全部
▼
热搜：
1122
0
本发明公开了一种从铅冰铜中高效分离回收粗铜的工艺，包括如下步骤：1)将铅冰铜与硫酸钠混合均匀，得到混合料；2)将步骤1)所得混合料加热熔化成熔融体，然后进行保温搅拌；3)保温搅拌结束后，再进行静置保温使熔体分层，上层为高砷高铅物料，下层为粗铜。该工艺采用火法处理铅冰铜，将铅冰铜与硫酸钠混合均匀后高温反应，反应后物料分两层，上层为高砷高铅物料，下层为粗铜。粗铜可直接进行电解精炼提铜或者进入阳极炉。该工艺可实现铜的高效选择性回收，流程短，生产成本低，金属回收率高。
856
0
本发明公开了一种高温熔融流体流速检测方法及系统，通过采集高温高速熔融流体的视频流，将视频流分解成以时间为序的帧图像序列，并提取帧图像序列中的感兴趣熔融流体区域，提取感兴趣熔融流体区域的熔融流体轮廓，提取熔融流体轮廓的特征块，并基于特征块获取熔融流体的流速，解决了现有对具有高温、高速、高光的熔融流体的流速检测精度不高的技术问题，通过利用非侵入式获取高温熔融流体出流的高帧率视频流，通过实时精确跟踪定位熔融流体上的小目标显著性特征块，从而实现对具有高温、高速、高光的熔融流体的流速检测过程。该方法及系统具有高精确性，强稳定性，长周期性，适用于高温或过高温的高速流动的流体，投资成本少等优点。
893
0

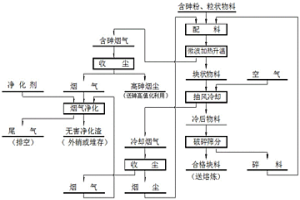

本发明公开了一种高砷多金属复杂物料脱砷方法及其装置。本发明是以微波为热源对高砷多金属复杂物料进行脱砷，本发明对需要造块的物料能够同时完成脱砷和造块，对无需造块的物料能够在完成脱砷后保持散状，能减少物料处理过程的烟气量和烟尘量，环保效果明显，能使砷得到高效富集，能有效提高脱砷率。
1030
0
本发明公开了一种用于强化废旧焊锡中锡氧化挥发的添加剂及其应用，用于强化废旧焊锡中锡铅分离的添加剂包括惰性氧化铝、二氧化硅和氧化亚锡等主要组分；将所述添加剂与废旧焊锡混匀造块后，置于弱氧化气氛中进行氧化焙烧，从气相中回收二氧化锡，在废旧焊锡挥发回收锡过程中通过添加剂的强化作用，显著提高废焊锡中锡、铅分离效率，实现了废物利用，可获得较高的经济价值，该方法操作简单、生产成本低、环境友好。
971
0
本发明公开了一种铜冶炼过程铅锌定向分配调控方法，包括以下步骤：将混合铜精矿加入熔炼炉，鼓入含氧气体进行富氧熔炼，得到铜锍、熔炼渣及烟气；定向分配调控方法包括以下路线中的至少一种：路线A：控制所述混合铜精矿中Cu、Fe、S的质量百分比分别为25‑27％、18‑23％、27‑30％；路线B：控制所述混合铜精矿的加入速率和控制富氧浓度为73‑80％以使氧矿比为161‑165Nm3/t。本发明通过生产过程优化调控及改进炼铜装置，使铅、锌在熔炼过程中优先被氧化为PbO、ZnO入渣，实现向熔炼渣中定向富集。
833
0
本发明涉及一种铅锌物料烧结熔炼的方法：a）将含铅锌物料和熔剂配料后制粒；b）在烧结机内烧结，采用低料层厚度，高鼓风强度，大台车速度；c）烧结物料经破碎筛分，筛上物粒度大于30mm，送入熔炼炉；d）对烧结物料进行熔炼；e）熔炼过程的含锌炉气经冷凝回收锌，熔体经沉淀分离回收铅。采用本发明方法，能够同时生产铅锌，不需要二次铅锌物料返回系统循环，提高了铅锌直收率，降低了生产成本。
873
0

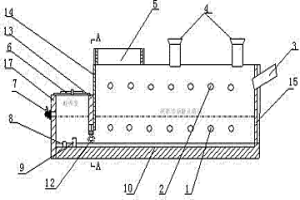

一种熔融氧化铅渣的冶炼方法及装置，本发明将硫化铅精矿熔池氧化熔炼得到的高铅渣熔体通过溜槽流入矩型还原炉中，在矩型还原炉的两侧墙通过风口向熔融高铅渣熔体中喷入富氧空气，从设置在还原炉顶部的加料口加入煤粒或焦粒，在富氧空气的强烈搅动下，使煤粒或焦粒与高铅渣充分混合反应，在熔池还原炉内实现熔融高铅渣进料-还原-排渣-再进料的周期作业，在一定的时间间隔内通过设在还原炉侧墙的升温口对熔池中不流动的渣层进行加热和搅动，还原后产出粗铅、烟气、烟尘和还原后渣。本发明产生的烟气量小，节能效果显著；降低还原后渣中铅的含量，还原过程铅的回收率高。
839
0

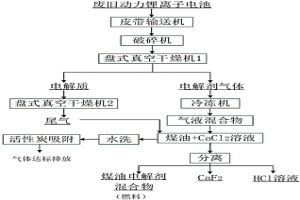

本发明公开了一种废旧锂电池电解液的无害化回收处理方法及装置，所述方法在密闭和保护气氛下进行且包括以下步骤：将破碎后的废旧锂电池物料在低温下间接加热，所得挥发气体冷却形成气液混合物，经煤油和CaCl2溶液组成的萃取剂吸收，尾气经处理后排空。装置包括依次连通的真空盘式干燥机、冷冻机、萃取吸收塔、水洗塔和活性炭吸附塔。本发明对废旧锂电池物料进行低温间接加热：1、使得锂电池电解液中的电解剂挥发出来并避免低闪点的电解液成分高温下发生燃烧；2、可以保证电池中的隔膜不会熔化变质，以确保隔膜的后续回收利用；3、可避免电解液中的电解质六氟磷酸锂易跟水反应，产生大量氟化氢有害气体，以确保电解剂的有效回收。
865
0

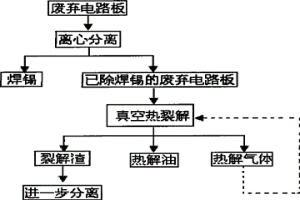

一种废弃电路板的回收方法,包括下述步骤:1.加热离心分离:将废弃电路板置于油浴中加热使焊锡熔化,然后,将焊锡已熔化的废弃电路板通过离心机械使焊锡从废弃印刷电路板高效分离。2.真空裂解:将脱除焊锡后的废弃电路板基板、电子元件置于真空裂解装置中,加热,进行热裂解,收集热裂解挥发产物,并冷凝成液态油。3.收集真空裂解后固体物质:将热裂解后的电子元件、电路板基板分类收集,以回收电子元件的贵金属和其他有价金属及电路板基板上的铜箔、玻璃纤维等物质。本发明根据废弃电路板的结构特性分阶段处理、方法简单、无污染、成本低、效率高、废弃电路板废弃资源回收率高,适于工业化应用,适合废弃电路板的大规模回收。
755
0
一种降低电溶再生WC氧含量的真空高温处理方法为:将电溶WC物料装入设有排气孔并加顶盖的石墨舟中,石墨舟放进真空加热炉内,炉内初始真空度达到1-10PA时,加热炉便升温至1600°-2000℃,保温30-120分钟,物料即随炉冷却至60℃出炉。本发明所述的真空高温处理方法,可使电溶再生WC氧含量达到原生WC氧含量的技术标准。
本发明公开了一种缓释硫化剂及其制备方法和缓释硫化剂用于净化酸性溶液中重金属和砷的方法，在含Fe2+、Mn2+和Zn2+的溶液中加入硫源和表面活性剂反应，得到纳米‑微米金属硫化物溶胶缓释硫化剂，其在强酸性条件下能缓慢释放S2‑，在保证表面活性的同时提高S2‑的利用效率，将其用于酸性溶液中重金属和砷的脱除，具有脱除效率高，硫化剂使用量低，硫化氢释放量低的优点，解决传统硫化剂使用过程中用量大、利用率低、H2S危害严重等问题，且酸性溶液中重金属和砷的脱除方法过程简单、操作方便，满足工业化生产。
918
0

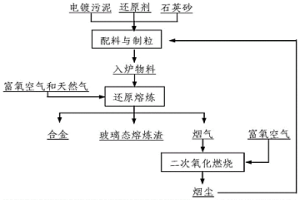

一种无害化处置电镀污泥的方法，本发明将电镀污泥与还原剂、石英砂按照一定比例进行配料后，在制粒机中进行混合制粒，得到入炉物料；将入炉物料加入熔炼炉中，通入天然气和氧气并控制还原气氛进行还原熔炼，得到玻璃态熔炼渣和合金。本发明得到的熔炼渣不再是具有浸出毒性特征的危险废物，可做建筑材料等使用；合金则进一步分离与提纯，还原熔炼可以高效回收电镀污泥中的有价金属，其中铜、镍的回收率可以达到90％以上，有价金属的回收效益好、劳动强度低、处理时间短、操作环境友好、工艺成熟可靠。
853
0

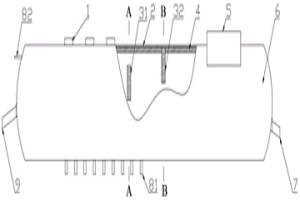

本发明涉及一种用于从红土镍矿中提取有价金属的冶炼炉及冶炼方法，包括具有炉腔的炉体，所述炉体由下至上依次分为炉缸段、炉身段和炉顶段；所述炉缸段的底侧连通有电热前床，所述电热前床上设有排渣口和虹吸口，所述虹吸口内端所在位置低于排渣口内端所在位置，所述电热前床内腔的底面积为炉缸段内腔的底面积的1/2‑3/2；所述炉缸段的内底面朝电热前床所在方向倾斜，炉缸段的内底面与水平面的夹角为5‑20°。本发明中红土镍矿与添加剂、熔剂等进行配料后，可直接入冶炼炉熔炼，不需进行造球处理，简化了冶炼工艺。本发明的冶炼炉可对低品位的红土镍矿进行直接高效、低能耗的富氧熔炼生成具有经济价值的冰镍、镍锍等。
703
0
本发明公开了一种含铁物料固态还原方法，该方法是在含铁物料固态还原过程中以草酸钠作为添加剂；将含铁物料、碳基还原剂和草酸钠混均磨细，然后在惰性气氛下进行还原焙烧，得固态还原产物。本发明采用草酸钠作含铁物料固态还原焙烧添加剂，使钒钛磁铁精矿铁的金属化率超过99％，钛铁矿精矿铁的金属化率超过96％，与现有技术中采用硼砂、碳酸钠、萤石等添加剂相比，铁的金属化率大幅提高，且工艺流程短，生产成本低，环境友好，满足工业生产要求。
657
0

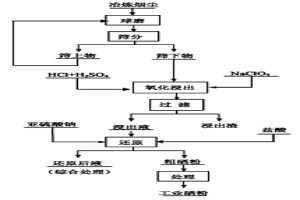

本发明是一种从镍钼矿冶炼烟尘中提取硒的全湿法冶炼工艺。在HCl-H25O4复合体系中，采用氯酸钠氧化浸出镍钼矿冶炼烟尘中的硒，使烟尘中的硒进入浸出液；采用亚硫酸钠将浸出液中的硒较彻底地还原，实现了浸出液中高砷、高硒的高度分离，无需净化得到纯度为99.68％的硒粉，全工艺硒的回收率为95.79％；该工艺具有流程短、操作简短、能耗低、金属的回收率高、生产成本低的特点，实现了清洁节能、环境友好的冶金目的。更为重要的是提供了一种提取镍钼矿冶炼烟尘中硒的方法，易于实现工业化。
858
0
本发明公开了一种红土镍矿中镍高效浸出工艺,本发明以硅酸盐型红土镍矿为原料,经破碎、筛分之后,以硫酸作为浸出剂,将浸出物料加入到一定浓度的浸出液中,在一定的温度和搅拌速率下浸出反应一段时间,待反应结束后立即进行固液分离,获得富含镍的浸出溶液。本发明在常压下进行搅拌浸出反应,通过选择合适的浸出矿浆浓度,并调节浸出反应时间、温度以及搅拌器转速,实现了红土镍矿中镍的高效浸出,具有酸耗低、对设备腐蚀小等优点,适合大规模生产。
1105
0
本发明公开了一种电子废弃物中锡选择性分离同步制备纳米二氧化锡的方法，该方法将含锡电子废弃物与由二氧化锡、惰性氧化铝和二氧化硅组成的添加剂混匀后，置于弱氧化性气氛下在825～950℃进行氧化焙烧，焙烧挥发物进入强氧化性气氛中在500～700℃进行氧化焙烧，得到纳米二氧化锡粉体；该方法以含锡电子废弃物为原料在实现锡高效回收的同时制备出高纯度纳米二氧化锡粉体材料，实现了电子废弃物综合利用，获得产品具备较高的经济价值，且该方法操作简单、生产成本低、环境友好，满足工业化生产要求。
1050
0

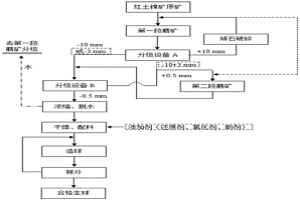

一种红土镍矿球团矿的制备方法，包括如下步骤：1)将粒度小于400mm的红土镍矿给入第一段磨机，其排矿经分级设备A分级，大于10mm的物料经破碎后返回第一段磨机或进入第二段磨机；小于10mm的物料进入分级设备B分级，大于0.5mm的物料进入第二段磨机，其排矿返回分级设备B，小于0.5mm的细粒级即为合格粒级矿浆；2)对步骤A所得的矿浆进行脱水，得到含水率小于40％的物料；3)对步骤B所得物料进行干燥，得到水分适合造球的物料，加入粉状添加剂，进行造球并筛分，筛下物返回造球作业，筛上物即为合格粒级的球团矿。本发明生产成本低，流程顺畅，适应于规模化生产。
808
0
本发明公开了一种综合开发低品位红土镍矿的方法。主要工艺包括矿物制备、氯化浸出、浸出液氧化、盐酸再生及水解沉铁、固液分离、硫化沉淀和氯化物回收等步骤,其特征是:将红土镍矿用盐酸与氯化物混合液常压浸出,并尽可能多的浸出矿石中的铁;将浸出液中的亚铁离子氧化成三价铁离子;在常压、140～180℃的条件下同步实现盐酸再生和水解沉铁,通过对再生盐酸的收集促使水解反应的完全进行,得到副产品铁红;经固液分离后对镍钴富集的滤液进行硫化沉淀,并回收氯化物溶液。本发明摒弃了传统工艺中热水解或高温焙烧的方法,降低除铁和盐酸再生的能耗,提高镍、钴的浸出率,同时合理开发利用矿石中的贱金属,增加工艺的附加值。
951
0

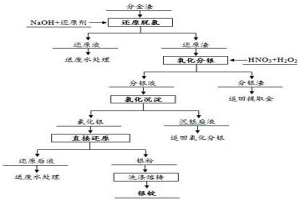

一种从分金渣中提取银的方法，首先分金渣在碱性体系中用还原剂还原脱氯，使氯化银和杂质金属均还原转化为单质；其次，还原渣在硝酸‑硫酸混合体系中用双氧水氧化溶解，使银以硝酸银形式进入溶液，铅以硫酸铅形式进入分银渣；再次，硝酸银溶液中加入盐酸沉淀产出纯氯化银中间产物，再生的硝酸返回氧化分银；最后，纯氯化银在碱性体系中用还原剂还原为单质银粉，银粉经过洗涤烘干后铸锭。本发明的实质是采用还原脱氯和氧化分银方式实现了分金渣中银的高效回收，具有银直收率高、工艺流程稳定和产品纯度高的优点，克服了传统硝酸溶解方法存在的环境污染问题。
708
0

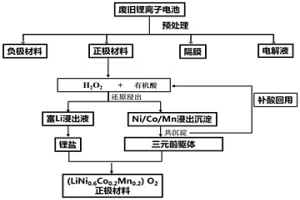

本发明公开了一种废旧锂离子电池正极材料高效回收与再生的方法，包括以下步骤：对回收的废旧锂离子电池完全放电、拆解、剥离、煅烧和研磨获得LiNi0.6Co0.2Mn0.2O2活性材料；将该活性材料用浸出剂浸出，得到富含锂的浸出液和含有镍钴锰的沉淀；将所得沉淀分散于水中，加入碱液，调节pH值得到氢氧化镍钴锰沉淀；将氢氧化镍钴锰沉淀过滤得到三元前驱体，按三元前驱体物质的量计与过量锂源配比锂化，经研末混合、煅烧，得到正极活性材料；将过滤后所得滤液加入无机酸，生成新的有机酸，实现有机酸的循环使用；使用本发明的方法，可实现三元正极材料循环利用，而且工艺简单，能有效降低加工成本，并且可实现有机酸的循环使用。
818
0

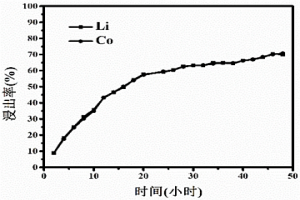

一种回收废旧钴酸锂电池有价金属的浸出体系和浸出方法。本发明浸出体系是包括氨、亚硫酸钠和氯化铵的混合水溶液。本发明浸出方法包括以下步骤：（1）将废旧钴酸锂电池通过放电、破碎、分离后，得到正极粉末；（2）将所述浸出体系进行加热，然后向其中加入正极粉末，搅拌条件下，进行浸出反应，反应完成后，得到含Li+、Co(NH3)n2+的浸出液。本发明浸出体系无需使用酸液，无有害气体产生，常压一步浸出，绿色环保无二次污染；本发明浸出方法安全可控，成本低，具有工业应用前景。
786
0
本发明涉及电池材料回收技术领域，具体涉及一种退役NCM正极料再生NCMA正极材料的方法。所述方法包括以下步骤：将退役三元锂离子电池放电、拆解获得正极极片，并采用气流粉碎法处理所述正极极片，获得回收粗粉料；将所述回收粗粉粒进行研磨后获得回收细粉料，并进行第一次焙烧，获得第一混合材料；将所述第一混合材料经三次筛除铝颗粒、研磨、补锂和焙烧获得NCMA正极材料。本发明回收环节不引入溶剂，不产生化学废液，使整个回收环节简捷，环保，对企业也更加经济、高效。
1088
0
本发明属于锂离子电池回收技术领域，具体涉及一种构筑原电池效应的还原碱浸回收工艺。一种构筑原电池效应的还原碱浸回收工艺，是在给定碱性环境下引入还原性的金属粉末作为原电池负极，而待还原的废旧正极材料构成原电池正极，实现氧化还原反应。本发明利用原电池效应提供的还原效果，替代常见的火法预处理过程，有效地简化了碱性浸出体系，实现全湿法工艺过程回收废旧锂离子电池正极材料。
882
0

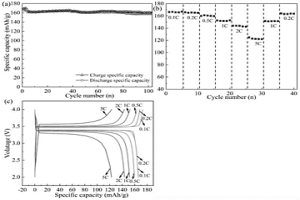

本发明公开了一种废旧磷酸铁锂电池正负极活性物质耦合再生修复的方法，该方法是将废旧磷酸铁锂电池的正极片和负极片进行热解后，通过磁选或浮选分离回收磷酸铁锂活性物质；将磷酸铁锂活性物质与锂源、三价铁化合物及有机碳源混合球磨，得到混合料，所述混合料在保护气氛下进行焙烧处理，即得再生修复磷酸铁锂。该方法在废旧磷酸铁锂电池正极材料再生修复过程中将负极与正极活性物质进行耦合再生修复，获得电化学性能好的磷酸铁锂正极材料，且相对现有的再生修复，该方法省去了复杂除杂过程，成本较低，为大规模工业化再生修复废旧磷酸铁锂活性物质提供了可能。
1056
0
本发明提供了一种低能耗高效回收锂电池正极材料的方法。先从废旧锂电池中分离出正极活性材料，然后以次磷酸钠、甲酸铵、鞣酸作为还原剂，以腐殖酸‑丙烯酸接枝共聚物作为分散剂，对活性材料进行酸浸，得到含有回收金属离子的浸出液。该方法可在常温下还原浸出锂电池正极材料中的金属，浸出率较高，并且分散稳定性高，使还原和浸出过程可在低速搅拌下进行，从而实现低能耗高效回收锂电池正极材料中的金属。
1015
0
本发明属于废旧电池回收技术领域，具体涉及废旧正极材料和槟榔渣联合处理方法，将槟榔渣在过热蒸汽气氛中进行预处理，随后再和废旧正极材料混合造球得球团，将球团进行焙烧处理得焙烧料，将焙烧料进行水浸处理，得到提锂液和水提渣。本发明能够实现锂的优先选择性提取，此外，还能够有效实现其他元素的高选择性回收，不仅如此，还能够联产高性能的槟榔基碳材料。
829
0
本发明公开了一种高砷金矿焙砂冷态配入铅冶炼系统侧吹还原炉的方法，先将含金焙砂干燥至水分含量低于5%，在富氧侧吹还原炉放渣完成后将预处理后含金焙砂加入炉内，加入时段为富氧侧吹还原炉放渣完成后至熔融高铅渣进料完成前10‑15min，配入铁矿石、石灰石和还原剂，含金焙砂加入后，按还原剂：高铅渣和含金焙砂混合物料质量比为5‑10:100配入还原剂，还原熔炼完成后放出含金粗铅和还原渣。本发明可提高含金焙砂在铅冶炼系统中的搭配处理量8倍以上，贵金属回收率达到99%以上，过程高效清洁，大大缩短了含金焙砂中贵金属的提取时间。
液相法回收废旧锂电池正极材料中的锂和过渡元素的方法，包括如下步骤：（1）将废旧锂电池进行放电处理，拆解后置于负压环境中进行干燥，获得除去电解液的干燥正极片；（2）将干燥正极片置于低共熔溶剂中，高温环境下对正极片中的活性物质进行溶解，得到反应液；（3）将步骤（2）所得反应液进行过滤，洗涤，所得滤饼烘干，得到集流体、粘结剂和导电剂；在所得滤液中加入还原剂后调节所得滤液为碱性，将滤液中的金属离子进行还原和沉淀；（4）将步骤（3）中经过还原反应后的含沉淀的滤液进行过滤，所得滤饼烘干，得到过渡元素，所得滤液通过萃取，沉淀和离子交换等方式，得到锂元素。本发明选择性高，浸出率高，操作简单，成本低，能耗低，安全环保。
中冶有色为您提供最新的湖南长沙有色金属火法冶金技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年12月06日 ~ 08日
2024年12月13日 ~ 15日
2024年12月20日 ~ 22日
2024年12月27日 ~ 29日
2025年03月25日 ~ 27日
