全部
▼
热搜：
967
0

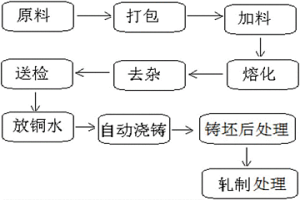

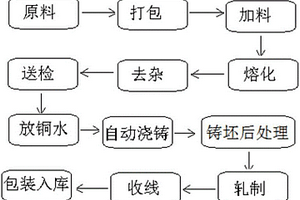

本发明公开了一种利用废杂铜制备低氧铜杆的工艺，属于有色冶金领域，步骤如下：步骤一、原料的熔化，将废电机线和光亮铜混合为原料，并在原料表面覆盖碎玻璃；通入天然气作为热源熔化原料，并进行氧化和还原处理；最后将铜液表面的杂物扒出；步骤二、铜液的浇铸，铜液经浇包进入结晶轮进行冷却结晶形成铜铸坯；步骤三、铜铸坯的轧制，将铜铸坯送入连轧机轧制成低氧铜杆；步骤四、出料，用绕杆机将轧制的低氧铜杆绕成螺旋形打包出料。采用本发明的工艺生产出的低氧铜杆，电阻率低，导电性能优异，铜杆抗拉强度高，延展性能佳，后续进行拉丝处理时不易出现断头现象，且生产成本较低，提高了企业生产效益。
654
0

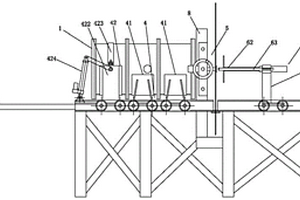

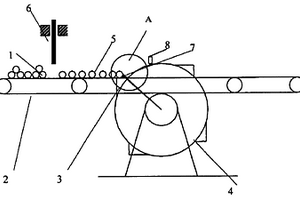

本发明提供一种棒材自动计数与控制装置,属于冶金工业中棒材生产技术领域。该装置由链式传送平台、整理排队装置、计数装置组成,其中整理排队装置由整理棒材挡板和排队定位挡块构成,计数装置由计数轮、拨料槽、红外光电传感器和计数与控制装置组成。该棒材自动计数与控制装置有效地解决了棒材的重叠和交叉问题,装置稳定性好,计数准确、可靠。
1054
0
本发明公开了一种连续退火炉加热过程中带钢规格切换的控制方法，属于钢铁冶金技术领域，本发明通过协同优化控制带钢速度、辐射管温度和炉温的调整时间、调整幅度以及过渡卷的使用，保证整个切换过程带钢热处理温度均控制在工艺要求范围，方法立足实际，实现简单且准确可靠，适用性强，对突破实际生产中黑匣子退火炉加热过程非稳定工况带温精确稳定控制难题、提高加热段出口带钢温度在退火温度要求范围内的命中率、节能降本增效等具有重要意义。
1031
0

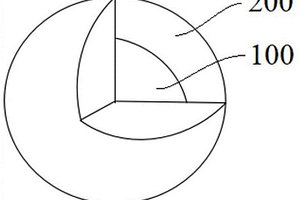

本发明公开了一种含碳粉尘的双层球团制备方法，属于冶金固废处理技术领域。它包括以下步骤：S1：原料准备：取适量含碳粉尘、焦炭和成孔剂得到内层造球料；取适量铁精粉与成孔剂得到外层造球料；S2：制备内层球团：将内层造球料投入圆盘造球机中，并补充水分进行混合造球，制备得到内层球团；S3：制备双层球团：继续向S2步骤中的圆盘造球机内投入外层造球料，并补充水分在内层球团的外部继续造球使球团长大，最终制得双层球团。针对现有技术中添加含碳粉尘导致烧结产质量指标降低的问题，本发明制备得到的双层含碳球团，其内部具备含碳粉尘的多孔结构，能够有效解决含碳粉尘着火点低、燃烧速率快的问题，从而提高烧结过程产质量指标。
1045
0

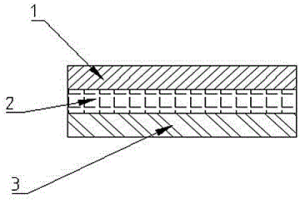

本发明公开了连铸结晶器足辊的表面涂层，它由打底层和表层组成；打底层为镍基合金粉末，厚度为0.1‑0.2mm；表层为镍基碳化钨合金粉末，厚度为1‑3mm。其中，打底层的化学成分及质量百分比如下：0.01‑0.03％C、0.3‑1％Fe、2‑3％Si、1‑3％B、其余为Ni；表层的化学成分及质量百分比如下：0.1‑0.4％C、0.3‑1％Fe、2‑3％Si、1‑3％B、10‑30％W、5‑10％Cr、0.5‑1％稀土元素，其余为Ni。本发明还公开了连铸结晶器足辊的表面涂层的制备方法，其具体步骤是：(1)车削(2)探伤(3)车螺纹(4)清洗、活化(5)喷涂(6)重熔(7)精加工。本发明连铸结晶器足辊通过喷涂和重熔的方法进行足辊强化，使表面涂层与基体之间形成冶金结合，并能保证涂层性能稳定，提高其耐磨损及冷热疲劳等性能，延长了连铸结晶器足辊的使用寿命。
964
0
一种烧结分层解剖试验设备及试验方法，属于冶金烧结技术领域，该烧结分层解剖试验设备，包括盛放烧结料并进行点火烧结的多段式烧结杯，多段式烧结杯包括多段可拆卸连接的子杯体，多段式烧结杯放置在分解装置上并通过分解装置将每段子杯体的烧结饼分割后完成卸料，多段式烧结杯上设置有检测每段子杯体内烧结温度变化的温度检测装置，本发明的有益效果是，本发明避免了烧结饼中散料的散失，明确区分了烧结散料所属的料层，实施了各层烧结矿沿分界面可控分割，为提高各层烧结矿检测指标的准确性提供了有力保障，可可靠测量料层高度上各区域烧结过程的温度参数，为实际生产提供了理论依据。
本发明公开了一种控制CV‑LF‑RH‑CC工艺路径钢种氮含量的方法，涉及钢铁冶金技术领域，为实现针对CV‑LF‑RH‑CC工艺路径钢种的氮含量和合金成分的稳定控制；本发明包括通过严格控制转炉底吹工艺、出钢合金化过程、渣料种类及加入量、LF升温、造渣及合金化过程底吹、RH精炼真空度及时间、喂线速度以及开浇工艺等过程，以实现氮含量和合金成分的稳定控制；本发明通过对转炉吹炼工艺、初炼钢水的脱氧合金化工艺、LF、RH双联精炼工艺等的严格控制，可以稳定使各合金元素达到目标值，并使氮含量稳定控制在30ppm以下。
1009
0
本发明公开了一种冷热双混高炉液态渣处理装置，属于冶金行业高炉渣处理技术领域。它包括冷渣送料单元、热渣送料单元、固化单元和渣料运输单元，所述冷渣送料单元和热渣送料单元分别位于固化单元上方，所述冷渣送料单元包括冷渣出料口，所述冷渣出料口设置为两个，所述热渣送料单元设置在两个冷渣出料口之间，所述渣料运输单元设置在固化单元下方。使得装置有良好的冷却效率，进而冷却后的渣玻璃体含量高且将水淬渣中水分烘干，而后得到了优质的水泥熟料。
862
0

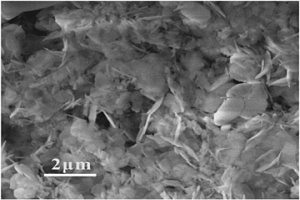

本发明公开了一种铝酸钡纳米片复合高温密封胶，属于密封材料技术领域。该复合高温密封胶的质量百分比组成如下：铝酸钡纳米片25‑45％、呋喃树脂20‑25％、聚丙烯5‑10％、乙烯乙酸酯‑乙烯共聚乳液20‑25％、甲基硅酸钠10‑15％，所述铝酸钡纳米片的厚度为50‑100nm，整个纳米片的尺寸为1‑2μm。本发明以高熔点、耐腐蚀的铝酸钡纳米片作为无机填料，呋喃树脂、聚丙烯和乙烯乙酸酯‑乙烯共聚乳液作为胶粘剂，甲基硅酸钠作为防水剂，制备出铝酸钡纳米片复合高温密封胶。该复合高温密封胶具有良好的密封性、耐高温、耐老化性、耐腐蚀性、热稳定性、阻燃性及耐水性能，在化工、冶金、材料等高温、腐蚀性介质的容器、阀门和管道等连接密封领域具有良好的应用前景。
970
0

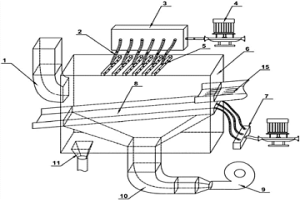

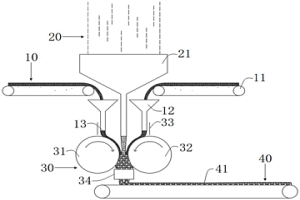

本发明公开一种能够回收高品质余热的高炉渣气垫处理方法及装置，属于钢铁冶金行业中的高炉渣处理技术领域。该处理装置包括水夹层箱体、高压水雾喷头、气垫板、蒸汽管道、熔渣入口及渣水收集器；液态高炉渣流到气垫板上，被吹碎成小颗粒；气垫板上方的水雾喷头喷出的水雾对形成的炉渣颗粒进一步冷却，构成了气‑雾式双重冷却，气垫板还起到输送炉渣颗粒的作用，炉渣被运送出装置，温度降至300‑700℃用于余热锅炉发电；水夹层箱体的侧面设置蒸汽管道接口，将处理中产生的热空气回收利用。本发明具有冷却速率高、玻璃相含量高、质密性好及装置可控性较高等技术特点，大幅度提高了高炉渣处理过程中的余热利用率，提高了固态高炉渣的产品质量，有利于钢铁企业节能减排。
704
0
本发明公开了一种低氧铜冶炼结晶方法，属于有色冶金领域，步骤如下：步骤一、原料的熔化，将废电机线和光亮铜混合为原料，并在原料表面覆盖碎玻璃；通入天然气作为热源熔化原料，并进行氧化和还原处理；最后将铜液表面的杂物扒出；步骤二、铜液的浇铸，铜液经浇包进入结晶轮进行冷却结晶形成铜铸坯，并从结晶轮的拉坯口引出，经后段输送机构送入后段工序，对铜铸坯进行轧制、冷却，最终加工为低氧铜材料。采用本发明的工艺生产出的低氧铜，电阻率低，含氧量极低，导电性能优异，延展性能佳，后续进行拉丝处理时不易出现断头现象，且生产成本较低，提高了企业生产效益。
908
0

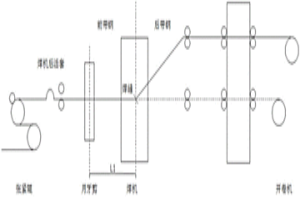

本发明涉及一种带钢焊缝定位控制系统及方法，属于冶金自动化控制，具体涉及冷轧处理线的自动化控制，本发明系统将前后带钢的焊接缝隙从焊机中心线移动到月牙剪中心线，控制系统包括：处理器、张紧辊、开卷机和活套生成装置，张紧辊和开卷机分别卷取焊接好的带钢的两端，处理器控制张紧辊和开卷机的转动使焊接缝隙位置改变，活套生成装置生成活套，并将活套尺寸传送给处理器。本发明通过对活套的拉伸长度以及焊机和月牙剪之间的距离进行精确的测量，使焊缝准确的定位到月牙剪位置。
707
0

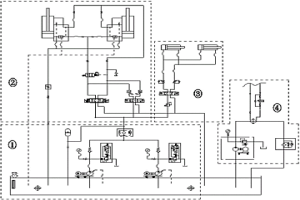

本发明公开了一种钢水包液压翻转装置的液压系统，属于冶金设备技术领域。它包括供油控制部分、主油缸控制部分和辅助油缸控制部分；供油控制部分中，油箱、主泵、单向阀和过滤器通过管路顺次连接，电磁溢流阀位于主泵的出口与油箱之间，主电机与主泵传动连接，为系统提供压力油；主油缸控制部分包括比例阀、第一电磁换向阀和钢水包油缸，用于控制钢水包的翻转动作；辅助油缸控制部分包括减压阀、第二电磁换向阀、单向节流阀和锁紧油缸，用于控制钢水包的锁紧或解锁。本发明能对钢水包液压翻转装置进行系统、全面的控制，保证设备操作的稳定性、可靠性和安全性，大大提高生产效率，降低生产成本。
968
0
一种高硬度船侧板铁基高铬陶瓷复合涂层，由下列重量份的原料制成：石墨粉1.6-1.8、铬粉25-27、镍粉4.3-4.6、硅粉4.1-4.4、硼粉0.3-0.4、铁粉40-42、TiAl粉末10-12、B4C粉末17-19、钛铁粉2-3、纯锆粉1-2、高碳铬铁粉3-4、氮化铬粉4-5。本发明冶金涂层使用了铁基高铬材料，具有优异的耐海水腐蚀性能；通过使用TiAl、B4C，通过合金化处理，使得陶瓷相和金属相紧密结合，提高了与铁基材料的结合性、耐海水腐蚀性、耐冲击性和耐磨性；通过使用钛铁粉、纯锆粉、高碳铬铁粉、氮化铬粉，硬质颗粒和基体的良好匹配有效提高涂层的硬度和耐磨性。
977
0

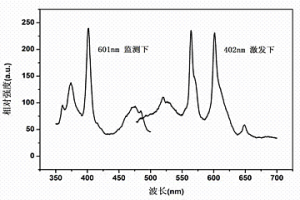

本发明公开了以高炉渣为主要原料制备发光玻璃的方法，属于发光玻璃制备技术领域。该制备方法的各原料及摩尔百分数为：磁选后高炉渣：45～65，Al2O3：10～25，SiO2：25～40，B2O3：0～3，ZnO：0～3，Sm2O3或Eu2O3或Tb4O7或CeO2：0.05～5；将原料充分研磨混合均匀，于1300℃～1500℃熔制后水淬或550～650℃退火制备而成。该方法制备出的发光玻璃具有发光色度高、物化性质稳定的优点，本发明方法制备工艺简单、成本低廉，尤其在冶金固废高附加值利用方面开辟了一个新的领域。
975
0

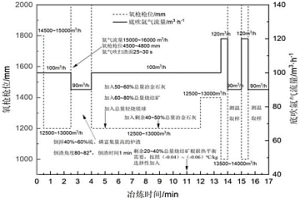

本发明提供了一种转炉回收利用磁选钢渣的炼钢方法，充分利用磁选钢渣具有铁含量高、熔化温度低、液相形成早和流动性好等优良的冶金性能，依据磁选钢渣含铁量和熔化后产生炉渣量大小，确定了合理的装入制度。转炉冶炼通过采取“留渣或者不留渣+双渣”和“高拉补吹”操作模式，并根据一倒熔池温度、转炉煤气中CO体积浓度检测值，对倒渣时机和倒渣量进行合理控制，最大限度地减少转炉冶炼磁选钢渣过程中产生的渣量和避免冶炼过程出现的喷溅和返干现象，有效提高了磁选钢渣金属回收率，最终解决了现有技术中无法对磁选钢渣大量有效回收再利用的难题，在降低炼钢生产成本的同时，减少转炉渣弃场地占用和环境污染问题。
778
0

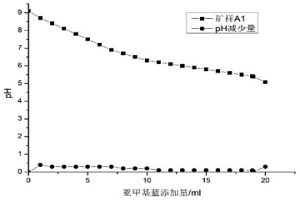

本发明公开了一种测定铁精矿中粘结剂分布均匀性的方法，涉及冶金球团粘结剂技术领域。本发明的一种测定铁精矿中粘结剂分布均匀性的方法，包括选取铁精矿不同部位的铁料，利用磁性物质分步去除磁性强度不同的铁粉，使得溶液中的铁粉去除更为彻底，从而保证测定的粘结剂结果更为精准；再通过磁力搅拌机在一定转速下搅拌一定时长后测定pH，通过pH减少量明显变化拐点确定亚甲基蓝滴定终点，进而确定铁精矿铁料中粘结剂的含量，从而实现快速有效测量，且检测成本相对较低；最后根据铁精矿铁料中不同部位的铁料所测定的亚甲基蓝总添加量T甲，比对不同部位的测定的亚甲基蓝总添加量T甲的方差，以判断球团中粘结剂分布均匀性，操作简便。
743
0

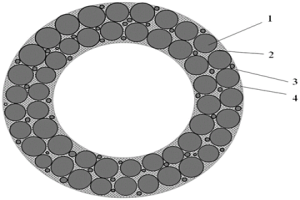

本发明公开了一种基于磁交换长度提升铁基磁粉芯导磁性的方法及产品，属于软磁材料及粉末冶金技术领域。本发明的制备方法为：首先将铁基软磁粉末表面包覆二氧化硅绝缘层，获得铁基/二氧化硅软磁复合粉末；然后将纳米级铁基软磁粉末加入粘结剂中，混合均匀并超声分散，获得纳米级铁基软磁粉末分散均匀的粘结剂；最后将铁基/二氧化硅软磁复合粉末、纳米级铁基软磁粉末分散均匀的粘结剂及脱模剂混匀后压制成型，并进行热处理，从而得到铁基磁粉芯内磁性相的间距被控制在磁交换长度(30～75nm)范围内的产品，有效提升了产品的磁感应强度和磁导率。本发明的工艺简单，易操作，生产成本低，适于推广使用。

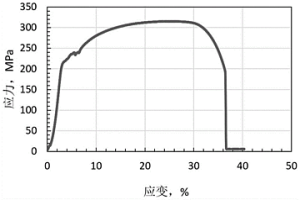

本发明公开了一种在线等温去时效退火降低SPHC热轧板卷时效性的热处理方法，属于冶金技术领域。本发明的热处理方法为在低于SPHC热轧板卷Ar1温度通过退火热处理使碳在SPHC热轧板卷更多以碳化物的形式存在，减少铁素体中碳含量，以减少间隙碳原子对SPHC热轧板卷中位错的钉扎，从根源上消除或改善SPHC热轧板卷时效性。采用本发明的技术方案能够有效消除或改善SPHC热轧板卷时效性，提高其冲压成型的均匀性。同时还有效利用了SPHC热轧板卷的余热，减少热处理工艺能源消耗。

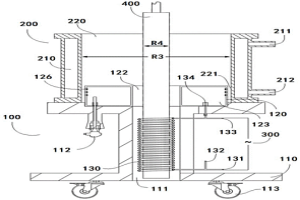

本发明公开了一种自耗电极及结晶器的预热器及其加热装置和电渣重熔系统，属于特种冶金技术领域。它包括沿自耗电极外部周向设置的预热腔，预热腔可套设于自耗电极外部；所述预热腔的尺寸小于结晶器，预热腔可套设于结晶器内部；所述预热腔外部设有预热器壳体，预热器壳体上设有进气孔和出气孔，所述出气孔与结晶器的结晶器内壁对应设置，用于将预热腔内的预热气体向结晶器内壁喷吹。本发明能够同时实现自耗电极及结晶器的预热以及两者表面冷凝水的去除，为电渣重熔系统降低了水分含量，从而有效降低电渣锭的气孔率和氢含量，使得氢含量稳定控制在≤2ppm。
848
0

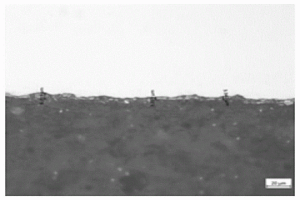

本发明公开了一种易酸洗硅钢板及其生产方法，属于冶金技术领域。本发明的一种易酸洗硅钢板，包括以下重量百分比的组分：C≤0.005％，Si：2.0％～3.2％，Mn：0.1％～0.35％，Als：0.5％～1.0％，S≤0.005％，P≤0.04％，N≤0.005％，Ti≤0.005％，其余为Fe及不可避免的杂质，其中Mn、S的含量满足Mn/S≥65，其制备工艺流程如下：钢水冶炼工序→连铸工序→热轧工序→层流冷却→卷取工序→冷轧工序→连续退火工序→精整工序，其中钢水冶炼工序中炉外精炼的时间控制在37min～40min，连铸工序中控制拉速为1.1m/min～1.3m/min。本发明的目的在于克服现有技术中硅钢表面氧化铁皮厚度较大的问题，通过合适的Si、Mn、Al等元素成分设计，同时结合合理的炼钢、热轧、冷轧工艺相配合，生产出氧化铁皮较薄、易酸洗的硅钢板。
849
0
本发明公开了一种用于降解甲醛的钢渣基活性炭及其制备方法，属于冶金固废资源利用领域。该钢渣基活性炭包括钢渣、钢渣助磨剂、盐酸、活性炭、无水乙醇和水。所述钢渣为滚筒渣、脱硫渣和以及热闷渣中的一种或多种；所述钢渣助磨剂为乙二醇、三乙醇胺和无水乙醇的混合物。本发明解决了现有技术利用金属氧化物对活性炭进行改性，虽然可以提高活性炭降解甲醛性能，但是也导致制备成本增加的问题，降低了改性活性炭的生产成本40％～50％，提高了其市场竞争力与应用范围；同时相对于目前将钢渣与活性炭进行物理混合的钢渣改性活性炭技术，本发明利用助磨技术与化学复合技术相结合，大幅提高钢渣基活性炭的性能与稳定性。
898
0
本发明公开了一种转炉烟气湿式塔文式净化回收装置的安装方法，属于冶金装置的安装技术领域。步骤一、除尘塔体安装；步骤二、进行环梁支座的安装；步骤三、进气装置的组装和安装；步骤四、管道的安装；步骤五、连接杆的安装；步骤六、附件安装。通过先上后下安装，先点焊找正后在进行满焊，对装置的焊缝进行气密性实验和吹扫工作，保证装置正常的生产。
1082
0

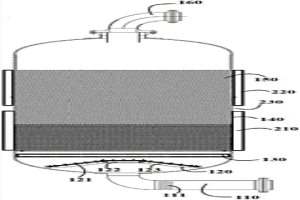

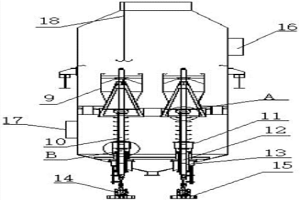

本发明的一种用于烟气脱砷的吸附塔及其脱砷方法，烟气脱砷技术领域。本发明吸附塔塔体由下至上依次设置有稳流层、活性炭吸附层和吸附剂料层，吸附剂料层设置于远离进气口的一侧，所述吸附剂料层的吸附剂包括氧化钙、冶金炉渣、沸石和粉煤灰；吸附塔塔体外侧的上部设置有微波加热部件，吸附塔塔体外侧的下部设置有电阻加热部件；微波加热部件与电阻加热部件之间设置有加热空隙。本发明通过活性炭吸附层进行预先吸附，可以将烟气中的部分砷和其他杂质进行吸附，吸附剂料层可以充分的专门对烟气中砷进行吸附，促进了氧化钙与砷的反应过程，提高了吸附剂对砷的吸附效果。
939
0

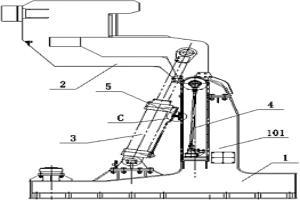

本发明公开了一种钢水包液压翻转角度监测装置及其方法，属于冶金技术领域。装置中活动支架与底座的立柱通过销轴连接；转角测量机构包括设在立柱上下两端的上角齿轮箱和下角齿轮箱；活动支架上设有大齿轮，其与销轴轴线重合，上角齿轮箱的输入轴安装小齿轮，大齿轮和小齿轮啮合传动；上角齿轮箱的输出轴和下角齿轮箱的输入轴通过万向联轴器连接，下角齿轮箱的输出轴通过弹性联轴器连接编码器。本发明的方法是通过转角测量机构获得活动支架的角位移，并将角位移转换成电信号发送给控制系统，实现钢水包翻转角度的实时监测。本发明能实现高温、高震动、高污染的恶劣环境中钢水包倾翻角度的实时监测，保证设备运行的稳定性、可靠性和安全性。
994
0

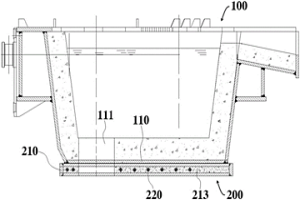

本发明公开了一种可控制下挠变形的中间包，属于冶金行业炼钢连铸技术领域。本发明包括中间包主体和施加机构，中间包主体包括中间包底板和中间包侧板，中间包底板水平设置，中间包底板四周安装有中间包侧板；该预应力施加机构中部呈弧形向上弯曲；所述的预应力施加机构安装于中间包底板下部，预应力施加机构中部与中间包底板接触，并向中间包底板施加预应力。本发明预应力施加机构对中间包底板施加的预应力与钢水的重力相抵消，控制了中间包下挠变形，保持生产过程中中间包水口与结晶器水口不发生偏移，保证了中间包水口与结晶器水口有效对中，提高了中间包的使用寿命和连浇炉次，提高了连铸生产的生产效率。
759
0

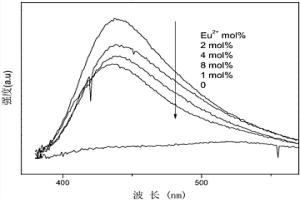

本发明公开了一种高炉渣基微晶发光玻璃的制备方法，属于发光材料及冶金固废直接利用领域。本发明以高炉渣为主要原料，添加适量的助溶剂，在1300～1400℃保温2h，急速冷却形成玻璃，再添加适量的晶核剂、掺杂离子、电荷补偿，使其成核，在500～1000℃保温1～24h使晶核生长，获得理想的CMASR微晶发光玻璃。本发明以高炉渣为主要原料制备出红光及白色CMASR微晶发光玻璃，将为LED照明普及化提供技术支持，同时也为高炉渣的高附加值利用提供新的途径。
649
0

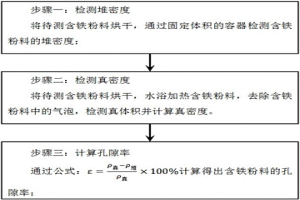

本发明公开了一种含铁粉料孔隙率的检测方法，冶金含铁粉料基础性能检测技术领域。本发明的步骤一：检测堆密度，(A)将待测含铁粉料烘干；(B)通过固定体积的容器检测含铁粉料的堆密度；步骤二：检测真密度，(A)预处理过程：将待测含铁粉料烘干；(B)去除气泡过程：水浴加热含铁粉料，去除含铁粉料中的气泡；(C)检测并计算真密度：将含铁粉料加入检测瓶中计算含铁粉料的真密度；步骤三：通过公式：计算得出含铁粉料的孔隙率。本发明准确的检测出含铁粉料的真密度，配合准确的堆密度检测，提高了含铁粉料孔隙率检测的准确性，为含铁粉料提供基础的评价数据。
925
0
本发明公开了一种防治矩形平底深仓堵料的清堵助流装置及使用方法，清堵助流装置是由气源装置系统、仓内助流喷射系统、仓外主管路系统、控制管路系统和电控系统组成，仓内助流喷射系统由3～4层的仓内助流风管及安装其上的喷嘴(22)组成，同层的仓内助流风管呈两个L型对开布置，喷嘴(22)是由上、下设置的料仓中央喷射管和平行自然堆积斜面向下喷射管构成。使用方法兼具手动控制和自动控制两种模式。本发明具有施工难度小、改造成本低、工作效率高、操控便捷等特点，可消除以往人工清堵带来的安全隐患，保障后道工序和设备的运转率，经济、安全效益显著，可在矿山、冶金、发电、煤炭、化工相关行业给料中广泛应用。
中冶有色为您提供最新的安徽马鞍山有色金属冶金技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年03月25日 ~ 27日
2025年03月28日 ~ 30日
2025年03月28日 ~ 30日
2025年03月28日 ~ 30日
2025年04月27日 ~ 29日
