节能式无动力料仓除尘器 859

 0

本实用新型涉及一种新型节能式的无动力料仓装置。该装置由烟气入口、过滤装置、装置外壳、清洁室、清灰装置、烟气出口,可广泛的应用于铸造、化工、制药、电力、冶金、建材、机械制造、材料等各种生产物料易产生粉尘的行业中,用于处理各种原物料及中间物料仓的除尘问题。本实用新型依据空气动力学原理,在料仓顶部增设除尘系统,通过空气的自身运动进行无动力除尘,无需引风机,大大提高了能效,整套装置设计科学合理,简单实用,在各种工业场合均有推广使用的前景。

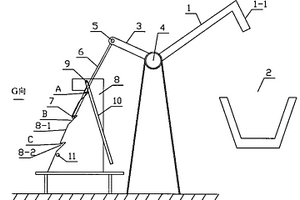

烤包机防坠保险装置 653

 0

烤包机防坠保险装置,属于冶金行业。针对目前烤包机没有保险装置的问题,本实用新型提供一种烤包机防坠保险装置,在烤包机横臂的后端铰接有连杆,连杆的下端设有定位块;还包括带有斜面的定位板,连杆随横臂向下运动时,所述定位块可在定位板的斜面上向下滑动;所述定位板的斜面上设有定位槽,连杆向下运动到相应位置时,所述定位块可落入到相应的定位槽内并且不能自由向上脱离该定位槽。本实用新型结构简单,在不改变现有烤包机结构的基础上即可实现安全、方便的操作,工作过程中也不会增加烤包机的负担,它大大增加了烤包机工作的安全性,避免了重大安全事故的发生,利于推广应用。

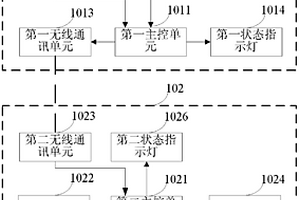

除尘风机振动测量装置 782

 0

本实用新型提供了一种除尘风机振动测量装置，属于冶金设备监控技术领域。该除尘风机振动测量装置包括：测量模块和控制模块，测量模块包括：第一主控单元、用于测量除尘风机的负荷端水平振动、负荷端垂直振动、非负荷端水平振动与非负荷端垂直振动的测量单元和第一无线通讯单元，第一主控单元分别与测量单元和第一无线通讯单元电连接；控制模块包括：第二主控单元、显示单元和第二无线通讯单元，第二主控单元分别与显示单元和第二无线通讯单元电连接。本实用新型通过将测量模块安装在现场设备上，而控制模块安装在距离较远的安全位置，不但保障了用户的人身安全，还提高了测量装置测量精度和使用寿命；减轻了布线难度，结构简单。

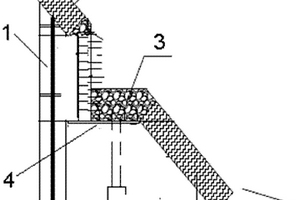

石灰回转窑预热器加料室 1078

 0

本实用新型涉及一种冶金辅料生产的设备,具体地说是一种石灰回转窑预热器加料室。它包括固定架,固定架上固定有预热器加料室,其特征是:预热器加料室设有一个斜坡状加料槽,斜坡状加料槽上设有一个台阶,台阶上堆积有石灰石。石灰石从高处下落时将落在堆积的石灰石上,避免石灰石直接冲刷耐火材料,又不影响物料正常进入回转窑。本实用新型延长了预热器加料室的使用寿命,保证了回转窑系统的连续正常生产,延长检修周期,节约检修费用。

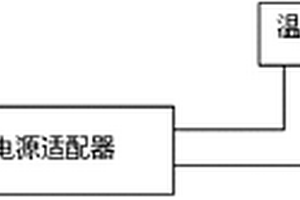

散热系统及应用散热系统的监控箱 866

 0

本实用新型公开了一种散热系统及应用散热系统的监控箱，属于冶金工业企业生产监控领域。散热系统包括电源、电源适配器、温控器、散热电器；所述电源适配器与所述电源连接，所述电源适配器与所述散热电器、所述温控器串联形成回路。应用散热系统的监控箱包括用于为前端摄像机提供电源和安放光发射机的箱体、尾纤盘、电源插座、接线端子、散热孔。本实用新型降低了监控箱内的温度，延缓设备老化及提高光发射机的使用寿命，保证监控人员能够看到清晰的现场画面。

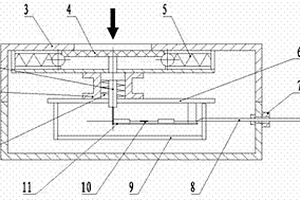

光纤光栅手动火灾报警触发装置 953

 0

本实用新型公开了一种光纤光栅手动火灾报警触发装置，包括外壳、内壳和光纤；外壳上设有按钮；内壳设置在外壳内，内壳中设有悬臂梁，按钮通过顶杆与悬臂梁连接；顶杆上带有恢复弹簧，顶杆外围设有滑套，固定连接外壳和内壳；悬臂梁上固定有光纤光栅，与光纤的一端连接，光纤的另一端穿过外壳与外部光纤光栅信号处理器连接。本实用新型基于光纤光栅制备而成，具有抗电磁干扰、复用能力强、传输距离远、本征安全等优点，适合于隧道，石油，天然气管道，化工，冶金电力，消防，能源，仓储，军工，核工业等，对电要求严格的场所使用。

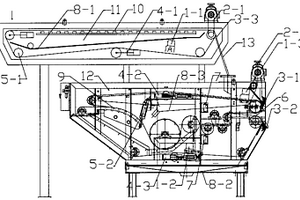

新型带式浓缩压滤脱水一体机 742

 0

一种新型带式浓缩压滤脱水一体机,它涉及的是的机械制造领域,具体涉及的是一种新型脱水机。驱动装置(2-1)被安装在模块脱水段(11)的上端,驱动装置(2-2)被安装在脱水装置(12)的上端,排泥刮板(3)包括排泥刮板(3-1)、排泥刮板(3-2)和排泥刮板(3-3),纠偏装置(4-2)被安装在脱水装置(12)内侧的上端的两侧。本实用新型具有造价低廉,操作方便,经过处理后的污水能够达到国家所规定的排放标准,适用范围较广,适用于油田、烟草、造纸、食品、冶金、化工、医药、纺织等行业的各类工业污泥和浆料的脱水工序,隧道泥浆处理及河道治理。

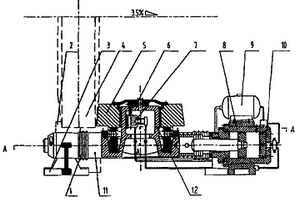

回转窑自动液压推力档轮装置 756

 0

本实用新型涉及一种用于建材、化工、冶金等领域的回转窑的自动液压推力档轮装置,该档轮装置能借助回转窑自身的旋转力来驱动回转窑沿轴向来回窜动。它包括有底座、底座上安设有滑移架,在滑移架的上方安有档轮,滑移架的一侧配置有油缸,其不同之处在于在滑移架上设置有液压泵,液压泵的驱动端经传动机构与档轮相连,液压泵的输出端通过管路与换向阀和伸缩油缸相接。本实用新型借助档轮自身的旋转力来驱动整个装置的移动,简化了结构,节省了能耗;伸缩油缸的进给速度与窑体的转速成线性关系,相互同步运行,这可使窑体的运行控制在最佳状态,也提高了回转窑的自动化运行水平,使人工操作更趋简便。

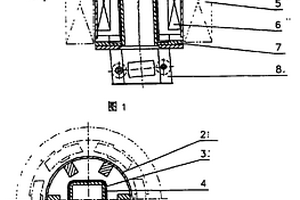

高磁齿结晶器 1097

 0

一种高磁齿结晶器,属于冶金连铸技术领域,包括上下法兰、结晶器外壳、水套、铜管和足辊。其中,在结晶器外壳的内壁上带有与电磁搅拌器相对应的磁齿,这样可提高中心磁感应强度,缩短磁路、减少漏磁,降低能耗。本实用新型适用于配置结晶器外置电磁搅拌器的同一铸机,生产不同断面规格的方坯和圆坯。

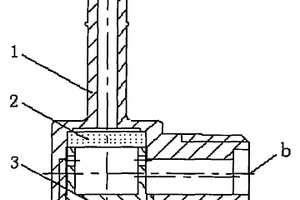

整体式汽车液压油路直角过滤接头 723

 0

本实用新型公开了一种整体式汽车液压油路直角过滤接头,涉及一种汽车液压油路过滤接头。本实用新型包括接头体(1)、滤芯(2)、连接芯件(3);接头体(1)与连接芯件(3)通过螺纹连接,在接头体(1)的内腔设置有滤芯(2);接头体(1)包括第1旋转体(1.1)、第2旋转体(1.2)和腔体(1.3);滤芯(2)是一个圆柱形的由冶金铜粉末烧结而成的过滤体;连接芯件(3)是一个有外螺纹和内孔的旋转件,其壁上设置有两个侧孔(3.1)。本实用新型结构设计合理,体积小,成本低;可以方便拆卸,安装不受方向影响;滤清效率高,过滤面积大,不影响流量;耐高低温、耐腐蚀,适用于各种环境恶劣的液压系统。

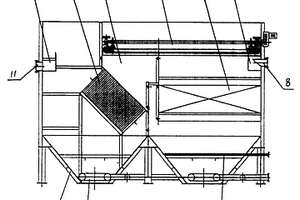

高浊度含油污水除油器 798

 0

本实用新型涉及一种污水处理设备,具体地说是一种高浊度含油污水除油器。它包括壳体,其特征是:在壳体内分开设置斜板沉淀区、斜管除油区,斜板沉淀区由并排放置的斜板和装在斜板下的泥斗组成,斜管除油区由并排放置的斜管和装在斜管下的泥斗组成,壳体内上部装有刮油机。本实用新型具有处理效果好、抗冲击负荷能力强、占地面积小、能耗低的特点,同时具有投资少,运行管理方便,安全可靠的优点。它是一种广泛应用于石油、化工、冶金、电力等行业的高效的去浊除油设备。

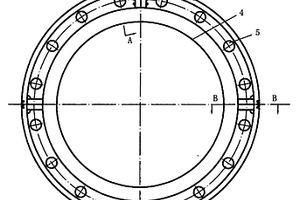

大型焊接齿轮 858

 0

本实用新型大型焊接齿轮是由齿环和腹板组成,特别是齿环和腹板是焊接连为一体,并且齿环和腹板是由四瓣组成,在每瓣腹板的两端面焊接有连接法兰,并采用螺栓通过连接法兰将四瓣齿环和腹板组成一个完整齿轮;本实用新型解决了国内受材料设备限制,加工大型齿轮困难,费用高,周期长的问题,本实用新型大型焊接齿轮主要应用于水泥建材、冶金、化工等大型设备中。

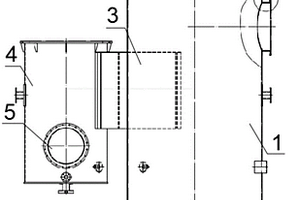

易安装的文丘里气液分离器 878

 0

本实用新型涉及冶金环保设备领域，尤其涉及一种易安装的文丘里气液分离器。所述易安装的文丘里气液分离器包括文丘里气液分离器本体，以及安装在所述文丘里气液分离器本体侧口处的洗涤罐；所述文丘里气液分离器本体的顶部安装有上法兰，且所述文丘里气液分离器本体的侧壁上安装有侧法兰。本实用新型提供的易安装的文丘里气液分离器具有安装运输方便，可以到现场后安装，以后再更换只要拆除法兰处的螺栓即可，大大提升运输和安装效率，同时也节约了拆装成本，提高了改造时间，而文丘里洗涤器顶部的上法兰采用钢衬胶，有效起到防腐作用。

适用板带处理线干平整机弯辊缸体的耐磨密封结构 782

 0

本实用新型公开了一种适用板带处理线干平整机弯辊缸体的耐磨密封结构，涉及冶金技术领域，该适用板带处理线干平整机弯辊缸体的耐磨密封结构包括：改型后压盖式上压环、改型后压盖式下支撑环、第一V型密封、第一夹布式密封、第二V型密封以及第二夹布式密封以及环绕套设在平衡缸的活塞上的平衡缸端盖。本实用新型极大的提高了密封可靠性，进一步降低了泄漏的风险，相较于现有技术，不仅密封效果增强，降低了事故的发生率，而且也延长了密封结构的实用寿命，确保了机组的正常运行，有效提高了机组成材率，极大的降低了备件费用及其他附加费用。

汽车同步器托柱结构 943

 0

一种汽车同步器托柱结构，包括滚柱和支撑杆，所述滚柱的顶部与滑动齿套内圆周上开设的凹槽相配合，滚柱的底部与支撑杆的上端固定连接，所述支撑杆的下端通过其外部套设的弹簧与齿座上开设的托柱槽相配合；所述滚柱的底部设置有支撑杆槽，所述支撑杆的顶部通过支撑杆槽与滚柱固定连接；所述滚柱与支撑杆通过烧结方式连接为一体；所述滚柱为粉末冶金零件；所述支撑杆由合金钢制成。本设计不仅加工方法简单、制造成本低，而且润滑性好、强度高、使用寿命长。

新型风动送样装置 920

 0

本实用新型涉及一种新型风动送样装置，属于冶金、电力、煤炭、化工、物流等技术领域，不仅适用于快速输送试样，同时作为一种物料输送技术，也广泛适用于其他类似物料输送。一种新型风动送样装置，主要由试样收发站、风送管道、储气罐、电控系统和试样盒组成；所述风送管道的两端均设置有试样收发站，并且风送管道上设有两个放散阀；每个试样收发站都配备有一个储气罐，所述储气罐的进出气口分别与外部压缩空气管路和试样收发站连接；每个试样收发站内部都设有电控系统；其特征在于：每个试样收发站还设有用于给电控系统供电的发电系统。该装置不需要外界的电力供应，简化了风动送样装置的外界条件。

变厚度板纵切机组 879

 0

本实用新型适用于冶金领域，提供一种变厚度板纵切机组，所述机组包括变厚度平整段、立式活套、定尺剪、皮带传输机以及变厚度板收集装置，变厚度板带经变厚度平整段平整处理后，然后进入立式活套缓冲，再经过定尺剪进行剪切，剪切后得到的变厚度板经所述皮带传输机传送后进入变厚度板收集装置进行收集。本实用新型提供了一种变厚度板纵切机组，剪切自动化程度高，而且变厚度板带剪切精确度更高。

新型炉门链条连接块 1111

 0

本实用新型公开了冶金加热炉设备领域的一种新型炉门链条连接块，以解决目前采用吊环连接，吊环和链条销轴点接触导致的受力不均、易断裂问题。它由第一结构块和断面为倒U型的第二结构块组成，倒U型的第二结构块二条直边上分别开有相对的与炉门连接杆销轴配合的第二销轴孔，第一结构块固定在第二结构块顶部，第一结构块上开有与链条销轴配合的第一销轴孔，第二销轴孔和第一销轴孔皆为圆柱形，第一结构块底面和第二结构块顶面为平面，第一结构块底面与第二结构块顶面对接成为一个整体。本实用新型与炉门连接杆销轴和链条销轴皆为面接触，克服了原吊环和链条销轴点接触导致的受力不均、易断裂缺陷，完全满足现场工况，杜绝了生产和安全事故。

铸坯信号检测装置 1124

 0

本实用新型涉及冶金行业连铸机出坯系统检测领域，特涉及一种铸坯信号检测装置。本实用新型通过将定位角钢设置在支承导轨上并对转臂感应器进行位置限定，铸坯可推动转臂感应器绕转臂轴转动，接近开关安装座设置在支承导轨底部，双接近开关安装在接近开关安装座上，进而实现了该铸坯信号检测装置可调整灵活，适应各种情况下的铸坯信号检测。本实用新型还具有固定可靠，不易变形；工作环境适应性好，不易损坏等特点。

取压管道吹扫装置 785

 0

一种取压管道吹扫装置，涉及冶金系统中的取压系统，它包括取压管道，取压管道的一端为取压口、另一端连至变送器，取压管道上沿介质流通方向依次设有一次阀、常开电磁阀和二次阀，其特别之处在于：所述一次阀和常开电磁阀之间通过常闭电磁阀连有储气罐，用于可控的对取压口进行吹扫。与现有技术相比，本实用新型利用储气罐调节气体压力后、经常闭电磁阀引入压缩气体实现了对取压管道的自动吹扫，避免了人工吹扫易引起安全事故的问题；同时，在吹扫时常开电磁阀关闭，保持了取压管道内的压力，起到保护变送器并使其输出稳定的作用。

多功能单车翻车机用三车迁车台 1002

 0

多功能单车翻车机用三车迁车台,包括车体,行走装置(4)和安装在车体上的驱动装置(14),所述的车体包括前段车体(5)、中段车体(6)和后段车体(7),中段车体(6)的两端分别经销轴与前段车体(5)和后段车体(7)的一端相铰接,前段车体(5)与后段车体(7)上各有一套外行走装置(3),中段车体(6)的两端分别设有内行走装置(4),两套内行走装置(4)均与驱动装置(14)相连接,前段车体(5)上安装有胀轮装置(8)和夹轮器(13),本实用新型既能每次转移两节敞车,又能每次转移三节连挂的敞车,使用范围得到了拓展,能广泛用于发电、冶金、化工以及港口等各领域,能够高效的完成对各种散装物料转移任务。

铁合金烘烤炉 890

 0

一种铁合金烘烤炉,涉及一种冶金行业中对合金进行烘烤的装置。针对现在铁合金烘烤炉存在温度分布不均匀、保温效果不好、燃气燃烧不充分、耗能大的问题,本实用新型提供一种铁合金烘烤炉,按高度方向设置至少两层烘烤器,每层烘烤器包括至少一个燃烧器。本实用新型在合金烘烤炉的高度方向及圆周方向都均布有多个燃烧器,使合金炉内整体温度分布均匀,保证合金均匀脱水,合金无熔化、结坨现象。同时,本实用新型耐材设置为工作层、隔热层、保温层,炉体保温效果好。本实用新型采用旋转层流内混式燃烧器,燃气燃烧充分、耗能低,烘烤热效率高。本实用新型操作简单,容易掌握,利于推广应用。

双金属锤头复合铸造水冷成型装置 901

 0

本实用新型一种双金属锤头复合铸造水冷成型装置,属铸造成型设备领域,本水冷成型装置,由上部砂型箱、下部水冷结晶箱和中部制品型腔组成,上部砂型箱和下部水冷结晶箱经螺栓紧固连接,其热传导性较差的上部砂型型腔与热传导性较高的下部金属型型腔连接构成为中部制品型腔,通过控制下部水冷结晶箱冷却水流量而控制不同形状尺寸的中部制品型腔内铸件凝固速度,从而实现二种不同材质的铁水得到牢固的冶金结合,确保锤头之两种材质的鲜明的机械性能,即锤头部位的高耐磨性和锤柄部分的高韧性,采用本装置操作简捷、生产效率高,产品质量优,满足了双金属复合铸造锤头工艺需求,实现了以双金属复合铸造工艺生产优质破碎机锤头的重要目标。

超轻炉衬电阻炉 1097

 0

本实用新型公开的超轻炉衬电阻炉,由炉膛1、炉壳13、罐体10和测温装置组成,炉膛外设有耐火纤维层2,炉膛与耐火纤维层位于炉壳内,在耐火纤维层与炉壳之间设有静止空气保温层3,罐体置于炉膛内,罐体上设有罐盖11;罐体与炉膛之间可设有通气道14,通气道的下部设有与外界相通的进气口4,通气道的上部设有与外界相通的出气口5;电阻炉设有中心测温点6和直径平均温度区测温点7;电阻炉还可灵活适用保护气体输入、输出的流动方式;罐体和罐盖采用可拆卸式结构。该电阻炉具有节能、使用方便等特点,尤其适用于金属和陶瓷材料的烧结、脱蜡和还原等粉末冶金领域。

节能气雾喷嘴 1039

 0

一种节能气雾喷嘴,由喷头、混合管、引射器、介质入口、介质节流管等组成。其特点是在引射器内与混合管、介质节流管同轴心设一引射管。使用该喷嘴工作介质不易相互堵塞,且混合均匀,雾化冷却效果好,在气体流量不变的情况下,其抽水能力分别比斜交和垂直相交内混合式高20%和35%,达到最大抽吸能力所需空气量比垂直相交式低62.5%,经济效益显著,该喷嘴结构简单,极易实施,特别适用于冶金生产过程。

高炉送风支管球面密合窥视孔装置 986

 0

高炉送风支管球面密合窥视孔装置，它包括与送风支管弯头(3)连接的座板，与座板连接在一起的视孔盖(4-3)，通过视孔楔(4-4)与视孔盖(4-3)连接的接管(4-2)，旋塞阀(4-1)位于接头(4-13)与接管(4-2)之间，端盖(4-14)固定在接头(4-13)上，其特征在于与所述的送风支管弯头连接的座板为凹面座(4-5)，凹面座(4-5)与视孔盖(4-3)的接触面为球面贴合。与现有的窥视孔装置相比本实用新型具有密封性好、安全可靠、使用寿命长等优点，特别适用于冶金行业中高炉热空气输送管道上。

拆炉机扩孔钻快换装置 1024

 0

本实用新型公开了一种拆炉机扩孔钻快换装置，属于冶金辅助设备技术领域。一种拆炉机扩孔钻快换装置，包括扩孔钻头，所述扩孔钻头的一侧面固定连接有第一螺纹柱，所述第一螺纹柱的外表面螺纹连接有螺纹槽，所述螺纹槽的外表面固定连接有固定块，所述固定块的底部固定连接有突刺，所述固定块一侧面的中部开设有通孔，所述固定块的上表面设置有连接板；本实用新型，通过扩孔钻头的一侧面固定连接有第一螺纹柱，第一螺纹柱的外表面螺纹连接有螺纹槽，螺纹槽的外表面固定连接有固定块，固定块的底部固定连接有突刺，使扩孔钻头在运行的同时，对钻头钻的底孔周围进行修改，增加底孔的连接，防止钻头钻脱落。

宽面足辊安装装置 967

 0

本实用新型涉及冶金技术领域，特别涉及一种宽面足辊安装装置，包括：足辊托架、支撑架及举升设备。足辊托架固定在支撑架的上端，足辊托架用于放置宽面足辊；支撑架与举升设备的上端固定连接。本实用新型提供的结晶器宽面足辊安装装置，通过举升设备将宽面足辊托举至安装位置，方便对宽面足辊进行安装，提高了宽面足辊的安装效率。同时，宽面足辊可以在足辊托架上进行位置调节，提高了宽面足辊的安装精度。

活性焦再生系统 941

 0

本实用新型涉及一种活性焦再生系统，包括再生塔和加热炉，再生塔内自上而下依次布置有再生换热器、预冷换热器和冷却换热器，预冷换热器的换热介质出口与加热炉的烟气入口连通，冷却换热器的换热介质入口连接有煤气导入管且换热介质出口与加热炉的燃气入口连通，加热炉的烟气出口与再生换热器的换热介质入口连通，再生换热器的换热介质出口与预冷换热器的换热介质入口连通。通过预冷换热器和冷却换热器依次对解析后的活性焦进行冷却，可保证活性焦的冷却质量，降低活性焦的破损率，同时最大化地利用活性焦的余热，可以提高加热炉用煤气的显热，保证煤气的稳定燃烧，因而可适用于低热值煤气的利用，充分利用冶金行业余热余能资源。

新型钢包下水口 1016

 0

本实用新型公开了钢铁冶金领域的一种新型钢包下水口，以解决目前钢包下水口两端钢水容易与铁壳粘在一起不易清除，影响水口重复利用的问题。它主要由外围的铁壳层和铁壳层内的耐火材料层组成，铁壳层下端比耐火材料层下端高1‑5mm，铁壳层上端比耐火材料层上端低1‑5mm。本实用新型基本不改变下水口主体结构和材质，铁壳层两端比耐火材料层两端略短，使得钢水残钢不容易与铁壳层粘在一起，保证下水口两端光滑，易与两端设备紧密相贴，可以重复利用，降低了生产成本。
