蒸汽干燥机金属盘管外轴向固定机构 728

 0

本实用新型公开了一种蒸汽干燥机金属盘管外轴向固定机构，涉及有色冶金设备蒸汽干燥机金属盘管及应用领域。它包括盖板、盘管本体、盘管定位架、盘管固定架、网盘孔、端部固定机构，盘管固定架两端端部分别与两个盘管本体连接，盖板两端分别与两个盘管本体连接，端部固定机构包括大法兰、小法兰和两个螺杆，所述两个螺杆位于盘管本体两侧，且所述两个螺杆均一端安装在大法兰上，另一端与小法兰螺纹连接，大法兰安装在盖板上，小法兰上安装有对开锥形环，对开锥形环上安装有端接头，盘管本体的端部穿过所述大法兰。本实用新型便于观察蒸汽干燥机的安装和运行情况，从而使蒸汽干燥机的日常运行维护非常方便。

封闭热态炉膛观测装置 1051

 0

本实用新型涉及冶金技术领域，特别涉及一种封闭热态炉膛观测装置，冷却套管的一端与成像挡板连接，另一端与光学转换箱连接；成像挡板上设置有成像小孔；第一冷却水管环绕在冷却套管的外部。本实用新型提供的封闭热态炉膛观测装置采用了成像挡板，结构简单、成本较低，能够在光学转换箱内直接观测到加热炉在热态炉膛状态下的内部试样情况。

KR脱硫剂制备集成设备 1001

 0

本实用新型涉及一种KR脱硫剂制备集成设备，用于冶金行业及类似粉料制备行业，包括原料受料槽、槽下振动给料机、原料提升机、原料仓、原料振动给料机、皮带机、鳄式破碎机、磨前提升机、中间料斗、磨机振动给料机、磨机、磨后提升机、筛分设备、混合给料设备、制粒设备、烘干整粒设备、粒料破碎机、成品石灰石配料斗、石灰电动锁气器、双管搅拌器、萤石电动锁气器、双管搅拌器以及成品脱硫剂仓。KR脱硫剂制备集成设备不但能定比生产KR脱硫剂，而且能将活性石灰筛下料或分级后活性石灰细粉回收利用，不但提高了活性石灰原料利用率，而且解决了超细活性石灰需外运处理问题，同时降低了KR脱硫剂制备的综合成本，减少了超细粉尘对环境的污染。

新型球形底铁水罐罐衬 702

 0

本实用新型涉及冶金领域的一种新型球形底铁水罐罐衬,包括有罐衬体,其不同之处在于罐衬体包括有中心砖和扇形球楔形砖,中心砖周围由扇形球楔形砖互相配合砌筑而成,所述的扇形球楔形砖一侧面为弧形曲面,其余五个侧面为平面。本实用新型的有益效果在于:1)中心砖结构简单,砌筑施工方便;扇形球楔形砖外形简单、砖形种类少,相互之间配合紧密,能够有效地消除热态下的应力集中;2)砌筑施工方便快捷,适用范围广,可以满足50-180吨球形或者椭球形底的铁水罐、KR脱硫铁水罐和喷吹脱硫铁水罐罐衬砌筑需要;3)砖形种类少且共模比例高、生产效率高、生产成本低,适用范围广,使用中无断砖,使用寿命可以提高25%以上。

回转窑椭圆度测量仪 638

 0

回转窑是水泥、有色冶金、化工等工业企业的大型关键设备。窑筒体椭圆度的变化是窑的正常运转非常重要的数据,它直接关系到窑内耐火砖的使用寿命和窑的正常运转。回转窑筒体椭圆度测量仪,包括:桥形支架、隔热板、倾斜装置、磁铁座、位移传感采集器、隔热棒、隔热罩、测量接触头、无线发送模块、无线接收模块、微机系统。测量时通过位移杆与筒体被测点接触进行位移测量。通过位移传感器采集的数据传给无线发送模块,以实现采集数据的实时无线传输。本测量仪采用无线数据传输的方法使仪器结构简单,方便耐用,成本低廉,测量精度准确,性价比高。本仪器已在水泥厂实际使用,取得良好效果。

耐高温涂层烤包机烧嘴 1026

 0

一种耐高温涂层烤包机烧嘴，包括：烧嘴体（1），烧嘴体（1）的四周喷有一层耐高温涂料（2）。优点是：使用寿命长，是原来经过改进的烧嘴3-4倍，减少更换时间，提高工作效率，同时也降低了更换费用，近几年实践证明在冶金行业中有较大的推广价值和前途。

可制取材料高温淬冷试样的试验电炉 947

 0

一种可制取材料高温淬冷试样的试验电炉，其由炉壳、连接于炉壳内壁的耐火炉衬、装在炉壳上端的加热电极、装在炉壳中部的试样翻转板、与试样翻转板连接的转柄、在试样翻转板与炉壳底部之间安装的隔板、与隔板连接的手柄、试样翻转板与炉壳顶端之间形成的试样加热腔、试样翻转板与隔板之间形成的过渡腔、炉壳下方设置的装有液氮的冷却罐组成。本实用新型能使钢铁冶金用耐火材料在进行高温性能和结构变化试验中，试验电炉中的实验材料能由高温急速冷却，并可制取材料高温淬冷试样，以获得较准确的高温结构，试验数据准确度高，且结构简单，易实施。

滚动轴承螺旋拆卸器 676

 0

本实用新型涉及冶金工艺车中有楔套配合的滚动轴承螺旋拆卸器,包括拆卸套、螺杆和手柄,其特征是螺杆的一端与手柄相连,另一端通过螺纹配合进入拆卸套内,拆卸套外端的内壁上设有同待拆卸的与滚动轴承配套安装的楔套相配合的螺纹。由于本实用新型力的传递单一,对中性好,因而作业效率高、灵活方便、安全可靠。

紧凑式放散阀 1054

 0

本实用新型涉及一种气体放散阀,特别涉及冶金行业高炉炉顶煤气放散的紧凑式放散阀。由配重1、驱动部件2、阀本体3、阀盖4和连杆机构5组成,配重1、驱动部件2、阀盖4通过连杆机构5连接,连杆机构5是包含五个转动副的平面五杆机构,有两个受限制的连架杆,两个连杆及作机架用的阀本体3,两个连架杆分别与配重1和阀盖4相连,驱动部件2作用于连杆。本实用新型具有结构紧凑、体积小、重量轻、效率高、动作时间短、能耗低、且安装简便的特点。

钢卷包装用塑料护边板 872

 0

本实用新型涉及一种钢卷包装用塑料护边板,属塑料加工领域。采用聚乙烯或聚乙烯再生料,用模具压制成具有圆筒与圆盘同一体的护边板,能有效地保护钢卷的心部和端面。本实用新型护边板规格系列化,适用于冶金行业各种优质钢卷的包装。

钢包灌砂器 812

 0

本实用新型涉及灌装装置技术领域，公开了一种钢包灌砂器，包括漏斗、堵漏机构；漏斗的出口小于钢包水口碗的口径，漏斗的外径大于钢包水口碗口径；堵漏机构包括堵漏挡块、操作柄、吊耳；操作柄外径小于漏斗出口内径，操作柄位于漏斗中，操作柄下端超出漏斗出口，与堵漏挡块固定连接，堵漏挡块外径大于漏斗出口，操作柄上端与吊耳固定连接。本实用新型为冶金行业钢包水口引流砂进行灌砂提供了一种精确灌装装置，是连铸浇钢设备提高钢包自开率的重要工具。整体结构简单、易于制作、使用效果好，适于推广应用。

冷轧常化气雾式冷却系统 756

 0

本实用新型涉及冶金技术领域,公开了一种冷轧常化冷却系统,包括喷嘴、冷却水管、水流量调节阀,还包括水流量调节仪、水流量传感器和计算机控制系统,水流量调节阀安装于每排冷却水管上,水流量调节仪与每排冷却水管上的水流量调节阀相连,水流量传感器安装在每排冷却水管上,位于水流量调节阀和喷嘴的之间,与每排水流量调节仪相连接,计算机控制系统与所述水流量调节仪相连。本实用新型针对目前国内冷轧常化线急冷段存在的流量不能动态控制、喷嘴数量多、堵塞频繁等不足,采用对每排管路进行分路动态控制,并采用大流量、大角度气水雾化喷嘴代替水喷嘴,在强化和均匀冷却效果的前提下,减少喷嘴数量和堵塞频率。

高压直流接触器 960

 0

本实用新型涉及一种高压直流接触器，适用于电力、冶金、矿山、石油、交通运输等中等负载系统中，特别适用于电力机车变流器上的电容充电回路中。它包括机体部分、电磁驱动部分、传动部分、磁吹部分、辅助触头和灭弧室。其中机体部分具有底座、主框架、主框架盖板；传动部分具有推杆、复位弹片、转架、动主触头和动弧触头；电磁驱动部分具有圆筒型的轭铁、动铁芯和线圈，圆筒型轭铁与动铁芯之间设有衬套；磁吹部分具有铁芯、导磁铁板、磁吹线圈、静弧触头、上连接铜排和静主触头。本实用新型具有电寿命长、分断速度快、抗震能力强、结构紧凑、体积小、密封性好及安装维护方便等优点。

用于激光拼焊设备的激光焊接头 1023

 0

一种用于激光拼焊设备的激光焊接头,适用于在冶金、造船、汽车等国民经济支柱产业中将比较小的金属板材焊接成比较大的板材或者将比较短的金属板材或带材焊接成比较长的板材或带材,主要用途是改善焊接质量和延长激光焊接头的寿命。具体措施是在普通反射式聚焦激光焊接头的基础上增加一个透射窗口将激光焊接头密封,并将一定压力的保护气体吹到光学元件表面并由焊接头的喷嘴喷射出来,足够高的保护气体的气流速度使该焊接头能够有效地保证其光学元件的清洁而不受焊接残渣或空气中灰尘的污染,达到改善激光焊接质量和延长焊接头寿命的目的。

冷轧退火炉保护气供应系统的废氩回收循环利用装置 888

 0

本实用新型涉及一种冷轧退火炉保护气供应系统的废氩回收循环利用装置，其可包括包括通过相应管路依次连接的预处理塔、加压风机、除氧器和干燥塔，所述预处理塔的进气口与冷轧退火炉的废氩排放管连接，用于进行物理吸附，以去除废氩中的乳化液、水分及颗粒，所述加压风机用于对预处理后的氩气进行增压，所述除氧器用于对氩气进行脱氧处理，使氩气中的含氧量小于5ppm，所述干燥塔用于对氩气中的水分进一步脱除，使氩气的露点低于‑60℃。通过废氩回收循环利用装置，显著的降低了氩气消耗，降低带钢生产成本，提高企业竞争力，对钢铁冶金企业冷轧工序节能降耗有着重要的意义。

不锈钢混酸废液污泥无害化处理系统 860

 0

本实用新型提供了一种不锈钢混酸废液污泥无害化处理系统，包括依次连接沉淀单元、污泥储存单元、焙烧炉、预浓缩器和吸收塔，所述污泥储存单元的进料口与沉淀单元底部连接，且污泥储存单元内设置有污泥搅拌机，所述焙烧炉上部设有污泥喷枪，污泥喷枪与污泥储存单元连接，所述焙烧炉底部设有用于将焙烧炉底部固体料刮出的刮耙，所述焙烧炉顶部出气口通过预浓缩器与吸收塔连接。该实用新型不仅减少了酸性污泥产量，降低冶金企业的处置成本，而且可将酸性污泥资源化，提高了F^‑、NO₃^‑的回收率，并大量回收酸性污泥中的镍、铬、钛、钼等高价值金属离子，形成附加值高的固体金属氧化物，具有较高的经济价值。

敞开式热态炉膛观测装置 927

 0

本实用新型涉及冶金技术领域，特别涉及一种敞开式热态炉膛观测装置，包括：固定支架、箱体、第一隔热玻璃、第二隔热玻璃、反光镜、光学转换元件及图像采集系统。箱体通过固定支架固定在敞开式加热炉上；图像采集系统设置在箱体的出口处；第一隔热玻璃和第二隔热玻璃分别设置在箱体内侧；反光镜设置在箱体内侧，且反光镜设置在第一隔热玻璃和第二隔热玻璃之间；箱体上设置有光学转换元件安装槽，光学转换元件设置在光学转换元件安装槽内。本实用新型提供的敞开式热态炉膛观测装置，结构简单，能够方便的对热态炉膛内的景象进行观测或采集。

复合电力负载的动态无功快速补偿系统 811

 0

本实用新型提供的复合电力负载的动态无功快速补偿系统，其由智能电能检测模块（4）、智能控制器（7）、可调电容器组（5）和感抗变换器（6）组成，所述可调电容器组（5）和感抗变换器（6）并联后的一端接入电网中，另一端接地；感抗变换器（6）由可变电抗器（11）和电力电子功率变换器（12）组成；智能控制器（7）通过数据线分别与智能电能检测模块（4）和感抗变换器（6）中的晶闸管电路相连接。本实用新型可以解决智能电网（配电系统或电力负载）复合电力负载无功功率快速补偿的科学技术难题，可应用于冶金、建材、石化等行业领域。

用于连铸大包水口更换的机械手 1037

 0

本实用新型涉及一种冶金中的浇铸设备，尤其是涉及一种用于连铸大包水口更换的机械手。该机械手,包括安装盘、旋转装置、安装支架、铰接在安装支架上的固定外筒、驱动固定外筒旋转的油缸、套设在固定外筒内的旋转筒体和设置在旋转筒体远端的水口安装装置。通过连接轴连接油缸的输出端和固定外筒，油缸伸缩时固定外筒绕升降旋转轴的旋转，实现水口固定装置高度的快速调整；通过摇轮、小斜齿轮、大斜齿轮和减速箱连接板的相互连接和配合实现了旋转筒体的快速旋转，满足了水口固定装置角度的精确调整和水口用后的自动倾翻拆除；通过设置扶手，实现了水口固定装置位置的快速调整，并满足了机械手在不用的情况下移动到中包车一侧的要求。

刷辊升降装置 842

 0

本实用新型涉及钢铁冶金设备领域,尤其涉及一种刷辊升降装置,包括有齿轮马达、螺旋升降机,齿轮马达驱动螺旋升降机动作,螺旋升降机与刷辊相连,所述齿轮马达的输出轴与力矩限制器的一端连接,力矩限制器的另一端连接有连接轴,连接轴接入离合器的输入端,离合器可通过拨叉实现啮合和打开,离合器的输出端连接有链轮轴,链轮轴上安装有主动链轮,螺旋升降机的输入轴上连接有从动链轮,主动链轮与从动链轮间通过链条传动。本实用新型采用力矩限制器,当扭矩超过设定值,力矩限制器便会摩擦打滑,有效保护了马达和螺旋升降机,采用的力矩限制器为摩擦式力矩限制器,其扭矩简单易调,适用于不同规格的螺旋升降机,而且价格经济实惠,使用简单。

双滤板快速过滤器 672

 0

本实用新型涉及一种冶金、石油、化工等污水处理过程中常用的水质净化设备,尤其涉及一种过滤器。双滤板快速过滤器,包括容器本体,容器本体上设置有进水口、出水口和滤料装入孔,容器本体内设有第一、第二滤料层,第一滤料层下方设有第一滤板,第二滤料层下方设有第二滤板;所述的进水口位于容器本体的下部,进水口与向上延伸的进水管相连,进水管的出口位于第一滤料层的上方,出水口位于容器本体的下部,滤料装入孔位于容器本体的上部。本实用新型的有益效果在于:1、结构简单、实用。2、采用两层过滤层,过滤水质好,便于反洗,且反洗效果比单层滤料过滤器好。3、延长了滤料层的使用时间,节约了资源,降低了成本。

煤气水封冒顶预警系统 717

 0

本实用新型公开了一种煤气水封冒顶预警系统，包括一个测量水位的压力变送器，其与水箱侧面的下部连接，一个测量煤气压力的压力变送器，其与煤气管道连接；所述测量水位的压力变送器和测量煤气压力的压力变送器的测量信号均送同一套PLC。以对煤气水封的运行状态进行在线动态监控，特别是能预警煤气水封冒顶，在水封冒顶事故发生前发出报警信号。采用本实用新型，能够有效解决目前煤气水封运行状态没有在线动态监控、煤气水封冒顶没有预警功能等缺点，对冶金企业降低安全事故发生率和提高生产率能起到积极作用。

多点无尘卸灰装置 939

 0

本实用新型是一种多点无尘卸灰装置,其结构是:设有依次相连的下料管(1)、软联接管(3)、平移螺旋输送机(7)、垂直螺旋输送机(10)、联接箱(9)和抽风罩(14),以及与抽风罩(14)相连的抽风管(17),平移螺旋输送机(7)的尾端通过吊耳(12)和提升机构连接,平移螺旋输送机(7)的头端和上下旋转支座(4)联接,并且通过左右旋转支座(5)共同座落在支座(6)上。本实用新型具有多点无尘卸灰、便于维修、利于装车作业等优点,适用于冶金、水泥和有色等工业行业的装卸灰作业,装车车型不限。

硅钢热拉伸机组输送辊道用传动联接装置 776

 0

本实用新型涉及钢铁冶金设备领域,尤其涉及一种硅钢热拉伸机组输送辊道用传动联接装置,设置在辊子与齿轮电机间,它包括有轮胎式联轴器、力矩限制器,力矩限制器一端连接齿轮电机的输出轴,力矩限制器另一端与轮胎式联轴器连接,轮胎式联轴器另一端连接辊子的安装轴末端。本实用新型在辊子与齿轮电机之间安装力矩限制器,穿带时速度低,辊子由齿轮电机带动旋转,机组正常运行时速度高,超越了力矩限制器的使用范围,力矩限制器产生打滑,从而辊子不受电动机驱动,处于自由旋转的状态;将原来的刚性连接改为轮胎式联轴器的柔性连接,降低安装精度要求,减少了现场断轴的发生。

轧机中板线出炉单独传动辊道轴承座 730

 0

本实用新型提供一种用于冶金行业设备领域的轧机中板线出炉单独传动辊道轴承座。包括有轴承座盖和轴承座外壳，轴承座外壳内安装有轴承套，所述的轴承座盖与轴承套之间设置有空隙结构，所述的轴承座外壳上分别开有进水口和出水口，进水口和出水口分别连通空隙结构形成通路，所述的轴承套与轴承接触处还安装有镶嵌式骨架油封。此装置结构简单，改造成本低提高辊道被动端轴承座的散热和冷却性能，并提高被动端轴承座的密封性能，防止发生抱死现象，减少磨损，提高使用寿命。

无铰点摆动式纠偏装置及立式活套 615

 0

本实用新型属于冶金技术领域，具体提供了一种主要由转向辊、摆动框架、液压缸、固定机架及滚轮等组成的无铰点摆动式纠偏装置，既无固定铰点，也无铰接连杆；摆动框架由液压缸驱动，通过摆动滚轮组件与转向辊和固定机架连接，另有侧导滚轮组件进行限位，使摆动框架带动转向辊在垂直平面摆动；就机组而言，不受带钢进带方向必须与设备安装平面平行的限制，既可满足带钢垂直进、出，又可满足带钢垂直进、水平出的纠偏需要；与传统纠偏辊相比，减少了机组纠偏装置种类，结构更简单，设备宽度减小，纠偏轨迹清晰，机架形式相同，统一性高，既节省了操作空间，又有效降低了设备运行和维护成本，实用性大大增强。

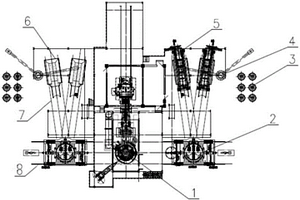

钢包车式钢包精炼炉的废钢加入装置 896

 0

本实用新型涉及冶金精炼技术领域，提供了一种钢包车式钢包精炼炉的废钢加入装置，包括用于向精炼炉运送废钢的两个钢包车、用于向每一个所述钢包车运送废钢的两个废钢加料小车、供两个所述钢包车分别行走的两条钢包车行车轨道以及供四个所述废钢加料小车分别行走的四条废钢加料小车行车轨道，其中两条废钢加料小车行车轨道与其中一条钢包车行车轨道对接，另外两条废钢加料小车行车轨道与另外一条钢包车行车轨道对接。本实用新型的一种钢包车式钢包精炼炉的废钢加入装置，通过采用两个钢包车以及四个废钢加料小车协同工作，加快了废钢加入的速度，进而提高了生产效率。

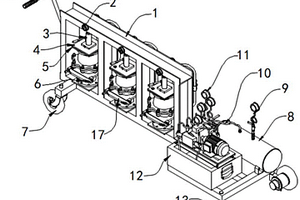

多工位焦炉旋塞试压工装 897

 0

本实用新型涉及冶金焦化行业煤气管道施工技术领域，具体为一种多工位焦炉旋塞试压工装。本工装至少包括：两个万向轮、两个驱动轮、加压框架、千斤顶、上下密封板、计时器、压力表、气管、汽包装置、空压机等；所述加压框架分三个工位，且每个工位底部设有下密封板，下密封板中心设有通气孔，通气孔用于连接金属软管；金属软管另一端设有压力表，压力表连接汽包装置，汽包装置上设有三个出气管口，对应三个试压工位；所述汽包装置还设有进气口，进气口与空压机相连；上压板与加压框架之间设有千斤顶；本工装结构简单、安全可靠、试压效率高、移动方便、可重复利用。

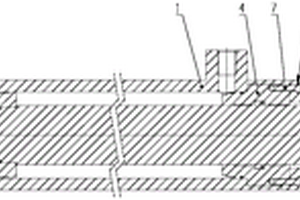

液压拆炉机工具油缸 763

 0

本实用新型公开了一种液压拆炉机工具油缸，涉及冶金设备领域，该液压拆炉机工具油缸包括：缸筒、活塞杆头、活塞杆、杆封、钢性护套、耐高温防尘圈、内六角螺栓以及弹垫。本实用新型所述液压拆炉机工具油缸通过在缸筒外侧设置钢性护套，使活塞杆工作范围始终保持在缸筒以及钢性护套内，可以避免热源和钢渣伤到工作有效的活塞杆，钢渣也不容易进入缸筒内，同时活塞杆前端设置活塞杆头作为拉伸支点，不仅便于拆装，也延长了整体的工作寿命。

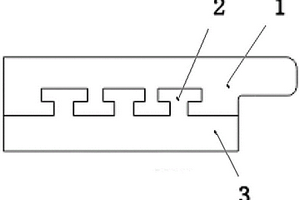

极长时间不用磨削的菜刀 865

 0

一种极长时间不用磨削的菜刀，包括刀体，刀体的下端设置有多个槽口，刀口和槽口是用粉沬冶金的方法相结合为一体。其优点是使用寿命长，极长时间不用磨削，依然保持锋利，而且价格不高与现有刀具有竞争力。
