本实用新型公开了一种便于维修检查的全自动离心分离机,包括机架,机架的上端设置有连接箱一和连接箱二,连接箱二位于连接箱一的上端,连接箱二的一侧设置有电机保护罩,电机保护罩的一端设置有主电机,主电机的上端设置有皮带轮,主轴位于连接箱一的内部下端设置有锥形转毂,锥形转毂的内部设置有刮刀臂,连接箱一的内部中部设置有管口,连接箱一的下端一侧设置有刮刀气缸,放置槽的内部均设置有移动滚轮,机架位于移动滚轮的侧边设置有支撑柱,机架的下端内部设置有与移动滚轮连接的调节装置。有益效果:方便进行移动到需要维修的位置进行维修检查,提高了便捷和多种选择性,增加了实用性。
本实用新型公开了一种新型的有机废气净化用活性炭吸附机,包括罐体,罐体的内壁上以圆心环绕设置有多个侧插槽,罐体的底部贯穿设有多个对应连通侧插槽的底插槽,罐体上端设有可拆卸安装的上盖板;罐体的内部设有内芯组件,内芯组件包括中心柱,中心柱的侧壁上以圆心环绕设置有多个滤网框,滤网框边侧对应插设于侧插槽上,滤网框的下端插设于底插槽内部,滤网框的下端均设有下料口,中心柱的上端内部设有上料通道;本实用新型采用环形阵列分布的多个滤网框,避免现有活性炭板横向叠加增加活性炭吸附机的长度和体积,提高了有机废气与活性炭板接触面积,保证了有机废气净化率;并且采用免拆即可直接更换活性炭,操作上十分简单,具有实用性。
本实用新型公开了一种设置有过滤筛调节机构的土壤生态修复装置,属于土壤修复技术领域,其包括修复箱,所述修复箱内设置有支撑板,所述支撑板的上表面与安装座的下表面固定连接,所述安装座的上表面与第一电机的外表面固定连接,所述第一电机输出端的外表面与第一凸轮的内壁相互卡接,所述第一凸轮的外表面与第二凸轮的外表面搭接,所述第二凸轮的外表面与连接杆的底端固定连接。该设置有过滤筛调节机构的土壤生态修复装置,通过设置第一凸轮、限位板和复位弹簧,该修复装置通过对过滤筛进行震动,有效的避免了较大颗粒堵住筛网的同时,也可以将卡在筛网内的大颗粒弹出,从而提高了过滤筛筛选效率的同时,也保证了土壤修复的效率。
本实用新型公开了一种离子渗氮炉排气装置,包括基座、离子渗氮炉和排气机构,基座的顶部固定安装有离子渗氮炉,离子渗氮炉的顶部固定安装有排气机构,排气机构包括真空泵,真空泵的两输出端均固定连接有排气管,两个排气管一侧均固定安装有氨气检测仪,两个氨气检测仪的检测进气端与对应排气管内腔连通设置,本实用新型在离子渗氮炉外壁底部安装有空气检测仪,通过检测离子渗氮炉内腔中空气的百分占比以及氨气占排出气体百分比进行综合结算,增加操作安全,本实用新型真空泵的输出端安装有气管,气管呈筒状嵌入安装在离子渗氮炉内腔壁上,能够尽快的抽取离子渗氮炉内腔中下沉的空气,进而提高离子渗氮炉的排气效率。
本实用新型提供了一种气氛炉排气控制结构,包括炉膛以及安装于炉膛顶部的排烟管道,所述炉膛用于烧结陶瓷材料,所述排烟管道上设有气动球阀,所述炉膛内设有压力传感器,所述压力传感器通过外接处理器与气动球阀的开关进行联锁,以控制炉膛内压力值为1.0~1.2KPa。该实用新型通过在排烟管道上设置气动球阀,并利用炉膛内压力大小实时控制气动球阀的开启和关闭,既保证了炉膛内可以形成扰动气流,使气氛在炉膛内均匀分布,又能使气体充分参与反应,较大程度上减少气体的非必要耗损量,节约能耗,降低烧结成本。
本实用新型公开了一种罩式退火炉排气装置,属于退火炉排气设备技术领域,该罩式退火炉排气装置,包括罩式退火炉,罩式退火炉的顶端通过螺栓安装设置有安装板,安装板的顶端开设有贯穿口,贯穿口的内部固定连接有导气管,导气管的底端延伸至罩式退火炉的内部,导气管的内部固定连接有限制片,限制片的顶端开设有气口,限制片的顶端开设有多个螺纹安装孔。该罩式退火炉排气装置,通过陶瓷分隔片的限制和弹簧的运作,使陶瓷分隔片将气口封闭,使得罩式退火炉内部与外界空气不再流通,以保障内部气体的成分,避免外界气体流入造成产品品质受到影响,通过过滤网来对排出的热气进行过滤,减少其中的机油和杂质。

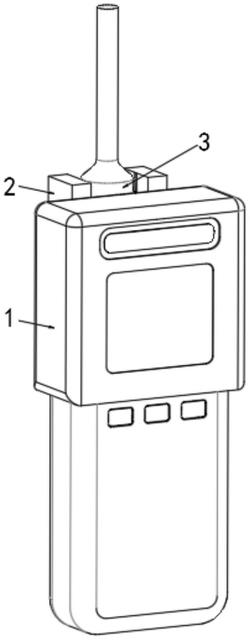

本实用新型涉及工业检测技术领域,且公开了一种便携式重介质旋流器浓度检测仪,包括测试仪本体,所述测试仪本体的背面左右两侧均固定安装有固定座,所述固定座靠近测试仪本体垂直中心线的一侧活动连接有检测探头,该便携式重介质旋流器浓度检测仪,通过对按压块的挤压,按压块带动连接板沿立柱水平移动,连接板推动圆盘沿立柱水平移动,再通过弧形弹性板与小滚柱的配合使用,圆盘挤压弧形弹性板发生形变,弧形弹性板形变张开,与检测探头上开设的直槽分离,此时检测探头由于没有弧形弹性板的限位作用可以转动,通过固定座上设置的转轴与检测探头的配合使用,使检测探头可以绕转轴转动,降低了检测仪的占用空间,达到了方便携带的效果。
一种垃圾处理用滚筒筛,它包括带破碎装置的旋转滚筒、用于将旋转滚筒支撑的上部支撑板、设置在旋转滚筒下方的下部支撑板以及将上部支撑板和下部支撑板连接固定的支撑腿,其特征在于所述旋转滚筒下方的下部支撑板上设有卸料斗,所述旋转滚筒由设置在上部支撑板一侧的驱动电机通过联轴器带动旋转;所述旋转滚筒的两端分别设有第一辊圈和第二辊圈,所述下部支撑板上分别设有与第一辊圈和第二辊圈相配合使用的第一托轮和第二托轮.本实用新型优点是:解决了辊圈和托轮的磨损问题,提高了滚筒筛的使用质量和使用寿命。
本实用新型公开了一种防筛网粘连堵塞的滚筒筛,包括清扫机构、毛刷、震动钢球、滚筒、进料斗、偏心轮、防护罩、动力机构、筛上物出料斗、筛下物溜槽、滚筒、清扫机构,所述滚筒位于整个滚筒筛的中间位置,通过其中心回转轴支撑在支架的前后两端,两组清扫机构在滚筒的两侧,其尾端通过销轴铰接在滚筒筛支架上、首端则安装有清扫毛刷、中端安装的偏心轮则紧贴滚筒筛筛网,利用偏心轮滚动来实现其首端毛刷的“点头”动作,使清扫机构毛刷实现啄木鸟式清扫,予实现毛刷能顺利伸入滚筒筛筛网内、达到有效清扫筛网内壁的目的。
一种带降温装置的垃圾处理滚筒筛,滚筒和支撑板,支撑板上设有下料漏斗,下料漏斗的进料端与滚筒的外壁之间形成滚筒转动间隙,滚筒的两端分别设有辊圈,与辊圈配合使用的两对托轮分别安装在支撑板上,滚筒的进料端上设有进料斗,支撑板设置的电动机、减速机和传动杆驱动托轮旋转并带动辊圈和滚筒旋转,两对托轮由一对主动轮和一对从动轮组成,所述支撑板上设置的电动机、减速机和传动杆驱动一对主动轮旋转并带动辊圈旋转,一对主动轮上均包裹有塑胶层,一对主动轮旁的支撑板上设有一对托轮降温装置。本实用新型的优点是:辊圈与主动轮周围设置降温装置,这样就使得主动轮的使用寿命大大提高,进而减少使用成本,节约人力物力。

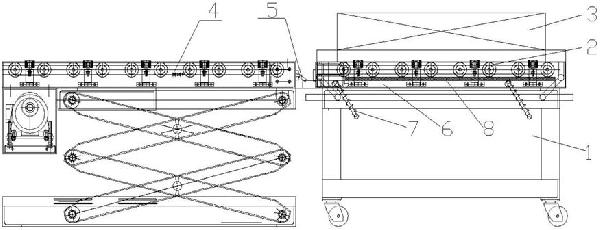

本发明提供一种用于废旧动力电池包上料的推车结构,包括:推车本体、无动力滚筒以及锁紧机构,无动力滚筒装设在推车本体上方,废旧动力电池包放置在无动力滚筒上,锁紧机构安装在无动力滚筒与推车本体之间,用于将所述无动力滚筒锁定;升降传输机构上用于与无动力滚筒对接的一端设有解锁触发装置。本发明实施例提供的推车结构,通过在无动力滚筒的下方设置锁紧机构,同时在升降传输机构上设置解锁触发装置,当推车结构与升降传输机构接触时,解锁触发装置接触锁紧机构对无动力滚筒的锁定,从而使得无动力滚筒上的废旧动力电池包能顺利滑入升降传输机构的滚筒上,推车结构设计简单,

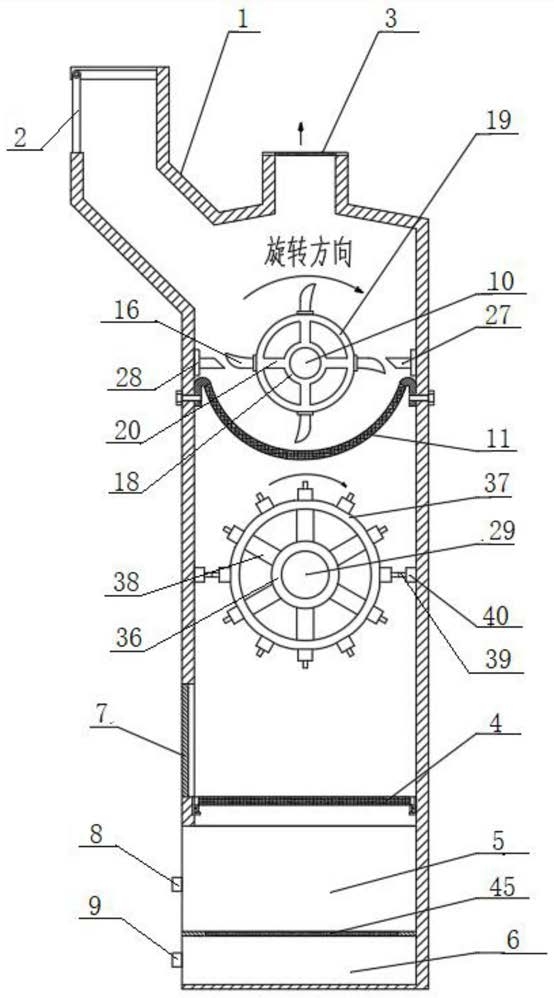

本发明公开了一种废弃动力电池破碎装置,其包括壳体,所述壳体的顶部设置有进料口和排气口,所述壳体的内部从上到下依次设置有一级破碎组件、二级破碎组件、振动分筛组件、细料收集箱以及电解液收集箱等,其可以直接对未放电未分离的废弃动力电池进行整体破碎,简化了传统破碎方法先放电以及壳芯分离等繁琐步骤,提高了破碎效率;而且,所述破碎装置通过一级破碎组件和二级破碎组件的协调作用,实现对废弃动力电池破碎料粒度范围的控制,从而防止出现单级破碎装置难以避免的过度破碎或破碎不足的情况,可以大幅提高破碎料的可利用率,并减少装备损耗。

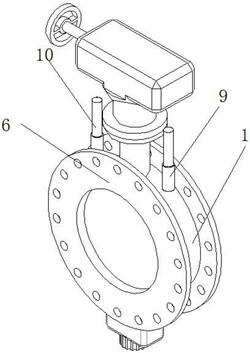

本实用新型公开了一种焚烧炉余热回收用高温蝶阀,包括阀体,所述阀体的前后两面均设有法兰,所述阀体的内壁安装有与其相匹配的内框架,所述内框架内部设有与其相匹配的圆形碟板,所述圆形碟板前后两面均安装有金属圈,所述金属圈的外侧均设有刮片一,所述金属圈上均设有清洁机构,所述阀体的顶端设有一对与所述内框架内部相连通的金属管,所述金属管内部设有与其螺纹连接的螺纹杆;有益效果为:通过在圆形碟板的前后两面均安装带有刮片一的金属圈,可对内框架的内壁上的杂质进行有效刮除,同时在内框架内部设置抗刮层,有效的避免因刮除出现磨损现象,保证了圆形碟板与内框架之间的密封性。
一种垃圾焚烧炉炉膛后侧检修便桥,包括桥体,所述桥体架设于炉墙人孔墙台与炉排后侧之间,在所述人孔墙台的外墙设置有第一转动组件;还包括支撑装置,所述支撑装置包括支撑杆及第二转动组件,所述第二转动组件具有第二销轴,所述支撑杆安装在所述第二转动组件上,所述支撑杆绕所述第二销轴转动,所述支撑杆绕第二销轴转动后处于顶部位置时所述桥体置于所述支撑杆之上并于架空状态。当需要检修炉排时,将桥体安装在第一转动组件上,在检修过程中,可以通过支撑装置将桥体架空升高,不影响炉排试机运行。检修完毕后可以将桥体拆掉。安装方便,可有效确保检修人员进出人孔的安全。

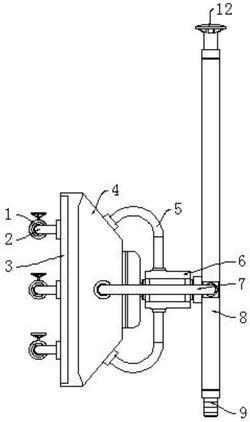

本实用新型公开了一种垃圾焚烧炉高温烟气循环使用装置,包括烟气吸收罩和烟囱,所述烟气吸收罩的一侧通过分流套与烟囱固定连接,所述烟气吸收罩的另一侧焊接有孔板,所述孔板上通过镶嵌方式安装有布水管。该实用新型的烟囱的一端安装有螺头,通过螺头方便使烟囱与垃圾焚烧炉的连接固定,在烟囱的一侧焊接有插套,在分流套的一端设置有插头,且插头与插套镶嵌固定连接,配合烟囱使用安装有烟气吸收罩,方便更换,该实用新型的烟气吸收罩的内部安装有孔板,在孔板与烟气吸收罩的外壁之间设置有烟气传热腔,通过其可以对烟气中的热量均匀吸收至孔板的内腔,使孔板内的冷水吸收热量转换为热水,在孔板上安装有布水管,通过其方便将热水供给生活使用。
本实用新型公开了一种垃圾焚烧发电循环流化床垃圾焚烧炉,涉及垃圾焚烧炉技术领域,为解决现有的垃圾焚烧发电循环流化床垃圾焚烧炉使用时垃圾焚烧不够彻底,不能对燃烧余热进行利用的问题。所述循环流化床垃圾焚烧炉一侧的下方安装有进料管道,所述循环流化床垃圾焚烧炉下方的一侧安装有送风管,所述送风管的一侧安装有风机,所述循环流化床垃圾焚烧炉下方的两侧均设置有排渣口,所述循环流化床垃圾焚烧炉一侧的上方安装有出气管,所述出气管的一侧安装有余热装置,所述余热装置的一侧安装有过滤箱。
本实用新型涉及垃圾处理辅助技术领域,且公开了一种可自动推料的垃圾焚烧炉进料辅助装置,包括金属支架,所述金属支架的顶部固定连接有固定板,固定板的内部固定连接有第一电机,固定板的内部活动连接有滑动机构,滑动机构的表面固定连接有支撑架,支撑架的表面固定连接有保护罩,保护罩的内部活动连接有第二电机;该可自动推料的垃圾焚烧炉进料辅助装置,通过滑动机构内部结构的相互配合,可以带动摆动机构在固定板的表面进行移动,帮助工作人员将垃圾推送向前,改变了以往焚烧炉进料机构时仅靠人工对垃圾处理的问题,通过滑动机构的使用,带动摆动机构的移动,从而更好地辅助工作人员对垃圾进料时的处理。
本实用公开了一种防止垃圾焚烧炉给料炉排卡涩的联动装置,包括并列设置的多列给料炉排系统,每一列给料炉排系统分别包括炉底支架、驱动活塞、左、右滑轮组件及炉排,所述左、右滑轮组件安装固定在所述炉底支架上,所述炉排安装在所述左、右滑轮组件上,所述炉排可以在所述左、右滑轮组件上移动,所述驱动活塞用于驱动所述炉排前进和后退,在各列炉排之间还设置联动构件,所述联动构件使相邻的两列给料炉排构成同步联动,通过联动构件可以由正常的炉排带动不正常的炉排一起运动,从而把炉排的卡涩问题排除,有效地解决现有技术问题。
本申请涉及一种适用于垃圾焚烧炉的沼气直接式空气预热器,包括外筒、内筒以及若干旋流器,外筒内部具有第一通道,第一通道的两端分别配置为进气口以及出气口,外筒的侧壁开有一次风入口;内筒位于第一通道内,内筒内部具有沿第一通道方向的第二通道,内筒的侧壁开有连通第一通道和第二通道的通孔结构;若干旋流器设于外筒和内筒之间,且旋流器出风口朝向出气口。该适用于垃圾焚烧炉的沼气直接式空气预热器使得一次风一部分经过旋流器进行旋流加速,另一部分进入到第二通道内,与燃烧器内的高温烟气直接混合,最后在出气口处进行强烈混合,并快速的进行热量交换,最终达到平衡,使得出口处的气体达到技术所需要的温度,无需延长管道,降低成本。
本实用新型属于工业设备及工艺技术领域,具体涉及一种用于粉末活性炭高效再生和废气处理的装置,包括依次连通的生物降解池、叠螺脱水机、烘干器和模块化再生炉;还包括依次连通的废气换热器、脉冲袋式除尘器、蓄热焚烧炉、氧化反应器、碱液喷淋塔、粉末活性炭吸附塔及烟囱;所述烘干器及模块化再生炉均与所述废气换热器连通;所述生物降解池配置有微生物投加装置;所述蓄热焚烧炉配置有还原剂投加装置。本实用新型的装置自动化程度高、可较大程度回收热能、排放尾气达标,且能连续实现粉末活性炭高效再生和废气处理。
本发明公开一种垃圾焚烧飞灰的烧结处理系统,包括焚烧炉,所属焚烧炉的排烟口连接余热换热锅炉,所述余热换热锅炉的排烟口连接半干塔,所述半干塔的排烟口连接布袋除尘器;所述半干塔的下端和所述布袋除尘器的下端均设有排灰口,所述排灰口连接输送装置,所述输送装置连接输送管道;所述焚烧炉包括进料斗,所述进料斗的上端设有投料端口,所述输送管道沿所述投料端口的外轮廓延伸设置,所述输送管道均匀间隔连接有若干个布料管,所述布料管的下端延伸入所述投料端口的内侧;本发明将飞灰团返回焚烧炉时与生活垃圾充分混合,利用焚烧炉高温环境进行烧结处理,大幅减少飞灰产生量,有效降低飞灰处理处置成本。
本发明涉及一种有机污染土壤异位热脱附修复系统及方法,该系统包括热脱附单元,还包括沿烟气流通方向依次连接的废气焚烧炉、除尘单元、烟气换热单元、冷却塔及活性炭吸附单元,冷却塔用于将烟气快速冷却至200℃以下,废气焚烧炉与热脱附单元的废气出口连接。污染土壤在热脱附单元热脱附处理,产生的脱附烟气进入废气焚烧炉内高温焚烧,烟气中的有机污染物可充分分解去除,烟气换热单元可回收烟气的余热,以节约系统能耗,在冷却塔中烟气被快速冷却至200℃以下,从而避开二噁英的再合成温度区间,防止二噁英的产生,再通过活性炭吸附单元处理以去除烟气中可能存在的二噁英等污染物,有效提高处理烟气的洁净度。
本实用新型涉及废气处理技术领域,且公开了一种节能环保型组合式废气处理装置,包括收集盒体,收集盒体的顶部活动连接有衔接框体,衔接框体的顶部活动连接有密封罩,收集盒体的内壁固定连接有定位框架一,定位框架一的内壁卡接有活性炭板,活性炭板的内部开设有透气孔,衔接框架的内壁固定连接有定位框架二,定位框架二的内壁卡接有过滤滤芯。本实用新型解决了现有的废气净化处理设备,大多都是将废气直接排入废气处理设备,废气中包含各种物质,其中包含灰尘、废渣等颗粒物,这些物质容易对设备内部造成侵蚀和破坏,造成处理设备对废气净化的效率低下,把没有完全净化的废气再次排放到大气中的问题。
本实用新型涉及废气净化处理设备技术领域,具体为一种高效环保的废气净化处理装置,包括机体,所述机体的内部开设有净化腔,所述机体的一侧设有进气管,所述机体的另一侧设有出气管,所述机体的底端设有出水管,所述出水管上设有阀门,所述机体上设有清洗机构以及过滤机构,所述过滤机构包括过滤框、安装槽以及过滤层,所述过滤框与所述机体之间设有拼接机构,所述清洗机构位于所述过滤框的两侧,所述清洗机构包括直线电机、导水管、轴承座、导向架以及滑动块,两个清洗机构清洗效率快,减少清洗过滤层时占用的时间,从而能够快速的使过滤层处于高效过滤的状态,从而能够高效的净化废气,提高环保性。
本实用新型涉及环保设备技术领域,且公开了一种废气净化水洗塔,包括过滤装置,所述过滤装置内腔两侧均固定有若干个喷淋管,每个所述喷淋管的一端均固定连通有分流管二。该种废气净化水洗塔,通过喷淋管和除雾网的设置,当储水装置准备好之后打开加压水泵,通过连通管和分流管一将储水装置里的液体送入每个分流管二,分流管二将液体送入每个喷淋管,喷淋管通过喷水孔和雾化喷头,将液体雾化喷出,将废气通过进气口放入过滤装置内部,通过喷淋管喷出的雾化液体将气体里的有害金属捕捉沉底,干净的气体通过顶部椎体的出气孔排出,除雾网可以将气体中残留的小水珠吸附,保证干燥的气体排出,整体的结构简单,且净化效果优。
本实用新型公开了一种内部可调节保护废气处理柜,涉及废气净化技术领域,针对现有设备对气体净化时,过滤网会被灰尘粘附,而且内部过滤方式不能调节,只能朝一个方向过滤,从而影响净化效率容而且易损坏设备,现提出如下方案,包括箱体,所述第一箱体的右侧外壁固定连接有第一固定块,所述第一固定块的右侧固定连接有双轴电机,所述双轴电机的上方设有负压装置,所述电机的下方设有吹风装置,所述第一箱体的内壁固定连接有多个第二固定块,多个所述第二固定块的另一端固定连接有第二箱体。本实用新型不仅方便传送过滤,避免杂质堆积过滤网上,还可以调节气体流向过滤网点方式,提高过滤的效率。
本实用新型属于净化设备技术领域,尤其是涉及一种高效型喷漆废气净化装置。所述的油漆颗粒过滤箱与二级过滤箱之间法兰盘进行密封连接;所述的油漆颗粒过滤箱的中间内部横向设置有连接支撑轴,连接支撑轴上套接有一级漆雾过滤棉盘、二级漆雾过滤棉盘,且一级漆雾过滤棉盘、二级漆雾过滤棉盘之间内侧各设置有一组扇形齿盘,扇形齿盘之间通过传动齿环连接;所述的油漆颗粒过滤箱的右侧中间固定有驱动电机,驱动电机通过齿轮与二级漆雾过滤棉盘连接,且驱动电机的外侧设置有密封保护罩。它在传统的油漆净化系统的前端设置有一组逆向旋转的过滤盘,能够去除大量的油漆颗粒物,减低后续高密度的过滤设备的压力,提高净化效率。
本实用新型公开了面料生产设备技术领域的一种复合面料的烘箱废气净化装置,包括倒L型排气管、除尘装置、过滤器、支撑架、电机、托板、第一传动轴、倒L型板、第二传动轴、吸气风轮、过滤网、刮板和托盘,在倒L型排气管侧壁设置可以进气的过滤网,通过电机驱动吸气风轮向外排气时,刮板刮动过滤网表面,使面料废屑无法进入倒L型排气管内侧,避免阻塞倒L型排气管而影响废气排出,且托盘用于在停机时收集落下的面料废屑;喷淋头、过滤盒、收集池、涡壳叶轮组件和水箱构成水循环系统,喷淋头形成的水幕将废气中含有的灰尘等颗粒物去除,随后通过过滤器可以将废气中含有的有害气体去除,提高设备的过滤效率。
本发明涉及利用废旧锂离子电池正极材料制备电催化剂的方法,将废旧锂离子电池正极材料置入含有氧化剂的溶液中持续搅拌,随后对混合溶液进行抽滤,并洗涤干燥,即可得到氧析出催化剂。本发明的有益效果为:将废旧锂离子电池正极材料回收并应用在电催化领域,使废旧锂离子电池正极材料在电催化领域得到应用,本发明利用废旧锂离子电池正极材料的固废特性,直接以固态回收策略用于新的应用领域,极大提高电池材料的经济效益和环境效益,对于资源再利用意义重大,本发明中经过长循环废旧电极材料比原始材料展现出更好的氧析出催化活性,而且随着电池测试时充放电电流密度增大和循环圈数增加,所得材料的氧析出催化活性越高。
