山东东营有色金属火法冶金技术理论与应用

复杂铜铅锌金属矿资源高效熔炼分离装置 1095

 0

本发明提供一种复杂铜铅锌金属矿资源高效熔炼分离装置，其中所述的炉体侧端有凸出区域，炉腔内由铜锍熔炼分离区、渣熔炼分离区两部分组成；加料口、烟气口设在铜锍熔炼分离区上部，放铜锍口设在无凸出区域的端墙上，放渣口设在凸出区域的端墙上；铜锍熔炼分离区底部设有若干氧枪插孔，氧枪设有1‑25支，氧枪间距为0.5‑1.3米；渣熔炼分离区侧部设有若干氧枪插孔，氧枪设有1‑5支，氧枪间距为0.5‑1.3米；优点为：可将复杂金属矿中的铜、铅、锌、砷、铋、锑等金属元素在熔炼过程中进行分离，熔融态铜锍连续排放性好，排放铜锍量可控，放铜口不需泥炮机封堵，投资少，工人劳动强度小。

铜冶炼渣处理装置及其方法 905

 0

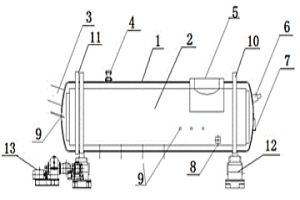

本发明涉及一种铜冶炼渣处理装置及其方法，属于有色冶金装置技术领域，铜冶炼渣处理装置的主体为炉体，炉体为圆筒形卧式结构，内部设有炉腔，炉体的一端设有加料口，炉体的端墙上设有放渣口和辅助燃烧器，与放渣口同侧，位于炉体下部设有放铜锍口，位于炉体顶部、靠近炉渣沉淀区一端设置有烟道口，炉体的顶部靠加料口一侧设置有辅料加入口，炉体的底部及侧壁上均开设有喷枪入口；本发明通过喷枪入口中的喷枪喷入天然气和氧气，取代了传统的电加热方式，大大降低了能源消耗；设置辅料加入口，能向炉腔内加入还原剂，能有效提高铜的回收率，将弃渣含铜量控制在0.3%以下；设置为可旋转炉体，能尽可能的将炉渣排净。

适用于中小规模的短流程炼铜方法 650

 0

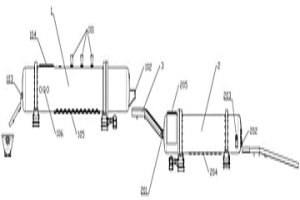

本发明提供一种适用于中小规模的短流程炼铜方法，属于有色冶金领域，采用的炼铜装置包括一台多元炉、一台火精炉和导锍管，三者呈“一”字形摆布；所述多元炉和火精炉均为卧式圆筒结构，炉体能够绕其轴线旋转，外壳为钢板，内衬耐火材料；所述多元炉设置有顶部加料口、铜锍出口、排渣口、氧枪和顶部排烟口，所述火精炉设置有铜锍入口、阳极铜出口、排渣口、底部氧枪和顶部排烟口；所述所述铜锍入口通过导锍管与所述铜锍出口连通，所述铜锍入口位于火精炉炉体端部中心区域；只采用一台多元炉和一台火精炉，能够有效缩短铜冶炼时间，降低设备成本；本工艺方法适用于1‑3万吨中小规模炼铜企业，生产规模小、投资小、流程短。

火精炉生产阳极铜的工艺方法 686

 0

本发明提供一种火精炉生产阳极铜的工艺方法，属于有色冶金领域；火精炉在完成上一炉次阳极铜浇铸作业后，炉体处于安全位，炉内保留一定量的阳极铜液，含铜75‑78w%的热态冰铜经导锍管进入火精炉内，当冰铜加入量达到炉内阳极铜重量的5‑8w%时，此时炉内混合熔体为粗铜相，开始向炉内通入富氧气体，并转动火精炉至生产位，通过精准控制冰铜的加入速率和富氧气体通入量，火精炉直接进入粗铜火法精炼工序的氧化阶段，且粗铜相含铜始终保持在97.5w%以上，当火精炉内熔体液位达到中心线下300mm后，停止冰铜加入，随后开始逐步切入天然气和氮气，完成最终的氧化阶段并进入还原期，最终直接产出阳极铜，并浇铸阳极板；本发明实现了从冰铜到阳极铜的一步冶炼，取消了传统意义的吹炼工序，具有流程短、清洁、节能、高效和延长炉寿等优点。

从精矿制备成阳极铜的两步炼铜装置 793

 0

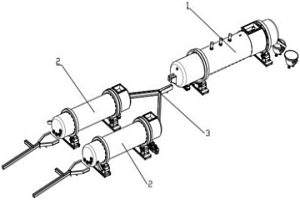

本实用新型提供一种从精矿制备成阳极铜的两步炼铜装置，属于有色冶金领域，两步炼铜装置包括多元炉、火精炉、导锍管和烟气在线监测系统，多元炉正常运行时，炉体内从上往下分为上层气相区，中层渣相区，和底层冰铜区，在加料口下方主要为熔炼反应区，在靠近排烟口下方设有侧吹贫化反应区。多元炉内喷枪的特殊设计使得熔炼和贫化能够在一个炉内同时进行，可有效提高效率、降低成本。且多元炉排烟口包括主排烟口和副排烟口，增设的副排烟口用于调控多元炉炉内压力和热平衡，双排烟口的设计有利于调节所述多元炉炉内炉温均衡，提高烟化效率。通过本实用新型提供的两步炼铜装置可大大缩短炼铜工艺流程，降低铜锍运输的成本和有害烟气逸散。

从精矿制备成阳极铜的两步炼铜方法及装置 1020

 0

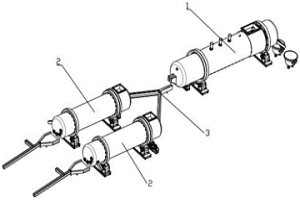

本发明提供一种从精矿制备成阳极铜的两步炼铜方法及装置，属于有色冶金领域，两步炼铜装置包括多元炉、火精炉和导锍管，多元炉正常运行时，炉体内从上往下分为上层气相区，中层渣相区，和底层冰铜区，在加料口下方主要为熔炼反应区，在靠近排烟口下方设有侧吹贫化反应区。多元炉内喷枪的特殊设计使得熔炼和贫化能够在一个炉内同时进行，可有效提高效率、降低成本。两步炼铜方法包括多元炉内和火精炉内两个反应过程，通过调控原料配比并对火精炉内通入气体进行实时切换，即可实现两步炼铜，可大大缩短炼铜工艺流程，降低铜锍运输的成本和有害烟气逸散。

冶金炉液压自动捅打机 1114

 0

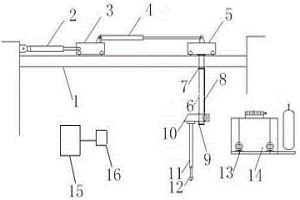

本实用新型属于有色冶金领域，涉及有色金属熔炼炉冶炼过程中加料口粘接及堵料时的捅打设备,具体为一种冶金炉液压自动捅打机；包括上部横梁，固定在两个固定位之间，上平面上设置有自带滚动轮的中间小车和水平移动小车，中间小车一端连接有固定在一侧的固定体的第一移动油缸，中间小车另一端连接有第二移动油缸，第二移动油缸另一端与水平移动小车相连接；水平移动小车的下端连接有导向立柱，导向立柱上端设置上限位凸起，下端设置有下限位及减震装置，侧面设置有齿条，齿条通过行走轮与垂直滑车相连接，垂直滑车下端与清渣杆一端相连接，清渣杆另一端与打击头相连接；本实用新型解决了传统工艺中熔炼炉下料口劳动强度大、用人多的缺点，具有高度自动化、自动化，且操作比较简单、方便、易学的优点。

高富氧底吹低耗能熔池熔炼技术 1100

 0

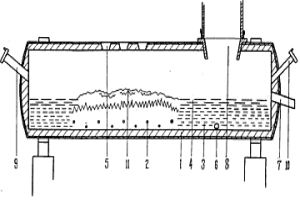

本发明提供一种高富氧底吹低耗能熔池熔炼技术,涉及有色冶金。包括氧枪、高富氧空气、铜锍、矿渣、矿料和烟道,其特征是高富氧空气通过设置于炉体底部的多只氧枪,由下向上,交叉高速喷射入熔池内的铜锍,在充分混合接触中,发生瞬间剧烈氧化反应,释放高能热量,在不添加任何燃料的情况下,完成矿料熔融成锍和炉渣。本发明和现有技术相比,具有熔炼过程无须添加燃料、节能、节氧、无二氧化碳排放、使用矿料粗放、生产规模易控,多金属捕集率高,氧枪使用寿命长等显著优点。因而本发明具有很好的推广使用价值。

多元炉铜熔炼装置 866

 0

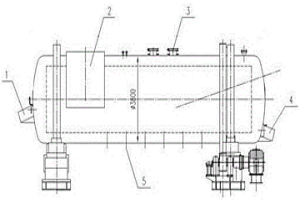

本实用新型涉及有色冶金领域，具体涉及一种能够处理低品位铜矿和复杂难处理的多金属以及含金、银高的贵金属伴生矿的一种多元炉铜熔炼装置；包括炉体，所述的炉体的顶部设有加料口，底部设有氧枪插孔，炉体的一侧端墙上设有放渣口，另一侧端墙上设有放铜锍口，其中放铜锍口为虹吸排放口结构，氧枪插孔内插有氧枪；本实用新型在底吹熔炼炉的基础上提供了一种多元炉铜熔炼炉装置，放铜锍口采用虹吸排放口结构，熔融态铜锍连续排放性好，排放铜锍量可控，投资成本降低，自动化程度高。

回转式冶金熔炼炉耐火材料的砌筑方法 776

 0

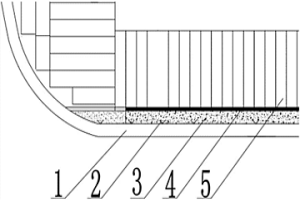

本发明提供一种回转式冶金熔炼炉耐火材料的砌筑方法，其中所述的工艺上，通过机械或人工的捣固的方法，使得镁质捣打料烧结炉底在最底层呈半环状，镁砂填缝层在中间，内衬耐火材料在最上层；优点为：在回转式冶金熔炼炉中，此炉底具有较大的机械强度、致密性好、坚韧性大和抗蚀性良好,炉底寿命显著延长，能有效保护炉壳不被烧穿，挽回巨大的经济损失，且施工工具方法简单,操作方便快捷。
