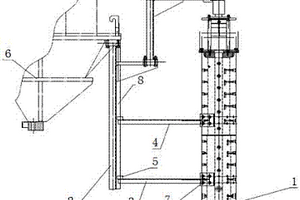

多流连铸机中间包烘烤装置 716

 0

本实用新型涉及一种多流连铸机中间包烘烤装置，属于冶金行业中间包烘烤设备技术领域。技术方案是：包含煤气系统、吹风系统、升降系统；升降系统包中的液压缸（2）与复合转轴（3）中的轴筒（4）驱动连接；煤气系统中的煤气集分管（21）固定在升降系统中的轴筒（4）上，煤气集分管（21）上设有若干个煤气支管（28），每个煤气支管（28）与一个烧嘴（8）的煤气入口相连接；吹风系统中的空气立管（12）与轴筒（4）相连接，轴筒（4）上设有若干个风支管（29），每个风支管（29）与一个烧嘴（8）的空气入口相连接。本实用新型的有益效果是：升温速度快、烘烤均匀、烘烤效率高。

快速拔取轧机换辊底座销轴的装置 399

 0

一种快速拔取轧机换辊底座销轴的装置，属于轧机设备检修工具技术领域，用于快速拔取轧机换辊底座销轴。其技术方案是：拉杆为长杆，拉杆垂直放置，拉杆下端有轴孔，定位杆为短杆，定位杆的后端有轴孔与拉杆下端的轴孔相对，转轴通过轴孔将拉杆的下端和定位杆的后端相连接，转轴与拉杆和定位杆为转动配合，定位杆水平放置，定位杆的前端与轧机机架的外侧顶紧连接，拉板为长方形板，拉板后端焊接在拉杆的中部，拉板前端与销轴的后端相连接。本实用新型结构简单、使用方便，实现了在轧机机架内的狭小空间对销轴拔插操作，可以快速完成拔取轧机换辊底座销轴，减少了操作时间，提高了维修工作效率。

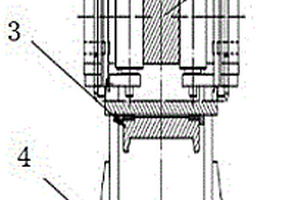

可以在线快速检修的连铸机大包回转台液压滑环 985

 0

一种可以在线快速检修的连铸机大包回转台液压滑环，属于炼钢连铸设备技术领域，用于多通道液压油路供油。其技术方案是：底座、进油底环、封盖顶环和多个出油滑环均为直径相同的钢制圆环，底座、进油底环、多个出油滑环、封盖顶环自下而上重叠放置，分别通过螺栓相连接，进油底环与滑环进油管固定连接，多个出油滑环内有油道相连通，每个出油滑环侧壁上分别有出油口，出油口与大包回转台活动转台液压缸所需油路通过软管连接。本实用新型可以在线利用大包回转台中心的空间狭小实施拆检和组装，检修耗时缩短一半，备件成本可减少2/3。解决了检修不便、检修时长、成本高等诸多问题，具有检修方便、检修时间短、成本低等诸多优点，值得推广应用。

球磨法制备的镁基储氢合金 1032

 0

本发明通过对镁基储氢合金的成分调整、微波熔炼、热处理和球磨工艺，使合金的结晶结构发生变化，获得的成品具有AB2结构和A5B19结构的构成比率之和为40％以上的特性。为了使镁基储氢合金拥有比现有产品更大的放电容量和储氢量，本发明采用了两次淬火和两次回火的热处理过程，获得了良好的综合性能效果。球磨工艺采用大、小球先后两次对粉碎后的合金进行球磨，伴随镁基储氢合金的均匀微粉化而使得表面积的增大，应用于镍氢蓄电池时，其电力输出特性明显提高，特别是产品的吸/放氢容量保持率和循环寿命得到了进一步改善。

汽轮机油净化真空分离罐导流装置 736

 0

本实用新型公开了一种汽轮机油净化真空分离罐导流装置，包括：导流孔板和密封垫，其特征在于，所述导流孔板上均匀分布有12个直径3mm的导流孔，在导流孔板两侧安装了密封垫保证安装位置的严密性。优选地，在真空分离罐的顶部和真空泵的入口管道上安装导流装置，两侧用密封垫片密封，起到了稳定流速，分布流场的作用。具有以下技术效果：避免了，采用入口门调节，并配合真空破坏阀也能实现；这样的话需要长时间的调整，且在启动初期真空泵抽油现象常有发生，为了实现以上功能，杜绝事故的发生，加装导流装置起到了引流和稳定抽吸的作用，很好的满足了系统的安全运行。

棒材冷床裙板挡钢装置 973

 0

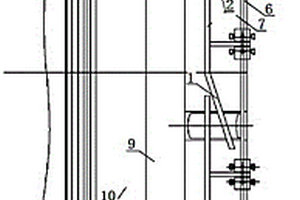

本实用新型涉及一种棒材冷床裙板挡钢装置，属于冶金行业棒材生产设备技术领域。技术方案是：包含挡板（1）、连接板（2）、销轴（3）、安装底座（4）和紧固螺栓（5），所述连接板（2）为L型，L型连接板（2）的一边通过销轴（3）转动连接在安装底座（4）上，所述安装底座（4）通过紧固螺栓（5）安装在冷床裙板侧墙板（6）上，L型连接板（2）的另一边与挡板（1）固定连接在一起，所述挡板（1）和冷床裙板辊子（8）接触部分设有圆弧形缺口。本实用新型的有益效果是：通过挡板能够有效防止钢材由于顶在冷床裙板侧墙板上或者其接缝处造成的钢材弯曲、无法下钢等事故，制作简单，操作方便，不用时可将挡板掀起。

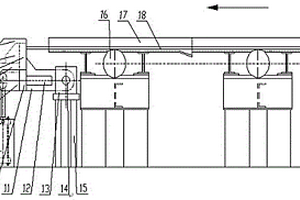

用于钢材端面对齐的弯臂式挡板 844

 0

本实用新型涉及一种用于钢材端面对齐的弯臂式挡板，属于冶金行业轧钢机械设备技术领域。技术方案是：包含立板（1）、筋板（2）、连接肋板（3）、辊道（16）和立板驱动机构，立板（1）按照钢材的运行方向设置在辊道（16）的前面，所述立板（1）垂直固定在筋板（2）上，立板（1）与筋板（2）之间设有多个连接肋板（3）；立板（1）的两端分别一个立板驱动机构，所述立板驱动机构包含连接板（5）、气缸（7）、挡板弯臂（11）、弯臂支架（13）、弯臂销轴（14）和支座（15）。本实用新型的有益效果是：能够改善挡板的受力状态，提高其稳定性和钢材的对齐效果，从而保证钢材产品质量，而且使用寿命长。

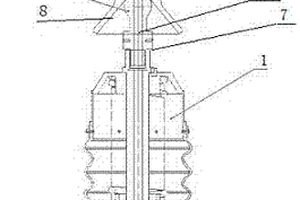

钢包自动吹氩保护结构 779

 0

本实用新型涉及一种钢包自动吹氩保护结构，属于冶金行业炼钢设备技术领域。技术方案是：包含底吹氩装置（1）、底吹氩装置球头（2）、上联接器（3）、球头下通气轴（7）和保护罩（8），所述保护罩（8）的上部外表面为球面（9），保护罩（8）的下部外表面为柱面（10），保护罩（8）套在底吹氩装置球头（2）上，保护罩（8）上部的球面（9）固定在上联接器（3）上，保护罩（8）下部的柱面（10）沿圆周方向上通过多个固定螺栓定位在球头下通气轴（7）上，球头下通气轴（7）设在底吹氩装置（1）内。本实用新型的有益效果是：能够有效的保护底吹氩装置球头，防止底吹氩装置球头受到损伤变形，保证其气密性，延长底吹氩装置球头的使用寿命。

连铸机大包回转台与液压滑环连接机构 761

 0

本实用新型涉及一种连铸机大包回转台与液压滑环连接机构，属于冶金行业连铸机设备技术领域。技术方案是：驱动支架（2）固定在大包回转台（6）上，驱动支架（2）上设有挡臂（8），上拨叉（3）和下拨叉（4）上下平行布置，上拨叉（3）和下拨叉（4）的一端通过圆弧形法兰（7）与液压滑环（1）连接，上拨叉（3）和下拨叉（4）的另一端分别设有叉爪（5），所述叉爪（5）通过挡臂（8）固定在驱动支架（2）上，叉爪（5）与挡臂（8）之间设有间隙。本实用新型的有益效果是：提高了大包回转台与液压滑环之间的连接稳定性，减小了对各自旋转对精度的要求，避免了液压滑环被拉倒的设备事故，强度高，不易磨损损坏和发生断裂，实用效果好。

球团环冷机台车间隙密合结构 1093

 0

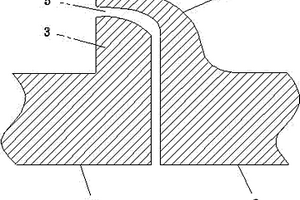

一种球团环冷机台车间隙密合结构，属于冶金球团生产设备技术领域，用于保证环冷机的运行和提高球团生产质量，其技术方案是：它由前台车的凸台和后台车的盖瓦组成，凸台位于前台车后端上部，凸台的前后侧壁与前台车后端平面垂直，凸台的上表面为小弧度曲面，盖瓦位于后台车的前端上部，盖瓦沿后台车前端边缘向前上方伸出，盖瓦伸出的前端到达前台车凸台的前侧壁，盖瓦下表面与前台车的凸台的后侧壁和上表面相匹配，盖瓦下表面与凸台的后侧壁和上表面之间有间隙。本实用新型的有益之处在于：凸台和盖瓦结合部分圆润，不容易卡料，也不易损坏；漏料极少，保证冷却的风压及风量均匀，稳定了球团矿物理化学指标，提高了产量和产品质量。

蒸汽过滤装置 927

 0

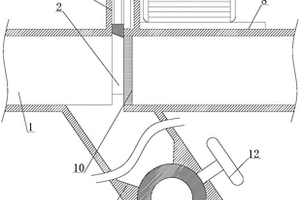

本实用新型涉及冶金蒸汽辅助设备技术领域，且公开了一种蒸汽过滤装置，包括蒸汽管，所述蒸汽管内壁的前后两侧均开设有限位槽，所述限位槽内部活动套接有刮杆，所述蒸汽管外壁的上端固定插接有限定套，所述限定套内部的左侧活动套接有支撑架，所述支撑架底部的前后两端分别与刮杆顶部的前后两端固定连接。在本实用新型中，当排污管内部积累的污垢需要清理时，打开球形阀后，污垢在内部高压蒸汽的压力作用下从排污管内挤压出来，实现不关闭蒸汽的同时将污垢清理出来，简单快捷，在驱动电机的驱使下圆盘带动支撑架和刮杆进行上下往复运动，刮杆会将过滤网左侧积累的污垢刮除下来，能够始终保持过滤网处于高效过滤状态，避免工作效率下降。

线材表面裂纹检测装置 1116

 0

本实用新型涉及一种线材表面裂纹检测装置，属于冶金行业圆钢物理性能检验技术领域。技术方案是：包含支架（1）、试样安装孔（2）、夹紧螺栓孔（3）、夹紧螺栓（4）、试样（5）和测量目镜（6），所述支架（1）为直径大于试样（5）的圆柱体，支架（1）的轴向设有与试样（5）相匹配的试样安装孔（2），支架（1）的径向设有与夹紧螺栓（4）相匹配的夹紧螺栓孔（3），测量目镜（6）固定在试样安装孔（2）的正上方；所述试样（5）通过夹紧螺栓（4）固定在支架（1）的试样安装孔（2）内，试样（5）的上端面与支架（1）的上端面在同一水平面上。本实用新型的有益效果是：方便试样的固定，能够准确的检测出线材表面裂纹深度，操作方便。

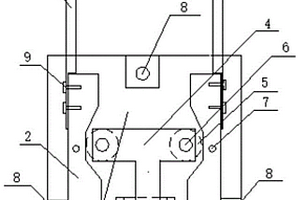

碳硫仪炉头O形环快取工具 856

 0

本实用新型涉及一种碳硫仪炉头O形环快取工具，属于冶金行业金属检化验技术领域。技术方案是：框壁（3）是由左框壁（16）和右框壁（17）连接在一起的长方形，左框壁（16）和右框壁（17）上分别设有活动片凹形卡槽（15），两个活动片（2）的一端分别插在左框壁（16）和右框壁（17）的活动片凹形卡槽（15）内，两个活动片（2）的另一端与勾片（1）的一端相连接，推拉杆（4）设置在两个活动片（2）之间，推拉杆（4）的两侧分别设有与活动片（2）滚动连接的活动轮（5）。本实用新型的有益效果是：能够方便快捷的取出套在碳硫仪炉头玻璃管上的O形环，保证O形环的完好，确保碳硫仪的检测结果，提高碳硫仪维护维修的效率。

尼龙工业衬板 837

 0

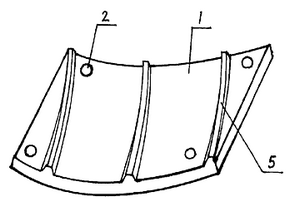

本实用新型推出了一种结构新颖的工业衬板。该衬板是用稀土含油改性尼龙制成,有弧面和平面两种形式,形状有方形、扇形、梯形等多种形状,衬板内加装有增强纤维夹层,在衬板上开有安装定位孔,并设有突起的扬料板条和筛料孔。该衬板具有高强、耐磨、耐高温、不粘料、使用寿命长的特点,可提高设备的作业率,减少设备的维修。该衬板特别适用于冶金、钢铁烧结行业的原料、混料、送料设备使用,也可用于其它行业需要加装衬板的设备上。

气体管道眼睛阀阀芯保护装置 778

 0

一种气体管道眼睛阀阀芯保护装置，属于冶金工业机械技术领域，气体管道眼睛阀阀芯保护装置包括防护壳体、连接耳板、螺栓、螺母，所述防护壳体一组两件，防护壳体圆周之上固连有连接耳板，连接耳板之上开有通孔，螺栓穿过连接耳板之上的通孔与螺母配合，防护壳体无连接耳板一侧留有安装缝隙，两防护壳体合到一起之后安装缝隙对应，阀芯连接筋板自缝隙中穿过，完成安装，达到保护效果，用防护壳体将阀芯密封保护起来，通过防护壳体遮挡和密封填料密封，避免阀芯受到风吹、日晒、雨淋及尘土覆盖和其它介质的腐蚀，最终保障眼睛阀密封效果，延长眼睛阀使用寿命。

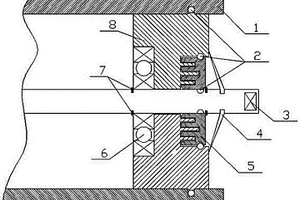

超高聚乙烯托辊 673

 0

超高聚乙烯托辊，它涉及一种托辊。以解决现有的输送设备上的托辊在使用时存在密封性差，长时间使用将会影响托辊内轴承的正常使用以及托辊一般为铁质托辊，笨重，能耗高，启动力矩大，且不耐腐蚀问题。超高分子量聚乙烯托辊包括筒体，位于筒体内的托辊轴，所述筒体与托辊轴之间设有轴承座，所述轴承座与托辊轴之间分别设有双密封轴承和环形槽状密封件；所述筒体、轴承座和环形槽状密封件均由超高聚乙烯材料制成。筒体、轴承座、环形槽状密封件均由超高分子量聚乙烯材料制成，其耐磨性、耐冲击性、耐腐蚀性好，质量轻，寿命长、启动力矩小，防尘防水的密封效果更加优良，也使轴承等部件运转更加顺畅，可广泛应用于矿山冶金、化工食品等行业。

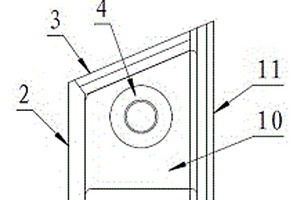

便于检修的冷床裙板 1034

 0

一种便于检修的冷床裙板，属于冶金技术领域，其技术方案是，它包括基体和顶盖，所述基体包括两条水平放置的纵梁和多个横梁，两条纵梁相互平行且高度不同，多个横梁位于两条纵梁之间并沿两条纵梁的长度方向分布，每个横梁的两端分别与两条纵梁固定连接，在纵梁两端横梁的中部均设有销孔，所述顶盖盖在两条纵梁之间的横梁上并通过螺栓与横梁连接。本实用新型采用分体式结构，顶面磨损后只需更换顶盖即可，基体无需更换，不仅降低了备件成本，减少了维修费用，而且顶盖的拆装操作不受空间限制，大大提高裙板的检修效率。

线材检测试样校直装置 813

 0

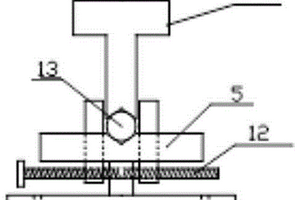

本实用新型涉及一种线材检测试样校直装置，属于冶金行业钢材检测技术领域。技术方案是：横梁（16）通过支撑立柱（15）固定在底座（14）上，液压缸（17）固定在横梁（16）上，液压缸（17）的活塞杆与上压板（1）驱动连接，上压板（1）上设有上压板V型槽（4）；下部支撑（5）固定在底座（14）上，下部支撑（5）上设有与上压板V型槽（4）相对应的下部支撑V型槽（6），下部支撑V型槽（6）两侧分别设有与下部支撑（5）滑动连接的滑块（9），所述下部支撑V型槽（6）两侧与下部支撑（5）滑动连接的滑块（9）通过丝杠（12）螺纹连接。本实用新型的有益效果是：能够对线材试样进行校直，校直效果好，提高线材试样的检测准确性。

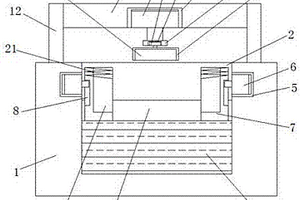

焦化废水处理回收装置 867

 0

本实用新型涉及一种焦化废水处理回收装置，属于冶金行业焦化废水处理回收设备技术领域。技术方案是：安装座（1）上设有矩形槽（2），矩形槽（2）两侧的内壁上各设有一个第一推杆电机和一个弧形板，两个弧形板相对的面上分别设有一个相互配合的弧形槽，弧形板的上方设有外螺纹（21），弧形板的下方设有一个与弧形槽（9）相连通的出油孔（10），矩形槽（2）的上方设有一个横板（13），第二推杆电机(15)固定在横板（13）的下方，第二推杆电机（15）与推动板（16）驱动连接，转轴驱动电机（18）固定在推动板(16)上。本实用新型的有益效果是：能够方便焦化废水表面上产生的悬浮油的收集和回收。

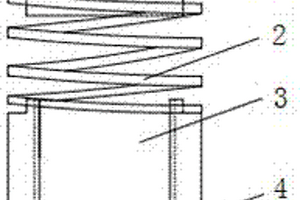

弹簧式铁水车车钩尾部防翘装置 863

 0

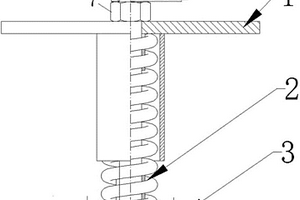

本实用新型涉及一种弹簧式铁水车车钩尾部防翘装置，属于冶金行业铁水车设备技术领域。技术方案是：包含上固定板（1）、缓冲弹簧（2）、下作用板（3）、导向杆（4）、橡胶防护垫板（5）、固定螺母（7）和限位开口销（8），上固定板（1）和下作用板（3）上下平行布置，上固定板（1）和下作用板（3）之间设有导向杆（4），导向杆（4）上设有缓冲弹簧（2），导向杆（4）的下端固定在下作用板（3）上，导向杆（4）的上端穿过上固定板（1），导向杆（4）的上端设有固定螺母（7）和限位开口销（8），下作用板（3）的下方设有橡胶防护垫板（5）。本实用新型的有益效果是：降低了车钩钩尾上翘的故障，保证了车辆稳定顺行。

用于短应力轧机接轴的铜套座 938

 0

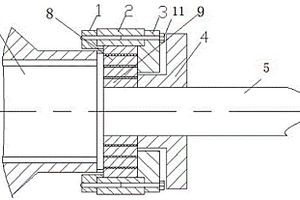

本实用新型涉及一种用于短应力轧机接轴的铜套座，属于冶金行业短应力轧机传动设备技术领域。技术方案是：包含压盖一（1）、轴承座（2）、压盖二（3）、挡盖（4）、花键轴（5）、扁头套（6）、铜套（8）、钢套（9）和石墨柱体（10），钢套（9）套在花键轴（5）上，铜套（8）套在钢套（9）上，铜套（8）的外表面支撑在轴承座（2）上，石墨柱体（10）均匀镶嵌在铜套（8）上，轴承座（2）位于扁头套（6）的一侧设有压盖一（1），轴承座（2）位于花键轴（5）的一侧设有压盖二（3）和挡盖（4）。本实用新型的有益效果是：可以承载传动带来的振动，避免了轴承损坏，满足高速、连续、稳定的生产特点。

多断面铸坯弧段导向装置 914

 0

本实用新型涉及一种多断面铸坯弧段导向装置，属于冶金行业连铸设备技术领域。技术方案是：辊座（4）通过基座（5）固定在连铸机弧段上，辊座（4）上设有一个托辊（3）和两个侧挡辊（2），两个侧挡辊（2）位于托辊（3）的两端，两个侧挡辊（2）的中心线与托辊（3）中心线垂直布置；所述侧挡辊（2）转动连接在辊子架（7）上，辊子架（7）转动连接在侧挡辊支撑座（8）上，侧挡辊支撑座（8）固定在辊座（4）上，定位销（10）插在辊子架（7）和侧挡辊支撑座（8）的定位孔上。本实用新型的有益效果是：能够在多断面铸坯之间进行快速切换，保证铸坯在拉出导向过程中的中心位置，避免不同规格断面铸坯在浇铸过程中出现跑偏、拉断和弯曲。

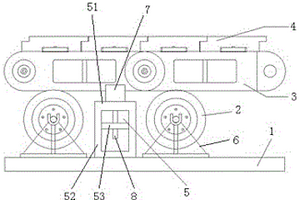

防止铸铁机链带跑偏的装置 743

 0

本实用新型涉及一种防止铸铁机链带跑偏的装置，属于冶金行业铸造设备技术领域。技术方案是：包含支撑槽钢（1）、滚轮（2）、链带（3）和滚轮支座（6），多个滚轮（2）分别通过滚轮支座（6）相对固定在两个平行布置的支撑槽钢（1）上，链带（3）设置在滚轮（2）上，其特征在于：在链带（3）的两侧分别设有多个相对布置的挡轮（7），所述挡轮（7）通过挡轮轴（8）转动连接在挡轮支架（5）上，所述挡轮支架（5）固定在支撑槽钢（1）上。本实用新型的有益效果是：铸铁模在铸铁机链带传送过程中，通过链带两侧的挡轮可以有效的防止链带发生跑偏落道事故，保证铸铁机的正常生产，提高铸铁机稳定运行率。

自由锻锤将方钢锻造为圆钢的装置 1122

 0

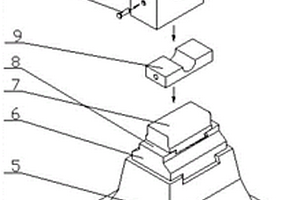

本实用新型涉及一种自由锻锤将方钢锻造为圆钢的装置，属于冶金行业锻造设备技术领域。技术方案是：包含砧座（4）、下碰模（9）、上碰模（10）、碰模箱（11）和销子（12），所述碰模箱（11）为上下开口的矩形箱体，碰模箱（11）固定在砧座（4）上，上碰模（10）和下碰模（9）均为与碰模箱（11）相匹配的矩形，下碰模（9）的两侧分别通过销子（12）固定在碰模箱（11）上，上碰模（10）置于下碰模（9）的上方，上碰模（10）和下碰模（9）的相对面上分别设有半圆形凹槽。本实用新型的有益效果是：可以大大提高将方形坯料钢锻造为圆钢的加工精度，降低加工难度。

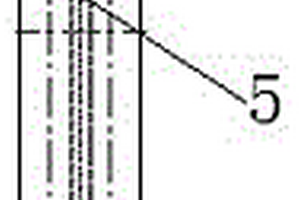

圆钢热顶锻试验限位装置 738

 0

本实用新型涉及一种圆钢热顶锻试验限位装置，属于冶金行业圆钢热顶锻试验设备技术领域。技术方案是：包含支撑块（1）、弹簧（2）、调节旋钮（3）和底座（4），所述支撑块（1）和底座（4）均为阶梯圆柱型，调节旋钮（3）为圆筒形，调节旋钮（3）与底座（4）螺纹连接，弹簧（2）设在底座（4）上，支撑块（1）压紧在弹簧（2）上，所述调节旋钮（3）阶梯圆筒型，调节旋钮（3）直径较小的一端与弹簧相连接。本实用新型的有益效果是：在圆钢热顶锻试验时，能够使试样的压缩高度保持一致，满足试验要求，从而保证试验结果的准确性。具有结构简单、成本低廉、操作方便、工作可靠等优点。

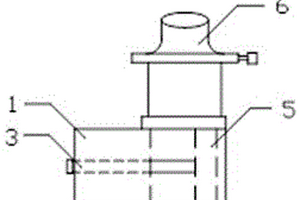

有机粘结剂造球专用立式混匀设备 985

 0

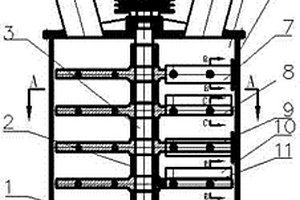

本实用新型涉及一种有机粘结剂造球专用立式混匀设备,属于冶金技术领域。技术方案是:包含筒体、搅拌轴、混料板、入料口、排料口,筒体上设置入料口、排料口,搅拌轴上设置若干混料板,位于筒体内,所说的混料板在搅拌轴上分层设置。本实用新型的有益效果:结构简单,维修方便,造价低,搅拌轴上的多层混料板高速旋转时的径向圆周运动与自由落体垂直运动的物料充分接触达到混匀效果;同时刮板防止铁精粉过湿时沾壁堵塞,变频调速可以实现对产量、物料停留时间、混匀效果进行调整以满足生产需要。

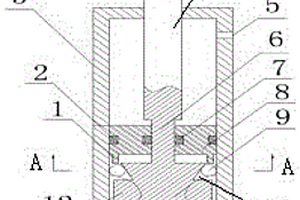

顶升液压缸 643

 0

本实用新型涉及一种顶升液压缸，属于冶金行业设备检修技术领域。技术方案是：活塞杆细端（6）穿过浮动活塞（8）与定卡活塞（12）固定连接，所述定卡活塞（12）的下部为与缸筒（3）的内径相匹配的圆柱形，定卡活塞（12）的上部为圆锥形，定卡活塞（12）上部的圆锥面、定卡活塞（12）下部的圆柱上端面和缸筒（3）内壁之间形成一个能够容纳滚子（9）的斜面槽（13），若干个滚子（9）通过弹簧圈（10）卡在斜面槽（13）内，浮动活塞（8）的下端面上设有与斜面槽（13）相对应的开卡套环（1）。本实用新型的有益效果是：能够把大型或重型设备顶到一定高度，而且能够长时间稳定地承受外负载而无任何位移，提高定位稳定性。

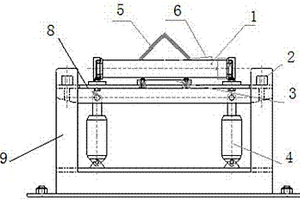

在线检测型钢扭转度的装置 667

 0

本实用新型涉及一种在线检测型钢扭转度的装置，属于冶金行业型钢生产设备技术领域。技术方案是：包含检测托辊（1）、调节螺栓（2）、水平仪（3）、液压缸（4）、轴承座（7）、托板（8）和固定支架（9），托板（8）设在固定支架（9）上，托板（8）的两侧分别设有调节螺栓（2），托板（8）的上方设有检测托辊（1）和水平仪（3），所述检测托辊（1）的两端通过轴承座（7）固定在托板（8）上，托板（8）的下方设有液压缸（4）。本实用新型的有益效果是：能够实现在线准确的检测型钢的扭转度，避免出现批量性缺陷。

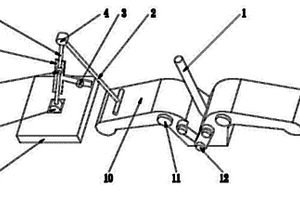

工位夹持器的定位检测装置 714

 0

一种工位夹持器的定位检测装置，属于冶金设备检测装置技术领域，用于工位夹持器精确定位，其技术方案是：它包括连杆、活动连杆、接近开关、感应片，连杆的一端固定在工位夹持器的单臂上，连杆的另一端与活动连杆的上端铰接连接，活动连杆的下端与工位夹持器侧面的固定平台铰接连接，接近开关分别固定在活动连杆上，感应片分别固定在固定平台的与工位夹持器夹持或放开工件时的相应位置上。本实用新型的接近开关通过与固定平台上的感应片产生感应信号而发出开、关信号，信号稳定可靠，避免了工件夹持器温度过高而影响到接近开关磁性情况的发生，也避免了夹持不到位或过位，实现了工位夹持器的精确定位，具有结构简单、性能可靠、不易损坏的优点。

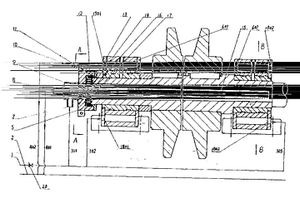

双水内冷托辊 870

 0

这种双水内冷托辊属于冶金连铸机设备。本实用新型在托辊轴部安装了冷却水旋转接头,旋转接头能够保证托辊轴在旋转过程中使冷却水通过旋转接头内部的布水口与受水口、轴套流进托辊空心轴内部后又顺利流出,保证轴部冷却。本实用新型托辊轴部得到冷却的同时,轴承座冷却水通过轴承座进水口进入轴承座内的环形冷却水通道后流出,保证轴承座内的轴承得到冷却。
