河南有色金属火法冶金技术理论与应用

含锌物料中有价金属回收综合处理工艺 659

 0

本发明涉及一种冶金工业中有色金属回收利用的综合处理技术,特别是涉及一种复杂含锌物料中有价金属的综合回收处理工艺。对湿法炼锌生产中富含锌、镉、铜、镍有价金属的净化渣采用如下步骤进行综合处理:1)浸出:首先对含锌物料用硫酸溶液浸泡,使其中的有价金属全部转入溶液中;2)铜萃取:浸出得到的滤液进入铜萃取工序萃取提铜;3)调酸:对从铜萃取得到的不含铜的溶液进入调酸处理,然后4)将酸度pH值在4.7～5.3之间的滤液除铁,滤液进入下一工序置换除镉;5)置换:在除铁后的溶液中加入锌粉,将溶液中的金属镉置换,得到海绵镉以及不含镉的溶液,不含镉的溶液备用,海绵镉经压制得到镉饼;6)锌粉置换后液浓缩结晶,得到结晶硫酸锌。

包含假合金过渡层的Zn-Al-Fe合金复合轴套的制备方法 777

 0

本发明公开了一种包含假合金过渡层的Zn‑Al‑Fe合金复合轴套的制备方法，该轴套将液态的Zn‑Al合金与经过内表面处理的Fe合金套进行固‑液复合，制得的Zn‑Al‑Fe合金复合轴套具有高刚度、高强度、高弹塑性、高阻尼性以及高耐磨性，能有效承受重载荷磨损、减振及消音，减少结构的损坏和失效，解决了单一材料的性能缺陷的问题。本发明将Zn‑Al合金溶液与不同种类的铁合金以冶金方式结合，并真空扩散退火在Zn‑Al合金与Fe合金之间冶金扩散产生假合金过渡层，填充由晶格畸变产生的缝隙，制备出包含假合金过渡层的高强高阻尼的Zn‑Al‑Fe合金复合轴套。

双金属矫直辊及其制造工艺 686

 0

本发明公开了一种双金属矫直辊及其制造工艺,该双金属矫直辊的辊面和辊芯材料分别采用抗磨耐热钢和微合金化铸钢,辊面和辊芯采用双液双金属复合铸造工艺成形,矫直辊成形时,两种金液属同时浇注,在辊芯材料和辊面材料的界面结合处设置有钢板,浇注时保持钢板两侧的金属液液面上升速度相等,凝固后实现了辊面材料和辊芯材料的界面冶金结合,本发明的双金属矫直辊使用寿命延长和生产成本降低,适用于轧钢机械耐磨工艺设备。

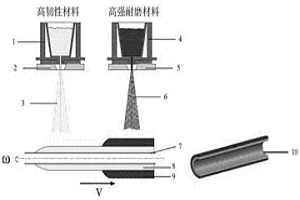

喷射成形复合材料TBM刀圈的生产工艺 828

 0

本发明提出了一种喷射成形复合材料TBM刀圈的生产工艺，属于机械制造与加工领域，工艺步骤包括喷射成形复合管坯、下料、锻造成形、锻后退火、粗加工、调质热处理、精磨等。本发明工艺形成的刀圈，为复合材料型刀圈，起支撑作用的部分主要为抗冲击韧性高、价格低廉的低合金钢材料，刀圈负责破岩的刃部为耐磨性好、具备一定抗冲击性能的模具钢材料，而过度区域，为高温一次喷射成形双金属界面，冶金结合充分、结合强度高，刀圈成本降低的同时、很大程度上，降低合金元素的使用，且整个制造工艺，省去了冶炼、精炼、电渣重熔等系列高能耗的冶金过程，值得推广应用。

金精矿中伴生金属锌的回收工艺 727

 0

本发明公开了一种金精矿中伴生金属锌的回收工艺,属于湿法冶金领域。该方法以氯酸钠作氧化剂,采用氧化中和法使溶液中铁离子进入沉渣;净化滤液采用适当级数逆流萃取、洗涤、反萃工艺,产出硫酸锌溶液;当反萃硫酸锌溶液富集到一定品位后,该锌溶液经进一步分步除杂,制成精制硫酸锌溶液,以碳酸氢铵作为沉淀剂,产出碱式碳酸锌成品,沉淀贫液蒸发回收硫酸铵。该工艺将萃取与沉淀流程相结合,是一种有效的多金属综合回收工艺,工业应用前景广阔。

石墨电极的制备方法 1058

 0

本发明公开了一种石墨电极的制备方法，包括固体炭质和粘结剂，其中固体炭质包括石墨焦、针状焦、沥青焦、冶金焦、无烟煤、天然石墨和石墨碎；且粘结剂包括粘结沥青和合成树脂，并且在生产加工的过程中还使用到一些辅助物料，包括石英砂、冶金焦粒、氧化钙、三氧化二铁和铜粉；同时还需要准备浸渍剂，浸渍剂包括蒽油。该石墨电极的制备方法通过加入氧化钙、三氧化二铁和铜粉，从而能够有效提高成品石墨电极的强度，使其具有更高的强度；通过对石墨材料浸渍处理后，从而减少了材料产品表面的孔度，提高密度，增加抗压强度，降低成品电阻率，还能够使得在后续对原料进行机械加工时灰粉不致飞扬，并且能够得到较光滑的产品表面。

各向同性等静压石墨密封材料及其制备方法 1031

 0

本发明涉及一种各向同性等静压石墨密封材料，所述石墨密封材料的配料包括骨料煤、粉料煤、粘接剂和浸渍剂。一种各向同性等静压石墨密封材料的制备方法，包括以下步骤：S1、混捏，S2、磨粉，S3、压制，S4、焙烧，S5、浸渍，S6、碳化。本发明的目的在于克服现有技术中的不足，提供一种各向同性等静压石墨密封材料及其制备方法，提高等静压石墨的强度、密度以及纯度。

电解铝用低成本碳素阳极及其制备方法 734

 0

一种电解铝用低成本碳素阳极及其制备方法，其原料按重量百分数由80~85%的骨料和15~20%的粘结剂组成，所述骨料按重量百分数由50~60%的粒度为2~6mm的酸碱除灰后的炭化稻壳、15~20%的粒度为0~1mm的无烟煤、12~16%的粒度为2~6mm的石油焦和12~16%的粒度为0~1mm的人造石墨组成，所述粘结剂按重量百分数由60~70%的改性酚醛树脂和30~40%的改性沥青组成，所述骨料经预处理后与粘结剂一起进行混捏、模压成型、焙烧、冷却等工序即可成成品；本发明以碳化稻壳和无烟煤为主要骨料代替石油焦，可减轻我国石油进口压力，缓解工业快速发展带来的石油匮乏的危机，达到有效利用农产品的副产品，降低铝电解成本的目的。

减振用层状复合板及其制备方法 826

 0

本发明提供了一种减振用层状复合板及其制备方法，该层状复合板包括板Ⅰ、板Ⅱ及板Ⅲ，板Ⅰ、板Ⅱ及板Ⅲ从上到下依次设置，板Ⅱ为钢板，制备板Ⅰ和板Ⅲ的原料均是由以下质量份数的各组分组成：Al 26~28份、Zn 72~74份，本发明制备出的层状复合板改变传统减振板性能单一的问题，通过将液态的Zn‑Al合金与经过表面处理的钢板进行液‑固‑液复合，制得界面冶金结合的Zn‑Al/钢/Zn‑Al层状复合板，具有高刚度、高强度和高弹塑性，能有效起到减振作用，减少了结构损伤和功能失效的情况，实现了两种金属材料优异性能的互补；用本发明提供的制备方法进行液‑固‑液复合制备Zn‑Al/钢/Zn‑Al层状复合板，可以有效促进冶金结合，操作简单、节能、经济效果明显。

UHPφ650mm超高功率石墨电极的生产方法 959

 0

本发明公开了一种UHPφ650mm超高功率石墨电极的生产方法，采用P66油系针状焦和液体改质沥青为主要原料，其生产方法包括以下工序：成型工序、一次焙烧、浸渍工序、二次焙烧、LWG内串石墨化工序和机加工生产工序，通过采用12～24mm以上大颗粒针状焦，有效增加制品在热环境下的透气性，减少裂纹产生的几率，保证产品质量可靠性能稳定；抽真空采用水循环和罗茨真空组合泵组，浸渍罐内的真空度达到0.09Mpa以上，加压压力稳定在1.4 Mpa～1.6Mpa，在高压力高真空的工艺条件下，使增重率控制在12～14%的范围内。本发明所制备的UHPΦ650mm石墨电极制品，抗折强度达到11.0Mpa以上，具有良好的抗热震性能和较高的适宜性。

铅炉渣磁选富集有价金属及其冶炼 797

 0

本发明是从炼铅炉渣中磁选富集多种有价金属,使其品位达到可供工业利用。所得富集物可以作为返料,返回烧结工段,以增加金、银、铅产量;亦可单独熔炼并将熔炼产物分别提取金、银、铅、铜、镍、钴等有价金属或其化合物。使原来没有使用价值的废物,变成可供工业利用的资源,增产有用金属,减少环境污染。以年产5万吨铅的冶炼厂计,每年可增产铅3千吨、铜6百吨、银3吨、金100公斤,总产值可达3500万元,而成本不超过700万元。如能在全国推广,不仅效益可观,且可减少有色金属供应的紧张。

攀西钛精矿制备富钛料的方法 700

 0

本发明公开了一种攀西钛精矿制备富钛料的方法，本方法主要包括钛精矿选矿、冶炼、筛分、氧化焙烧、还原焙烧、碱浸、加压酸浸、煅烧等步骤。本发明公开了制备合格沸腾氯化原料低硅钙钛精矿中的CaO和SiO₂最高含量，为选矿工序提供了生产目标，确保钛的综合利用；在氧化－还原工序之后加了碱浸除硅，得到的产品中的CaO和SiO₂含量更低，更利于大型沸腾氯化进行；本发明将钛铁矿中的铁元素制成生铁，价值较高并且减少其二次污染；冶炼破碎产生的小颗粒酸渣可直接作为产品销售或用做硫酸法钛白原料，减少再回炉的能耗，合理地利用了钛资源；本发明酸浸过程中酸的浓度和液固比都较低，浸后母液可完全实现循环利用，减少废液处理。

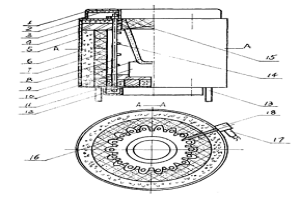

红外全反射式工业炉 788

 0

本实用新型提供了一种红外全反射式工业用炉。它采用红外辐射加热元件做为加热元件,并采用全棉结构保温层,封闭式加热方式,炉体内腔有热反射面和导热谐振腔,并设置有温度传感器和温度变送器,可实现计算机自动控制。本实用新型可快速加热、节省能源,减少被加热材料的氧化损耗和环境污染,具有较高的热利用率。本实用新型可用于冶金、机械、轻工、化工、建材等行业熔炼、加热、保温、热处理等工艺。

从铜冶炼的铅银铋渣中回收有价元素的方法及其装置 912

 0

本发明属于有色金属冶金行业，尤其涉及一种从铜冶炼的铅银铋渣中回收铅、金、银、铋、铜、砷、硫几种有价元素的方法及其装置，通过底吹合金炉上部加料口加入铅银铋渣、铜渣、还原剂和造渣熔剂几种物料，在高温条件下发生还原反应，生成金属铅、金属铋和铜锍；在底部浸没燃烧装置所供高压燃气的搅拌作用下，沉积于底部的铅液不断被吹起弥散到上部熔体中，通过铅液对金、银、铋的不断捕集，得到富含金银的铅铋合金；铅银铋渣中的铜在高温及铁屑、还原剂的作用下形成铜锍，且富集有砷；本发明方法熔炼强度大、作业效率高、金属回收率高，装置密闭性好、热量损失少、能源消耗低，自动化水平高，劳动强度小，能够快速实现转炉，操作便捷，稳定性好。

矿石连续还原与热送炼钢装置 840

 0

本实用新型属于冶金技术领域，尤其涉及一种用于矿石连续还原与热送炼钢装置，包括振动式旋风还原炉、设置于振动式旋风还原炉一侧的矿粉制球预热装置、设置于振动式旋风还原炉的一端的电炉熔分冶炼装置和燃料喷吹装置、连接在矿粉制球预热装置上的除尘装置、连接在振动式旋风还原炉、矿粉制球预热装置和电炉熔分冶炼装置上的水冷却装置以及用于控制上述部件的电气控制装置，本实用新型熔炼铁、炼钢为一体，直接由矿石生产有害元素低的优质钢水；适用于生产优特钢，100%矿石炼钢，不需用废钢，且本实用新型系统密封性完好，无煤气、粉尘泄漏有效的保护了周围的环境。

铸态球墨铸铁及其生产方法 1085

 0

本发明公开了一种铸态球墨铸铁，该新型铸态球墨铸铁的化学组成成分按重量百分比为：碳C 3.5～3.8 %，硅Si 2.6～2.9 %，锰Mn 0.15～0.45%，镁Mg 0.025～0.035%，硫S ≤0.02%，磷P ≤0.05%，余量为铁Fe。该铸态球墨铸铁的生产工艺是把清理干净的各原料进行熔炼，由茶炉嘴倒进球化包内进行球化，球化处理在密封的球化包内进行，包盖与铁水保持在10cm左右进行，这样包内瞬间形成正压，使球化反应在无氧状态下进行，提高了铁水的冶金质量，防止了镁的氧化烧损。本发明的生产工艺常规的铸造行业截然不同，球化剂的加入量为传统工艺的70%左右，改进了传统的球化处理方法，不需要退火处理，延长了球化包的使用寿命，达到了节约成本、改善环境的目的。

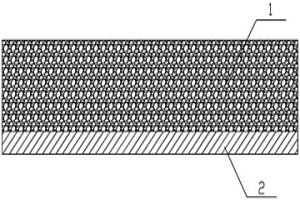

自带钎料的硬质合金块及其制备方法 607

 0

本发明公开了一种自带钎料的硬质合金块具有双层结构，在所述硬质合金块的下表面复合有钎料合金层。钎料合金层的厚度根据钎料填缝大小可在0.01～20mm之间调整。钎料合金层为纯铜、铜基、银基、锰基、钯基、钛基钎料中的一种。制备时，钎料合金经熔炼、挤压、拉拔工序制备成盘丝状待用；硬质合金块表面经去油、喷砂，保证待焊面无油、无杂质、无氧化；然后用热喷涂设备将盘丝状钎料合金喷涂在硬质合金块的待焊面，形成一定厚度的钎料合金层。本发明的优点在于装配精度高且方便；由于复合在硬质合金块上的钎料层厚度可以控制，实现了钎料的定量精确添加；而硬质合金与钎料界面间形成冶金结合，钎焊过程中提高了钎料对硬质合金的填缝性。

复相蜂窝陶瓷与钢铁复合材料及其制备方法 779

 0

本发明公开了一种复相蜂窝陶瓷与钢铁复合材料及其制备方法，该复合材 料以钢铁为基体，以复相蜂窝陶瓷为增强相，并采用铸造法将所述基体和增强 相复合为一体；制作时，首先，对ZrO2-Al2O3复相蜂窝陶瓷进行表面预处理； 然后，把ZrO2-Al2O3复相蜂窝陶瓷固定在砂型中；最后，将熔炼好的钢铁金 属液浇注到铸型中，冷却凝固成型后即得所述复相蜂窝陶瓷与钢铁复合材料； 该复合材料成本较低，耐磨性和韧性较好，主要应用于冶金、建材、矿山、耐 火材料及电力等领域物料破碎及研磨装备中的耐磨件。

球磨机钢球的斜轧法制造工艺 961

 0

本发明属于冶金机械生产领域，具体说是球磨机钢球的斜轧法制造工艺。其特征在于化学成分为(重量百分比)：C : 0.65?0.90％, V : 0.3?0.9％, Nb : 0.2?1.0％, Si : 0.2?1.4％，其余为铁。制备步骤为：(1)称量；(2)将原料粉碎，混合、搅拌；(3)熔炼；(4)将钢液浇注；(5)锻造；(6)斜轧。这种钢球采用新型的斜轧法工艺制造，生产效率高，产品的废品率低，原料价格低廉，制备工艺简单，具有较高的实用性和推广应用价值。

高致密度钼铌合金靶材及其制备工艺 686

 0

本发明公开了一种高致密度钼铌合金靶材及其制备工艺，首先按重量百分比计量称取以下组分：铌粉5%~15%，氢化锆0.1%~0.8%，余量为钼粉，研磨、混匀后采用冷等静压压制成型，再进行真空烧结，或者在氢气气氛中预烧结后再进行真空烧结，最后机加工，即得。本发明利用氢化锆的活化作用，采用普通的粉末冶金工艺直接制备高致密度的钼铌合金溅射靶材，工艺简单，成本低；同时避免了气孔造成的微粒飞溅，保证了镀膜质量；克服了熔炼铸造工艺组织粗大、成分不均，热压、热等静压工艺的渗碳、成本高，锻造或轧制加工流程长、成品率低的缺点。

不锈钢碳钢双金属高铁复合道岔用钢的制备工艺 936

 0

一种不锈钢碳钢双金属高铁复合道岔用钢的制备工艺，分别熔炼不锈钢、碳钢，待不锈钢、碳钢成分都调整好以后，首先在1650 ℃的温度条件先在型腔下部浇铸不锈钢10 mm，待不锈钢浇铸完毕后，立即在1630 ℃条件下浇注碳钢，直至浇注完成；本发明待不锈钢和碳钢两种成分完全调整后，按顺序将钢液分别注入型腔，获得了良好的冶金结合处层，晶粒细小分布均匀，不存在夹杂、裂纹、气孔、显微疏松等缺陷。

旋回破碎机衬板的双金属复合方法 622

 0

本发明公开了一种旋回破碎机衬板的双金属复合方法，属于铸造技术领域，所述双金属复合方法需要使用一种浇注装置，所述双金属复合方法包括下述步骤：将熔炼好的碳钢钢水以1550℃‑1600℃的浇铸温度从浇注装置的浇注口浇入铸造型腔中，直至第一观察孔看到有金属液流该观察孔，停止钢水的浇铸；待碳钢层温度降至1150℃‑1500℃范围内时，从浇注装置的浇注口浇入1480℃‑1550℃高铬铸铁铁水，直至高铬铸铁铁水充满冒口，停止浇注；保温、打箱、落砂、清理后即可得到双金属复合的旋回破碎机衬板，两种金属能够进行较好的冶金结合，解决高铬铸铁衬板易碎裂问题的同时大幅提高衬板的使用寿命，采用本发明方法制备的旋回破碎机衬板使用寿命是普通锰钢衬板的2‑3倍。

油漆添加剂制作改性装置及其工艺 925

 0

本发明涉及粉末冶金技术领域，具体涉及一种油漆添加剂制作改性装置及其工艺，利用硅烷偶联剂同一分子中含有两种不同化学性质基团的特性，将铁粉与碳粉在搅拌器中混合，同时喷洒添加剂，通过硅烷偶联剂作为桥梁，将铁粉与碳粉化学键合，形成铁碳合金粉，与其他方法相比，本发明省却了高温熔炼设备，降低了企业的成本，同时减少了能源的损耗，不污染周围的环境；总的，该发明具有费时短、成本低、操作简单、铁碳粉粒度小、成分均匀、机械性能得到提升的优点。

节能致密型电熔Cr₂O₃的制备方法 875

 0

本发明公开了一种工艺简单且环保、成本低廉、无夹生料产生,操作方便、使用效果良好，并具有致密高、抗侵蚀、冲刷性能更好的节能致密型电熔Cr₂O₃的制备方法。把粒度为325目的氧化铬绿细粉放入料仓，加入电熔铬颗粒,颗粒粒度为0.1‑0.5mm,在料仓壁上加设超声波发生装置，进行搅拌,在搅拌时，开启超声波发生装置，搅拌和超声波同时进行0.3‑1小时，搅拌后,置于造粒机内造粒机的转速为2~20转/分钟，制得球形坯体，氧化铬球体的直径为0.2~8mm；进行熔炼,结束完成后，冷却，结晶，破碎，得到这种节能致密型电熔Cr₂O₃。本发明用于制造煤化工、冶金等行业，制品具有优秀的抗侵蚀、抗渗透性能。

铸渗高碳高铬含锰耐磨复合材料的制备方法 914

 0

一种铸渗高碳高铬含锰耐磨复合材料的制备方法，包括以下步骤：首先，按照铬、碳、锰、氮和镍的质量比百分比为（57~66）：（5.5~6.5）：（5~15）：（0~0.15）：（2~5）称取原料，然后向合金粉末中依次加入聚乙烯醇缩丁醛和无水乙醇充分混合后形成涂料，将涂料涂覆在铸型型腔对应部位，引燃固化后将熔炼钢液在温度为1550～1600℃的条件下浇入铸型内，自然冷却后，取出铸件，将铸件在900~1000℃条件下进行水韧处理，即得到产品；本发明通过加入锰以及后续的热处理工艺，获得的铸渗层与基体具有良好的冶金结合，形成的奥氏体基体含大量碳化物及氮化物的合金层，材料的表面硬度得到提高。

织构镍钨合金复合基带的制备方法 905

 0

本发明公开了一种织构镍钨合金复合基带的制备方法，属于强化高温涂层超导体织构金属基带的合成技术领域。本发明的内外层初始坯锭均采用熔炼法制备，采用拉拔成型来获得镍钨复合坯锭，效率高，成本低廉，拉拔后采用扩散退火使内外层元素进行互扩散在界面处形成冶金结合，使复合坯锭界面结合强度更高。

低合金铸钢衬板及其制备方法 1005

 0

一种低合金铸钢衬板及其制备方法，原料的重量百分比为：碳0.34‑0.44%，硅0.6‑1.2%，锰1.5‑2.3%，铬0.3‑0.6%，钼0.3‑0.8%，镍0.1‑0.4%，铌0.01‑0.05%，硼化钨0.001‑0.004%，稀土0.01‑0.03%，铝0.05‑0.09%，余量为铁和不可避免杂质。制备方法为：制作符合目标衬板的形状和尺寸要求的铸型，烘干处理，将制备原料熔炼后浇铸到铸型中，清砂后热处理，制得低合金铸钢衬板。经过检测，本发明衬板表面硬度较高，韧性较好，综合力学性能优良；不仅适用于衬板材料，对电力、采矿、水泥、冶金等行业的相关耐磨备件都可采用，性价比较高。

用过滤网代替易割片的砂型铸造工艺 970

 0

本发明是有关于一种用过滤网代替易割片的砂型铸造工艺，其包含以下步骤：制作锤头模样砂型上型和下型，并预留内浇口位置；在冒口与锤头模样之间设置过滤网，并使该过滤网与锤头模样成为一体；在直浇道上靠近浇口杯的位置设置过滤网；在上型和下型上刷涂料至不露砂；将上型和下型合模，打上卡子或压足压铁，并将其分型面用防火泥条封堵；加放浇注系统，熔炼浇注液后，进行浇注。本发明可以不费力地将冒口去掉，有时开箱后冒口会自然脱落，降低了劳动强度，提高了生产效率，且冒口沿过滤网片断开，无带肉现象，降低了废品率；直浇口处放置过滤网能阻止钢渣进入铸型型腔，净化了钢水，提高了冶金质量；从而提高铸件的性能。

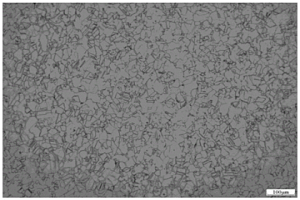

高室温延伸率的变形镁合金及其制备方法 792

 0

本发明本属于有色冶金领域，具体涉及变形镁合金及其制备方法，公开了一种高室温延伸率的变形镁合金及其制备方法，提供一种高室温延伸率的变形镁铝系合金，其化学成分为：Al≤2%，Mn≤0.2%,Ca≤0.4%,余量为镁，室温延伸率可以达到24%，在此基础上可以较为容易的完成轧制、挤压、冲压等塑形变形；同时提供一种制备该合金的方法，即在纯镁锭中添加Al、Mn、Ca等元素，熔炼成镁铝合金，利用该方法制造的变形镁合金，晶粒细小均匀，性能优异，可用于航空、航天、电子和汽车等行业。

高硅铝合金与可伐合金钎焊用钎料的制备和使用方法 697

 0

本发明公开了一种高硅铝合金与可伐合金异种材料焊接用钎料的制备和使用方法，其中制备方法包括按照质量百分数15%‑45%Al30Si合金、18%‑30%Cu、0.5%‑5%Ni和余量为Al称取原材料、原材料的打磨与清洗、原材料的高温熔炼、急速冷却制备箔状钎料等步骤，使用方法包括待焊面预处理、箔状钎料的预处理以及焊接过程；本发明是为了解决高硅铝与可伐合金异种材料之间性能差异较大，焊接较为困难的问题；本发明所制备的箔状钎料厚度一致，成分均匀，钎料在高温焊接过程中与高硅铝合金和可伐合金母材中的元素发生冶金反应，形成新相，且形成的焊缝连续性好，致密性高，具有高的连接强度，可以广泛的用于T/R模块壳体的封接。
