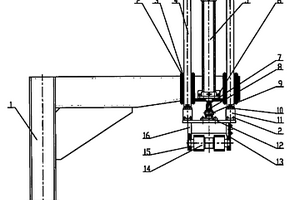

开卷机压辊装置 896

 0

本实用新型属于冶金行业板带轧机的辅助装置,主要涉及的一种开卷机压辊装置,由L型支架(1)、支座(16)、导柱(4)、气缸(5)及压紧辊(14)组成,L型支架(1)一端固定在开卷机箱体上,另一端设置有左右对称的两个导柱(4),在两个导柱之间设置有气缸(5);两个导柱(4)分别穿过与L型支架连接的铜套并与铜套之间间隙配合;构成导柱相对L型支架可上下滑动的结构,导柱(4)、气缸(5)的下端均固定在L型支架下方的支座(16)上,压紧辊(14)通过压板(13)装于支座(16)上。本实用新型安装、调试方便,其压紧辊辊面长度短,易加工,消除了料卷头部会发生严重的打皱现象,真正起到导向以及辅助送料的作用。

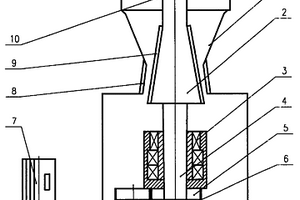

液压旋回式圆锥破碎机 1050

 0

本实用新型的一种液压旋回式圆锥破碎机,涉及破碎设备,其由电动机通过皮带轮、齿轮带动偏心轴套部转动,偏心轴套部采用三个滚动轴承支撑,主轴下端插在偏心轴套部内、主轴上端固定动锥部、动椎部上端设置液压系统部,架体(1)上部为深腔型破碎腔,进料口大。其是用于破碎坚硬、中硬度各种矿石和岩石的中、细碎新型液压旋回式圆锥破碎机,增大了入料粒度,具有破碎比大、运行平稳、工作可靠、处理量大、产品粒度均匀和自动化程度高等特点。应用于冶金、化工、建材、电力、交通等工业领域破碎各种物料使用,是一种破碎各种抗压强度小于250MPA物料的中、细碎的高效节能型设备。

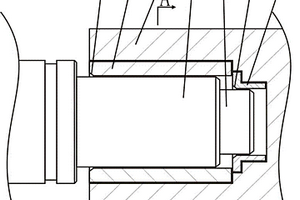

轧机万向接轴轴头辅助连接装置 933

 0

一种涉及冶金行业轧机领域的轧机万向接轴轴头辅助连接装置，所述的辅助连接装置由设置在万向接轴轴头凹腔内壁的对应工作辊扁头部外壁平面的耐磨导板，以及设置在万向接轴轴头凹腔内壁的对应工作辊扁头部前端突出的短圆柱的耐磨衬套构成；利用所述的装置更换工作辊，不但能够有效的减少操作时间，达到快速换辊的目的，还能够因此而相应提高轧机的工作效率。

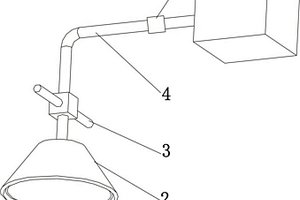

透气砖芯用手持式快速流量测试装置 735

 0

本实用新型属于冶金技术领域，具体公开一种透气砖芯用手持式快速流量测试装置，包括密封罩和气体输送管道，密封罩是上小下大的圆锥体结构，密封罩大径端能够密闭罩设在透气砖芯的大头端，密封罩小径端与气体输送管道的一端连通，气体输送管道另一端与气源连通，在气体输送管道临近气源的一端设置有流量计，测试时，先将待测试的透气砖芯大头朝上竖直放置在平整地面上，然后将密封罩按压罩设在待测试透气砖芯顶部，打开气源，根据流量计显示数值判断透气砖芯通气量是否达标，能够直接测试透气砖芯的透气性能，省去包裹铁皮和焊接通气管等工序，测试工序少、周期短，方便快捷，避免浪费，降低生产成本。

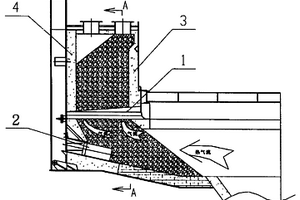

石灰煅烧竖式预热器的分料、导气梁装置 708

 0

一种石灰煅烧竖式预热器的分料、导气梁装置,其设置在预热器仓体内部,位于推杆(2)的正上方;为一长形截面为三角形的壳体,分大、小端,大端置于预热器仓体内环,小端置于预热器仓体外环。该分料、导气梁装置能够分流物料、减轻推杆上方压力,疏导气流流向,使物料预热均匀,可广泛应用于冶金、化工、建材等工业领域。

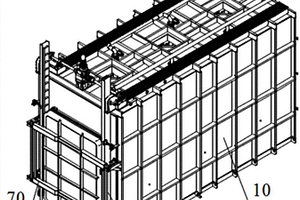

退火炉以及铝材退火炉 1110

 0

本实用新型提供了一种退火炉以及铝材退火炉，涉及有色冶金技术领域，该退火炉包括炉体；所述炉体的侧壁上设置有物料通口；所述炉体包括炉腔和炉壳，所述炉壳包裹在所述炉腔的外侧，所述炉壳和所述炉腔之间设置有保温层；还包括加热装置、导流系统和冷却水循环系统，所述加热装置、所述导流系统和所述冷却水循环系统设置在所述炉体上，所述加热装置用于预热所述炉腔，所述导流系统用于向所述炉腔内通入空气，所述冷却水循环系统用于冷却所述炉腔内部使用后的热空气，解决了现有技术中的退火炉整体结构综合性较低且功能不够完善等技术问题。 1

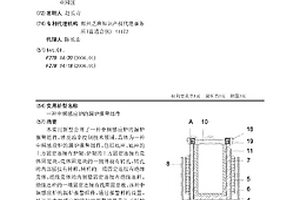

中频感应炉的漏炉报警组件 892

 0

本实用新型公开了一种中频感应炉的漏炉报警组件，涉及冶金控制技术领域，具体为一种中频感应炉的漏炉报警组件，包括底座，底座的上方固定连接有炉架，炉架的上方固定连接有壳体固定块，壳体固定块的一侧开设有转孔，转孔的内部插接有转杆，转杆的一端固定连接有绝缘壳体，绝缘壳体的内侧壁固定连接有绝缘连杆，绝缘连杆的一端固定连接有线圈固定板。该种中频感应炉的漏炉报警组件，通过报警杆的设置，使该种中频感应炉的漏炉报警组件具备了漏炉报警的效果，通过报警杆、接触片、滑杆、弹簧、报警开关、警示灯和蜂鸣器的配合设置，在使用的过程中可以触发报警开关，从而起到了提醒工作人员注意，达到了漏炉报警的目的。

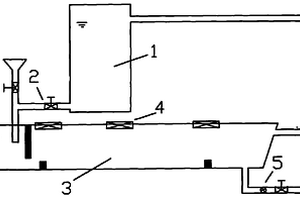

连铸中间包水力学模拟装置 942

 0

本实用新型属于冶金行业模拟炼钢连铸过程中钢液流动状态的试验装置,涉及一种连铸中间包水力学模拟装置,所述的模拟装置主要由稳压水箱(1)、中间包模型和流量计(5)组成;其特征在于:所述的中间包模型(3)沿长度方向具有三个用以提高其刚度的锚固件(4),所述的锚固件(4)的两端分别卡箍在中间包模型的两个侧板上,所述锚固件(4)呈槽钢形状,由中间横板和两端的卡箍构成;锚固件卡箍在中间包模型侧板的卡箍长度在1.5cm～2.5cm之间,所述锚固件两端的卡箍向内侧倾斜且倾斜角度与中间包模型侧板倾角相同。本实用新型提出的连铸中间包水力学模拟装置,可提高模拟装置中中间包模型的刚度,同时保证中间包模型前视面无遮挡物、不影响摄像观察,使中间包模型可采用普通厚玻璃加工成多种规格型号,降低成本。

支撑辊的双轴承自重平衡结构 727

 0

本实用新型涉及冶金精整设备领域，特别是涉及一种支撑辊的双轴承自重平衡结构，包括轴承A、轴承座、端盖、轴承B和径向游隙调节装置，支撑辊的两端分别通过轴承A固定在对称设置的轴承座上，在两个轴承A的外侧分别对应套设有端盖，在支撑辊的两端部分别套设有轴承B，在两个轴承B的外侧分别对应设置有吊盖，在吊盖的顶部和端盖的外端面之间对应设有径向游隙调节装置，所述径向游隙调节装置固定在吊盖的顶部，轴承B和径向游隙调节装置共同将轴承A的径向游隙设置在轴承A的下方，用于消除支撑辊在其自重和轴承A径向游隙共同作用下的不稳定状态，避免由于支撑辊不稳定的悬浮状态导致带材表面产生条状纹的现象，提高带材质量。

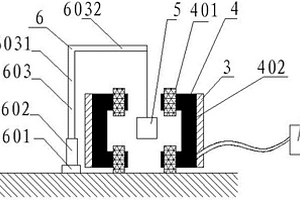

用于实验室的电磁制动装置 638

 0

一种用于实验室的电磁制动装置，包括电磁制动器本体，所述电磁制动器本体由两个用于安装电磁极的固定块构成，两个固定块之间具有一带有电磁场的方形空腔，电磁制动器本体一侧设置有升降支架，所述的升降支架包括底座、垂直连接在底座上的套筒和一端套设在套筒中的L型杆，所述L型杆包括水平杆和套设在套筒中的垂直杆，水平杆通过连接线与金属转筒连接，升降支架带动转动状态的金属转筒垂直进出方形空腔，并通过电磁制动器本体在电磁场的电磁力作用下对金属转筒制动以模拟钢水运动的电磁制动过程。本实用新型提供了一种用于实验室的电磁制动装置，很直观的应用于电磁冶金技术教学过程的电磁制动实验中，体积和重量小，价格低，使用安全方便。

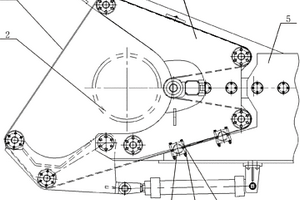

助卷器架体的定位结构 661

 0

一种助卷器架体的定位结构，涉及冶金机械的板带金属加工领域，本实用新型通过在所述架体A（5）上设有至少两个下夹块（4），在对应下夹块（4）处的架体B（6）上分别设有上夹块（7），所述上夹块（7）与下夹块（4）通过螺栓固定形成架体A（5）和架体B（6）的锁紧块，在所述锁紧块的中部设有定位销（3）形成所述的助卷器架体的定位结构，用锁紧块代替现有的法兰式的连接方式，大大提高了工作效率，简化了定位流程，降低了工人的工作量等。

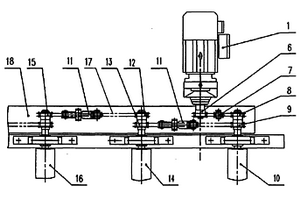

轻型运输辊道 778

 0

本实用新型公开的金属压力加工生产车间的热轧生产线上的轻型运输辊道,涉及冶金机械设备技术领域,包括辊道架(5)、辊子(4)、传动系统;其特征在于:所述辊子(4)呈直辊双斜结构设置在辊道架(5)上;所述传动系统采用电机集中传动,电机(1)与I#辊子(10)采用链传动,每两根毗邻的辊子采用单个链条(17)传动,依此将动力传动至最后一根辊子;且所述辊道架(5)两侧,传动系统下部设有油槽(3);该轻型运输辊道辊径小,张紧效果好,容易调节,且链轮和链条通过油池润滑,极大的延长了链条和链轮的使用寿命。

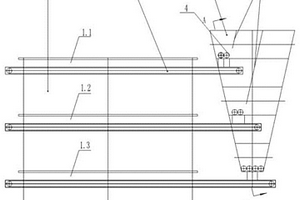

多层热轴混料干燥装置加料系统 1026

 0

本实用新型涉及物料干燥技术领域，公开一种多层热轴混料干燥装置加料系统，包括：布料输送机（2）、V形多层料仓（3）和送料螺旋装置（4），所述V形多层料仓（3）的三个料仓出口分别通过上、中、下三个布料输送机（2）伸入热轴混料干燥装置（1）相对应的上混料干燥单元（1.1）、中混料干燥单元（1.2）、下混料干燥单元（1.3），所述V形多层料仓（3）的三个料仓出口上方分别设置有上、中、下三个送料螺旋装置（4）。本实用新型是一种技术先进的大型干燥装置，适应于煤炭行业、冶金行业、环保行业和化工行业等对含水粉状物料、膏糊状物料、块状滤饼物料的干燥。能满足将待干物料沿轴向较均匀的分布在干燥装置中。

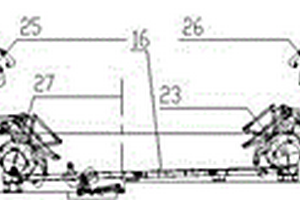

冷轧机套筒装卸装置 771

 0

本实用新型属于有色金属冶金冷轧机技术领域，提出一种冷轧机套筒装卸装置。提出的冷轧机套筒装卸装置与冷轧机的上卷小车、卸卷小车分开设置；卸套筒机构（11）设置在开卷机侧；装套筒机构（12）位于卷取机侧，卸套筒机构运行轨道（13）的轴线、装套筒机构运行轨道（12）的轴线垂直于冷轧机的轧制机列中心线（24）；卸套筒机构运行轨道（13）、装套筒机构运行轨道（12）之间设置有空套筒运输机构（16）；上卷小车的上卷小车运行轨道（2）的轴线、卸卷小车的卸卷小车运行轨道（3）的轴线均平行于冷轧机的轧制机列中心线（24）。本实用新型避免了装卸套筒与装卸料卷交替进行，减少了生产辅助时间，提高了生产效率。

新型调整键 639

 0

一种新型调整键，涉及冶金机械设备领域，由底座体（1）、顶丝（2）、定位键（4）和螺栓（7）组成，通过在底座体（1）两端的挡板（3）上安装顶丝（2），并在顶丝（2）之间设置椭圆型的定位键（4），通过螺栓（7）以及顶丝（2）调整定位键（4）以此来实现在线调整矫直辊系间平行度的目的；本实用新型实用性强，安装和维护均比较方便，操作起来比较方便，矫正单元辊系平行度的精度较高，而且定位键（4）采用椭圆型结构，接触面小，易于加工，另外，定位键（4）通过斜面放大原理，调整精度高，且不会因受力后改变位置。

环保型电熔Cr₂O₃的制备方法 658

 0

本发明公开了一种减少Cr⁶⁺，及单质金属Cr,工艺简单且环保、成本低廉、操作方便、使用效果良好，并具有致密高、抗侵蚀、冲刷性能更好的环保型电熔Cr₂O₃的制备方法。在熔炼过程中，每次投料前，通过三根石墨电极和炉盖的环形间隙处的环形加料装置，在石墨电极四周加入适量的氧化钛粉料;在电弧炉内通入惰性气体或氮气，隔离高温空气;熔炼结束完成后，分温度段冷却结晶，而后破碎，得到这种环保型电熔Cr₂O₃。本发明用于制造煤化工、冶金等行业，制品具有优秀的抗侵蚀、抗渗透性能。

抬包清理装置及方法 660

 0

本发明涉及一种抬包清理装置及方法，属于冶金机械化清理设备领域，包含壳体，设于壳体上的固定支撑架，设于壳体内的旋挖装置，设在固定支撑架上的升降机构，及与旋挖装置连接的动力机构，所述旋挖装置包含清理机构及与清理机构连接的控制机构，所述清理机构包含滑行模块、与滑行模块连接的旋挖筒，所述旋挖筒下沿设置有刀盘，所述刀盘上设有进料口，进料口边沿设有刀架，刀架上设有多个刀具，所述旋挖筒上沿与动力机构连接。本发明结构简单、设计合理、安装移动方便、性能稳定且能适应抬包不同的放置位置，克服了工作场地的局限性，工作效率高且安全性作业，具有很强的实用性，有较好的市场推广前景和社会发展价值。

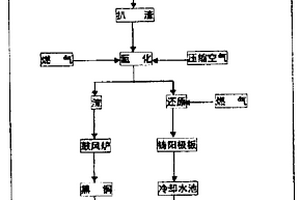

利用燃气生产铜阳极板的工艺方法 1101

 0

一种利用燃气生产铜阳极板的工艺方法,本发明的特征在于:在铜熔炼的火法冶金生产中,在熔炼炉进行铜熔炼过程中的熔化、氧化及浇注的升温、保温和进行还原的全过程中均采用煤气、天然气或液化石油气作燃料,向熔炼炉内喷入降压的煤气、天然气或液化石油气,生产出铜含量>99%的铜阳极板,充分利用燃气原料来源广泛,减少消耗,降低生产成本,并且大大的减少环境污染。

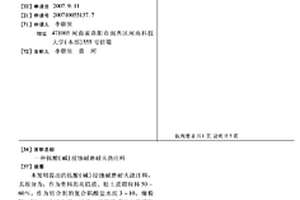

抗酸(碱)浸蚀耐磨耐火浇注料 942

 0

本发明提出的抗酸(碱)浸蚀耐磨耐火浇注料,其组分为:作为骨料的高铝质、粘土质颗粒料50-60%,作为结合剂的复合铝酸盐水泥3-10,细粉28-35%,为粘土质、硅质、高铝质或刚玉质矿物细粉的混合体,或是其中两种矿物细粉的混合体,或是其中一种矿物细粉;微粉为SI微粉或AL微粉或SI微粉和AL微粉,加入量为4-12%。与现有技术相比,本发明较原同类型的耐火浇注料的配方组成更合理,具有较原炉衬减薄减重、提高炉衬寿命、方便修补、适应于酸、碱高温熔体和气体、还原气氛、氧化气氛在800℃-1300℃下使用的特点。能充分满足近年来非金属冶金炉窑对炉衬提出新的更加苛刻的要求。

对置式铸轧机换辊装置 883

 0

本实用新型属于有色金属冶金铸轧机技术领域，提出一种对置式铸轧机换辊装置。提出的一种对置式铸轧机换辊装置包括有换辊小车（3）和换辊轨道（4）；对置式铸轧机换辊装置对应两台铸轧机设置；换辊小车（3）包括有缸头车轮支架（7）和联接梁（8）；两个缸头车轮支架（7）通过联接梁（8）连接为一体；两个缸头车轮支架（7）分别通过插销（2）与固定在铸轧辊装置上的1#铸轧机换辊联接架（1）、2#铸轧机换辊联接架联接（6）；换辊小车（3）为可在油缸（4）的作用下沿换辊轨道（5）移动的结构。本实用新型实现了两条铸轧线的换辊作业，减少了设备成本，节约了生产场地；可方便、快捷地实现换辊装置与两条铸轧线的联接或脱离。

板带轧机用碎边机的开度调节结构 820

 0

本实用新型属于冶金行业板带轧机的辅助装置,提出的板带轧机用碎边机的开度调节结构,其主要包括滑板14和压板13及定位块16,滑板14位于碎边机机架4、10的下方,并通过螺钉15与碎边机机架4、10固联,压板13为具有L形截面的长条结构,其与圆盘剪底座1通过螺栓12联接构成导向槽,所述导向槽与滑板14吻配,在碎边机机架4、10的上方设置有用以使机架与圆盘剪上的连接横梁联接并保持正确位置的定位块16。本实用新型设计合理,结构简单,可以使碎边机与圆盘剪一起调节开度,适应不同板宽,且刀盘的安装精度易于保证,使用效果好。

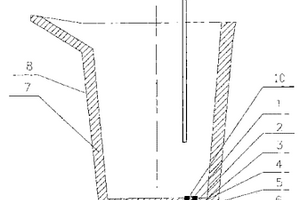

具有透气装置的铁水罐 911

 0

本实用新型属于冶金行业用铁水罐的改进。提出的具有透气装置的铁水罐,具有罐体(8)及罐体(8)上的耐火材料内衬体,在罐体(8)的耐火材料内衬体上设置用于向铁水中吹气的透气装置。本实用新型利用透气装置在耐火材料内衬体上向铁水罐的铁水中吹气,加强了铁水的搅拌作用,加速了脱硫过程中各项化学反应的进行,缩短了处理时间,节能降耗,尤其提高了脱硫效率,增加脱硫的均匀性,为转炉提供优质合格的铁水,其为外装式结构,具有吹通率高,安装更换方便,提高使用效率,同时保持铁水罐的整体性和安全性。

高值化利用含镉硫代硫酸盐体系构筑光催化剂的方法 785

 0

本发明涉及一种高值化利用含镉硫代硫酸盐体系构筑光催化剂的方法，本发明针对湿法冶金处理得到含镉硫代硫酸盐络合物体系，结合光化学反应具有无污染、快速、便捷等优点，分析含镉硫代硫酸盐络合物的性质与银硫代硫酸盐络合物、汞硫代硫酸盐络合物在吸收紫外光吸收、光分解速率、光分解产物组成方面上存在差异，提出紫外光辐射含镉硫代硫酸盐体系构筑硫化镉(CdS)光催化剂，可应用于可见光催化降解领域，通过提高产物附加值来最终实现高值化利用，助推硫代硫酸盐体系综合回收利用领域的发展。

C型钩用横梁装置 702

 0

本发明涉及冶金设备技术领域，具体公开一种C型钩用横梁装置，包括横梁框架，所述横梁框架包括两个前后平行设置的横梁，在两个横梁中部之间设置有压板，立梁底板顶部通过板簧与压板弹性连接，在板簧的两端分别设置有用于调节板簧张紧状态的销轴调节组件，立梁底板底部通过立梁与设置在立梁下方的C型钩连接，在两个横梁的左端和两个横梁的右端之间分别设置有滑轮装置，所述滑轮装置通过钢丝与起吊设备连接，通过滑轮装置，实现横梁装置带动C型钩灵活水平移动和上下运动，通过铰接销轴和板簧能够有效避免振动带来的冲击，提高设备使用寿命，通过板簧自身弹性可提高C型钩的工作效率。

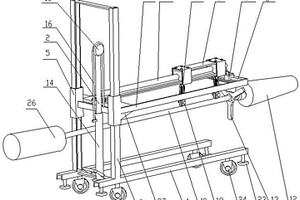

分体式透气砖定位吊装工具 743

 0

本发明涉及冶金行业耐火材料安装领域，公开了一种分体式透气砖定位吊装工具，包括底座、升降机构、滑柱以及托架，升降机构及滑柱均垂直固定于底座的一侧，托架通过滑筒套设在滑柱上，并由升降机构带动，托架上设置有第一滑杆、第一滑块、第二滑杆、第二滑块以及承力杆，第一滑杆为两根相互平行的圆杆，分别水平设置于托架的两端，两根第一滑杆上分别套设有第一滑块，两个第一滑块分别与第二滑杆的两端固定连接，第二滑杆上套设有第二滑块，第二滑块通过一个仰俯角调整机构与承力杆连接，承力杆上设置有用于固定砖芯的内螺纹孔以及限位板。本发明使砖芯与座砖内孔保持同轴插入，使火泥保持均匀，改善工人的工作条件，提高工作效率。

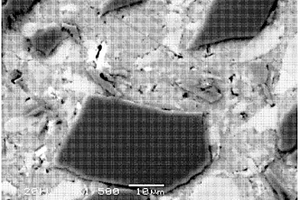

碳化硅增强铝基复合材料及其制备方法 967

 0

本发明公开了一种碳化硅增强铝基复合材料及其制备方法，其中碳化硅增强铝基复合材料是由以下体积百分比的原料制成：325目的碳化硅粉末20-25％，余量为500目的Al-30Si合金粉末。本发明的碳化硅增强铝基复合材料，选用合适的粒度配合的碳化硅粉末和Al-30Si合金粉末在压制烧结过程中容易结合紧密，避免气孔、裂纹等缺陷的出现，可以提高复合材料的致密性。另外本发明的制备工艺在真空条件下按所设程序分步升温、加压、保温，并在真空和高压状态下随炉缓慢降温至室温后撤去压力的技术方案，进一步提高了增强体与基体冶金结合，无气孔和裂纹缺陷，性能良好。

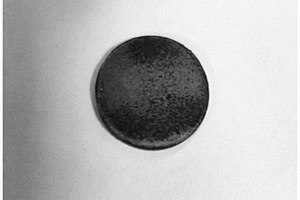

二硫化钼掺杂金属基体自支撑电极的制备方法 739

 0

本发明涉及一种二硫化钼掺杂金属基体自支撑电极的制备方法，将钼酸钠和硫代乙酰胺充分溶解在水中，并加入金属粉末通过水热反应在金属粉体颗粒表面原位生成催化相二硫化钼，随后再进行烧结形成多孔疏松的金属板材，催化相二硫化钼均匀掺杂在金属板材中。本发明采用粉末冶金和水热合成的组合方法，成本更低，操作更方便，适用性更强，制备的电极具有较高的催化活性和良好的导电性，同时具有一定的力学性能和可加工性，既可作为催化剂，也可以作为集流体，尤其是可直接作为电极应用于催化水分解，具有广阔的规模化工业生产和应用前景。

铬青铜法兰及锻造方法 902

 0

本发明公开了一种铬青铜法兰锻造方法，包括：锯切，将铬青铜大锭坯锯切成小锭坯；加热，将小锭坯进行加热；预锻，用锻造设备使加热后的小锭坯的厚度方向缩小至预定厚度；再加热，将预锻后的小锭坯进行加热；精锻，用锻造设备将再加热后的小锭坯锻造成成品法兰毛坯。有益效果在于：本发明所述的铬青铜法兰锻造工艺使得锻造导电性能和散热性能好的铬青铜法兰成为可能，有效弥补了传统钢制法兰在高压、特高压电器、汽车（发动机、传动、空调）、冶金勘探、航天航空等领域因导电性能差而无法使用的缺陷。

轧制线调整装置 1053

 0

一种涉及冶金机械设备领域的轧制线调整装置，所述的装置包含上楔块、下楔块和传动装置；所述的上楔块斜面设有滑道，其通过垫板以斜面向下的状态固定在相应的辊组底部；所述的下楔块斜面向上，与上楔块的滑道对应配装在一起，并能够由传动装置带动在上楔块的滑道内滑动；所述的装置不但在应用中不易出现卡阻或抱死的现象，而且还便于拆装和维护。

用于钛钢复合材料缺陷的爆炸补焊方法 1075

 0

一种用于钛钢复合材料缺陷的爆炸补焊方法，涉及金属复合材料制造领域，本发明通过在未复合区域开槽、修磨后进行爆炸补焊，不仅能成功的修复未复合区缺陷，使复合率达到100%，而且通过取样进行金相观察，钛-钢界面、钛-钛界面、钛-钢-钛交点处呈均匀波纹状，实现了冶金结合，剪切性能检测表明，其同样具有结合强度大的特点，同时本发明具有操作方便，复合率高等特点。
