河南洛阳有色金属火法冶金技术理论与应用

节能致密型电熔Cr₂O₃的制备方法 935

 0

本发明公开了一种工艺简单且环保、成本低廉、无夹生料产生,操作方便、使用效果良好，并具有致密高、抗侵蚀、冲刷性能更好的节能致密型电熔Cr₂O₃的制备方法。把粒度为325目的氧化铬绿细粉放入料仓，加入电熔铬颗粒,颗粒粒度为0.1‑0.5mm,在料仓壁上加设超声波发生装置，进行搅拌,在搅拌时，开启超声波发生装置，搅拌和超声波同时进行0.3‑1小时，搅拌后,置于造粒机内造粒机的转速为2~20转/分钟，制得球形坯体，氧化铬球体的直径为0.2~8mm；进行熔炼,结束完成后，冷却，结晶，破碎，得到这种节能致密型电熔Cr₂O₃。本发明用于制造煤化工、冶金等行业，制品具有优秀的抗侵蚀、抗渗透性能。

铸渗高碳高铬含锰耐磨复合材料的制备方法 978

 0

一种铸渗高碳高铬含锰耐磨复合材料的制备方法，包括以下步骤：首先，按照铬、碳、锰、氮和镍的质量比百分比为（57~66）：（5.5~6.5）：（5~15）：（0~0.15）：（2~5）称取原料，然后向合金粉末中依次加入聚乙烯醇缩丁醛和无水乙醇充分混合后形成涂料，将涂料涂覆在铸型型腔对应部位，引燃固化后将熔炼钢液在温度为1550～1600℃的条件下浇入铸型内，自然冷却后，取出铸件，将铸件在900~1000℃条件下进行水韧处理，即得到产品；本发明通过加入锰以及后续的热处理工艺，获得的铸渗层与基体具有良好的冶金结合，形成的奥氏体基体含大量碳化物及氮化物的合金层，材料的表面硬度得到提高。

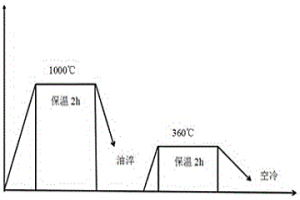

低合金铸钢衬板及其制备方法 1064

 0

一种低合金铸钢衬板及其制备方法，原料的重量百分比为：碳0.34‑0.44%，硅0.6‑1.2%，锰1.5‑2.3%，铬0.3‑0.6%，钼0.3‑0.8%，镍0.1‑0.4%，铌0.01‑0.05%，硼化钨0.001‑0.004%，稀土0.01‑0.03%，铝0.05‑0.09%，余量为铁和不可避免杂质。制备方法为：制作符合目标衬板的形状和尺寸要求的铸型，烘干处理，将制备原料熔炼后浇铸到铸型中，清砂后热处理，制得低合金铸钢衬板。经过检测，本发明衬板表面硬度较高，韧性较好，综合力学性能优良；不仅适用于衬板材料，对电力、采矿、水泥、冶金等行业的相关耐磨备件都可采用，性价比较高。

用过滤网代替易割片的砂型铸造工艺 1028

 0

本发明是有关于一种用过滤网代替易割片的砂型铸造工艺，其包含以下步骤：制作锤头模样砂型上型和下型，并预留内浇口位置；在冒口与锤头模样之间设置过滤网，并使该过滤网与锤头模样成为一体；在直浇道上靠近浇口杯的位置设置过滤网；在上型和下型上刷涂料至不露砂；将上型和下型合模，打上卡子或压足压铁，并将其分型面用防火泥条封堵；加放浇注系统，熔炼浇注液后，进行浇注。本发明可以不费力地将冒口去掉，有时开箱后冒口会自然脱落，降低了劳动强度，提高了生产效率，且冒口沿过滤网片断开，无带肉现象，降低了废品率；直浇口处放置过滤网能阻止钢渣进入铸型型腔，净化了钢水，提高了冶金质量；从而提高铸件的性能。

用过滤网代替易割片的消失模铸造工艺 827

 0

本发明是有关于一种用过滤网代替易割片的消失模铸造工艺，其包含以下步骤：步骤1，用数控白模切割机或发泡制作锤头模样；步骤2，将过滤网分别固定在冒口与锤头摸样之间设置过滤网，并使该过滤网与锤头模样成为一体；在直浇道上靠近浇口杯的位置设置过滤网；步骤3，在锤头模样上刷桂林6号至不露白；步骤4，在砂箱中串接铸件，装砂振实；步骤5，熔炼浇注液后，进行浇注。本发明工艺可以不费力地将冒口去掉，有时开箱后冒口会自然脱落，大大地降低了劳动强度，提高了生产效率，冒口沿过滤网片断开，无带肉现象，降低了废品率；直浇口处放置过滤网，阻止钢渣进入铸型型腔，净化了钢水，提高了冶金质量；使铸件的使用性能提高。

钨钼铁合金及其制备方法 811

 0

本发明涉及矿物提取冶金技术领域，具体涉及一种钨钼铁合金及其制备方法。提供的钨钼铁合金，主体元素组成为：W10~30%，Mo1~10%，余量为铁，同时含有钨和钼，熔点低，作为钨钼系列合金钢炼钢添加剂使用，能有效提高合金钢性能，降低炼钢生产成本；提供的钨钼铁合金制备方法，以低品位钨精矿为原料，经脱水、混料、真空脱磷、混料、还原熔炼制备钨钼铁合金，制备方法流程简单，操作方便，也实现了绿色生产；以低品位钨精矿为原料，原料低价易得，在制备钨钼铁合金的同时又回收了有价元素磷，实现多资源综合回收，提高了经济效益。

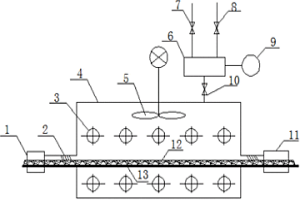

均匀增加海绵钛氧含量的装置 923

 0

一种均匀增加海绵钛氧含量的装置，涉及有色金属冶金领域，本实用新型通过在加热炉(4)内设置电加热辐射管(3)和炉内风机(5)，使加热炉内混合后的气体均匀的分别在加热炉内，有效的解决了钛锭均匀增氧的问题，并通过控制加热炉的加热温度、加热时间及通入的气氛，在海绵钛表面形成一层均匀氧化膜，实现稳定控制海绵钛氧含量及均匀增氧目的，通过增氧生产氧含量符合要求的海绵钛，而不需要在海绵钛熔炼过程中添加附着性差、易偏聚的二氧化钛粉末，就能满足钛锭对氧含量的要求，可有效避免钛锭氧元素偏析及硬α冶金缺陷的出现，改善了钛锭氧元素的均匀性，解决了钛锭无法均匀增氧的技术难题等。

对海绵钛均匀增氧的装置及其方法 864

 0

一种对海绵钛均匀增氧的装置及其方法，涉及有色金属冶金领域，本发明通过在加热炉(4)内设置电加热辐射管(3)和炉内风机(5)，使加热炉内混合后的气体均匀的分别在加热炉内，有效的解决了钛锭均匀增氧的问题，并通过控制加热炉的加热温度、加热时间及通入的气氛，在海绵钛表面形成一层均匀氧化膜，实现稳定控制海绵钛氧含量及均匀增氧目的，通过增氧生产氧含量符合要求的海绵钛，而不需要在海绵钛熔炼过程中添加附着性差、易偏聚的二氧化钛粉末，就能满足钛锭对氧含量的要求，可有效避免钛锭氧元素偏析及硬α冶金缺陷的出现，改善了钛锭氧元素的均匀性，解决了钛锭无法均匀增氧的技术难题等。

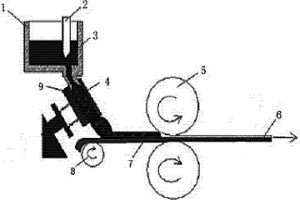

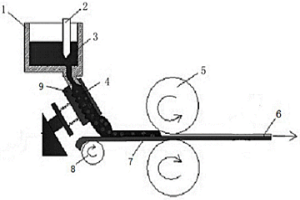

铜铝复合板带的制备方法及复合板带连铸装置 731

 0

本发明公开了一种铜铝复合板带的制备方法及复合板带连铸装置，制备方法包括下列步骤：1）将铝锭去除表面杂质后，在680～780℃条件下进行熔炼，形成铝液；2）将步骤1）所得铝液制成半固态的浆料；3）将步骤2）所得浆料浇注在预热后的铜板上，轧制，即得。本发明的铜铝复合板带的制备方法，将铝液先制成半固态的浆料，再与固态铜在压力条件下冶金复合，形成的结合界面层比较薄，厚度低于30μm；解决了直接将铝液与铜板进行复合时造成的结合界面层较厚、复合板强度低的问题，明显改善了铜铝复合板带的冶金结合质量，有效提高铜铝复合板带的强度，并且实现连续生产。

铜锌复合板带的制备方法 880

 0

本发明公开了一种铜锌复合板带的制备方法，包括下列步骤：1）将锌锭去除表面杂质后，在420～480℃条件下进行熔炼，形成锌液；2）将步骤1）所得锌液制成半固态的浆料；3）将步骤2）所得浆料浇注在预热后的铜板上，轧制拉出，即得。本发明的铜锌复合板带的制备方法，将锌液先制成半固态的浆料，再与固态铜在压力条件下冶金复合，形成的结合界面层比较薄，厚度低于10μm；解决了直接将锌液与铜板进行复合时造成的结合界面层较厚、复合板强度低的问题，明显改善了铜锌复合板带的冶金结合质量，有效提高铜锌复合板带的强度，并且实现连续生产。

不锈钢碳钢双金属复合液液浇铸高铁道岔的方法 828

 0

一种不锈钢碳钢双金属复合液液浇铸高铁道岔的方法，用双炉分别熔炼不锈钢、碳钢，待不锈钢、碳钢成分都调整好以后，首先在1650 ℃的温度条件先在型腔下部浇铸不锈钢，待不锈钢浇铸完毕后，立即在1630 ℃条件下浇注碳钢，直至浇注完成，然后进行调质处理后得到产品；通过本发明方法生产出来的不锈钢、碳钢的复合高铁道岔实现了良好的冶金结合，经过调质处理，两种钢的微观组织和结合界面层较好，界面实现了牢固的冶金结合，综合力学性能好，达到了高铁道岔对不锈钢碳钢双金属的要求。

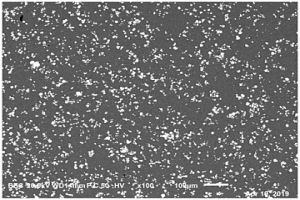

高导高耐磨铜基复合材料及其制备方法 930

 0

本发明属于有色金属合金技术领域，具体涉及一种高导高耐磨铜基复合材料及其制备方法。本发明的高导高耐磨铜基复合材料的制备方法包括以下步骤：将铜基材料电极作为自耗电极，采用自耗电弧熔炼法进行熔炼，得铸锭，即得；所述铜基材料电极包括铜基体和增强相，所述增强相为碳化物、氧化物、硼化物、难熔金属中的一种；所述难熔金属为W、Mo中的至少一种。相比于粉末冶金方法，本发明的制备方法制得的铜基复合材料具有高耐磨、高强度、高导电的优点，且致密度高，塑性和韧性较好。

铜锌复合板的制备方法及实现该方法的模具 868

 0

本发明公开了一种铜锌复合板的制备方法及实现该方法的模具，制备方法包括下列步骤：1）将经过表面处理的铜板加热，保温备用；2）将锌锭放进熔炼炉内进行熔炼得锌液；3）将保温铜板放入预热后的模具，在铜板上表面浇铸锌液，快速加压800～1500MPa，保压1～2min，脱模、空冷，即得。本发明的铜锌复合板的制备方法，将锌液浇注在预热后的铜板上，快速加压实现一次性固-液复合，使锌液在压力下凝固，有利于铜与锌的相互扩散，减少铸造缺陷，形成良好的铜锌冶金结合界面层，增强结合界面层的结合力，从而增强铜锌复合板的强度；一次成型性能好，成型零件形状不受限制，省去了后续的轧制及其他工序，工艺简单，操作方便。

环保型电熔Cr₂O₃的制备方法 908

 0

本发明公开了一种减少Cr⁶⁺，及单质金属Cr,工艺简单且环保、成本低廉、操作方便、使用效果良好，并具有致密高、抗侵蚀、冲刷性能更好的环保型电熔Cr₂O₃的制备方法。在熔炼过程中，每次投料前，通过三根石墨电极和炉盖的环形间隙处的环形加料装置，在石墨电极四周加入适量的氧化钛粉料;在电弧炉内通入惰性气体或氮气，隔离高温空气;熔炼结束完成后，分温度段冷却结晶，而后破碎，得到这种环保型电熔Cr₂O₃。本发明用于制造煤化工、冶金等行业，制品具有优秀的抗侵蚀、抗渗透性能。

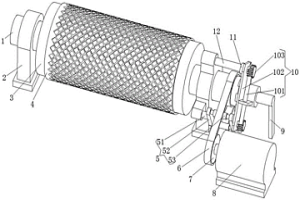

手摇退料装置 727

 0

本实用新型公开了一种手摇退料装置，包括有两个轴承座、安装在两个轴承座之间的中心轴、套在中心轴外的轴辊、套在轴辊外的网带和减速电机，所述减速电机的输出端和中心轴的一端均安装有链轮，两个链轮之间安装有链条，所述中心轴靠近链轮的一端安装有棘轮，其中一个轴承座上转动安装有侧轴，所述侧轴的另一端套接有卡板。有益效果在于：本装置加装棘轮机构，一旦停电并采用手动摇法时，先将卡板抵住棘轮，避免倒转，与此同时使链条松动来方便拆除链条，在采用手动摇法不会发生工件相互碰撞现象，然后再用转把将将冶金工件从炉中退出即可，避免产生较大损失发生停电现象时冶金焙烧的产品损伤，使企业损失降至最低。

低氧高钛铁合金制备工艺 1019

 0

一种低氧高钛铁合金制备工艺，将金属铝、铁系原料送至冶炼炉内，冶炼过程中由喷吹口向高温熔体中喷吹金属镁粉，经铝热还原冶炼阶段获得钛铁高温熔体，然后将高温熔体直接加到真空电磁感应炉内进行真空感应熔炼，真空熔炼期间，依次加入辅助还原剂、钙质冶金辅料、氟钛酸钾、造渣剂，熔炼结束后，将高温合金熔体送至真空蒸馏炉内进行蒸馏提纯，高温合金熔体进行冷却，起锭、除杂，得到低氧高钛铁合金；本发明实现钛铁合金生产绿色、低碳环保、节能降耗，钛铁合金反应过程中反应充分、反应得率高、提高了生产效率、降低了非金属夹杂，极大的降低了生产成本。

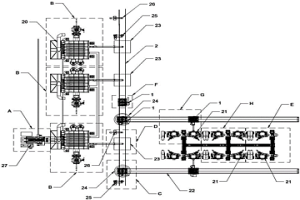

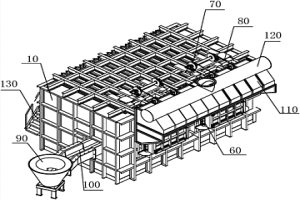

全自动铝水连续生产及输送线 852

 0

本发明涉及冶金设备技术领域，公开了一种全自动铝水连续生产及输送线，它包括熔炼炉、第一轨道、成型机以及第二轨道，熔炼炉与第二轨道分别位于第一轨道的两侧，第一轨道与第二轨道相互垂直，成型机设置在第二轨道的一侧，第一轨道上固定设置有烤包器和除气机，熔炼炉的进料端设置有加料车，第一轨道由固定段、升降段以及旋转段组成，升降段设置在升降平台上，旋转段设置在旋转平台上，熔炼炉的出料端位于升降段上方，第二轨道的输入端与旋转段对接，第一轨道上还设置有转运车。本发明的有益效果是：通过将铝水包设置在转运车上，并通过第一液压缸实现铝水包的翻转，提高了劳动效率，降低了工人被铝水烫伤的风险。

复合齿板及其铸造方法 891

 0

本发明公开了一种复合齿板及其铸造方法,所述齿板通过在其易磨损部位镶铸了耐磨合金块,在齿板铸造时,对基体部分的化学成分组成、熔炼工艺、造型工艺及热处理工艺进行优化。由此方法铸造的齿板,其耐磨合金块与基体部分扩散冶金结合、结合强度高,提高了齿板基体的强韧性和局部区域的耐磨性,因此齿板的使用寿命得到很大提高。

高石墨质冷捣糊的制备方法 996

 0

本发明涉及一种高石墨质冷捣糊的制备方法，包括以下步骤：（1）配料：按重量百分比取骨料76～82%、粘结剂14～18%和2,4-二硝基甲苯4～6%；（2）混捏：将骨料、粘结剂和2,4-二硝基甲苯先后加入混捏机中，控制混捏温度为120±5℃混捏处理15～30min，然后用油压机制成生坯；（3）焙烧：将生坯烘干后埋入具有冶金焦粉填充料的刚玉坩埚中，并置入马弗炉内进行焙烧得到冷捣糊成品，本发明在制备过程中加入2,4-二硝基甲苯来改变改质沥青炭化历程，提高粘结剂的焦化缩聚程度，加入二硼化钛，增加了铝液与阴极糊的润湿性，制得的冷捣糊具有良好的导电、导热和抗钠侵蚀能力，使用该冷捣糊能明显延长铝电解槽寿命、提高经济效益和实现节能减排的目的。

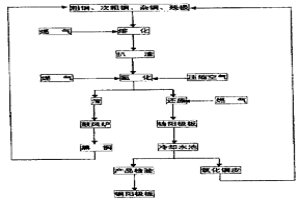

利用燃气生产铜阳极板的工艺方法 1042

 0

一种利用燃气生产铜阳极板的工艺方法,本发明的特征在于:在铜熔炼的火法冶金生产中,在熔炼炉进行铜熔炼过程中的熔化、氧化及浇注的升温、保温和进行还原的全过程中均采用煤气、天然气或液化石油气作燃料,向熔炼炉内喷入降压的煤气、天然气或液化石油气,生产出铜含量>99%的铜阳极板,充分利用燃气原料来源广泛,减少消耗,降低生产成本,并且大大的减少环境污染。

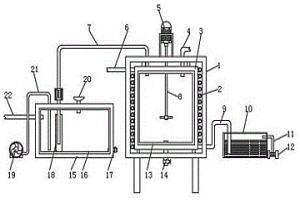

冶金废硫酸回收再利用设备 884

 0

本实用新型公开了一种冶金废硫酸回收再利用设备，包括外罐和内罐。有益效果：本实用新型采用了加热管、内罐、连通管、连接管和冷却箱，在进行硫酸处理的过程中，将过滤后的硫酸经过输液管排入到内罐中，连通管接通冶金熔炼炉内部，真空泵启动将冷却箱抽至负压状态，根据大气压作用，冶金熔炼炉内部的热空气经过连通管进入到加热管中，高温的气体通过热传导加热内罐，从而使内罐不断升温，经过过滤后的硫酸被高温加热，硫酸中的水汽蒸发经过排气口排出，即可进行硫酸加热提纯，在提纯过程中采用冶金熔炼炉内部的高温气体进行加热，省去了单独加热的麻烦，在去除硫酸水汽的同时节省了大量额外能源消耗，运行功率被大大缩小，能源损耗被大大降低。

硫酸处理金精矿粉的冶金新方法 1050

 0

一种硫酸处理金精矿粉的新方法，无需焙烧处 理，采用硫酸溶液10-20％，按照固液比1∶1，常温 下，浸出四小时，然后再结合其它液氯化法或氰化法， 根据金精矿粉含硫化物或其它杂质的具体情况进行 联合工艺处理，其方法回收率高，成本低，尤其对于硫 化物大于1％以上的难处理金精矿，本方法更显出其 优越性。

镍钼合金熔炼管靶及其制备方法 799

 0

本发明提供一种镍钼合金熔炼管靶及其制备方法，包括制备镍钼混合粉末的步骤、真空熔炼的步骤、镍钼合金管坯热挤压的步骤。本发明在利用粉末冶金工艺、真空熔炼工艺及热挤压工艺，获得物相均匀的镍钼合金旋转靶材产品；本发明制得的镍钼合金管靶的相对密度≥99.5%，本发明制备出的镍钼合金挤压管靶有助于大幅提高CIGS光伏电池的转换效率，降低电池制备厂家成本。

用于含稀土镁合金熔炼的熔剂及其生产方法 1081

 0

本发明属于金属材料及冶金类领域。提出的一种用于含稀土镁合金熔炼的熔剂其质量百分比组成为20%-30%氯化镁,35%-45%氯化钾,10%-15%氯化钠,10%-15%氯化锂,5%-10%碳酸钠。生产方法为:将氯化镁、氯化钾、氯化钠、氯化锂按质量百分比混合后,在70-100℃的温度条件下干燥20小时以上,然后再将碳酸盐加入到干燥的混合物中,在行星式球磨机上机械混合12小时以上,混合后装入密闭的容器中备用。本发明研制的熔剂是一种用来熔炼含稀土元素镁合金的熔剂,可用作熔炼时的覆盖剂与精炼剂。该熔剂可大幅度的减少稀土元素在熔炼过程中的损失,对非金属夹杂有着较好的吸附能力,生产方法简单、方便且成本低廉。该熔剂对不含稀土的镁合金同样适用。

低温法转窑纯氧焙烧铬铁矿资源及铬渣无害化深度利用工艺 675

 0

本发明属于冶金化工领域。一、铬铁矿粉碎加烧碱、加催化剂低温纯氧法氧化焙烧、稀释冷却萃取,过滤得到铬酸钠晶体和铁镁渣,溶液氢氧化钠,加洗碱液反萃得到氢氧化钠溶液循环使用;铬酸钠晶体和铁镁渣加水溶解,滤液打入碳化塔分解提铝;提铝后的溶液碳酸化处理,蒸发浓缩结晶得到铬酸钠;铁镁滤渣碳酸化生成碳酸氢钠,反应生成碳酸氢镁溶液,加温热解生成碳酸镁产品。滤饼烘干做铁精粉。二、铬渣粉碎,按1∶0.8加碳酸氢钠,加催化剂煅烧、冷却加水浸泡,澄清液加氢氧化铝晶体,在反应罐内碳酸化分解除铝,过滤洗涤氢氧化铝产品;滤液加还原剂还原六价铬后生成无水氢氧化铬,干燥煅烧得到三氧化二铬;滤液热解萃取提镁后返回系统配料使用。

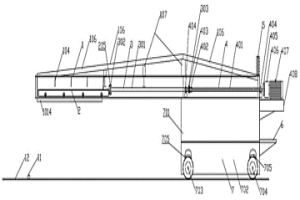

氧化锌生产冶炼焙烧炉自动进料机 941

 0

本发明公开了一种氧化锌生产冶炼焙烧炉自动进料机,涉及化工冶金炉窑进料技术领域,针对现有的冶炼焙烧炉人工进料的方式，现场操作温度高，工人的劳动强度大，不但存在高温辐射及烧伤等安全隐患，而且进料速度慢、不均匀、效率低的问题，现提出如下方案，其包括机架结构（1），料车机构（2），推拉结构（3），传动机构（4），行驶机构（7）；本发明通过上述设计，实现了自动进料功能，提高了工作效率，大幅度减低了工人劳动强度，改善了操作环境，避免了操作高温辐射，提高了操作安全性能，解决了高温操作、体力繁重、安全环境差、企业用工难的问题，同时降低了生产成本，提高了企业经济效益。

钼酸铵、氧化钼生产中的焙烧新工艺 1010

 0

本发明属于钼冶金工艺技术领域,主要涉及的是一种钼酸铵、氧化钼生产中的焙烧新工艺。采取一步焙烧法,在含钼原料中加入碱和复合催化剂直接焙烧后即可进入水浸,含钼原料∶碱∶复合催化剂=1.0∶≤0.38∶≤0.05。本发明采取一步焙烧法,不仅有效解决了大气污染问题,而且缩短了生产周期、降低了生产成本和能耗,提高了钼的回收率。适用一切含钼原料的焙烧。

基于焙烧钼精矿中有效氧含量的钼铁冶炼方法 846

 0

一种基于焙烧钼精矿中有效氧含量的钼铁冶炼方法，对焙烧钼精矿的物相组成中的4价、6价及钼酸盐、硫化钼含量进行分析确定,分别按计算相应的含氧系数，确定冶炼钼铁生产所需实际的还原剂用量；计算出的还原剂用量进行配比、混料、装炉冶炼、镇静、放渣、起吊水淬、破碎精整、化验包装工序生产出最终产品钼铁。利用本方法能科学高效地处理不同焙烧工艺，不同品级，不同有效氧含量的焙烧钼精矿进行钼铁冶炼，适应面广，技术经验要求低，适合钼铁冶金技术的开放式发展；尤其是保证所产钼铁质量稳定，降低冶炼能耗及生产成本，使钼铁冶炼工艺环保、安全、高效顺畅进行。

熔炼炉以及熔炼铝装置 919

 0

本实用新型提供了一种熔炼炉以及熔炼铝装置，涉及有色冶金技术领域，该熔炼炉包括炉体；所述炉体的侧壁上分别设置有物料进口和料液出口；所述炉体包括炉膛和炉壳，所述炉壳包裹在所述炉膛的外表面，且在所述炉壳与所述炉膛之间设置有保温层；所述保温层用于维持所述炉腔内的温度，将该熔炼炉用于铝的熔炼，解决了现有技术中所使用的熔炼炉熔炼效率较低，且整体结构综合性较低等技术问题。

通风效果好的铝箔退火炉 1969

 0

本实用新型的目的在于提供一种通风效果好的铝箔退火炉，以解决上述背景技术提出的目前市场上现有的退火炉在使用时一般是通过内部气体的燃烧对产品进行加热，在气体燃烧过程中需要辅助进行气体的补充，外部气体直接进入到退火炉内，由于外部气体温度低于退火炉内环境温度，外部气体的直接进入将会造成退火炉内温度的降低，导致退火炉后续升温较慢，且后续通风较为不便的问题。
