有色金属冶金技术理论与应用

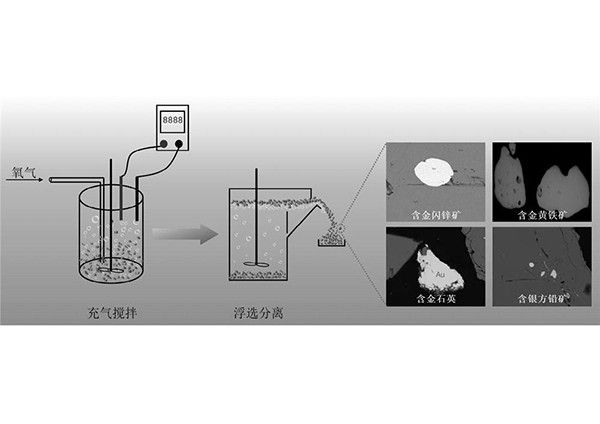

从伴生金银的硫化矿中回收金银的方法 2367

 0

从伴生金银的硫化矿中回收金银的方法，其特征在于，包括以下步骤：步骤一、预处理：将伴生金银的硫化矿细磨至预定的细度；步骤二、调浆：将步骤一中所得硫化矿与水混合，并高速搅拌使其混合均匀；步骤三、调整步骤二所得矿浆的溶解氧浓度和/或矿浆的电位，得到备选矿浆；所述备选矿浆中溶解氧浓度不低于5mg/L和/或矿浆电位不低于-150mV；步骤四、往备选矿浆中加入捕收剂和起泡剂，搅拌，然后进行浮选。

湿法炼锌补锰的方法及其系统 1897

 0

湿法炼锌补锰的方法，其特征在于，在电解废液进入解析槽前，加入浆化的锰粉，后加入亚硫酸锌矿浆进行解析，浆化的锰粉与亚硫酸锌矿浆的添加的摩尔质量比为1：(1-1.5)。

从红土镍矿中回收有价金属及酸再生循环的方法 6949

 0

从红土镍矿中回收有价金属及酸再生循环的方法，其特征在于，包括以下步骤：(1)将红土镍矿原矿烘干脱水、破碎细磨得到的矿粉与水和硝酸以一定的固液比、酸度充分搅拌混合制浆；(2)将配制好的矿浆泵入反应釜内充分搅拌，在特定温度下保温一段时间，进行选择性浸出；(3)浸出反应结束后，浸出浆泵入浓密机进行固液分离，底流经过滤干燥，得到铁精矿；(4)溢流液经蒸发浓缩后加入到反应釜内进行还原反应，还原后液经过滤得到镍钴混合粉；

用铜精矿直接制取硫酸铜和阴极铜的方法 4354

 0

用铜精矿直接制取硫酸铜和阴极铜的方法，该方法包括下述顺序工艺步骤：(a)硫酸化焙烧，将含硫28％、粒度为78％-0.074mm、品位13％左右的铜精矿用水浆化并搅拌均匀，送到沸腾炉内在400～900℃温度、-30～0Pa炉顶压力范围内进行硫酸化焙烧1～5h，再将焙烧产出的含尘SO2烟气经除尘设备收尘后进行制酸，制得副产品硫酸；

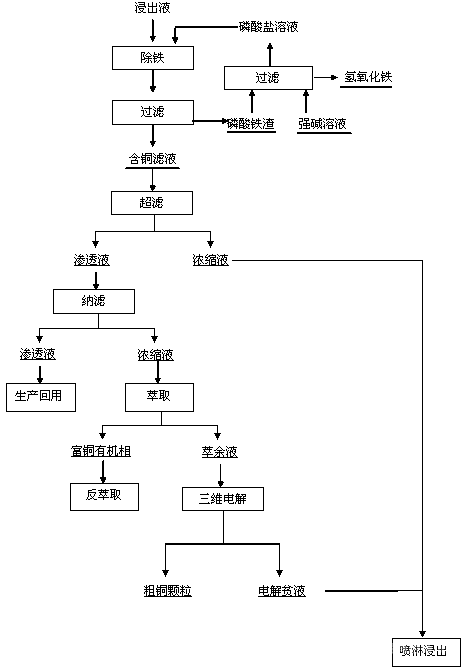

低品位铜矿生物浸出液处理方法 1568

 0

低品位铜矿生物浸出液处理方法，其特征在于包括以下步骤：步骤1：向铜浓度为100～2000mg/L、铁浓度为300～6000mg/L的低品位铜矿生物浸出液中加入理论需求量的2～5倍的磷酸盐溶液，用H2SO4溶液或NaOH溶液或KOH溶液调节pH=1.4～2.7，在反应温度T=30～90℃、反应器的转速ω=80～350r/min、反应时间t=0.5～2h条件下进行除铁，反应后静置时间t=0.5～1h，过滤，得到磷酸铁滤渣和含铜滤液；

褐铁矿型红土镍矿的烧结系统及方法 1479

 0

1.褐铁矿型红土镍矿的烧结系统，其特征在于，包括：对原料依次进行配料、混匀、制粒、筛分和布料的配料装置(1)、强力混合装置(2)、制粒装置(3)、筛分装置(4)和布料装置(5)；对布料进行烧结的带式烧结装置；

用硫酸浸出法提取红土镍矿有价金属元素及酸碱再生循环的方法 2464

 0

1.用硫酸浸出法提取红土镍矿有价金属元素及酸碱再生循环的方法，其特征在于，包括以下步骤：(1)将红土镍矿破碎、细磨后得到的矿粉与硫酸和水按照一定的固液比、酸度充分搅拌混合制浆；(2)将矿浆泵入加压反应釜中以特定的温度、保温时间、搅拌速率进行选择性浸出；

用于镍矿粉冶炼的下料装置 1999

 0

用于镍矿粉冶炼的下料装置，其特征在于：包括用于支撑的支架(1)，设置于所述支架(1)上的壳体(2)，设置于所述支撑上的驱动电机(3)，与所述驱动电机(3)相连的减速机(4)，设置于所述壳体(2)内并与所述减速机(4)相连的旋转轴(5)，设置于所述旋转轴(5)上的下料挡板(6)，设置于所述壳体(2)上方的进料口(7)，以及设置于所述壳体(2)下方的出料口(8)；其中，所述下料挡板(6)与壳体(2)内壁之间的距离可调节。

铜镍矿选铜镍的方法 2219

 0

铜镍矿选铜镍的方法，其特征在于，采用浮选-磁选-中矿再磨返回浮选的选矿流程，其中，所述中矿再磨的给矿为所述浮选中扫选得到的精矿和所述磁选得到的精矿。

冶炼红土镍矿的方法及系统 3108

 0

冶炼红土镍矿的方法，其特征在于，包括如下步骤：将红土镍矿利用硫酸熟化处理，浸出镍；所述硫酸熟化的温度为130～150℃，硫酸熟化的时间为20-24h；所述硫酸熟化的酸矿质量比为1:(0.7～0.9)。

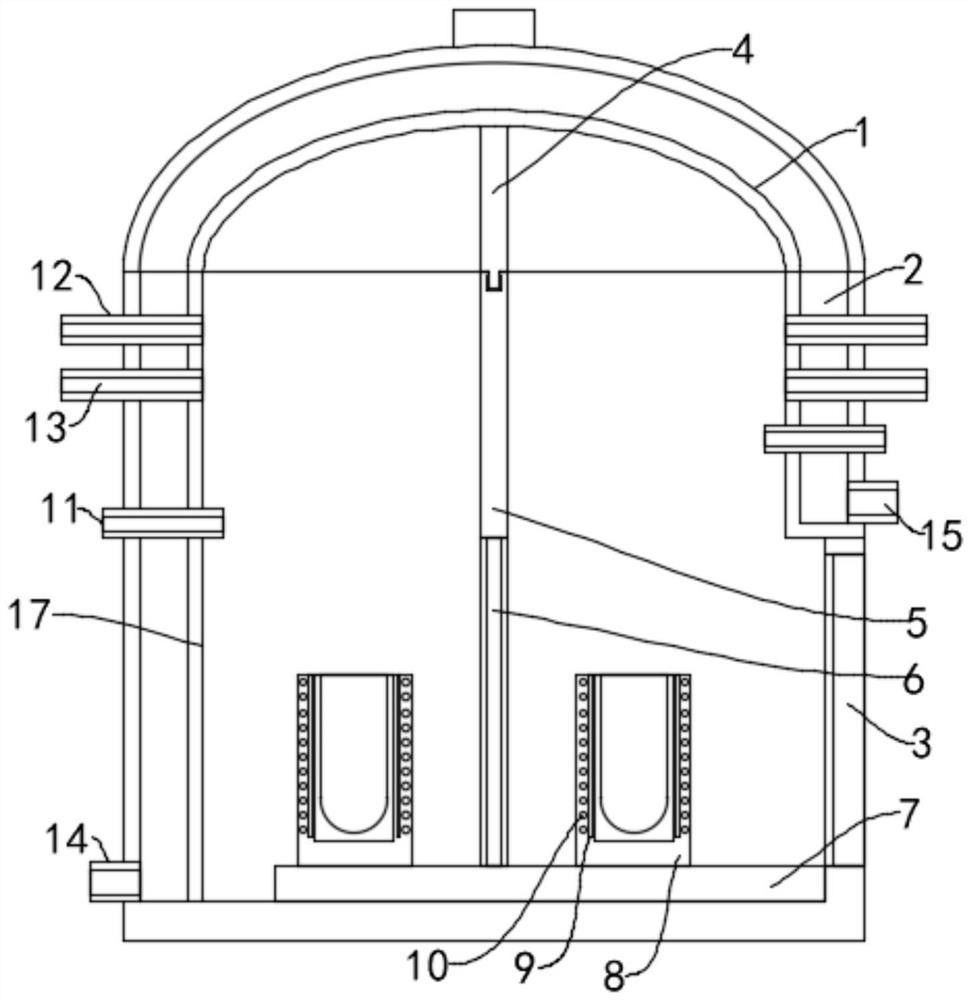

双腔体双坩埚互换悬浮熔炼炉 2129

 0

本发明实施例的目的在于提供一种双腔体双坩埚互换悬浮熔炼炉，旨在解决背景技术中所提出的问题。本发明实施例是这样实现的，一种双腔体双坩埚互换悬浮熔炼炉，包括炉壁、安装在炉壁上的封头以及包裹在封头和炉壁外部的夹套。

氧化镍矿熔融还原硫化生产低冰镍的方法 4821

 0

氧化镍矿熔融还原硫化生产低冰镍的方法，其特征在于，包括：(1)干燥预热：将氧化镍矿进行干燥预热，产出温度为600～900℃的热态氧化镍矿；(2)熔融还原硫化：将干燥预热后的氧化镍矿、熔剂连续加入熔炼炉熔池内；将还原剂、硫化剂、富氧空气喷入熔炼炉内熔池反应区，控制富氧空气对还原剂的氧气过剩系数α为0.3～0.4；控制炉内温度为1400～1550℃，熔炼炉内加入的物料在熔融状态下发生还原硫化反应，产出低冰镍和炉渣。

利用太阳能加热次生硫化铜矿浸出液的工艺系统 1431

 0

利用太阳能加热次生硫化铜矿浸出液的工艺系统，其特征在于，由太阳能集热循环系统和次生硫化铜浸出系统构成，所述太阳能集热循环系统由聚光反射板，太阳能集热单元，水泵，水箱组成；所述次生硫化铜浸出系统由圆柱形浸出反应器，铜质换热管构成。

树脂吸附法从红土镍矿回收镍钴的方法 2255

 0

树脂吸附法从红土镍矿回收镍钴的方法，其特征在于，所述方法包括： 步骤S1，对红土镍矿依次进行酸浸、循环浸出、中和除铁铝、以及稀释或部分固液分离，得到待吸附矿浆，所述待吸附矿浆的固含量在30％以下； 步骤S2，采用树脂对所述待吸附矿浆进行树脂吸附处理，得到吸附后树脂和贫矿浆，所述吸附后树脂中含有镍钴离子和杂质金属离子； 步骤S3，采用洗涤液对所述吸附后树脂中的杂质金属离子进行洗涤处理，得到洗涤后树脂和洗涤后液，所述洗涤液为镍离子浓度为0.01～5g/L的含镍溶液；

铜矿冶炼生产专用拆卸装置 1560

 0

铜矿冶炼生产专用拆卸装置，其特征在于，包括储水箱(1)、万向滑轮(2)、进水管(3)、喷水口(4)、支撑杆(5)、底部固定器(6)、固定头(7)、支撑架(8)、导线(9)、拆卸器(10)、拆卸头(11)、锁定块(12)、动力电机(13)、转动杆(14)和转动盘(15)；

铜矿萃取电积生产工艺用原料配制装置 1280

 0

铜矿萃取电积生产工艺用原料配制装置，其特征在于，包括原料配制装置本体(1)、顶部电机(2)、转动轴(3)、带动环(4)、皮带(5)、萃取轴(6)、电机轴(7)、萃取剂室(8)、萃取剂入口(9)、防震板(10)、反萃剂室(11)、反萃剂入口(12)、第一排液口(13)、萃取室(14)、萃取剂排放口(15)、电磁阀(16)、联轴器(17)、电积室(18)、第二排液口(19)、反萃剂排放口(20)、卸料口(21)、底部电机(22)、底部转动轴(23)、底部带动环(24)、底部皮带(25)、弹簧(26)、夹紧块(27)、底轴(181)和顶轴(141)；

铜矿冶炼用酸雾净化装置 1853

 0

铜矿冶炼用酸雾净化装置，包括，净化装置外壳(6)和混药装置(A)，其特征在于：所述净化装置外壳(6)内端固定连接有U型双向管(17)，所述U型双向管(17)下端固定安装在净化槽(11)上，所述净化槽(11)内部通过U型双向管(17)固定连接有喷液装置(16)，所述净化槽(11)两端固定安装有风管(14)，所述风管(14)两端固定安装有混气扇叶(15)，所述净化槽(11)右端固定安装有压缩装置(13)

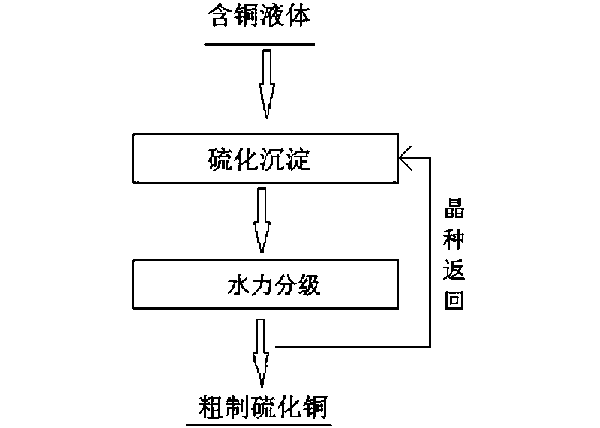

从含铜溶液中富集铜的方法 1974

 0

从含铜溶液中富集铜的方法，其特征在于，包括以下步骤：S1，向含铜溶液中加入硫化剂进行硫化沉淀；S2，沉淀生成后，采用水力分级的方式富集得到粗制硫化铜。

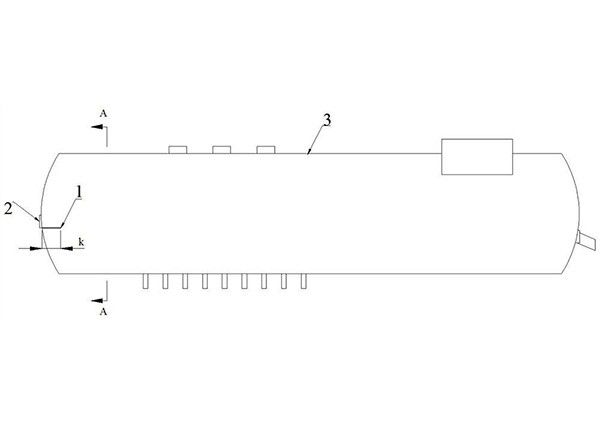

降低熔炼渣含铜的方法 2176

 0

降低大型化底吹炉的熔炼渣含铜的方法，其特征在于，在富氧底吹熔炼过程中，控制熔炼渣渣层厚度进行造锍熔炼；在底吹炉排渣过程中，改变排渣口的形状； 所述熔炼渣渣层厚度控制为40-60cm，且当熔炼渣渣层厚度为40-50cm时，排渣口采用非锐边排渣口，当熔炼渣渣层厚度为50-60cm时，排渣口采用锐边排渣口； 所述大型化底吹炉的尺寸为φ（4.8-5.8）m×（28.8-30）m，设计年处理量为150-200万吨铜矿；

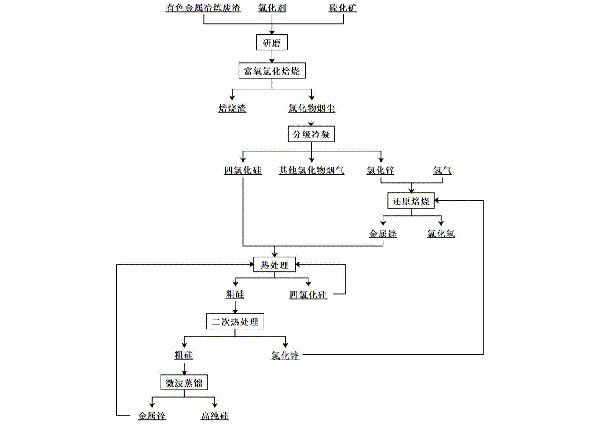

利用有色金属冶炼废渣制备高纯硅的方法 2001

 0

1.利用有色金属冶炼废渣制备高纯硅的方法，其特征在于，包括以下步骤：(1)将含有锌与硅的有色金属冶炼废渣进行氯化焙烧，分区收集氯化焙烧过程中产生的氯化物烟气得到氯化锌烟尘和液态四氯化硅；(2)还原焙烧处理步骤(1)中得到的氯化锌烟尘，得到金属锌；

铜矿渣的活化方法及在高性能混凝土中的应用 1929

 0

1.铜矿渣的活化方法，其特征在于，所述包括以下步骤：步骤一、将废旧铜矿渣投入粉碎机(20)中进行粉碎，得到第一研磨粉，粉碎压力为0.6～0.8MPa，粉碎时间为15～30min；步骤二、将步骤一得到的第一研磨粉和矿渣助磨剂依序投入到球磨机(10)中依序进行粗磨，得到第二研磨粉；

铜矿冶炼的废渣回收机构 1223

 0

铜矿冶炼的废渣回收机构，包括主体(1)，其特征在于：所述主体(1)的内部设置有切割机构(24)，所述主体(1)一侧设置有熔融机构(25)，所述主体(1)位于熔融机构(25)一侧的内部设置有加热块(20)，所述加热块(20)的一侧连接有加热丝(21)，所述加热丝(21)位于熔融罐(16)的外侧，所述熔融机构(25)的底端设置有浇筑座(26)。

铜矿废渣的熔炼装置 2061

 0

铜矿废渣的熔炼装置，包括主体(1)，其特征在于：所述主体(1)的内部设置有循环机构(24)，所述循环机构(24)的外侧设置有熔融机构(25)，所述主体(1)内部位于熔融机构(25)的正下方设置有回收机构(26)，所述主体(1)外侧位于回收机构(26)的上方设置有开口(16)，所述主体(1)的两边设置有加热块(11)，所述加热块(11)的输出端连接有加热丝(12)，所述主体(1)的顶端设置有进料口(21)，所述主体(1)顶端位于进料口(21)的一侧设置有输送带(22)。

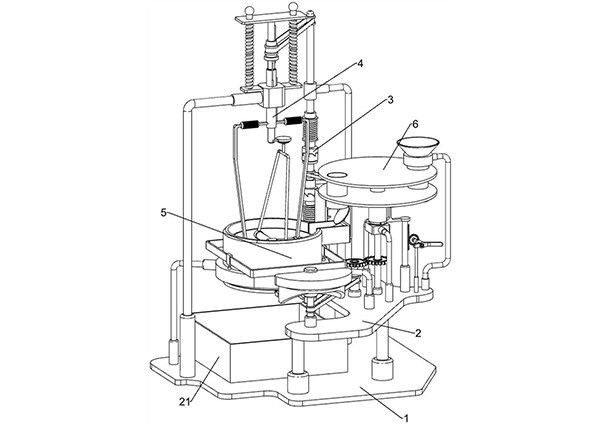

冶铜用铜矿砂快速混合装置 2230

 0

冶铜用铜矿砂快速混合装置，其特征是，包括：底板(1)，底板(1)上设有工作台(2)；收集箱(21)，底板(1)上放置有收集箱(21)；离合驱动机构(3)，底板(1)上设有离合驱动机构(3)；搅拌混合机构(4)，底板(1)上设有搅拌混合机构(4)；放料机构(5)，底板(1)上设有放料机构(5)。

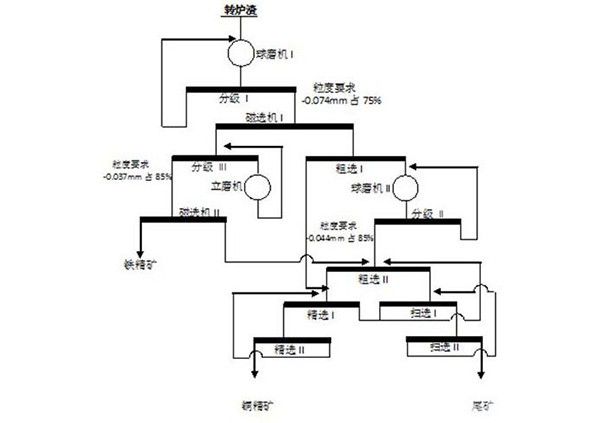

从铜转炉渣中综合回收铜矿物和铁矿物的方法 1511

 0

从铜转炉渣中综合回收铜矿物和铁矿物的方法，其特征在于，包括如下步骤 ：I级磨矿分级：将包括组分及质量百分含量为Cu 3.1-6.2％，Fe 42.1-50.9％，SiO218.5-22.5％，Al2O3 0.60-0.72％，CaO 0.08-0.18％，MgO 0.1-0.25％，Zn 2.5-4.18％，S0.1-0.46％的铜转炉渣破碎至-2mm，送入由球磨机I和分级I工序组成的I级磨矿分级系统进行磨矿，使得铜转炉渣细度要求为-0.074mm占75%；

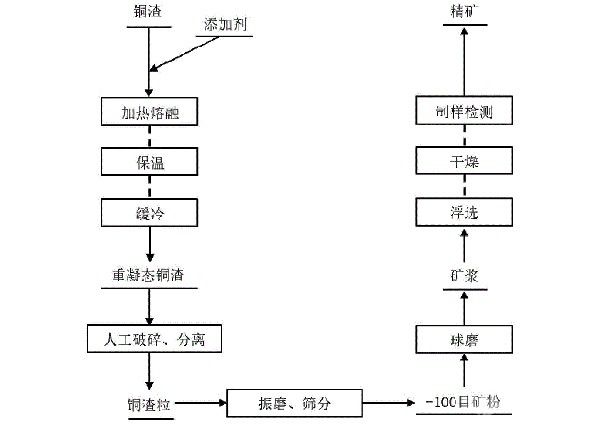

回收低品位铜冶炼渣中铜的方法 1391

 0

回收低品位铜冶炼渣中铜的方法，其特征在于：包括如下步骤：将铜渣颗粒与氧化硼混合得到混合物，混合物在空气气氛下焙烧，再经缓冷重凝后得到改性产物；改性产物经过破碎、球磨、浮选分离，即得到铜精矿。

从硫化铜矿中电解回收铜的方法 2677

 0

从硫化铜矿中回收铜的方法，其特征在于，包括如下步骤：（1）用球磨机将铜矿磨成粉末；（2）将磨碎后的铜矿放入搅拌桶中，并加入不同的酸、水和药剂进行氯化反应；

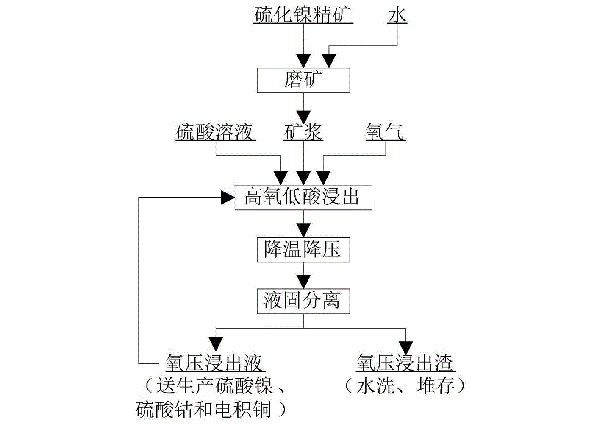

硫化镍精矿的氧压浸出方法 2209

 0

硫化镍精矿的氧压浸出方法，其特征在于，包括如下步骤：S1、取待处理的硫化镍精矿，磨矿，获得矿浆；S2、将S1获得的矿浆和氧压浸出液、硫酸混合，获得混合浆料；

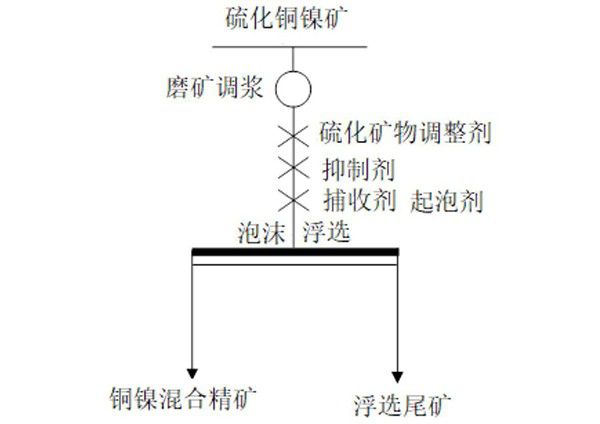

硫化铜镍矿的浮选方法 1748

 0

硫化铜镍矿的浮选方法，其特征在于，包括如下步骤：a、将硫化铜镍矿磨矿和调浆得到矿浆；b、向所述步骤a的矿浆中加入硫化矿物调整剂，所述硫化矿物调整剂包括0-10重量份的可溶性铜盐、0-200重量份的铵/胺盐和1-200重量份的还原活性剂，搅拌均匀；

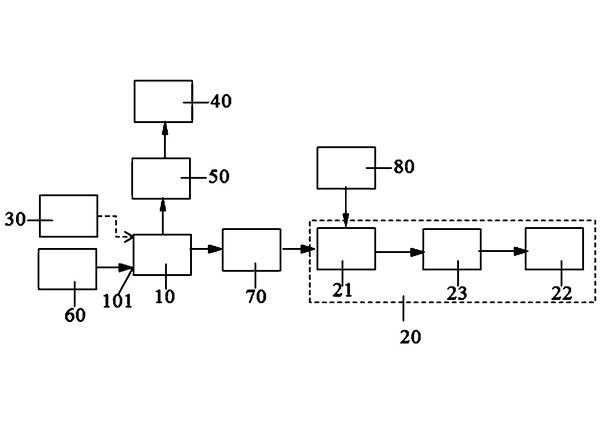

低品位氧化铅锌矿的冶炼系统及冶炼方法 1846

 0

低品位氧化铅锌矿的冶炼系统，其特征在于，所述冶炼系统包括：预氧化反应装置(10)，所述预氧化反应装置(10)设置有第一加料口(101)和排渣口，所述第一加料口(101)用于向所述预氧化反应装置(10)中加入所述低品位氧化铅锌矿，同时通入空气或富氧空气；
