江苏有色金属冶金技术理论与应用

制备多区域复合材料3D打印方法 1038

 0

本发明涉及一种制备多区域复合材料3D打印方法，S1、喂料制备：将多种原料粉末分别与粘结剂混合密炼，并制备形成多种相应的喂料；S2、生胚打印：3D打印机包括多个可切换，且用于放置喂料及可向打印台挤出熔融的喂料的打印工作头；将多种喂料分别放入对应的打印工作头内；3D在打印中根据打印模型，控制不同区域选用放置不同喂料的打印工作头进行打印；从而获得生胚S3、脱脂：将生胚进行脱脂，获得脱脂件；S4、烧结：将脱脂件进行烧结形成最终产品；本发明通过多个打印工作头，可实现多元材料打印和间接打印相结合，可实现材料的多重搭配，打破传统的复合材料的局限性，使产品的性能和外观可塑性更好。

高速离心机用抗拉性复合钛基转子材料及其制备方法 762

 0

本发明公开了一种高速离心机用抗拉性复合钛基转子材料，由下列重量份的原料制成：钛合金20‑35份、铝合金10‑16份、钢5‑10份、硼纤维10‑17份、碳化硅3‑7份、碳化钛5‑10份、碳化铋2‑5份、硅酸钙5‑19份、二氧化锰5‑7份、氧化锆3‑9份、氧化锌5‑8份、硼酸镁3‑7份、五氧化二钒3‑6份、硬脂酸锌3‑6份、二硼化钒3‑4份、氟硼酸钾7‑15份、聚氧乙烯树脂5‑12份、磷钨酸钾2‑7份、抗氧化剂5‑10份、热稳定剂5‑10份。制备而成的高速离心机用抗拉性复合钛基转子材料，其耐腐蚀好、抗拉强度高、硬度高、高温下不变形。同时，还公开了相应的制备方法。

高强度耐磨金刚石锯片生产工艺 703

 0

本发明涉及金刚石锯片制造领域，具体地说，是一种高强度耐磨金刚石锯片生产工艺，包括以下工艺流程：配料、冷压、烧结、焊接、开刃、包装等步骤，其中，用于制造该高强度耐磨金钢石锯片的基体用钢的化学成分 wt％为：C为0.50％、Sn为 0.20％、Zn为0.30％、Ni为0.20％、Co为0.03％、W为0.15％、Ti为0.05％、Pb为0.60％，其余为Fe及杂质，通过此种工艺生产出来的金刚石锯片具有高强度耐磨等优点，同时适合大批量生产，有效降低了企业的生产成本，提高了产品质量。

铁基粉末冶金材料的制备方法 868

 0

本发明公开了一种铁基粉末冶金材料的制备方法，包括下述步骤：(1)打开高速混合机，按照下述的重量百分比称取对应的金属材料，Y为0.5wt％-0.8wt％、Mn为1.1wt％-1.6wt％、C为1.2wt％-2.5wt％、Mn为0.3wt％-1.1wt％、Zr为0.4wt％-0.9wt％、Co为0.8wt％-1.4wt％、Ta为0.2wt％-0.5wt％、Sb为0.5wt％-1.1wt％，余量为Fe，将上述的原料投入高速混合机中进行混合；(2)将步骤(1)的金属材料球磨；(3)用专用模具压制成型；(4)高温烧结，烧结温度为785-825℃，冷却，为制备的铁基粉末冶金金材料。

含钨铁基粉末冶金材料及其制备方法 791

 0

本发明公开了一种含钨铁基粉末冶金材料及其制备方法，该材料由以下组分按质量百分数组成：二硫化钨，0.5%~6%；硬脂酸锌，0.1%~0.8%；石墨，0%~5%；铜粉，0%~5%；镍粉，0%~5%；余量为铁粉。制备方法为：按质量百分数将组分混合，然后再进行压制和烧结等处理。本发明是利用二硫化钨优良的润滑性能，减少混合粉末中有机润滑剂的使用量，提高压坯的密度，同时可以降低生坯烧结时有机物挥发所产生的孔隙。使用本发明制备的含钨铁基材料相比于传统的含钨预合金铁粉制备的材料，表现出更高的硬度、拉伸强度和切削性能等。

改善加工性的电机用烧结钕铁硼的制备方法 807

 0

本发明公开了一种改善加工性的电机用烧结钕铁硼的制备方法，通过同时向钕铁硼中添加锑、铜和钛元素，三种合金元素的复合添加，使得材料的高低温力学性能得到改善，韧性增强，减少了由于热震而造成结构损伤的几率，同时大大的提高了钕铁硼材料在加工过程中的破坏，提高了成品率。化制备工艺，精确控制烧结温度和时效温度，使得合金的微观组织细化，从而使得合金的韧性增强，提高了可加工性。

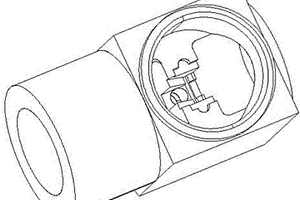

光网络器件一体式三通接头 730

 0

光网络器件一体式三通接头，以重量份计，包括以下步骤：1）配料、2）注塑、3）萃取、4）烧结。本发明，由于不存在实际切削，节约了材料；一次成型所需人员仅为3名且工序较少，采用人工取件，2穴的模具生产提升到4200只每班，产品的一致性好。

立方氮化硼纤维磨粒及其制备方法 650

 0

本发明涉及一种立方氮化硼纤维磨粒及其制备方法，立方氮化硼纤维磨粒包括立方氮化硼磨粒与粘结材料两部分，其特征在于其中立方氮化硼磨粒表面设有镀钛层或镀铬层，镀层的厚度为5~10μm；粘结材料的组分及重量百分比含量为：Al2O3粉末16~20%、B2O3粉末28~32%、Na2O粉末3~10%、其余为SiO2粉末。烧结方法是采用分段式升温至最高加热温度795-805℃，保温18-22分钟。本发明所述的CBN纤维磨粒能够实现树脂、陶瓷、金属结合剂砂轮磨料层内部CBN磨粒的规则排布，并具有强度高、耐磨性与自锐性好的特点，从而提高磨削效率与质量。应用该型CBN纤维磨粒制作的砂轮可满足航空航天、汽车等行业关键零部件的磨削加工要求。

热等静压生产平板显示器用钼合金溅射靶材的方法 1002

 0

热等静压生产平板显示器用钼合金溅射靶材的方法,钼材经过适当的1000℃~1500℃,100～200MPa热等静压处理,在致密度提高的基础上,可获得细小均匀的晶粒度并且强度和韧性均得到提高。在高温高压的共同作用下,被加工件的各向均衡受压,靶材的致密度高、均匀性好、性能优异,同时具有生产周期短、工序少、能耗低、后期加工材料损耗小等特点。

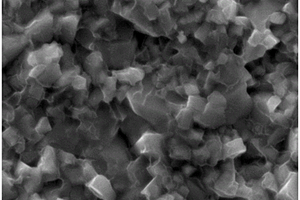

高韧性、高硬度氧化铝基耐磨陶瓷的制备方法 1118

 0

本发明涉及一种高韧性、高硬度氧化铝基耐磨陶瓷的制备方法。该方法包括步骤一：原料研磨，步骤二：喷雾造粒，步骤三：素坯压制，步骤四：素坯烧结，步骤五：喷砂处理，步骤六：附着耐磨涂层，步骤七：包装入库。由于氧化铝为基体，碳化硅、氧化锆作为增强相，碳酸镁为烧结助剂，碳化硅与氧化锆可以与氧化铝形成晶内/晶间混合型结构，裂纹从晶间到晶内再到晶间的路径扩展，消耗了更多的断裂能，形成了沿晶/穿晶混合的断裂模式，从而大大提高复合材料的综合力学性能；碳酸镁作为烧结助剂，可以降低烧结温度，防止晶粒的长大，该方法科学严谨，烧结过程中能够形成耐磨坯体，化学沉积过程中形成碳化硅与碳化锆混合层，有效增强耐磨陶瓷的耐磨性。

利用熵合金颗粒增韧增模的镁基复合材料及其制备方法 757

 0

本发明公开了一种利用熵合金颗粒增韧增模的镁基复合材料，包括质量百分数为5‑20%的熵合金粉末和余量的镁合金粉末。本发明还公开了一种利用熵合金颗粒增韧增模的镁基复合材料的制备方法，包括以下步骤：步骤一，配料：按照配比称取熵合金粉末和镁合金粉末；步骤二，混粉：将上述粉末置于饱和硅油丙酮溶液中，超声振荡并机械搅拌至少1h充分混合；步骤三，冷压：将上述均匀混合粉末冷压至长方体的模具中。本发明利用特定增温增速等通道转角挤压组合加工配合熵合金与镁基体粉末粒径特征实现冶金加工，并在熵合金颗粒与镁基体界面处形成Mg和Al元素的界面过渡层，增强界面强度，获得综合力学性能良好的熵合金颗粒增韧增模镁基复合材料。

铝钪合金靶坯及其制备方法及应用 756

 0

本发明涉及一种铝钪合金靶坯及其制备方法及应用。其中，铝钪合金靶坯包括：16‑50重量份的钪，50‑84重量份的铝，铝钪合金靶坯的含氧量小于等于160ppm。上述铝钪合金靶坯具有钪含量高、含氧量低，进而使得制备的靶坯不会发生异常放电或粒子溅疤，能够保证后期高品质成膜。

柔性显示高效热管理用定向高导热碳基复合薄膜 1034

 0

本发明公开了一种柔性显示高效热管理用定向高导热碳基复合薄膜，包括双面胶带、设于所述双面胶带两面的石墨片、以及设于石墨片表面的高导热单面胶带；所述双面胶带为定向高导热双面胶带，包括第一基层、以及设于所述第一基层两面的第一导热胶粘层；所述石墨片为连续阶梯式一体化烧结的石墨片；所述高导热单面胶带包括第二基层、以及设于所述第二基层表面的第二导热胶粘层。通过在定向高导热双面胶带两侧设置连续阶梯式一体化烧结的石墨片，再覆盖高导热单面胶带的结构，以高导热胶带和石墨片的复合结构形成的高导热碳基复合薄膜，具有高效的导热和散热性能。

高强韧性非均匀结构WC-TiC-Co硬质合金的制备方法 1027

 0

本发明公开了一种高强韧性非均匀结构WC‑TiC‑Co硬质合金的制备方法，以偏钨酸铵、WC粉末、TiO₂粉末、石墨粉和钴粉为原料配制混合粉料；再加入去离子水；将混合料经球磨混料、添加成型剂、压制成型、脱脂并煅烧工序后，进行烧结，得到高强韧性非均匀结构的WC‑TiC‑Co硬质合金。本发明制备的非均匀结构硬质合金，同时具有较高的硬度、抗弯强度和断裂韧性，综合力学性能较好。该制备方法工艺简单，对生产设备无特殊要求，生产成本较低，具有广阔的应用前景。

机械加工用拉刀 645

 0

一种机械加工用拉刀，拉刀由陶瓷相钴基合金原料粉末混合，压制烧结，退火，机加工，淬火，回火，碳氮共渗工序制备而成，钴基合金的成分具有较高强度，再陶瓷相的作用下钴基合金强度得到了进一步提高，渗氮工序提高工件的表面硬度和强度。

石墨烯负载的金属复合材料及其制备方法 752

 0

本发明公开了一种石墨烯负载的金属复合材料，由下列重量份的原料制成：天然鳞片石墨25‑35份、硝酸钠5‑10份、高锰酸钾3‑5份、硼氢化钠4‑8份、水合肼2‑5份、聚乙二醇9‑15份、三氧化四铁2‑6份、氯化镍1‑3份、氯化锡1‑3份、硼酸钾5‑9份、钨粉15‑25份、镍粉5‑15份、铜粉3‑9份、镁粉4‑8份、铝粉3‑5份，亚硒酸钠2‑7份、二硫化纳2‑6份、硼酸锌5‑7份、氟化锆3‑8份、聚乙烯醇6‑10份、变性剂3‑5份、热稳定剂5‑10份。制备而成的石墨烯负载的金属复合材料，其机械强度高、导热性能好、电子迁移率大。同时，还公开了相应的制备方法。

低介电常数α‑Si3N4多孔陶瓷的制备方法 791

 0

本发明公开了一种低介电常数α‑Si3N4多孔陶瓷的制备方法，按照如下步骤进行：a、以稻壳为原料，制备得到碳硅质前驱体，再添加α‑Si3N4粉体、烧结助剂，组成陶瓷原料；b、将凝胶物质和分散剂分散在去离子水中，与上述陶瓷原料混合，球磨4‑8h后取出，真空除泡10‑30min，形成浆料；然后水浴加热至40‑80℃，使浆料中的凝胶物质完全溶解，其中浆料的固相含量为35‑60％；c、将上述料浆注入预热的模具中，进行注凝成型，脱模干燥，得到坯体；最后烧结自然冷却至室温，即获得低介电常数α‑Si3N4多孔陶瓷。

烧结多铁性铁酸铋基电子功能陶瓷的方法 1105

 0

本发明提供一种烧结多铁性铁酸铋基电子功能陶瓷的方法，包括如下步骤：将Fe2O3、Bi2O3、BaCO3、TiO2及MnO2粉末按摩尔比为34~40 : 34~40 : 20~32 : 20~32 : 0.4的比例进行混合并球磨后干燥，压片，放置于烧结炉中预烧结；将预烧的陶瓷片经过粉碎并球磨为粉末后，进行固相烧结；将固相烧结的陶瓷片粉碎并球磨进行放电等离子烧结。本发明制备得到的多铁性铁酸铋基电子功能陶瓷具有很好的相组织和致密性，铁电性、压电性均有明显提高，且工艺简单，放电等离子烧结温度低，生产更安全。

耐高温改性聚酰亚胺及其制备方法 722

 0

本发明公开了一种耐高温改性聚酰亚胺及其制备方法，所述耐高温改性聚酰亚胺将聚酰亚胺、石墨、二硫化钼以及碳纤维采用特殊的粉末冶金技术加工而成，所制得的耐高温改性聚酰亚胺除了具有很好的耐温性能、力学性能和电性能以外，还具有很好的耐磨和抗蠕变性能。

高低温炉内转化装置及工件高低温炉内转化方法 783

 0

本发明提供了一种高低温炉内转化装置及工件高低温炉内转化方法，涉及工件处理设备技术领域。高低温炉内转化装置，包括：门体组，门体组包括第一门体、第二门体、第三门体和第四门体；深冷室，深冷室用于对工件执行深冷工艺，深冷室的一侧设置有用于供工件进出的第一门体；回火室，回火室用于对工件执行回火工艺，回火室和深冷室之间通过第二门体、第三门体和第四门体共同的开闭实现连通或者隔断；和驱动机构，驱动机构用于驱动工件在深冷室、回火室之间流转。该方法通过使用高低温炉内转化装置实现在炉内对工件进行高低温转化，可以使得工件获得所需的特性，保障工艺处理质量。

用于制备含钆化合物的耐磨高纯稀土氧化钆陶瓷球及其制备和使用方法 668

 0

本发明属于新材料领域，更具体地说，涉及一种用于制备含钆化合物的耐磨高纯稀土氧化钆陶瓷球及其制备和使用方法。该氧化钆陶瓷球通过配料、制坯、冷等成型、一次滚圆、预烧、二次滚圆、二次烧结、筛选等步骤制备得到。本发明提供的氧化钆陶瓷球，纯度高、耐磨性好，能够用作制备含钆化合物的球磨介质。用本发明提供的氧化钆陶瓷球作为球磨介质制得的含钆化合物纯度高，光电性能突出。此外，本发明还提供了所述的用于制备含钆化合物的耐磨高纯稀土氧化钆陶瓷球的制备方法；该方法工艺简单，适用于批量生产，制备的氧化钆球尺寸可调，稳定性好，良品率高。

基于有机金属框架的晶粒抑制剂制备超细硬质合金的方法 678

 0

本发明公开了一种基于有机金属框架的晶粒抑制剂制备超细硬质合金的方法。所述方法包括：将铬离子、钒离子与有机配体通过水热法生成含铬和钒的金属有机骨架材料，并将其与硬质合金均匀混合，形成硬质合金复合材料，之后进行球磨、造粒、压制成型、烧结等处理，获得细晶硬质合金。本发明以含铬和钒的金属有机骨架材料作为碳化铬、碳化钒的前驱体，能够实现含铬和钒的金属有机骨架材料在硬质合金中的均匀分布，进而在煅烧过程中直接原位生成纳米尺寸的纳米碳化铬、碳化钒晶粒抑制剂，实现对硬质合金晶粒长大的控制，且晶粒抑制剂利用率高。该方法能够有效改善晶粒抑制剂的在硬质合金中分布的均匀性，同时经济、容易操作，易于工业生产。

氧化铝-钛碳氧固溶体复合陶瓷及其制备方法 788

 0

本发明涉及陶瓷材料科学技术领域，特别涉及一种氧化铝‑钛碳氧固溶体复合陶瓷材料及其制备方法。本发明技术方案将TiC粉和TiO₂/TiO粉按摩尔比混合，在高能球磨机中球磨3小时，球磨后的粉末经过干燥，压制成型后放入高温炉中在氩气保护下处理，然后冷却至室温；烧结后的块体经过破碎、球磨后，再将氧化铝和TiCxO_1‑x粉以及适当的烧结助剂，原料经物理机械方法混合5～20小时；混合粉体干燥后装入石墨模具中冷压成型，在放电等离子体烧结炉内烧结，随后随炉冷却至室温，即可制备出Al₂O₃‑TiCxO_1‑x复合陶瓷。

粉末冶金制备钕铁硼磁体用的润滑剂及使用方法 730

 0

本发明涉及粉末冶金添加剂技术领域，具体涉及一种粉末冶金制备钕铁硼磁体用的润滑剂及使用方法，所述润滑剂包括溶质与溶剂，溶质选自2‑氨基苯并噻唑、硼酸酯的一种或者两种；溶剂选自三氯甲烷、乙醚和石油醚的一种或者多种，溶质与溶剂的质量比是0.5:99.5～5:95；润滑剂在粉末冶金制备钕铁硼磁体中的使用方法，主要包括将润滑剂通过惰性气体吹进钕铁硼混粉料罐，在3D混料机中混粉，混匀，润滑剂均匀包覆在颗粒表面，再模压成型，高温烧结得到钕铁硼磁体，本发明润滑剂能增加粉的流动性，有效解决粉团聚的问题，润滑性良好，在钕铁硼粉中添加量少，可以以较小的添加量达到润滑的目的，减少了磁体中有害元素的引入。

钛镍钴记忆合金体的制备方法 927

 0

本发明公开了一种钛镍钴记忆合金体的制备方法，该方法克服了现有的多孔TiNiCo形状记忆合金制备方法中孔隙率和孔径及孔型均难以控制以及合金产品的阻尼性能及其他力学性能尚需提高的缺陷，本方法处理的TiNiCo形状记忆合金，其内部晶粒尺寸为亚微米量级，细小的晶粒尺寸与析出相可强化TiNiCo形状记忆合金基体，从而降低R相转变为马氏体相的温度，致使R相存在的温度区间扩大。这为进一步利用R相变提供了便利条件，同时改善合金的形状恢复特性，提高合金的循环稳定性。

新型铝合金配方及其制作方法 856

 0

本发明公开了一种新型铝合金的配方，按重量份数由以下成分组成：铝粉70‑80份、猛粉10‑15份、铜粉5‑10份、铬粉3‑5份、铁粉30‑40份、镁粉2‑5份、硬脂酸铝0.5‑1份、表面活性剂4‑6份和聚四氟乙烯3‑4份，所述上述金属元素纯度为99.99％。用本发明的配方和生产方式生产出来的铝合金，在保留了铝元素原有的物理特性的情况下，增强了铝合金的硬度与韧性，避免了铝合金在使用过程中或使用一段时间后发生断裂的现象，同时提高了铝合金抗腐蚀的能力，延长了铝合金的使用寿命，扩大了铝合金的应用范围。本发明缩短了铝合金的生产过程，提高了企业的生产效率，节约了企业的生产成本，有利于企业经济效益的提高。

具有磨削与抛光功能磨料的制备方法 762

 0

本发明公开了一种具有磨削与抛光功能磨料的制备方法，具体包括以下步骤：（1）将原料纳米氮化钒与氮化铬复合微粉、陶瓷结合剂、超硬材料及碳化硅混合均匀，制成复合粉体，然后静压压制成板状，厚度为1‑2mm；（2）将静压后的板状原料在1100‑1200℃下烧结，烧结1‑2h，保温20‑30min，烧结后的原料进行破碎；（3）将步骤（2）破碎后的原料在1600‑1700℃下烧结，烧结8‑11h，保温2‑3h，烧结破碎后筛分，经筛分得到不同粒度的颗粒即具有磨削与抛光功能磨料；该制备方法简单易行，制备出的磨料既具有磨削又具有很好的抛光效果，降低物耗能耗与时耗，提高功效降低成本。

改善高Cr掺杂浓度YAG透明陶瓷材料透过率的方法 938

 0

本发明公开了一种改善高Cr掺杂浓度YAG透明陶瓷材料透过率的方法，通过在高Cr掺杂浓度YAG透明陶瓷材料中增加原子半径大于Y的离子浓度增大晶格常数，实现增加Cr的分凝系数，改善高Cr掺杂浓度YAG透明陶瓷透过率。

含有乳化液工作面污水处理装置及方法 853

 0

一种含有乳化液工作面污水处理装置及方法，所述方法将所述处理装置设置在工作面内，并将处理后形成的清水经区段巷道水渠排入中央水仓，且所述系统设置位置满足：在工作面生产污水被本装置处理前，采空区流出的清水不混入其中，所述工作面污水经絮凝、沉淀、过滤和油水分离四级处理，去除工作面污水的悬浮物和溶解油、乳化液。

高光效陶瓷荧光片及其制备方法 707

 0

本发明公开了一种高光效陶瓷荧光片及其制备方法，该高光效陶瓷荧光片包括透明陶瓷和散射孔洞，其内具有多组孔洞组合体，孔洞组合体包括一个基础孔洞和多个次级孔洞，多个次级孔洞分布于基础孔洞中，孔洞组合体由多孔酶化淀粉在透明陶瓷烧结形成，基础孔洞的孔径为1.0‑4.0μm，次级孔洞的孔径为0.1‑1.5um，本发明通过形成孔中孔结构改善荧光片的散热性能。
