车桥轧机 994

 0

本实用新型涉及一种车桥轧机，该车桥轧机包括位于加热模块和缩颈模块。加热模块包括两端分别安装有第一推进缸和加热炉的第一上料架，第一推进缸用于将待处理的钢管一端推向加热炉；缩颈模块包括安装有夹持工装和缩颈机的第二上料架，第二上料架与第一上料架之间设置有轧机送料架，夹持工装连接有液压伸缩装置，液压伸缩装置将夹持工装和经加热炉加热的钢管一端插入缩颈机内。上述车桥轧机，将加热模块和缩颈模块组合成一个整体机械，进而实现钢管端部的缩颈，与现有技术中人工搬运或吊装相比，能够更好的控制时间间隔，大幅的降低工作量，降低工艺难度，同时也能够提高成品车桥的同轴度。

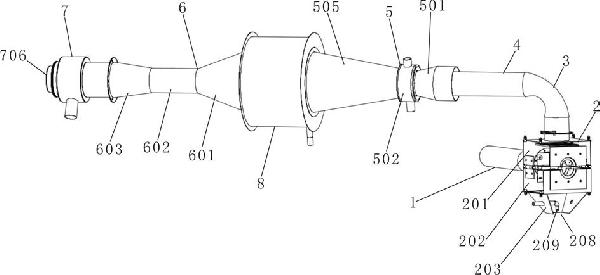

双文丘里式气动湿法除尘系统 872

 0

一种双文丘里式气动湿法除尘系统，包括尘渣收集器、尘渣控制器、粉尘输送管、文丘里气动风机、文丘里惯性除尘室、三态分离器和雾化粉尘混合室。所述的尘渣收集器与尘渣控制器的钻杆出口处相连接，尘渣控制器的底部设置有锥形喷雾装置，所述的尘渣控制器的顶部通过变径弯头连接有粉尘输送管道，粉尘输送管道连接有文丘里气动风机，所述的文丘里风机连接有雾化粉尘混合室，雾化粉尘混合室连接有文丘里惯性除尘室。本发明的所述的一种双文丘里式气动湿法除尘系统，其设计合理，便于使用，不仅能够提高粉尘与水雾的混合效率，降低水量和耗气量

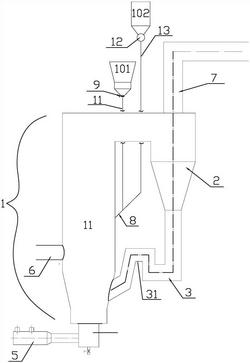

脱硫、脱硝粉料预热煤气发生器及粉料立式或卧式锅炉 1213

 0

本实用新型涉及一种脱硫、脱硝粉料预热煤气发生器及粉料立式或卧式锅炉。现有煤粉预热燃烧器及相应锅炉的操作弹性空间小，为此，本实用新型脱硫、脱硝粉料预热煤气发生器包括预热燃烧室、气固分离器和返料器，预热燃烧室设有加料管，加料管上端设有加料阀或螺旋给料机，并通过该加料阀或螺旋给料机与一加料斗底部相通。还可增设一气固预分离室和/或辅助气固分离器，二者均包括膨大壳体，该膨大壳体内腔横截面面积≥预热燃烧室流化床或出气管内腔横截面面积的1.3倍，且膨大壳体的高度≥0.5米。本实用新型煤种适应性强、炉内NOX排放低、炉内脱硫效率高，且操作弹性空间大，容易运行平衡，平衡后容易保持，适合现有各种工业、电站锅炉使用。

具有除铁功能的真空上料系统 1066

 0

本实用新型公开了一种具有除铁功能的真空上料系统，属于生物材料生产设备技术领域，包括真空分离装置、脉冲发生装置、强磁装置和料箱，其特征在于强磁装置包括面板和箱体，所述面板上设置有沿中心转动的转动支架，转动支架的外侧设置有滑动触头，面板上设置有环形的固定滑槽，转动支架的端部设置有强磁铁，滑动触头与转盘电极配合设置，箱体内侧沿转动支架轴心对称设置有重锤，本实用新型的有益效果是：所述的转盘电极的圆心角为135度的巧妙设计，实现了强磁铁间歇供电，从而实现了自动化的强磁铁的间歇工作，配合脉冲发生装置和转动支架，极大的提高了除去效率；重锤的设计保证了装置使用的连续性；固定滑槽提高了装置的稳定性。

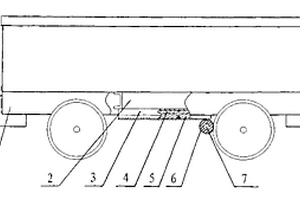

底卸式矿车 738

 0

一种底卸式矿车,矿车体底部有卸料口,卸料口两侧边有导轨,导轨支撑一个能挡住卸料口的门板,矿车体两侧梁上固定支座,两支座支撑一个传动轴,传动轴中部固定一个齿轮,该齿轮与固定在门板底部的齿条啮合,传动轴的端部设置摇把。它可广泛运用于冶金、矿山、煤矿、铁路、公路遂道、水工涵洞、地下矿平巷和军事涵洞等工程掘进、施工、配套出料运输,底部卸料,方便矿车排料,能够连续作业,减少人工操作的步骤,省时省力,降低作业成本。

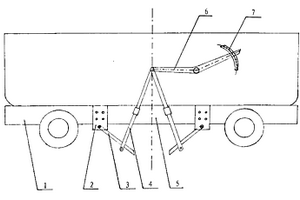

固定车箱自卸式矿车 907

 0

一种固定车箱自卸式矿车,矿车体底部有卸料口,卸料口的下面有能挡住卸料口的两个卸料门,卸料门的外端边通过连接板与矿车体铰接,卸料门的内端左右两侧分别与拉杆的一端铰接,拉杆为长度可调拉杆,每侧拉杆的另一端与手柄的一端铰接,手柄中部通过销轴铰接在矿车体上,矿车体侧面固定有定位支架,手柄的另一端插在定位支架的导向槽内,定位支架有若干对手柄定位的定位孔。它可广泛运用于冶金、矿山、煤矿、铁路、公路遂道、水工涵洞、地下矿平巷和军事涵洞等工程掘进、施工、配套出料运输,底部卸料,方便矿车排料,能够连续作业,减少人工操作的步骤,省时省力,降低作业成本。

天然金刚石表镶钻头 981

 0

一种天然金刚石表镶钻头,有一个带有内螺纹孔的钻库体,钻库体前部均布周向刀头,周向刀头为金刚石刀头,周向刀头侧面焊接有护体合金,钻库体前端部中心有内金刚石刀头,钻库体上对应周向刀头和内金刚石刀头有水孔,水孔与钻库体的内螺纹孔相通。本实用新型用于煤田地质勘探、石油冶金、煤矿井下钻进勘探等领域,钻进效率高,使用寿命长,钻进平稳,工人劳动强度小,使用时提钻次数少,降低了生产成本。

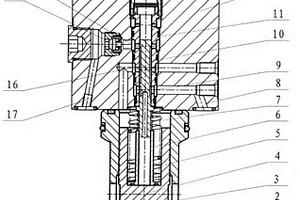

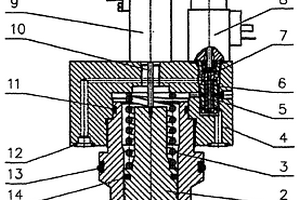

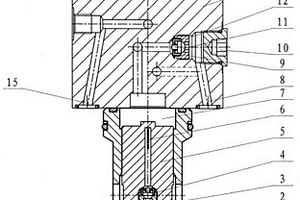

带有阀芯位置监控的动态插装阀 811

 0

本实用新型涉及一种带有阀芯位置监控的动态插装阀,特别是对阀芯快速、可靠关闭或打开,监控阀芯位置的液压设备。它是由阶梯形阀套一端设置进油口,侧面设置出油口,阶梯形阀套内设置阶梯形阀芯和复位弹簧,控制盖板套置在阶梯形阀套上,控制盖板中间孔内设置位置反馈杆,复位弹簧套置在位置反馈杆上,控制盖板的顶面中间设置位置传感器,位置反馈杆一端设置感应杆,感应杆套置在位置传感器中间,控制盖板的侧面设置先导电磁阀,阶梯形阀套与控制盖板配合处在上面设置环形沟槽。效果是结构简单,操作方便,确保阀芯完全打开或关闭,有效对阀芯的位置进行监控,运行安全可靠,广泛用于锻压、冶金、矿山、船舶行业的液压插装阀动态监控设备。

深槽型充气机械搅拌式浮选机 701

 0

深槽型充气机械搅拌式大型浮选机，包括浮选槽 体、搅拌机构、刮泡装置、液位自动控制装置等，矿浆 循环方式采用“立体循环”原理，入料为直流给料方 式。该机为四个浮选槽，单槽容积为14.2m3，总处理 能力为40～56.8t/h，具有设计技术先进，结构合理， 运行稳定可靠，节电显著等特点，适用于0.5mm以下 易浮或难浮煤泥，可用于年处理能力较大的的新建和 改扩建洗煤厂，也适用于冶金选矿系统做浮选设备。

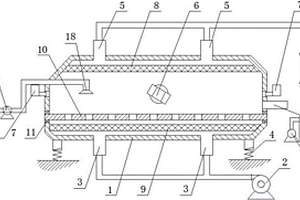

微波振动流化床重金属废水处理回收设备 823

 0

本实用新型涉及一种微波振动流化床重金属废水处理回收设备，属于微波冶金技术领域，包括原料罐，原料罐通过抽水泵与流化床床体相联，流化床床体下端开设有气流入口，气流入口通过管道联接有鼓风机，流化床床体上端开设有气流出口，流化床床体通过弹簧联接在地面上，流化床床体内上部设有上除沫器，上除沫器下方设有振动筛板，振动筛板通过弹簧片安装在流化床床体内，流化床床体内还设有振动电机，流化床床体上设有出料口和微波发生器，原料罐与流化床床体联接管道的末端设有高压喷头。本实用新型对重金属废水处理加热均匀，效率高，一次性就可以将重金属处理回收，结构简单，节约空间，使用方便。

锁罐缓冲摇台 938

 0

一种新型锁罐缓冲摇台，包括底架、锁罐油缸座、摇台轴承座、锁罐油缸、锁罐装置轴承座、锁罐链板、锁罐装置、摇臂、缓冲垫、摇尖、托罐装置座、托罐装置、摇臂链板、缓冲装置、托罐油缸、托罐油缸座、托爪座、托爪，构成装置在底架上的托罐装置和锁罐装置。本实用新型是一种在矿山立井容器与外部置换运输物品时，可在各个水平进行安装和使用的容器的固定装置，结构紧凑，方便运输，动作响应快，运行稳定，易维修，可以被广泛应用于煤矿及冶金矿山中。

电磁辊式磁选机 722

 0

本实用新型电磁辊式磁选机属玻璃、铸造、陶瓷、矿山、冶金、发电等行业的除铁设备。它由磁选机架、电磁辊、电磁辊升降螺杆、活动铰链轴、弃铁输送带、挡轮组、张紧机构、电滚筒等构成。由于电磁辊可按皮带机的不同宽度选用,故该机使用的除铁效果好。机器结构稳定牢固,使用安全方便,体轻价廉、传动滚筒不被磁化,自动除铁,传送新颖。

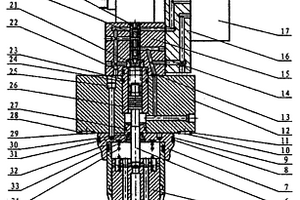

大流量液压反馈先导控制插装式比例节流阀 1036

 0

本实用新型涉及一种大流量液压反馈先导控制插装式比例节流阀,特别是正反向流动的大流量液压反馈先导控制插装式比例节流阀工程机械设备。它是由主阀套的侧面设置主阀进油口和主阀出油口,主阀套的轴向孔内装置主阀芯,主阀芯轴向孔内设置第一号单向阀,主阀芯一端设置十字型节流槽,主阀芯另一端设置细长节流孔,先导阀套轴向孔内设置先导阀芯,先导阀芯和螺套之间设置复位弹簧,第二号单向阀一端连通主阀芯控制腔,第二号单向阀一端连通第三号先导阀控制口,第二号单向阀一端连通第一号控制口。效果是结构简单,瞬时开启,比例控制,线性度高,滞环小,广泛用于工程机械机床锻压冶金船舶矿山行业的液压控制系统上。

水冷式旋转灌砂装置 1018

 0

一种水冷式旋转灌砂装置,属于冶金炼钢装置领域。其技术方案为:它包括工作平台、护栏和挡板,所述工作平台的底部设有底座,底座的内部安装有水冷装置,所述底座的一端下方连接有转动装置,该转动装置固定在水泥台上,整套装置结构紧凑、工艺简单、充分利用了现有设备和空间,减少制造成本,降低热损耗,该灌砂装置设有旋转轴承结构,底座内安装有水冷装置,从而使该灌砂平台工作时,可进行旋转定位,使用时操作方便,提升了灌砂效率,并且水冷装置大大降低了工作现场的温度,改善了工人工作环境,提高了安全系数。

管式磨机多头螺旋型箅板 1009

 0

本实用新型管式磨机多头螺旋型箅板属于粉磨机械设备部件,它是由隔仓箅板与磨尾箅板上设有多头螺旋开孔,开孔的角度与大齿轮压力角度一致,隔仓箅板与磨尾箅板由方头螺栓与固定环固定在筒体内,阶梯衬板和平衬板与扬料板装置在筒体内壁上,大齿圈与小齿轮相啮合,筒体内中心处设有中心孔与磨门。本实用新型结构简单,操作方便,物料在磨机内通风流畅,物料不堆积,消除过粉磨现象,耗能低,效率高,广泛用于建材电力化工冶金物料的粉碎研磨。

自动除铁器 1158

 0

本实用新型公开了一种自动除铁器。它由机架、驱动轮、电磁辊、弃铁胶带、挡轮组、弃铁胶带张紧机构、套筒滚子链、链轮、铰链轴、升降螺杆和固定螺母等构成,可适用于各种规格皮带机,尤其是大宽度皮带机的物料除铁,可适应皮带机头部及中部卸料前除铁,不磁化传动滚筒及托辊,突然停电不影响除铁效果。适用于冶金、矿山、发电、建材、玻璃以及工业锅炉用煤前的自动除铁。

风动炮泥机 1090

 0

一种风动炮泥机，有一个伸缩缸体，伸缩缸体由筒体、推动杆、弹簧构成，筒体侧面有入料口，筒体前端有炮泥出口，推动杆前部插入在筒体内孔中，筒体与推动杆之间连有弹簧；推动杆后端连接传动轴承，传动轴承顶靠在偏心轮的外轮周上，偏心轮与风动箱的动力输出轴连接。本实用新型为适用于煤矿及冶金矿山的炮泥机，通过压风驱动，实现了炮泥的机械化制作，结构简单、使用及维护简单，体积小，移动方便，制作的炮泥强度高，能够取代人工制作炮泥。

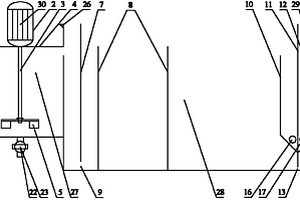

工业化应用的新型箱式萃取槽 831

 0

本实用新型公开了一种工业化应用的新型箱式萃取槽，是利用湿法冶金原理从电路板中提取有色金属铜的萃取设备的结构，由混合室、澄清室和分离室组成。混合室的中心设有蜗轮搅拌器，由导流管将两相引至搅拌轴心位置下方，通过搅拌使两相充分混合；混合相在澄清室分层，澄清室设置一个导流挡板和两个混匀挡板，混匀挡板上均布适量狭长的细缝；两相在分离室进行分离，分离室分别设置一个有机相和水相溢流箱。本实用新型可以改动有机相和水相溢流口高度，避免了对正常生产造成大的干扰。本实用新型是一个高效的萃取溶液中的铜离子的萃取槽，且结构简单，一次性投入成本低，流程科学，效率高，能大幅减少料液消耗，节省能源，占地面积小。

机械反馈插装式比例节流阀 1036

 0

本实用新型涉及一种机械反馈插装式比例节流阀,特别是液压快速开启和安全可靠关闭过程中实现流量节流阀设备。它是在阀套的轴向孔内装置主阀芯,顶盖套置在阀套大直径端上,顶盖与主阀芯之间设置复位弹簧,控制盖板套置在顶盖中间的凸起部分上端,先导伺服阀体上端连接比例电磁铁,控制盖板中间设有伺服活塞杆,伺服活塞杆外侧套置内阀套,内阀套与控制盖板相互配合,反馈弹簧与弹簧座相连,弹簧座与阀芯连接,阀芯外侧套置伺服滑阀阀套,阀套设有六个径向油液口,阀体侧面装有过渡板,过渡板上端设有换向阀,过渡板下端装置密封圈。效果是结构简单,瞬时开启,广泛用于机床、铸锻、压铸、冶金、船舶、矿山等行业的液压插装阀上。

比例先导伺服控制全主动型节流插装阀 698

 0

本实用新型涉及一种液压插装阀,特别是快速开启和关闭过程中可控制阀芯快速可靠的比例先导伺服控制全主动型节流插装阀。它是由在阀套的轴向孔内装置阶梯型空心阀芯,控制盖板套置在阶梯型空心阀芯和阀套大直径端上,阶梯型空心阀芯上端装有连接底座,连接底座上面连接位移反馈杆,控制盖板上面连接阀盖,控制盖板侧面设有比例先导伺服阀,阀盖上面装置位移传感器;阀套小直径端设有四至六个径向油口与阀芯相连通,阀套大小端处分别装置密封圈。效果是结构简单,阀芯实现平稳而准确的可靠归位,采用双向控制压力快速实现阀的开启和关闭,开启和关闭过程不受主通流油液压力与流量影响,广泛用于机床、铸锻、冶金、船舶、矿山等行业的液压插装阀上。

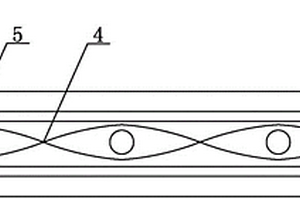

耐热输送带整体带芯 1054

 0

本实用新型公开了一种耐热输送带整体带芯，属于橡胶输送带制造技术领域，包括上编织层、中间编织层和下编织层，其特征在于：中间编织层由沿行进方向横向设置的骨架纤维束与纵向设置的聚酯线绳十字交叉固定绑扎而成，骨架纤维束的两端还设置有连接件，本实用新型的有益效果是：中间编织层利用骨架纤维束替代常规的合股线，解决了用于冶金、水泥等行业长距离运输高温物料需要牵拉力和高强度的问题；骨架纤维束通过连接件相连便于安装和连接，连接件内设置多个缓冲板和缓冲弹簧起到了缓冲作用，将骨架纤维束轴向的形变量转移至缓冲腔室，避免了因受热和受力导致骨架纤维束与橡胶层的位移拉扯，在高强力受力条件下导致橡胶层断裂。

板带给料机 628

 0

一种板带给料机,底座上面设置带式输送装置,带式输送装置上方设置与底座固定的料槽,料槽顶部一端设置进料口,带式输送装置的环形胶带外面套有由若干形状相同的带节依次相连构成的环形板带,带节由带面一端连有大耳、另一端连有小耳构成,带节依次挂接构成整个板带。本实用新型用于煤炭、冶金、矿山、电力、港口、建材、化工等行业的物料输送、给料,采用带式输送方式,给料量大;采用板带,抗冲击性能强;支撑托轮结构拆卸、安装方便,维护费用低,零部件通用性强;闸门采用马达带动操车销齿结构,结构新颖、实用,可方便调整给料量大小,节省了人力;弹性清扫器依靠弹簧弹性可紧贴于板带表面,无需调整清扫器和板带间的间隙,方便维护。

扳把式快速连接装置 813

 0

本实用新型公开了一种扳把式快速连接装置,属于冶金行业软管连接装置,其结构包括连接座和连接头,连接头插接在连接座中,连接头与连接座插接的一侧开有弧形槽;连接座的两侧通过铰链连接有扳把,扳把的前端设置有与弧形槽配合的弧形凸起;连接座内设置有密封圈。本实用新型的扳把式快速连接装置和现有技术相比,具有设计合理、结构简单、易于加工、使用方便、连接牢固、密封效果好等特点,有效的提高了工人的工作效率,降低了劳动强度。

给料机 666

 0

本实用新型涉及物料输送设备,具体涉及一种给料机。包括安装有驱动系统的给料装置,给料装置的一端设有出料溜槽,其特征在于给料装置的下部设有集料槽,集料槽的一端设有出料口,出料口与出料溜槽相通,集料槽的底部设有输送装置。本实用新型具有结构简单,自动收集撒料,便于对现有设备进行技术改造的优点,彻底解决了给料机底部撒料的问题,提高了物料输送的效率,减轻了环境污染,提高了企业的生产效率和生产自动化程度,可广泛应用于煤炭、冶金、电力、化工、建材等行业的物料输送领域。

大流量液压反馈插装式电比例节流阀 725

 0

本实用新型涉及一种大流量液压反馈插装式电比例节流阀，特别是大流量、先导阀比例控制流量、正反向流动的大流量液压反馈插装式电比例节流阀工程机械设备。它是由主阀套的侧面分别设置主阀进油口和主阀出油口，动态阻尼器两端分别与主阀进油口和弹簧腔连通，盖板控制口与先导阀控制口相连通，盖板回油口与先导阀回油口相连通，先导阀进油口与弹簧腔相连通，先导阀体两侧分别设置比例电磁铁和调节螺套，调节杆与先导阀芯之间装置先导弹簧，比例电磁铁侧面设置放大器。效果是结构简单，瞬时开启，比例控制，采用液压流量闭环反馈，线性度高，滞环小，控制程度可靠性高，广泛用于工程机械机床铸锻压铸冶金船舶矿山行业的液压反馈控制系统上。

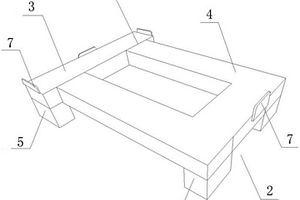

液压叉车用煤炭入炉辅助工具 814

 0

本实用新型涉及冶金技术领域，具体公开了一种液压叉车用煤炭入炉辅助工具，包括横梁和“U”形梁，“U”形梁固定在横梁上，“U”形梁和横梁形成装煤箱平台，装煤箱平台上放置装煤箱，横梁的底部设有横梁支座，“U”形梁的底部设有“U”形梁支座，“U”形梁支座之间形成叉车臂插孔，用于液压叉车的叉车臂插入叉车臂插孔托起装煤箱；装煤箱平台的外周设有多个位置定位板，位置定位板高出装煤箱平台，用于装煤箱放置在装煤箱平台时进行定位；本实用新型使叉车臂直接伸到叉车臂插孔内准确无误的将其抬起，大大提升了操作中所带来的不便以及出现的危机情况，同时也提高了装炉作业时的工作效率。

交流软启动器 1077

 0

本实用新型提供一种适于井下或露天煤矿、冶金矿山、港口码头、选煤厂、发电厂等大负荷运输设备使用和启动速度平稳可靠的交流软启动器。该启动器由下箱体和上箱体构成,上箱体连有喇叭口,上箱体内有主接线柱和七芯接线柱,下箱体内连有轨道及置于轨道上方的抽屉式机芯架,传动控制器位于机芯架的中部,传动控制器外侧的机芯架上分别连有大功率晶闸管及阻容吸收器、本安电源、监控器、真空接触器、电源互感器和同步变压器。

大流量机械反馈先导控制插装式比例节流阀 983

 0

本实用新型涉及一种大流量机械反馈先导控制插装式比例节流阀,特别是正反向流动的节流阀系统工程机械设备。它是由主阀套的侧面设置主阀进油口和主阀出油口,主阀芯和导向套之间装置复位弹簧,先导阀套一端设置螺盖,先导阀芯和导向套之间装置反馈弹簧,第一号控制口连通第一号单向阀一端,第一号单向阀另一端连通先导阀进油口,第二号控制口连通第二号单向阀一端,第二号单向阀另一端连通先导阀工作口,先导阀进油口与先导阀工作口连通,第三号控制口连通先导阀控制口,先导阀回油口连通导向套和盖板回油口。效果是结构简单,瞬时开启,采用机械闭环反馈,线性度高,滞环小,广泛用于工程机械机床铸锻压铸冶金船舶矿山行业的液压控制系统上。

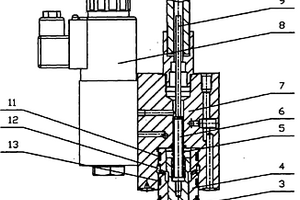

带位移电反馈比例节流插装阀 739

 0

本实用新型涉及一种带位移电反馈比例节流插装阀,特别是快速开启或关闭过程中可控制阀芯快速可靠的比例节流插装阀设备。它是在主阀套的轴向孔内装置主阀芯,控制盖板套置在主阀套大直径端上,主阀芯上端连接位移反馈杆,主阀芯上端套置弹簧,控制盖板上端装置位移传感器,比例电磁铁下端设置小阀套,小阀套中间套置小阀芯,小阀芯大直径端与小阀套之间设置复位弹簧,主阀套小直径端设有多个径向油口与主阀芯相连通,控制盖板上设有油路通道与小阀芯中部连通,控制盖板上设置油路通道与小阀芯上下部连通。效果是结构简单,成本低,快速开启或关闭阀芯,提高控制程度和可靠性,广泛用于机床、铸锻、冶金、船舶、矿山行业的液压插装阀上。

耐磨机床导轨板制备方法 680

 0

本发明公开了一种耐磨机床导轨板制备方法，采用气动同轴送粉方式，将铝青铜合金粉末激光熔覆在导轨板表面最终制得激光熔覆铝青铜厚度1.5‑1.7mm，表面硬度HRC20‑25的耐磨机床导轨板。本发明的激光熔覆铝青铜粉末与基材为冶金结合，两者结合牢固，不易脱落，而且生产的产品耐磨性强，可以有效延长产品的使用寿命。
