湖南长沙有色金属湿法冶金技术理论与应用

高效培养浸矿微生物的反应器和方法 705

 0

本发明公开了一种高效培养浸矿微生物的反应器和方法，方法包括如下步骤：(1)将营养液导入反应器中，接入浸矿微生物，曝气培养；(2)开启反应器中膜组件的抽吸泵，同时开启反应器进液泵，进行连续培养；增大出液和进液流量，然后稳定运行；(3)开启反应器的排泥泵，排出浓缩菌液；(4)收集浓缩菌液和硫酸高铁浸出剂；本发明显著增加了培养体系中的生物量，而且可混合菌组合培养，提高培养体系单位生物得率，同时解除了高铁离子对浸矿微生物的抑制效应，不仅解决了浸矿微生物培养过程细胞密度低、周期长、亚铁氧化效率低等问题，而且培养过程中连续获取了硫酸高铁浸出剂，解决铁钒和菌分离的问题。

从低品位红土镍矿中浸出镍钴的方法 802

 0

本发明提供一种从低品位红土镍矿中浸出镍钴的方法,它将矿石进行破碎、磨细、调浆,控制矿颗粒-100目;矿浆入反应釜进行常压酸浸出;浸出过程采用还原剂对过程进行强化。浸出条件为:酸料比0.2∶1～0.5∶1;固液比3∶1～5∶1;温度60～95℃;还原剂按矿中铁的电化当量计为0.5～1.0;浸出时间60～240MIN.;浸出过程中浸出液部分循环,控制镍离子浓度大于2G/L。用本方法处理低品位红土镍矿(NI≤1.5%),可使镍的浸出率大于90%、钴的浸出率大于85%,而铁的浸出率低于30%。

硫化矿浮选捕收剂及二酰基双硫脲应用方法和制备方法 995

 0

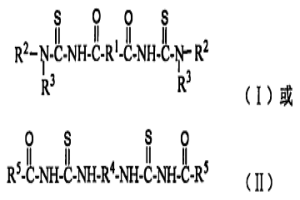

硫化矿浮选捕收剂及二酰基双硫脲应用方法和制备方法,本发明涉及从金属硫化矿石中高效回收有价硫化矿物的新型捕收剂,该硫化矿浮选捕收剂组成中含有二酰基双硫脲类表面活性剂,该类二酰基双硫脲化合物如结构式(I)或(II),该捕收剂对黄铜矿等硫化铜矿物、铜离子活化的硫化铅矿物或硫化锌矿物、硫化镍矿物以及金银等贵金属矿物具有高的捕收能力,而对黄铁矿、磁黄铁矿等脉石硫化矿物具有良好选择性,能在矿浆PH 11以下实现硫化铜矿物与硫化铁矿物的高效浮选分离,降低石灰用量和提高硫化铜矿石的综合回收率。

电池正极废料中深度净化除铝的方法 860

 0

本发明属于废旧电池正极材料回收处理技术领域，具体公开了一种电池正极废料中深度净化除铝的方法，将含有铝杂质的废旧正极材料加入到氢氧化钠溶液中进行碱性浸出，同时加入抗氧化剂防止氧化铝薄膜的形成，在磨机中进行磨矿浸出或在超声波中进行超声浸出。本发明首次采用球磨碱浸或超声搅拌碱浸配合抗氧化剂的工艺，达到了快速、高效深度除铝的目的；本发明工艺简单、可控便于大规模工业化应用。

从红土镍矿中选择性提钪的方法 975

 0

本发明公开了一种从红土镍矿中选择性提钪的方法：(1)将粒度为‑0.074mm的红土镍矿进行常压酸浸，得到浸出液和浸出渣；(2)将步骤(1)后的浸出液采用P204和N1923组成的复合萃取剂进行萃取，得到含钪有机相及萃余液；(3)将步骤(2)得到的含钪有机相进行反萃，得到富钪溶液及有机相；(4)在步骤(3)得到的富钪溶液中加入草酸溶液进行反应，得到草酸钪。本发明采用P204和N1923作为萃取剂，二者相互协同萃取红土镍矿常压浸出液中钪，可实现高酸、高铁、低钪常压浸出液中钪的选择性萃取分离，这是现有技术中采用常规萃取剂所不到的技术效果。

富集氧化铝基废载钌催化剂中钌的方法 1015

 0

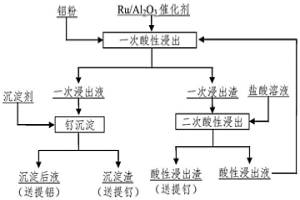

一种富集氧化铝基废载钌催化剂中钌的方法，本发明采用酸性逆流浸出法，将氧化铝基废载钌催化剂在返回的盐酸溶液中进行一次酸性浸出，使其中的部分氧化铝溶解以实现钌的初步富集；一次酸性浸出所得浸出渣则加入新鲜的盐酸溶液进行二次酸性浸出，进一步使浸出渣中大部分氧化铝溶解，实现钌的二次富集，所得盐酸浸出液经过滤后返回一次酸性浸出；向一次酸性浸出液中加入沉淀剂实现溶液中钌的沉淀富集，沉淀后液则送往提铝工序。本发明铝的总浸出率大于88％，钌的沉淀率大于80％，浸出渣中钌富集9倍以上，整个工序钌的综合回收率大于98％。

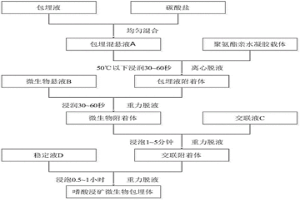

嗜酸浸矿微生物包埋体及其制备方法 736

 0

本发明属于微生物固定化技术领域，具体是涉及到一种嗜酸浸矿微生物包埋体及其制备方法，所述嗜酸浸矿微生物包埋体是在聚氨酯多孔亲水填料载体表层上，通过交联形成的网状结构，包括如下组成：聚氨酯多孔亲水填料、包埋剂、碳酸盐、嗜酸浸矿微生物悬液、交联剂和稳定剂，所述碳酸盐为碳酸钠、碳酸氢钠、碳酸钾、碳酸氢钾中的一种或多种，所述稳定剂为含多价金属离子的微生物培养液，所述嗜酸浸矿微生物悬液的pH小于3.0。所述的包埋体制备流程是让遇水膨胀的亲水填料依次浸入含包埋液和碳酸盐的混悬液、微生物悬液、交联液和稳定液。本发明解决了常规包埋体水气通透性差，且难以兼顾培养过程中高活性和高细胞浓度的微生物溶液连续产出的问题。

磷硫混酸加压分解白钨矿的方法 748

 0

本发明涉及一种磷硫混酸加压分解白钨矿的方法，其主要改进点为，在用磷酸和硫酸的混合酸从白钨矿中提取钨的过程中，对反应体系进行加压处理，使其温度高于100℃。本发明通过对磷硫提取白钨矿的反应体系进行加压高温处理，可在保证钨的提取率的情况下，减少磷酸和硫酸的添加量,省去硫酸钙晶种的添加。而且本发明的方法与现有的不加压的方法相比，依然具有分解率高、不产生危废分解渣、分解成本低的优点。

从黑钨矿或黑白钨混合矿中提取钨的方法 684

 0

本发明提供了一种从黑钨矿或黑白钨混合矿中提取钨的方法，在钨矿物原料(黑钨矿、黑白钨混合矿或钨细泥)磨矿过程中，配入碱性含钙物质，进行细磨和调浆，所得到的矿浆采用磷酸-硫酸进行分解。本发明的优点在于，突破了硫酸-磷酸混酸体系无法处理黑钨矿的限制，实现了该体系中黑钨矿及黑白钨混合矿的常温常压高效分解，降低了该方法对原料的要求；对黑钨矿而言，分解率可达98％以上，对黑白钨混合矿而言达97％以上；整个工艺过程操作方便，易于实现工业化。

从锌置换渣硫酸浸出液中选择性萃取回收镓锗铟的方法 837

 0

本发明公开了一种从锌置换渣硫酸浸出液中选择性萃取回收镓锗铟的方法；该方法是将锌置换渣硫酸浸出液采用由羟肟螯合萃取剂与酸性磷型萃取剂组成的协同萃取体系选择性萃取锗，萃锗余液经扩散渗析法回收酸且微调至适当pH值后，再采用由羟肟螯合萃取剂与羧酸萃取剂组成的协同萃取剂体系选择性地萃取镓和铟，从而实现锗、镓和铟与铁、锌、镉、镍和钴等杂质金属离子的有效分离；该方法使锗、镓和铟回收率高，与杂质分离效果好，工艺流程短，萃取剂使用寿命长、损耗少，成本低，易于实现工业化。

分解黑白钨混合矿的方法 1047

 0

本发明公开了一种分解黑白钨混合矿的方法，可有效分解黑白钨混合矿。本发明方法将黑白钨混合矿和氢氧化钙一起与氢氧化钠进行反应；反应后的浆料经固液分离，分解液可用于处理新的一批物料，经多次循环后可用来提取其中富集的铷，分解渣则与稀酸反应使铁锰进入溶液，然后过滤，所得过滤渣为白钨矿；将上述所得的白钨矿用硫磷混酸法浸出，得到钨的硫磷混酸溶液和石膏渣。本发明方法成本低、环境代价小，易于大规模工业生产，在保证钨提取的同时还回收了铷。

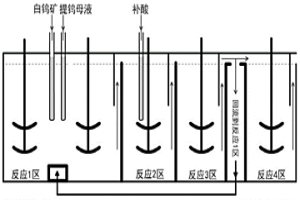

逆流浸出连续分解白钨矿的方法 1097

 0

本发明涉及一种逆流浸出连续分解白钨矿的方法，包括如下步骤：1)将白钨矿与母液连续加入反应1区，充分搅拌混合，所得浆料进入反应2区；2)向反应2区中连续补加硫酸、磷酸，充分搅拌混合，所得浆料进入反应3区；3)在反应3区中浆料进行分流，一部分浆料回流至反应1区，另一部分浆料进入反应4区；4)将反应4区中所得浆料过滤，浸出液提钨，所得母液返回反应1区继续与白钨矿混合。通过采用连续浸出结合连续补酸，避免白钨矿浸出条件的波动，并将部分浸出矿浆直接返回，一方面可以进一步抑制波动，另一方面在稳定工作条件下返回矿浆中的石膏渣可作为晶种，简化了操作，改善了效果，从而实现了大规模稳定生产。

原生硫化矿细菌浸出制备高纯铜的方法 1109

 0

一种原生硫化矿细菌浸出制备高纯铜的方法,包括采用中温和嗜温的混合菌种对原生硫化铜矿及其混合矿进行浸出、对细菌浸出液进行过滤预处理、萃取、对负载有机相进行薄层洗涤-凝并聚结分相、反萃后电积。本发明采用混合菌种及分段培养种菌技术,增强了细菌的协同浸出作用,提高了矿物的浸出速率;采用明胶和其它不含硫元素的添加剂,降低了阴极铜产品中杂质硫的来源;采用本发明使原生硫化矿的浸出率较现有技术提高了23%,总杂质含量降低了93.8%,产品质量更加稳定,可从原生硫化矿细菌浸出直接制备出99.9996%的高纯度阴极铜。

从白钨矿中提取钨的方法 1088

 0

本发明公开了一种从白钨矿中提取钨的方法,将白钨矿、磷酸和硫酸的混合溶液混合进行反应,加入二水石膏作为晶种,控制SO42-浓度、P2O5含量和反应温度,得到过滤和洗涤性能良好的二水石膏。本发明的优点在于实现了白钨矿的一步高效常压浸出,节省了资源和能源消耗,而且其分解率可达98%以上;克服了传统的酸分解工艺中的Cl-腐蚀和HCl挥发严重问题;基本实现了磷酸的循环利用,极大降低了浸出成本和废水排放量;浸出设备简单,操作方便,易于实现工业化;得到单一、稳定的二水石膏,该石膏过滤效率高,洗涤性能好,经洗涤后该石膏中P2O5含量降低到2%以下,降低了磷酸的损失;避免了钨矿浸出时硫酸钙固体膜的“钝化现象”。

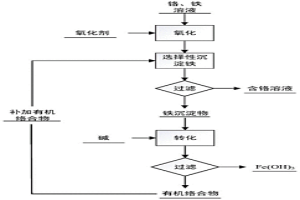

从含铬、铁溶液中分离铬铁的方法 914

 0

本发明公开一种湿法高效分离铬铁的新方法。所述方法包括以下步骤：(1)调整含铬、铁溶液的pH值至1.5‑2.5；(2)向溶液中加入适量氧化剂，使铁全部氧化为三价铁，铬保持三价状态；(3)向氧化后的溶液中加入一种有机络合物，该有机络合物与溶液中的三价铁形成不溶于水的络合物析出，而三价铬仍留在溶液中；(4)固液分离后，得到除铁后的含铬溶液；(5)所得含铁沉淀物加碱液转化成氢氧化铁，同时实现有机络合物的再生回用。本方法流程短，操作简单，能实现溶液中铬铁的高效分离以及铬铁的资源化，同时能实现沉铁剂有机络合物的循环利用，处理成本低，易于工业化应用。

利用化学氧化剂从含锌铜精矿中选择性除锌的方法 1043

 0

本发明涉及一种利用化学氧化剂从含锌铜精矿中选择性除锌的方法，包括以下步骤：将含锌铜精矿与水混合成矿浆，接着向矿浆中加入化学氧化剂，然后调节矿浆pH；将所述矿浆进行搅拌浸出；将浸出后的矿浆固液分离获得低锌高品位铜精矿和含锌浸出液。本发明采用浸出法优先浸出锌，简化了生产工序，降低了生产成本，大幅提高了铜矿品位；此外，浸出液可作为金属锌的生产原料，提高了矿物资源的综合利用率，增加了经济效益。该方法清洁、简单、易操作，适于大规模推广应用。

从废旧三元锂离子正极材料中回收有价金属方法 658

 0

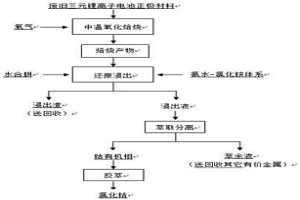

本发明公开了一种废旧三元锂离子电池粉末中有价金属回收的方法，先将废旧三元锂离子电池粉末放入通入氧气的井式炉中进行氧化焙烧，得到焙烧产物，焙烧产物中碳的含量减少99％以上，再将焙烧产物溶解于氨‑氯化铵溶液体系，放入反应釜，并加入体积分数为1.6％的水合肼作为还原剂，调节所得浸出液的pH值为8.00，按照O/A比为2加入到萃取剂中，其中Versatic 911的体积分数为20％，磺化煤油的体积分数为80％，控制反应温度为30℃，反应5min后经分离得到萃余液和有机相，通过3级逆流萃取，钴的萃取率为98％以上。本发明使用的设备简单、投资运营成本低、工艺能耗显著降低、有价金属回收率高。

从锰银矿中回收锰和银的方法 773

 0

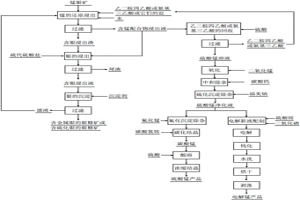

本发明公开了一种从锰银矿中回收锰和银的方法：将乙二胺四乙酸或氨基三乙酸或它们的盐和锰银矿在水中搅拌发生还原浸出反应，过滤，得到含银浸出渣和含锰配合物浸出液；将得到的含银浸出渣加入到含硫代硫酸盐的溶液中，再加入一部分含锰配合物浸出液进行银的催化浸出，过滤，得到含银浸出液和尾渣；将金属锰粉加入到含银浸出液中得到含金属银的银精矿；将另一部分含锰配合物浸出液用硫酸酸化，沉淀、过滤，得到乙二胺四乙酸或氨基三乙酸和硫酸锰溶液；将得到的硫酸锰溶液进行中和除杂及硫化沉淀除杂，得到硫酸锰净化液，电解得到金属锰。本发明将锰的浸出反应和银的浸出反应分步进行，方便分别对两种浸出液进行处理，实现了锰和银的高效浸出。

阴极电沉积法制备锰钴复合材料的方法 755

 0

本发明公开了一种阴极电沉积法制备锰钴复合材料的方法，其包括：在电解槽中加入含锰离子和钴离子的电镀液，将复合阳极和不锈钢阴极插入电解槽内，在室温下恒流电镀预设时间；其中，复合阳极包括质量百分比为10～30％的锡和质量百分比为0.1～5％的钴，余量为铅。本发明可以在同一个电解槽中完成在不锈钢阴极上电沉积Mn‑Co尖晶石涂层的工序，电沉积过程中无MnO2生成，既减少了MnO2颗粒夹杂对涂层性能的影响，又降低了电镀液中锰离子的消耗。

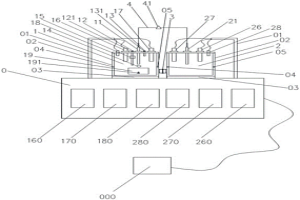

多功能生物冶金反应器 952

 0

本发明涉及一种多功能生物冶金反应器，包括反应装置和检测装置；反应装置包括阳极反应室、阴极反应室和设置在所述阳极反应室与阴极反应室之间的半透膜、底座；检测装置包括阳极与阴极反应室pH计、OPR计、温度计、pH计监控界面、OPR计监控界面、温度计监控界面。本发明基于微生物冶金体系的生物反应器，实现了将微生物冶金体系中的电能进行有效回收和利用，提高了微生物冶金体系中金属矿的浸出率，可进行硫化矿光催化作用下促进浸矿微生物生长固定二氧化碳的实验与应用。

提高含锗、镓物料中锗、镓浸出率的方法 1059

 0

本发明涉及一种提高含锗、镓物料中锗、镓浸出率的方法。采用以下步骤。(1)将物料进行粉碎预处理；(2)将处理后的物料与碱性浸出剂、表面活性剂按照一定比例混合，进行超声碱性浸出，浸出后固液分离；(3)将上述浸出渣进行苛化处理，处理后进行机械力活化浸出，浸出后固液分离。两段浸出液混合后进行锗、镓的回收。与常规酸性浸出相比，本方法通过两段碱浸工艺，可大幅度提高锗、镓的浸出率，且本方法无需添加氟化物，可降低对生产设备的腐蚀。

五烷基二乙烯三叔胺及其制备方法和应用 725

 0

本发明公开了一种五烷基二乙烯三叔胺及其制备方法和应用，该五烷基二乙烯三叔胺由以下方法制备得到：将溴代C4～C8的烷烃缓慢滴加到含二乙烯三胺的有机溶液中，在无水碳酸钾的存在下，加热进行取代反应，再分离纯化后，得到具有新型结构的五烷基二乙烯三叔胺化合物，该制备方法操作简单、反应条件温和，制得的五烷基二乙烯三叔胺化合物可作为萃取剂对水溶液中的钼酸根、钨酸根或钒酸根阴离子进行有效萃取分离，该五烷基二乙烯三叔胺化合物拓宽了钨、钼、钒的萃取分离技术领域中萃取剂的选择范围。

从独居石冶炼酸不溶渣中回收钍、铀和稀土 870

 0

本发明提供一种从独居石冶炼酸不熔渣中回收钍、铀和稀土的分离工艺方法。具体为将酸不溶渣与浓硫酸混合均匀后恒温焙烧，焙烧渣加水室温浸出后用叔胺类萃取剂提取铀，提取铀以后的溶液用伯胺类萃取剂提取钍，提取铀和钍以后的溶液用碱沉淀得到稀土混合物产品。该工艺流程简单，易于大规模生产；化工材料常见且消耗低；能有效地从独居石冶炼过程中剩下的酸不溶渣中提取稀土，并获得单一的钍和铀产品，总回收率可达到90%以上，消减渣量50%以上，实现环境友好，具有明显的社会效益与经济效益。

偕胺肟合成方法 728

 0

一种偕胺肟合成方法涉及醇(酚或胺)、丙烯腈、羟胺为原料合成偕胺肟的方法,其特征在于:醇(酚或胺)、丙烯腈、盐酸羟胺和碳酸钠的摩尔比为1∶1∶0.8∶0.4～1∶1∶1.2∶0.6,最好为1∶1∶1∶0.5;催化剂用量为醇(酚或胺)摩尔量的0.01%～50%,最好的为0.1%～10%。本发明生产的偕胺肟不仅符合特殊亲水亲脂性能要求,品种多样化,用途广泛,而且生产成本低。

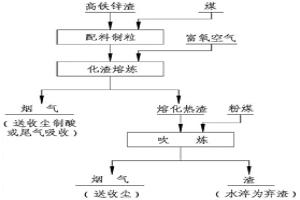

高铁锌渣的处理方法 1024

 0

本发明涉及一种高铁锌渣的处理方法，将高铁锌渣与碳源混合均匀，造粒，获得渣粒；对所述渣粒进行熔炼，获得熔渣；将所述熔渣输入烟化炉，于1300‑1350℃条件下吹炼50‑60min，获得炉渣和烟尘；吹炼期间，控制烟化炉内渣位高度为500‑600mm，按700‑800Nm3/t‑高铁锌渣的量通过第一喷嘴和第二喷嘴向烟化炉内鼓入空气，控制各喷嘴的鼓风压力为60‑80kPa，同时，按150‑200kg/t‑高铁锌渣的量通过第一喷嘴和第二喷嘴喷入粉煤；对所述炉渣进行水淬，获得弃渣。本发明无需配入溶剂即可获得满足更高环保要求的弃渣，Zn<0.5wt％，Pb<0.01wt％，实现了对高铁锌渣的进一步无害化处理。

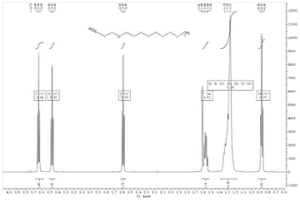

含烷氧基伯胺类萃取剂及其制备方法和作为钨萃取剂的应用 892

 0

本发明公开了一种含烷氧基伯胺类萃取剂及其制备方法和作为钨萃取剂的应用。含烷氧基伯胺类萃取剂的制备是将脂肪醇与丙烯腈通过迈克尔加成后通过加氢反应，即得以下结构含烷氧基伯胺类萃取剂：该含烷氧基伯胺类萃取剂的合成具有原料便宜、工艺简单、条件温和、操作方便、产率高等优点，且该含烷氧基伯胺类萃取剂的物化性质稳定、饱和容量大、萃合物油溶性好，且对钨选择性萃取能力强，选择性高，非常适用于高钼高钨或高钼低钨的钼酸盐溶液中钨钼的萃取分离。

利用氧化性气体从含锌铜精矿中选择性脱锌的方法 821

 0

本发明涉及一种利用氧化性气体从含锌铜精矿中选择性脱锌的方法，将含锌铜精矿粉末与水混合，得到不同矿浆浓度，接着通入气体氧化剂，然后调节矿浆pH，将得到的矿浆在一定的温度下搅拌浸出，控制浸出体系的氧化还原电位，从而选择性去除锌，然后得到高品位的铜精矿。本发明采用不同气体氧化剂浸出法优先浸出锌，大幅提高了铜矿品位，解决了当下铜锌分离难的问题，而且浸出液可作为金属锌的生产原料，简化了生产工序，降低了生产成本，减少了不必要的能源浪费，脱除的锌在溶液中又可作为金属锌的生产原料，最大限度的利用现有的矿物资源，减少对环境的危害，增加了经济效益。该方法清洁、简单、易操作，适于大规模推广应用。

铜电解液中砷原位沉淀分离方法 1006

 0

本发明公开了一种铜电解液中砷的原位沉淀分离方法，在铜电解精炼过程中，控制电流密度为400～600A/m²，采取“下进上出/平行极板间进液”的电解液循环方式进行反应，并在反应至少4h之后加入BiAsO₄晶种，使得铜电解液中含砷晶态沉淀原位诱导形成。本发明利用铜电解液中含砷和锑、铋的物质之间易发生反应的特性，在保证电解过程正常运转的前提下通过电解精炼中的相关参数(电流密度、电解液循环方式、阳极板与电解液进液口的间距、晶种浓度)的协同作用来诱导含砷晶态沉淀的形成和长大，从而实现其在电解液中的高效沉降及其与阳极泥等泥状物质的原位分离。

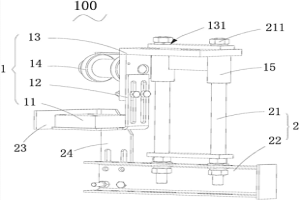

阴极沉积金属片预剥离检测机构、预剥离装置及方法 985

 0

本发明公开了一种阴极沉积金属片预剥离检测机构，包括光电开关组件和探测组件；所述光电开关组件包括安装座及安装于安装座上的光电开关；所述探测组件包括导杆和固定在导杆下端的探测板，所述安装座上开设有导向孔，所述导杆穿过导向孔且可相对安装座轴向往复运动，所述探测板上设有当导杆轴向向下运动至下止点时使光电开关打开的感应件；所述探测板在导杆轴向向下运动时可被阴极板上预剥离成功的沉积金属片阻挡。该机构可检测是否已经成功将沉积金属片与阴极板预剥开，从而提高预剥离效率和产量。

从含钼钨酸铵溶液中萃取分离钨钼的方法 900

 0

本发明公开了一种从含钼钨酸铵溶液中萃取分离钨钼的方法，该方法使用含有甲基三烷基铵的碳酸氢盐及其碳酸盐复合萃取剂的有机相分别与经硫代化处理的含钼钨酸铵料液和碳酸氢铵‑碳酸铵混合洗涤剂接触进行分馏萃取，使钼进入有机相中，钨留在水相中，获得高纯度的钨酸铵水溶液和负载纯钼的有机相，然后将负载纯钼的有机相经双氧水溶液氧化后采用碳酸氢铵‑碳酸铵混合溶液反萃取获得高纯度的钼酸铵溶液，反后有机相不需处理可直接返回萃取重复使用。本发明具有钨钼相互分离深度高，不引入有害杂质，能同时获得高纯度的钨、钼产品液的特点。
