全部
▼
热搜：
985
0
本发明公开了一种从赤泥钠化焙烧渣中有效分离回收铁和铝的方法，该方法是以水作为淋洗剂对赤泥钠化焙烧渣进行淋洗，淋洗过程中产生的铝离子浓度高的前段淋洗液经过碳酸化分解析出氢氧化铝沉淀，固液分离，结晶母液为碳酸钠溶液，铝离子浓度低的后段淋洗液作为淋洗剂返回至淋洗过程。该方法将淋洗过程中含有适当碱浓度及铝含量较低的后段淋洗液用于循环淋洗，不但可以利用淋洗液中的碱来提高赤泥钠化焙烧渣中铝的溶出效率，而且可以使得淋洗液中的钠离子和铝离子得到高效富集，浓度大幅度提高，避免了后续碳酸化分解之前的蒸发浓缩工艺。
939
0
本发明提供了一种从铜阳极泥中选择性回收碲的方法，具体地，是从铜阳极泥中选择性地浸出硒、碲，并将碲还原成金属碲，有效地富集铜、银、金等有价金属的方法。本发明采用氧压碱浸—Na2S浸出—SO2还原工艺。本发明氧压碱浸工艺中，超过99％的碲富集在渣中，Na2S浸出工艺中碲的浸出率可达94％，SO2还原工艺中碲的回收率能达95％以上。本发明实现了铜阳极泥中硒和碲的分步脱除，碲的回收，铜、银、金等有价金属的富集，具有碲回收率高、操作简单、无烟气污染、成本低等优势。
633
0
本发明提供了一种从复杂氯化物体系中分离回收锌的方法，该方法是在含锌离子的氯化物溶液中加入氯离子络合剂进行配位反应使锌离子转化成氯化锌分子和/或氯化锌络合物阴离子，采用阴离子交换树脂吸附分离溶液中的氯化锌分子和/或氯化锌络合物阴离子，负载氯化锌分子和/或氯化锌络合物阴离子的阴离子交换树脂采用酸液或水进行解吸，得到锌离子溶液。该方法是利用氯化试剂将复杂氯化物溶液体系中的锌离子选择性络合形成氯化锌分子和氯化锌络合物阴离子，再利用阴离子交换树脂对氯化锌分子和锌氯络合物阴离子进行有效吸附，从而实现在含锰、铝、钙、钴、铟及锗等金属离子的复杂氯化物体系中有效分离回收锌。
983
0
本发明具体涉及一种从涉重酸泥中提取汞的方法，属于资源与环境技术领域。该方法包括如下步骤：步骤一：将涉重酸泥和盐酸加入水中，升温，加入氯酸钾，于一定温度下进行反应，得到含有氯化汞的混合液；步骤二：加入碱中和，控制pH，得到含有氧化汞沉淀及Na2SeO3的混合溶液，固液分离，将含硒溶液进入硒分离系统回收硒；步骤三：将步骤二分离得到的氧化汞沉淀烘干，采用连续真空精馏法进行精馏，产生的汞蒸汽经冷凝回收得到精制汞。该方法采用湿法工艺处理，实现了汞与硒的高效分离，再通过连续真空精馏制取了高纯汞产品，避免了酸泥直接焙烧产生的烟气污染。
1069
0
本发明提供一种磷酸分解钼焙砂的方法，包括：钼焙砂用磷酸直接浸出；浸出液采用萃取法提取钼；浸出渣中的不溶钼采用常规压煮法处理。将钼焙砂直接用磷酸直接浸出，钼的一次浸出率高达90％以上。本发明提出的磷酸分解钼焙砂的方法，实现了钼焙砂直接酸法浸出，与传统氨浸出相比，取消了盐酸、硝酸预处理流程，同时以无毒无刺鼻性气味的磷酸替换氨水作为浸出剂，大大改善了浸出工序的操作环境，提高了钼焙砂的一次浸出率。
725
0
本发明公开了一种硫化铜钴矿的浸出方法，包括以下步骤：(1)将原矿进行磨矿，得到预定细度的硫化铜钴矿；(2)将步骤(1)所得硫化铜钴矿和硫酸溶液按固液比(2～10):1混合调浆，得到矿浆；(3)往矿浆中加入氯酸钠，在设定温度下将矿浆搅拌，常压浸出2～10h，过滤得到浸出液。本发明采用氯酸钠‑硫酸体系浸出硫化铜钴矿，常压浸出，对设备要求低，生产周期短，能耗低，实现了对低品位，成分复杂的硫化铜钴矿的高效浸出，钴的浸出率达到99％以上，大大降低了企业成本和风险；本发明氧化剂的中间产物是ClO2，ClO2是国际上公认为安全、无毒的绿色消毒剂，整个浸出过程绿色无污染，实现了清洁生产的目的。
791
0
本发明涉及一种从含氟的硫酸锌溶液中除氟的方法，通过加入轻质碳酸钙，将含氟的硫酸锌溶液中的氟从100‑500mg/L除到40至100mg/L以下。本发明具有操作简单、工艺流程短、成本低廉、除氟渣氟含量高、渣量少、过滤成本低等特点。
939
0
本发明公开了一种提高含砷物料脱砷率的方法。采用以下步骤：(1)将含砷物料破碎至2.0mm以下；(2)将破碎后的含砷物料与复合脱砷剂I、非铁质磨球混合后放入内衬为聚四氟乙烯的球磨机中，进行一次球磨，球磨后进行固液分离；(3)将固液分离后的滤渣与复合脱砷剂II，非铁质磨球混合后继续放入上述球磨机中，进行二次球磨，球磨后固液分离。最终产生的滤渣可以作为原料回收有价金属；两次球磨产生的滤液经过混合后，经过钙盐沉砷稳砷处理，进行固化填埋处理。与常规浸出方法相比，本发明可大幅度提高砷浸出率；与高温热压等脱砷方法相比，本方法可在常温常压下进行，有效降低能耗。
794
0
本发明提供了一种从氯化物混合液中选择性回收铜的方法，该方法是在含铜离子的氯化物溶液中加入氯离子络合剂进行配位反应使铜离子转化成氯化铜分子和/或氯化铜络合物阴离子，采用阴离子交换树脂吸附分离溶液中的氯化铜分子和/或氯化铜络合物阴离子，负载氯化铜分子和/或氯化铜络合物阴离子的阴离子交换树脂采用酸液或水进行解吸，得到铜离子溶液。该方法实现了将铜从含锡、锰、锗或钴等复杂氯化溶液体系中选择性分离出来，达到资源化回收利用的目的，从而有效解决了复杂氯化物溶液体系中铜难于回收利用的问题。
750
0
本发明公开了一种铁矾渣制备铁红的方法，包括热酸浸出铁矾渣、浸出液除杂、水热法直接制备铁红。所述的热酸浸出铁矾渣是在温度60-100℃的条件下浸出1-4h，得到热酸浸出液，所述的浸出液除杂包括铁粉置换除铜，硫化除铅、镉、砷，H2O2氧化，得到净化液，所述的水热法直接制备铁红向净化液中加入添加剂，在120-150℃下反应0.5-3h，得到产品铁红。铁红制备中沉铁率高于93％，铁红的纯度为高于97％。本发明工艺流程简单，最大程度地实现了铁从铁矾渣中高效回收。
761
0
本发明公开了一种废旧磷酸铁锂电池正极材料回收制备磷酸铁锰锂的方法，包括以下步骤：1）将废旧磷酸铁锂电池放完残余电量，将电池拆解后，将正极片取出、洗涤、烘干、焙烧后，将磷酸铁锂和铝箔分离；2）通过控制酸的加入量，将分离的磷酸铁锂酸浸，过滤分离不溶的磷酸铁和氧化铁，得到滤液；3）对滤液进行分析，调节元素摩尔比为nLi : nFe+Mn : nP=1 : 1 : 1，配入锰源和磷源后；调节pH值，得到沉淀；将沉淀烘干后，加入碳源后进行混合，得到预烧料；4）将预烧料在非氧化性气氛下固相烧结处理得到磷酸铁锰锂锂离子电池正极材料。该方法具有工艺简单、环保、产品性能好等优势。
942
0

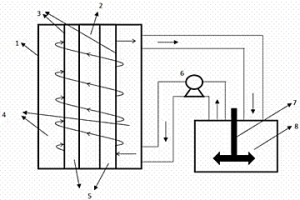

一种处理含锑硫化矿的方法，是将稀盐酸体系含锑硫化矿浆料置于浆料槽中，浆料槽中设有机械搅拌桨，保持浆料处于混合均匀状态；浆料经过气动泵按照一定速度进入旋流电解系统，经电解后从电解装置排出继续进入浆料槽，如此循环，一定时间后矿物中的锑得到高效提取。工艺条件为：浆料中稀盐酸浓度为110‑180g/L，温度为55‑85℃，液固比为6‑12 : 1，阴极电流密度为100‑200A/m2。本发明流程短，反应速度快，反应过程传质均匀，与传统方法相比，锑的回收率得到极大的提高，实现矿物中锑的综合高效提取，提高锑资源利用率。
820
0
本发明公开了一种从海底多金属硫化矿耦合复合矿中提取有价金属的方法，包括催化氧化浸出得到含铜、锌的浸出液和含硫、金、银的浸出渣；从浸出液中提取铜产品和锌产品以及从浸出渣中提取硫磺产品和金、银产品的步骤。该方法能将海底多金属硫化矿耦合复合矿中有价元素铜、锌、金、银、硫进行综合回收利用，具有有价元素综合利用率高、回收率高、流程简单、清洁节能的特点，是一种处理海底多金属硫化矿耦合复合矿新资源的有效方法。
1036
0
本发明提供一种从低品位红土镍矿高效富集镍钴的方法,它以矿相重构为基础,将矿石进行物理加工后,进行高温氯化、还原焙烧,使矿石中镍和钴从氧化物或复合氧化物(硅酸盐、铁酸盐)矿物转化为磁性金属或合金,再通过磁选或浮选—磁选联合分选的方法进行分离达到镍钴的富集。用本方法处理低品位红土镍矿(NI 0.2～2.0%),精矿镍含量大于原矿镍含量的10倍以上;镍回收率大于80%。
676
0
本发明涉及一种硅胶负载氨甲基吡啶深度除铜螯合树脂的制备方法。本方法采用先使硅烷偶联剂与2-氨甲基吡啶在无水条件下反应生成氨甲基吡啶改性硅烷偶联剂，再将氨甲基吡啶改性硅烷偶联剂接枝到活化硅胶表面。本发明的方法有效提高了螯合树脂官能团的负载量及其对金属离子的吸附容量，且合成路线更为简单经济，同时避免了现有合成路线中表面修饰胺基基团的二氧化硅与氯甲基吡啶反应制备螯合树脂时，因反应体系碱性过高(pH＞11)造成二氧化硅溶解，或碱性过低(pH＜10)氯甲基吡啶官能团与胺基基团之间的亲核取代反应效率低，导致官能团的负载量不高。
1041
0
本发明公开了一种处理镍电解阳极液净化除铜渣的方法，用含铜溶液处理硫代碳酸镍法除铜产生的除铜渣，使除铜渣中的镍被浸出，获得铜镍比高于150的除铜渣，同时使浸出液转变成含镍的溶液，然后用于与硫代碳酸盐溶液反应制备硫代碳酸镍，制备的硫代碳酸镍再用于镍电解阳极液除铜。本发明在除铜过程中，只需要做到将镍电解阳极液中的铜深度除去即可，不用顾及除铜渣中的铜镍比高低。只需要多加除铜剂保证溶液中即使出现最高浓度的铜时也能深度除去。这样就不必对除铜前液中铜浓度精确控制，操作易于进行。同时由于大量加入除铜剂，相比适量加入时的除铜效果，反而能得到铜浓度极低的除铜后液。不用考虑除铜渣中镍会超标，除铜操作变得易于控制。
585
0
本发明提供了一种从白钨矿中提取钨并生产高质量熟石膏的方法,具体如下:首先加入磷酸和硫酸的混合酸分解白钨矿,分解反应结束后,通过加入半水石膏晶种,完成二水石膏的脱水转化过程,得到性能良好的半水石膏。本发明的优点:实现了白钨矿的高效常压浸出,节省了资源和能源消耗,而且其分解率可达98%以上;克服了传统的酸分解工艺中的Cl-腐蚀和HCl挥发严重问题;基本实现了磷酸的循环利用,极大降低了浸出成本和废水排放量;浸出设备简单,操作方便,易于实现工业化;获得的副产品石膏的质量很纯,可用于生产石膏板,水泥生产的缓凝剂、墙粉等;再结晶过程进一步降低了石膏中P2O5的含量,其P2O5含量低于0.5%。
586
0
一种锌精矿无铁渣湿法炼锌提铟及制取氧化铁的方法,包括以下步骤:1、锌精矿进行流态化焙烧、中性浸出、低酸浸出及净化电积制取电锌;2、对低酸浸渣与电积制取电锌后的废电解液进行高酸浸出、还原及预中和并置换除铜;3、对除铜后液进行中和沉铟;4、对沉铟后液进行硫化除重金属后,加入石灰乳中和,得深度净化液;5、对深度净化液进行水热法沉铁得到赤铁矿粉;6、对赤铁矿粉脱杂处理,得到软磁用氧化铁。本发明采用中和沉铟,水热法沉铁,实现铟-铁和铟-锌分离并形成赤铁矿粉,经脱杂处理,达到软磁用氧化铁要求。本发明工艺方法简单、铟、锌回收率高、铁-锌分离流程短,铁纯度高、环境友好,适于工业化应用,可替代现有无铁渣湿法炼锌提铟工艺,可以使锌精矿中的铁资源以软磁用氧化铁的形式得到有效利用。

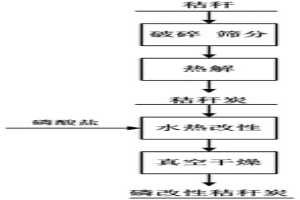

本发明公开了一种磷改性生物质炭及其制备方法和在吸附溶液体系中的稀土离子中的应用。该方法以农业废弃物为原料，经简单热解和磷酸根改性等步骤制得磷改性生物质炭。该磷改性生物质炭的表面具有丰富的含磷官能团和发达的孔隙结构能够从溶液中高选择性吸附稀土离子(如钆离子和钇离子等)，吸附率高于90％，受其他金属离子干扰小，且磷改性生物质炭的制备方法原料来源广泛，步骤简单，可以大规模生产。
983
0
本发明属于提铟净化技术领域，具体公开了一种从含铟的甲基磺酸溶液中回收铟的方法，将含铟的甲基磺酸溶液与包含萃取剂的有机相接触、萃取，得富集有铟的负载有机相；将负载有机相与酸液接触、反萃，得富铟反萃液；富铟反萃液经后处理，回收得到铟。所述的含铟的甲基磺酸溶液中，还含有Pb、Zn、Sn中的至少一种。本发明从有机的甲基磺酸体系中回收铟，降低环境污染、减轻设备腐蚀，增加企业经济和环保效益，属于清洁生产工艺。
960
0

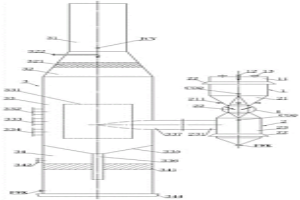

本发明公开了一种新型加压浸出工艺尾气处理装置及方法，装置包括一级洗涤器、二级文丘里洗涤器和分离器；一级洗涤器与二级文丘里洗涤器上下共轴线连通布置，二级文丘里洗涤器设置有横向输出端与分离器的切向输入端连通。投入使用时，反应釜、闪蒸槽、预热器等压力容器内排出的高温带压混合尾气通入一级洗涤器中粗洗后进入二级文丘里洗涤器完成第二次洗涤，再经一级初步分离后与调节槽、矿浆槽等常压设备排出的中高温常压混合气及可能产生的安全阀或紧急排气阀排气均进入分离器中进行旋风分离，混合尾气经除沫后排放，含固洗涤后液进入分离器的沉降分离段后分清液和悬浊液单独排出，具有洗涤及除沫效率高、不易堵塞、洗涤后液渣液分离等优势。
1082
0

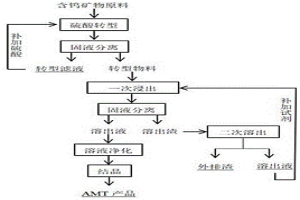

本发明涉及钨冶炼技术领域，公开了一种从钨矿物直接制备偏钨酸铵的方法。钨矿物与硫酸反应后，得到转型物料。转型物料用氨水溶液、偏钨酸铵溶液或钨酸铵溶液中的至少一种浸出，得到偏钨酸铵溶液。本发明从钨矿物制备偏钨酸铵，流程简单、辅助物料消耗少、能耗低、无污染、成本低、操作方便、环境友好。
1017
0
本发明属于电子废弃物中的金属回收与再利用领域，具体涉及一种废发光二极管中金属的回收方法。一种废发光二极管中金属的回收方法，包括以下步骤：S1、将废发光二极管进行热裂解，得到的产物采用水力摇床进行分选，得到富镓芯片的尾矿和富含金属的精矿，尾矿用于镓和钛资源化处理；S2、在精矿中加入硫酸溶液浸出，在反应结束后，过滤，不冲洗铝渣，得到铁浸出液和铝渣；在滤渣中加入硫酸和双氧水二次浸出，过滤，得到铜浸出液和金银贵金属渣；其中，水力摇床中的流体介质为低浓度碱液。本发明的工艺简单、能耗低、污染少，效率高，有利于工艺化生产。
1061
0

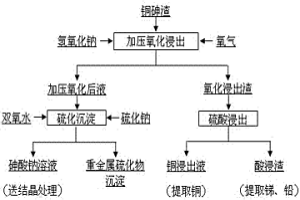

一种分离铜砷渣中铜和砷的方法，本发明将铜砷渣在氢氧化钠体系进行加压氧化浸出，砷和少量的重金属离子进入溶液中，剩余部分铜、锑、铅经氧化后进入氧化浸出渣中；进入加压氧化后液中的重金属离子进行硫化沉淀，所得砷酸钠溶液则进行结晶脱砷后返回碱性加压氧化浸出体系；进入氧化浸出渣中的铜、锑、铅等采用硫酸浸出，铜进入溶液后可进行后续电积提铜，锑、铅则保留在酸浸渣中进行后续分离和回收。本发明碱性加压氧化浸出不但能够实现铜砷渣中砷的高效浸出，砷的浸出率达到96%以上，而且通过将铜砷渣中的铜进一步氧化，有利于后续铜的酸性浸出；重金属离子铜、锑、铅的沉淀率达到85%以上，对设备的腐蚀性较低，环境较友好；劳动强度低。
831
0

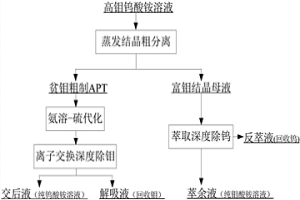

本发明提供一种从高钼含量的钨酸铵溶液中分离钨钼的方法，该方法中，首先采用蒸发结晶处理高钼含量的钨酸铵溶液，获得富钨贫钼的仲钨酸铵晶体和富钼贫钨的结晶母液，使钨钼获得初步分离；然后将贫钼的仲钨酸铵经氨水加温密闭溶解后获得含钼低的钨酸铵溶液，该溶液经硫代化处理后采用离子交换法优先吸附钼实现钨酸铵溶液的深度除钼，获得纯钨酸铵溶液；富钼的结晶母液采用协同萃取法优先萃取钨实现钼酸铵溶液中深度除钨，获得纯钼酸铵溶液。本发明提出的处理高钼含量的钨酸铵溶液的方法具有成本低、分离效果好和钼产品附加值高的特点。
778
0

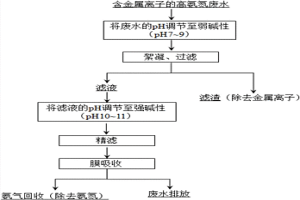

一种含金属离子的高氨氮废水清洁处理的方法，该方法包括以下步骤：1)在废水中加入混合碱，将废水的pH调节至弱碱性，金属离子形成沉淀；2)在步骤1)的废水中加入絮凝剂，使得沉淀沉降，然后过滤，得到滤液和滤渣；3)将滤液转入管式混合器，加入碱液，将管式混合器中滤液的pH调节至强碱性；4)将强碱性滤液通过精滤系统，之后转入膜吸收系统中，进行氨脱除。提供了一种含金属离子的高氨氮废水清洁处理的方法，该方法具有清洁处理、操作简便、处理效率高的优势。
786
0
本发明公开了一种离子交换法处理含钼蓝溶液的方法,其在槽式搅拌反应器中用大孔阴离子交换树脂与含钼蓝溶液接触而吸附钼蓝,吸附后的树脂,加入解吸剂进行解吸。该方法操作简单,成本低廉,反应后的树脂可以重新利用。
871
0

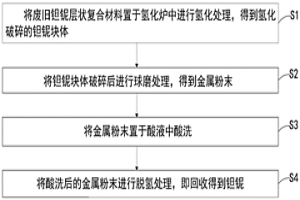

本发明提供了一种从废旧钽铌层状复合材料中剥离回收钽铌的方法，包括以下步骤：将废旧钽铌层状复合材料置于氢化炉中进行氢化处理，得到氢化破碎的钽铌块体；将钽铌块体破碎后进行球磨处理，得到金属粉末；将金属粉末置于酸液中酸洗；将酸洗后的金属粉末进行脱氢处理，即回收得到钽铌。本发明的回收钽铌的方法，利用钽铌吸氢特性，将废旧钽铌层状复合材料进行氢化处理，使得钽铌复层发生氢脆；通过机械破碎及球磨处理，将氢脆的钽铌复层进行细化；再进行酸洗去除铁、钛等杂质；再将氢化钽、氢化铌粉末进行脱氢处理，得到高纯钽粉、铌粉，实现了稀有金属的回收再利用，回收得到的钽粉、铌粉纯度均达到99.9％以上，可直接作为原料进行二次使用。
673
0

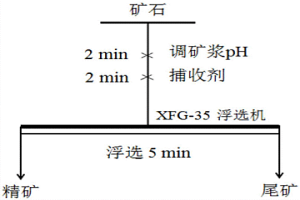

本发明提供了一种苯乙烯基膦酸单酯的制备方法及应用，该方法通过将五氯化磷加入溶剂溶解后，滴加苯乙烯、醇ROH，搅拌混合均匀，制得式（II）所示化合物；所述R选自C1~C12的烷基或C6~C12的芳烷基；滴加蒸馏水，经后处理制得式（III）所示苯乙烯基膦酸单酯。苯乙烯基膦酸单酯作为浮选捕收剂在浮选氧化矿中进行应用，可有效实现目的矿物的浮选。本发明的制备方法简单，避免二氧化硫的使用，避免二氯亚砜的产生，环境友好；用于氧化矿的浮选，浮选性能好。
中冶有色为您提供最新的湖南长沙有色金属湿法冶金技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年08月08日 ~ 10日
2024年08月14日 ~ 16日
2024年08月19日 ~ 21日
2024年09月19日 ~ 21日
2024年09月20日 ~ 22日
