浙江有色金属火法冶金技术理论与应用

含铈量高的低成本N35钕铁硼磁体及其烧结方法 751

 0

一种含铈量高的低成本N35钕铁硼磁体及其烧结方法，属于粉末冶金技术领域，按重量百分比wt%称取以下原材料通过烧结工艺制备而成：镨钕﹙Pr‑Nd﹚：12~27，铈﹙Ce﹚：7~15，铌﹙Nb﹚：0~0.5，铝﹙Al﹚：0~1，铜﹙Cu﹚：0~1，硼﹙B﹚：0.9~1.1，钴(Co)：0~1.2，锆(Zr)：0~0.5，钆(Gd)：0~3，其余为铁﹙Fe﹚。本方案，用铈﹙Ce﹚代替部分镨钕（Pr‑Nd），磁性能指标达到N35牌号烧结钕铁硼国家标准，生产每公斤相应牌号磁体可以节约材料成本15~25元。

高铝砖及其制造方法 943

 0

本发明公开了一种高铝砖，它包括如下重量份数的组分：3~5mm特级矾上骨料5~15份、1~3mm特级矾上骨料30~40份、0~1mm特级矾上骨料10~20份、特级矾上细粉20~30份、碳化锆细粉5~7份、广西泥l~3份、复合结合剂8~10份和水4~6份。本发明还公开了上述高铝砖的制造方法。?本发明的高铝砖，具有较高的强度、耐火度和高耐磨、抗热震性能。适用于循环流化床锅炉旋风分离器烟道、旋风分离器直段及锥体，返料器、冶金工业炉及其它热工设备。本发明的制造工艺简单，易于实现。

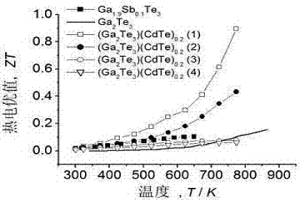

中温用Ga2Te3基热电半导体及制备方法 704

 0

本发明涉及热电材料领域的中温用Ga2Te3基热电半导体及制备方法。其设计要点在于该热电材料的化学式为(Ga2Te3)(CdTe)x,其中x=0.1～0.4。其制备方法是将单质元素Ga、Cd、Te置于真空石英管内,经950～1150℃合成20~28小时后,将(Ga2Te3)(CdTe)x铸锭随炉冷却至700～900℃后立即在水中淬火,淬火后的(Ga2Te3)(CdTe)x铸锭经粉碎、球磨,再经放电等离子火花烧结(SPS)制成块体,烧结温度为350～550℃,烧结压力40～60Mpa。烧结后的块体材料在真空石英管内退火2500～3000小时,退火温度300～400℃。本发明采用常规的粉末冶金法制备,工艺简单,成本较低;材料具有环保特性,无噪音,适合作为一种绿色能源材料使用。

高强度耐磨钢材料及其制作方法 931

 0

本发明提供一种高强度耐磨钢材料，通过添加Cu、Al和N元素，并限定各元素的含量和制作工艺，代替了原来的有毒元素Sb，并保持了其耐冲击强度基本不变，机型性能和耐磨性得到了一定程度的提高。本发明的钢材料与现有技术中添加Sb的钢材料相比，耐冲击强度基本持平，机械性能得到了一定的提高，尤其是加入的RE为Y和Ce，Y∶Ce＝1∶3的情况下，机械性能提高较大，韧性和耐磨性能都有提高。在制作工艺中先加入W，能使W充分融入钢水中，增加其硬度。本发明的产品可以更安全的使用，可以广泛应用于冶金、采矿、水泥、陶瓷等行业，并且耐高温和耐腐蚀。

不锈钢复合板的温轧制造方法 749

 0

本发明涉及不锈钢复合板制造方法技术领域，尤其是一种不锈钢复合板的温轧制造方法，包括原材料准备、原材料板体分层切割、原材料板在线焊接、原材料复合板表面的前处理、原材料板在线加热、温轧复合、在线连续式扩散及固溶热处理以及在线拉伸矫直的步骤，是目前国内及国际首创的宽幅连续化温轧复合生产作业工艺方法，从而获得了具有高抗腐蚀表面的高强度结构宽幅复合板材，实现了动态变品种、动态变规格的完美控制方法。不锈钢与碳钢的复合达到冶金原子级结合，因此该方法生产不仅作业效率高、成材率高、能耗低、成本低，而且不锈钢碳钢复合产品结合强度高、质量稳定、适用范围大、规格多样、品种广泛。

太阳能多晶硅的制备方法 871

 0

本发明主要公开了一种太阳能级多晶硅的制备方法，采用冶金级硅作为原料，经破磨后得粒度为50目以上的硅粉物料，硅粉物料分别用浓度为1‑6mol/l的盐酸、浓度为0.5‑6mol/l的硝酸和浓度为1‑5mol/l的氢氟酸进行酸浸处理，酸浸后加入真空炉内进行真空精炼处理，真空精炼分两阶段，第一阶段为真空氧化精炼，控制炉内温度为1430‑1500℃，真空度为90000‑1000Pa，第二阶段，即真空蒸馏精炼和真空脱气阶段，控制炉子真空度10‑2‑10‑5Pa，温度1430‑1500℃，最后经定向凝固及切头处理，获得太阳能级多晶硅产品。其硅的纯度为99.9999％以上，比电阻超过0.4Ω.cm，以满足太阳能电池行业所需硅原料的要求。

废杂铜生产铜合金棒材的方法 672

 0

本发明公开了一种废杂铜生产铜合金棒材的方法，属于冶金技术领域，具体包括表面除垢、粉碎、精炼、铜含量调整、保温、成型和拉丝的步骤，其能够直接利用废杂铜生产铜合金棒材，降低了现有的铜合金棒材生产成本较高的问题，提高了资源的利用率；在此基础上，其所制得的铜合金棒材还具有杂质含量低、耐腐蚀性和抗拉强度优良的特点。

水雾化硼铁合金粉末及其制备方法 820

 0

本发明公开了一种水雾化硼铁合金粉末及其制备方法，涉及粉末冶金技术领域，一种水雾化硼铁合金粉末，所述合金粉末按照质量百分比计包括：C：≤0.05％，O≤0.5％，B：0.9‑1.2％，Mn≤0.4％，Si:≤0.25％，P≤0.015％，S≤0.015％，余量为Fe。本发明的一种水雾化硼铁合金粉末及其制备方法，有效解决了现有技术中生产周期长、生产效率低且粉末的氧含量高，硼的收得率低及易波动等问题，降低了生产成本，提高了生产效率，且制备得到的硼铁合金粉末硼收得率高且稳定、氧含量低，能够作为生产药芯焊丝的原材料。

具有二次相组织结构的Zn-Sb基热电材料制备方法 638

 0

本发明涉及新材料领域，适用于热能与电能直接转换的中温发电的关键元器件用材。是一种具有二次相组织结构的Zn-Sb基热电材料制备方法，Zn-Sb基热电材料中的第二组分是含过渡金属元素Cu的金属间化合物Cu5Zn3，在该Zn-Sb基热电材料中以摩尔比Zn4Sb3：Cu5Zn3=200：1的比例掺杂金属间化合物Cu5Zn3，化学式为(Zn4Sb3)200(Cu5Zn3)，要点是采用放电等离子火花烧结（SPS）制备，所述的热电材料是在Zn4Sb3内部掺杂摩尔分数为0.005的Cu5Zn3金属间化合物，构成热电材料，其化学式为(Zn4Sb3)200(Cu5Zn3)。(Zn4Sb3)200(Cu5Zn3)热电材料采用粉末冶金法合成，其制备工艺分五步进行。本发明的优点工艺简单，成本较低；材料具有环保性质，无污染，无噪音，是一种绿色能源材料。

汽车制动毂及其制备方法 897

 0

本发明公开了一种汽车制动毂及其制备方法，该制动毂包括圆筒状的制动毂本体，制动毂本体为铝合金制动毂本体，铝合金制动毂本体的内壁复合有圆环状的陶瓷增强材料耐磨层，陶瓷增强材料耐磨层通过挤压铸造工艺与铝合金制动毂本体冶金结合。本发明可实现制动毂的轻量化，从而可增加汽车有效载荷，降低油耗，导热性好的铝合金有利于提高制动毂的散热性，延长汽车制动毂的使用寿命，减少制动毂的维护成本，改善车辆的通过性能并缩短刹车距离，提高汽车的安全性；本发明制动毂的制备方法通过选择性的局部强化，采用挤压铸造工艺，在铝合金制动毂本体的内壁复合圆环状的耐磨层，可确保制动毂工作面的耐磨性，降低制动毂的原料成本和加工成本。

含稀土的耐磨铝青铜合金及其制备方法 800

 0

一种含稀土的耐磨铝青铜合金及其制备方法，其主要成分：铜：70.0～72.0％、铁：7～9％、锡：0.9～1.2％、锰：6.0～8.0％、硅：2～4％、硼：0.1～0.3％、稀土铈：0.2～0.3％，其余为铝和不可避免的杂质；制备生产工艺流程为：配料－熔铸－加热－挤压－退火－成品。本发明制备工艺简单，易于操作，可实现规模化生产，制备的铝青铜合金不含铅、砷等铜合金材料，消除生产和使用中对环境和人体的危害，且具有优良的力学性能、耐磨性能和良好的加工塑性，适用于矿山、冶金、工程等机械行业用的关键件如铜套、轴瓦等耐磨铜件，对提高设备使用寿命、提高产品质量和降低能源消耗具有重大的现实意义。

制动盘及其制备方法 1115

 0

本发明公开了一种制动盘，用于机动车辆、轨道交通和飞行器的制动系统，该制动盘包括制动盘本体，制动盘本体为铝合金制动盘本体，铝合金制动盘本体的两个工作面上分别复合有一层耐磨层，耐磨层为陶瓷‑耐高温金属复合增强材料耐磨层，陶瓷‑耐高温金属复合增强材料耐磨层通过挤压铸造工艺与铝合金制动盘本体冶金结合；本发明制动盘的重量轻、强度高、耐磨性和散热性好，使用寿命长，重量和寿命与碳陶盘相近，加工成本和维护成本低，使用寿命在30万公里以上，使用成本接近球铁盘，能够改善机动车辆、轨道交通和飞行器的通过性能并缩短刹车距离，提高安全性，适于自动化大批量生产。

共产炉及其综合利用 761

 0

本发明是冶金、化工、电气、建材的综合技术。采 取氧气底吹，必要时将燃料和矿粉同时喷入“共产 炉”内，由其反应的热量造成高温(≈1600℃)，熔化 为液体状态，进行氧化反应和还原反应。从而： (1)其有色黑色金属，去进一步加工； (2)其高温用于余热锅炉发电； (3)其气体转制化工产品或其他用户； (4)其炉渣作建筑材料。

用于太阳能电池的高纯多晶硅提纯装置 1078

 0

本实用新型属于半导体材料制备领域，具体涉及一种用于太阳能电池的高纯多晶硅提纯装置，包括：熔炼造渣装置、阶梯除磷装置、分步氧化装置和精炼凝固装置。本实用新型将硅液经造渣除杂后，进入阶梯除磷装置，当硅液从硅液流槽口流出时，用电子枪的高能电子束轰击从槽口流出的硅液，从而快速的除去硅液中的磷杂质。在分步氧化装置内用不同的精练气体分步作用，除去硅液中的杂质硼、碳、金属等杂质，再通过脱气精练、定向凝固后，切除硅锭的高杂质部分，得到高纯度的太阳能级多晶硅产品，实现高纯多晶硅的连续工业化生产。

操作方便的电池回收方法 765

 0

本发明公开了一种操作方便的电池回收方法，其特征在于：包括以下步骤：集中放置、去壳、中高温熔炼、金属分离、精炼，去壳拆解机构包括传送带、第一切割装置、转向装置、第二切割装置、去壳装置，通过第一切割装置完成对两面的切割，转向装置把电池转动再通过第二切割装置对另外两个面切割，最后经过去壳装置把电池外壳去掉，解决了一个设备同时去除不同大小的电池外壳，减少设备磨损。

电渣钢残余铝的控制方法 740

 0

本发明涉及一种电渣重熔技术，尤其是涉及一种电渣钢中残余铝的控制方法，旨在克服现有的电渣重熔技术的重熔渣系稳定性差，重熔过程中金属熔池易发生增铝，电渣钢中残余铝难以控制，电渣钢质量差的不足，该电渣钢残余铝的控制方法，以现有的电渣炉和电渣重熔工艺进行熔炼，重熔渣由下列组元按重量百分比组成：CaO28~40%，Al2O310~15%，MnO0.2~0.5%，CaF215~25%，余量为Al2(SiO3)3，重熔过程中，通过重熔渣脱氧控制重熔渣中FeO的含量不大于0.5%。本发明具有重熔渣系稳定性好，金属熔池不易增铝，电渣钢中残余铝易于控制，电渣钢质量好的优点。

激光组合制造专用合金粉末及其在硬密封球阀中的应用 927

 0

本发明公开了一种激光组合制造专用合金粉末及其在硬密封球阀中的应用，所述合金粉末由如下质量配比的原料组成：碳1.8～2.0％，铬28～31％，钨8～10％，钼2?3％，镍3～4％，铁3～5％，硅1～2％，锰1～2％，硼0.1～1％，钴余量；采用本发明所述激光合金混合物，在球体密封面整体车削进行激光熔覆，可以获得与基体呈冶金结合、组织均匀、表面形貌良好的涂层；在实际使用中球阀不需加热，在硬度、耐磨、韧性、耐冲击方面的性能上比基材SS316有很大的提升；该熔覆层具有较高的硬度、耐磨性、韧性和抗冲击性能，综合性能优异；熔覆工艺适应性宽，重复性一致，操作性强。

减震器 752

 0

本发明涉及减震器，具体涉及粉末冶金减震器及其制备工艺，属于粉末冶金技术领域。减震器包括减震器本体和本体表面的镀层，减震器本体由如下成分及其质量百分比的铝合金组成：Zr：0.07‑0.13％、C：0.05‑0.09％、Si：0.1‑0.2％、Cd：0.09‑0.15％、Cr：0.04‑0.08％、Cu：0.02‑0.06％、余量为Al和杂质。原材料中加入锆，是强有力的脱氧和脱氮元素，是除去氧、氮、硫、磷的净化剂，在铝合金改善铝的低温韧性，作用远优于传统铝合金中的钒。并以碳源化合物中的碳进行表面微碳化。而减震器镀层由多元合金相构成，而多元合金相由钯、金、银、钴、铂、铑中的多种形成。最后以电火花处理工艺进行上镀获得性能良好的产品。

中温用金属硒化物热电材料及制备工艺 903

 0

本发明涉及热电材料领域的中温用金属硒化物热电材料及制备工艺。其设计要点在于该热电材料的化学式为InxAgySe3,其中x+y=2,0.05≤y≤0.25。其制备工艺是将单质元素In、Ag、Se置于真空石英管内,经1000～1100℃合成20～28小时后,将InxAgySe3铸锭随炉冷却至600～650℃立即在水中淬火,淬火后的InxAgySe3经铸锭粉碎、球磨,再经放电等离子火花烧结制成块体,烧结温度为550～650℃,烧结压力40～60MPa,保温时间8～12分钟,烧结后的块体材料表面用硅酸钠浓溶液涂覆处理,待干燥后在真空石英管内退火20～28小时,退火温度180～200℃。本发明采用常规的粉末冶金法制备,工艺简单;采用过渡金属元素Ag等摩尔替换In2Se3热电合金中In元素,成本较低;材料具有环保特性,无噪音,适合作为一种绿色能源材料使用。

Ag-In-Zn-Se四元热电半导体及其制备工艺 731

 0

本发明涉及热电材料领域，是一种Ag-In-Zn-Se四元热电半导体及其制备工艺。其设计要点在于所述Ag-In-Zn-Se四元热电半导体中的部分Ag和In元素同时等摩尔量替换为Zn元素，所述Zn元素在所述Ag-In-Zn-Se四元热电半导体中的摩尔分数为0.0125～0.05，Ag和In元素在所述Ag-In-Zn-Se四元热电半导体中的摩尔分数为0.225～0.25。所述Ag-In-Zn-Se四元热电半导体的化学式为Ag1-xIn1-xZn2xSe2，其中0≤x≤0.1。本发明采用常规的粉末冶金法制备，工艺简单；采用金属元素Zn等摩尔替换Ag-In-Zn-Se四元热电合金中Ag和In元素，成本较低；材料具有环保特性，无噪音，适合作为一种绿色能源材料使用。

电磁阀用封头材料及其制备方法 874

 0

本发明公开了一种电磁阀用封头材料。其成分满足(重量百分比):C含量小于0.08%,Si含量为0.8～2.5%,Cr含量为12～16%,Mn含量为0.2～0.6%,S含量为0.2～0.4%,Ti含量为0.2～0.6%,稀土Re含量为0～0.1%,余为铁。满足上述成分要求的合金能采用传统的铸造方法获得钢坯,然后再经锻造、热轧或冷轧获得所需形状的型材,或采用粉末冶金成型的方法。型材最后经800℃以上的高温退火。这种材料除具有成本较低,耐蚀性好,易切削优点外,还具有良好的软磁性能。

银基电接触材料的制备方法 1056

 0

本发明公开一种银基电接触材料的制备方法,采用固相粉末与液相金属共喷射雾化的方法获得包覆有金属的增强相复合粉末,并对复合粉末采用后续烧结热压挤压制备手段致密成形;所述电接触材料,其中增强相形态为颗粒形态,增强相平均粒度在0.1-100μm之间,电接触材料中增强相重量含量小于或者等于20%。采用本发明制备的电接触材料具有耐电弧烧蚀能力优良,导电率高,力学性能优良的优点,其耐电弧能力、导电率、强度分别比传统粉末冶金方法制备的同体系材料均有提高。

具有黄铜矿结构的Cu-Ga-Sb-Te四元热电半导体及其制备工艺 894

 0

本发明涉及热电材料领域，是一种具有黄铜矿结构的Cu-Ga-Sb-Te四元热电半导体及其制备工艺。其设计要点在于所述Cu-Ga-Sb-Te四元热电半导体中的部分Cu元素等摩尔替换为Sb元素，所述Sb元素在所述Cu-Ga-Sb-Te四元热电半导体中的摩尔分数为0～0.025，Cu元素在所述Cu-Ga-Sb-Te四元热电半导体中的摩尔分数为0.225～0.25。所述Cu-Ga-Sb-Te四元热电半导体的化学式为Cu1-xGaSbxTe2，其中0≤x≤0.1。本发明采用常规的粉末冶金法制备，工艺简单；采用金属元素Sb等摩尔替换Cu-Ga-Sb-Te四元热电合金中Cu元素，成本较低；材料具有环保特性，无噪音，适合作为一种绿色能源材料使用。

钢顶铝活塞及其制备方法 631

 0

本发明涉及一种钢顶铝活塞及其制备方法，其包括活塞顶和铝基体，其特征在于：所述活塞顶是由钢顶与多层互相成一定角度的过渡丝网组成，所述过滤丝网经真空扩散焊接在钢顶与铝基体的连接面上，所述活塞顶与铝基体是通过使铝液渗入过渡丝网中形成机械和冶金结合来连接的。活塞的钢顶采用厚度0.5～0.6mm的耐热不锈钢，使得活塞重量减轻，过渡丝网则使活塞顶与铝基体之间的结合强度增加，并通过在过渡丝网上形成陶瓷隔热层这一技术措施，又保证了活塞的耐热能力，因此，本发明的活塞其重量减轻，耐热性相当，活塞在使用过程中的可靠性增加。另外，本发明中所述活塞采用挤压铸造工艺成型，这种工艺不仅简单，还可有效提高铝合金的材料性能，从而使该活塞的整体性能比较高。

汽车制动盘及其制备方法 925

 0

本发明公开了一种汽车制动盘，包括制动盘本体，该制动盘本体为铝合金制动盘本体，铝合金制动盘本体的两个工作面上分别复合有一层耐磨层，耐磨层为陶瓷增强材料耐磨层，陶瓷增强材料耐磨层通过挤压铸造工艺与铝合金制动盘本体冶金结合。本发明制动盘重量轻，耐磨性和散热性好，使用寿命长，维护成本低，可降低车辆油耗，改善车辆的通过性能并缩短刹车距离，提高汽车的安全性；本发明制动盘的制备方法通过选择性的局部强化，采用挤压铸造工艺，在铝合金制动盘本体的两个工作面上分别复合一层陶瓷增强材料耐磨层，将陶瓷增强材料耐磨层与铝合金制动盘本体冶金结合，可确保制动盘的工作面的耐磨性，降低制动盘的原料成本和加工成本。

Ag‑Ga‑Zn‑Te四元p‑型热电半导体及其制备工艺 995

 0

本发明涉及一种Ag‑Ga‑Zn‑Te四元p‑型热电半导体及其制备工艺。其设计要点在于该Ag‑Ga‑Zn‑Te四元p‑型热电半导体是由Ag0.317Ga0.561Te中的部分Ga元素等摩尔量替换为Zn元素，所述Zn元素在所述Ag‑Ga‑Zn‑Te四元p‑型热电半导体中的摩尔分数为0.01～0.053，所述Ga元素在Ag‑Ga‑Zn‑Te四元p‑型热电半导体中的摩尔分数为0.24～0.29，所述Ag‑Ga‑Zn‑Te四元p‑型热电半导体的化学式为Ag0.317Ga0.561‑xZnxTe，其中0≤x≤0.1。本发明采用常规的粉末冶金法制备，工艺简单；采用金属元素Zn等摩尔替换Ag0.317Ga0.561Te中Ga元素，成本较低；材料具有环保特性，无噪音，适合作为一种绿色能源材料使用。

铝-铝复合活塞及其制备方法 679

 0

一种铝-铝复合活塞及其制备方法，其特征在于：该铝-铝复合活塞的裙部和头部是采用二种不同的铝合金材料，其中活塞裙部材质为相对强韧性好的第一种铝合金，活塞头部材质为相对低膨胀耐热的第二种铝合金或铝基复合材料；制备时，采用挤压铸造工艺复合成型。本发明采用二种铝合金材料制成，可以满足发动机活塞局部性能的不同要求；同时采用挤压铸造工艺进行制备，以实现两种铝合金的完全冶金结合，制得的活塞结合强度高，组织致密，使用性能优良。

草酸体系萃取法制取无氟氧化铌工艺 980

 0

本发明涉及一种草酸体系萃取法制取无氟氧化铌工艺。所要解决的技术问题是提供的工艺应具有产品无氟、质量高、成本较低的特点,适用于铌/钽比在200以上的富铌原料,并且不存在氟氢酸法所具有的生产安全和环境污染问题。技术方案是:一种草酸体系萃取法制取工业级和高纯级无氟氧化铌工艺,原料为包括含铌的钢铁冶金渣在内的各种低品位的含铌物料和高品位的烧绿石铌精矿,工艺过程包括原料处理、矿物分解、水洗、浸出、萃取和反萃取铌、反萃取液处理及晶体煅烧工序;其中,萃取工艺是采用溶剂萃取法提取铌并分离杂质,采用的萃取剂为叔胺型有机试剂,采用稀释剂为二辛醇、煤油,有机相的组成为30%～50%萃取剂加入70%～50%的稀释剂。

熔盐堆用高密度大尺寸超细孔径核石墨材料的制备方法 760

 0

本发明提供一种利用1～5μm焦炭骨料制备熔盐堆用高密度、大尺寸、超细孔径核石墨的制备方法，其在成型过程中，通过利用振动振实对糊料进行致密处理后配合控制焙烧与石墨化过程中升温速率以及炉内温差，进而控制石墨生坯的收缩率，解决传统骨料平均粒度越小，颗粒比表面积和表面能越大，无法制备大尺寸核石墨材料的技术问题，引入多种卤素气体作为纯化气体，在石墨化过程中同步纯化，该方法流程清晰，技术可靠可行，适合大规模生产。

高温气冷堆堆内构件用大规格尺寸核石墨材料及制备方法 900

 0

本发明涉及一种用于高温气冷堆堆内构件用大规格尺寸核石墨材料及其制备方法，该方法包括以下步骤：原材料选择、磨粉、混捏、成型、焙烧和0‑1次浸渍、石墨化/核纯处理。本发明工艺简单，操作方便，生产设备少，从而进一步降低成本，便于推广应用，适于大规模生产，提供的产品较之现有技术规模大，且具有中子辐照性能数据。
