矿用本质安全型急停开关主控传输盒 1015

 0

一种矿用本质安全型急停开关主控传输盒，其特征是它包括主控传输盒体(1)，所述主控传输盒(1)上侧设有信号输出端子(5)，信号输出端子(5)外侧设有信号输入端子和电源输入端子(6))，主控传输盒(1)内部下侧为电路板(2)。本实用新型的急停开关主控传输盒，为矿用本质安全型电气设备，适用于煤矿井下有瓦斯、煤尘爆炸危险的环境，也适用于冶金、建材、矿山及选煤厂、钢铁厂、热电厂、港口等恶劣环境。可以用于运输皮带故障紧急停车。皮带运行状态检测等。

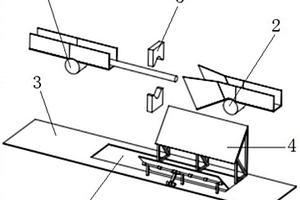

轧制在线取样装置 922

 0

本实用新型涉及一种轧制在线取样装置，属于冶金行业技术领域。包括轧制平台，所述轧制平台上方设有剪切机，所述剪切机两侧设有前辊道和后辊道；所述轧制平台上开设通长的试样收集坑，所述试样收集坑与剪切机之间设有挡料单元，所述挡料单元设于轧制平台上，所述挡料单元将剪切机剪切下来的试样挡于试样收集坑内。所述挡料单元包括固定挡板和活动挡板，所述试样收集坑一侧设有第一支架，另一侧设有第二支架，所述固定挡板固定于第一支架上，所述活动挡板铰接于第二支架上，所述固定挡板与活动挡板呈漏斗状布置。本申请避免了人员进入剪切区，实现自动取样，提高了作业效率。

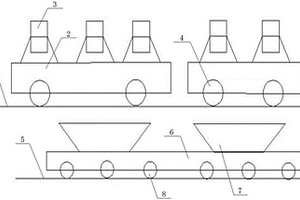

铸坯切割移动辊道装置 987

 0

本实用新型涉及一种铸坯切割移动辊道装置，属于冶金设备技术领域。包括移动辊道单元和移动小车单元，所述移动小车单元设于移动辊道单元下方；所述移动辊道单元包括多个间隔布置的移动辊道，所述移动辊道分别设于第一轨道上，相邻所述移动辊道能够沿着第一轨道相互靠近而支撑引锭杆或相互远离而切割铸坯，切割后的铸坯落于移动小车单元内；所述移动小车单元包括车架，所述车架底部设有第二轨道，所述车架与第二轨道滚动连接，使得所述车架能够沿着第二轨道移动，所述车架上间隔设有多个车斗，所述车斗用于承接切割后的铸坯。本申请减少辊上冷钢的堆积，无需清理移动辊道，大大降低了工作强度，省时省力，提高了作业人员的人身安全。

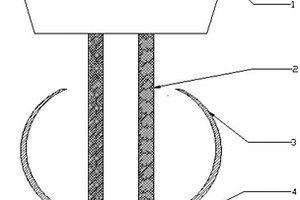

小方坯连铸中间包水口烘烤装置 1121

 0

本实用新型涉及一种小方坯连铸中间包水口烘烤装置，属于冶金铸铁技术领域。包括筒体，所述筒体顶端为敞口式，底端为封闭式，所述筒体的侧壁对称向外凸出，使得所述筒体截面呈侧C型；所述筒体底部设于托架上，所述筒体上方设有中间包，使得所述中间包上的水口伸入所述筒体内腔。所述筒体底端内径为150～160mm，顶端内径为280～300mm，所述筒体壁厚为30～32mm。所述筒体为耐高温材料制成件。本申请操作简便，不仅能够有效且快速的对小方坯中间包水口进行烘烤，解决了中间包水口烘烤不均匀的问题；且不需要额外烘烤装置和消耗其他能源，在保证连铸生产顺行的同时，减少了生产成本，达到了降本增效的目标。

便于烧结混合机检修的支撑装置 694

 0

本实用新型涉及一种便于烧结混合机检修的支撑装置，属于冶金设备技术领域。包括支撑架和可升降式移动小车，所述移动小车设置在混合基础平台上，移动小车受第一驱动装置驱动移动小车升降；所述移动小车上方设有支撑架，且支撑架设于混合机筒体下方，所述支撑架与移动小车之间设有第二驱动装置，支撑架受第二驱动装置驱动实现支撑架贴合混合机筒体并抬起混合机筒体。所述支撑架上端面为内凹的弧形面，所述弧形面与混合机筒体弧形面相匹配；所述支撑架底部与第二驱动装置通过法兰螺栓连接。本申请不仅能够快速顶起混合机筒体，便于调整、更换混合机的托辊，而且结构简单，操作便捷，节省人力物力，提高检修工作效率。

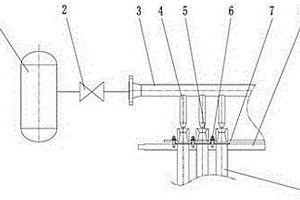

烟气过滤高效反吹再生装置 1132

 0

一种烟气过滤高效反吹再生装置，是由气包、反吹阀、分路反吹管、喷嘴、文氏管、压紧螺栓6压板、支撑板、过滤元件组成的烟气过滤高效反吹再生装置，集阀门、控制系统、管路，过滤元件、气包等多单元的装置，在反吹管，喷嘴，特制文氏管，过滤元件压板，过滤元件支撑板的作用下，高效反吹再生装置结构紧凑，提高了反吹效率的同时，增强了过滤元件再生能力，又可连续工作，在线反清洗，无需日常维护；该装置适用于石油化工、冶金、环保等领域烟气过滤。

二阶无妨碍组合集烟罩 686

 0

本实用新型涉及一种二阶无妨碍组合集烟罩,具体地说用于冶金行业高温烟尘治理的一种捕集组合装置,属于环境保护装置技术领域。其主要采用罩焊接在包盖上方组成包盖罩,电极穿过包盖罩,管道切换阀连通包盖罩,在房屋顶上安装屋顶罩,管道调节阀连通屋顶罩。本实用新型结构简单、紧凑,合理;能确保所有的系统风量均参与烟尘的捕集;在同等总风量的情况下,提高了捕集率;减少了净化设备的直接投资和运行能耗,更重要的是在调整相同有效面积变化值时,扩大了可调角度,可提高系统调节精度。

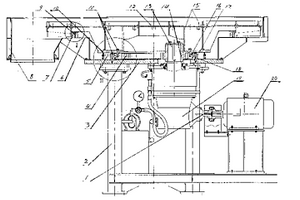

圆盘给料机 947

 0

本实用新型公开一种圆盘给料机。它包括支架、电机和减速机,支架之上有给料圆盘。支架上端固定有底座,底座上有回转支承,该回转支承由外圈和内齿圈组成,外圈固定在底座上,外圈和内齿圈间有轴承。底座上有偏心孔,该偏心孔处于回转支承内,减速机的输出轴从底座之下呈竖立、密封状穿入底座上的偏心孔内,并使其端部伸出在底座的上表面之外,其外伸端上有小齿轮,该小齿轮与内齿圈相啮合。所说的给料圆盘通过骨架固定在内齿圈上。这种圆盘给料机,润滑条件好、传动效率高、承载能力强、抗翻力矩大、易维修、维修周期短。适用于冶金、采矿、建材、能源等行业用作给料或配料。

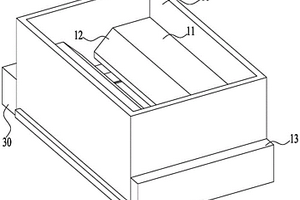

贵金属固液分离干燥装置 732

 0

本实用新型涉及冶金设备技术领域，特别是一种贵金属固液分离干燥装置，包括外壳，可拆连接在外壳内的隔离罩，隔离罩下平面与外壳底面之间形成有容纳空腔，容纳空腔内对称设有螺旋传动装置，隔离罩下平面设有加热装置，一个加热装置对应一个螺旋传动装置；外壳垂直于螺旋传动装置轴线的侧面上设有出料口，所述螺旋传动装置一端伸出出料口，另一端固定连接有伺服进给电机；通过控制伺服进给电机正反转，使螺旋传动装置对容纳空腔内的贵金属粉末进行前后推动，利用所述加热装置对贵金属粉末进行干燥，保证加热的均匀性；干燥完成后的贵金属粉末再利用螺旋传动装置从出料口处排出，直接进入下一工序，实现工序整合，提高加工效率。

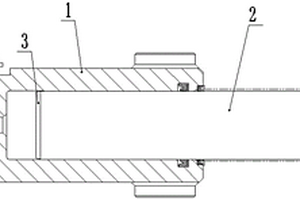

张紧装置的油缸 1088

 0

本实用新型公开了一种张紧装置的油缸，包括缸体及滑动设置在缸体内的活塞杆，活塞杆位于缸体内的端部固定设置活塞，活塞杆露出缸体外的端部固定设置用于调节履带张紧力的顶块，活塞杆上间隔铰接设置若干个卡块，卡块其靠近活塞的端部尺寸大于卡块其远离活塞的端部尺寸，活塞杆上位于卡块处设置卡块的容置槽，容置槽的槽侧壁上固定设置弹簧，弹簧的另一端与卡块固定相连。本油缸缸体其原材料由锻打成型改为摩擦焊接成型，摩擦焊接头不产生与熔化和凝固冶金有关的一些焊接缺陷和焊接脆化现象，如粗大的柱状晶、偏析、夹杂、裂纹和气孔等；被焊材料通常不熔化，仍处于固相状态，焊合区金属为锻造组织，材料抗拉强度高达632MPa，成品爆破压力大于100～180MPa。

旋转编码器 1008

 0

本实用新型涉及一种旋转编码器,具体地说是用于测量物体长度、位置、角度、速度等,广泛使用在机床、包装、印刷、电子、煤炭、冶金等技术领域。其主要采用电子线路板连接在轴体上,安装在外壳内,旋转光栅板与固定光栅相配合固定在固定座上,一并安装在旋转主轴上,特征是轴体采用工程塑料注塑成型,轴体内形成腔体,旋转主轴安装在腔体内,采用轴承支撑。本实用新型结构简单、紧凑,合理;由于轴体采用工程塑料注塑成型,其浇口小,不需要切削就能达到设计精度,精度高、不需要任何加工,一次成型;单个产品重量轻、无需精加工,原材料费用低、制造成本低;性能稳定可靠、强度高、耐高温;能节约能耗,节省人工,并能降低工人劳动强度。

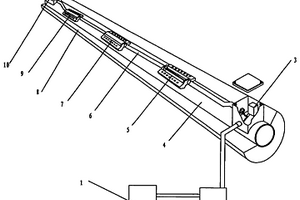

集肤效应电伴热装置 834

 0

一种集肤效应电伴热装置,结构包括伴热钢管、被伴热管道、保温层、肌肤效应专用伴热控制柜、肌肤效应专用变压器、集肤电缆,内设集肤电缆的伴热钢管贴于被伴热管道外壁,另外在被伴热管道的外壁包覆有保温层,在电源接线盒和终端接线盒之间的伴热钢管上分别设置有中间接线盒、缓冲盒、静电释放盒,电源接线盒通过肌肤效应专用伴热控制柜与肌肤效应专用变压器连接。本实用新型利用电流的集肤效应和邻近效应原理使钢管具有加热和伴热功能,应用于石油、化工、电力、冶金、消防等场所的需要伴热保温的超长管线上,用于高速公路以及机场的坡道、隧道的融雪化冰,大型建筑屋面的融雪化冰。

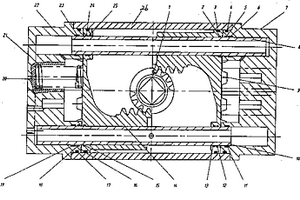

气动齿条式执行机构 916

 0

本实用新型涉及一种气动齿条式执行机构,用于冶金、石油、化工、造纸、电力等行业需用的行程执行机构驱动的自控调节阀,属于自动调节装置技术领域。其主要采用导向杆分别安装在活塞导向孔上,导向杆二端分别固定在气缸盖的导向孔内,气缸盖固定在气缸体上,齿轴与活塞上的齿条啮合,其二端固定在气缸体上。本实用新型结构紧凑、合理;体积小,重量轻,输出力大;由于采用了双导向杆双面导向的结构,使活塞在运动过程中不受气压波动和扭矩变化而产生爬行现象,能实现自控现场所要求的角位移微量调节的要求;由子采用了双导向结构,使密封件与运动摩擦面的间隙在整个密封表面完全一致,大大延长了密封易损件的使用寿命,节约了维护费用。

连铸机的水冷型辊子及轴承座组件 986

 0

本实用新型涉及一种连铸机的水冷型辊子及轴承座组件，属于冶金设备技术领域。一种连铸机的水冷型辊子及轴承座组件，其特征在于：它包括辊子（1）和轴承座（4），所述辊子（1）的两端通过轴承安装在轴承座（4）上，所述辊子（1）的内部沿轴向开有盲孔（2），所述盲孔（2）内设有钢管（3），所述轴承座（4）内部空心，所述轴承座（4）上左右对称焊接有进水口外丝（5）和出水口外丝（6）。这种连铸机的水冷型辊子及轴承座组件可以降低辊子轴承温度，防止轴承卡死，避免了铸坯内弧凹坑，保证了铸坯质量。

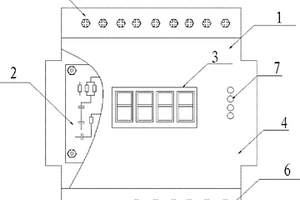

蓄电池数据采集变送器 873

 0

一种蓄电池数据采集变送器,由19通道的MC光电继电器电路,限幅及运算放大电路,A/D转换电路,光电隔离电路,单片机电路,RS485通信电路,地址编辑器连接组成。采集的数据由限幅运算放大电路限幅并放大后,经过A/D转换电路转换为数字信号经过单片机处理后,通过RS485口通讯上传。采用三总线技术大大减少了信号线的铺设,抗干扰能力强,实现了信号数字化传输,性能可靠。并能根据不同的电池数量灵活组合,使产品的结构达到最优化。可广泛运行于电力、铁路、冶金、石化等行业的变电站直流电源系统中。

在线清理高温连铸坯氧化铁皮装置 837

 0

本实用新型涉及一种在线清理高温连铸坯氧化铁皮装置，属于冶金连铸设备技术领域。包括可调式连接棒，所述可调式连接棒一端与手柄连接，另一端与清理块固定连接，三者形成一个整体；所述清理块端部开设清理口，使得所述清理块端部截面呈W型。所述可调式连接棒包括第一连接棒和第二连接棒，所述第一连接棒一端与手柄连接；所述清理块固定于第二连接棒上，所述第一连接棒与第二连接棒之间设有套管单元，三者螺纹连接。本申请不仅结构简单，安装便捷，不收空间位置大小的影响；而且能够在线清除高温铸坯表面氧化铁皮，并配合使用测温仪对连铸坯不同区域进行温度检测，提高了测温结果的准确性。

悬挂升降式开堵眼机 798

 0

本实用新型公开了一种悬挂升降式开堵眼机，属于冶金设备领域，包括悬架、行走于悬架上的悬架行车、安装于悬架行车下方的平移架、平移行车、机架、升降机构、捅眼器、堵眼泥炮、以及开眼器；平移行车安装于平移架中，行走方向与悬架行车行走方向垂直；捅眼器、堵眼泥炮、和开眼器前端排列在同一水平线上，堵眼泥炮通过升降机构与平移行车连接。本实用新型的开堵眼机变换工作状态时，只须移动平移架中的平移行车，在一定范围内左右移动；且可调节开堵眼机的调整行程，以适应工作状态的需求。在不工作时可移动至出炉平台以外，解决了炉前操作空间狭小；影响工作和劳动安全的问题，具有推广力大，效益良好的市场。

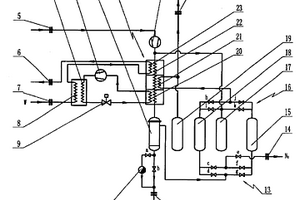

变压吸附制氧装置 746

 0

变压吸附制氧装置,包括顺序连接的空气压缩机、气水分离器、吸附罐、贮氧罐以及缓冲罐,特征在于在空气压缩机及气水分离器之间装置有板翅式换热器,所述板翅式换热器包括冷却水的吸热通道、再生气体—氧气的吸热通道以及压缩式致冷装置的蒸发器。本实用新型将压缩式致冷装置排出的冷却水以及再生氧气的剩余冷量释放,用来预热进入鼓风炉的氧气以及预冷却压缩原料空气,再用上述蒸发器深冷原料空气使能源得到最充分合理的利用,能耗大为降低。本实用新型结构简单,对压缩原料空气进行三级冷却,冷却效率高,气水分离效果好,吸附罐吸附效率高,投资规模小,可广泛用于冶金高炉鼓风等领域及其他适用领域。

带钢卷取装置中的夹送辊装置 887

 0

本实用新型涉及一种带钢卷取装置中的夹送辊装置,属于冶金机械技术领域。它包括上辊(1)、下辊(2)和动力装置(3),动力装置(3)包括减速机(36)、第一电机(33)、第二电机(34)、第一联轴器(32)、第二联轴器(35)以及底座(31),减速机(36)、第一电机(33)和第二电机(34)安装于底座(31)上,第一电机(33)与减速机(36)的一输入端由第一联轴器(32)相连,第二电机(34)与减速机(36)的另一输入端由第二联轴器(35)相连,减速机(36)的一输出端与上辊(1)由第一万向联轴器(4)相连,减速机(36)的另一输出端与下辊(2)由第二万向联轴器(5)相连;上辊(1)辊径是下辊(2)辊径的两倍,上辊(1)与减速机(36)的速比是下辊(2)与减速机(36)的速比的两倍;上辊(1)较下辊(2)向右偏移。本实用新型使上下辊保证有相同线速度,因此能保护产品质量。

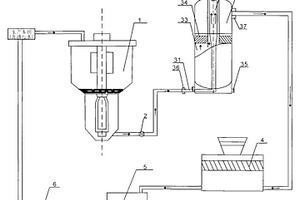

一体化浊环净水系统 811

 0

本实用新型公开了一体化浊环净水系统,其中旋流井通过管道与一体化高效污水处理设备进水口相连,旋流井出水口管道上安装有提升泵,一体化高效污水处理设备通过管道与冷却塔相通,冷却塔通过管道与蓄水池相通,一体化高效污水处理设备进水口外端与旋流井管道通过密封式法兰连接,进水口内端与第一涡流反应室连通为一体;第一涡流反应室顶端设置有反应孔;第一涡流反应室同心圆外围设置有第二絮凝反应室;第一涡流反应室与第二絮凝反应室通过反应孔连通;第二絮凝反应室与壳体内壁之间设置有斜管填料区,本实用新型具有减少投资成本、节约占地面积、节约电力资源等优点,在钢铁冶金废水处理系统具有极大推广和使用价值。

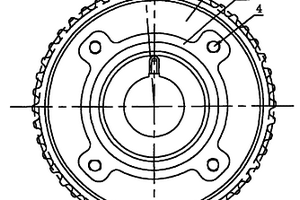

智能可变气门调节装置带轮 705

 0

本实用新型涉及一种智能可变气门调节装置带轮,属于汽车零件领域。所述调节装置带轮包括皮带轮(1)、油泵底板(2)和油泵泵体(3),所述油泵底板(2)与皮带轮(1)采用一体化设计,所述油泵泵体(3)与皮带轮(1)之间用联结螺栓(4)直接联结;所述皮带轮(1)、油泵底板(2)和油泵泵体(3)所用粉末冶金材料为:FC-0205-40。本实用新型智能可变气门调节装置带轮材料及制造成本相对较低。

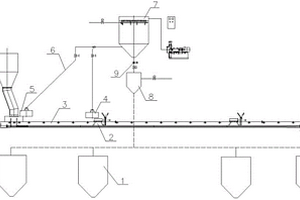

皮带机上料防扬尘装置 989

 0

本实用新型涉及一种皮带机上料防扬尘装置，属于冶金制造技术领域。包括配仓皮带输送机，所述配仓皮带输送机侧面设有防尘箱体，所述防尘箱体入口与配仓皮带输送机出口连通，所述防尘箱体设于原煤仓顶部，两者通过卸料器连接；所述配仓皮带输送机的落料口上方设有除尘罩，所述除尘罩通过除尘管路与布袋除尘器连接；所述布袋除尘器出口通过叶轮给料机与气力输送罐连接，所述气力输送罐出口与原煤仓连接。本申请中配仓皮带输送机与原煤仓之间通过防尘箱体连接，降低了落料差，减少了原料扬尘的发生；而产生的扬尘通过除尘罩、除尘管路引入布袋除尘器内，后经叶轮给料机、气力输送罐输至原煤仓内，对扬尘进行收集，改善了皮带机周边环境。

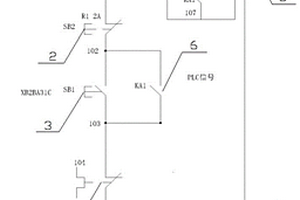

门栏杆报警系统 809

 0

本实用新型涉及一种门栏杆报警系统，属于钢铁冶金辅助设备技术领域。包括光栅，所述光栅设于门栏杆和门锁连接处，所述光栅与控制单元信号连接，所述控制单元设于控制箱内，所述控制箱上设有急停按钮和报警器，所述控制单元包括触发模块和报警模块，所述触发模块和报警模块并联连接，所述触发模块包括相串联的光栅常闭触点、急停按钮常闭触点和中间继电器线圈，所述报警模块包括相串联的报警器与中间继电器常闭触点。本申请在人员打开门栏杆或按下急停按钮时能够第一时间发出报警，减少了人员安全事故发生，提高了生产安全性。

防止圆坯撞击伤的冷床定板 716

 0

本实用新型涉及一种防止圆坯撞击伤的冷床定板，涉及冶金机械技术领域。本实用新型包括定板本体和定齿套，定板本体端部设有接坯部，冷床定板上表面均匀设有若干定齿，接坯部上开设有接坯槽，定齿套包括一组侧板，一组侧板上开设有安装孔，一组侧板通过安装孔和螺栓固定在冷床定板两侧，侧板上表面设有阻尼缓冲坡。本实用新型通过在现有冷床定板的接坯处增加新设计的定齿套，定齿套齿间距与原有定齿间距相同，齿套各齿间改为阻尼缓冲坡，圆坯在坡内滚道无法撞击到坡面，衰减了圆坯的移动速度，同时减少接坯部位到撞击部位之间的高度差，减小高度差产生的动能，避免坯料表面出现撞击伤的问题。

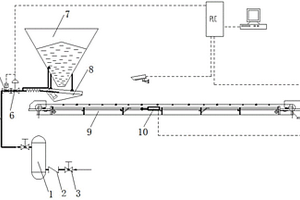

炼铁原料电、气动给料装置 1079

 0

本实用新型涉及一种炼铁原料电、气动给料装置，属于冶金行业炼铁给料设备技术领域。包括物料斗和振动给料机，所述振动给料机设于物料斗出口下方，所述振动给料机下方设有皮带输送机，所述皮带输送机上设有计量皮带秤，所述计量皮带秤与PLC信号连接，所述物料斗进气口通过进气管路与储气罐出气口连通，所述进气管路上设有控制阀和调节阀，所述控制阀和调节阀分别与PLC信号连接。本申请振动给料机对原料进行振动疏松后落至皮带输送机上，计量称重秤对皮带输送机上的原料流量不满足要求时，结合压缩空气对物料斗内的原料进行助吹，实现原料颗粒度间隙变大，使其蓬松，提高流动性，满足皮带输送机上原料的流量要求。

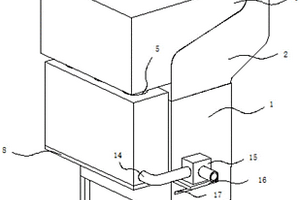

炉渣处理装置 783

 0

本实用新型涉及冶金技术领域，且公开了一种炉渣处理装置，包括破碎机构，破碎机构设置在外壳的内部，外壳上表面固定连接有进料筒，进料筒的左侧表面固定连接有定位板，定位板下表面固定连接有连接管A，连接管A远离定位板的一端固定连接在固定箱上表面，固定箱右侧表面与外壳的左侧表面固定连接，固定箱的下表面铰接有密封板。该炉渣处理装置，通过抽放机为装置提供动力，使破碎中的粉尘在通过进料筒飞出时，进入到固定箱内部，使固定箱内部的滤板进行吸附，实现对粉尘的收集，同时避免在投料口处飞出粉尘，污染环境，解决了现有炉渣处理装置中的入口处飞出粉尘，导致影响工作人员的身心健康和污染环境的问题。

离心流电解设备 753

 0

本实用新型涉及一种离心流电解设备，包括电解槽槽体，所述电解槽槽体的中部安装有阳极，所述电解槽槽体的外圈安装有阴极，位于电解槽槽体的上下两端面分别通过法兰连接有上导流器和下导流器，所述上导流器和下导流器均成直筒状结构，位于上导流器的顶部安装有上封盖，位于下导流器的底部安装有下封盖；位于电解槽槽体的上下两端面处中部分别安装有上支撑环和下支撑环，所述阳极支撑安装在上支撑环和下支撑环之间；位于电解槽槽体上还安装有导电连接装置。本实用新型利用电解液离心流的工作方式，对环保、冶金领域复杂废水中的有价重金属离子进行选择性提取分离，是一种操作简单、高效可靠、成本低廉的电解技术装置。

耐用高温阀 1064

 0

本实用新型涉及一种适用于冶金、矿山或者暖通等行业的耐用高温阀，包括耐高温阀阀体、轴承座、轴承与传动轴，在耐高温阀阀体上固定有轴承座，在轴承座内设有轴承，在轴承的内圈内安装有传动轴，在耐高温阀阀体外铺设有耐高温隔热层，在耐高温阀阀体外固定有挡热板，且耐高温隔热层位于挡热板与耐高温阀阀体之间。本实用新型在耐高温阀阀体外铺设耐高温隔热层、挡热板，形成双层高温阀体，显著地提高了耐高温阀的适用性与使用期限。

方坯翻转装置 1072

 0

本实用新型涉及一种翻转装置,尤其是涉及一种在输送辊道上对方坯进行翻转作业的翻转装置,属于冶金机械技术领域。它包括平移机构(1)、升降机构(2)、翻转机构(3)、支座III(4)和轨道(5),所述升降机构(2)与翻转机构(3)固定设置于支座III(4)上,支座III(4)设置于轨道(5)上。本实用新型一种方坯翻转装置取代了原来人工翻转的方式,大大地降低了工人劳动强度,提高了生产效率,翻转噪声小且方坯棱角不易损坏。

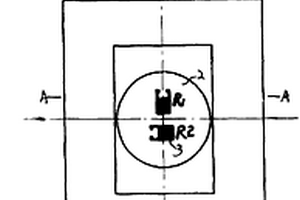

高温称重传感器 857

 0

实用新型涉及一种改进的高温传感器,其特征是在圆柱形受力弹性体径向对称加工有两个盲孔,在所述盲孔底部粘贴有压向与拉向交错的应变计,并将热输出方向相同的两片应变计接入惠司顿电桥相邻输入端,盲孔由高温胶封装填满。实用新型较好地解决了传感器因高温引起的称量误差和零基准漂移,是广泛用于冶金、化工、铸造等行业高温作业中的测力与称重的理想传感器。
