真空测量系统的吹扫装置 685

 0

本实用新型涉及冶金设备技术领域，尤其涉及一种真空测量系统的吹扫装置，包括：连接于真空主阀前端的第一真空管路，真空主阀设置于真空罐与真空泵之间的第一连接管路上，且真空主阀前端为靠近真空罐的一端，第一真空管路末端连接真空测量系统，第一连接管路上位于真空主阀前端设置有破空阀；第二连接管路，第二连接管路一端经过真空测量系统内部与第一真空管路末端连接；第二连接管路另一端设置有第一气动球阀和第一进气口，且第一进气口位于第二连接管路的外端，进而在同时开启破空阀和第一气动球阀时，能够在使真空罐破空的同时，使得真空测量系统内部管路的积灰沿着该第一真空管路吹回至真空罐内，达到对真空测量系统内部管路吹扫的目的。

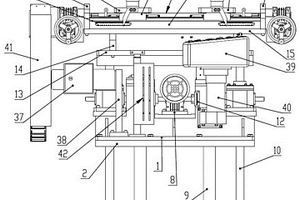

热镀锌板生产用设备自控式气刀升降机结构 1091

 0

本实用新型涉及一种热镀锌板生产用设备自控式气刀升降机结构，属于冶金行业热镀锌板生产技术领域。技术方案是：包含底座、气刀纵向升降装置、连接装置、气刀横向移动调整装置、升降刻度尺（42）和气刀横移刻度尺（43），所述底座上设置气刀纵向升降装置和升降刻度尺（42），气刀纵向升降装置通过连接装置与两个左右对称设置的气刀横向移动调整装置连接，连接装置上设置气刀横移刻度尺（43）。本实用新型的有益效果是：对使用中的气刀实施全自动电控调整，在锌板生产中根据需要和随机出现的变化，实施随机自动调整，使气刀始终保持最佳状态，提高作业效率，改善工作环境，提高产品质量。

环境智能识别的热金属温度检测仪 1055

 0

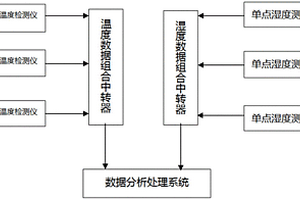

本实用新型涉及一种环境智能识别的热金属温度检测仪，包括多点环境湿度检测系统、热金属温度检测系统、数据分析处理部分，数据由PC机进行处理。本实用新型能完成复杂湿度环境中的热金属检测，并且性能数据稳定可靠，尤其能满足冶金热轧的环境中对带钢的测量，可在热金属加工过程中可能涉及到多个热金属温度检测仪的配合应用，并对生产线多点的环境湿度进行检测，形成整体湿度数据集合，然后输入到处理系统进行分析，之后与生产线的热金属温度检测仪数据结合，对其进行校正。

可以降低堵料的湿式自磨机自返筛 1077

 0

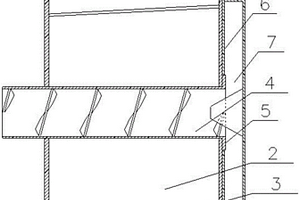

一种可以降低堵料的湿式自磨机自返筛，属于冶金矿山磨机设备技术领域，用于降低湿式自磨机的堵料现象。其技术方案是：锥形自返筛的两端分别与锥形自返筛上法兰、锥形自返筛下法兰相连接，内螺旋式返砂管穿过锥形自返筛的中心孔与锥形自返筛的外法兰中心孔用螺栓连接，内螺旋式端盖与锥形自返筛外法兰用螺栓进行连接，内螺旋式返砂管伸入磨机肚内，锥形自返筛内法兰与磨机中空轴法兰进行连接。本实用新型结构简单合理、操作方便，解决了湿式自磨机自返筛的堵料问题，大大增加了台时量，降低了球磨机负荷，减少了停车清理时间，提高了湿式自磨机的磨矿效果，增加了企业的经济效益。

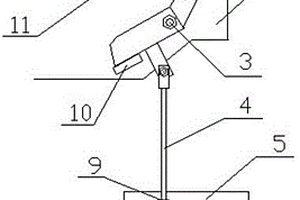

热钢坯计数器 1123

 0

本实用新型涉及一种热钢坯计数器，属于冶金行业连铸步进冷床设备技术领域。技术方案是：包含活动节（1）、步进冷床侧板（2）、固定螺丝（3）、传动杆（4）、限位架（5）、接近开关（6）、限位挡板（7）、重锤（8）和活动节挡铁（10），活动节（1）通过固定螺丝（3）与步进冷床侧板（2）转动连接，活动节（1）下方设有活动节挡铁（10），传动杆（4）的一端与活动节（1）固定连接，传动杆（4）的另一端设有重锤（8），限位架（5）固定在传动杆（4）上，限位架（5）上设有接近开关（6），接近开关（6）下方设有限位挡板（7）。本实用新型达到稳定计数，实现自动化推坯。具有结构简单，成本低廉，操作维护方便之特点。

高线精轧机主传动控制系统 1081

 0

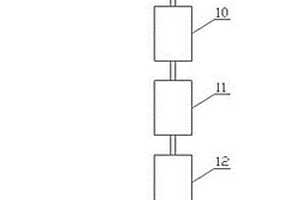

本实用新型涉及一种高线精轧机主传动控制系统，属于冶金行业高线生产设备传动控制技术领域。技术方案是：包含电机速度检测装置（6）、精轧机组（8）、增速机（9）、1#直流电机（10）、2#直流电机（11）、3#直流电机（12）、4#直流电机（13），4#直流电机（13）、3#直流电机（12）、2#直流电机（11）和1#直流电机（10）串联后通过增速机（9）与精轧机组（8）驱动连接，所述4#直流电机（13）的尾端连接电机速度检测装置（6）。本实用新型的有益效果是：利用传统的直流电机代替交流大电机，其传动成本可节约500‑600万元。

铸铁机浆液与包铁分离回收装置 664

 0

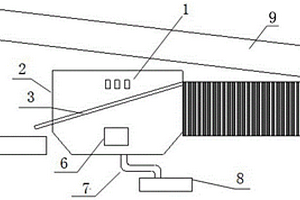

本实用新型涉及一种铸铁机浆液与包铁分离回收装置，属于冶金行业铸铁机生产设备技术领域。技术方案是：箱体（2）设在铸铁机（9）的下方，箱体（2）的上部设有多根通向箱体（2）内部的喷浆管（1），喷浆管（1）上设有多个均匀布置且朝向铸铁机（9）的喷浆孔，箱体（2）的下方设有浆液回收池（8），分离器一（3）和分离器二（4）分别固定在箱体（2）的内部和箱体（2）的外侧，所述分离器一（3）和分离器二（4）均为多根倾斜布置的钢轨，相邻两根钢轨之间的距离小于包铁的尺寸，包铁回收槽（5）设在分离器一（3）对应的箱体（2）的外侧。本实用新型的有益效果是：能够实现包铁和灰浆有效的分离，减少清渣时间，消除安全隐患。

带钢传送辊道组主动辊传动侧输入轴加强结构 903

 0

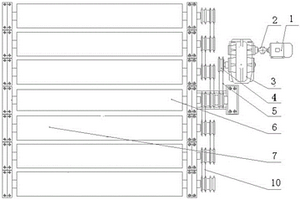

本实用新型涉及一种带钢传送辊道组主动辊传动侧输入轴加强结构，属于冶金行业带钢生产设备技术领域。技术方案是：主动辊（6‑2）通过两个轴承座（6‑1）安装在辊道组支架（8）上，主动辊（6‑2）的传动侧输入轴上依次安装有链轮一（6‑3）、间隔套一（6‑4）、链轮二（6‑5）、间隔套二（6‑6）和支撑座装配（6‑7），支撑座装配（6‑7）固定在支撑座装配支架（9）上，主动辊（6‑2）与两侧的被动辊（7）驱动连接，主动辊（6‑2）通过减速机（3）与电机（1）驱动连接。本实用新型的有益效果是：能够彻底解决由于传送辊道组主动辊传动侧输入轴强度低造成经常断轴的事情发生，从而降低了设备事故率，提高了轧钢产量。

棒材生产线钢坯提升机用柔性辊道 805

 0

本实用新型涉及一种棒材生产线钢坯提升机用柔性辊道，属于冶金行业棒材生产设备技术领域。技术方案是：包含活动底座（1）、辊子（2）、链传动机构（3）、电机减速机（4）、固定底座（5）、弹簧（6）和限位块（7），电机减速机（4）通过链传动机构（3）与辊子（2）驱动连接，辊子（2）的两端分别通过轴承座固定在活动底座（1），活动底座（1）通过弹簧（6）固定在固定底座（5）上，所述活动底座（1）上设有限位块（7）。本实用新型的有益效果是：能够减小对下钢辊道的冲击，防止辊道轴承和辊道基础损坏，保证钢坯平稳落至运输辊道后与炉前辊道对接，并顺利的将钢坯运至炉内。 1

钢带打捆机旋紧机构 920

 0

本实用新型涉及一种钢带打捆机旋紧机构，属于冶金行业轧钢技术领域。技术方案是：包含抱臂（4）、转盘（5）、压紧机构和旋转机构，转盘（5）安装在抱臂（4）上，所述压紧机构为4个压紧臂，每个压紧臂均包含摆臂、压板（1）、弹簧（3）和气缸（7），摆臂安装在转盘（5）上，两端分别设有滚轮A（2）、滚轮B（18），弹簧（3）固定在转盘（5）上，通过连杆（17）与摆臂连接，压板（1）一端铰接在抱臂（4）上，所述旋转机构为链轮（11）固定在转盘（5）上，链轮（11）上设有链条（9），链条（9）两侧设有压紧链轮（8）。本实用新型的有益效果是：结构简单，钢带打捆效率高，打捆质量好。

棒材打捆机送丝装置 884

 0

本实用新型涉及一种棒材打捆机送丝装置，属于冶金行业棒材包装设备技术领域。技术方案是：包含液压缸（1）、推杆（2）、偏心轴一（3）、压紧辊（4）、臂杆（5）、驱动辊（6）和偏心轴二（7），液压缸（1）一端连接偏心轴二（7），另一端通过推杆（2）连接偏心轴一（3），偏心轴一（3）和偏心轴二（7）分别通过两个臂杆（5）连接两个压紧辊（4），四个压紧辊（4）位于驱动辊（6）外侧，且与驱动辊（6）接触。本实用新型的有益效果是：结构紧凑，顶紧效果好，压紧力均匀，首次穿丝方便，卡丝后重新上丝简单，送丝和抽丝速度快、准确。

防止钢箍脱落的下滑板 990

 0

本实用新型涉及一种防止钢箍脱落的下滑板，特别是能够有效的防止下滑板钢箍脱落，属于冶金行业耐火材料技术领域。技术方案是：包含下滑板（1）、钢箍（2），下滑板正面边缘周长小于背面边缘周长，外侧形成锥度，钢箍设在下滑板外侧。本实用新型的有益效果是：下滑板在使用过程中能够增大箍紧力，有效地防止钢箍脱落，降低浇钢时带来的安全隐患。

连铸坯保温罩 1046

 0

本实用新型涉及一种冶金轧钢生产辅助设备,特别是连铸坯保温装置。技术方案是连铸坯保温罩由框架1、钢板2、纤维毡3、钢丝网4组成,框架为开口罩状,钢板固定在框架上形成罩体,钢丝网固定在罩体内部,纤维毡设置在钢板与钢丝网之间,纤维毡在罩体内紧贴钢板,通过钢丝网贴在钢板上。将连铸坯保温罩制作成与运输连铸坯车体相匹配大小,罩住车体上的热装连铸坯,由于纤维毡保温隔热,减少运输途中连铸坯热量损失,比不使用本实用新型温度可提高200-400℃,节能效果明显,具有结构合理、使用方便、减少运输途中连铸坯热量损失等特点,节能降耗,降低生产成本。

隐蔽位置减速机更换的吊具 679

 0

本实用新型涉及一种冶金行业隐蔽位置减速机更换的吊具。技术方案是:包含配重铁(1)、吊环(2)、吊具主体(3),吊具主体一端设有配重铁和吊环,另一端与减速机插口相匹配。使用时,将吊具敞开插口的末端插入位于隐蔽位置的减速机中,利用配重铁调整吊具平衡,然后吊环连接索具即可实现吊车吊装。本实用新型的有益效果是:优化了隐蔽位置减速机更换工艺,减少了检修工具,优化了检修流程,节省了检修时间,增加了产量效益,降低了工人劳动强度。具有结构简单,使用方便、安全之特点。

冷轧机组换辊横移补偿装置 807

 0

本实用新型涉及冷轧轧机中间辊横移装置，属于冶金行业机械设备技术领域。技术方案是：包含拉杆一（1）、拉杆二（2）、插销（3），拉杆一（1）、拉杆二（2）端面设有孔，外圈设有销孔，销孔与插销（3）相匹配，插销是在抽辊时插入拉杆一（1）、拉杆二（2）销孔内，保证换辊车通过拉杆一、拉杆二可以将辊抽出。拉杆一（1）、拉杆二（2）补偿量与中间辊横移量相匹配，保证换辊可以同时抽装辊。本实用新型的有益效果是：减少因横移故障带来的换辊延误时间，减少了停机时间，提高生产效率。

振动给料筛分装置 1011

 0

本实用新型涉及一种冶金、矿山机械设备,特别是一种振动给料、筛分设备。技术方案是:组成中包括箱体(1)、激振器(2)、传动机构(3)、弹簧(4)、给料底板(5)、筛面(6)。箱体(1)置于弹簧(4)上,箱体(1)上设有给料底板(5)和筛面(6)。本实用新型集给料和筛分双重功能为一体,具有结构合理、设备高度小、占地面积少、运行和维修费用低等优点。

带钢夹送辊万向联轴器伸缩调整装置 887

 0

本实用新型涉及一种带钢夹送辊万向联轴器伸缩调整装置，属于冶金行业带钢生产设备技术领域。技术方案是：抱箍A（1）和抱箍B（2）都是由两个半圆环通过连接螺栓连接在一起的圆环状结构，抱箍A（1）圆周方向上设有两个相对布置的高强螺母A（11）和两个相对布置的连接环A（13）；抱箍B（2）圆周方向上设有两个相对布置的高强螺母B（21）和两个相对布置的连接环B（23），连接环B（23）的一侧均设有挡板（24）；抱箍A（1）和抱箍B（2）之间通过连接螺杆A（3）和锁紧螺母A（5）以及连接螺杆B（4）和锁紧螺母B（6）连接在一起。本实用新型的有益效果是：能够快速准确的调整联轴器伸缩长度，减少调整时间。

双行星混合机 939

 0

本申请公开了双行星混合机，属于粉末冶金设备技术领域，包括底座，所述底座的顶部固定安装有混合机本体，混合机本体的一侧固定安装有保护外壳，保护外壳的底部转动连接有搅拌扇叶，混合机本体的顶部固定安装有第一电机，混合机本体的顶部固定安装有第二电机。该双行星混合机，通过底座和夹具的配合使用，可夹紧搅拌容器并改变搅拌容器的相对高度，再通过上垫块、下垫块和螺栓的配合使用，可将保护外壳和搅拌容器紧密相连，再通过固定箱、电动伸缩杆、活塞、隔板、连接管和排油管的配合使用，间歇性向第一电机和第二电机输送润滑油，从而达到了自动维护保养第一电机和第二电机，延长第一电机和第二电机的使用寿命，提升产品强度的效果。

标签打印装置 1088

 0

本实用新型涉及一种标签打印装置，属于冶金轧制辅助设备技术领域。所述标签（15）一端卷入标签轴（2），另一端通过导向轴（4）下端面和下夹紧轴（5）上端面，由主驱动轴（7）驱动，穿出开口槽（20）；所述色带（12）一端卷入开卷轴（13）中，由开卷轴（13）固定，另一端通过上夹紧轴（10）下端面和打印头（9），由卷曲轴（11）卷曲，所述标签（15）和色带（12）在下夹紧轴（5）和上夹紧轴（10）处结合，色带（12）在标签（15）上方。实用新型具有结构简单，色带和标签在打印过程中运行平稳，色带不容易断裂，打印效果良好，降低了故障率，提高了打印效率。

带预弯推头的大型型钢上料小车 935

 0

本实用新型涉及一种带预弯推头的大型型钢上料小车，属于冶金行业轧钢生产设备技术领域。技术方案是：托板（5）和推头（6）分别固定在由左支撑架（1）和右支撑架（2）构成的支架上，左支撑架（1）和右支撑架（2）的下方分别设有相对布置的传动链轮（4）；所述推头（6）包含底板（61）、支撑板（62）和挡板（63），底板（61）与托板（5）在同一水平面上，挡板（63）固定在底板（61）上，底板（61）固定在两个支撑板（62）上，两个支撑板（62）分别固定在左支撑架（1）和右支撑架（2）上。本实用新型的有益效果是：可以让轧件在上冷床前被推弯，形成反向预弯曲，并在冷床逐步冷却过程中，实现轧件的最终平直。

转炉原料秤校秤装置 643

 0

本实用新型涉及一种转炉原料秤校秤装置，属于冶金行业转炉炼钢设备技术领域。技术方案是：包含称料仓（1）、螺帽（2）、传感器支撑垫板（3）、标准带数显的压力表（4）、压头（5）、标定支架板（7）、龙门架（8）、和螺栓（9）；压头（5）固定在原料秤称体上，标定支架板（7）固定在压头（5）上，标准带数显的压力表（4）设在标定支架板（7）上，传感器支撑垫板（3）设在标准带数显的压力表（4）上，螺栓（9）与龙门架（8）的上横梁螺纹连接，螺栓（9）的下端与传感器支撑垫板（3）压紧连接，螺栓（9）的上端设有螺帽（2）。本实用新型的效果是：能够保证原料称在标定的过程中，维持一个恒定的压力，提高标定的准确性。

钢包底吹透气砖 794

 0

本实用新型涉及冶金技术领域，特别涉及一种钢包底吹透气砖，包括：通气管、狭缝块、弥散块、砖芯本体及砖芯座砖。砖芯本体设置在砖芯座砖内；狭缝块设置在砖芯本内侧底部，砖芯本体与狭缝块的下端面之间设置一腔室；狭缝块内开设有均匀分布的狭缝。弥散块设置在砖芯本体内，弥散块的下端与狭缝块的上端固定连接，弥散块的上端穿过砖芯本体并延伸至外部；弥散块内设置有气体通道；砖芯本体内内测且狭缝块及弥散块外侧的区域注满浇注料；通气管的一端与砖芯座砖固定连接，并延伸至腔室内。本实用新型实施例提供的钢包底吹透气砖，防止造成钢种改炼及铸机断浇，以及防止影响钢水的质量及正常的生产节奏。

运输铁水的火车驾驶室顶部安全防护装置 721

 0

本实用新型涉及一种运输铁水的火车驾驶室顶部安全防护装置，属于冶金行业铁水运输防护设备技术领域。技术方案是：方形铁槽（5）为两个，相互对称倾斜设置在铁水运输火车（1）的驾驶室顶部，两个方形铁槽（5）内侧相连，成一体结构，两个方形铁槽（5）与驾驶室顶部呈等腰三角形结构；支撑架（3）垂直固定在驾驶室顶部和两个方形铁槽（5）连接处之间；两个方形铁槽（5）内均砌筑至少一层耐火材料防护层（2），耐火材料防护层（2）的顶端与方形铁槽（5）的顶端相齐平；两个方形铁槽的外侧均设有铁水收集槽（4）。本实用新型能够避免铁水浇透火车驾驶室顶棚，为驾驶员赢得充分的应急处置时间，减少突发事件引起的人员伤亡和设备损失。

移动式卷筒前引导机 1025

 0

本实用新型涉及一种移动式卷筒前引导机，属于冶金行业带钢卷取机设备施技术领域。技术方案是：固定板（4）固定在底座（6）上，第一油缸（2）和第二油缸（3）的缸杆端分别固定在固定板（4）上，第一油缸（2）的活塞杆与引导板（1）铰接，第二油缸（3）的活塞杆通过转轴（10）与引导板（1）转动连接，引导板（1）上设有多个平行布置的导辊（14），导辊（14）两端的引导板（1）上分别设有侧板（11）和调节镶块（12），调节镶块（12）靠近导辊（14），调节螺杆（13）穿过侧板（11）后与调节镶块（12）固定连接。本实用新型的有益效果是：能够与多台、多种规格卷取机配合使用，降低了成本，方便灵活，适用范围广。

烧结混料造球盘刮料装置 658

 0

本实用新型属于冶金行业烧结混料造球设备技术领域，尤其是一种烧结混料造球盘刮料装置，包括刮刀盘和刮刀盘支架，刮刀盘支架横向设置在造球盘上方，刮刀盘径向设置有刮刀，刮刀在刮刀盘上呈圆周布置，刮刀上设置有磁铁。本实用新型在刮刀盘下方的刮刀上安装磁铁，磁铁能够吸附含铁的物料，减轻了刮刀在使用过程中的磨损，提高了刮刀的使用周期，减少了造球的生产成本。

加热炉辊道轴承座 776

 0

本实用新型涉及一种加热炉辊道轴承座，属于冶金行业轧钢加热炉辊道轴承座设备技术领域。技术方案是：包含轴承座水箱（1）、轴承座水箱封板（2）、油气润滑孔（3）、轴承位（4）、进水口（5）、防尘檐（6）、出水口（9）和轴承座本体（10），轴承座本体（10）的上方设有一个向外凸出的防尘檐（6），轴承座本体（10）靠近轴承位（4）的一侧设有油气润滑孔（3），轴承座本体（10）的下方设有一个轴承座水箱（1），轴承座水箱（1）的底部设有轴承座水箱封板（2），轴承座水箱（1）设有进水口（5）和出水口（9）。本实用新型的有益效果是：能够提高轴承座水冷效果，降低轴承温度，延长轴承使用寿命，降低生产成本。

在线检查站系统带钢取样装置 972

 0

本实用新型涉及一种在线检查站系统带钢取样装置，属于冶金行业冷轧加工设备技术领域。技术方案是：转轴（1）的两端分别通过衬套（4）转动连接在固定底座（3）上，导板（7）倾斜固定在固定底座（3）上，导板（7）上设有两个平行布置的聚氨酯垫板（6），两个平行布置的带钢样品档杆（5）分别垂直固定在转轴（1）上，休息位机械限位挡杆（2）固定在固定底座（3）上，休息位机械限位挡杆（2）位于导板（7）的下方，导板（7）上设有与带钢样品档杆（5）相配合的长条状孔。本实用新型的有益效果是：结构简单、操作方便，能够方便成品带钢的取样，避免带钢表面受到破坏。

提高烧结机生产效益的疏料器装置 645

 0

本实用新型涉及一种提高烧结机生产效益的疏料器装置，属于冶金行业烧结机技术领域。技术方案是：疏料器横梁（1）设置在圆辊布料器（7）的下前方，两端固定在栏板（5）上，上排疏料器板（2）和下排疏料器板（3）为多个，均为结构相同的条状板；上排疏料器板（2）的上端固定在疏料器横梁（1）底端，下排疏料器板（3）通过焊接钢板（4）固定在疏料器横梁（1）底端，上排疏料器板（2）和下排疏料器板（3）纵向垂直交错布置在疏料器横梁（1）下方，位于篦条（8）的上方。本实用新型增加了料层透气性，改善了气流分布，提高了烧结矿质量和产量，提高了生产效率，降低了煤耗、加工简单，成本低，维护和操作简便，安全性高等特点。

污泥池用浮球连杆液位控制系统 994

 0

本实用新型涉及一种污泥池用浮球连杆液位控制系统，属于冶金行业炼钢污泥处理设备技术领域。技术方案是：污泥池（9）设有排泥管道（2）和进泥管道（11），污泥池（9）内设有污泥搅拌器（8）和浮球连杆液位计（10），所述浮球连杆液位计（10）包含浮球和与浮球固定连接的连杆，液位触碰挡板（6）固定在连杆上，液位触碰挡板（6）的上方和下方分别设有液位上限控制器（4）和液位下限控制器（5），液位上限控制器（4）和液位下限控制器（5）与进泥管道电动阀门（12）和排泥电动阀门（1）控制连接。本实用新型的有益效果是：利用浮球连杆液位计代替静压式液位计，避免堵塞，保证污泥池内液位的准确控制。
