安徽马鞍山有色金属火法冶金技术理论与应用

利用不锈钢渣制备含铬尖晶石材料的方法 962

 0

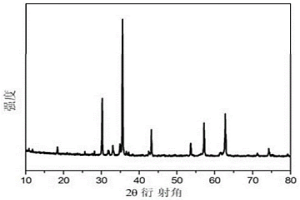

本发明提供一种利用不锈钢渣制备含铬尖晶石材料的方法，属于冶金固废资源综合利用技术领域。该方法首先将不锈钢渣破碎研磨成200目以下的粉末，然后加入一定比例的浓硫酸，搅拌后置于电炉中加热至310℃使之产生酸解反应，经固液分离获得硫酸钙；调整滤液pH值至2.5，置于高压反应釜中使硅酸产生SiO2沉淀并分离出来，经干燥处理获得白碳黑；最终将滤液进行真空冷冻干燥，真空度3mTorr，温度在-60℃，干燥后得到固态含铬尖晶石前驱体，将前驱体在1100℃下焙烧2h后研磨并压块，然后在1300-1500℃煅烧3-5h后制得含铬尖晶石材料。本发明不仅充分利用了不锈钢渣中有价组分，制备出性能良好的含铬尖晶石材料和超细白碳黑材料，同时消除了不锈钢渣中铬对环境的危害。

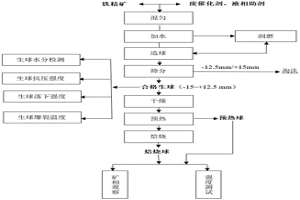

含废弃SCR催化剂含钛球团及其制备方法 924

 0

本发明的一种含废弃SCR催化剂含钛球团及其制备方法，属于废弃催化剂回收技术领域，所述球团中包括含铁原料、催化剂粉末和液相助剂，所述催化剂粉末为废弃SCR催化剂粉末，且所述催化剂粉末中含有氧化钛，氧化钛含量不少于60％；所述液相助剂可形成低熔点物质，其熔点低于1230℃。所述球团不仅对废弃SCR催化剂进行有效回收，实现了废SCR催化剂减容化、无害化、资源化处理，还利用废弃SCR催化剂粉末加入后所产生的粘结作用，使球团具有优良的冶金性能，最终生产出生球落下和抗压强度、爆裂温度、焙烧后抗压强度等性能指标良好的球团矿。

不泛碱高掺量赤泥烧结砖的制备方法 1107

 0

本发明提供了一种不泛碱高掺量赤泥烧结砖的制备方法，具体包括以下步骤：(1)破碎；(2)混料；(3)陈化；(4)成型；(5)干燥；(6)预热；(7)焙烧；(8)冷却；(9)浸水。烧结砖原料包括：赤泥65‑85份、高炉粒化矿渣粉0‑15份、粉煤灰0‑15份、电炉除尘灰0‑10份、煤矸石0‑15份、钢渣粉0‑15份。本发明工艺简单，投资少，所制得的赤泥烧结砖基本未出现“泛霜”现象，抗压强度为13.10‑42MPa、吸水率小于20％，满足国家粉煤灰普通烧结砖GB/T5101‑2017中的要求，经济效益高，并减少了冶金固废的占地与环境污染，具有较好的经济、生态环保、社会效益。

赤泥综合利用工艺 1107

 0

本发明属于冶金领域，涉及一种赤泥综合利用工艺，取赤泥、添加剂进行配料，混合均匀后压制成块，干燥团块，将干燥团块及一定比例的焦炭置于电弧炉中，进行还原熔炼，所述团块中的铁元素还原熔炼为铁水，渣铁分离后得到的铁水直接经铸成铁块，熔融炉渣通过调质调温、纤维化、集棉等一系列工艺制成矿棉，本发明方法设计合理，能够简便、高效的提取赤泥中的有价元素铁，同时，产生的炉渣用于生产矿棉，有效地利用了赤泥资源，解决了赤泥的堆存问题，此外，还原过程中产生的烟气经除尘后用于配料烘干，具有较好的经济效益、环境效益和社会效益。

高强度合成铸铁电机主轴盘的生产方法 1067

 0

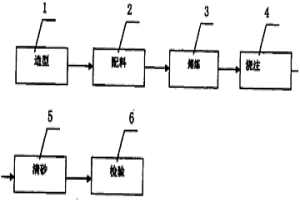

本发明提出了一种高强度合成铸铁电机主轴盘的生产方法,属冶金铸造,其工艺流程为:1.造型 2.配料 3.熔炼 4.浇注 5.清砂 6.检验;配料:按重量百分比各组份的比例为:废钢60～80%、回炉料20～40%,其余为适量的增碳剂及合金元素,熔炼:加料时将回炉料放在最底层,废钢放在最上层,合金元素与增碳剂放在回炉料和废钢之间,采用高碳当量及提高SI/C比,大幅度降低S、P等杂质,用硅铁及CALBALLOY合金进行复合孕育处理,孕育温度为1490～1510℃,得到细珠光体基体及A型+小于5%的E型石墨组织;在硬度略有降低的前提下,大幅度提高抗拉强度。

生物质含铁团块短流程炼钢及生产不锈钢的方法 845

 0

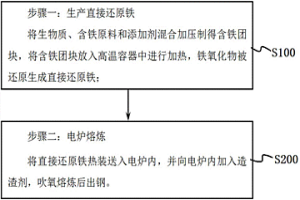

本发明的一种生物质含铁团块短流程炼钢及生产不锈钢的方法，属于钢铁冶金技术领域。本发明的炼钢方法步骤一：生产直接还原铁，将含铁团块放入高温容器中进行加热，铁氧化物被还原生成直接还原铁；步骤二：电炉熔炼，将直接还原铁热装送入电炉内，并向电炉内加入造渣剂，吹氧熔炼后出钢；本发明的不锈钢的方法是将上述钢水加入AOD炉中脱碳升温，再向炉中加入含铬的金属原料进行合金化，再将钢水运送至VOD炉中进行深脱碳，得到不锈钢。本发明通过将含铁团块还原生成直接还原铁，再将直接还原铁热装送入电炉内熔炼得到合格钢水，实现了生物质含铁团块的短流程炼钢，提高能源利用效率；进一步可以冶炼生产不锈钢。

高炉炼铁用高碱度球团矿及其生产方法 705

 0

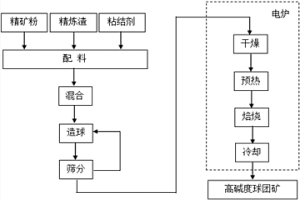

本发明公开了一种高炉炼铁用高碱度球团矿及其生产方法，属于钢铁冶金技术领域。本发明的一种高炉炼铁用高碱度球团矿，该球团矿是以精矿粉、精炼渣和膨润土为原料制成的，且各组分的质量百分比分别为：精矿粉60‑76％、精炼渣22‑38％、膨润土1.5‑2.5％；本发明的高碱度球团矿的生产方法，其步骤为：原料配加、生球形成、生球预热、生球焙烧、球团冷却。本发明以精矿粉和精炼渣为原料，生产出的合格球团碱度高达2.0以上，能够完全替代高碱度烧结矿作为主要入炉原料，且实现了废渣的内部消耗，解决了废弃物的堆放和污染问题，在降低球团生产和废渣处理成本的同时降低了能源消耗和污染排放，且生产出的球团抗压强度大、S含量低、冶金性能优良。

利用转底炉工艺处理废旧干电池的方法 794

 0

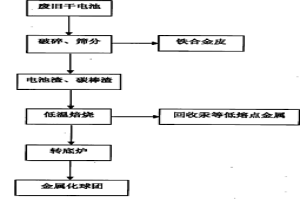

本发明公开了一种利用转底炉工艺处理废旧干电池的方法,将废旧干电池破碎、筛分,分选出铁合金皮、电池渣和碳棒渣,电池渣和碳棒渣进行低温焙烧,利用转底炉对钠、钾、锌元素很强的处理能力,将冷却后的焙烧产物与铁矿石、冶金废料混合进入转底炉造金属化球团。本发明利用转底炉工艺处理废旧干电池的方法,能够充分利用现有冶炼工艺,实现大规模有效处理废旧干电池,具有设备投资少,运行费用低的优点;废旧干电池中的铁、镍、锰等金属元素得以回收利用,实现了废旧干电池100%无二次污染处理和资源化利用;具有显著的社会效益和环保效益。

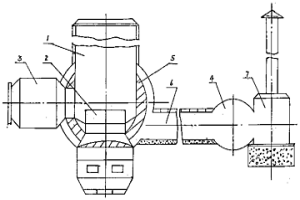

新型炼钢炉 827

 0

本实用新型属于采用电炉炼钢的电冶金设备,涉及一种新型炼钢炉。其特征在于:是由熔炼炉、煤炉、油炉、除尘室组合成一种组合炉,熔炼炉为立式圆柱形结构,底部设置圆盘形底座,熔炼炉的一侧与煤炉连接,另一侧与油炉连接在一起;圆盘形底座与蓄热室连接,在蓄热室与烟道的中间设置除尘室。本实用新型一种新型炼钢炉,其结构新颖,是以煤为主燃料,并用油、氧气循环加热产生高温炼钢,节约能源、省电、省油、省煤,具有设备投资少、占地面积小、炼钢时间短、熔炼速度快、产量高、成本低、操作方便、无环境污染的特点。采用本实用新型炼钢炉可为各种建筑材料提供可靠的供锭。

利用氮化镓废料直接制备氧化镓的方法 1032

 0

本发明公开了一种利用氮化镓废料直接制备氧化镓的方法，属于有色金属冶金技术领域。本发明的方法首先对氮化镓废料进行低温硫酸化焙烧，焙烧时添加造孔活化剂，从而使难溶的氮化镓转化为易溶于水的硫酸镓，再进一步对焙砂进行水浸、碱中和处理，使镓以Ga(OH)3形式沉淀析出，最后进一步对其进行煅烧，直接得到氧化镓(β‑Ga2O3)产品。采用本发明的技术方案能够有效对氮化镓中的金属镓以氧化镓的形式得到回收，制备流程短，设备简单、能耗低，有利于工业化生产。

用于含铁尘泥中有价金属综合回收的外热式回转窑 1059

 0

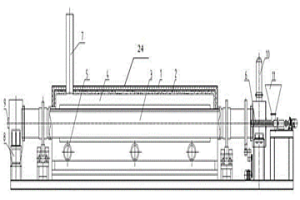

本实用新型公开了一种用于含铁尘泥中有价金属综合回收的外热式回转窑，含有驱动电机、给料装置、出料装置（8）、滚筒（3）及其传动支撑机构。滚筒（3）的炉膛外筒采用高温浇注料浇筑层（2），高温浇注料浇筑层（2）外壁采用钢板壳体（24）加固，钢板壳体（24）与高温浇注料浇筑层（2）之间充填保温材料层（1）；滚筒（3）一侧设有油气喷孔（5），油气喷孔（5）与外加热系统的油气喷出管（23）相通联；在回转窑窑头一侧设有烟气冷却收尘装置。本实用新型具有运行平稳、可靠、有价金属还原挥发充分，各主要组件可撤卸、组装，方便检修，可分别满足冶金含铁尘泥及复杂难选铁矿石的还原焙烧、深度还原焙烧、低熔点金属挥发焙烧、氧化焙烧、中性煅烧。

废塑料为碳源的铁基含碳球团及其制备方法 1043

 0

本发明公开了一种废塑料为碳源的铁基含碳球团及其制备方法，属于冶金工业领域。本发明的含碳球团由以下重量百分比的组分组成：含铁基材料70～85％和废塑料15～30％，其中：废塑料由丙烯腈-丁二烯-苯乙烯、聚丙烯、聚乙烯、聚苯乙烯、聚对苯二甲酸乙二酯、聚对苯二甲酸丁二酯、聚酰胺、聚碳酸酯和甲基丙烯酸甲酯组成。其制备方法的步骤为：原料制备；原料混合，按照配比称取各物料后充分混合；球团制备，将混合料逐步加入圆盘造球机制成球团；烘干，将球团置于热风下烘干；还原焙烧，将球团于还原炉中焙烧15～30min，还原区温度控制在1200℃～1250℃。本发明在节约煤炭资源的同时，实现了废弃塑料在冶金工业中的资源再利用。

废铅酸蓄电池铅膏脱硫方法 638

 0

本发明提供一种废铅酸蓄电池铅膏脱硫方法,属于脱硫技术领域。该方法由以下步骤构成:(1)将废铅酸蓄电池铅膏、脱硫剂、助熔剂按一定比例混合后造块,制成铅膏-脱硫剂-助熔剂混合料;(2)将混合料置于冶金炉内在100-1000℃焙烧5-240分钟,得到焙烧产物;(3)将焙烧产物粉碎后,进行水浸和液固分离,分别得到浸出液和浸出渣,浸出液为硫酸盐溶液,浸出渣即为脱硫铅膏。本发明的优点在于:铅膏脱硫转化效率高;单位产品能耗低;生产过程安全可靠,无环境污染;工艺技术简单,便于自动控制和大规模连续化生产。

火法回收氮化镓废料中稀散金属镓的方法 643

 0

本发明公开了一种火法回收氮化镓废料中稀散金属镓的方法，属于有色金属冶金技术领域。本发明的方法包括以下步骤：在常压惰性气氛保护条件下对氮化镓废料进行高温煅烧，使之发生热分解直接获得金属镓产品，而氮则转化为N2进入保护气体可以循环使用，反应后对反应产物进行淬火冷却，回收金属镓。采用本发明的技术方案能够一步获得金属镓产品，整个过程不产生废水、废气、废渣，镓的回收率高，工艺简单、成本低、对环境友好；同时，能够有效实现氮化镓废料中稀散金属镓的高效回收和氮的循环利用。

用冶金行业富铁固废制备锂电池正极材料磷酸铁锂的方法 1132

 0

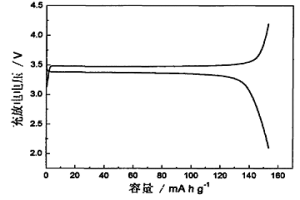

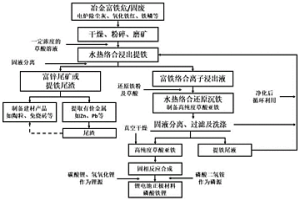

本发明公开了一种用冶金行业富铁固废制备锂电池正极材料磷酸铁锂的方法，以钢铁企业大宗富铁固废/危废—电炉除尘灰、氧化铁红或铁鳞为原料，采用草酸作为浸出剂、铁粉作为还原剂，通过水热络合浸出与水热还原络合沉淀制备高纯度草酸亚铁；随后，以草酸亚铁为原料，通过固相反应，合成纯度高、且理化性能良好的锂电池正极材料磷酸铁锂，最终达到冶金大宗富铁固废/危废资源化、高值化、绿色、低成本利用。本发明方法提供的技术方案，工艺流程短、设备简单、反应温度低，且产品附加值更高，制备的锂电池正极材料磷酸铁锂首次可逆比容量为146.43mAh·g‑1，循环20次后，容量保持率仍为100％，具有广阔的市场前景。

冶金矿山球磨机用耐磨球制备方法 1060

 0

本发明公开了一种冶金矿山球磨机用耐磨球制备方法，包括有以下工艺步骤：选择如下配比的重量份原料：铬铁1.2‑1.6份、黄铜2.5‑3.5份、废铸铁42‑44份、覆盖剂0.5‑0.7份，将上述原料放入熔炼炉中经过脱硫处理、球化处理后，该铸造铁水中各合金成分及重量百分比为：C2.6~2.9%，Si1.3~1.6%，Mn1.6~1.8%，Mo0.1%~0.3%，P0.004%~0.015%，Cr2.4~2.6%，Nb0.04~0.08%，Ti0.15~0.25%，V0.05~0.11%，Ni0.15~0.25%，余量为铁；本发明材料的内部缺陷得到了有效消除，提高了耐磨球的耐磨性和疲劳强度，同时具有无氧化、无脱碳、无元素贫化等特点，可以减少耐磨球的热处理变形。

高温合金冶金刀片及其制造方法 1084

 0

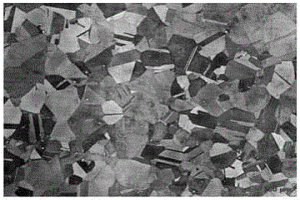

本发明公开了一种高温合金冶金刀片，其化学成分的质量百分比(wt％)为：Ni：50‑55％，Cr：17‑21％，Mo：3.0‑3.5％，Co：0.3‑0.7％，W：2.0‑2.7％，Al：0.3‑0.7％，Ti：0.8‑1.2％，Nb：5.0‑5.5％，V：0.8‑1.2％，C≤0.05％，余量为Fe，且Mo+Co+W＞5.5％。本发明同时还公开了此种刀片的制造方法为：真空感应熔炼→氩气保护电渣重熔→铸锭→径锻→高温扩散退火→粗加工→固溶处理→时效处理→精加工。本发明高温合金冶金刀片的材质具有以下优点：一、在合金中增加W元素，并且Mo+Co+W＞5.5％，从而提高合金的高温强度；另外，W能提高抗蠕变性能；二、在合金中增加V元素，在提高强度的同时，还可以改善冲击韧性。因此，本发明高温合金冶金刀片可满足600～1150℃高温板坯剪切，提高刀片使用寿命和保证剪切质量。

以钢铁冶金尘泥为主要原料制备多元掺杂磷酸铁锂的方法 645

 0

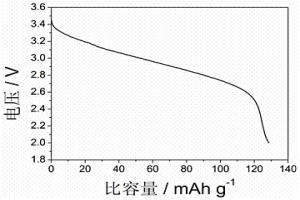

本发明公开了一种以钢铁冶金尘泥为主要原料制备多元掺杂磷酸铁锂的方 法，属于锂离子电池正极材料制备技术领域。该方法通过还原和磁选方法在钢 铁冶金尘泥中得到含有多种掺杂元素的Fe基多元合金相，将Fe基多元合金相 氧化得到复合氧化物，以此复合氧化物为Fe源和多种掺杂元素源，按化学计量 配入Li和P，在N2或Ar等惰性气体保护下焙烧合成多元掺杂磷酸铁锂。该方 法制备多元掺杂磷酸铁锂所用的Fe元素和多种掺杂元素(Zn、Cr、Ni、Mo、V、 Mn、Ti中的几种或全部)均来自钢铁冶金尘泥，从而克服了制备多元掺杂磷酸 铁锂的原料单纯依赖多种化学试剂的局限，在降低制备成本的同时，为钢铁冶 金尘泥资源高附加值利用提供了新途径。

以冶金含铁尘泥为主要原料制备多离子掺杂型磷酸铁的方法 1130

 0

本发明公开了一种用含铁尘泥为主要原料制备多离子掺杂型磷酸铁的方法，属于锂离子电池正极材料制备技术领域。该方法通过酸解和抽滤方法使冶金含铁尘泥中的Fe和多种目标元素：Mg、Al、Zn、Mn、Cr、Ni、Mo、V中的几种或全部转移进入滤液，滴加双氧水氧化后，按化学计量比注磷酸于滤液中，通过调节反应体系的pH值，得到掺杂元素比例可控的多离子磷酸盐前驱物，在空气气氛中焙烧前驱物，最终获得多离子掺杂型磷酸铁。本方法与传统方法相比，所用的Fe元素和多种掺杂元素均来自冶金含铁尘泥，从而突破了制备多离子掺杂型磷酸铁的原料单纯依赖多种化学试剂的局限，在降低制备成本的同时，为冶金含铁尘泥的材料化高附加值利用提供了新的方法。

以含铁冶金尘泥为主要原料制备Fe2O3/Al2O3载氧体的方法 889

 0

本发明公开了一种以含铁冶金尘泥为主要原料制备Fe2O3/Al2O3载氧体的方法，属于固体废弃物利用技术领域。该方法通过酸解和pH调节的溶胶凝胶方法在含铁冶金尘泥中得到含有Fe-Al粒子的溶液，将该溶液氧化得到复合粒子溶液，以此为Fe-Al源进行pH调节，产生两种元素的氢氧化物沉淀，最后在氧气或者空气气氛下焙烧生成Fe2O3/Al2O3载氧体。与传统方法相比，该方法制备Fe2O3/Al2O3载氧体具有较好的载氧能力和循环性能，而且所用的Fe、Al元素均来自钢铁企业中的含铁冶金尘泥，从而克服了现有技术单纯依赖化学试剂的局限，在降低制备成本的同时，也为含铁冶金尘泥资源高附加值利用提供了新途径。

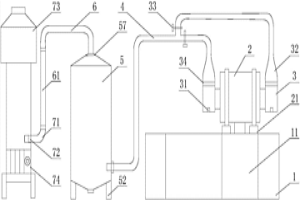

可以除尘除气的冶金设备 630

 0

本实用新型公开了一种可以除尘除气的冶金设备，包括操作台面，操作台面的内部安装有熔炼物加工装置，熔炼物加工装置上方的操作台面上通过支架安装有熔炼炉，熔炼炉上安装有混料装置，熔炼炉的两侧均安装有吸尘装置，吸尘装置下端开设有除尘窗口，吸尘装置的上端连接有第一输气管道，吸尘装置与第一输气管道的连接处安装有第一活性炭过滤网。本可以除尘除气的冶金设备，设置有吸尘装置、第一活性炭过滤网、除尘装置和气体过滤管，将吸出的烟尘进行三次除尘过滤，并将除去的灰尘集中，通过除尘窗口、泥浆排出口和更换气体过滤管进行集中处理，气体处理装置最后将有害气体除去，排出到大气中，达到除尘除气的目的，保护环境。

难选氧化锰矿加工冶金级锰精矿的方法 989

 0

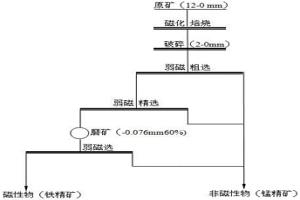

本发明公开了一种难选氧化锰矿加工冶金级锰精矿的方法，将氧化锰矿石外配一定量的无烟煤粉混匀进行磁化还原焙烧，磁化还原焙烧后的焙砂采用水淬冷却，冷却后的焙砂破碎至2‑0㎜后经过弱磁选一次粗选、一次精选，分别获得弱磁选精矿、弱磁粗选尾矿、弱磁精选尾矿；将获得的弱磁选精矿磨矿后再经一次弱磁选，产出的磁性物为含锰铁精矿，产出的非磁性矿物与弱磁粗选尾矿、弱磁精选尾矿合并为最终锰精矿。本发明具有工艺流程简单，获得的锰精矿品位及回收率高、锰铁比高等优点，特别适合矿石中锰含量31.0～40.0％、有害杂质铁以赤铁矿、褐铁矿为主且铁含量12.0～18.0％的难选氧化锰矿生产冶金级锰精矿。

高效冶金精炼剂及其制造方法 786

 0

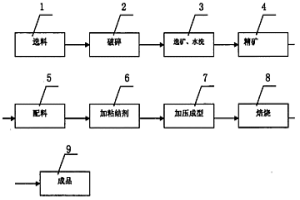

本发明是一种高效冶金精炼剂及其制造方法，属 钢铁冶炼化渣剂，该高效冶金精炼剂，按重量百分比主要由以 下组分及含量组成：氧化锰MnO：20－30％；铁TFe：15－35 ％；氧化钙CaO：4－15％；氧化镁MgO：2－15％；水：0.8 －4.1％；二氧化硅SiO2：1.5－9 ％；三氧化二铝 Al2O3：0.7－5％；该高效冶金精炼剂的制造方法的制造工艺流 程为：1.选料；2.破碎；3.选矿、水洗；4.精矿；5.配料；6.加 粘结剂；7.加压成型；8.焙烧；9.产品；代替萤石、污泥球作化 渣剂，提高炼钢中脱磷和脱硫能力，减少冶炼的中、后期喷溅， 有效地提高钢的质量。

采用氧化焙烧工艺回收氮化镓废料中金属镓的方法 959

 0

本发明公开了一种采用氧化焙烧工艺回收氮化镓废料中金属镓的方法，属于有色金属冶金技术领域。本发明的回收方法，通过对氮化镓废料进行氧化焙烧，使难溶氮化镓转化为易溶于碱的氧化镓；进一步对焙砂进行碱浸，使镓以可溶性的GaO2‑形式进入溶液；对含镓浸出液直接进行电解，通过准确控制电化学条件，使镓在阴极还原析出，同时避免杂质离子析出，获得金属镓产品。采用本发明的技术方案能够有效从氮化镓废料中回收稀散金属镓，镓回收率高，且整体工艺流程简单，对环境友好。

冶金球团的焙烧方法 1044

 0

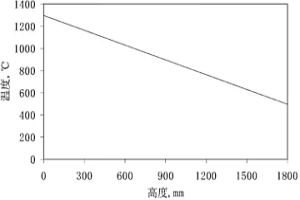

本发明涉及一种冶金球团的焙烧方法，由计算机通过质量流量计控制每种气体的质量流量，并将其按照一定的质量百分比比率混合后通入梯形温度场，从而实现试验反应气的流量、组分和切换等精确控制。根据梯形温度场侧壁上等间距分布的热电偶反馈温度以及预先设定的实验温度变化曲线确定对应焙烧区域，再结合反应篮中移动热电偶反馈温度反复校正焙烧位置；由计算机控制升降机构使试样反应篮以恒定速度或变速送到相应的焙烧温度点进行焙烧。实现了快速连续升温和快速跳跃升温、可控制焙烧时间和焙烧气氛，对球团生产工艺的模拟性更强。

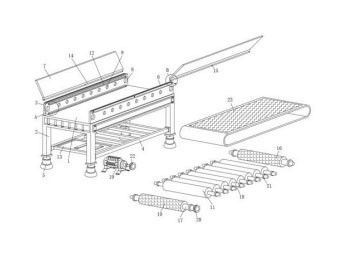

防漏料的矿山冶金用皮带输送机 1017

 0

本实用新型的目的在于提供一种防漏料的矿山冶金用皮带输送机，以解决上述背景技术中提出皮带与机架之间缝隙较大，在正常使用工作中容易出现漏料情况，并使输送带在长期使用过程中出现偏移，且对于所输送物料的保护性较为一般，整体综合使用性能受到了相应程度限制的问题。

冶金竖炉用焦炭的替代产品及其应用方法 1491

 0

本发明涉及冶金技术领域，更具体地说，涉及一种冶金竖炉用焦炭的替代产品及其应用方法。

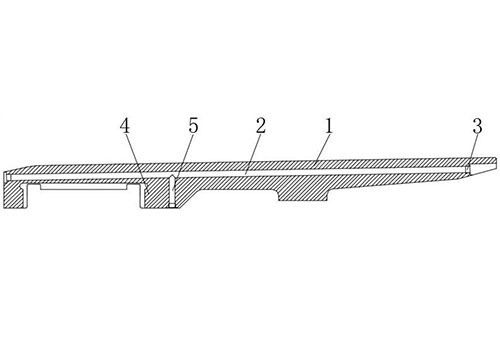

冶金精轧机用中间固定托板 1295

 0

本实用新型提出了一种冶金精轧机用中间固定托板，以实现精轧机在使用过程中能够有效的提高中间固定托板的散热性能，大大延长其使用寿命的技术效果。

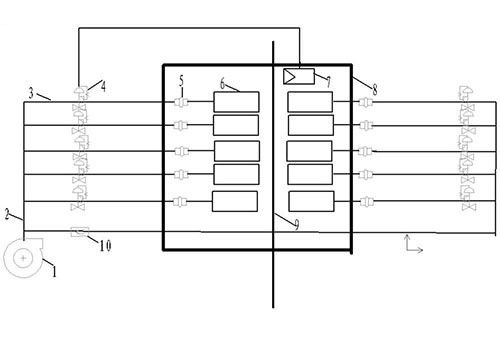

冷轧带钢退火炉内宽度方向冷却装置和方法 1117

 0

本发明属于冶金工业生产技术领域，更具体地说，涉及一种冷轧带钢退火炉内宽度方向冷却装置和方法。

用于电炉烧出钢口的烧氧装置 1152

 0

本实用新型属于冶金炉烧氧操作技术领域，更具体地说，涉及一种用于电炉烧出钢口的烧氧装置。
