辽宁有色金属火法冶金技术理论与应用

高速钢复合轧辊及其铸造方法 771

 0

本发明属于轧钢制造领域,具体地说是一种轧钢行业中板带轧机应用的高速钢复合轧辊及其铸造方法。复合轧辊的外层材料为高速钢,中间层材料为球墨铸铁原铁水或石墨半钢,轧辊芯部材料为球墨铸铁。采用离心复合铸造工艺,轧辊分三次浇注成型,在离心机上,保持恒定的离心转速,将外层和中间层金属材料浇注成型,然后静止浇注轧辊芯部金属使之最终成型;本发明高速钢复合轧辊,与以往双层或其他三层复合高速钢轧辊相比,三层金属冶金结合良好,强度高;中间层材质的优化选择提高了结合层强度,中间层中影响结合性能的碳化物减少,并有效地避免了外层高速钢中的合金元素向芯部扩散,影响芯部材质性能,避免热处理过程以及轧制过程中工作层开裂和脱落。

大直径轻合金长管坯的制备装置和方法 920

 0

一种大直径轻合金长管坯的制备装置和方法，属于金属材料加工和冶金技术领域。该制备装置主要由离心模具、辊轮、流槽、移动小车和小车导轨组成。该制备方法包括：1.计算机模拟仿真，确定凝固速度；2.配制轻合金熔液；3.制备管坯：(1)离心模具预热；(2)逐层浇注，最终制得大直径轻合金长管坯。该方法采用卧式离心铸造，通过逐层凝固的方式即从外层至内层依次浇注，层与层之间实现冶金结合不能出现分层，制备出了外直径400mm‑1400mm，内直径为380‑1380mm，长度2m‑20m的镁合金管材，铸件组织细小、组织致密，消除了宏观偏析，开创了大直径高性能镁合金长管坯制备工艺的先河。

高锰高碳可焊金属陶瓷块及其增强的辊套和制备方法 826

 0

一种高锰高碳可焊金属陶瓷块及其增强的辊套和制备方法，该高锰高碳可焊金属陶瓷块包括合金化后的增强颗粒、基体材料和复合添加颗粒；合金化后的增强颗粒为高锰粉末包覆的陶瓷颗粒，基体材料为高锰高碳的铬铁耐磨材料，由于Mn为弱碳化物形成元素，基体中的Mn少部分同Cr形成M₇C₃型碳化物，大部分的Mn分布于基体中形成奥氏体相区，使其具有可焊性；因为Mn的加入使得陶瓷颗粒与基体发生有效的冶金结合。将合金化后的增强颗粒、复合添加颗粒与基体材料进行液相烧结，将得到的高锰高碳可焊金属陶瓷块焊接于辊套的指定位置；最后浇铸成辊套设备。此方法制备的辊套具有高强度、操作方法简单、增强块体完全固定于指定位置和方便修复等优点。

双层或多层金属复合管坯的制备方法 1098

 0

本发明提供了一种双层或多层金属复合管坯的制备方法，将经过预处理的金属内管和外管上下两端分别固定在上下两个密封法兰的环缝上，二者之间形成浇铸空腔，通过上部的密封法兰安装浇铸装置和进排气装置对浇铸内腔进行排气和预热，并向浇铸空腔内浇注金属熔体形成复合管坯，对复合管坯进行冷却和精整，获得优质复合管坯。本发明提供的方法，可以制备出现有方法无法生产的具有固-液相冶金结合界面的双层或多层金属复合管坯，本发明的工艺方法具有工艺简单，制造成本低，复合管坯界面结合质量好、成材率高，可制备多种双层或多层金属复合管坯等特点。

激光熔覆自润滑耐磨钴基合金所用粉料及工艺方法 836

 0

本发明提供了一种激光熔覆自润滑耐磨钴基合金所用粉料及工艺方法，包括钴基合金粉料和Ti₃SiC₂粉料，钴基合金粉料按重量百分比为C：0.2‑0.25%，Cr：23.0‑26.0%，Ni：2.0‑2.5%，Si：0.50‑1.0%，Mo：4‑5.5%，Mn：0.55‑0.65%，其余为Co；钴基合金粉料：85‑95%，Ti₃SiC₂粉料：5.0‑15.00%。采用激光熔覆技术，利用CO₂激光器进行激熔覆制备新型自润滑耐磨钴基合金熔覆层，制得的钴基合金熔覆层显微组织均匀，与低合金钢结合良好，且具备表面强度硬度高耐磨损性能优异的特点，为激光熔覆制备自润滑耐磨钴基合金熔覆层提供一种新型粉料和相应的工艺方法，可广泛应用于冶金行业轧辊的激光制备及再制备。

组合式空心轧辊及其制造方法 1066

 0

一种组合式空心轧辊及其制造方法,其技术方案是:(1)轧辊的辊身和两个辊脖均是空心的,两个空心辊脖分别插入空心辊身两端,辊身与辊脖的连接处是焊接部;(2)用离心法分别浇注辊身、辊脖和焊接电极,再用电渣法将辊身与辊脖焊在一起。由于本发明在结构和制造方法所具有的特点,使它具有质量高、寿命长、成本低、应用面宽等优点,不但适合在冶金轧材行业,还适合于橡胶、塑料等行业。

镁合金棒/线材的连续铸挤成形方法 896

 0

一种镁合金棒/线材的连续铸挤成形方法,属于冶金技术领域,按以下步骤进行:(1)将镁、锌和铜分别预热;(2)将金属镁在保护气体条件下继续加热至700～740℃,在金属镁熔化后加入锌和铜,待全部金属熔化后,搅拌均匀,静置获得镁合金熔体;(3)采用连续铸挤机,将镁合金熔体通过流槽浇注到铸挤轮与槽封块形成型腔中,制备出镁合金棒材或线材。本发明的方法首次实现了镁合金棒/线材连续铸挤成形,将液态镁合金金属直接连续制备出高性能镁合金棒/线材,解决了目前生产镁合金棒线材生产工艺流程长、成形效率低、投资大、设备系统庞大、能耗高及成材率低等问题。

铜液新型精炼剂及制备方法 666

 0

本发明提供一种新型的纯铜精炼剂及制备方法。该精炼剂的化学组成百分比为(重量百分比):B=1～5%;Mg=1～5%;Re=1～6%,余下为Cu。这种精炼剂脱氧能力强,脱硫能力强,并具有脱氢效果,其精炼产物易于排除,不污染铜液,该精炼剂对铜液还有细化精粒作用。制作该精炼剂的原料来源广,成本低,将其用于铜液的精炼,大大提高铜液的冶金质量,是目前纯铜精炼综合效果好的新型精炼剂。

转炉流程生产铝镇静钢用渣洗料及其制备方法 745

 0

一种转炉流程生产铝镇静钢用渣洗料及其制备方法,属于冶金技术领域,渣洗料的成分按重量百分比为含CaO30~60%,Al2O320~45%,SiO20~15%,MgO0~15%,Al0~15%,BaO0~5.02%,K2O0~2%,Na2O0~25%,Mg0.001~1%,Ca0~1%,余量为重量含量<5%的杂质。制备方法为将含Ca原料、含Al2O3原料和还原剂混合均匀,将部分或全部渣料置于加热炉中加热熔化,当还有剩余物料时再加入剩余的渣料,熔化后停止通电,冷却后物理破碎。本发明制备的渣洗料具有较好的吸附Al2O3夹杂物的能力,能够保证连铸的顺利浇注,成分均匀,熔点低,成渣速度快。

镁基球团矿有机粘结剂及其制备和使用方法 1190

 0

本发明的目的是为了解决现有技术中球团矿粘结剂的缺陷和烧结矿受MgO影响的问题，提供了一种镁基球团矿有机粘结剂及其制备和使用方法，属于冶金烧结用粘结剂技术领域。粘结剂由有机高粘材料0.02％～0.08％和氧化镁粉99.92～99.98％组成，有机高粘材料为海藻酸钠和黄原胶中的一种或两种，氧化镁粉为轻烧镁粉，粒度为小于0.044mm粒级。本发明采用镁质料替代膨润土，可改善球团质量，提高生球强度和爆裂温度，提高成品球抗压强度和全铁品位；同时，通过在球团矿中加入MgO，不仅能改善球团矿的冶金性能，还能减少烧结矿中的MgO含量，使烧结矿质量和球团矿质量能够得到共同提高。

多孔铜散热片及其制备方法 1133

 0

本发明属于冶金铸造技术领域，具体为一种用于电子器件散热的多孔铜散热片及其制备方法，该多孔铜制散热片用于计算机芯片、大功率电子设备及光电器件等散热。多孔铜散热片由铸造多孔铜锭切割加工而成，多孔铜散热片厚度0.5～10mm，相对密度为25～80%（气孔率为20-75%）；多孔铜散热片中的气孔为长圆柱状，平行于厚度方向；气孔直径为0.05～2mm，气孔长度为5～20mm，气孔密度为50～400个/cm2。本发明可解决现有多孔铜或泡沫铜散热装置经散热底座传导的热量无法及时到达散热表面，散热片中导通的气孔对流动气体的流阻较大，很难发挥出多孔金属和泡沫金属的高比表面积优势等问题。

制备金属钛及钛基合金的方法 677

 0

本发明涉及有色金属冶金熔盐电解领域，该方法以主要研制二氧化钛、四氯化钛、二氯化钛和氟钛酸盐为原料，在电解槽中电解TiO2、TiCl4和氟钛酸盐的一种或多种多种组合，通过电解或热还原－电解联合法，制备金属钛或钛基中间合金；将TiO2预制成型通以直流电流脱氧或或采用金属(或金属化合物)预先热还原TiO2，制备出含一定浓度氧(O)的金属钛，然后铝、碱金属、碱土金属、稀土金属、金属铜、金属锌或金属铅的电解槽中电解进行终脱氧。本发明的目的在于降低金属钛的生产成本，简化生产工序，降低生产过程中造成的环境污染。特别以二氧化钛为原料，缩短了生产流程，便于储存和运输，且无氯气参加反应，可实现金属钛的绿色冶金。

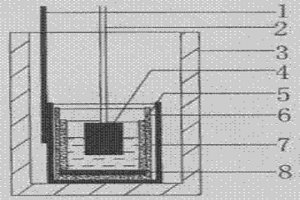

钛锡合金的制备方法 901

 0

本发明涉及一种钛锡合金的制备方法，属于有色金属冶金领域，此制备方法将一定量的SrO与TiO2粉末与NaF-Na3AlF6熔盐体系混合均匀形成混合物料，倒入石墨坩埚，通入惰性气体，按一定温度升温加热至熔盐体系脱水，将锡粒加入到混合物料中，使锡粒溶化形成液态锡，以液态锡作为阴极，以石墨棒为阳极，通入直流电进行电解，电解完成后，提起阳极，将石英管一端插入坩埚底部含有钛锡合金部分，在石英管另一端用洗耳球吸取沉在坩埚底部呈液态的钛锡合金，移出石英管，横放冷却至室温，取出得到钛锡合金。本发明提供的钛锡合金制备方法具有流程短、成本低廉、可连续生产等优点。

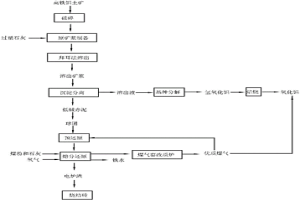

高铁铝土矿的综合利用方法 749

 0

一种高铁铝土矿的综合利用方法涉及有色金属冶金及钢铁冶金技术领域，尤其涉及从铁铝共生矿中生产铁和铝的一种综合利用方法。该方法能有效处理铁品位在15%-30%、铝品位在30%-65%的铝土矿石。本发明提供一种适用范围广、高效、环保的高铁铝土矿的综合利用方法。本发明包括以下步骤：步骤一：高铁铝土矿石烘干、破碎、细磨；步骤二：溶出；步骤三：脱硅，之后泵送入分离沉降槽进行沉降分离，得到溶出液和赤泥；步骤四：制氧化铝；步骤五：将赤泥晾干后送入配料仓，与煤和铁粉混合，在回转窑中用高温煤气进行预还原，然后在电炉中添加煤粉和石灰进行熔分还原；步骤六：将电炉炉渣经磁选、筛分、细磨后，制成泥坯在窑内烧成砖体。

利用稀土和Zr强化的Mg-Li基变形镁合金及其制备方法 944

 0

本发明属于金属材料及冶金技术领域，特别涉及一种利用稀土和Zr强化的Mg-Li基变形镁合金及其制备方法。该镁合金以Mg-Li基镁合金为基础，加入稀土元素和Zr作为合金化组元，按质量百分比，含有1.5%～5.5%的Li，1%的稀土元素，0.2～0.6%的Zr，余量为Mg。其制备方法为：将合金熔化后浇铸至预热到200℃的铁制坩埚中，得到铸锭；将用铝箔包裹的铸锭放置于一个铁质容器中并用细沙将铸锭完全掩埋，将容器放入热处理炉中进行热处理，车削，加工为Φ46mm的合金棒材；利用反向挤压装置，得到镁合金挤压棒材；将棒材进行T6热处理。本发明强化Mg-Li合金性能并保持其良好的塑性变形能力，其室温拉伸力学性能最高可达到：抗拉强度Rm为210MPa，屈服强度Rp0.2为142MPa，延伸率A为23.5%。

金属合金试棒的制备方法 650

 0

本发明涉及金属合金试棒制作领域，为一种金属合金试棒的制备方法，该方法采用真空吸铸设备，真空室内充入高纯氩气P1至0.02-0.06MPa；当纽扣锭表层完全熔化并液封合金锭坩埚底部的通孔后，继续向上真空室内充入高纯氩气使压力升至P2，P2与P1之间的压差为0.01-0.1MPa，利用压力差吸铸成型。具有高洁净性和高效性，且可实现成分高均匀性和高准确性，试棒尺寸达Φ12mm×120mm，解决了粉末冶金、熔模铸造、挤压成型及铸锭加工等试棒制备方法存在的成分不均匀、氧含量控制难、周期长或工序复杂等不足；可满足标样制备、合金设计、性能测试及送料杆制备等工艺对理想合金试棒的严格需求。

镁合金薄壁壳体件的低压精密铸造方法 1126

 0

本发明公开了一种镁合金薄壁壳体件的低压精密铸造方法，属于有色金属零件铸造方法领域。该方法通过蜡模制作和挂砂、烧结，获得高表面质量和尺寸精度高的内部复杂结构的型壳，通过内刷涂料防止镁熔体与其反应氧化，保证表面质量；再设计浇注方案结合型壳保温措施、防氧化措施和过滤装置，合理控制低压铸造充型时间和结晶压力等关键工艺参数，保证了熔体在上升和充型过程的平稳流动、防氧化，以及压力条件下充型到位和凝固过程的补缩，既保证了铸件内部冶金品质，又实现了复杂薄壁结构，并且同时具备了良好的表面质量和尺寸精度。采用本铸造方法，不仅提高了镁合金铸件冶金质量和成品率，而且节省了材料，提高了铸件工艺出品率，提高了经济效益。

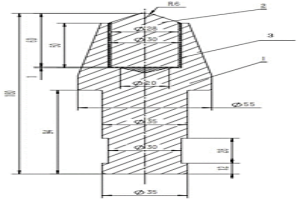

兼具耐磨性和韧性的大齿头双金属复合截齿及其制备方法 1080

 0

本发明专利涉及截齿领域，具体涉及一种兼具耐磨性和韧性的大齿头双金属复合截齿及其制备方法。本发明的截齿包括齿柄和齿头，齿头下部嵌入齿柄上的凹槽中，齿头和齿柄的结合方式为通过连接粉末的冶金结合；所述齿头的材料为高硬度耐磨材料，所述齿柄的材料为中碳合金钢。采用将特定成分的高硬度耐磨材料齿头与中碳合金钢齿柄通过连接粉末进行冶金结合的方式，制成一种兼具耐磨性和韧性的大齿头双金属复合截齿。制备方法简便，制备温度相对较低，降低了生产成本。制备成的截齿的齿头与齿柄结合良好，齿柄韧性强，不易出现提前失效，因而截齿的齿头可以采用更大的尺寸，增加了截齿的使用寿命。

液-固相异种金属轧制复合方法及设备 1134

 0

本发明为液—固相异种金属轧制复合方法及设备,该方法是将液态金属浇覆在其不同材质的涂覆有焊剂的固态金属基材表面上,将二种材料加压轧制,使液态金属在快速轧制冷却下,固化附着于固态金属基材表面上,形成二种或多种金属的冶金结合,该方法具有复合强度高,生产成本低,生产效率高,产品质量好,设备投资少,能源消耗低的优点,本发明可取代固态轧制复合,适于生产各类复合金属板、带材。

高温储能相变材料及其制备和应用 1041

 0

本发明涉及一种高温储能相变材料及其制备和应用,采用A1-Mg-Sn三元合金体系通过高能球磨及粉末冶金的方法制备。Al-Mg-Sn三元合金中,Mg的质量百分含量为25%-35%,Sn的质量百分含量为5%-10%。本发明特点在于相变潜热高,相变稳定性及可逆循环性好。本发明可为解决工业余热回收、热电厂特别是太阳能发电厂热能储存与运输萧峰填谷、能源的高效利用提供可能。

高强度冷压球团的制备方法 863

 0

本发明公开一种高强度冷压球团的制备方法，其特点是在不添加粘结剂的情况下，以生石灰与含铁废料为原料，含铁废料包括转炉尘或泥、瓦斯灰或泥、铁皮，其重量百分比为生石灰8%~21%，转炉尘或泥25~40%，瓦斯灰或泥25~45%，铁皮22~42%；将生石灰与水按重量比为1:3~6进行消化，消化20-30分钟，消化后的石灰与含铁废料在混碾机内混合均匀，经冷压力成型机压制成球团。本发明不需添加粘结剂，压制出高强度球团，经过生产试验，湿球抗压强度可达150N，干球抗压强度可达2500N以上，2米高自由落下试验可达10次以上，完全达到冶金冷压球团强度的要求，不仅为回用冶金含铁废料提供一个方向，也降低了冷压球团的生产成本。

含稀土与铌混合熔渣熔融还原生产和调质处理的方法 971

 0

一种含稀土与铌混合熔渣熔融还原生产和调质处理的方法：1)向含稀土与铌混合熔渣中加入还原剂、含铌稀土物料和/或含铁物料形成混合熔渣，将混合熔渣加热至熔融状态，进行熔融还原，喷吹氧化性气体，过程中控制混和熔渣温度范围和碱度CaO/SiO2比值范围和温度；2)根据反应装置不同进行分离回收，实现混和熔渣中稀土、铁、铌、磷组分与自由氧化钙等的高效回收，利用熔融还原工艺大规模处理固体含稀土、铌、铁物料，同时熔渣实现调质，资源高效综合利用，是一种新熔融还原炼铁工艺；本发明反应时间短、金属回收率高、生产成本低、原料适应性强、环境友好、经济收益高、可有效解决多金属复合矿冶金资源与热能高效回收利用问题。

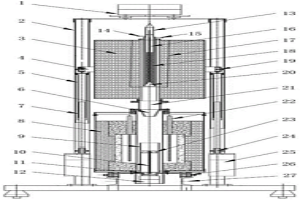

直接还原和熔融还原联动试验装置及其使用方法 1077

 0

一种直接还原和熔融还原联动试验装置及其使用方法，属于冶金技术领域。所述试验装置包括炉体支撑系统、直接还原加热炉、熔融还原加热炉以及控制及实时监测系统四个结构单元。使用所述试验装置可研究冶金矿物资源在固态直接还原、熔融还原或两者结合的非高炉炼铁工艺，进而可实现固态直接还原与熔融还原的直接联动，且结构简单、操作简便、交互直观、使用可靠、故障率低。

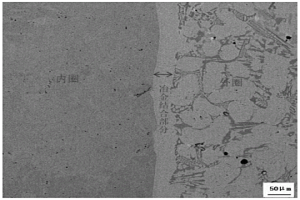

双金属复合硬岩盾构机刀圈及制备方法 1109

 0

本发明专利涉及盾构机刀圈领域，具体涉及一种双金属复合硬岩盾构机刀圈及制备方法。本发明所述的双金属复合硬岩盾构机刀圈包括内圈和外圈，内圈和外圈通过冶金结合方式相连接，制备方法包括以下两种方法：方法一：先制备好内外圈，再通过连接粉末连接或喷粉后连接的方式实现冶金结合；方法二：先制备好内圈，内圈与外圈粉体材料直接整体复合。本发明的双金属复合硬岩盾构机刀圈同时具有高耐磨性、高韧性，并且内圈和外圈结合牢固。采用的制备方法相比现有的盾构机刀圈制备方法更加简便，且加工温度和产品性能可控。

高效分离与回收废弃线路板中贵金属的方法 979

 0

本发明属于金属资源回收与再利用技术，具体为一种高效分离与回收废弃线路板中贵金属的方法，实现电子废弃物资源化中经济效益与环境效益共赢等问题。首先采用机械处理技术将废弃电路板粉碎成颗粒，接着这些颗粒在高压静电作用下分离成金属与非金属物料，先后构建Fe-Cu高温液相分离系统和Cu-Pb相对低温液相分离系统；再利用废弃电路板中金属物料组元在液相分离系统中进行选择性分配规律，使贱金属、有色金属高效分离，几乎所有的贵金属富集到富Cu相中；然后结合湿法冶金技术，从浓缩了贵金属的少量富Cu物料中分离和提取贵金属，从而显著减少金属多组分分离与回收过程中化学试剂的用量，降低电子废弃物对生态环境的危害。

由含镍冶炼熔渣回收有价组分的方法 1056

 0

本发明涉及一种由含镍冶炼熔渣回收有价组分的方法，其包括将镍冶炼渣加入反应装置中，并加入钙系矿物与添加剂，形成混合熔渣，将混合熔渣加热至熔融状态作为反应熔渣，混合均匀，实时监测该反应熔渣，通过调控使混合后的反应熔渣同时满足条件a和条件b，获得反应后的熔渣；S2、分离回收。本发明既可以充分利用熔融镍渣物理热资源和热态冶金熔剂，又可以处理冷态炉渣，通过加入添加剂，混合均匀，控制熔渣氧位，实现了熔渣冶金，实现镍冶炼熔渣中铜、铁同步分离技术，并解决目前炉渣大量堆积，环境污染问题，及重金属元素污染问题。

适用于双功能氧化铝粉生产的密封阀装置及使用方法 643

 0

一种适用于双功能氧化铝粉生产的密封阀装置及使用方法，包括外壳体；所述外壳体内腔砌筑有内衬，外壳体顶部一端设有进料口，底部从上至下依次设有风帽、风室及出料口，风室与外部供气管路连接，外壳体的外侧壁右侧和左侧分别安装有挡料传动机构和放料传动机构，所述阀板滑动安装于墙体的导轨和凹槽之间，且阀板位于挡料传动机构和放料传动机构之间。本发明解决了在通过阀门切换生产两种氧化铝时，物料能够顺利平稳的流动的问题，提高了悬浮焙烧炉的稳定运行能力。本发明采用的阀板及导轨材质为烧结莫来石浇注料，风帽材质为陶瓷，传动机构材质为304不锈钢，能满足在高温氧化铝长期通过时及有氧气氛环境下稳定工作的要求。

用于金属铬冶炼的净化渣及金属铬的冶炼方法 1162

 0

一种用于金属铬冶炼的净化渣及金属铬的冶炼方法，属于冶金技术领域。该用于金属铬冶炼的净化渣，为以熔融三氧化二铬为主体的渣；包括添加剂；添加剂的加入量要保证用于金属铬冶炼的净化渣的熔点>1860℃。一种金属铬的冶炼方法，包括以下步骤：将原料加入用于金属铬冶炼的净化渣中，在冶炼过程中，维持用于金属铬冶炼的净化渣的渣层厚度≥100mm，生成金属铬；其中，原料为碳、碳和冶金三氧化二铬的混合物、碳化铬、碳化铬和冶金三氧化二铬的混合物中的一种。该方法用电能代替铝热产生的能量冶炼金属铬，用碳代替铝做还原剂，能够降低生产成本，得到的金属铬产品铝含量大幅降低。

通过造渣促进电子束精炼镍基高温合金脱硫的方法 855

 0

本发明提供一种通过造渣促进电子束精炼镍基高温合金脱硫的方法，包括如下步骤：S1、高温合金原材料的预处理；S2、电子束精炼提纯镍基高温合金，得到高纯的FGH4096高温合金铸锭。本发明将造渣冶金深脱硫工艺和电子束精炼技术相结合，利用脱S反应发生在3CaO·A1₂O₃熔渣与合金液的界面上的原理，通过在原料底部添加CaO‑A1₂O₃‑CaF₂系渣剂，依靠熔渣上浮脱硫的过程，对镍基高温合金熔体进行深脱硫。除此之外还利用电子束诱导凝固技术对夹杂物及渣剂进行诱导去除，进一步减少了造渣所引起的冶金污染问题，提供了一种促进电子束精炼镍基高温合金深度除硫的方法。

消除连铸钢锭中心缩孔和疏松的方法 982

 0

本发明属于钢锭制造与冶金工程领域,具体地说是一种消除连铸钢锭中心缩孔和疏松的方法,解决现有技术中连铸钢锭中心质量差,废品率高,且难于向大型化发展的问题。根据连铸钢锭的直径大小及液芯尺寸,选择与连铸钢锭具有相同或相近化学成分的一定尺寸的金属棒,采用旋转置入方法,将金属棒插入连铸钢锭轴心,借助连铸钢锭中心液芯的热量将金属棒融化,实现金属液芯与金属棒的冶金结合,从而达到减轻并消除连铸钢锭中心缩孔和疏松的目的。
