辽宁朝阳有色金属火法冶金技术理论与应用

冶金矿热炉推料机 827

 0

一种冶金矿热炉推料机，包括底座，所述底座下侧四角处连接设有行走轮，所述底座上侧中心处连接设有液压杆，所述液压杆上端连接设有连接盘，所述连接盘上侧转动设有转动盘，所述转动盘上侧连接设有支撑架，所述支撑架上侧穿过设有伸缩杆，所述伸缩杆一端连接设有推动把手，所述伸缩杆另一端内部设有凹槽，所述凹槽底部连接设有电推杆，所述伸缩杆设有凹槽的一端连接设有放料槽，所述放料一侧上设有的通孔，所述放料槽内壁设有推板，所述推板一侧下部连接设有铲板，所述放料槽上侧壁远离伸缩杆的一侧铰接设有挡板，所述挡板下侧内部设有磁铁块。本实用新型与现有技术相比优点在于：方便入料；避免了冶金矿热炉对作业人员的伤害。

制备高冰镍的方法 859

 0

本发明公开一种制备高冰镍的方法,包括步骤:A)将低冰镍放入温度为1100℃～1300℃的连续吹炼炉;B)将造渣剂放入所述连续吹炼炉,向炉内喷吹氧化性气体,所述氧化性气体与低冰镍和造渣剂反应得到高冰镍,炉渣和烟气,所述氧化性气体的气压为0.05MPA～0.2MPA。氧化性气体的气压可以控制吹炼反应进行的程度,决定是否能将低冰镍中的杂质充分提取出来,本发明通过选择合适的气体压力,使低冰镍、造渣剂和氧化性气体反应后制备出高冰镍、炉渣和烟尘,以较高回收率将低冰镍中的镍回收,并降低炉渣中的镍含量。

冶炼硅镁红土矿的投料方法 1089

 0

本发明公开一种冶炼硅镁红土矿的投料方法,包括步骤:A)将焦炭和/或无烟煤投入鼓风炉(101);B)将炉料投入鼓风炉(101),覆盖在所述焦炭和/或无烟煤上,所述炉料包括团块和熔剂,所述团块包括硅镁红土矿和硫化剂。本发明将硅镁红土矿和硫化剂直接制成团块放入鼓风炉后,团块在鼓风炉内经干燥和焙烧去除其中大部份的游离水和结晶水后,留下大量的孔隙,透气性增强,红土矿和硫化剂在充分接触的情况下,使造锍反应进行的更加充分。本发明进一步将焦炭和/或无烟煤、熔剂和团块从鼓风炉的炉顶中心加入,有利于大块流向炉身的侧壁,使鼓风炉保持良好的通风,避免产生炉结。

制备低冰镍的原料 886

 0

本发明公开一种制备低冰镍的原料，包括炉料，所述炉料包括硅镁红土矿、硫化剂和/或熔剂，所述硫化剂包括硫精矿和/或石膏粉，所述熔剂为石灰石或生石灰，和/或石英石；燃料，所述燃料包括焦炭和/或无烟煤；所述炉料中的SiO2重量∶Fe重量∶CaO+MgO重量∶S重量为20～40∶5～15∶15～30∶1～10。在鼓风炉内用红土矿冶炼低冰镍时，氧化钙和氧化镁的和是决定炉渣密度、熔点等指标的重要标准，SiO2的重量决定了炉渣的粘稠度。本发明通过合理的提供原料配比，可以以较高的回收率将红土矿中的镍富集，降低炉渣中镍含量。

红土矿预处理方法 1002

 0

本发明公开一种红土矿预处理方法,包括以下步骤:A)将红土矿筛分得到-50MM的红土矿;B)将所述筛分后的红土矿在制砖机内压制得到强度为4MPA～12MPA的团块。由于红土矿中含有游离水和结晶水,因此直接将红土矿制团在鼓风炉内高温干燥、焙烧后,可以去除其中大部分的水分,在团块内部保留有一定的孔隙率,使气体传输通畅,有利于造渣和造锍反应。本发明进一步将硫化剂与红土矿直接制团后,使硫化剂和红土矿充分接触,在团块内通风良好的情况下,能够以较高回收率将镍富集,降低渣中的镍含量。本发明节省了将红土矿单独进行干燥、焙烧的过程,降低了企业成本。

鼓风炉出料装置 1077

 0

本发明公开一种鼓风炉的出料装置,包括:出料口、安装在出料口内的耐火砖及通钎,所述耐火砖包括第一耐火砖和第二耐火砖,所述第一耐火砖包括第一凹槽,所述第二耐火砖包括第二凹槽,所述第一凹槽和第二凹槽接触形成出料孔,所述通钎穿过所述出料孔将出料孔密封。本发明提供的第一耐火砖和第二耐火砖易于安装、从炉内取出。本发明提供的出料装置的出料孔采用通钎密封,由于出料孔是由两块耐火砖接触形成,因此在将通钎穿入或者取出的过程中,出料孔不易损坏,可以防止杂质进入炉内形成炉结。

硅镁红土镍矿冷结球及其制备方法 655

 0

本发明具体提供了一种硅镁红土镍矿冷结球,其特征在于所述冷结矿冷结球由硅镁红土镍原矿与固结剂制备而成,其中的固结剂选自钢渣粉、木屑、苇杆、纸屑中的一种或多种,占总重量的5～10%,冷结球直径为30～60mm,强度为50～200kg/cm2;其制备方法包括下列工序:①将硅镁红土镍矿晾晒到水分≤20%;②将硅镁红土镍矿粉碎到粒度≤0.5mm;③将硅镁红土镍矿与粒度≤0.5mm的固结剂混合;④用成球机将混合料冷压成直径为30～60mm强度为50～200kg/cm2的硅镁红土镍矿冷结球。该制球方法的优点:冶炼镍时炉况好,渣流动性好,透气性强,燃烧均匀,床能力高,焦率低,渣含镍量低。

高冰镍的制备方法 659

 0

本发明公开一种高冰镍的制备方法，包括步骤：a)将包括硅镁红土矿原矿的原料压块得到强度为4MPa～12MPa的团块；b)将100重量份的炉料和20～30重量份的焦炭和/或无烟煤投入鼓风炉进行吹炼后得到低冰镍、低冰镍炉渣，所述炉料包括步骤a)制成的团块和添加剂，所述添加剂包括：Ca源，和/或S源，和/或Fe源，和/或SiO2源；c)将所述低冰镍从鼓风炉内排出放入温度为1100℃～1300℃的连续吹炼炉，低冰镍液面高于连续吹炼炉的风口50mm～200mm；d)将造渣剂加入连续吹炼炉，向连续吹炼炉内喷吹氧化性气体，反应得到高冰镍、高冰镍炉渣。由于团块留有孔隙，使红土矿具有更好的熔炼效果，制备出低冰镍，然后以较高回收率将低冰镍中的镍富集制备出高冰镍。

硅镁红土镍矿的冶炼方法 915

 0

本发明公开一种硅镁红土镍矿冶炼方法，包括步骤a)将硅镁红土镍矿原矿与硫化剂混合后压块得到强度为4MPa～12MPa的团块，所述硫化剂包括硫精矿和/或石膏粉；b)将100重量份的炉料和20～30重量份的燃料投入鼓风炉熔炼后得到低冰镍、炉渣，所述燃料包括焦炭或者焦炭和无烟煤的混合物，所述炉料包括步骤a)制成的团块和熔剂；所述熔剂为石灰石或生石灰，和/或石英石；所述炉料中的SiO2重量∶Fe重量∶CaO+MgO重量∶S重量为20～40∶5～15∶15～30∶1～10。团块在由鼓风炉的顶部向焦点区运动的过程中，团块中的游离水和结晶水被加热蒸发，留下大量的孔隙，透气性增加，利于熔炼，因此能达到较高的床能力和回收率。

制备高冰镍的投料方法 914

 0

本发明公开一种制备高冰镍的投料方法,包括步骤:A)将低冰镍放入温度为1100℃～1300℃的连续吹炼炉;B)向所述连续吹炼炉内加入造渣剂,向炉内吹入氧化性气体,所述氧化性气体和低冰镍反应得到高冰镍、炉渣和烟气,所述造渣剂至少分三次加入所述连续吹炼炉。由于造渣剂的加入方法对于反应温度和反应进行程度具有重要影响,因此本发明通过将造渣剂分为多次加入吹炼炉后,可以制备出和高冰镍易分离的炉渣,同时以较高回收率将低冰镍中的镍回收,并降低炉渣中的镍含量。

鼓风炉 888

 0

本发明公开一种鼓风炉,包括:炉缸,所述炉缸包括炉缸侧壁、炉缸侧壁上部的出渣口和炉缸侧壁下部的出料口;炉缸上与炉缸连接的水套,所述水套包括多个鼓风口;水套上与水套连接的风套,所述风套包括风套侧壁、风套侧壁上的进料口,所述风套与鼓风口连接;风套上与风套连接的炉罩,所述炉罩包括竖直的烟管。由于风套可以利用炉顶侧壁内的高温烟尘对风套内的空气进行预热,因此将预热后的热空气送入鼓风炉后,有利于进行造锍和造渣反应。本发明有效利用了反应产生的热能,改善了鼓风炉结构,优化了造锍和造渣的反应条件。

采用钒钛磁铁矿还原磁选制备铁粉生产耐磨介质的方法 723

 0

一种采用钒钛磁铁矿还原磁选制备铁粉生产耐磨介质的方法，将超贫钒钛磁铁矿经选矿后获得钒钛磁铁矿粉，经还原、磨矿并磁选，获得天然微合金还原铁精粉；将铁精粉与还原剂相间隔装入耐火罐中进行还原反应，还原反应中在还原剂中配入脱硫剂白云石以降低产品海绵铁的含量，装罐后进隧道窑进行还原，得到天然微合金低硫铁精粉；对物料进行压制，压成块之后进入中频炉熔融，在熔融过程中对铁水加入碳和金属锰，调整铁水中的碳和锰含量，浇筑到模具中，制作出耐磨介质。优点是：该耐磨介质产品稳定性好，制作的机器配件耐磨性好，更具韧性，使用寿命长。利用此原料制成的耐磨介质为天然微合金成分较其它耐磨介质更耐磨。

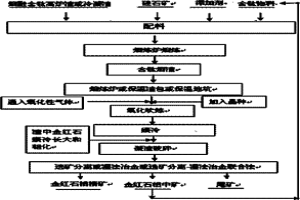

用含钛高炉渣生产人造金红石的方法 760

 0

本发明提供了一种以含钛高炉渣为原料,生产人造金红石的方法,该方法反应时间短、钛回收率高、生产成本低、处理量大、环境友好,产品附加值高。该方法包括以下步骤:配料:将熔融或冷凝含钛高炉渣、含钛物料、硅石矿、添加剂加入熔炼炉;熔炼:利用熔炼炉进行熔炼,使其保持熔融状态;氧化:向熔炼炉内熔渣喷吹氧化性气体,或将熔渣倒入保温渣罐或保温地坑,向保温渣罐或保温地坑中熔渣喷吹氧化性气体,使渣中含钛物相转化为金红石相中;冷却:将氧化后熔渣在保温渣罐或保温地坑中保温,控制降温速率使熔渣冷却至室温,使金红石相长大;分离:最后将氧化改性凝渣经破碎、磨细,将金红石相分离出来,得到TiO2品位高的人造金红石。

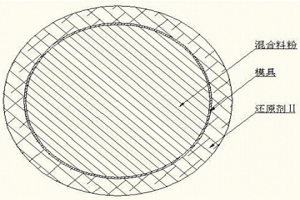

利用低品位钛铁矿生产酸溶性钛渣的方法 1100

 0

一种利用低品位钛铁矿生产酸溶性钛渣的方法，将钛铁矿经选别后获得的钛铁粉，与兰炭和冶金焦、硫酸钠和硫酸亚铁、助溶剂萤石或硼砂送入混料机内混匀得到混合料粉，与还原剂冶金焦、兰炭和白云石一起装入耐火罐中，装料时，混合料粉与还原剂相互不混合，最外层为还原剂，内层为实心混合料粉，装罐后进入隧道窑进行还原，经还原后的钛铁矿经颚式破碎机破碎后，经两段磨矿和两次磁选，得到高品位酸溶性钛渣。优点是：该方法工艺合理，相对于电炉熔炼法可降低生产能耗，成本低廉，并且可保证产品的回收率，适合大规模工业化生产。
