全部
▼
热搜：
657
0

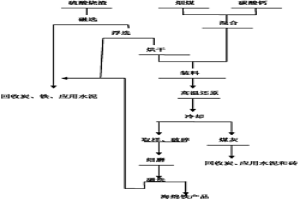

本发明涉及有色金属冶金领域，具体提供了一种用硫酸烧渣制备海绵铁的方法，以硫酸烧渣为原料，采用烟煤为还原剂，CaCO3为脱硫剂，采用同心管灌装方式装料或球粒混合方式装料，其中硫酸烧渣∶烟煤∶CaCO3的加料质量比为100∶34-35∶6-7；然后在1100℃-1200℃下焙烧3.5h～4.0h，再在保护气氛下急冷得焙烧矿，焙烧矿经过磁选得海绵铁；所述海绵铁全铁含量≥93.41％，金属化率≥96.38％，杂质除S含量≤0.016％，SiO2+Al2O3含量≤5.32％，达到国家标准。本发明利用硫酸烧渣直接生产海绵铁，没有烧结、炼铁工序，节约能源，且原料来源广泛。
758
0

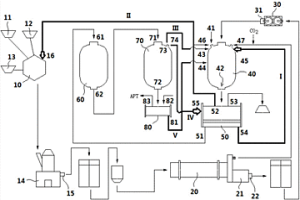

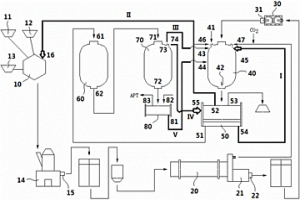

一种由钨矿物原料零废水排放制备APT的系统，其具有生料制备装置和熟料烧成装置，生料制备装置具有生料配制控制器，包括配料比例控制器和生料磨细粒度控制器。熟料烧成装置具有熟料烧成控制器，具有焙烧温度控制器、焙烧时间控制器、焙烧气氛控制器。浸出装置具有浸出剂入口、浸出浆液出口、反馈气体回收口、结晶浆液分离洗涤液回收口、渣相洗涤液回收口、晶种入口；固液分离装置，其具有浸出渣反馈口、洗液反馈出口、蒸发结晶冷凝水的接收口、晶种反馈口；结晶装置具有反馈至浸出装置的气体反馈口；结晶浆液的液固分离装置具有结晶母液返回至浸出装置的出口。本实用新型实现了废水零排放，达到了绿色冶金的技术水平。
636
0
本发明公开了一种含锰钒钛磁铁矿球团的制备方法，属于钢铁冶金领域，包括：(1)按照质量百分比进行备料：以钒钛磁铁精矿为主要原料，添加含锰物质，配加总量0.5～3％的粘结剂；(2)将钒钛磁铁精矿、含锰物质和粘结剂混匀，制成生球；(3)将所述生球干燥、预热，得到预热球；(4)将所述预热球进行焙烧处理，得到含锰钒钛磁铁矿球团矿。在添加含锰物质后，球团抗压强度显著提高，所需焙烧温度焙烧时间均有所降低，还原膨胀率下降，解决了钒钛磁铁矿球团存在焙烧温度高，成品球抗压强度低的问题。
584
0
本发明涉及一种同步制备物相纯α‑MoO3和β‑MoO3的方法；属于钼化工品及冶金炉料生产制备技术领域。本发明以工业氧化钼或纯三氧化钼为原料，经焙烧产生三氧化钼蒸气，一部分钼蒸气在高温段冷却凝华，形成物相纯α‑MoO3层，另一部分钼蒸气经抽风穿过α‑MoO3层和中温段的陶瓷过滤器，在低温段凝华生产物相纯β‑MoO3。本发明利用钼蒸气缓冷生成的α‑MoO3层和多孔陶瓷共同构筑的过滤系统，显著降低了α‑MoO3在低温段的夹杂，实现了钼蒸气缓冷同步制备纯α‑MoO3和β‑MoO3物相组成的产品。
本发明是一种以低品位含钒硅质页岩为原料，综合回收其中钒、铝、钾、硅有价组分的选矿冶金领域。其步骤是以低品位含钒硅质页岩为原料，先将含钒硅质页岩用浮选方法脱硅，钒精矿与过量的石灰石、碳酸钠均匀混合后在回转窑中高温焙烧，得到铝酸钾、铁酸钾、偏钒酸钙、原硅酸钙、二氧化碳等产物，将烧结产物在稀碱溶液中进行溶出，溶出液经脱硅净化后，在密闭容器中通入回转窑产生的二氧化碳气体进行碳化反应，析出Al(OH)3沉淀，脱铝溶液在酸性条件下水解沉淀得到粗钒，将粗钒用碱溶解，加入氯化铵得到偏钒酸铵，最后溶液为富钾、富钠溶液，经分步蒸发得到钾碱、钠碱。本发明彻底解决了石煤浸出渣堆存产生的环境污染问题。
646
0

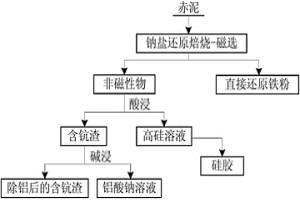

本发明涉及一种从赤泥中富集钪的方法，属于有色冶金技术领域。本发明以铝土矿生产氧化铝过程中产生的固体废物赤泥为原料。依次通过还原焙烧-磁选除铁、酸浸除硅、氢氧化钠溶液浸出除铝得到除铝后的含钪滤渣。本发明所提供的分步处理赤泥分离铁硅铝并实现钪富集的工艺，能够高效富集回收赤泥中的钪资源并综合回收铁、铝、硅等有价组分，为目前赤泥提钪工艺提供了一条新思路。同时，本发明工艺简单、钪损失量少、富集程度高，便于大规模的工业化生产应用。

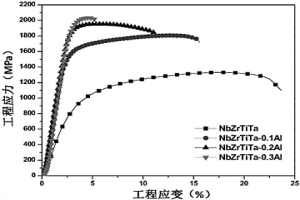

本发明公开了一种受载相变型NbZrTiTaAlx高熵合金及其制备方法和应用，所述NbZrTiTaAlx高熵合金主要由Nb、Zr、Ti、Ta和Al元素组成，各元素的摩尔比为Nb：Zr：Ti：Ta：Al＝a：b：c：d：x，其中a、b、c和d均独立的取值为[0.98,1.02]中的任意值，x＝0～0.3，还包括不可避免的杂质元素。其制备方法，包括以下步骤：将所述摩尔比的冶金原料在氩气气氛下进行电弧熔炼，熔炼电流为250A～700A，熔清后提升电流至600A以上，然后熄弧。本发明的NbZrTiTaAlx高熵合金具有高密度高强度高塑性和优异释能特性，可应用于含能结构材料中。
1047
0
本发明公开了一种搭配处理锌冶炼渣料的直接炼铅方法,是将锌冶炼渣料先进行第一段干燥,然后与含铅原料、熔剂一起进行配料,获得一种成分稳定的含铅炉料,再进行第二段干燥,干燥后进行球磨,然后与还原剂焦炭及熔炼返尘一起分别按预定计量并混合均匀后,连续从氧料喷嘴加入,与工业纯氧起进入炼铅炉内进行闪速熔炼,分别得到粗铅和次氧化锌,炉渣送烟化炉吹炼或水淬,含硫烟气送硫酸系统。本发明炼铅方法,工艺过程短,原料适应性强,能冶炼含Pb>25%的低品位炉料,同时能大量搭配处理锌冶炼渣料;本炼铅方法能在一座冶金炉内产出全部粗铅,渣含铅可以控制在3.5%以下,不需要采用鼓风炉或其它设备进行高铅渣还原。属于真正的直接炼铅或一步炼铅。
758
0

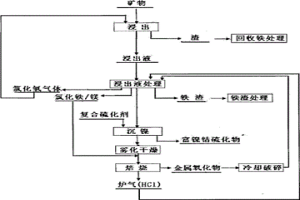

一种盐酸全闭路循环法从红土镍矿中提取有价金属的方法,属有色冶金;它以加工破碎的红土镍矿矿石为原料,工艺步骤包括氯化浸出、浸出渣回收铁、镍钴提取、母液雾化干燥、焙烧。本发明通过采用盐酸与金属氯化物混合溶液作为浸出剂在适当的加温与压力的条件下对红土镍矿进行浸出采用复合硫化剂沉淀镍钴,镍钴综合回收率高;并实现了水与盐酸在处理红土镍矿时盐酸的闭路循环,无废水排放,对环境友好;还实现了红土镍矿中镍、钴、铁、镁资源的综合利用;对生产过程中余热与残余酸的回收利用,实现资源高效利用与清洁生产。
828
0
高电阻高活性电炉炉料及其制法属于化工、冶金电炉熔炼生产领域。本发明是将矿物原料、还原剂和熔剂添加有机复合粘结剂混匀后,经压制成型为综合团矿,干燥后用于电炉熔炼,综合团矿粒度均匀,料层透气性好,比电阻大,机械强度高,热稳定性好,粒度均匀,可有效地防止电炉发生刺火塌料,与现有技术相比,操作电压可提高20%以上,电极插入深度增加3～8倍,节电20～40%,产量提高一倍以上,提高产品质量,节约原材料消耗。本发明适用于矿热炉、电弧炉熔炼金属、铁合金属、铝合金、工业硅以及黄磷等。
631
0
高含钪量铝钪合金靶材及靶材前级材料制备方法，步骤包括（1）制取自耗熔炼的坯棒：将铝颗粒与块状钪混合后压坯，获得坯棒；该坯棒的密度是60%—70%，铝颗粒与块状钪的用量为坯棒合金化后合金中钪含量为30at%—45at%；（2）自耗熔炼：将坯棒置入自耗真空电弧熔炼炉进行自耗熔炼，获得粗坯；（3）电子轰击熔炼炉熔炼：将所述粗坯置入电子轰击熔炼炉进行熔炼，获得高钪铝钪合金靶材或粉末冶金制靶前级材料。本发明通过集成创新工艺，克服了现有技术工艺存在的诸多缺陷，利用各相关工艺的优点实现协同作用，可以制备出高品质的高钪铝钪合金靶材，或为粉末冶金法制备高钪铝钪合金靶材提供优质前级材料。
本发明涉及钠离子电池材料制备领域，具体涉及一种通过冶金思路制备高质量钠离子电池正极材料的方法。本发明所述的一种含钒矿料制备钠离子电池氟磷酸氧钒钠正极材料的方法，含钒矿料与钠化剂经钠化焙烧，随后碱浸，得富集有VO3‑的浸出液；向浸出液中添加磷源，预反应后再经热处理，得到磷酸氧钒；将氟源、钠源、磷酸氧钒混合得混合物，随后在保护性气氛、650～900℃下烧结，即得钠离子电池氟磷酸氧钒钠正极材料。本发明创新地利用所述的钠化焙烧‑碱浸工艺获得钒，并配合所述的预反应转型工艺，从而实现含钒矿料的处理并产出高电学性能的正极材料。
915
0
本发明公开了一种处理贫镍红土矿提取镍钴的方法,具体是采用预还原焙烧-氧化浸出法处理贫镍红土矿,从贫镍红土矿中提取镍、钴等有价金属。贫镍红土矿经矿物处理、高温还原焙烧、弱酸性氧化浸出,以及从浸出液中提取镍和钴、浸出剂回收等工艺步骤,实现镍、钴有价金属的经济、高效提取及冶金体系的闭路循环与综合利用。
1027
0

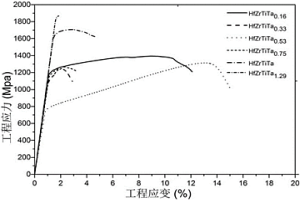

本发明公开了一种HfZrTiTax高熵合金及其制备方法和应用。HfZrTiTax高熵合金主要由Hf、Zr、Ti和Ta元素组成，Hf、Zr、Ti和Ta的摩尔比为1∶1∶1∶0.16～1.29。制备方法包括(1)称量冶金原料；(2)将冶金原料置于电弧炉内进行合金熔炼，起弧电流为250A，熔炼电流为250A～450A，熔清后搅拌30s～60s，并保持熔清时间5～6分钟，待合金快速冷却后将其翻转，如此重复合金熔炼过程5～6次，得到HfZrTiTax高熵合金。本发明的HfZrTiTax高熵合金具有优异释能特性和高强高密高硬度性能，可应用于含能结构材料中。
867
0
本发明涉及有色冶金中的铝电解，特别是预焙铝 电解生产中的炭阳极，其特征在于：预焙炭阳极中的添加剂含 量(重量百分比)是：0.8－1.8％，其中 AlF3占整个添加剂组分的40－ 60％(重量百分比)， MgAl2O4占30－40％(重量百分比)；将改性预焙阳极生块置于 焙烧炉中焙烧，在阳极焙烧的同时完成添加剂的合成，即制备 成改性预焙阳极，本发明改善了阳极的化学和电化学性能，使 阳极在工作过程中达到降低电耗与炭耗、提高铝电解电流效 率、减少了电解过程中氟化铝添加量，稳定了电解操作。
1078
0
本发明公开了一种高钼镍矿浮选前的预处理方法,在浮选前对矿样进行焙烧预处理,使其中的钼均转化为晶质硫化钼。焙烧采用在高温下将矿样放入炉中,使其中的钼转化为非晶质硫化钼,在降低一些温度,保温一段时间,使钼以晶质态结晶。所得的焙烧样进行磨矿及浮选试验。采用本发明技术处理3～4%的高品位镍钼矿,使其中的钼均转化为晶质态的硫化钼,焙烧产品经浮选后可以得到镍钼品位为6～8%、回收率大于80%的镍钼混合精矿,完全达到作为选冶联合流程中冶金原料的要求,为高效利用我国镍钼矿资源提供了新途径。
625
0
本发明涉及一种从镍钼矿冶炼渣中浸出镍的方法,属于冶金技术领域。该方法由镍钼矿冶炼渣的密闭还原焙烧和密闭还原焙烧渣的浸出两个过程组成。首先,将碳质还原剂与烘干的镍钼矿冶炼干渣混合均匀放入容器盖好后,在电炉中加热密闭还原焙烧,得到含镍的简单易溶化合物的还原渣。然后,用硫酸溶液浸出密闭还原焙烧渣中的镍以及其它元素。最后,将浸出液过滤除去滤渣后得到含杂质的硫酸镍溶液。本发明能显著提高镍钼矿冶炼渣中镍的浸出率,而且操作简单、工艺条件易控制,适宜于工业化生产要求。
912
0
一种钨矿物原料的冶金系统，生料配制时，含钙物质的加入量至少为按使钨矿物原料中的钨生成Ca3WO6和/或Ca2FeWO6和/或Ca2MnWO6理论量的1.0倍，配入的矿化剂为氟化物，优选地为氟化钙，氟化钙的加入量为干钨矿物原料量的0.5-7质量％；焙烧窑的生料焙烧温度不低于500℃；焙烧时间为0.5-8.0h；浸出装置具有浸出剂入口、浸出浆液出口、反馈气体回收口、结晶浆液分离洗涤液回收口、渣相洗涤液回收口、晶种入口；浸出浆液的固液分离装置，其具有浸出渣反馈口、洗液反馈出口、蒸发结晶冷凝水的接收口、晶种反馈口；结晶装置具有反馈至浸出装置的气体反馈口；结晶浆液的液固分离装置具有结晶母液返回至浸出装置的出口。本发明实现了废水零排放，达到了绿色冶金的技术水平。
761
0
本发明公开了一种废旧锂离子电池中有价金属回收的方法，包括以下步骤：将废旧锂离子电池与碳粉混合后，入回转窑进行低温还原性焙烧，低温还原性焙烧时控制焙烧温度不超过900℃，得到焙烧产物，碳粉用量不超过废旧锂离子电池质量的30%；将焙烧产物与造渣剂混合，得到混合物料，混合物料中焙烧产物的质量至少占10%；将混合物料投入到电炉中熔炼，熔炼产出含有价金属的合金和含CaO、SiO2的炉渣。本发明具有设备简单、投资运营成本低、易于推广、工艺能耗显著降低、有价金属回收率高等显著优势。
987
0
本发明公开了一种含硫化锑物料熔盐电解的方法及装置。将含硫化锑物料与惰性熔盐混合置于电解装置中升温电解熔炼，熔炼过程中吹入惰性气体搅动熔池，随着低温熔盐电解的进行，装置内下层逐渐富集得到液态锑熔体层，在烟气收集装置中逐渐富集得到单质硫磺。本发明强化熔盐离子传质，一步产出高品位锑及单质硫，避免传统火法锑冶炼低浓度SO2污染环境的问题。具有能耗低、锑直收率高、清洁环保的优点。本发明的装置简单实用，配套使用处理硫化锑精矿能获得好的锑、硫提取冶金效果。
985
0
本发明公开了一种高温相转化法处理熔盐氯化废渣的方法，包括以下步骤:(1)熔盐氯化废渣出炉后，在保温下进行固液分离，获得未反应的残渣返回熔盐氯化炉中；(2)获得滤液输送至已预热的高温反应炉中，升温至设定温度，然后加入添加剂进行反应，与氯化钙、氯化镁难挥发氯化盐生成沉淀；(3)将反应产物进行固液分离，获得滤液即为氯化钠为主的熔盐，循环进入氯化炉；沉淀排渣后，可用作建材原料或制磷肥原料。本发明的高温相转化法处理熔盐氯化废渣的方法，采用火法冶金方法处理熔盐氯化废渣，结合生产现状，生产效率比水溶法高，从熔盐氯化废渣中获得新熔盐的简洁方法；能实现熔盐的循环利用，大幅降低熔盐氯化工艺持续补充新盐的成本问题。
977
0
本发明涉及一种高效利用铜锌矿的选冶联合工艺，在选矿阶段，铜锌混合矿原矿通过破碎、磨矿和分级等工艺达合适粒度后，利用混合浮选，得到回收率较高的铜锌混合精矿；然后，在铜锌分离阶段，将上述步骤所得铜锌混合精矿进行调浆、脱药处理，预备进行生物浸出或化学浸出。根据所使用的浸出方法，调控浸出体系的电位、pH值、矿浆浓度、温度、浸出药剂配比、浸矿微生物种类及浓度，最终实现铜锌混合精矿中锌的选择性溶出。得到铜精矿及含锌离子的浸出液；最后，经湿法或火法冶金工艺处理，最终得到金属铜和金属锌。本发明的工艺，流程简单、技术完善、综合回收率高、铜锌分离彻底、成本较低，有利于实现工业化应用。
776
0
本发明属于火法冶金技术领域，公开了一种含重金属污酸渣资源化利用的方法。该方法利用污酸渣中的钙元素作为冶炼熔剂，将含重金属污酸渣分别加入铅冶炼氧化炉和还原炉进行配料，在实现了渣中重金属的回收的同时，增强了铅冶炼炉对污酸渣的消纳能力，减少了石灰石在冶炼过程中的用量，解决了污酸渣的堆存问题。该方法实现了含重金属污酸渣的无害化和资源化，同时该方法工艺简单，绿色环保，并充分利用现有工艺，无额外处理成本。
639
0
本实用新型涉及一种有色冶金领域的火法冶金设备，具体是一种富氧侧吹连续烟化炉，包括炉缸、炉身和炉顶，炉缸内设有至少两根冷却水管，炉顶设有至少两个固态加料口，炉身包括由上到下布置的至少三层水套，底层水套两侧分别设有至少两个一次风嘴，顶层水套两侧分别设有至少两个二次风嘴，且顶层水套一端设有液态加料口；炉缸内冷却水管之间浇注耐火浇注料，炉缸内一端设有虹吸室，虹吸室一端上部设有排渣口，虹吸室一端底部设有放铅口。本实用新型作为一种富氧侧吹连续烟化炉，具有作业环境好、能耗低、作业连续、劳动强度低等优点，同时适用于固态物料。
596
0
本发明属于火法冶金技术，具体涉及一种用于湿法锌冶炼除锰剂的制备方法和设备。一种生产除锰剂的设备，包括沸腾炉、旋风及陶瓷管收尘器和水冷圆筒，所述沸腾炉包括炉体，顶部设有沸腾炉排气口，底部设有沸腾炉进料口、沸腾炉进气口和沸腾炉出料口；所述沸腾炉出料口与水冷圆筒连通；旋风及陶瓷管收尘器设有烟尘进气口、烟尘出料口和出气口；所述沸腾炉排气口连通烟尘进气口；所述出气口与外界大气连通；烟尘出料口与沸腾炉进料口连通。本发明采用的沸腾炉产出的烟尘率较高，烟尘返回沸腾焙烧以提高烧成转化率。本发明锰酸钠烧成转化率可达90%以上。
658
0
本发明公开了一种利用废玻璃从含钨原料中提取钨的方法，该方法是将含钨物料和废玻璃经过研磨粉碎后与钠盐混合，进行焙烧，得到烧结料；所述烧结料经过磨矿后，用水浸出，得到含钨浸出液；该方法采用废玻璃将传统钨矿火法冶金过程中的石英进行替换，可以提高钨浸出率，且操作简单、对原料要求低、运行费用低，解决了传统钠化焙烧过程中石英固定钙镁的低效问题，也是一种大规模消纳废玻璃的有效手段。
648
0
本发明涉及火法冶金领域, 特别是一种高效实现 脆硫铅锑矿中主要有价金属分离的工艺及装置, 包括粗合金的 制取, 粗合金的提纯和合金的分离, 脆硫铅锑矿经过焙烧炉脱硫生产焙砂和氧粉, 富产高浓度SO2制酸, 将焙砂、氧粉等混合压球进鼓风炉生产得粗合金, 再经反射炉对粗合金提纯, 脱除砷、锡等杂质, 然后投入隔焰坩埚式锑白炉熔炼, 控制熔体温度为660±20℃, 实现铅锑分离, 达到无添加剂高效提纯锑制取三氧化二锑, 锑白炉分离出来的铅送电解得1#电铅, 而阳极泥则送银炉提炼得到银, 本发明基于对现有技术的改进和创新, 提供了一套合理的工艺流程和相应装置, 用以处理脆硫铅锑矿, 高效分离回收其中的铅、锑、银等有价金属。
920
0
本发明涉及一种废杂铜火法连续精炼直接生产高纯无氧铜的方法，属有色金属冶金技术领域。本发明以废杂铜为原料，分析每批原料的成分特点后，配成混合料，所述混合料中铜元素的质量百分含量≥93%；再将偏磷酸盐或五氧化二磷以及熔剂加入混合料中，进行氧化精炼，氧化完成后、静置、扒渣，然后在搅拌状态下，依次进行还原精炼和精炼剂精炼，得到含铜量≥99.95%、氧含量＜0.003%的高纯无氧铜，将其拔丝后，所得铜丝的电阻率在0.017241Ω/(mm)2以下，即相对电导率在100%IACS以上。发明适应性强，对不同成分的废杂铜原料都适用，精炼效果明显，精炼后可直接制杆，较传统火法熔炼-电解精炼-阴极铜净化过程相比的有益效果在于：缩短了流程，降低了成本，节约了能量，实现了连续作业。
中冶有色为您提供最新的湖南长沙有色金属冶金技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年08月01日 ~ 03日
2024年08月07日 ~ 09日
2024年08月13日 ~ 15日
2024年08月14日 ~ 16日
2024年09月20日 ~ 22日
