云南昆明有色金属火法冶金技术理论与应用

铝-空气电池用八元铝合金阳极的制备方法 972

 0

本发明涉及一种铝-空气电池用八元铝合金阳极的制备方法，属于冶金与材料加工技术领域。该阳极包括铝-锰中间合金制备、铝-镁中间合金制备、铝-锂中间合金制备、铝-锂-锰-镓-铟-锡-镁-铋合金的熔炼、浇铸、冷变形加工和热处理几个步骤。具体是以金属纯铝、纯锂、电解锰粒、镁粒、高纯镓、高纯铟、高纯锡、高纯铋为原料，先制备得铝-锰中间合金、铝-镁中间合金和铝-锂中间合金，经过熔炼、合金化，浇铸、轧制过程制备得铝-锂-锰-镓-铟-锡-镁-铋合金。该发明工艺制备了一种高性能的新型铝空气电池用八元铝合金阳极，提高了阳极的能量密度，降低了阳极的析氢速率，提高了阳极的利用率，工艺简单，生产成本低。

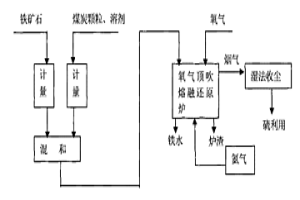

熔融还原炼铁方法 569

 0

一种熔融还原炼铁方法。本发明涉及一种在一个反应炉内直接熔融还原炼铁的方法,属于冶金熔炼领域。本方法是将喷枪从炉顶中心插入炉内,喷枪口悬挂在熔渣层上部,枪位根据冶炼所处的具体时期相应上下调整,熔炼的燃料、空气及富氧氧气通过喷枪喷入熔池,铁矿石粉、熔剂等炉料从炉顶进料口加入,氮气从炉底直接吹入溶池,氧气顶吹与氮气底吹的共同作用应达到熔池处于搅动状态,冶炼产生的烟气经过余热锅炉后换热后送到后续工序。本发明反应速度快,可缩短反应时间,物料混合较均匀,可减少污染物的产生,且可强化热量、质量的传递,大大提高生产效率,工艺技术灵活,可降低投资成本。

铜渣炉内还原贫化的方法 976

 0

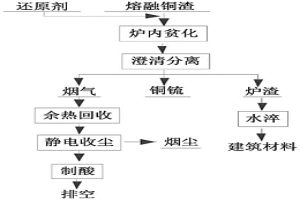

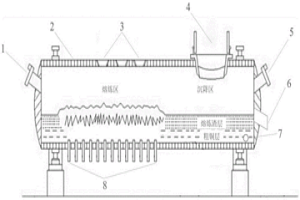

本发明涉及一种铜渣炉内还原贫化的方法，属于冶金技术领域。其步骤如下：当底吹炉熔炼区产生的熔渣厚度为25～55cm时，通过喷枪向沉降区的高温熔融铜渣喷吹还原剂；在高温熔融铜渣的余热下，由还原剂对沉降区的熔融铜渣进行炉内还原贫化处理；铜渣经还原贫化后，澄清分离获得下层冰铜和上层贫化炉渣，下层冰铜进入吹炼工序。本发明铜锍品位大于70％，贫化炉渣中铜含量小于0.35％；本发明铜渣炉内还原贫化的方法可以提高铜渣还原贫化的效率，取消了电炉贫化工序，缩短了熔炼流程，提高了冶炼效率。

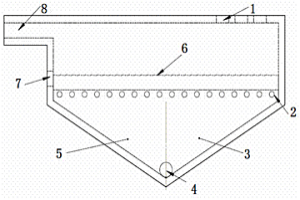

风煤吹炉和利用风煤吹炉冶炼脆硫铅锑矿的方法 909

 0

本发明公开了一种风煤吹炉和利用风煤吹炉冶炼脆硫铅锑矿的方法，属于有色金属冶金技术领域。该风煤吹炉，包括炉身、进料口、风煤口、合金出口、渣口和烟尘出口，所述炉身呈柱体，炉身底部呈锥形，炉身被划分为熔炼区和炉渣贫化区，熔炼区对应的炉身顶部设有进料口，炉渣贫化区对应的炉身侧部设有烟尘出口，炉身锥形底部口设有合金出口，炉身中的炉渣形成渣线，渣线水平线附近且与烟尘出口同侧的炉身侧边设有渣口，渣口与合金出口之间的炉身前后两侧之间对称设有风煤口。并直接利用该风煤吹炉对脆硫铅锑矿进行冶炼，本发明克服了现有脆硫铅锑矿冶炼方法的缺陷，缩短冶炼流程，提高金属回收率，节约生产成本，改善作业环境。

从废旧含钴锂离子电池回收钴铜铁的方法 825

 0

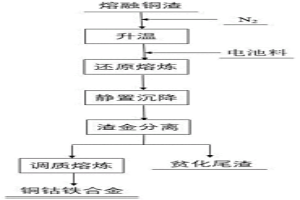

本发明公开一种从废旧含钴锂离子电池回收钴铜铁的方法，属于冶金技术领域。本发明所述方法利用转炉铜熔渣的显热及既有渣系，以及废旧含钴锂离子电池中负极碳材料及铝箔载流体的高温还原特性，实现自还原熔炼，减少渣中磁性铁含量，降低渣粘度，将渣中氧化态铜及电池热解产物氧化钴还原，实现铜渣贫化及废旧锂离子电池回收相结合的自还原熔炼，获得铜钴铁合金，产出低含铜贫化渣。本发明所述方法操作简单，适应性强，且可根据需要处理与铜渣性质相似的渣系，便于综合回收Cu、Co、Fe等金属元素。

耐热疲劳的耐磨层状颗粒增强复合材料的制备方法 1024

 0

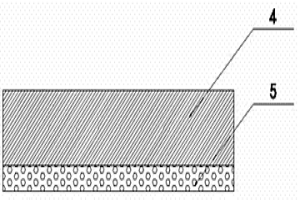

本发明提供一种耐热疲劳的耐磨层状颗粒增强复合材料的制备方法，通过将镍基自熔合金粉末与硬质陶瓷颗粒混合均匀，加入粘结剂，制成预制块，然后采用常规砂型铸造或消失模铸造，再熔炼基材金属材料至浇注温度后，将其浇注入放有所得预制块的型腔中，室温冷却凝固，经清砂处理，即得到由耐热疲劳的层状复合耐磨层、冶金过渡层、基材金属层组成的耐磨层状颗粒增强复合材料。本发明的复合制备工艺可控性强，操作简便，成品率高，整体性能高，生产质量稳定，耐热疲劳的层状复合耐磨层与基材金属层形成良好的冶金结合，能广泛应用于矿山、电力、冶金、煤炭、建材等耐热疲劳及耐磨领域，便于工业化大规模生产。

强化顶吹炼铅的方法 888

 0

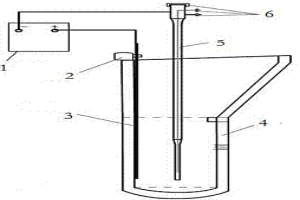

一种强化顶吹炼铅的方法，涉及延长顶吹熔池熔炼的喷枪寿命和节能，具体为一种强化顶吹炼铅的方法，属于重有色金属冶金领域。在顶吹熔炼炉内沿炉内壁插入钢芯硅碳棒，将炼铅使用的喷枪与直流电源负极相连，钢芯硅碳棒与直流电源的正极相连，组成电化学强化顶吹炼铅系统，在顶吹炼铅炉中加入铅矿和铅渣，将炼铅炉温度升至1050℃～1250℃，并按阴阳极距离每米压降为3V～45V施加直流电场，插入通空气的喷枪，上下移动喷枪，使喷枪渣线上部挂渣，稳定枪位，直至熔炼完成。

基于电容层析成像系统的顶吹气泡在粘性流体中可视化实时监测方法及应用 690

 0

本发明涉及一种基于电容层析成像系统的顶吹气泡在粘性流体中可视化实时监测方法及应用，属于冶金工业技术领域。通过电容层析成像系统装置测量已标定的熔池熔炼顶吹传感器电容极板间电容值；将测量得到的电容值进行归一化处理；将经归一化电容值进行平滑处理；将经平滑处理电容值采用线性反投影图像重建算法建出气泡在熔体内分布图像。当熔体为熔池熔炼金属物料熔体时，基于电容层析成像系统能应用在熔池熔炼顶吹实时监测气泡运动状态。本方法具有非辐射、非侵入、响应速度快、结构简单等优点。

生产铁硫合金的方法 767

 0

本发明涉及一种生产铁硫合金的方法，属于有色冶金技术领域。将冰铜吹炼过程产出的吹炼渣、硫铁矿和煤基还原剂送入侧吹贫化转炉，在温度为1150℃～1300℃进行一段弱还原熔炼，弱还原熔炼结束排渣后得到溶解了冰铜的Fe‑S‑O熔体；将得到的溶解了冰铜的Fe‑S‑O熔体在温度为1150℃～1300℃进行二段强还原熔炼，制备得到铁硫合金。本发明制备得到的铁硫合金为Fe‑FeS合金，利用吹炼热渣为主要原料来生产铁硫合金，综合回收了吹炼渣里的有色金属和黑色金属，能耗低，合金的加工成本低。

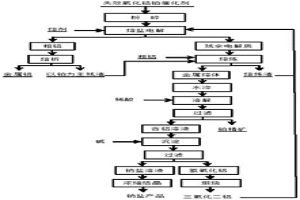

从失效氧化铝铂催化剂中富集铂联产金属铝的方法 894

 0

本发明公开了一种从失效氧化铝铂催化剂中富集铂联产金属铝的方法，涉及稀贵金属冶金技术领域，包括如下步骤：将失效氧化铝铂催化剂与熔剂进行电解反应得粗铝和残余电解质；将粗铝进行熔析得金属铝和残渣；将残渣、部分残余电解质和部分粗铝一起熔炼得熔炼渣和金属熔体；将熔炼渣返回铝电解槽中，金属熔体进行水淬处理；将水淬产物与稀酸反应得铂精矿和含铝溶液；将含铝溶液与氢氧化钠反应得氢氧化铝和钠盐溶液；将氢氧化铝煅烧得三氧化二铝返回铝电解槽中，将钠盐溶液浓缩结晶得钠盐产品。本发明的方法实现了失效氧化铝铂催化剂中回收铂铝，铂和铝回收率分别大于98.0％和92.0％，铂富集倍数大于120倍，铝产品纯度大于98.0％。

电弧汽化法生产高熔点合金或陶瓷粉末的装置 1027

 0

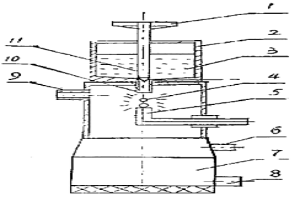

本实用新型涉及一种电弧汽化法生产高熔点合金或陶瓷粉末的装置,属粉末冶金与机械制造交叉学科的技术领域。该装置由高温熔炼炉(2)、电弧气化装置、和将高温熔炼炉(2)与电弧气化装置连接为一体的石墨管(10)组成;其中,置于高温熔炼炉(2)中的控制杆(11)由控制盘(1)、耐热钢螺旋(12)、钨钼合金芯棒(13)及氧化物陶瓷外层(14)组成。本装置具有结构简单,易操作,不仅可以制取金属或合金粉末,而且也可以制取金属与碳氮化物合成的复合粉末和氧化粉末,所制出的粉末60%可达到纳米粒级,粉末的纯度及其他质量指标易控制等优点。本装置适用于制造中高熔点金属及其氧化物和氮化物粉末。

高纯锡的制备方法 806

 0

本发明涉及一种高纯锡的制备方法，属于冶金技术领域。其主要特征在于采用全物理法制备高纯锡。首先将粗锡在压力小于15Pa，在蒸馏温度为1300℃~1600℃条件下保温40~80min，得到真空锡；将得到的真空锡进行区域熔炼，保持熔炼区域由惰性气体保护，控制区熔速度0.4mm/min~0.8mm/mim，经过10~20次区域熔炼可得到5N以上高纯锡。本方法原料范围广（含锡二次资源、粗锡等），生产过程无污染、流程短、工艺简单，并且可以回收粗锡中其他金属。

碱铵硫耦合法处理湿法炼锌废渣的方法 692

 0

本发明公开一种碱铵硫耦合法处理湿法炼锌废渣的方法，涉及碱铵硫耦合的清洁冶金方法综合利用湿法炼锌废渣铅银渣和铁矾渣的方法，也可用于处理其它类型的含铅锌的复杂废料，属于冶金危险固体废渣处理领域。先中温焙烧湿法炼锌废渣，然后碱浸，再将碱浸渣用氯化铵浸出，得到的碱浸液用锌粉置换得到含锌、铜、铅、银和镉的渣和溶液，再将溶液采用硫化物进行沉淀，得到硫化锌产品和氯化铵溶液；或者是将氯化铵浸出后得到的浸出液直接采用沉淀剂处理过滤后得到含铜银的硫化铅锌精矿和氯化铵溶液。本方法可有效地综合回收湿法炼锌废渣中的有价金属资源，同时使终渣无害化，并资源化，可实现良好的环境效益和经济效益。

从锌蒸馏残渣中回收锗的方法 581

 0

本发明涉及湿法冶金技术领域，具体地说是一种从锌真空蒸馏残渣中回收锗的技术，其特征在于先采用盐酸溶液浸出锌蒸馏残渣中的活泼金属元素，然后采用过氧化氢作为氧化剂氧化溶解浸出锌蒸馏残渣中难与盐酸反应的化学元素，对处理后的溶液再加入氯酸钠进一步氧化过氧化氢未能完全氧化的化学元素，然后进行盐酸蒸馏提取锗。本工艺工艺流程简短，设备要求简单，工艺过程易于控制，成本较低，由于避免了使用剧毒的氯气，避免了氧化焙烧，因而也减少了锗的氯化及焙烧损失，所以回收率较高，同时安全性也较高，处理废液经中和后可达标排放，从而避免了对环境的影响。

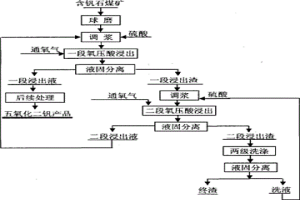

从含钒石煤矿中浸取钒的方法 1008

 0

本发明涉及一种从含钒石煤矿中浸取钒的方法,属于稀有高熔点金属的湿法提取冶金技术领域。该方法采用两段氧压酸浸的工艺通过将石煤矿磨细处理后,与硫酸溶液调浆,进入压力釜中进行通氧气酸浸,在氧气和硫酸的作用下,矿样中的低价钒被氧化转化至可溶性的四价钒,将传统“焙烧—浸出”工艺中的焙烧、收尘、浸出等工序集中在加压浸出过程中完成,使工艺简化,过程强化,因此反应时间被大幅度减少,实现含钒石煤矿的高效直接浸出,经两段氧压酸浸出后钒浸出率可达86%以上。

从失效汽车尾气净化催化剂中回收稀土及铂族金属的方法 843

 0

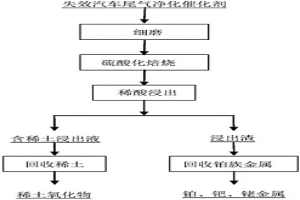

本发明公开了一种从失效汽车尾气净化催化剂中回收稀土及铂族金属的方法，该方法包括以下步骤：(1)细磨；(2)硫酸化焙烧；(3)稀酸浸出：将步骤(2)所得焙烧产物采用稀硫酸浸出，过滤分离后，获得硫酸稀土溶液及含铂族金属不溶渣；(4)回收稀土：往步骤(3)所得的稀土溶液添加硫酸钠，生成硫酸稀土复盐沉淀，制备镧铈稀土氧化物；(5)回收铂族金属：将步骤(3)所得的不溶渣采用盐酸+氯气浸出铂族金属，浸出液通过现有分离、提纯精炼工艺处理，分别获得铂族金属铂、钯、铑金属。与现有技术相比，采用本发明可有效从失效汽车催化剂中回收稀土及铂族金属，本方法简单易行，所需设备均为冶金领域成熟通用设备，生产成本低。

钛渣改性的方法 816

 0

本发明公开了一种钛渣改性的方法, 该方法以钛渣为原料，通过机械活化、高温焙烧、球磨，破坏钛渣中黑钛石和固溶体的结构，钛渣中的TiO2、Al2O3、SiO2等在焙烧熔盐体系里溶解生成相对应的盐类，使钛渣的后续处理变得容易。本发明工艺流程短、设备投资少、能耗低，副产物较少, 环境污染小, 符合节能减排与清洁冶金的要求。

钛铁矿盐酸浸出制备人造金红石的工艺 890

 0

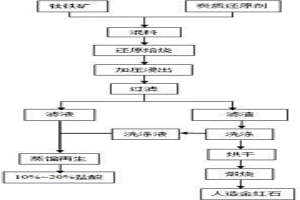

本发明涉及一种钛铁矿盐酸浸出制备人造金红石的工艺，属于冶金技术领域。本发明以品位为45~52%的钛铁矿为原料，配入炭质还原剂还原焙烧、加压浸出、过滤、煅烧、盐酸再生等方法，从而有效的实现钛铁矿脱杂、盐酸循环利用以及人造金红石的制备。本发明的主要技术要点是对钛铁矿配入炭质还原剂后混合均匀，进行还原焙烧，提高硅、铁、钙、镁等杂质的浸出率；对浸出母液蒸馏再生形成盐酸，并返回浸出过程中使用；加压浸出过滤后滤渣通过煅烧，即可得到人造金红石。本发明具有浸出速度快，除杂能力强，产品品位高，盐酸可实现循环利用的优点，并且工艺技术、设备、经济和环保方面都比较适宜工业化生产。

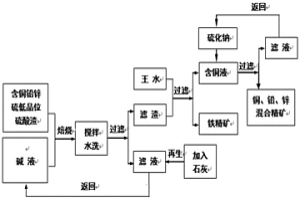

含铜、铅、锌、硫的低品位硫酸渣综合利用的方法 968

 0

本发明公开了一种含铜、铅、锌、硫的低品位硫酸渣综合利用的方法，属于选矿冶金技术领域。本发明的综合利用方法包括碱液焙烧、搅拌‑水洗、酸浸、硫化钠沉淀四个过程，碱液焙烧在低温下实现了难溶性硅、铝等脉石矿物向可溶性的硅、铝矿物的转变，并通过搅拌‑水洗后而被脱除，从而显著提高了物料中铁的品位，王水浸出过程有效的实现了物料中硫和有色金属铜、铅、锌的脱除，提高了物料中的品质，并通过硫化钠沉淀，实现有色金属铜、铅、锌的综合回收。该方法工艺简单，可获得铜、铅、锌混合精矿和高铁品位、低硫含量的铁精矿。本发明有效地实现了低品位硫酸渣中有价元素的综合利用。

从铜阳极泥中分离硒碲砷铜铅银及富集金的方法 1069

 0

本发明公开了一种从铜阳极泥中分离硒碲砷铜铅银及富集金的方法，涉及稀贵金属冶金技术领域，包括如下步骤：将铜阳极泥低温氧化焙烧得到的焙烧产物与氢氧化钠反应得含硒碲砷浸出液和碱浸渣；浸出液与石灰水反应得含硒碲溶液和砷酸钙渣；碱浸渣与硫酸反应得硫酸铜和酸浸渣；将硫酸与含硒碲溶液反应得碲酸和含硒溶液；将酸浸渣与硝酸反应得硝酸银溶液和铅金渣；将硝酸银与盐酸反应得氯化银和硝酸；将铅金渣与碳酸钠溶液反应得碳化渣和硫酸钠溶液；将碳化渣与硝酸反应得硝酸铅溶液和含金富集物；将硝酸铅溶液与硫酸反应得硫酸铅和硝酸溶液。本发明目的是解决现有从铜阳极泥中回收金属方法存在成本高、回收金属单一、综合回收效果差等问题。

铝电解废阴极炭协同处置共伴生多金属低锡资源的方法 953

 0

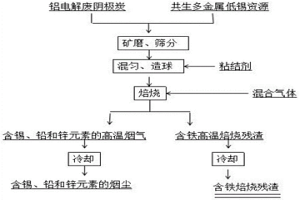

本发明涉及冶金和废弃物综合利用技术领域，提供了一种铝电解废阴极炭协同处置共伴生多金属低锡资源的方法，利用铝电解废阴极炭中含有的固定碳成分作为还原剂，在焙烧条件下，将共伴生多金属低锡资源中含有的锡、铅、锌和铁元素的高价氧化物还原成低价氧化物或单质，其中锌以单质形式挥发，而锡和铅主要与共伴生多金属低锡资源中含硫矿物反应，转化为挥发性的硫化物。因此，共伴生多金属低锡资源中的锡、铅和锌以高温烟气的形式得到提取；而共伴生多金属低锡资源中的铁元素，以焙烧残渣的形式得到富集，最终实现了锡、铅、锌和铁的有效分离和废阴极炭的资源化利用。

熔盐电解铁粉和二氧化钛混合物制备高钛铁的方法 608

 0

本发明涉及一种熔盐电解铁粉和二氧化钛混合物制备高钛铁的方法，属于有色金属冶金技术领域。在室温下，将Fe粉、TiO2粉末和造孔剂NH4HCO3混合均匀，压制成圆柱状块体；将圆柱状块体在氩气保护气氛下焙烧得到电解阴极；将等摩尔比的NaCl和CaCl2混合盐升温至完全熔融态得到熔融盐；在惰性气氛下，将经焙烧得到的柱状块体作为阴极，石墨棒作为阳极，以熔融盐为电解质，控制槽电压3.0~3.2V，电解3~5h后，冷却至室温，取出阴极电解产物，经去离子水冲洗和干燥后，得到高钛铁粉末。该方法的目的在于解决高钛铁成产过程中反应温度高、杂质难以去除、能耗高等问题。

锌冶炼渣中有价金属综合回收的方法 984

 0

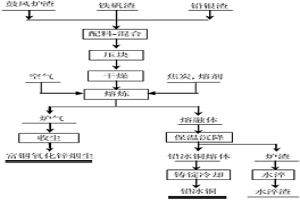

本发明涉及一种从锌冶炼渣中综合回收有价金属的方法，属于冶金化工技术领域。工艺步骤为：鼓风炉渣、铁矾渣和铅银渣按质量比为1~2:2~4:1进行配料，混合后压团、干燥；团块、焦炭、熔剂按质量比4~8:0.5~2:1在造锍熔炼炉中1050℃~1400℃熔炼；熔炼炉气经收尘得到富铟氧化锌烟尘，熔融体在1000℃~1400℃保温沉降得到铅冰铜和无害化炉渣。本发明采用一步熔炼的方法实现锌冶炼渣中有价元素的同步富集和回收，具有工艺流程简单，有价金属综合回收率高、清洁高效的特点。

富氧底吹一步炼铜的方法 664

 0

本发明属于有色冶金技术领域，提供了一种富氧底吹一步炼铜的方法。本发明将铜精矿、熔剂和燃料混合，采用富氧变频底吹进行熔体混沌搅拌熔炼；所述富氧变频底吹的气体为富氧空气；富氧空气的流量为变频调控流量；变频调控流量符合公式1：式1中，μ＝4，xt为瞬时流量，xmax为最大流量；所述富氧空气的流量波动为‑20％～20％。本发明采用富氧变频底吹进行熔体混沌搅拌熔炼，能够减少Fe3O4的生成，降低熔炼渣粘度，减少了泡沫渣的生成；同时，富氧变频底吹实现了熔体混沌搅拌，增强了熔炼过程的传热传质效果，提高冶炼效率，防止了泡沫渣的产生。

利用微硅粉生产硅铁合金的方法 935

 0

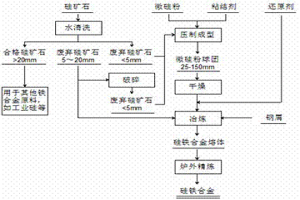

本发明涉及一种利用微硅粉生产硅铁合金的方法，属于硅铁合金及工业硅技术领域。首先向微硅粉和小颗粒硅石中加入粘结剂和水混合均匀后，压制成球团；然后在还原气氛下，将上述步骤得到的球团干燥，将干燥后的球团和碳质还原剂装入冶金炉中，球团和碳质还原剂在从冶金炉炉口到达高温区域的下降过程中完成预焙烧，然后球团和碳质还原剂在冶金炉高温区域温度冶炼，在冶炼过程中添加钢屑、轧钢铁皮和铁精矿球团含铁原料得到硅铁合金熔体；将上述步骤得到的硅铁合金熔体经炉外精炼后即能生产得到硅铁合金。本方法利用微硅粉和小颗粒硅石造球作为硅源生产硅铁合金，为铁合金行业生产过程中废弃的微硅粉和小颗粒硅石提供了有效的利用途径。

金属基复合材料的制备装置 832

 0

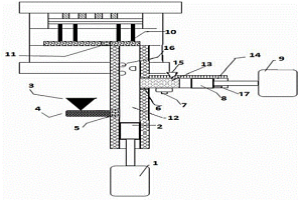

本实用新型公开一种金属基复合材料的制备装置，包括液压泵、活塞Ⅰ、熔炼炉、支管道Ⅰ、止逆阀Ⅰ、止逆阀Ⅱ、活塞Ⅱ、气动泵、模具腔体、止逆阀Ⅲ、主管道、支管道Ⅱ、保温层；本实用新型结合粉末冶金和传统压铸工艺的特点，开发出一种能够较好的制备金属基复合材料的装置，可以同时解决增强体在熔炼过程中产生偏析和粉末冶金过程中致密化不充分的缺陷，为金属基复合材料的制备提供了一种新的思路和生产装置。

特种颗粒增强高温合金及其制备方法 1049

 0

本发明公开了一种新型镍基高温合金及其制备方法。镍基高温合金的重量百 分比化学成分为：1.0～20.0Nb，1.0～20.0Zr，1.0～20.0V，1.0～10.0La2O3，1.0～ 10.0Ce2O3，1.0～10.0Er2O3，余量为Ni。其制备方法为：将镍(Ni)、铌(Nb)、锆 (Zr)、钒(V)、镧(La)、铈(Ce)、铒(Er)等金属元素，按照合金化学成分设 计配方比例配好，在真空中频熔炼和制粉设备中熔化，再通过快速凝固惰性气体雾 化制份，制备成NiNbZrVLaCeEr合金粉末；粉末经过内氧化原位反应，生成 NiNbZrVLa2O3Ce2O3Er2O3氧化物颗粒增强复合粉末；粉末再经过筛分，取-100目 复合粉末进行热等静压直接成型，获得板状、棒状或圆柱状等成品。该合金材料具 有强度高、硬度大、耐腐蚀、耐高温、热膨胀系数小等特点，可用做化工、矿山、 机械、冶金、玻璃、机电等行业中的压力容器、齿轮、模具等零件部件材料。

钯钌新型催化材料及其制备方法 806

 0

本发明涉及一种稀贵金属新型钯钌合金催化材料及其制备方法,属于新型催化材料。钯钌合金的重量百分比化学成份为:1.0～20.0Ru,0.1～5.0Nb,0.1～5.0Zr,0.1～5.0Mo,0.1～5.0Ta,0.1～5.0Yb,0.1～5.0Gd,0.1～5.0Tb,余量为Pd。其制备方法为:将钯(Pd)、钌(Ru)、铌(Nb)、锆(Zr)、钼(Mo)、钽(Ta)、镱(Yb)、钆(Gd)、铽(Tb)等合金元素,按合金设计成分要求配料,在高频或中频熔炼炉中制备成PdRuNbZrMoTaYbGdTb多元合金,合金再通过锻造、轧制、拉拔、热处理等工艺加工,最终产品形状为板状、棒状或丝材等。该合金材料具有高硬度、抗氧化、氢气催化作用明显、耐腐蚀,耐电弧烧蚀能力强等特点,是性能优良的催化材料,在化工、冶金、石油、电气、航空、航天、船舶、汽车等行业具有广泛的应用前景。

锑铅合金用硫除铅的方法 788

 0

一种锑铅合金 用硫除铅的方法，是一种有色 金属的精炼方法。在锑铅合金 中加入元素硫和硫化物在冶 金炉中熔炼，控制炉温600- 800℃，得到精锑和合金渣。本 发明加硫之后能大幅度降低 高铅锑中的铅，使之成为精锑。精锑的含铅量随加入的硫量增 加而降低，工艺流程简单，能耗低，锑的直收率达到85％以上。

电解铝预焙阳极钢爪涂层的制备方法 1046

 0

本发明涉及一种电解铝预焙阳极钢爪涂层的制备方法，属于冶金材料技术领域。先打磨去除电解铝预焙烧阳极钢爪表面的污物，清洗烘干，再依次采用除油剂除油、酸除锈；再将预处理后的电解铝预焙烧阳极钢爪进行热浸镀铝或熔融盐电解渗钛；最后将任意一种方法处理后的电解铝预焙烧阳极钢爪在在Na2SiO3溶液、NaOH溶液、NaH2PO4溶液或Na2Si03溶液中采用恒流模式电解进行微弧氧化，即制得热浸镀铝或熔融盐电解渗钛微弧氧化法抗氧化耐腐蚀电解铝预焙阳极钢爪。本发明解决阳极钢爪的高温氧化消耗和电解质冰晶石腐蚀的问题。
