本实用新型公开了一种立式脱硫塔,包括塔体、进烟管道、喷淋装置和出烟管道,塔体下端设排浆管,排浆管远离塔体的一端连接分离装置。分离装置包括过滤桶、转轴、收集槽、电机、安装框、升降机和转台;电机设置于安装框内,电机的输出轴贯穿安装框的下端且与其转动连接,电机的输出轴下端连接过滤桶的下端;安装框的上端连接升降机,升降机的下端设有转台;收集槽内设有连接管连通喷淋装置,连接管连接有水泵本实用新型中喷淋液、喷淋反应物和粉尘混合的浆液通过排浆管持续排至过滤桶内,电机带动过滤桶转动将喷淋反应物和粉尘与喷淋液分离,具有碱性的喷淋液可通过连接管,在水泵作用下传输至喷淋装置二次利用。

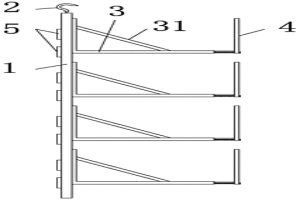

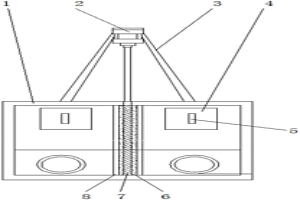

本实用新型公开了一种带吊勾的阳极板立式包装架,包括主板,所述主板的顶部焊接有吊勾,主板的一侧均匀安设有L型托板,远离主板的所述L型托板的一侧固定有压板,L型托板竖板的背面固定有卡块组,主板的纵向中轴线位置固定有支撑板。本实用新型设置了由主板和L型托板组成的立式包装架,而且在架体的顶部固体有吊勾,包装后,直接通过吊勾,能够很好地将装有阳极板架体挂在起吊机的吊勾上,然后吊起装有阳极板架体,更加的方便搬运,而且在阳极板叠放后,通过拧动螺杆,可以使螺杆逐渐进入螺纹槽的内部,然后带动压板向内侧移动紧紧的抵压住阳极板,能够很好地固定住阳极板,在搬运过程中,使得阳极板不易掉落,加强了固定效果。

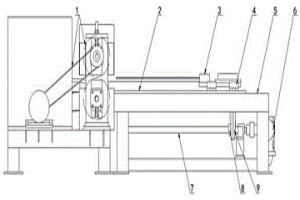

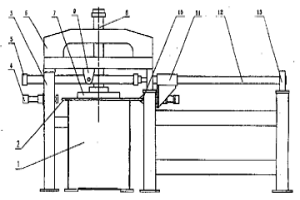

一种电解导电棒抽棒机,涉及一种有色冶金电解 阴极板导电棒抽棒作业的机械设备,该设备包括输送工作台, 抽棒机架,拍棒油缸、抽棒油缸、板压紧装置机架、压板、板 压 紧油缸、支座,机械手等部分。阴极板被输送至工作台上,压 板压紧阴极板,由拍棒油缸推导电棒至手爪,并夹紧,抽棒油 缸推动滑座带着机械手抽棒,完成抽棒作业。机械手采用卧式 安装,夹紧牢靠。每8秒钟可抽棒一次,动作平衡,单根抽出 的棒易堆垛和运输,自动化程度高,劳动强度低。适合于有色 金属电解过程中阴极板导电棒的抽棒作业。

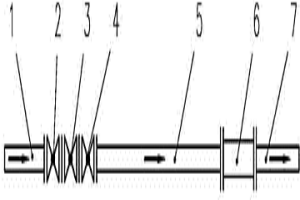

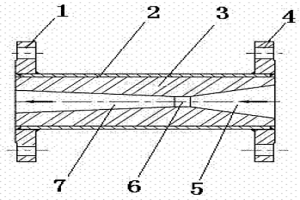

本实用新型提供一种流体输送中的流量控制稳压装置,包括流体进口管道、中间管道及出口管道,以及设于流体进口管道与中间管道之间的阀门组,其特征在于在中间管道及出口管道之间设有稳压器,该稳压器包括其两端带进出口法兰的中空壳体,设于壳体中空处的其两端大、中间小的束口调节芯。以利用管道上的稳压器,限制流体的流速,减小流量控制阀进出口两端的压差,以保证阀门的正常操作,减少阀门的破坏,保证流体流量的可控性,提高生产系统的可靠性、安全性,同时,减少流量控制阀的损坏,减少生产过程中流量控制阀的频繁更换、维修,节约生产成本,提高生产效率,避免安全隐患。

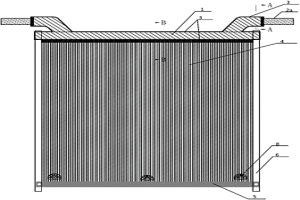

一种铜电积用栅栏型复合阳极板,包括铝或铝合金导电梁及防腐层、焊接于导电梁顶部两边的铜铝压铸复合导电挂耳、焊接于导电梁下方的栅栏型阳极板;栅栏型阳极板由铝棒铅合金/钛基活性氧化物复合阳极棒组装而成,复合阳极棒的顶部插入导电梁中,底部固定安装于铅或铅合金板上,栅栏型阳极板的左右两侧用绝缘护套固定;复合阳极棒包括铝或铝合金棒、锡锑包覆层、铅合金包覆层、钛基活性氧化物;铜铝压铸复合导电挂耳包括铜合金拐形挂臂、铝或铝合金包覆层、防腐层;栅栏型阳极板下部安装有绝缘子。本实用新型的阳极板电催化活性好、槽电压低、使用寿命长、成本低、电效高。

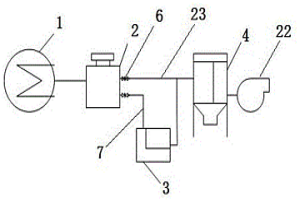

本实用新型公开一种锡冶炼烟尘高效除尘净化系统,其包括温度调节系统、除尘净化装置、反吹装置,其中温度调节系统包括热交换器、温度调节装置、混风装置,温度调节装置包括温度传感器、2个气动蝶阀,热交换器通过管道Ⅰ与除尘净化装置连通,热交换器通过管道Ⅱ依次与混风装置、除尘净化装置连通,2个气动蝶阀分别设置在管道Ⅰ、管道Ⅱ上,温度传感器设置在热交换器出口上,反吹装置设置在除尘净化装置上并与其连通;本实用新型解决了除尘过程中温度过高导致的除尘净化装置变形及损坏问题,延长功能板的使用寿命;本实用新型除尘效果更高及有净化尾气作用。

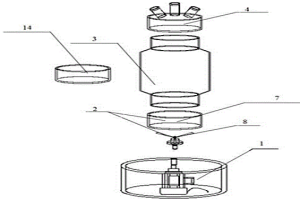

本实用新型公开了一种实验室用三口烧瓶搅拌装置,包括底座部件、搅拌部件、盛液筒体和瓶口,底座部件包括中空的圆柱形底座,在圆柱形底座的内部安装电机,电机竖直放置,电机的输出轴的顶部通过联轴器或螺纹与转动轴的底部连接,电机的输出轴带动转动轴转动,搅拌壳体顶部与盛液筒体的底部连接,盛液筒体的顶部与瓶口的底部连接,瓶口、盛液筒体与搅拌壳体互相连通,电机的输出轴带动转动轴转动,转动轴带动螺旋桨旋转,从而对液体进行搅拌,本实用新型的瓶口、盛液筒体与搅拌部件均为可拆卸连接,易于清洗,组装后的装置呈一体化,密闭性好,降低了使用氮气排氧的成本,搅拌对任何矿都适用,解决了磁力搅拌的局限性问题,适用范围更广。

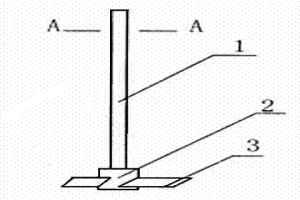

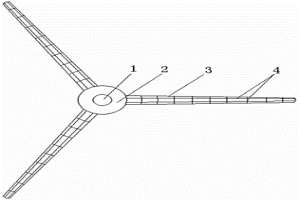

本实用新型提供一种耐磨抗损搅拌叶片,包括其上设多个叶片的叶基,以及设于叶基中心处的轴孔,其特征在于每一叶片包括基片,设于基片表面的瓦片,瓦片的表面上设有阻流条。可方便地通过基片上设置的瓦片增加耐磨性,再通过瓦片上的阻流条阻挡矿浆在瓦片内表面形成平流、在边缘形成反向溢流,而对搅拌叶片造成强烈磨擦和磨损,并通过弧形凸面的设置,增强叶片的抗变形损伤能力,同时通过活动式瓦片设置,只需对受损的瓦片进行拆除更换就能继续使用。延长了叶片的正常使用周期,既满足了高固液比和高速搅拌的工艺需要,又满足了定期检修的合理需要,保障了搅拌效果、开机率和生产效率。

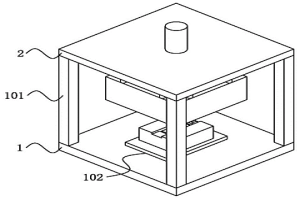

本实用新型公开了一种电解用不锈钢吊耳成型装置,涉及阳极板生产设备技术领域。本实用新型包括底座,底座的上表面中心位置安装有底板,底板的上表面中心位置固定连接有下模具,限位槽的内部底端中心位置设置有移动槽,移动槽的内部设置有移动组件,移动组件包括移动板和弹簧,电动伸缩杆的另一端贯穿顶板上表面的通孔与压板连接,压板的正下方设置有防护板。本实用新型通过利用移动组件和防护板,不锈钢板受力使移动板向下移动,使不锈钢板的两端变弯,而后弹簧和阻尼垫回弹将吊耳弹出,方便工作人员制作吊耳以及取出吊耳,提高工作效率,将防护板拉下在下压时起到防护作用,避免不锈钢板蹦出造成人员受伤。
本实用新型涉及一种适用于粘性物料出料的料斗,属于带式输送机的上料系统的装置技术领域。该料斗,包括料仓和支撑料仓的料斗支撑架,料仓由料仓前板、料仓后板、两侧的料仓侧板组成,料仓顶部设有物料入口,底端设有物料出口,所述的料仓内部上端水平设置的扒料辊和位于物料出口在铅垂线方向错开分布的水平设置的扒料辊,扒料辊一侧与传送链轮连接,传送链轮通过链条与传送链轮连接,传送链轮连接安装在料仓外部的调速电机连接,扒料辊另一侧与传送链轮Ⅲ连接,传送链轮Ⅲ通过链条与传送链轮Ⅳ连接,传送链轮Ⅳ连接扒料辊,料仓前板下端设有刮料板,料仓后板下端连接挡料板。该料斗能实现对粘性物料的连续快速均匀布料。

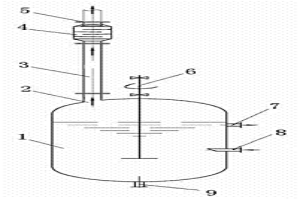

本实用新型提供一种回收闪蒸装置,包括其上带进、出口,其内设搅拌器的闪蒸槽,与闪蒸槽低压蒸汽出口相连的低压蒸汽排除管道,其特征在于在低压蒸汽排除管道上设置汽液分离器,该汽液分离器包括其上带进、出口,其内带空腔的壳体,设于壳体空腔中的导向板。可充分利用汽液分离器进行汽液分离,既提高了蒸汽中有用的固体回收率,减少低压蒸汽中所夹带的固体物,为排出的低压蒸汽得到再利用提供条件,避免能源、资源的浪费,减少环境污染,真正达到了节能降耗、回收资源、保护环境的要求,提高了生产效率。
本实用新型公开了一种微波提钒节能环保提取装置,包括原料处理系统、等离子气化熔融炉Ⅰ8,微波提取器13,微波干燥器Ⅰ20,微波碳热还原炉22,其特征在于所述的原料处理系统连接等离子气化熔融炉Ⅰ8,所述等离子气化熔融炉Ⅰ8与配药罐9、微波提取器13顺序连接,微波提取器13下游设置过滤机Ⅰ17,所述的过滤机Ⅰ17的液体出口连接沉淀池18,所述沉淀池18顺序连接过滤机Ⅱ19、微波干燥器Ⅰ20和微波碳热还原炉22。本实用新型针对石煤微波提钒的特殊工艺设计而成,针对每个特殊环节制定出整套系统的连接结构关系,针对该装置进行提钒具备非常多的优点,值得广泛推广。
本实用新型公开了一种从废渣中提纯金属铱的密封装置,包括手套箱,所述手套箱内设有手套,且手套箱设置为透明材质,所述手套箱顶端设有通孔,且手套箱中端设有滑槽,所述滑槽设置为“凵”型结构,且滑槽与手套箱的通孔中穿插有滑板门。该从废渣中提纯金属铱的密封装置设有滑板门,通过滑板门穿插滑槽让手套箱的空腔被隔离成两部分,通过其两部分把提纯后的金属铱成品和含有刺激性气味的混合物进行隔离,让金属铱成品更加快速的被取出,间接提高了金属铱提纯工作的效率,且该装置设有第一密封胶垫,通过第一密封胶垫的密封效果让滑槽与滑板门的间隙被完全封闭,使滑板门的密封效果更好,杜绝了刺激性气味对操作人员造成影响。

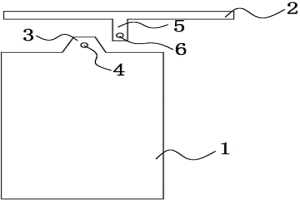

本实用新型公开了一种铟电解阳极板,包括阳极板、导电横梁,所述阳极板顶部设置挂耳,所述挂耳中部设置挂耳孔;所述导电横梁中部设置连接杆,所述连接杆的一面设置突起的挂杆。本实用新型采用新颖的阳极板结构,采用单独设计的导电横梁代替传统的挂耳,在粗铟浇铸的阳极板顶端设置挂耳,通过导电横梁和阳极板挂耳的连接,使得阳极板几乎完全浸在电解液面以下,金属得到最充分,最有效的利用,导电横梁都是统一加工,规格标准,保证了阳极板和槽间导电棒都形成线接触,从而保证阳极板的导电效果,因此阳极板导电效率比较均匀,残极率降低至40~55%。
本实用新型涉及一种卧式自动输送式种板打磨机,属于有色金属湿法冶炼加工设备技术领域。本实用新型包括打磨装置、滑轨、滑块、输送底架、电机、丝杠、丝杠螺母、夹具;滑轨安装在输送底架上部,电机安装在输送底架一侧下部,丝杠安装在输送底架下部,滑块安装在滑轨上,打磨装置安装在输送底架另一侧,夹具上部与滑块固定连接,丝杠螺母安装在夹具内与在丝杠连接,滑块上部开设有凹槽。本实用新型能有效降低工人的劳动强度、避免大量金属粉尘危害人体;可增强打磨过程中种板输送的平稳性,提高种板输送的定位准确性,还可提高工作过程的安全性;能提高种板打磨的工作效率。

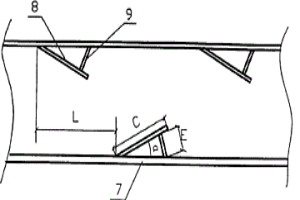

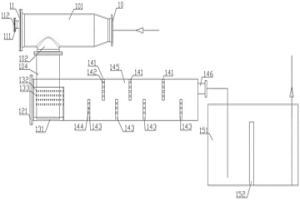

一种絮凝剂溶液与矿浆的混合装置,其包括絮凝剂溶液配制筒,絮凝剂溶液稀释搅拌桶,添加絮凝剂管道,液体流量计,流量控制阀,矿浆溜槽,矿浆溜槽底板,紊流板,支撑板。在矿浆溜槽的两侧板上焊接紊流板和支撑板,使矿浆在流动过程中由于紊流板的阻挡作用,改变矿浆的流动方向,在溜槽内形成较强的紊流,使絮凝剂溶液与矿浆在较强的紊流状态下能相互充分混合,絮凝剂发挥最佳的絮凝作用,达到理想的絮凝效果,有效提高矿浆内物料群的沉降速度,提高后续工艺固液分离的效果,减少絮凝剂的用量,降低企业生产成本。

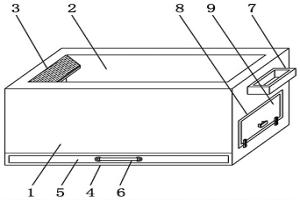

本实用新型公开了一种合金阳极板材切割毛边处理装置,包括箱体,所述箱体的内部设置有储存腔,且储存腔的顶端内侧壁通过销轴与斜板转动连接,所述斜板的上方外壁上设置有木板,所述箱体的底部侧壁中开设有碎屑槽,且碎屑槽的内部设置有抽屉,且抽屉的前侧外壁通过螺栓与抽拉把手固定连接,所述箱体的左右两侧外壁上焊接有起吊吊耳,所述箱体的右侧壁上开设有下料槽,且下料槽的顶端侧壁通过门轴与下料门转动连接。本实用新型通过设置有一系列的结构解决了现有的合金阳极板材切割毛边处理装置在使用时存在,其只具有简单的承载作用功能单一,且不便于毛边板材的下料,同时切割碎屑堆积难以清除,局限性较大的问题。
本申请公开了一种浓硫酸生产用管式过滤沉降组件,包括:外筒、滤筒、沉降管、沉降池、缓冲框、滤筒插设于外筒中部通腔内,滤筒的第一端外侧壁与外筒进液端内侧壁周缘密封连接;滤筒的另一端与外筒的密封端内壁周缘密封连接;滤筒与外筒之间设置夹缝腔;外筒侧壁上开设出酸口,出酸口与夹缝腔相连通;出酸口上插设出酸管。通过在滤筒侧壁上均匀开设多个滤孔过滤面积较大,阻力较小对大粒径瓷碎片过滤效率较高。

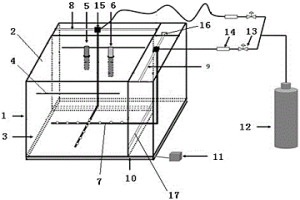

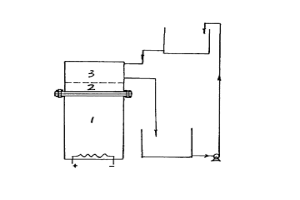

本实用新型公开了一种酸雾模拟、检测和抑雾效果评价装置,其包括箱体、工件悬挂固定架、酸度计、酸雾吸收器、气体导出管、线性导轨Ⅰ、线性导轨Ⅱ、加热器、温度控制器、气体钢瓶、往复运动头;该装置通过调节酸液类型、酸液温度、气泡直径、气泡流速、气泡的纵向和横向运动速度参数,可以有效地模拟电解、电镀、酸洗、金属涂装等多种生产工艺过程中酸雾的生成方式,并对酸雾产生方式和酸雾量进行分析和评价;可在实验室中对各种生产条件下酸雾的产生与演变过程进行细致的分析,并可对所采取的酸雾抑制措施抑雾效能进行客观和科学的评价,解决了目前在实验室中无法对酸雾抑制效能评价的难题,有广泛用于酸雾环境监测与评价等相关领域的前景。

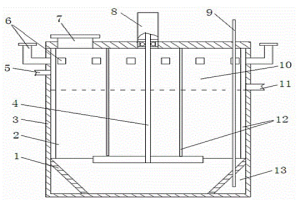

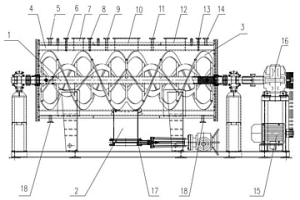

一种用于煤矸石提取钪的活化装置,特征在于,其主要由活化反应器、搅拌装置、控制阀及密封装置组成,所述的活化反应器为卧室中空的圆筒状,其上部由圆形的固体进料孔、人孔、液体进料孔、排烟孔、测温孔,人孔作业时有盖板固定封闭,固体进料口设置阀门控制,液体进料孔、排烟孔分别与外接管道相连接,并设置阀门控制;其底部由卸料孔、两个排污孔,分别设置阀门控制。所述搅拌装置由搅拌轴及搅拌器构成,搅拌轴的两端穿过密封盖中心位置设置的圆孔,搅拌轴上连接搅拌器。本实用新型设备投资少、易维护;活化效率高,操作简单,整个作业过程为负压密封状态,对周围环境友好;能耗低,其热量能有效维持活化作业过程,不需要外界热源;易实现闭路生产,适合于中小规模的生产。

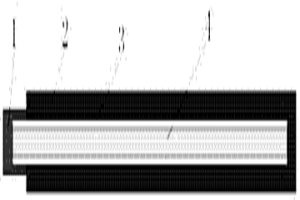

本实用新型提供一种铅-钢层状复合电极,包括导电铜梁、包覆层、第三过渡组元金属层和内芯,其中,内芯外围由内到外依次复合第三过渡组元金属层、包覆层,且在复合电极的一端外侧设置导电铜梁。该电极的阳极基体的内芯利用导电性优且质轻、低成本的金属钢作为集流载体和电子导通快速通道,起到降低基体内阻、均化电流密度分布、增加强度的目的,而外层采用固-固复合方法,内层引入第三过渡组元解决铅、钢界面结合问题,制备出铅钢层状复合阳极材料,该电极的基体外层仍然保持了铅合金原有的电化学性质和原有的电积工艺的技术要求,具有机械强度高、槽电压低、耐蚀性能好、质量轻等特点。

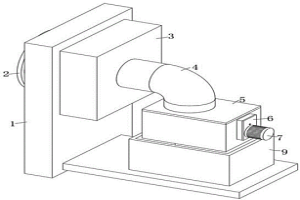

本实用新型公开了一种冶金工厂用环保型散热装置,属于工厂散热设备技术领域。该冶金工厂用环保型散热装置,包括:墙体,墙体的一侧外表面固定连接有引流盒,引流盒的一侧外表面固定连接有连接管,连接管的下端固定连接有滤尘箱,滤尘箱的两侧内壁之间转动连接有双向螺纹杆,双向螺纹杆上螺纹连接有两个传动块,该冶金工厂用环保型散热装置,滤尘网使用时间过长被灰尘堵塞住时,旋转双向螺纹杆带动两个传动块互相靠近运动,两个传动杆会带动升降块下降,滤尘网向下运动进入水箱的内部被冷却水清理,然后反向旋转双向螺纹杆,滤尘网向上运动进入滤尘箱的内部,滤尘网可以保持良好的滤尘效果,不会阻挡空气的排出。

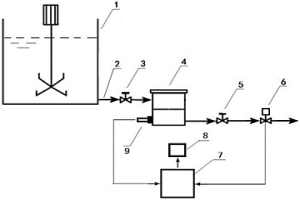

本实用新型是一种药液过滤及报警装置,属于选矿过程检测领域。所述装置由搅拌机、管道、球阀Ⅰ、密闭过滤器、球阀Ⅱ、电磁阀、控制器、声光报警器、压力变送器组成。所述密闭过滤器由法兰式盖子、紧固螺栓、密封垫片、输出管接头、圆筒、滤网、压力变送器安装接头、输入管接头组成。当使用时,打开球阀,药液从搅拌桶经过相应的管路输出,并在密闭过滤器中得到过滤,压力变送器和电磁阀连接控制器,当电磁阀打开后压力变送器检测信号持续小于下限时,控制器判断滤网不畅或阻塞,并输出报警信号和进行声光报警。本实用新型可以有效去除浮选药液中的渣质,对于保证浮选生产过程的药液正常添加和稳定生产指标具有积极的作用。
本实用新型属于冶金工业技术领域,具体涉及一种溶金、铂和钯的设备。由反应釜、泵和输送管道组成,其特征在于,所述的反应釜为中空的罐装结构;所述的泵为两台,分别为Cl2混合泵和尾气回流泵,Cl2混合泵和尾气回流泵分别设置在反应釜两侧底部,所述的输送管道包括Cl2混合泵进、出口管,Cl2管和尾气回流泵进、出口管以及尾气管。本实用新型通过尾气回流泵运行过程中所产生的负压抽吸反应所产生的尾气,使得未完全反应的尾气和尾气回流泵所抽吸的反应液在尾气回流泵中充分混合后进入反应釜中二次利用,不但提高了资源的利用率,降低了生产成本,同时降低了尾气对环境的污染。
本实用新型公开了一种难溶稀贵金属物料的微波加压溶解装置,涉及微波加压溶解难溶稀贵金属物料生成贵金属溶液的装置,特别适用于盐酸带压体系颗粒状及粉状稀贵金属物料的溶解。本装置主要包括密闭反应釜体(1),釜体滚动环(2),釜体物料进出口(3),防爆片(10),反应釜体转动支架(4),微波加热源(9),红外测温仪(5),反应釜体转动电机(6),反应釜体转动皮带(11),反应釜倾倒支架(7),反应釜体倾倒手柄(8),微波透射窗A。由于采用了密闭反应釜体转动搅拌反应物料,解决了传统搅拌器接头腐蚀问题,微波加热解决耐腐蚀内衬传热差的问题,加压溶解有效提高了难溶稀贵金属物料的溶解效率。
本实用新型涉及一种多向运转叉车装置,属于冶金机械技术领域。本实用新型包括横向转运装置、垂直转运装置;横向转运装置包括机架、滑块Ⅰ、横向转运架、轨道Ⅰ、丝杆Ⅰ、电动机Ⅱ、联轴器Ⅰ、轴承座Ⅰ、丝杆螺母Ⅰ;垂直转运装置包括电动机Ⅰ、联轴器Ⅱ、垂直转运架、叉板、轴承座Ⅱ、丝杆Ⅱ、轨道Ⅱ、滑块Ⅱ、丝杆螺母Ⅱ;垂直转运装置通过横向转运架安装在横向转运装置侧部。本实用新型采用丝杆传动和导轨滑块导向,叉车传动平稳、准确,更安全、可靠;实现叉车左右运动和上下运动,操作更加灵活,使用范围更加广泛;两个叉架的间距可以根据实际需求进行调整,适应于不同的材料的运输,通用性能好。
