云南昆明有色金属电冶金技术理论与应用

栅栏型钛基二氧化铅电极板 363

 0

本实用新型针对现有电解沉积阳极板的不足，提出一种栅栏型钛基二氧化铅电极板，即采用两层横向导电加强筋和两条纵向导电加强筋加固栅栏型钛基复合二氧化铅板体，使得整个极板的机械强度得到极大的提高，阳极的抗变形能力显著提高。本实用新型栅栏型钛基二氧化铅电极板耐腐蚀、高刚度、抗变形、可有效提高电积电效，且使用寿命长。

密闭直流炉挥发砷化物工艺技术 1030

 0

密闭直流炉挥发砷化物工艺技术，通过粉料入炉增大接触面积与密闭挥发保障安全环保，显著提升砷化物处理效率，降低环境风险，推动行业绿色发展。

锡铜锌镍密闭直流炉冶金工艺技术革新：精准定制，绿色高效 999

 0

针对锡、铜、锌、镍等有色金属冶炼，我们团队专注于密闭直流炉冶金工艺技术的革新与优化。根据客户的经济指标，我们量身定制专项技术方案，实现粉料入炉、密闭冶炼，大幅降低能耗与排放，有效解决环保难题，同时稳定提升产品质量，助力企业实现绿色高效生产，增强市场竞争力。

基于柔性直流微网电解铝系统 534

 0

本发明公开了一种基于柔性直流微网电解铝系统，该系统利用电解铝温度电化学反应组件电流调整与云端监控传输技术，将柔性直流微网电流调整与云端监控管理模块获取到的柔性直流微网运行监测电流调整与云端监控、柔性直流微网监测电流调整与云端监控、工程师操作电流调整与云端监控、柔性直流微网电解铝状态电流调整与云端监控以及高精度电解铝温度优化与云端监控通过电解铝温度电化学反应组件传输至电流调整大数据判断调整模块，通过电解铝温度电化学反应组件发送至柔性直流微网电流调整报警模块，有效提升柔性直流微网电流调整水平。

废铜线溶解制备电解铜箔用硫酸铜液的方法与流程 1197

 0

.本发明涉及电解铜箔生产技术领域，具体为一种废铜线溶解制备电解铜箔用硫酸铜液的方法。背景技术.在电解铜箔生产过程中，电解铜箔是通过从硫酸铜电解液中电镀形成的，铜的溶解是首道工序，传统的溶铜工艺，是将高品位铜料磨细成粉状与硫酸溶液反应生产硫酸铜溶液。但是由于我国铜资源匮乏，因而生产必须使用大量的铜回收废料，如废弃的铜线等。这部分铜废料中铜均是以金属状态存在，而铜又具有很好的延展性，因此部分铜废料在铜的湿法冶金中无法通过粉磨的方式进行磨细，只能通过酸浸方式进行回收处理。现有的溶铜装置主要存在以下

四氯化锗用的复蒸釜 949

 0

本实用新型公开了一种四氯化锗用的复蒸釜，涉及锗冶金生产技术领域。本实用新型包括反应釜体，反应釜体的内部下端设置有三个等间距分布的电加热棒，三个电加热棒用于对反应釜体内部的上中下三个部位进行加热；反应釜体的侧下方设置有三个沿反应釜体轴向等间距分布的超声波振动器；反应釜体的顶部插入有监测组件；监测组件包括监测外管、温度传感器和取样组件；监测外管的外壁上设置有三个等间距分布的温度传感器，三个温度传感器与三个电加热棒一一对应分布。本实用新型通过设置三个电加热棒和三个温度传感器，使得该复蒸釜的加热均匀性更好，且也更加节能，解决了现有的复蒸釜加热均匀性较差，加热时间长，热效率低的问题。

应用在侧轨式电镍横移输送机上的升降夹紧装置 1073

 0

本实用新型涉及一种应用在侧轨式电镍横移输送机上的升降夹紧装置，属于冶金机械技术领域。本实用新型所述气缸Ⅱ与活动接头Ⅱ连接，活动接头Ⅱ与方管连接，滑轨安装在滑块Ⅰ上，滑块Ⅰ与角钢相连，气缸Ⅰ通过活动接头Ⅰ与内车架接头相连，内车架接头安装在升降车内方槽上，升降车内方槽与升降车内方槽连接，大车轮板安装在大导轮上，大导轮安置在车架上，大车轮板安置在升降车内方槽上，气缸Ⅰ固定在车架上，方管Ⅰ固定在角钢上，升降车内方槽与支架连接，车架固定在支架上，支架与滑轨垫连接，滑轨垫固定在滑轨上。本实用新型装置能提高生产效率，有很强的推广价值；结构简单、安全、维修方便，能代替大量人工作业，减少生产成本。

电解铜始极片拍板机的对正装置 908

 0

本实用新型涉及一种电解铜始极片拍板机的对正装置，属于冶金机械技术领域。本实用新型包括对正推板、转轴Ⅰ、缸杆、气缸、方钢、Y型接头、转轴Ⅱ、面板、气缸座、立板；立板安装在面板侧部，方钢安装在两个立板之间，气缸座安装在立板上，气缸安装在气缸座上，对正推板通过转轴Ⅱ安装在面板上，Y型接头通过转轴Ⅰ与对正推板连接，缸杆一端安装在气缸内，缸杆另一端与Y型接头连接。本实用新型对正装置能有效解决在拍片过程中铜始极片偏斜而导致拍片效果不好的问题，使得铜始极片能满足厚度和悬垂度的要求；结构安全可靠，维修方便，能提高拍板效率，可实现自动化生产，推广性较强。

湿法炼锌溶液结晶析出硫酸亚铁的装置 956

 0

本实用新型公开一种湿法炼锌溶液结晶析出硫酸亚铁的装置，属于湿法冶金技术领域。本实用新型所述装置包括高压釜Ⅰ、高压釜Ⅱ，高压釜Ⅰ与高压釜Ⅱ通过高压釜Ⅰ的出料口和高压釜Ⅱ的进料口相互连通，高压釜Ⅰ和高压釜Ⅱ均设有搅拌装置，高压釜Ⅱ的内部设有过滤装置；高压釜Ⅱ的上部设有液相排出口，底部设有固相排出口，高压釜Ⅱ通过液相排出口与液相闪蒸槽连通，液相闪蒸槽与液相冷却槽连通；高压釜Ⅱ通过固相排出口与固相闪蒸槽连通、固相闪蒸槽与固相冷却槽连通。本实用新型可大幅降低湿法炼锌溶液中铁的浓度，为后续的进一步锌铁分离创造有利条件，同时可实现湿法炼锌工艺中铁的资源化和沉铁渣的减量化。

可变功率的气氛保护微波加热装置 791

 0

本实用新型涉及一种可变功率的气氛保护微波加热装置，属于微波冶金技术领域。该加热装置的物料通过进料系统进入到在微波谐振腔中，通过磁控管进行加热，气氛控制系统可以通入保护气体保证物料反应需要的氛围条件，热电偶测温系统用来检测微波谐振腔中的温度，低压控制和控制系统通过磁场控制来控制磁控管的输出功率，而低压控制和控制系统又可以通过灯丝调压器和灯丝变压器来形成高压电源，调节磁控管来提高物料的升温功率，根据物料的不同需求可以在不同的时间段对物料进行变功率的加热，当完成加热试验后，物料从微波谐振腔的出料系统中出料。该加热装置适用于各类吸收微波的矿物进行冶炼。

高温冷却防氧化空气隔绝器 718

 0

本实用新型涉及一种高温冷却防氧化空气隔绝器，属于冶金设备技术领域。该高温冷却防氧化空气隔绝器，包括泄压阀、带密封圈隔绝器盖、进水口、填料孔、热缓冲层、支撑层、出水口、隔绝器腔体、冷却水套和高温坩埚，所述隔绝器腔体与带密封圈隔绝器盖密封配合，隔绝器腔体外部设有冷却水套，隔绝器腔体内部底部设有热缓冲层，热缓冲层表面设有支撑层，支撑层中间位置放置高温坩埚，高温坩埚四周的支撑层上设有填料孔，高温坩埚顶部设有泄压阀，冷却水套上侧设有进水口和下侧设有出水口。该高温冷却防氧化空气隔绝器原理简单、实用方便，能快速冷却高温物料，有效防止高温物料被氧化。

丝杆同步集中输送装置 824

 0

本实用新型涉及一种丝杆同步集中输送装置，属于冶金机械技术领域。本实用新型包括链式输送装置、丝杆同步输送装置、机架；链式输送装置、丝杆同步输送装置分别安装在机架上，链式输送装置包括输送链、减速电动机、固定钢槽、链轮、轴；丝杆同步输送装置包括蜗轮蜗杆减速器Ⅰ、套筒、导向杆、提升卡槽、电镍板、液压缸、液压座、导轨、丝杆、联轴器、蜗轮蜗杆传动、小车板、电动机、导向轮、蜗轮蜗杆减速器Ⅱ、蜗轮蜗杆减速器Ⅲ。本实用新型自动化程度高；传动平稳，受力均衡；丝杆和蜗轮蜗杆传动都具有自锁性，使整个工作过程安全可靠；能改善传统作业的劳动条件，可提高生产的自动化程度，具有较好的使用前景。

多金属的二元及二元以上粗合金电解或电极槽 805

 0

多金属的二元及二元以上粗合金电解或电极槽，属于有色金属电化学冶金工艺技术领域，解决了现有电解或电极槽中产出的阳极泥混杂，回收劳动强度大的问题，包括一个开口向上的槽体，槽体由沿横向延伸并且纵剖面呈凵形的槽身和设置在槽身两端的左端板和右端板构成；槽身包括沿横向相间设置的若干个阳极池和阴极池；相邻的阳极池和阴极池之间设置有隔膜；阳极池的底部和阴极池的底部均设置有排料口，排料口上安装有阀门；阳极池和阴极池上均设置有进液口和出液口。本实用新型阳极泥的分类及收集简单方便，极大地降低了劳动强度。

电镍耳剪切装置 894

 0

本实用新型涉及一种电镍耳剪切装置，属于冶金机械技术领域。本实用新型包导向气缸推进装置、台板组件、已剪耳电镍、带耳电镍、机架；导向气缸推进装置安装在机架上，台板组件安装在机架上部位于导向气缸推进装置上部，已剪耳电镍安装在台板组件一侧，带耳电镍安装在台板组件另一侧。本实用新型能自动、精确的调节电镍耳的剪切量，替代人工操作，保证电镍耳剪切大量生产和生产线的长期运行；采用气缸驱动，结构简单、安全可靠；制造、维护成本低，使用维修方便，易于推广。

不易抱死的滑动轴承 1072

 0

本实用新型属于一种不易抱死的滑动轴承,特别是适用于化工、冶金、煤炭、造纸、制药、环保等行业中的支撑及承受径向力的液下泵的滑动轴承。本滑动轴承的改进结构为,在轴套的外边面加工有螺旋槽,且螺旋槽从轴套的一端延伸到另一端,轴套表面的所述螺旋槽为双向多头的螺旋槽。本实用新型将原来轴套的光滑面结构改进为螺旋槽结构,可解决滑动轴承自润滑的要求及轴与泵体易抱死的现象,从而保证了液下泵使用的可靠性。

富氧脱湿供风装置 1133

 0

本实用新型提供一种富氧脱湿供风装置，包括制氧机、气水分离器、脱湿器、稳压器，其特征在于制氧机入口端通过管道与鼓风机相连，出口端通过管道及其上的气泵与气水分离器相连，气水分离器通过管道与脱湿器相连，脱湿器通过管道与稳压器相连，稳压器通过管道与燃烧设备相连。可方便地向燃烧设备，如燃烧炉、冶金炉、回转窑等，提供洁净、脱湿的富氧，有利于促进燃料的充分燃烧，使空气得到有效利用，提高燃烧效率，降低燃料消耗。

斜板浓缩装置 835

 0

本实用新型提供一种湿法冶金浓缩装置,它有一圆筒形池体(A),池内安装有耙架传动及提升机构(B)和径向安装的若干组斜板群(C),池内径向安装的斜板群(C)至少为4组,位于支承框架(6)内的斜板群由多块相互平行的倾斜薄板(7)构成,支承框架悬挂在圈梁和池内壁上部的液流沟(5)的外槽壁上。能获得较好的溢流澄清度和矿浆底流浓度,提高浓缩效率。

垂直网箅式清污机 1060

 0

本实用新型公开了一种改进型的电动机械滤水 清污装置，适用于电力，冶金、、化工、市政给水工程细 过滤清污装置，特别适用于垂直安装，以减少占地面 积，节约建设投资，减轻劳动强度，它是由垂直本体框 架，滤网组，清污刷，驱动装置，链条，电动机等组成， 可连续不断地清除直径大于3.5毫米以上的污物，并 设有安全保护剪切销及水下前置格栅，以保护该装置 能安全运行。

水烟筒式过滤除烟尘装置 680

 0

本实用新型提供一种广泛用于化工、冶金、厂矿等其它行业的水烟筒式过滤除烟尘装置。它采用云南民间吸水烟筒原理,在现有烟囱上装一烟嘴和出烟口,烟嘴与一装有水的主筒相连,出烟口与设于主筒上的排风机相连,从而构成一循环的水烟筒式过滤除烟尘装置,利用排风机的吸力使烟筒内的水翻腾,从而将烟尘滤除。

整流机组整流效率实时测量及显示装置 963

 0

一种整流机组整流效率实时测量及显示装置涉及一种应用于电冶金、电化学工业中的整流机组整流效率实时测量及整流效率曲线、瞬时值显示装置。本实用新型由信号变换装置、参量测量装置、控制装置和显示屏构成,信号变换装置与参量测量装置中联通,参量测量装置与控制装置联通,显示屏与控制装置连接。本实用新型测量参数多、精度高、显示信息量大。

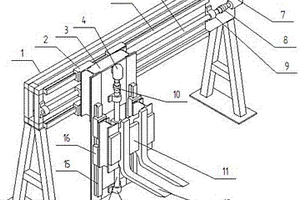

多向运转叉车装置 942

 0

本实用新型涉及一种多向运转叉车装置，属于冶金机械技术领域。本实用新型包括横向转运装置、垂直转运装置；横向转运装置包括机架、滑块Ⅰ、横向转运架、轨道Ⅰ、丝杆Ⅰ、电动机Ⅱ、联轴器Ⅰ、轴承座Ⅰ、丝杆螺母Ⅰ；垂直转运装置包括电动机Ⅰ、联轴器Ⅱ、垂直转运架、叉板、轴承座Ⅱ、丝杆Ⅱ、轨道Ⅱ、滑块Ⅱ、丝杆螺母Ⅱ；垂直转运装置通过横向转运架安装在横向转运装置侧部。本实用新型采用丝杆传动和导轨滑块导向，叉车传动平稳、准确，更安全、可靠；实现叉车左右运动和上下运动，操作更加灵活，使用范围更加广泛；两个叉架的间距可以根据实际需求进行调整，适应于不同的材料的运输，通用性能好。

铜始极片剥离机 975

 0

本实用新型涉及一种铜始极片剥离机，属于冶金机械技术领域。本实用新型包括齿形带、带轮、电机、传动轴Ⅰ、滑块‑齿形带连接扣、滑块、阴极板提升拉杆、支座Ⅰ、液压缸、刀轴、阴极板提升钩、铲刀、摆杆、铰接轴、传动轴Ⅱ、提升装置横拉杆、机架、导轨、支座Ⅱ、轴承座、电机支撑板、提升钩‑提升拉杆固定销、紧固螺栓。本实用新型能实现铜始极片的全自动高效剥离；能改善工人的劳动条件，解放劳动力，提高生产率，节约人力成本；减少母板表面的划伤，减少由于母板表面划伤而带来的经济损失；工作运行安全可靠，提升装置受力均匀，具有很好的适用性；齿形带传动精准，传动效率高，整个机组工作效率高，符合自动化生产的要求；可节约厂房的空间，同时节省剥离时间。

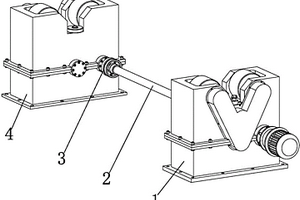

轧辊旋转装置 700

 0

轧辊旋转装置，涉及冶金机械制造领域轧辊制造设备，尤其是一种体积小，采用四点同步旋转，提高轧辊旋转准确率的轧辊旋转装置。本实用新型是由主动支撑箱、传动轴、联轴器、从动支撑箱组成；联轴器数量为两件，分别设置在传动轴两端并与其圆周固连，传动轴两端设置的两联轴器分别与主动支撑箱上的主动轴上设置的外伸轴段和从动支撑箱上的主动轴上设置的外伸轴段实现联接，轧辊安置在主动支撑箱和从动支撑箱上设置的托辊组件上。本实用新型能实现轧辊的稳定可靠旋转，采用托辊四点同步等速旋转机动，使轧辊旋转运动准确可靠，提高风冷热处理的表面硬度的均匀性；设备结构简单，投资成本低，且安装和维修方便。

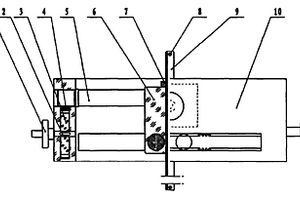

小方坯结晶器电磁搅拌空间点磁场测量定位仪 662

 0

本实用新型涉及一种空间点磁场测量定位仪的机械,属于冶金工程的定位仪领域。本实用新型的结构是,在矩形固定盒互为垂直的两侧壁各装有手轮,手轮上装有齿轮,固定盒内腔设置的滑槽中装入齿条,齿条与手轮上的齿轮啮合,且齿条与水平放置在固定盒中的坐标轴端部连接,两互为垂直的水平坐标轴分别穿过一坐标轴固定块的对应通孔,垂直的标尺杆又穿过固定块再被固定,霍尔探头固定在垂直标尺杆上。本装置结构简单,操作方便,测量精度较高,解决了铸坯生产现场测电磁搅拌空间点的磁场难准确定位问题,提高了现场检测电磁搅拌情况作业效率,达到了及时检测电磁搅拌器运行情况的目的。

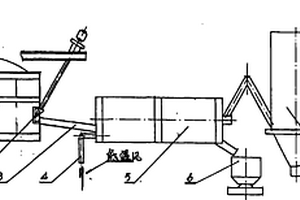

高温熔渣余热回收系统 991

 0

一种高温熔渣余热回收系统涉及一种余热的再利用系统,特别涉及火法冶金炉附产高温熔渣的余热进行回收再利用的系统,本实用新型由矿热电炉、电炉渣口水冷渣塞、保温渣槽、高压风喷射器、风热交换器、风碎电炉渣渣罐和热风管构成,矿热电炉出渣口处连接有电炉渣口水冷渣塞,电炉渣出口与风热交换器之间通过保温渣槽连接,在风热交换器的入口处连接有高压风喷射器,风热交换器的出口处连接有热风管,风碎电炉渣储渣罐位于风热交换器出口的下方。本实用新型结构简单合理,可有效地将电热炉冶炼过程中的余热充分利用起来。

自动化电磁除铁装置 823

 0

本实用新型是一种自动化电磁除铁装置。由电磁铁、吊绳、电动葫芦、导轨、PLC控制器组成,电磁铁通过吊绳与电动葫芦连接,电动葫芦置于导轨上,PLC控制器通过控制电缆与电动葫芦连接。本实用新型的除铁装置应用于非铁磁性颗粒或粉状物料在皮带输送过程中,自动清除其中含有的铁及其化合物,以减少物料中的铁杂质,提高物料的品位,具有自动化程度高、除铁效率高、使用和维护方便、省工省时等特点。适用于冶金、矿山、医药、食品等行业。

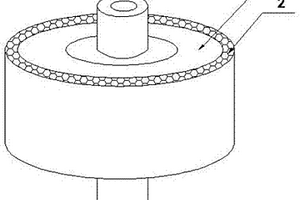

耐磨损的轧辊 1117

 0

本实用新型提供一种耐磨损的轧辊，由辊芯辊套组成，所述辊套上的工作面由基材层和复合层组成，该复合层由基材金属和硬质陶瓷颗粒组成，其中硬质陶瓷颗粒均匀分布于基材金属中。本实用新型将硬质陶瓷颗粒弥散分布于泡沫模型内部，提高了基材金属液与硬质陶瓷颗粒的结合强度，利于金属液在颗粒间的渗透，使本实用新型制备的轧辊具有较高的表面质量和尺寸精度，这种轧辊整体性能好，可广泛应用于矿山、电力、冶金、煤炭、建材等耐磨领域。

外热立式真空金属回收蒸馏炉 769

 0

外热立式真空金属回收蒸馏炉。本实用新型涉及一种真空金属回收蒸馏炉,属于真空冶金设备,本装置主要包括真空室、电阻炉、控温测温系统、真空获得和测量系统等部分,加热桶的上开口密封连接着冷凝器形成了真空室,真空泵通过管道依次与收尘器和冷凝器上端连通。工作时真空室内形成两个区域:高温升华区和低温冷凝区,原料中的锌直接由固态升华为气态,在冷凝器中直接迅速冷凝为固态,不经中间液态过程,对设备无腐蚀,结构紧凑,密封性好。

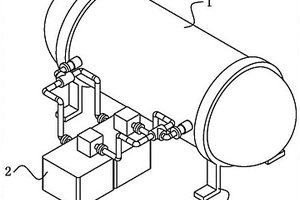

区熔炉内置循环水冷装置 800

 0

本实用新型公开了一种区熔炉内置循环水冷装置，涉及锗冶金生产技术领域。本实用新型包括区熔炉本体，区熔炉本体的外壁两侧均套设有支架，区熔炉本体的内部安装有内置换热管，冷却组件包括冷却箱A和冷却箱B，冷却箱A位于冷却箱B的正前方，区熔炉本体的后端端面两侧均设置有安装组件，安装组件包括连接筒和内嵌管，连接筒的内部安装有内嵌管，内嵌管的两端均安装有密封垫A。本实用新型通过利用冷却组件和安装组件，水泵A和水泵B交替运转抽取冷却水与区熔炉本体内的热量发生置换，提高工作效率和冷却效率，由于连接套内壁与连接管E外壁上通过螺纹连接，便于对内置换热管安装拆卸和更换。

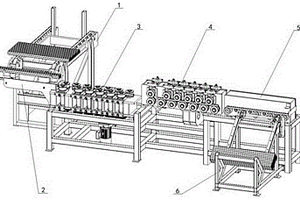

导电棒矫直装置 955

 0

本实用新型涉及一种导电棒矫直装置，属于有色冶金机械技术领域。本实用新型包括过渡输送机、侧定位装置、一段矫直组件、二段矫直组件、输出组件、堆料部件、连接传动装置；侧定位装置的右侧与一段矫直组件的左侧固定连接在一起且二者位于一条直线上，过渡输送机安装放置在侧定位装置的后侧，并高于侧定位装置，二段矫直组件安装在一段矫直组件右侧且一段矫直组件的出口与二段矫直组件的入口对齐，连接传动装置安装在二段矫直组件和输出组件的中间，利用链条传动将二者连接，输出组件安装固定在堆料部件的上方并与二段矫直组件的右侧对齐。本实用新型使导电棒的矫直变得简单易行，提高了工人们对导电棒的矫直效率。
