本实用新型公开了一种静电铝塑分选机,涉及分选机技术领域。为了解决现有的分选机在使用时通过水进行分离,容易造成污染和资源的浪费。一种静电铝塑分选机,包括机架,所述机架的顶部设有进料口,进料口的底部设有送料辊,机架的内部安装有静电分选辊,机架的内壁位于静电分选辊的下方固定有斜板,斜板的下方设有出料机构,出料机构上分别设有侧出料口和前出料口,机架的两侧内壁上安装有绝缘板调节装置,机架的上方位于进料口的旁边安装有静电发生器。本静电铝塑分选机,避免铝塑材料堆积在进料口,造成进料口的堵塞,靠静电将铝塑分离开,整个分离过程不涉水,纯物理分离,无污染,节能环保。

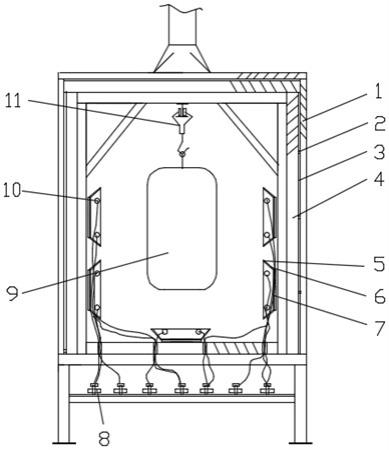

.本实用新型涉及固化炉设备领域,具体是一种节能环保型电加热固化炉结构。背景技术.固化是指在电子行业及其它各种行业中,为了增强材料结合的应力而采用的零部件加热、树脂固化和烘干的生产工艺。实施固化的容器即为固化炉。适用于电子行业及其它各种行业中的零部件加热、树脂固化和烘干的生产工艺。.目前传统固化炉外框保温壁板部件多为工厂制造,积木式结构,内部多数为岩棉质填充物,厚度-毫米不等(越厚,岩棉质容重越大保温性能越好)。单元体两外表面及四周框架为金属材料。现场插口拼装成单一层结构。一般小
本实用新型涉及一种双曲线振动漏斗,属于冶金行业物料储运系统设备设计制造领域。包括储仓仓体,还包括吊挂装置(1)、漏斗本体(2)、托圈(3)、弹性装置(4)、振动电机(5)、下法兰(6)、吊装架(8)、托架(11)、底盘(12),托架(11)固定连接在漏斗本体(2)外表面,吊挂装置(1)焊接固定在储仓仓体(10)上,托圈(3)通过钢结构固定连接在吊挂装置(1)的下方,所述托架(11)与托圈(3)上表面之间设置有弹性装置(4),所述漏斗本体(2)外表面装配有振动电机(5)。本实用新型能够适用于料仓卸料的高效振动,具有减少堵塞率、提高料仓卸料作业效率、经济、环保等优良特点,提高料仓卸料作业效率。
本实用新型涉及一种冷轧带钢轧机压辊测速结构,属于冶金行业冷轧带钢生产设备技术领域。技术方案是:凸轮(3)固定在压辊(2)的一端,压轮(4)上设有凸轮导槽(12),凸轮(3)的轮缘与压轮(4)上的凸轮导槽(12)相咬合;连杆(5)的一端与连杆支座(10)通过销轴相连接,连杆(5)的另一端通过销轴与压轮(4)相连接,连杆(5)的中间通过销轴与弹簧导杆(7)相连接,弹簧导杆(7)设有弹簧安装孔(19),复位弹簧(20)设置在弹簧导杆(7)的弹簧安装孔(19)内,限位块(16)固定在连杆(5)的中间。本实用新型的有益效果是:将压辊的旋转运动转换为限位块的上下运动,从而能够更加稳定可靠的检测出压辊的线速度。
本实用新型涉及一种小型圆柱体试样夹持器,属于冶金行业金属材料性能检测技术领域。技术方案是:底座(1)上设有圆弧形凹槽(6),所述圆弧形凹槽(6)的直径大于试样(5)的直径,圆弧形凹槽(6)的长度大于试样(5)的长度,圆弧形凹槽(6)的弧度大于90°;固定压板(3)上设有一个长方形豁口(7),所述长方形豁口(7)的宽度小于试样(5)的直径,长方形豁口(7)的长度与圆弧形凹槽(6)的长度相同;弹簧(2)和试样(5)分别置于圆弧形凹槽(6)中,固定压板(3)通过紧固螺栓(4)固定在底座(1)上。本实用新型的有益效果是:方便小型圆柱体试样的打磨,减少打磨过程中试样的脱落,提高工作人员的安全性。
本实用新型涉及一种带钢圆盘切边剪,属于冶金行业带钢生产设备技术领域。技术方案是:包含圆盘切边剪机体(1)、上刀盘(2)、下刀盘(3)和重叠量调节装置(5),上刀盘(2)和下刀盘(3)为具有一定厚度的圆盘形结构,上刀盘(2)和下刀盘(3)分别安装在圆盘切边剪机体(1)上,上刀盘(2)设有重叠量调节装置(5),其特征在于:上刀盘(2)和下刀盘(3)的刀刃中间为圆柱形,两侧为对称布置的锥形,上刀盘(2)和下刀盘(3)的端面与锥形面之间的夹角为а。本实用新型的有益效果是:能够降低剪刃所受应力,避免锛刀,提高圆盘切边剪的使用寿命,而且能够减少带钢的边部毛刺和塌角,提升带钢边部质量。
本实用新型提供一种高炉炉基防煤气泄漏装置,属于冶金技术领域,用于防止煤气从高炉炉基的水泥基础和炉皮连接处泄漏,包括第一封闭板和第二封闭板;第一封闭板固定在水泥基础上应与水泥基础之间具有密封垫;第二封闭板设于水泥基础与炉皮连接处外部并与水泥基础及炉皮固定连接,第二封闭板在水泥基础及炉皮外侧形成环形空腔,环形空腔内部填充有密封灌浆料。本实用新型高炉炉基防煤气泄漏装置使用第一封闭板和密封垫与水泥基础密封,在水泥基础与炉皮的连接处使用第二密封板与水泥基础及炉皮外侧形成环形空腔,并在环形空腔内填充密封灌浆料密封,防止煤气从水泥基础与炉皮连接处泄漏,保证高炉生产安全,延长高炉使用寿命。
本实用新型涉及一种热镀锌板生产用设备气流分供式气刀大梁,属于冶金行业热镀锌板技术领域。技术方案是:由大梁装置、进气管装置、导流板装置和出气管道装置构成;风机输出的气流进入进气管(5),通过进气管内腔导流板(6)分为两股等流量气流;两股气流流量相等、压力相同,在气刀刀体(24)内汇合后平稳喷出。本实用新型在不改变气刀大梁整体外形结构的基础上,使气刀大梁内部结构合理,将一腔变两腔,构成双流道双流式气刀大梁梁体,梁体内继续保持双流,专流专出,进入气刀刀体两端设置的两个进气口,杜绝气流折返,减少气压变化,减少气流波动,特别适用于现有热镀锌板生产用设备的改造。
本实用新型涉及一种高速飞剪剪刃在线保护装置,属于冶金行业带钢剪切设备技术领域。技术方案是:按照带钢的运行方向,在上剪刃(5)的前方和下剪刃(6)的后方分别设有上剪刃护板(1)和下剪刃护板(2),上剪刃护板(1)和上剪鼓(3)之间以及下剪刃护板(2)和下剪鼓(4)之间分别设有弹簧支撑(11),所述上剪刃护板(1)和下剪刃护板(2)的一侧为与上剪鼓(3)和下剪鼓(4)相匹配的弧形,上剪刃护板(1)和下剪刃护板(2)的弧形与带钢相切,上剪刃护板(1)和下剪刃护板(2)的另一侧沿着上剪刃护板(1)和下剪刃护板(2)的长度方向分别设有多个锯形齿。本实用新型的有益效果是:能够避免带钢冲击剪刃,延长剪刃使用寿命。
本实用新型涉及一种高炉炮泥加热装置,属于冶金行业高炉炼铁设备技术领域。技术方案是:包含加热箱(1)、加热箱挂钩(2)、加热箱盖(3)、吊钩(4)、快速连接端口(5)、金属软管(6)和疏水阀(7),所述加热箱(1)为圆桶形双层结构,加热箱(1)的两侧分别设有挂钩(2),加热箱(1)的顶部设有加热箱盖(3),所述加热箱盖(3)上设有吊钩(4),加热箱(1)上分别设有快速连接端口(5)和疏水管,所述疏水管上设有疏水阀(7),金属软管(6)与快速连接端口(5)连接。本实用新型的有益效果是:能够控制炮泥的加热温度,而且能够均匀的加热炮泥,最大限度的发挥炮泥的性能,加热效率高,避免了发生安全事故的风险。
本实用新型涉及一种螺纹钢存储组合料架,属于冶金行业螺纹钢生产设备技术领域。技术方案是:包含架体(1)、立柱(2)、固定板(3)和支撑板(4),所述架体(1)包含承重梁(11)和连接梁(12),多根平行布置的承重梁和多根平行布置的连接梁横竖交叉固定连接成一个整体,整体呈水平布置的长方形结构,在承重梁和连接梁的每一个交叉连接点上分别垂直固定一个立柱,形成多排并列布置的组合料架,每一个立柱的四周均设有一对相对布置的固定板(3)和一对相对布置的支撑板(4)。本实用新型的有益效果是:能够实现螺纹钢的分类存储,规范仓库管理,减少倒垛次数,方便螺纹钢的存储和发运。
本实用新型涉及一种用于镀锡板生产线的板式换热器过滤装置,属于冶金行业镀锡板生产线设备技术领域。技术方案是:过滤容器(13)设有顶盖(11),顶盖(11)上设有放气阀(16),过滤容器(13)内设有滤袋(15),滤袋(15)固定在滤袋支架(14)上,滤袋支架(14)固定在过滤容器(13)的内壁上,过滤容器(13)的上部连接入口侧管道(12),过滤容器(13)的下部连接出口侧管道(18),过滤容器(13)的底部设有放空阀(17)。本实用新型的有益效果是:能够有效过滤工艺槽液中的颗粒物杂质,而且可以定期在线对换热器进行清理,避免换热器内部堵塞,延长换热器的使用寿命。
本实用新型涉及一种链式提升辊道,属于冶金行业连铸机生产设备技术领域。技术方案是:导向架(5)的底端固定在凹槽底部,顶端固定在提升框架(2)的横梁上;热送辊道(3)与导向架垂直布置,导向架为四个,两两一组,每组分别位于热送辊道(3)的两侧,导向架(5)与热送辊道(3)相邻的一侧设有U形槽(11);多个热送辊(16)均匀设置在热送辊道框架(15)上,导向轮(6)为四个,两两一组,每组分别设置在热送辊道框架(15)两侧,导向轮(6)匹配设置在导向架上的U形槽(11)内;热送辊道(3)通过钢丝绳与传动装置相连接。本实用新型提高了设备的稳定性,避免了热送辊道在提升过程中出现跑偏现象,安装方便,易于维护。
本实用新型涉及一种短尺钢轨翻转叉头的结构,属于冶金行业钢轨生产翻钢设备技术领域。技术方案是:包含翻钢机(2)、固定螺栓(3)、翻转叉头(4)和翻转叉头拔爪(5),所述翻转叉头拔爪(5)为阶梯圆柱形,翻转叉头拔爪(5)具有轴肩,翻转叉头(4)与钢轨接触的一侧设有两个沉孔(6),两个翻转叉头拔爪(5)直径较小的一端分别固定在翻转叉头(4)的两个沉孔(6)内,翻转叉头(4)的另一侧设有十字槽,翻转叉头(4)的十字槽与翻转机(2)的十字形输出轴通过固定螺栓(3)固定连接在一起。本实用新型的有益效果是:保证了不划伤钢轨的前提下,提高翻转叉头拔爪的抗冲击能力和耐磨性能,从而达到长周期使用的目的。
本实用新型涉及一种板材矫直机工作辊花键外齿定位装置,属于冶金轧制设备技术领域;包括上固定板、多个外齿定位板和下固定板;外齿定位板包括柄部和弧形部,柄部的一端与弧形部的中点固定,另一端与上固定板或下固定板固定;弧形部的内弧上分布有多个内齿,多个内齿与矫直机工作辊的花键外齿相匹配。本实用新型可以实现上、下矫直机工作辊花键外齿的快速周向定位,避免工作辊更换过程中万向轴花键套内齿与矫直机花键装配齿形错位情况的发生,实现一次性推辊到位,大幅提升了矫直机工作辊的更换效率,保证了正常生产。

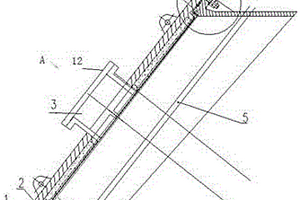

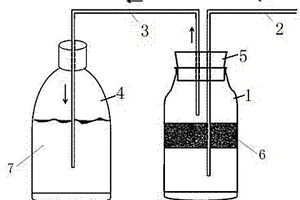

本实用新型涉及一种直读光谱仪尾气净化装置,属于冶金行业炼钢设备技术领域。技术方案是:包含一次净化瓶(1)、导管一(2)、导管二(3)、二次净化瓶(4)、瓶塞(5)、过滤棉(6)和纯净水(7),一次净化瓶(1)内设有一层过滤棉(6),二次净化瓶(4)内盛有纯净水(7),一次净化瓶(1)设有瓶塞(5),导管一(2)的一端穿过一次净化瓶(1)的瓶塞(5)和过滤棉(6)延伸至过滤棉(6)的下方,导管二(3)的一端穿过瓶塞(5)至过滤棉(6)的上方,导管二(3)的另一端插入到二次净化瓶(4)中的纯净水(7)内。本实用新型的有益效果是:具有过滤和净化尾气双重功效,能够代替直读光谱仪中的过滤芯,实现清洁排放。
一种转炉炉底高度测量装置,涉及一种转炉炉底高度测量装置,属于冶金机械技术领域。装置由手柄(1)、度量星(2)、度量环(3)、度量杆(4)、度量杆尾部实心体(5)组成,手柄(1)垂直焊接在度量杆(4)一端,度量环(3)套在度量杆(4)上且能够在度量杆(4)上滑动。本实用新型通过对比测量环套在度量杆上部度量星位置,能精确测出炉底高度。仅需一人操作测量杆就能实现操作,具有减少现场操作人员的效果。测量杆尾部采用实心材质,避免使用过程中变形、测量不准,影响测量精度的现象。本实用新型结构简单,快速安全,使用效率高,测量精确,适用于转炉炉底高度测量。
本实用新型涉及一种用于带钢钢卷开卷辅助上料装置,属于冶金行业电镀薄钢板设备技术领域。技术方案是:红外线发射机(1)和红外线接收机(3)分别固定在固定支架(6)上,红外线发射机(1)和红外线接收机(3)分别位于开卷机主轴(8)的两侧,红外线发射机(1)的红外线发射窗口(2)和红外线接收机(3)的红外线接收窗口(4)均为长条状,红外线发射机(1)、红外线发射窗口(2)、红外线接收机(3)、红外线接收窗口(4)和开卷机主轴(8)的中心线在同一平面内,红外线接收机(3)上设有数值显示屏(5)。本实用新型的有益效果是:能够准确判断带刚钢卷在开卷机主轴上的居中精度,单人即可完成上料过程。
本实用新型涉及一种便携式钢材打捆包装装置,属于冶金行业钢材打捆包装设备技术领域。技术方案是:包含支架(1)、平衡块(2)、带启动开关的电机(3)、旋转轴(4)、旋转板(5)和卡槽(7),带启动开关的电机(3)通过平衡块(2)固定在支架(1)上,带启动开关的电机(3)的输出轴与旋转轴(4)转动连接,旋转轴(4)与旋转板(5)固定连接,所述旋转板(5)上设有多个并排布置的卡槽。本实用新型的有益效果是:结构简单,方便拆卸和安装,移动方便,保证打捆质量,减轻工人劳动强度。

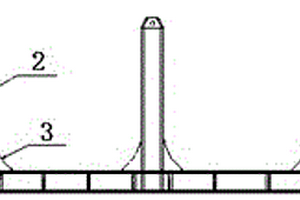

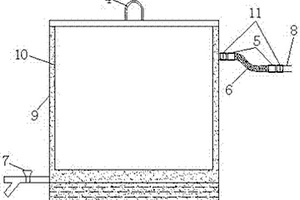

本实用新型涉及一种用于煤气排水器的保温装置,属于冶金行业煤气排水器设备技术领域。技术方案是:包含保温层(7)、伴热管(9)、保温箱(10)、蒸汽入口(11)和蒸汽出口(12),煤气排水器中的水箱(6)固定在保温箱(10)上,水箱(6)和保温箱(10)的箱体上均铺设有保温层(7),保温箱(10)的内部设有伴热管(9),伴热管(9)的一端为蒸汽入口(11),伴热管(9)的另一端为蒸汽出口(12)。本实用新型的有益效果是:既增强排水器的保温效果,强化煤气排水器排污阀的保温效果,降低了煤气排水器因排污阀损坏导致排水器故障的事故率,提高了排水器的保温效果和安全性。
本实用新型涉及一种高炉炉顶水冷溜槽检修孔密封结构,属于冶金行业高炉炉顶设备技术领域。技术方案是:溜槽检修孔(11)设置在煤气封罩(5)上,水冷检修孔座(1)固定溜槽检修孔(11)上,检修孔盖(2)固定在水冷检修孔座(1)上,检修孔盖(2)与水冷检修孔座(1)之间设有密封垫(7),检修孔盖(2)上设有观察人孔(3),观察人孔(3)上设有观察孔盖(12);水冷检修孔座(1)上设有一个环状冷却水道(4),水冷导流管(10)固定在环状冷却水道(4)内,水冷导流管(10)与水冷检修孔座(1)之间设有填充料(9)。本实用新型的有益效果是:避免水冷导流管和冷却水道出现破损,密封效果好,杜绝了向炉内漏水和跑煤气的现象。
本实用新型涉及一种转炉氧枪在线对中装置,属于冶金行业转炉炼钢设备技术领域。技术方案是:烟罩(2)设在转炉(1)的上方,烟道(8)连接在烟罩(2)上,烟道(8)上设有与氧枪(10)相配合的插入孔(3),氮封座(4)固定在烟道(8)的插入孔(3)上,氮封座(4)内设有与插入孔(3)相连通的圆孔,氮封座(4)内的圆孔上端为氮封口(6),空心圆台体(7)通过法兰盘(5)固定在氮封座(4)上,氧枪(10)垂直插入转炉(1)内,氧枪(10)的上端设有氮封帽(9)。本实用新型的有益效果是:有效解决了因氧枪与炉口中心线不对中造成的氧枪顶在氮封口上,导致氧枪钢丝绳脱槽、金属软管损坏等设备事故,保障了炼钢生产的顺行。
本实用新型涉及炼钢厂冶金附属装置的技术领域,特别是涉及一种新型节能钢包烘烤装置,其可以提高燃烧效率,减少煤气能源的浪费;并且可以方便对燃烧余热进行利用,提高实用性;包括包盖、燃烧器、混合箱、燃气管、通气管、固定管、传输管和射流喷嘴组件,混合箱内横向设置有多组分流板,包盖顶部设置有多组第一通气孔,混合箱底部和多组分流板上分别设置有多组第二通气孔,固定管外壁顶端设置有多组第三通气孔;还包括调节箱、多组螺旋管、输出管、传输泵、进液管和出液管,调节箱顶部密封设置有挡盖,挡盖上设置有出气孔,输出管输入端和输出端分别与包盖右端和调节箱右侧壁底部连通,并在输出管上设置有开关阀,传输泵安装在输出管上。
本实用新型属于冶金机械技术领域,涉及型材码垛装置。本实用新型提供的型材码垛装置,包括型材输送机构、平移机构、翻转机构、升降机构和输出辊道;在型材输送机构的输出端设置有平移机构和翻转机构,平移机构用于将正向型材输送至升降机构,翻转机构用于将正向型材翻转成反向型材并输送至升降机构,且翻转机构上设有定位挡块;升降机构位于平移机构和翻转机构的下方,用于接收平移机构输送而来的正向型材和/或翻转机构输送而来的反向型材,并对型材进行码垛;输出辊道位于升降机构的下方,用于接收升降机构运送而来的已成型的型材垛并输送至下一工序。解决了磁性码垛方法无法吸附不锈钢型材的难题,适用范围广,运行成本低,可靠性高。
本实用新型涉及一种去除盘条氧化皮的机械装置,属于冶金行业热轧盘条设备技术领域。技术方案是:包含电机(2)、空心轴(3)、轴承(5)、半弧面钢丝刷(6)、轴承座(7)和机架(12),空心轴(3)的两端分别通过轴承(5)和轴承座(7)固定在机架(12)上,电机(2)和空心轴(3)驱动连接,空心轴(3)上设有多个半弧面钢丝刷(6),所述多个半弧面钢丝刷(6)沿空心轴(3)的轴向均匀布置,相邻两个半弧面钢丝刷(6)的弧面相对布置。将盘条穿过空心轴,启动电机,通过半弧面钢丝刷可以有效的将盘条上的氧化铁皮去除。本实用新型的有益效果是:能够有效的去除盘条表面上的氧化铁皮,结构简单,体积小,能耗低。
本实用新型涉及冶金建材生产设备技术领域,具体是一种用于焙烧竖窑的大型风冷中心复合式烧嘴。通过设置中心烧嘴保护风梁、保护风上行室、保护风下行室、风冷底座隔板、保护风隔板,解决了现有焙烧竖窑的烧嘴无法分方位调节,且竖窑整个气流分布和温度分布均匀性差的问题。本实用新型耐热、耐磨、耐冲击,工作可靠,寿命长,既进一步改善了冷却效果,又同时预热了总助燃风。
本实用新型涉及一种钢包滑动水口打箍装壳下水口,属于冶金行业钢包滑动水口技术领域。技术方案是:包含下水口砖(1)、下水口钢壳(2)、结合火泥(3)、金属钢箍(6)和通孔(7),所述下水口砖(1)由上圆柱体(1-1)和下圆柱体(1-2)构成一体,呈台阶式,上圆柱体(1-1)的直径大于下圆柱体(1-2)的直径,下水口砖(1)沿中心线设有通孔(7),下水口钢壳(2)通过结合火泥(3)固定在上圆柱体(1-1)的下半部和下圆柱体(1-2)上,上圆柱体(1-1)的上半部设有金属钢箍(6)。本实用新型的有益效果是:能够增加对下水口砖的束缚力,抑制下水口裂纹的扩展,减少下水口在使用过程中的炸裂而造成跑钢事故。
本实用新型涉及一种热轧窄带钢粗轧中间坯导向装置,属于冶金行业热轧窄带钢技术领域。技术方案是:上辊(1)和中辊(2)上从右至左依次设有第二道孔型(5)、第四道孔型(7)和第六道孔型(9),中辊(2)和下辊(3)上从右至左依次设有第一道孔型(4)、第三道孔型(6)和第五道孔型(8),所述第一道孔型(4)和第二道孔型(5)、第三道孔型(6)和第四道孔型(7)均为共轭孔型,第五道孔型(8)和第六道孔型(9)水平方向错开布置,中辊(2)前方设有旋转辊道(10),旋转辊道(10)上设有导向板(11),所述导向板(11)沿旋转辊道(10)轴向呈螺旋式布置。本实用新型有效解决中间坯的导向移送,降低劳动强度。
