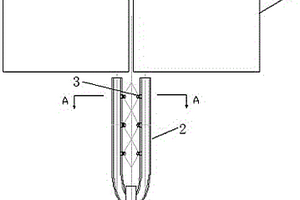

本实用新型涉及一种铸坯切割渣吹扫装置，属于冶金行业高温铸坯火焰切割渣去除设备技术领域。技术方案是：包含吹扫总管（1）、吹扫支管（2）和吹扫孔（3），两个吹扫支管（2）连接在一个吹扫总管（1）上，两个吹扫支管（2）之间构成U型，两个吹扫支管（2）相对的内侧面上分别设有多个上下布置的吹扫孔（3），吹扫孔（3）为扁平状，整体为对称结构。使用时，将该吹扫装置与火焰切割方面垂直，火焰切割的流渣在铸坯下方聚集，吹渣孔吹出的高压氮气或氧气从火焰切割的两侧同时对铸坯吹扫，从而使流渣迅速被吹散、清理干净。本实用新型的有益效果是：实现了两侧同时吹扫切割渣的功能，极大提高了切割渣去除的效率，能够满足连续生产的需求。
1117
0
本实用新型公开了一种电动浇注车，属于冶金机械领域。包括：车体固定架、引流槽、双轴电机以及滚动轮，所述滚动轮为四个，两两左右对称设置，分别设置于车体固定架下端的前侧和后侧，对称设置的滚动轮通过连接轴相连接，所述双轴电机设置于车体固定架上，设置于所述双轴电机两端的驱动轴通过链条与连接轴驱动连接，所述引流槽通过引流槽支撑架固定于所述车体固定架上。本实用新型通过设置双轴电机，且将设置于所述双轴电机两端的驱动轴通过链条与连接固定轮的连接轴驱动连接，可以实现一种电动浇注小车，降低了浇注小车对操作者存在的人身安全威胁，同时，省时、省力，提高了工作效率。
661
0

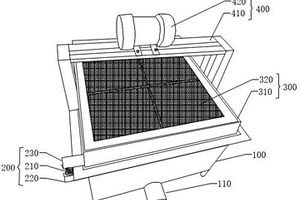

本实用新型提供了一种料浆振动筛，涉及料浆分离设备的技术领域，解决了现有对冶金辅助料的料浆进行过滤的装置构造比较简单，对料浆不能进行充分均匀地过滤，且费时费力的技术问题。该料浆振动筛包括箱体、弹性组件、过滤装置和振动装置；箱体顶面开口，且在侧面设有出料口；弹性组件一端设置于箱体；过滤装置包括过滤支架和过滤组件，过滤支架与弹性组件另一端连接，并设置于开口上方；过滤组件设置于过滤支架；振动装置包括振动支架和振动电机；振动支架与过滤支架固定连接；振动电机与振动支架固定连接。该料浆振动筛对料浆能够进行充分均匀地过滤，且无需过多人工参与省时省力。
1145
0
本实用新型涉及一种电渣炉用倒渣溜槽装置，属于冶金行业电渣重熔炉生产技术领域。技术方案是：倒渣溜槽（2）的断面为U型，倒渣溜槽（2）包含钢板外壳（6）和砌筑在钢板外壳（6）内的高铝质耐火材料（5），倒渣溜槽（2）通过四个支撑腿（7）倾斜固定在炉前平台（9）上，倒渣溜槽（2）与支撑腿（7）之间设有斜支撑（8），倒渣溜槽（2）较低的一端位于结晶器（4）的上方，自耗电极（3）插在结晶器（4）内。本实用新型的有益效果是：解决了直接往结晶器内倒渣产生的因天车晃动导致设备相碰、电渣锭底部质量不良、电渣炉抽锭漏钢等问题，确保了电渣炉热渣启动和抽锭操作的顺利进行。
1252
0

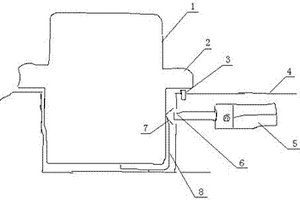

本实用新型涉及一种钢包底吹侧位装置，属于冶金行业炼钢设备技术领域。技术方案是：包含钢包（1）、钢包耳轴（2）、钢包支承座（3）、钢包车（4）、气缸（5）、活动接头（6）、固定接头（7）和吹气管（8），固定接头（7）固定在钢包（1）的一侧，吹气管（8）一端与固定接头（7）连接，吹气管（8）的另一端与钢包（1）的底部连通，钢包（1）置于钢包车（4）上，所述钢包车（4）上设有钢包支承座（3），气缸（5）固定在钢包车（4）内，气缸（5）的缸杆端设有与固定接头（7）相配合的活动接头（6）。本实用新型的有益效果是：有效避免了底吹公被挤压、弹簧受高温失效、底吹公头粘渣等弊端，保证了钢包的底吹效果。
711
0
本实用新型公开了一种组合立辊定位结构，具体是一种组合立辊辊套与辊轴的定位结构，属于冶金设备零部件领域。组合立辊包括辊套和辊轴，所述定位结构由辊套内孔中部的环状凹槽和辊轴外圆中部的环状凸台构成，环状凹槽的宽度与环状凸台的宽度相同，环状凹槽的直径大于环状凸台的直径。本实用新型中的定位结构实施过程简单，通过槽台定位结构和过盈配合相结合实现准确可靠的定位，采用该定位机构的组合立辊使用寿命长，抗事故能力强。
832
0
一种铁路石碴运送罐车，属于铁路施工工程机械技术领域，用于铁路施工运送石碴。技术方案是：两个罐车出碴口在罐车车体的下底面上平行布设，两个罐车出碴口分别位于两条钢轨的正上方，罐车出碴口处安装有导碴板，罐车出碴口的导碴板将石碴向钢轨两侧溜放，两个罐车出碴口内侧分别安装有插板式闸门，闸门与开关把手相连接。本实用新型两个罐车出碴口可以向每个枕木槽内准确上碴，并可以精确控制溜放的石碴量，节省了施工时间，减少了人工上碴、平整等作业量，降低了员工劳动强度，提高了工作效率。本实用新型具有结构合理、制作方便、操作简单、运行可靠的优点，能够在狭小地域和半径较小的线路上作业，可在冶金企业铁路维护方面推广使用。
775
0

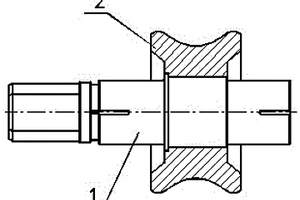

本实用新型公开了一种分体式热带轧机组合立辊，属于冶金设备零部件领域。所述组合立辊包括辊轴以及依次套装在辊轴上的主辊套和副辊套且辊轴与主辊套、副辊套之间通过过盈配合装配成一体，所述主辊套与副辊套相接触。本实用新型将立辊辊身分为主辊套和副辊套两部分分别铸造，可以降低毛坯的制造费用，提高材料的利用率，同时副辊套部分在使用过程中不需车削，较少了加工的时间和费用。
994
0
一种提高烧结料层透气性的布球装置，包括支撑架、受料斗、主轴和输料管组，两台支撑架分别固定在台车两侧，各支撑架上部设有轴承架，轴承架内装配轴承，主轴两端由轴承支撑，主轴上并排安装数个输料轮，各输料轮上部对应受料斗的出口、下部对应分料斗的进口，分料斗两端分别与支撑架固定，分料斗下部固接输料管组。本实用新型可以将透气性颗粒物分层添加在烧结台车的烧结料内，颗粒物的这种分布方式可以在烧结料燃烧后产生两层空位，从根部上提高烧结料层透气性。此外，层状分布的颗粒物克服布料偏析及边缘效应。采用本实用新型可提高烧结矿冶金性能和产品质量，为烧结提产奠定了基础。
1032
0
本实用新型公开了一种新型铁水包包嘴，属于冶金设备技术领域。所述包嘴包括砖形的包嘴外壳以及内层的耐火材料预制件；所述包嘴固定在铁水包外壳上；耐火材料预制件的上表面设置呈圆锥面的铁水浇注通道，圆锥面直径较大的一端位于远离铁水包一外侧，圆锥面直径较小的一端位于靠近铁水包的一侧，所述耐火材料预制件固定在包嘴外壳上表面。本实用新型采用包嘴外壳和耐火材料预制件的双层结构，分别制作后固定结合在一起，制作工艺简单。本实用新型中铁水浇注通道的设置形式能够使该包嘴适用于窄小漏斗浇注系统、满足精确浇注的需求。
818
0

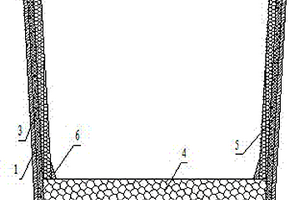

本实用新型涉及一种半钢包工作衬浇注用的保护冲击圈结构，属于钢铁冶金中半钢包内衬整体浇注技术领域。技术方案是：包含半钢包包壳（1）、包底永久衬（2）、包底工作衬（3）、包壁工作衬（4）、包壁永久衬（5）和冲击保护圈（6），在半钢包包壳的侧壁内依次设置包壁永久衬和包壁工作衬，在包壳的底从下至上依次设置包底永久衬和包底工作衬，包底工作衬与包壁工作衬连接区域设置冲击保护圈，冲击保护圈为环状，覆盖包底工作衬与包壁工作衬连接区域。本实用新型减少了包底与包壁连接处的棱角和尖角，即缓解了冲击，又避免了钻钢的发生，从而延长了半钢包工作衬使用寿命，降低了半钢包包衬耐火材料消耗。
998
0
一种冷床导向装置,属轧钢设备技术领域。用于解决现有导向装置支承稳定性插,间隙调整不便之缺陷。构成中有支承座、固定导板和滑动导板,改进为,支承座为四个,相对间隔分布于冷床床体两侧,每一支承座由底座和调节座组成,调节座通过螺栓安装在底座上,调节座上的螺栓孔为长圆形螺孔。本实用新型将原两点支承改为四点支承后,增加了冷床运行时的导向长度,可使冷床在升降和水平步进运动过程中沿理想的运行线路稳定运行,从而提高了冷床系统的运行稳定性;同时,可利用调节座调节导向滑动间隙;进一步提高冷床的运行稳定性及工作可靠性;可作为冶金冷床设施中的导向装置使用。
886
0
本实用新型涉及一种斯太尔摩首段辊道防扎头装置，属于冶金行业高线生产设备技术领域。技术方案是：斯太尔摩首段辊道设置在吐丝机的后面，斯太尔摩首段辊道包含多个平行布置的辊子（1），相邻两个辊子（1）之间设有间隙，在两个辊子（1）之间的间隙中设有一个防护体（2），所述防护体（2）为中空结构，防护体（2）的内部设有水冷管（3），防护体（2）的上端面为一个平面，防护体（2）的两个侧面为与辊子（1）相配合的弧面，防护体（2）固定在支撑板（5）上，所述支撑板（5）固定在斯太尔摩首段辊道两侧的护板上。本实用新型的有益效果是：能够避免在生产Φ18以上大规格高碳钢时，斯太尔摩首段辊道出现扎头现象。
1019
0
本实用新型涉及冶金设备技术领域，提出了接触式粉粒物料自动测水装置，包括测水机构，关键在于：所述测水机构包括探针传感器、以及与探针传感器连接的上位机，测水装置还包括机架、设置在机架上端左右两侧的定位导轨、以及架设在机架上方并与定位导轨形成滑动配合的滑动机构，还包括设置在滑动机构上的升降机构，探针传感器与升降机构连接并借助升降机构的伸缩具有升降自由度，探针传感器和升降机构借助滑动机构和定位导轨的滑动配合具有沿前后方向的移动自由度。探针传感器能够连续、准确、实时的检测粉粒物料中的水分，并将检测信号传输给上位机，克服了靠工人用手摸、用眼睛看来判断混合料的透气性、加水量存在的局限性。
1158
0

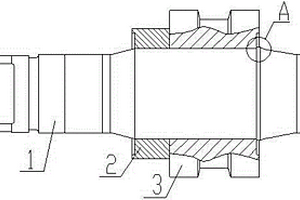

本实用新型涉及一种PQF连轧辊组合结构，属于冶金设备零部件技术领域，包括采用离心复合方式铸造的辊环，所述辊环内部的装配孔设有同轴且依次相连的辊环定位段和辊环装配段，所述辊环通过辊环装配段与辊轴过盈装配，且其过盈率为0.8‰‑0.85‰，所述辊轴上设有定位辊环轴向位置的辊轴定位凸台，且辊轴定位凸台与辊环定位段相适配。本实用新型结构简单，保证了PQF连轧辊孔型部位的耐磨性以及辊颈部位的综合韧性，节省了生产成本；辊环与辊轴的结合部位均采用过盈配合加热装方式装配，结构及加工简便；装配时通过传动侧的辊轴定位凸台来固定辊环轴向位置，保证位置尺寸并防止使用过程中辊环发生轴向窜动。
908
0
本实用新型涉及冶金设备附属装置的技术领域，特别是涉及一种轧辊生产用环保中频炉，可对产生的烟尘进行处理；可减少中频炉的冷却时间；包括炉体和底座；还包括处理箱、横板、除尘布袋、左螺栓和右螺栓，处理箱左侧壁上半区域连通设置有连接管，横板顶端中央区域纵向设置有贯通孔，除尘布袋顶端设置有固定环，固定环顶端左半区域和右半区域分别纵向设置有左螺纹孔和右螺纹孔，横板顶端左半区域和右半区域分别设置有左螺纹槽和右螺纹槽，处理箱右侧壁下半区域连通设置有排气管，排气管上设置有过滤网；还包括蓄水箱、螺旋管和抽水管，蓄水箱顶端中央区域纵向设置有固定孔，抽水管输出端设置有抽水泵，抽水泵输出端设置有支管。
752
0
本实用新型涉及一种高速线材吐丝机滚动入口导卫，属于冶金行业高速线材生产设备技术领域。技术方案是：包含导卫体、导卫支架和法兰盘；所述导卫体包含两块钢板（1）和四个导卫轮（2），两块钢板（1）平行布置，每块钢板（1）上均设有两个相互配合的导卫轮（2）；所述导卫支架包含圆盘（3）、长方孔（4）和立板（5），圆盘（3）的中间设有长方孔（4），立板（5）固定在圆盘（3）上；所述法兰盘固定在导卫支架中的圆盘（3）上，导卫体中的钢板（1）与导卫支架中的立板（5）固定连接。本实用新型的有益效果是：能够取代碳化钨管，完成轧制通道10°变化，减少工艺件成本，提高产品质量。
1031
0
本实用新型公开了一种450/750V特种控制电缆，涉及电力电缆技术领域。本实用新型包括缆芯，其特征在于：所述缆芯内的空隙处设有填充层，所述缆芯外依次绕包成缆非磁性金属丝编织屏蔽层、内垫层以及硅橡胶护套，所述的缆芯由4根、5根、6根、7根、8根、10根、14根、19根或24根铜芯导体外包裹硅橡胶绝缘以多层共挤方式绞合成缆，所述铜芯导体的标称截面为1.5mm2、2.5mm2、4mm2或6mm2，所述非磁性金属丝编织屏蔽层采用标称直径为0.2mm的非磁性金属丝编织，其以编织密度不小于60％。本实用新型适用于交流额定电压450/750V及自动化控制系统作电器仪表的信号传输线使用，具有良好的耐高温、阻燃、乃辐射、耐老化、耐臭氧等特性，应用于石油、化工、发电、冶金、航空航天等场所。
1061
0
本实用新型公开了一种球化处理装置，属于冶金技术领域，包括压坨、球化处理包以及连接在压坨与球化处理包之间的压入杆，所述球化处理包为上大下小的倒圆锥体，锥度为a，球化处理包上表面开设加料孔和便于压入杆伸到球化处理包内腔的通孔，所述的通孔位于球化处理包上表面中心位置，所述的压入杆下端从通孔伸到球化处理包底，并固定连接于球化处理包底，压入杆的上端固定连接于压坨的下表面。本实用新型能够确保球化剂在铁水中快速均匀的熔化，改善球化效果，使碳化物下降，硬度均匀性提高，同时本装置具备结构简单，操作方便等优势。
840
0

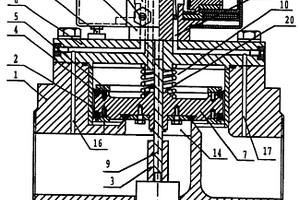

一种可用于数字控制的活塞式电液阀,属阀门技术领域,用于解决阀门密封及控制问题。构成中包括阀体、阀盖、活塞阀瓣、弹簧、电磁先导阀、沟通阀体进口与活塞上腔的平衡通路、沟通阀体出口与活塞上腔的泄荷通路,所述活塞阀瓣包括活塞体和Y形密封圈,所述Y形密封圈为两个,底部相对、开口向外安装设在活塞体上,活塞体两端面上设有压板,压板于活塞体螺钉连接。本实用新型利用介质压力自行密封,水锤冲击小,启闭密封可靠,使用寿命长,易于实现数字化调节控制。适宜在石化、冶金、食品等管道储运中的自控执行装置中使用。
728
0
本实用新型涉及一种加热炉上料台架快速退钢装置，属于冶金行业高线加热炉设备技术领域。技术方案是：包含上料台架（9）和两个结构相同的退钢机构，两个结构相同的退钢机构分别设在上料台架（9）的两侧，所述退钢机构中的连杆一（3）和连杆二（5）的一端分别与固定底座二（4）和固定底座三（6）铰接，连杆一（3）和连杆二（5）的另一端分别与取钢臂（7）的两端铰接，液压缸（1）的缸体端与固定底座一（2）铰接，液压缸（1）的缸杆端与连杆一（3）铰接。本实用新型的有益效果是：退钢时间由原来的8小时缩短到4小时，相应的煤气、电等能源介质费用可节约4万元。同时消除了因钢坯温度高，电磁吊吸不牢造成钢坯坠落的安全隐患。
744
0
一种排料均匀的叶轮给料机,属物料输送技术领域。要解决的技术问题是克服现有叶轮给料机给料量小时排料不均匀连续的使用缺陷。技术方案构成中包括料斗、叶轮、电机,料斗上有进、出料口,叶轮与电机传动连接,其改进为,叶轮立式安装在料斗底部、与料斗底部口径相匹配,叶轮为锥圆状,叶片间隔分布在锥圆面上,出料口位于料斗底部侧面。本实用新型中的叶轮采用锥圆形并立式安装,有利于于粉状物料沿锥圆斜面的自由滑落,即使在给料量小、物料粒径小呈细粉末状的使用情况下,也能够实现均匀连续的定量排料,方便了粉状物料的准确配料;此外,还具有结构简单、体积小重量轻、耗电量少、工作可靠使用方便等特点,可广泛用于矿山、冶金、轻工、化工等行业中。
629
0

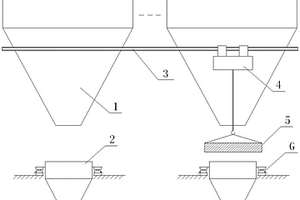

一种高炉槽下料斗秤快速校准装置，属于冶金设备技术领域，用于提高槽下料斗秤的校验效率并降低工人的劳动强度，其技术方案是，该装置构成中包括轨道、起重设备、异形砝码和校准上位机，所述轨道水平固定在高炉槽下各称量料斗的正上方，所述起重设备安装在轨道上，起重设备的吊钩上吊挂异形砝码，所述校准上位机通过通信电缆与被校准高炉槽下称量料斗的料斗秤连接。本实用新型利用电动起重设备在各个称量料斗间吊运异形砝码，利用校准上位机调整料斗秤中的重量计算参数，不仅大大提高了槽下料斗秤的校验效率，保证了高炉生产的正常进行，而且降低了工人的劳动强度，消除了人工搬运砝码的事故隐患。
764
0

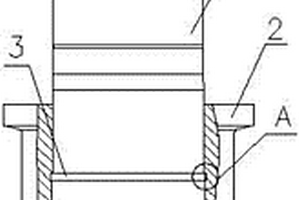

本实用新型涉及一种内壁吹氩浸入式水口，属于冶金行业钢铁连铸生产技术领域。技术方案是：水口本体（1）的材质为铝碳质材料，水口内壁（2）的材质为ZrO2‑CaO‑C，水口本体（1）与水口内壁（2）之间设有吹氩通道（5），水口本体（1）的上端为水口入口，水口本体（1）的下端为水口出口，水口本体（1）上设有进气孔（6），水口内壁（2）上均匀设置多个吹氩孔（4），所述水口出口为设置在水口本体（1）侧面且对称布置的两个或四个出钢孔（8）。本实用新型的有益效果是：可有效防止生成夹杂物附着在水口内壁上，同时降低渣线部位耐材的侵蚀，避免钢水絮流情况的发生，同时利于大颗粒夹杂物上浮去除，净化钢水提升洁净度。
1136
0

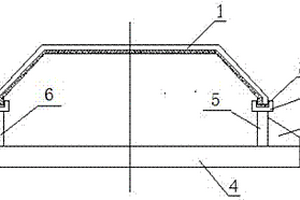

本实用新型涉及一种高速线材风冷辊道密封装置，属于冶金行业高速线材生产设备技术领域。技术方案是：支撑挡板一（5）和支撑挡板二（6）分别垂直固定在风冷线底座（4）上，支撑挡板一（5）和支撑挡板二（6）平行布置，支撑挡板一（5）和风冷线底座（4）之间以及支撑挡板二（6）和风冷线底座（4）之间均设有加强铁（7），支撑挡板一（5）和支撑挡板二（6）的上端分别设有U型槽（3），风冷罩（1）的内壁上设有保温垫层（2），风冷罩（1）的两端分别扣合在支撑挡板一（5）和支撑挡板二（6）上端的U型槽（3）内。本实用新型的有益效果是：能够提高密封效果，保温效果好，能够满足高线品种钢在线退火工艺要求。
1002
0
本实用新型涉及一种工业加热炉小样试验装置，属于冶金行业工业试验设备技术领域。技术方案是：包含试样仓（1）、底板（2）、定位螺钉（3）、通孔（5）和定位孔，所述试样仓（1）是由四个矩形钢板头尾相接焊接而成，试样仓（1）的横截面为矩形，试样仓（1）的四个矩形钢板上均设有若干个均匀布置的通孔（5），试样仓（1）固定在底板（2）上，底板（2）上设有三组或三组以上的定位孔，每组定位孔包括两排，每排有若干个定位孔，定位螺钉（3）固定在其中一组的定位孔上。本实用新型的有益效果是：能够适应不同断面尺寸的钢坯，减少人力和材料的浪费，保证在工业加热炉中进行小样试验时样品不易掉落，样品出加热炉时可以快速简单的取下。
