放空煤气回收利用装置及煤气放空系统 1097

 0

本实用新型涉及石化冶金技术领域，尤其涉及一种放空煤气回收利用装置及煤气放空系统，其中，该放空煤气回收利用装置包括水环压缩机组，水环压缩机组包括依次连通的缓冲罐、水环压缩机、汽水分离器；缓冲罐用于连通煤气发生炉，汽水分离器用于连通燃气管网或其他用户，本实用新型提供的放空煤气回收利用装置在资源综合回收利用方面具有重要意义，不但实现了清洁生产，减少了对大气环境的污染，而且将电炉气的有效资源合理利用实现了节能减排。同时该放空煤气回收利用装置有效整合产业资源，提高资源的综合回收能力，实现了资源循环利用，增加企业经济效益。

液密封式环冷机 984

 0

本实用新型涉及钢铁冶金领域采用的液密封式环冷机。它包括围绕环冷机的中心作回转运动的环冷机台车，和安装在环冷机的支架上的环冷烟气罩。环冷烟气罩内侧板的底部外侧、环冷罩外侧板的底部外侧分别设有一内环形槽和一外环形槽，内环形槽和外环形槽内灌注有液体；环冷机台车顶部的台车内侧栏板和台车外侧栏板分别插入内环形槽和外环形槽中液体的液面之下。由于液体的流动性和密封性，实现环冷罩与环冷机台车的密封，防止排烟道内的热烟气因外漏而损失，又能防止冷空气渗入而降低烟气温度，以提高余热利用效率，还可以防止排烟道内烟尘外泄造成环冷机周边的粉尘污染。

龙门式倾翻卷扬机 1133

 0

本实用新型公开了一种龙门式倾翻卷扬机，属于冶金用倾翻卷扬机装置技术领域。龙门式倾翻卷扬机包括龙门架和卷扬装置，龙门架的上方设置有检修平台，检修平台上设置有一组相互平行的钢轨，钢轨的上方设置有移动小车，移动小车的上表面上固定有卷扬装置。卷扬装置包括电机一、减速器一和卷筒，电机一通过减速器一带动卷筒转动。卷筒远离减速器一的一端与安装座转动连接，安装座上设置有限位开关。移动小车上固定有固定座，固定座上设置有平衡滑轮，平衡滑轮位于卷筒的正下方。卷筒上缠绕有钢丝绳，钢丝绳绕过吊钩上的滑轮和平衡滑轮固定在固定座上。本实用新型采用上述结构的龙门式倾翻卷扬机，能够解决倾翻卷扬机支架强度低、吊钩运行不稳定的问题。

用于高压大气量输气管道的多管除尘器 935

 0

一种用于高压大气量输气管道的多管除尘器,包括一壳体,壳体内部空间用上下隔板分隔为进气室、排气室、灰斗三部分,在壳体的侧部、顶部和底部的外壁上有进气口、排气口和排灰口,进气室内有水平配置的进气预分离装置和垂直分布的旋风管,二者共同完成对含尘气体的惯性预分离和旋风分离的二级分离,提高了净化效率。进气预分离装置也有利于气流的均匀分布。本除尘器结构简单紧凑、效率高、压降低,还适合用于冶金、建材、化学等领域的净化除尘、颗粒扬料回收。

应变式压力变送器 1135

 0

本实用新型涉及一种应变式压力变送器,它是在YSF应变式压力传感器的基础上改进而成的,主要改进点是:第一、增设调零及温度补偿电路,它控制全桥圆形应变花的零压输出调整和温度补偿。第二、增加三端稳压器电路,以便向压力传感器的全桥电路和调零及温度补偿电路提供稳压 电源。第三、配装毫安表,使显示直观。本实用新型的优点是测量精度高,范围宽,稳定性好,体积小,安装维护简便,它可广泛应用于石化、冶金、医药、轻纺等领域,对-0.1—100MPa范围的液体、气体介质进行连续测量,是一种较理想的应变式压力变送器。

长寿铸铁模 1052

 0

一种长寿铸铁模,属冶金机械技术领域,用于解决铸铁模因受热不均产生局部内应力的问题。改进后铸铁模底部内表面与底表面几何轮廓相同,铸铁模底部壁厚尺寸一致。本实用新型对针对铸铁模高温变形损坏及铁水崩溅粘接滚轮的问题进行了改进,其特点如下:1.改善铸铁模结构尺寸,使其底部壁厚尺寸一致,该改进可有效消除或减小局部应力产生,避免铸铁模断裂,提高铸铁模的使用寿命约三倍;2.在铸铁模侧边增设防铁水飞溅护板,有效防止铁水和其它杂物进入滚轮回转副中,保证滚轮的灵活转动,避免因铁水崩溅,使铸铁机链带的滚轮和外滑套连接处焊合。本实用新型结构简单,易于实现,改进后可明显提高铸铁模使用寿命,减少维修时间和生产成本。

模具模腔抛光机 963

 0

本实用新型公开了一种模具模腔抛光机，包括：整体框架、油箱、液压泵和电磁阀系统、第一液压油缸、两个第二液压油缸、双向液压油缸、模具固定夹、两抛光布固定夹、导轨、导轨滑块、双向液压油缸和控制开关系统；本实用新型以双向液压油缸为动力来源，通过控制夹设有尼龙抛光布条的抛光布固定夹来回往复运动，实现了模具模腔内部的抛光，大大提高了粉末冶金模具模腔内部的抛光效率问题，方便快捷，自动化的设备避免了人工手动抛光模具模腔内部操作不方便且浪费时间的问题。

静密封环冷机 1042

 0

本实用新型涉及冶金设备领域的静密封环冷机。包括机架和置于机架上的台车；台车两侧旋转框架最内侧的旋转框架壁板底部与台车底部之间用橡胶密封条完全密封，从而实现静密封。在台车底部上安有与台车底部平行的篦板，篦板和台车底部之间由立板做支撑。风机与旋转框架壁板的侧面连接，鼓风方向与旋转框架壁板垂直。静密封环冷机把传统环冷机原有的密封装置、风箱灰斗、大功率风箱取消掉，节约了能源、简化了机械设备并减少了机械的损耗。在密封状态时无相对运动，从而实现静密封。将传统环冷机的动密封改成静密封，大大延长了密封件的使用寿命。用数个小功率风机来代替原有的大功率风机，风机数量和台车数量相等，节约能源。

长体高效喷嘴 730

 0

本实用新型公开了一种长体高效喷嘴，涉及冶金连铸技术领域，包括喷嘴体，所述喷嘴体的外表面开设有进水孔道和进气孔道，喷嘴体的底部设有输送内管，输送内管的外表面套设有输送外管，输送外管的顶端贯穿喷嘴体的底面并延伸至喷嘴体的内部，输送内管的顶端与进水孔道相连通，进气孔道的一端与输送外管的外表面相连通，喷嘴体的底部设有连接管，连接管的内部设有备压连接体，备压连接体的进水端固定连通有备压连接体接头，输送外管的底端贯穿至连接管的内部与连接管的内侧壁固定连接，输送内管的底端与备压连接体接头的进水端相连通。该长体高效喷嘴，具备能够在低水量情况下进行喷水和避免堵塞的优点。

板式耐磨双层卸灰阀 1034

 0

一种板式耐磨双层卸灰阀属于冶金行业除尘设备领域，结构包括分别对应设置在上、下阀体内的上阀座和下阀座，与上、下阀座配合的上阀板和下阀板，以及与上、下阀板连接的开闭驱动部件，其关键在于：所述上、下阀板均由上层耐磨石板和下层金属板复合而成；借助开闭驱动部件，所述上、下阀板与上、下阀座形成交替开闭结构。利用上、下阀板的复合结构中的耐磨石板和密封胶圈与上、下阀座配合，再通过驱动部件中带有弧形缓冲结构的驱动臂驱动执行臂带动上、下阀板与上、下阀座启闭，这两者结合可有效解决阀板粘灰，以及阀板与阀座长时间工作造成的磨损、漏风问题。

炮泥分离装置 1125

 0

本实用新型涉及一种炮泥分离装置，属于冶金行业高炉炼铁生产设备技术领域。技术方案是：振动托盘一（3）位于动托盘二（4）的上方，振动托盘一（3）的一侧通过连接轴一（2‑1）转动连接在主体框架（1）上，气缸二（18）的活塞杆通过栓轴二（17）铰接在振动托盘一（3）的另一侧；振动托盘二（4）的一侧通过连接轴二（2‑2）转动连接在主体框架（1）上，气缸一（16）的活塞杆通过栓轴四（23）铰接在振动托盘二（4）的另一侧；振动托盘一（3）的上方设有炮泥入口（20），振动托盘二（4）的下方设有传送带（14）。本实用新型的有益效果是：能够实现炮泥的自动分离，提高炮泥分离效率。

家用高效潜水泵 837

 0

一种家用高效潜水泵,壳体有三部分:电机壳体、叶轮壳体和隔水篮,轴上装有甩水套、圆台式叶轮和导流叶。井水被甩水套快速送入圆台式叶轮,圆台式叶轮把井水通过导流叶提升至出水口。泵体采用分体式,便于维修。因为泵轴上安装了甩水套和导流叶,加之采用圆台式叶轮,抽水效率大大提高。电缆在壳体内穿过,有利于保护电缆外套,避免磨损漏电。另外,水泵轴承采用冶金石墨滑动轴承,大大延长了水泵的使用寿命。

炼铁用氧化球团矿用添加剂 865

 0

本发明是一种球团矿用化学添加剂,为粉末状复配混合物,粒度≥200目,其组分(重量百分比)为:增粘剂30-50%;增氧催化剂为10-25%;强化剂为10-25%;载体为30-50%。本发明添加剂不含Si、Al、K、Na等对炼铁有害的元素。其特征在于能完全取代膨润土用于造球,基本不降低球团矿品位,在球团原料中配加0.4-0.6%的比例,就能达到和超过球团矿质量要求标准,还能明显改善球团矿的高温冶金性能。其作用明显优于膨润土。

除冰滑板 967

 0

本实用新型公开了一种除冰滑板，包括铝托、气道、单侧倒角滑条、诱导角、填充胶，所述单侧倒角滑条、诱导角通过螺栓固定安装在所述铝托的表面上，所述气道安装在所述单侧倒角滑条和所述铝托之间，所述填充胶填充在所述单侧倒角滑条和所述铝托之间两边的缝隙处。单侧倒角滑条为铜基粉末冶金材质，具有良好的抗冲击性和导电性，同时可以清除弓网导线上所结的冰，且对弓网导线磨耗小。

浮油回收处理装置 663

 0

本实用新型涉及一种浮油回收处理装置，属于浮油回收处理技术领域。技术方案是：废水收集池（5）内设有收油器（1），收油器底部向斜上方设置多个收油管（3）；废水收集池上架设操作平台（6），控制螺杆（2）固定在操作平台上并向下连接废水收集池内的收油器，抽油软管（4）一端伸至收油器底部，另一端至废水收集池外，连接进油管（7）并伸入负压真空罐（8）内部，抽油泵（11）连接负压真空罐出口和压滤机（12）进口，压滤机连接成品油桶（13）。本实用新型同时进行废水中浮油回收及处理，不受水量、水质变化的影响，回收油品含水率低、易安装维修,使用安全可靠，操作维护方便，可广泛应用于炼化，化工、冶金等行业各类含油废水处理。

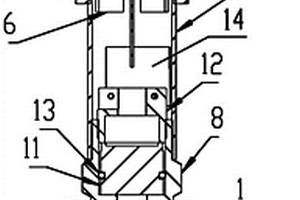

新型卫生型隔膜压力变送器 1138

 0

本实用新型涉及一种新型卫生型隔膜压力变送器，包括压力变送器及与压力变送器底部可拆卸连接的卫生型接体；卫生型接体包括竖向通孔，竖向通孔的底部设置有锥台型空腔，锥台型空腔的底面设置有接体承压片，接体承压片的底面还设置有环形贴片；卫生型接体的底部还设置有铣槽；压力变送器包括管体、霍斯曼接头、过程接头、接头垫片、膜片、信号处理电路板；霍斯曼接头设置在管体的上端；管体的顶端设置有霍斯曼插头；过程接头设置在管体的下端；霍斯曼接头内还设置有进线口；过程接头内设置有芯体。其具有结构设计合理、测量精确且能够满足卫生使用的要求等特点，能够广泛应用石油、化工、冶金、电力、水文等工业过程现场的压力测量和控制。

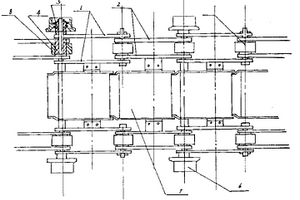

悬臂式热料输送机链带 798

 0

本实用新型属于冶金行业热料输送设备。其目的是针对旧链带结构(见图3),链板在无密封、易进灰尘卡死的固定滚轮上转动,轮距大于链节距,摩擦比压大、磨损快、易掉链,维修工作量大。本实用新型滚轮6外悬于链板外侧(见图3),双层密封,在道轨上做纯滚动,为减轻自重每隔一个链节装一对滚轮,维修方便。链板均为扁孔、无磨损,长轴5、短轴3与轴套虽有摩擦,但比压降低,寿命增长。采用弧形料斗,易于卸料。

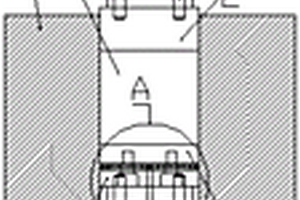

可以自动喷脱模剂的模具 851

 0

本实用新型公开了一种可以自动喷脱模剂的模具，包括贯穿设有模腔的阴模、配合在所述模腔内以压制压坯的上压组件和下压组件，所述下压组件包括下压头、设于所述下压头下方且与其可拆卸连接的压板、设于所述压板下方且与其可拆卸连接的下冲杆；还包括：喷洒组件，其包括压设于所述下压头和所述压板间的环形喷洒管、与所述喷洒管连通的气管，其中，所述喷洒管外周侧壁间隔贯穿设有喷孔，所述喷孔位于下压头和压板间，所述气管贯穿所述下冲杆与外部喷脱模剂机的出液口连通。本实用新型具有通过喷洒组件的设置，可以自动向模腔内喷洒脱模剂，解决了粉末冶金压制工序中需要人工手动喷洒脱模剂的问题，提高了生产效率的有益效果。

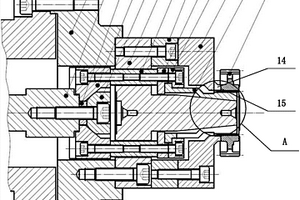

弹性涨套夹具结构 1107

 0

本实用新型公开了一种弹性涨套夹具结构，其用于粉末冶金同步器齿毂精车，弹性涨套夹具结构包括夹具体、拉杆轴、拉杆接头、球头、锥度体、多个导柱、涨套固定板、涨套压盖、弹性涨套、连接盘以及定位垫。夹具体和锥度体都为固定的，锥度体的另一端具有锥度。拉杆轴可以通过拉杆接头、球头、多个导柱、涨套固定板、涨套压盖带动弹性涨套沿锥度体在轴向方向上往复移动，并使弹性涨套涨开或闭合。定位垫、连接盘通过螺栓与法兰盘相连接。定位垫的另一端具有凸台，凸台上具有多个沟槽，凸台的端面为定位面。本实用新型的弹性涨套夹具结构可以防止在车削加工中铁屑附着在胎具的定位面上，从而减少不合格品产生。

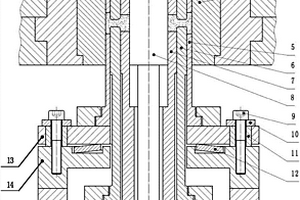

模具弹性补偿装置 1091

 0

本实用新型公开了一种模具弹性补偿装置，其包括：第一上模冲、第二上模冲、第三上模冲和第一下模冲、第二下模冲、第三下模冲，上下冲模一一对应。限模嵌套于第一上模冲和第一下模冲的外面；芯棒穿设于第三上模冲和第三下模冲的内部。其中限模的内壁、芯棒的外壁和第一上模冲、第二上模冲、第三上模冲以及第一下模冲、第二下模冲、第三下模冲之间形成压制空间。定位板与第一下模冲的下端相连接；以及碟簧压设于定位板的下方。其中第一下模冲处于卸压状态时，碟簧能够推动定位板以及第一下模冲回弹一定距离。本实用新型的模具弹性补偿装置能够解决多台阶粉末冶金制品压制成形时产生裂纹的问题。

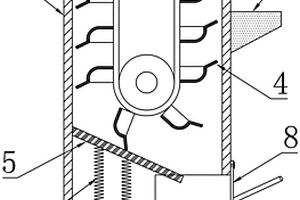

用于生料辊压的提升机 829

 0

本实用新型公开了一种用于生料辊压的提升机，包括设有进料端和出料端的提升机本体以及多个等距离分布于提升机本体内的料斗，还包括设于提升机本体底部的积料清理机构；所述积料清理机构包括于提升机本体料斗下降区底部倾斜设置的接料板，以及于提升机本体料斗提升区底部设置的接料小车，且接料板的自由端延伸至接料小车的上方。本实用新型解决了洒落物料沉积在提升机底部难以清理，易导致提升机内部堵塞或卡顿的问题。本实用新型适用于化工、冶金、建材、粮食等行业，用于垂直提升物料。

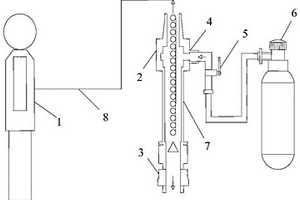

可调温式消防员避火服 768

 0

本实用新型提供了一种可调温式消防员避火服，该避火服由避火服本体、聚氨酯橡胶管、涡流管、空气呼吸器、温度控制阀、空气调节阀组成，空气调节阀一端与空气呼吸器连接，另一端与涡流管连接，涡流管上端与聚氨酯橡胶管连接，下端安装有温度控制阀，聚氨酯橡胶管延伸至避火服本体内。本实用新型能利用压缩空气消除人体热负荷，可有效降低消防员身体各部分温度，避免头晕、呕吐等现象的发生，能适用于高温、强辐射热等消防、冶金领域。

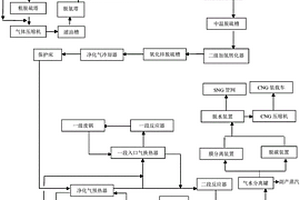

多工况焦炉煤气交替生产天然气的装置 890

 0

本实用新型公开了一种多工况焦炉煤气交替生产天然气的装置，本实用新型的多工况焦炉煤气交替生产天然气的装置包括通过管道连接的焦炭脱油塔、气柜、气体初净化装置、精脱硫装置、甲烷合成装置、脱碳装置、膜分离装置和脱水装置，整个生产过程包括焦炉煤气净化、天然气合成、天然气提纯三部分，对于多工况(例如化工焦、冶金焦)焦炉煤气的生产具备适应性以及先进性。

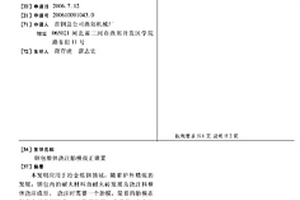

钢包整体浇注胎模找正装置 945

 0

本发明应用于冶金炼钢领域,随着炉外精炼的发展,钢包内的耐火材料由耐火砖发展为浇注料整体浇注成形。浇注时需要一个胎模,简易的胎模在钢包内找正很困难。本发明是用一套摄像;4个油缸和与之配套的液压站实现了胎模在钢包内快速准确找正的功能。

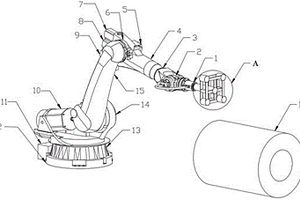

钢卷端面检测机器人及其路径规划方法 736

 0

本发明涉及一种钢卷端面检测机器人及其路径规划方法，属于冶金设备及方法技术领域。本发明的技术方案是：轴六（1）为旋转轴，轴六（1）的末端与田字机械臂法兰架（16）固定在一起；工业相机（17）和激光器（20）安装在田字机械臂法兰架（16）上。本发明的有益效果是：通过编写相关算法控制机器人各轴相互配合运动，可以使钢卷端面检测机器人始终平行于钢卷端面进行旋转检测，检测结果精度更高、检测效率更为高效，通过机器人取代人工操作，在很大程度上节约了人力物力，同时保护了人工的安全。

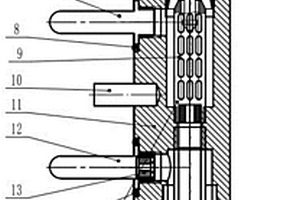

具有快速排污功能的喷嘴体 768

 0

本发明属于冶金流程连铸机二次冷却喷淋雾化技术领域，特别涉及一种具有快速排污功能的喷嘴体，为了解决目前的喷嘴在处理颗粒堵塞时，必须将喷嘴全部拆除进行分解清理异物，增加了工作难度和工作量,排污措施效率低的问题，本发明提供一种具有快速排污功能的喷嘴体，所述喷嘴体包括喷嘴主体、排污装置，所述喷嘴主体上设有进水孔，排污孔，出水孔，所述排污装置设置在排污孔上，所述进水孔连接水源，出水孔连接有喷嘴，当喷嘴主体中进入杂质颗粒时，打开排污装置，打开水源，杂质颗粒从排污装置中喷出，采用以上技术方案，可以利用生产间隙，在不拆解喷嘴的前提下对喷嘴进行在线排污，将生产时喷嘴内的堵塞物及时排除，提高了生产效率。

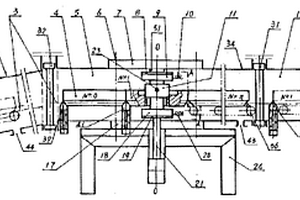

推舟式真空电阻直热式热压连续烧结炉 853

 0

本实用新型为一种推舟式真空电阻直热式热压连续烧结炉。本实用新型的烧结炉包括三个相邻的真空室,推舟式连续进出料机构和热压烧结机构。所述真空室分别为预备真空室13,烧结真空室5和冷却真空室2;所述推舟式连续进出料机构由分别安装在预备真空室13、烧结真空室5和冷却真空室2中的链条拨动推舟机构35、36、37和滚轮轨道3组成;所述热压烧结机构的压力中心与烧结真空室5的中轴线O-O相重合,由紧贴在烧结真空室5的炉壳34顶部上的上钣7,紧贴在炉壳34底部的下钣17,将上钣7与下钣17和烧结真空室5紧固在一起的四个立柱6组成。本实用新型可广泛应用于金刚石制品、粉末冶金与金属陶瓷产品的研制和生产。

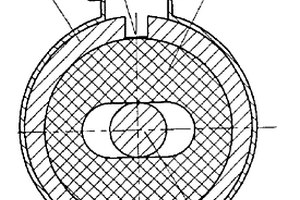

单螺杆泵 756

 0

本实用新型涉及一种单螺杆泵,在化工、食品、粮油、建筑、环保、造纸、纺织及冶金等领域用来输送物料。由螺杆、衬套和外钢套组成,其特征在于螺杆与衬套之间为间隙配合,外钢套上可以设有调整凹槽或一断开开口,外有卡箍套在其上,使外钢套的内径可以微量调节,螺杆的截面为圆形、椭圆形、抛物线形或其它曲线形状。解决了单螺杆泵衬套磨损后泵内压力降低而报废的问题,提高了泵送效率,延长了使用寿命2—3倍。

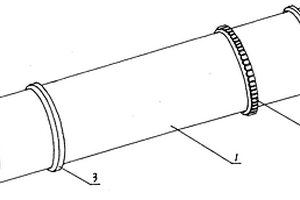

新型回转窑窑体 1011

 0

本发明涉及一种回转窑窑体，主要指用于水泥、化工、冶金回转窑上用的一种新型回转窑窑体。它主要由传动齿轮、滚圈、内筒体、外筒体，锆铝棉保温隔热板、环形内筒体支架、耐热砖组成，内筒体和外筒体由耐热钢板滚轧焊接而成，在内筒体和外筒体之间设有环形内筒体支架和锆铝棉保温隔热板，在内筒体的内圆周上设有耐热砖，在外筒体的圆周上设有滚圈和用于窑体转动的传动齿轮，滚圈和传动齿轮，通过焊接与外筒体相连，由于采用了上述方案，在耐热砖和外筒体之间增加了由内筒体、环形内筒体支架和锆铝棉保温隔热板组成的隔热层，从而达到保障窑体内温度，提高生产效率，降低能耗，延长窑体寿命的目的。

钢卷全层面宽度测量装置及方法 954

 0

本发明涉及一种钢卷全层面宽度测量装置及方法，属于冶金自动化设备及方法技术领域。本发明的技术方案是：利用机器人和激光测距仪，对钢卷每一层钢带的两个端部进行空间坐标测量，对钢卷每层钢带的坐标位置计算，得出每层钢带的宽度，预测钢卷近乎整卷钢带的宽度变化范围，同时得到钢卷的卷型状态。本发明的有益效果是：相比只能测量钢卷最外层或固定点位的宽度的方法，不仅能够消除测量误差，而且还能给出钢带整卷的宽度范围和变化范围和卷型信息，给冷轧带钢宽度控制精度和后续工序运行稳定性提供数据支撑。
