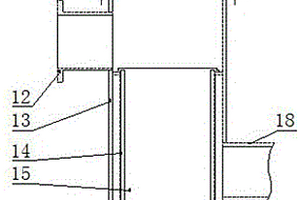

本实用新型涉及一种用于镀锡板生产线的板式换热器过滤装置,属于冶金行业镀锡板生产线设备技术领域。技术方案是:过滤容器(13)设有顶盖(11),顶盖(11)上设有放气阀(16),过滤容器(13)内设有滤袋(15),滤袋(15)固定在滤袋支架(14)上,滤袋支架(14)固定在过滤容器(13)的内壁上,过滤容器(13)的上部连接入口侧管道(12),过滤容器(13)的下部连接出口侧管道(18),过滤容器(13)的底部设有放空阀(17)。本实用新型的有益效果是:能够有效过滤工艺槽液中的颗粒物杂质,而且可以定期在线对换热器进行清理,避免换热器内部堵塞,延长换热器的使用寿命。

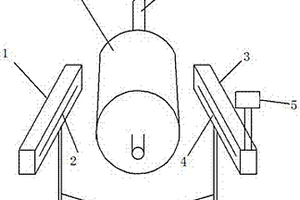

本实用新型涉及一种用于带钢钢卷开卷辅助上料装置,属于冶金行业电镀薄钢板设备技术领域。技术方案是:红外线发射机(1)和红外线接收机(3)分别固定在固定支架(6)上,红外线发射机(1)和红外线接收机(3)分别位于开卷机主轴(8)的两侧,红外线发射机(1)的红外线发射窗口(2)和红外线接收机(3)的红外线接收窗口(4)均为长条状,红外线发射机(1)、红外线发射窗口(2)、红外线接收机(3)、红外线接收窗口(4)和开卷机主轴(8)的中心线在同一平面内,红外线接收机(3)上设有数值显示屏(5)。本实用新型的有益效果是:能够准确判断带刚钢卷在开卷机主轴上的居中精度,单人即可完成上料过程。

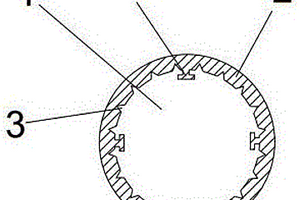

本实用新型公开了一种耐高温胶辊,包括金属轴杆、粘连层、外胶层,金属轴杆有表面的沿轴向环布有向径向伸出的若干三角凸起,形成齿轮状轴杆;金属轴杆上沿轴向环设有四个倒T形槽;外胶层的内表面设有若干与金属轴杆相对位适配的三角槽;外胶层的骨表面还设有卡入四个倒T形槽内与之无隙密封配合的T形块。本实用新型结构简单,设计合理,利用上述配合关系及结构,可使得胶辊的压高温性以及胶辊与金属轴杆间的连接配合的稳固性都得以提升,满足冶金生产线中的耐高温使用需要。同时,由于三角凸起与三角凸起间的对位配合,大大增加了金属轴杆与外胶层间的配合面积,更为有效的进行热传导,保证胶辊内外温度的一致性。

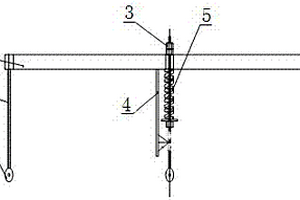

本实用新型涉及一种酸洗板在线板型测量装置,属于冶金行业酸洗板在线板型测量设备技术领域。技术方案是:包含支撑测量臂(1)、横向测距尺(2)、指针(4)、摆动测量臂(5)和滚轮(6),横向测距尺(2)的两端分别固定一个支撑测量臂(1),横向测距尺(2)的中间铰接一个摆动测量臂(5),所述横向测距尺(2)两端的支撑测量臂(1)和中间的摆动测量臂(5)的另一端均设有一个滚轮(6),摆动测量臂(5)上设有标尺,摆动测量臂(5)的一侧设有与标尺相配合的指针(4)。本实用新型的有益效果是:能够在线对酸洗板板型进行测量,实现快速判定板型的目的。

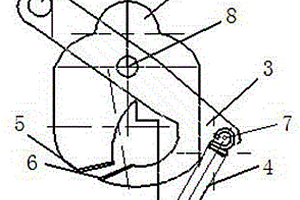

本实用新型涉及一种冷轧可逆轧机处理断带的工具,属于冶金行业冷轧可逆轧机设备技术领域。技术方案是:转动臂(3)的中间通过销轴(8)转动连接在固定座(2)上,转动臂(3)的一端设有拖拽孔(1),转动臂(3)的另一端通过弹簧固定销一(7)与弹簧(4)的一端连接,弹簧(4)的另一端通过弹簧固定销二(9)固定在固定座(2)上;所述固定座(2)和转动臂(3)上分别设有相对布置的上夹板(5)和下夹板(6),所述上夹板(5)和下夹板(6)的相对面上均刻有防滑纹。本实用新型的有益效果是:夹紧效果好,能够承受500kg的拉力,提高了处理断带的效率,保障了操作人员的安全,减少了拆卸轧机传动侧轴承座的次数。

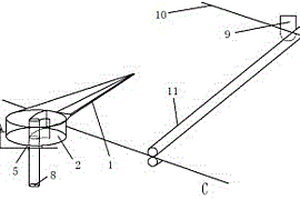

本实用新型涉及一种薄板镀锡线拉矫机用刀锋吹扫装置,属于冶金行业镀锡产线拉矫机设备技术领域。技术方案是:吹扫刀梁(1)为空心棱台形,空心棱台形端面较大的一端为刀梁进风口(12),空心棱台形的侧面设有断面由大到小的刀梁出风口(3);集风筒(2)为封闭的圆筒形,进气管(8)设置在集风筒(2)的中心轴线上,集风筒(2)设有集风筒出风口(16),刀梁进风口(12)与集风筒出风口(16)相连接;集风筒(2)通过底座(5)转动连接在支架(6)上。本实用新型的有益效果是:在拉矫过程中,能够将镀锡基板上多余的防锈油吹扫掉,消除油滴对产品质量带来的影响,提升镀锡基板表面质量,降低后续清洗用辅料的消耗,提升拉矫机工作效率。

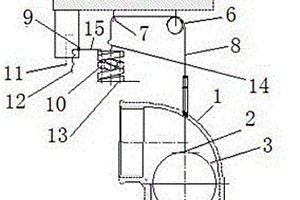

本实用新型涉及一种污水pH值的自动控制装置,属于冶金行业污水处理设备技术领域。技术方案是:排水管道(1)内设有耐酸浮球(3)和多孔挡板(4),尼龙绳(8)的一端与排水管道(1)内的耐酸浮球(3)固定连接,尼龙绳(8)的另一端通过大定滑轮(6)和小定滑轮(7)后与弹簧(10)连接,弹簧(10)的一侧设有加药泵电机开关,所述加药泵电机开关包含加药泵电机开关静触点(11)和加药泵电机开关动触点(12),水平杆(15)的一端连接在加药泵电机开关动触点(12)上,水平杆(15)的另一端固定在弹簧(10)上。本实用新型的有益效果是:能够快速控制污水处理池污水的pH值,避免pH计在强酸强碱的条件下出现PH失灵的状况或损坏。

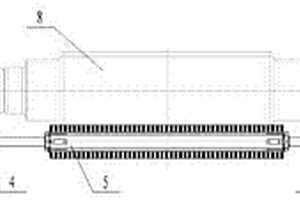

本实用新型涉及一种毛化轧辊表面抛光装置,属于冶金行业冷轧带钢轧辊表面抛光设备技术领域。技术方案是:包含抛光辊电机(1)、万向接轴(2)、联轴器一(3)、轴承座一(4)、抛光辊(5)、轴承座二(6)、托辊一(7)、托辊二(9)、托辊电机(10)和联轴器二(11),托辊一(7)和托辊二(9)在同一水平面上平行布置,托辊电机(10)通过联轴器二(11)与托辊二(9)驱动连接,抛光辊(5)设在托辊一(7)和托辊二(9)之间的下方,抛光辊电机(1)通过万向接轴(2)和联轴器一(3)与抛光辊(5)驱动连接。本实用新型的有益效果是:通过抛光辊与毛化轧辊反向高速旋转,有效去除毛化轧辊表面的金属粉尘。

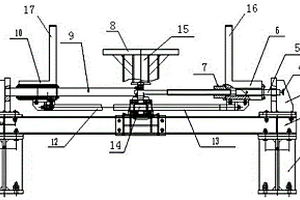

本实用新型涉及一种冷轧带钢对中装置,属于冶金行业冷轧带钢生产设备技术领域。技术方案是:丝杆支座(3)和导杆支座(11)分别固定在对中横梁(2)的两端,齿轮盒(14)固定在对中横梁(2)的中间,带钢托板(8)通过支架(15)固定在齿轮盒(14)上;齿条一(12)的一端固定在滑座二(10)上,齿条二(13)的一端固定在滑座一(6)上,齿条一(12)和齿条二(13)分别与齿轮盒(14)内的齿轮相啮合;滑座一(6)滑动连接在丝杠一(5)上,滑座二(10)滑动连接在导杆(9)上。本实用新型的有益效果是:保证不同宽度的带钢在机组中心位置,避免带钢运行过程中出现偏移。

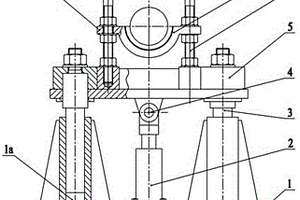

本实用新型涉及一种冷轧机万向接轴托架,属于冶金行业冷轧机械设备技术领域。技术方案是:包含底座(1)、托架油缸(2)、销轴(4)、活动架(5)、支撑螺杆(6)和托瓦(7),托架油缸(2)的缸体固定在底座(1)上,托架油缸(2)的活塞杆通过销轴(4)与活动架(5)铰接,两根支撑螺杆(6)分别竖直固定在活动架(5)上,两根支撑螺杆(6)之间设有两个上下布置的托瓦(7),所述托瓦(7)为与万向接轴相匹配的上部开口半环形结构。本实用新型的有益效果是:在更换冷轧机轧辊时,将冷轧机万向接轴置于托瓦上,托瓦通过托架油缸提供支撑力,就可以方便快捷地更换轧辊,减少工人的劳动强度,缩短辅助时间,提高了工作效率。

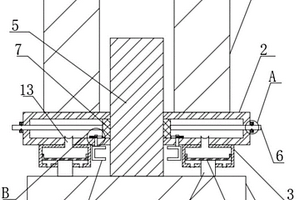

本实用新型涉及冶炼加工技术领域,且公开了一种耐高温高压的多功能垫块,包括移动垫块,所述移动垫块的底部固定连接有固定箱,所述固定箱的底部固定连接有保护箱,所述保护箱的内腔底部贯穿连接有固定杆,所述固定杆的底部固定连接有固定垫块,所述固定垫块的顶部固定连接有螺纹杆,所述固定箱远离螺纹杆的一侧贯穿连接有转动杆。该耐高温高压的多功能垫块,通过移动垫块的移动带动固定箱移动,固定箱的移动带动保护箱移动,保护箱的移动使凹型橡胶圈在保护箱内腔中的相对高度升高,保护箱内腔中的压强持续增大,从而达到了对多功能垫块添加保护制动装置,防止其急速下落时破坏冶金钢板的效果。
本实用新型涉及一种1250六辊可逆轧机治理乳化液夹带装置,属于冶金行业冷轧带钢生产设备技术领域。技术方案是:1250六辊可逆轧机、板带上板面辊缝吹扫单元、挤干辊和板带上板面吹扫单元按照带钢的运行方向依次顺序布置,所述板带上板面辊缝吹扫单元包含喷嘴A(4)和上板面辊缝吹扫喷梁集管(5),上板面辊缝吹扫喷梁集管(5)沿带钢宽度方向均匀布置多个喷嘴A(4),所述喷嘴A(4)的喷吹方向朝向1250六辊可逆轧机的出口;上板面喷梁集管(13)沿带钢宽度方向均匀布置多个喷嘴B(12),所述喷嘴B(12)的喷吹方向朝向挤干辊的出口。本实用新型的有益效果是:能够避免因带钢表面夹带乳化液,造成板面出现黄黑斑质量缺陷。

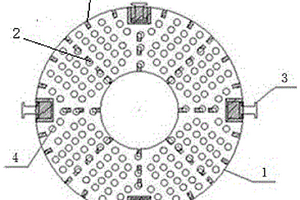

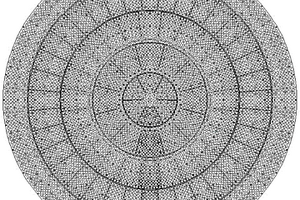

本实用新型涉及一种罩式退火炉对流盘,属于冶金行业卷状金属及其合金的罩式退火炉退火技术领域。技术方案是:两个圆盘(1)上下平行布置,每个圆盘上分别设有多个均匀布置的圆形通气孔(4),两个圆盘(1)通过多个径向连接块(2)和多个周向连接块(5)连接在一起,所述多个周向连接块(5)沿着两个圆盘(1)的圆周方向均匀的固定在两个圆盘(1)的边缘上,多个径向连接块(2)分别从两个圆盘(1)的中心沿径向向外呈辐射状摆放;两个圆盘(1)的圆周方向固定由多个吊耳(3)。本实用新型的有益效果是:热循环效果好,各部位承重均衡,能够减小同一料卷的温差,防止料卷在高温下出现变形,保证料卷的退火质量。

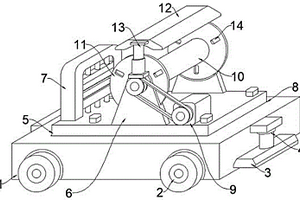

本实用新型涉及一种冷轧用钢带收卷运输装置,属于冶金行业钢带收卷技术领域。技术方案是:运输底座(1)的下方设有驱动轮(2),收卷座(5)固定在运输底座(1)上,安装架(6)和U型架(7)分别固定在收卷座(5)上,收卷电机(9)与收卷辊(10)驱动连接,收卷辊(10)的两端分别转动连接在安装架(6)上;张力调节辊(17)与收卷辊(10)平行布置,张力调节上辊和张力调节下辊的两端分别通过张力调节架(15)滑动连接在U型架(7)上,张力调节架(15)与U型架(7)之间设有弹簧(18)。本实用新型的有益效果是:可以将收卷的钢带张力进行平衡调节,从而确保钢带收卷的稳定性,避免收卷好的钢带散开。

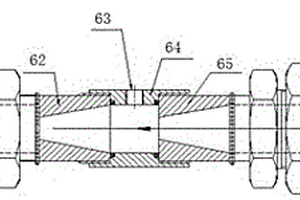

本实用新型涉及一种用于冷轧带钢乳化液循环系统中的虹吸装置,属于冶金行业冷轧带钢生产设备技术领域。技术方案是:虹吸管(64)为两端粗中间细的阶梯管,虹吸管(64)直径较大的两端分别具有内螺纹,虹吸管(64)直径较小的中间径向设有虹吸口(63),虹吸管(64)的两端分别与增压管A(62)和增压管B(65)的一端螺纹连接在一起,增压管A(62)的另一端分别设有活节头A(61),增压管B(65)的另一端设有活节头B(66),所述增压管A(62)和增压管B(65)的内径按照乳化液的流动方向由大变小逐渐收缩。本实用新型的有益效果是:利用管道之间的压力差,将配乳箱中配置好后的乳化液引入到乳化液箱体中,无附加能源消耗。

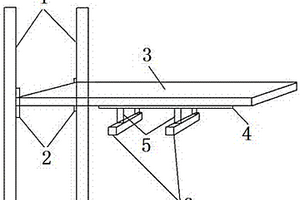

本实用新型涉及一种带钢料卷辅助上料装置,属于冶金行业电镀锡薄钢板生产设备技术领域。技术方案是:包含主体支撑架(1)、移动滑块(2)、固定平台(3)、滑板(4)、固定杆(5)和电磁铁(6),主体支撑架(1)上设有移动滑块(2),固定平台(3)的一侧固定在移动滑块(2)上,固定平台(3)的下方设有一个滑板(4),两块电磁铁(6)分别通过一个固定杆(5)固定在滑板(4)上。本实用新型的有益效果是:能够有效提升上料速度,降低工人劳动强度,充分保障上料人员人身安全,降低操作人员擦、划伤风险。

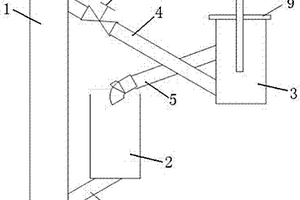

本实用新型涉及一种垂直管道在线检装置,属于冶金行业镀锡生产线液体在线检测设备技术领域。技术方案是:检测液引流管道(4)的一端与垂直管道(1)连接,检测液引流管道(4)的另一端与检测液存储槽(3)连接,检测液存储槽(3)内设有在线检测仪(6),检测液回流管道一(5)的一端与检测液存储槽(3)连接,检测液回流管道一(5)的另一端设在检测液回流槽(2)的上方,检测液回流管道二(8)的一端与检测液回流槽(2)连接,检测液回流管道二(8)的另一端与垂直管道(1)连接。本实用新型的有益效果是:能够准确检测垂直管道内液体的浓度,而且可以随时取样,保证在线检测仪的准确性。

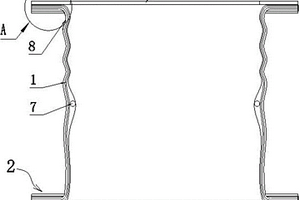

本实用新型公开了一种轧机传动轴齿轮接头用油包,属于冶金设备密封技术领域,包括筒状结构的柔性油包本体,油包本体包裹于轧机传动轴齿轮接头外部,油包本体两端翻边部外边缘均设有包边结构,包边结构一侧与法兰抵接、另一侧设有第一硬质垫片,翻边部及第一硬质垫片上设有与法兰相连的通孔;翻边部与法兰之间通过密封件来密封油包本体与法兰之间缝隙,并起到缓冲作用。通过翻边部外边缘的包边结构来防止外界液体进入油包本体的各层之间,避免油包本体发生分层现象;翻边部外侧的第一硬质垫片能够确保油包本体两端的平整度。采用本实用新型能够适应较为复杂的工况环境,不易老化破损,具有极好的抗屈挠性,可减少更换的频次,节省人力物力。
本实用新型涉及一种酸洗脱脂刷辊挡水装置,属于冶金行业冷轧酸洗脱脂设备技术领域。技术方案是:包含挡板(1)、毛刷(2)、压板(3)和硅胶板(4),挡板(1)上设有与毛刷(2)相配合的矩形凹槽,毛刷(2)固定在挡板(1)的矩形凹槽内,毛刷(2)上设有多个平行布置的硅胶板(4),毛刷(2)的两侧分别设有一个压板(3),硅胶板(4)的两端分别通过压板(3)固定在挡板(1)上。使用时,将挡板插入工作槽槽体上的插槽内,利用挡板上的毛刷直接将上下刷辊的轴勃一起密封。毛刷和挡板作为第一道挡水,硅胶板作为第二道挡水,当上下刷辊升降时,也能很好的起到挡水效果。本实用新型的有益效果是:密封效果好,使用寿命长,更换方便。

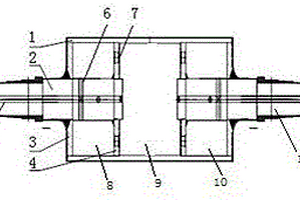

本实用新型涉及一种用于电镀锡薄板生产线的导电辊冷却结构,属于冶金行业电镀工艺薄钢带技术领域。技术方案是:轴头A(2)和轴头B(11)上分别固定一个连接法兰和支撑法兰,辊身(1)固定在轴头A(2)和轴头B(11)的连接法兰和支撑法兰上;轴头A(2)上的连接法兰和支撑法兰与辊身(1)之间形成空腔A(8),轴头B(11)上的连接法兰和支撑法兰与辊身(1)之间形成空腔C(10),轴头A(2)上的支撑法兰和轴头B(11)上的支撑法兰与辊身(1)之间形成空腔B(9);轴头A(2)和轴头B(11)上分别设有中心孔和与中心孔交叉布置的流水孔。本实用新型的有益效果是:能够提高导电辊的冷却效果,延长导电辊使用寿命。

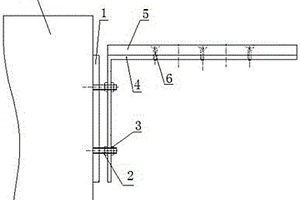

本实用新型涉及一种重卷机组圆盘剪辅助裁边装置,属于冶金行业冷轧带钢设备技术领域。技术方案是:包含底座1、调整丝杠2、调整螺母3、支架4、尼龙导板5、固定螺丝6和圆盘剪箱体7上,底座1固定在圆盘剪箱体7上,支架4通过调整丝杠2和调整螺母3固定在底座1上,尼龙导板5通过固定螺丝6固定在支架4上。本实用新型的有益效果是:通过尼龙导板对带钢起到支撑作用,避免由于带钢板型差造成带钢在圆盘剪处起皱、折边,能够使带钢相对平直的进入圆盘剪,提高裁剪效率及裁剪质量,降低了设备的运行成本。具有结构简单、使用方便、效果显著的优点。
本实用新型涉及一种可逆轧机工作辊接轴吊装装置,属于冶金行业轧钢生产设备技术领域。技术方案是:底板上设有四个水平布置的托辊(1),两个托辊(1)为一对,每对中的两个托辊(1)的中心轴线平行布置,每对中的两个托辊(1)的中心轴线之间的距离与工作辊接轴(12)的直径相配合,所述托辊(1)的两端分别通过轴承转动连接在支架(4)上,支架(4)固定在底板上;液压缸(10)和导向轮(9)分别固定在可逆轧机的机架牌坊上,液压缸(10)的活塞杆与钢丝绳(8)驱动连接,钢丝绳(8)通过导向轮(9)后呈竖直状态吊在底板上。本实用新型的有益效果是:够使工作辊接轴保持稳定且处于水平状态,方便工作辊的更换,提高了生产效率。

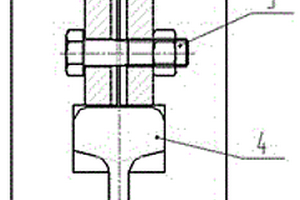

本实用新型涉及一种用于天车轨道的卡轨器,属于冶金行业天车检修设备技术领域。技术方案是:包含卡轨框架一(1)、卡轨框架二(2)、紧固螺栓(3)和天车轨道(4),卡轨框架一(1)和卡轨框架二(2)对称布置在天车轨道(4)的两侧,卡轨框架一(1)和卡轨框架二(2)通过紧固螺栓(3)固定连接,所述卡轨框架一(1)包含固定板(5)和挡板(6),所述挡板(6)为直角梯形,挡板(6)的直角边固定在固定板(5)上,固定板(5)固定在天车轨道(4)上,所述卡轨框架二(2)的结构与卡轨框架一(1)的结构相同。本实用新型的有益效果是:能够有效地制动轨道上的天车,避免天车进入检修区域,对检修人员造成伤害,保障安全生产。

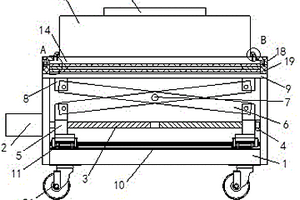

本实用新型涉及一种配电柜用维修装置,属于冶金行业配电柜维修技术领域。技术方案是:支撑箱(1)的内部设有呈水平布置的调节丝杆(3),调节丝杆(3)的两端分别与一个支撑块(5)螺纹连接,支撑块(5)固定在滑块(11)上;两个传动板(6)的中间通过销轴(7)转动连接,两个传动板(6)的一端分别与支撑块(5)相连接,两个传动板(6)的另一端分别与一个转接块(8)相连接,所述转接块(8)固定支撑在托板(9)上;支撑板(14)转动连接在托板(9)上,支撑板(14)上设有工具箱(15)和储存电器元件的储存箱(16)。本实用新型的有益效果是:便于调整工具和元器件的位置,方便工作人员的拿取和使用。
本实用新型涉及一种脱盐水液位控制装置,属于冶金行业板业公司脱盐水液位控制设备技术领域。技术方案是:水池(11)具有水池补水管(8)和水池溢流口(9),可移动架(1)固定在水池(11)的上方,可移动架(1)上设有配重块(4)和人孔(10),连接管(2)呈竖直方向固定在可移动架(1)上,连接管(2)的下端与浮球阀(5)连接,连接管(2)的上端通过弯头(7)与PU管快速接头(6)连接,浮球(3)漂浮在水池(11)中的脱盐水上。本实用新型的有益效果是:结构简单、使用方便,能够实现方便、安全的更换浮球,降低了维修人员作业时的危险系数,尤其适用于浮球阀安装位置处于深水池或深水箱等更换浮球阀不便的场所。
本实用新型涉及一种便于六辊可逆轧机更换上除油辊的装置,属于冶金行业1250可逆轧机设备技术领域。技术方案是:支架(2)为矩形框架,矩形框架的上方设有两个相对布置的U型鞍座(1),矩形框架四个角的下方分别设有一个支柱(3);支架(2)的下方设有固定在底座(7)上的两组蜗轮蜗杆机构,每组蜗轮蜗杆机构包含一个手轮(6)、一个蜗杆(11)、两个蜗轮和两个蜗轮轴,一个蜗杆(11)传动连接两个蜗轮,两个蜗轮轴分别通过销轴(4)与矩形框架四个角下方的两个支柱(3)连接,手轮(6)固定在蜗杆(11)的一端。本实用新型的有益效果是:方便上除油辊的更换,避免拆装下除油辊,既节省了维修时间,又避免了拆装下除油辊时辊面的磕碰。

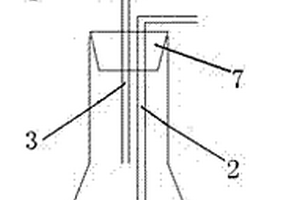

本实用新型涉及一种电镀液中Sn4+离子检测装置,属于冶金行业电镀锡钢板及钢带化学分析测试设备技术领域。技术方案是:包含反应器(1)、氮气导管(2)、废气导管(3)、冷却水进口(4)、冷却器(5)、冷却水出口(6)和橡皮塞(7),所述反应器(1)为一个上开口的容器,反应器(1)上端的开口上设有橡皮塞(7),氮气导管(2)和废气导管(3)分别固定在橡皮塞(7)上,废气导管(3)的一端伸入到反应器(1)内,废气导管(3)的另一端穿过冷却器(5),所述冷却器(5)设有冷却水进口(4)和冷却水出口(6)。本实用新型的有益效果是:能够阻止空气进入反应器内,防止药液剧烈反应造成喷溅,保证检测结果的准确性和稳定性。
本实用新型涉及一种电镀锡生产线专用阳极桥支座装置,属于冶金行业电镀锡薄钢板生产设备技术领域。技术方案是:包含底板(1)、侧板(2)、筋板(3)、调整块(4)、调整丝杠(5)和硬质塑料层(6),底板(1)上垂直固定两个平行布置的侧板(2),两个平行布置的侧板(2)的外侧均设有筋板(3),两个平行布置的侧板(2)的内侧分别设有一个调整块(4),两个调整块(4)之间通过调节丝杆(5)螺纹连接,所述底板(1)、侧板(2)和调整块(4)上均设有硬质塑料层(6)。本实用新型的有益效果是:有效解决了电镀锡生产线阳极桥支座装置的加工困难以及支撑能力差、绝缘能力差、极距调整困难等问题,延长了阳极桥的使用寿命。
