新型节能钢包烘烤装置 759

 0

本实用新型涉及炼钢厂冶金附属装置的技术领域，特别是涉及一种新型节能钢包烘烤装置，其可以提高燃烧效率，减少煤气能源的浪费；并且可以方便对燃烧余热进行利用，提高实用性；包括包盖、燃烧器、混合箱、燃气管、通气管、固定管、传输管和射流喷嘴组件，混合箱内横向设置有多组分流板，包盖顶部设置有多组第一通气孔，混合箱底部和多组分流板上分别设置有多组第二通气孔，固定管外壁顶端设置有多组第三通气孔；还包括调节箱、多组螺旋管、输出管、传输泵、进液管和出液管，调节箱顶部密封设置有挡盖，挡盖上设置有出气孔，输出管输入端和输出端分别与包盖右端和调节箱右侧壁底部连通，并在输出管上设置有开关阀，传输泵安装在输出管上。

型材码垛装置 1100

 0

本实用新型属于冶金机械技术领域，涉及型材码垛装置。本实用新型提供的型材码垛装置，包括型材输送机构、平移机构、翻转机构、升降机构和输出辊道；在型材输送机构的输出端设置有平移机构和翻转机构，平移机构用于将正向型材输送至升降机构，翻转机构用于将正向型材翻转成反向型材并输送至升降机构，且翻转机构上设有定位挡块；升降机构位于平移机构和翻转机构的下方，用于接收平移机构输送而来的正向型材和/或翻转机构输送而来的反向型材，并对型材进行码垛；输出辊道位于升降机构的下方，用于接收升降机构运送而来的已成型的型材垛并输送至下一工序。解决了磁性码垛方法无法吸附不锈钢型材的难题，适用范围广，运行成本低，可靠性高。

凸缘结晶器铜管 1112

 0

本实用新型涉及一种用于冶金连铸设备的凸缘结晶器铜管,它包括有管体,在所述管体的上端设置有管体外凸缘。本实用新型改变了以往结晶器铜管通过卡板槽进行装配的方式,利用设置在管体上端的外凸缘实现与结晶器的装配,使结晶器铜管的机械强度、抗弯、抗拉性能大幅度提高,显著增强了结晶器铜管抵御变形的能力,提高了使用寿命,并且使结晶器铜管的结构简单,方便安装,装配精度和水密封性能得到保证。

用于钢水包热修的旋转倾翻设备 912

 0

本实用新型实施例提供了一种用于钢水包热修的旋转倾翻设备。属于冶金行业炼钢辅助技术领域。该装置包括：行走装置；水平旋转装置，其设置在所述行走装置上，并能够随所述行走装置一起移动承载架，其设置在所述水平旋转装置上，用于承载钢水包；倾翻机构，其与所述承载架相连接，用于驱动所述承载架倾翻；定位机构，其包括定位孔和定位轴，所述定位孔至少为一个，且所述定位孔设置在承载架上，定位轴设置在所述水平旋转装置或者行走装置上，所述定位轴能够进行伸缩运动，以插入所述定位孔内或从所述定位孔内拔出，以实现对所述承载架在不同倾翻角度的固定该装置能够将钢水罐运至特定的热修位，并满足在罐体检修过程中倾翻旋转的不同热修位置需要。

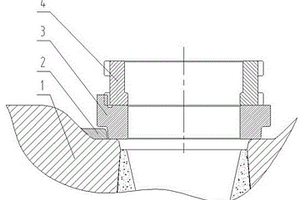

内置钢套铝铸件的模具定位结构 977

 0

本实用新型属于有色金属冶金领域的铝合金汽车零部件制造，涉及一种内置钢套铝铸件的模具定位结构。由下模、下模定位台、钢套定位套组成，其特征在于：在下模浇口周围设置四个均匀分布的长方形凸台结构；钢套定位套为环形台阶结构，在外径小的一侧设置四个C型凹槽结构，在外径大的一侧端面上方设置四个长方形凸台结构;钢套定位套落在下模表面上，钢套定位套通过下模定位台和钢套定位套的C型凹槽结构配合定位。本实用新型的优点在于：结构简单，通过在下模设置凸台结构和钢套定位套进行配合，解决了钢套在模具中的定位问题。

观测方向可调的高温电视摄像机 851

 0

观测方向可调的高温电视摄像机,特别适用于冶金、电力、化工、轻工等部门的特殊环境下,如在高温、多尘条件下对加工产品和生产流程实行远距离监视与控制。其特征是在摄像机主机上设置风、水两层冷却套,前部连接一具有锥型观测中心孔和空心水冷结构的球型体,球壁上设置安装法兰和夹持法兰,主机前端设置由前盖和镶入其内的石英镜片组成的机头保护装置。与现有技术相比,其结构简单;安装方便;观测方向容易调整;冷却隔热防尘效果好;适应现场环境能力强。

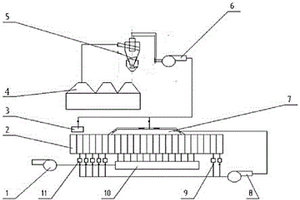

烧结烟气回收循环系统 1152

 0

本实用新型涉及一种烧结烟气回收循环系统，属于冶金行业烧结生产技术领域。技术方案是：混合烟气密封罩（7）设置在烧结机的上部，在烧结机风箱（2）上引出多条烟气循环支管路，每条烟气循环支管路分别与一台内置旋风除尘器（11）连接，每台内置旋风除尘器（11）的出口分别通过阀门与循环烟气总管路连接，循环烟气总管路通过烟气循环风机（8）连接在烧结机上部的混合烟气密封罩（7）上。本实用新型的有益效果：减缓了管路的磨损，延长了风机和管路的使用寿命，提高了烧结生产的循环热烟气量利用率，减少了废烟气排放对环境造成的污染。

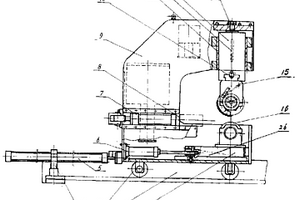

气-液压驱动全自动钢板打印机 993

 0

本实用新型属于载字架为可旋转压印辊打印机,主要用于冶金行业钢板生产上的钢板打印标志。这种钢板打印机的结构要点是:上楔块26上安装支承辊16,压印缸13的活塞杆用螺母14固定在C型机架9的上部,其下部有T型槽与压印辊15相连接。该机打印速度快,设备投资少,结构简单、操作方便,适合在我国钢铁企业推广应用。

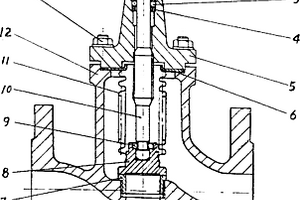

无泄漏截止阀 1105

 0

本实用新型属一种无泄漏截止阀,解决了现有截止阀的密封材料,经长期使用易造成泄漏和机械损坏的不足。本实用新型的特点是将设置在阀体内腔的阀芯和阀杆置入在金属波纹管内;由波纹管的上、下端分别与阀芯和分隔板焊接成一体,并通过分隔板安装在阀体与阀盖之间形成隔离密封面,用以隔绝阀杆与介质的接触,具有密封性能好、无外泄,适用在石油、化工、冶金等作业。

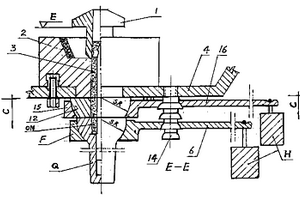

重力压紧滑动更换水口装置 724

 0

本实用新型公开的是冶金炼钢连铸中间包专用的一种重锤压紧滑动水口转置,该机构的设计目的是解决弹簧压紧装置由于环境温度及温度波动引发的回弹力变化而引发的一些问题。其特征在于:下水口滑动密封的压力是重力通过力臂推压而不是常规作用的弹簧反弹力。它的优点是压力不受环境温度变化的影响,其力的大小按重锤的质量和力臂的长度比例恒定。而且其结构可以没有滑道大幅度的减少摩擦阻力。

自动启闭的高温防爆阀 1138

 0

本实用新型提供一种自动启闭的高温防爆阀，属于冶金行业的防爆泄压装置，尤其适用于电炉沉降室。其包括阀板、阀体、启闭结构和限位结构，阀板的一端通过销钉固定在阀体上，另一端通过启闭结构与阀体活动连接，阀板包括半球形的阀盖、套在阀盖外侧的密封环、若干组加强筋以及缓冲垫，阀体上固定有圆环形的阀座，阀座顶端设有密封圈，当阀板处于关闭状态时，阀板的密封环与阀体的密封圈在启闭结构的作用下紧密贴合，实现阀板与阀体之间的高温密封。本实用新型采用铝镍钴永久磁铁的结构设计，实现防爆阀的自动启闭。

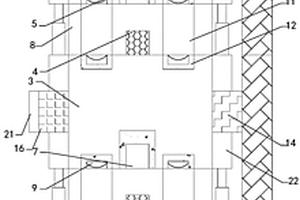

使用寿命长的烧结车栏板装置 1003

 0

本实用新型涉及冶金行业附属装置的技术领域，特别是涉及一种使用寿命长的烧结车栏板装置，其不易变形；燃料消耗较低，漏风率较低；不易发生开裂，密封效果较好；包括上栏板和下栏板；还包括中栏板，下栏板的顶部设置有第一凸台，中栏板的底部设置有第一内凹槽，中栏板的顶部设置有第二凸台，上栏板的底部设置有第二内凹槽；还包括两组伸缩块和四组伸缩杆，中栏板底部的左右两方和上栏板底部的左右两方均设置有第一螺装槽组，两组伸缩块底部的左右两方均贯穿设置有通孔组，下栏板顶部的左右两方和中栏板顶部的左右两方均设置有第二螺装槽组；还包括上筋板、下筋板、上栅格和下栅格。

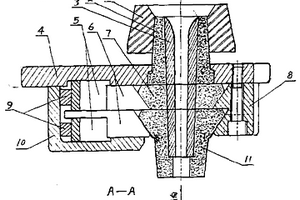

节流水口和机构 933

 0

本实用新型公开的是冶金炼钢连铸中间包使用的一种节流水口和机构。它的目的是降低现有滑动更换水口机构对耐火材料尺寸精度的要求过高问题。其技术特征在于:采用集成式拱脚形键盘滑道和半球形水口,它的优点是板形耐火材料主要承担拱形受力并可多层排列,与配备的半球水口组成自定心的多点传力结构组合对形位公差和尺寸公差的精度要求有大幅度的下降。

橡胶软管用快捷接头结构 753

 0

一种橡胶软管用快捷接头结构,属管件技术领域,用于解决橡胶软管接头体积大、造价高的问题。所述结构由快捷接头和橡胶软管组合件组成,所述快捷接头包括第一接管、第二接管,连接套、开口卡套和锁紧螺母,第一接管与连接套一端螺纹连接,连接套另一端设有插接管;开口卡套上均布压缩卡齿,各压缩卡齿上设有锁紧锥台,锁紧螺母的内孔设有与锁紧锥台匹配的环形锥面;第二接管外径与插接管内径、开口卡套内径尺寸匹配,锁紧螺母与插接管螺纹连接。本实用新型结构简单、外形紧凑、造价低,现场使用具有连接牢固、承压能力高、耐用防脱、不松动、无渗漏、维修更换方便等特点。可以广泛应用于石化、冶金、供热等领域橡胶软管与工艺装备连接配管技术。

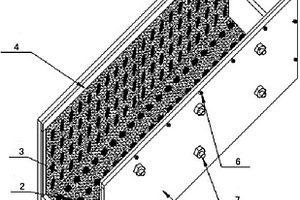

复合强化的高炉炉顶布料溜槽 714

 0

本实用新型公开了一种复合强化的高炉炉顶布料溜槽，包括溜槽壳体，其内装有溜槽底衬板和侧衬板，该溜槽底衬板和溜槽侧衬板镶嵌在压板、尾部挡板、前部挡板上，通过螺栓与溜槽壳体固定成一体；其中所述的溜槽底衬板和溜槽侧衬板包括溜槽衬板基体，该溜槽衬板基体的工作面上按间隔均布有凸起的硬质合金块，位于各硬质合金块间隔间的空隙部位的溜槽衬板基体工作面还设有熔覆合金层，该熔覆合金层分别与溜槽衬板基体面和硬质合金块组成。本新型具有结构简单，耐高温冲击磨损，受热变形小，布料顺畅，硬质合金块与熔覆层为冶金结合，结合强度大，延长了布料溜槽的使用寿命。

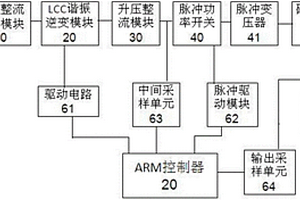

用于脉冲等离子水处理的脉冲电源 814

 0

本实用新型公开了一种用于脉冲等离子水处理的脉冲电源，包括与三相交流电源相连的工频整流滤波模块，所述工频整流滤波模块依次连接有LCC谐振逆变模块、升压整流模块、脉冲功率开关、脉冲变压器、磁压缩电路模块，所述磁压缩电路模块与负载相连；所述脉冲电源还包括ARM控制器，所述ARM控制器通过驱动电路与所述LCC谐振逆变模块相连，所述ARM控制器通过脉冲驱动模块与所述脉冲功率开关相连。该实施例中的脉冲电源，具有体积小、重量轻、实用寿命长、自适应性、软开关技术、功率因数高、转换效率高、能耗小、输出波形既能满足净化结果，又能达到节能的目的，大大降低了单位污水的能耗，能广泛应用于电力、冶金、化工、水泥等行业的污水处理。

对称式纳米级冲击球磨机 887

 0

本实用新型公开了一种对称式纳米级冲击球磨机，包括电机，及与电机连接的球磨罐；其中所述电机与双偏心传动机构连接，通过双偏心传动机构与球磨罐连接，在所述球磨罐的外层还安装一个包容球磨罐的冷却罐，该冷却罐与冷却装置连接。因球磨罐和冷却罐为天平式对称等重的结构，可节省动力40%以上。同时，由于罐体为等重配置，所所以具有转动灵活，减少了磨损，使整机连续长时间的运行。另外，本新型还配备了冷水机，可在20摄氏度至负100摄氏度范围内，制备常温难以制备的物料。适应于医药，化工，冶金，涂装，油漆行业要求纳米级物料的加工混合。

插入式光电传感器 928

 0

本实用新型公开了一种插入式光电传感器,它由传感器壳体,其内腔的前置端设置凸透镜片和安装一刚玉管,后置端内腔设置由光栏套内分别设置的光栏、偏心套和螺纹套构成的光电组合体,通过硅光电池输出端连接的负载电阻和热敏电阻组成的补偿电路而成,具有使用寿命长、精度高、性能可靠的特点,适用于玻璃、陶瓷、冶金、化工行业,是目前替代铂铑热电偶的理想产品。

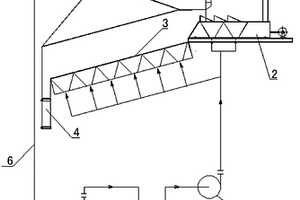

钢渣破碎给料、风淬及消解设备 1096

 0

一种钢渣破碎给料、风淬及消解设备，它具有一在下部设置侧向出料口的受料斗，该受料斗的下端设置有往复破碎给料及风淬机，在往复破碎给料及风淬机的前端连接有一倾斜振动冷却机，该倾斜振动冷却机的前端连接一双翻板式钢渣消解器，在所述倾斜振动冷却机的上方设置有密封罩，该密封罩的上端连接有循环冷却风管，该循环冷却风管的另一端与所述的往复破碎给料及风淬机和所述的倾斜振动冷却机相连接，在所述的循环冷却风管中依次串联装配除尘器、热交换器和循环风机。本实用新型为冶金熔渣处理提供了一种集约化生产设备，方便余热回收，能有效改善生产环境，减轻劳动强度，消除环境污染，保障生产安全，提高生产效率。

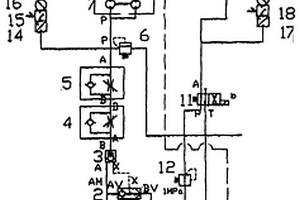

轧机水箱提升报警装置 776

 0

一种轧机水箱提升报警装置,属于冶金行业宽厚板轧机辅助设备技术领域。该装置包括:三位四通换向阀、梭阀、液控单向阀、单向节流阀、溢流阀、流量同步马达、管路破裂保护阀,水箱提升液压缸、两位四通换向阀、减压阀、压力继电器、压力表和压力传感器。通过两个单向节流阀叠加实现液压缸上升和下降过程的速度控制;通过一个流量同步马达实现两个液压缸的同步控制;通过一个两位四通换向阀实现液压缸的下降动作。优点在于,提高系统允许稳定性,增加安全保护,避免严重设备事故,影响正常生产节奏。

角部开槽的缓冷结晶器铜管 927

 0

一种用于冶金连铸设备的角部开槽的缓冷结晶器铜管,它包括有方坯结晶器铜管,在结晶器铜管的中部于四个内角两侧的管体内壁面上分别设置有轴向沟槽。本实用新型通过在普通方坯结晶器铜管近角部两侧的管体内壁面上开设适当宽度和深度的沟槽,适当减缓了结晶器铜管角部的冷却速度,使钢坯冷却均匀,避免钢坯在拉制的过程中出现角部表面凹陷、内部裂纹等缺陷,从而有效提高钢坯的质量。

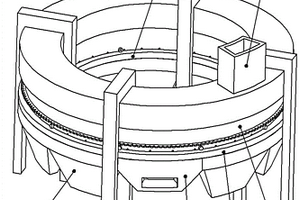

炼铁烧结矿的降温装置 1055

 0

本实用新型涉及冶金设备技术领域，尤其涉及一种炼铁烧结矿的降温装置。包括多个呈门型的支架，所述支架上设置有环形轨道，所述环形轨道下方设置有出料部，所述环形轨道上方设置有可转动的回转台车，还包括驱动回转台车的动力装置，所述回转台车包括呈筒状的台车外壁和台车内壁，所述回转台车内外两侧设置有多个车轮，回转台车的底部设置有多个连接板，相邻的连接板之间形成了通道，通道内设置有可转动的翻板翻板下部的一端设置有立柱，立柱的下端转动连接有轱辘，出料部包括壳体，壳体的上部设置有倾斜板。本实用新型结构简单，成本较低。

带有防断阀的制氧厂液体储槽排放管道 1077

 0

本实用新型涉及冶金行业附属装置的技术领域，特别是涉及一种带有防断阀的制氧厂液体储槽排放管道；其可有效防止连通软管混乱，并能自动进行有效整理，能满足标准化作业需求并能有效防止因槽车失误而造成管道断裂事故发生；包括储液槽和进液管，进液管上设置有开关阀，还包括上放置板、下放置板、固定板、移动板、伸缩杆和第一连通软管，上放置板底端设置有两组第一滑轨，下放置板顶端设置有两组第二滑轨，第一连通软管均匀盘绕于伸缩杆上，固定板和移动板之间设置有四组拉簧，还包括第二连通软管、防断阀和第三连通软管，第一连通软管的输入端设置有第一连接法兰，第二连通软管的输出端设置有第二连接法兰。

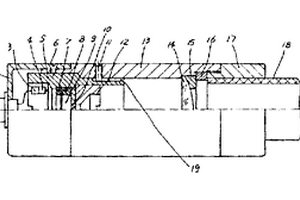

气动板形仪 1120

 0

本实用新型涉及一种冶金机械技术领域,特别是涉及在冷轧带钢生产中在线连续测量精密带材板形的检测装置。气动板形检测辊(1)由测辊支架(2)固定在板辊转臂(7)上,板辊转臂(7)通过铰链(8)、(3)分别与底座(10)上的板辊支架(9)、升降气缸(5)上的螺母微调机构(4)相连接,升降气缸(5)下部通过铰链(6)与底座(10)相连接;在空心固定芯轴(11)上周向等角度布置4-16个排气喷嘴和2-4个检测压差喷嘴;安装在空心固定芯轴(11)上的板辊(12)为1-25个。该发明检测精度高、设备自保护性能好,可用于生产过程中的板形记录、显示和板形控制信号的给出。

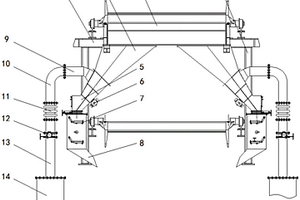

烧结机用防堵塞的控风风箱 647

 0

本实用新型涉及冶金专用技术领域，且公开了一种烧结机用防堵塞的控风风箱，包括支撑柱，所述支撑柱的顶部固定连接有支撑板，所述支撑板的顶部固定安装有风机，所述支撑板的正面且位于风机的底部固定连接有两个风箱。该烧结机用防堵塞的控风风箱，通过两个风箱均从中间隔断，风箱隔断处固定连接有接风管，两个风箱的底部均固定连接有集灰槽，便于将风和物分离，减轻了生产操作人员和设备维护人员的劳动强度，通过两个集灰槽相对的一侧均固定安装有震动电机，便于对仓壁进行震动，避免集灰槽和风箱的内部产生积料，通过两个集灰槽的底部均设置有双层卸灰阀和溜灰槽，便于定期对两个集灰槽的内部进行清理。

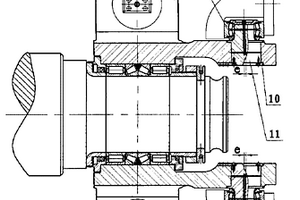

工作辊滚动轴承座自适应均载装置 948

 0

本实用新型涉及冶金机械技术领域,带有弯辊装置大型板带轧机的滚动轴承自适应均载装置。其要点是:在工作辊1轴向固定端的轴承座2和横移抽动架(或机架)4与挡板5之间用偏心轴7及其限位机构和耳轮3相连接,同时,轴承座2和弯辊缸柱塞之间放置凸球面垫8和凹球面滑块9。本实用新型将工作辊多列滚动轴承各列异常偏载系数由2.5～3降低到1.33以下,解决工作辊多列滚动轴承异常偏载引起的短寿和烧损问题。

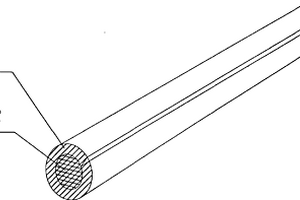

实芯金属包芯线 710

 0

本实用新型涉及一种实芯金属包芯线，属于冶金精炼技术领域。该实芯金属包芯线，它由金属外壳与内芯两部分组成，在金属外壳内镶嵌有内芯；金属外壳采用低碳钢或不锈钢金属材料制成，内芯采用钙丝制成；金属外壳的外部直径为7～20mm；内芯的直径为5～19mm。使用该实芯金属包芯线冶炼金属，可以调节金属熔液中超标的氧或其他成分的含量，节约精炼处理时间，减少钢熔液精炼过程中的温度损失，提高钢熔液的洁净度。

矿用重型高效浓缩机 742

 0

本实用新型属冶金矿山矿浆固液分离的大型设备,解决了传统给矿结构方式中固体颗粒随矿浆动能向浓缩周边扩散,使矿物沉积物均匀沉降在浓缩池整个池底,增加耙矿距离,导致大量能耗。本技术的特点是在浓缩池中央处设置由笼形支脚、中心沉降室和带缓冲装置组成的给矿装置,具有将大量矿泥沉积在浓缩池底中心部位,缩短了耙矿距离,提高排矿浓度和净化水质,处理能力提高30%以上,适应处理精矿、中矿及尾矿矿浆的固液分离。

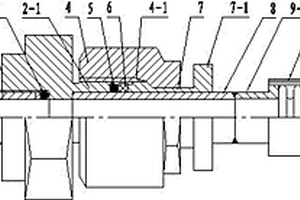

金属软管用快捷接头结构 892

 0

一种金属软管用快捷接头结构,属管件技术领域,用于解决金属软管接头体积大、造价高的问题。所述结构由快捷接头和金属软管组合件组成,所述快捷接头包括第一接管、第二接管,连接套、开口卡套和锁紧螺母,第一接管与连接套一端螺纹连接,连接套另一端设有插接管;开口卡套上均布压缩卡齿,各压缩卡齿上设有锁紧锥台,锁紧螺母的内孔设有与锁紧锥台匹配的环形锥面;第二接管外径与插接管内径、开口卡套内径尺寸匹配,锁紧螺母与插接管螺纹连接。本实用新型结构简单、外形紧凑、造价低,现场使用具有连接牢固、承压能力高、耐用防脱、不松动、无渗漏、维修更换方便等特点。可以广泛应用于石化、冶金、供热等领域金属软管与工艺装备连接配管技术。

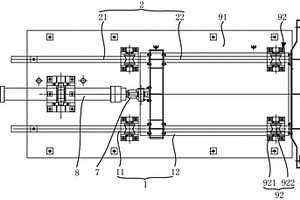

推车架及液压推车机 949

 0

本实用新型提供了一种推车架及液压推车机，涉及冶金烧结设备技术领域，本实用新型提供的推车架包括第一导向杆组、第二导向杆组以及用于与油缸连接的连接框架，第一导向杆组的一端与第二导向杆组的一端均用于与推头连接，连接框架的两端分别与第一导向杆组和第二导向杆组连接，且沿着推头的推进方向，连接框架与推头之间具有空隙。本实用新型提供的推车架能够增加油缸与工作区域之间的距离，工作环境粉尘较少，不易受掉落烧结矿的影响，降低对油缸的伤害。
