权利要求
1.一种罩式退火炉，其特征在于，包括：
底座;
内罩，设置于所述底座上，所述内罩的内部用于放置钢卷;

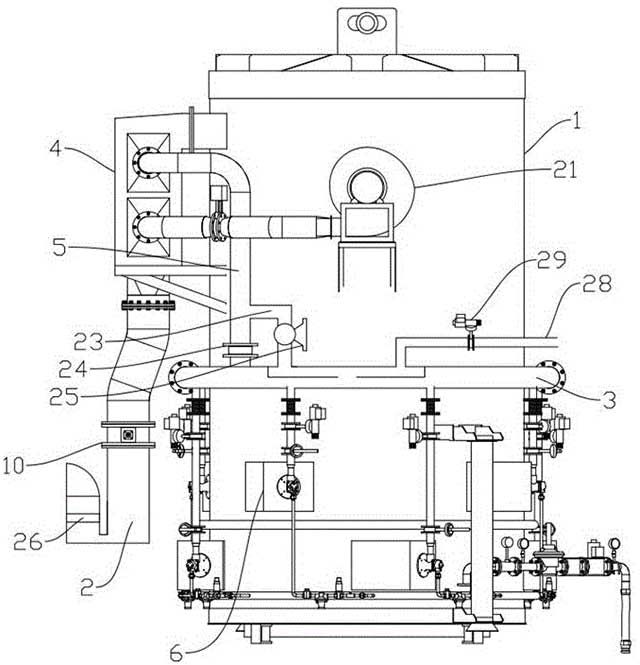

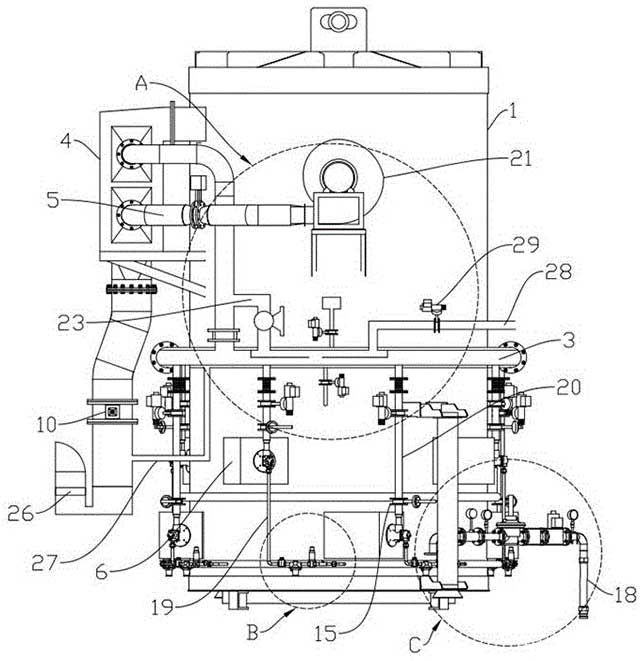

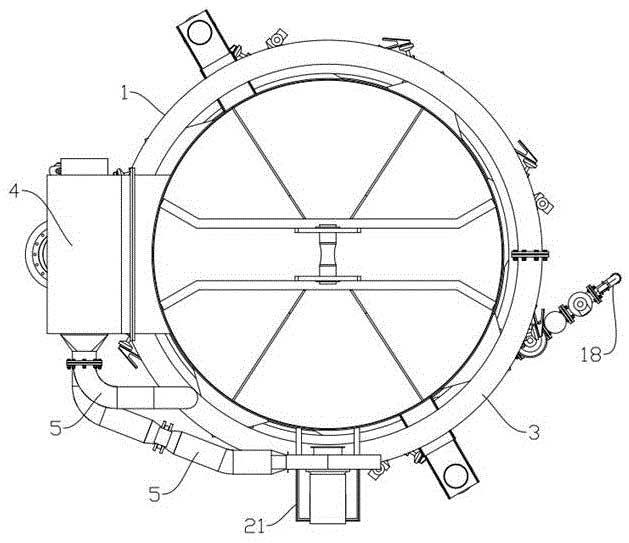

外罩(1)，套设于所述内罩的外部，并与所述内罩之间形成有燃烧腔，所述外罩(1)上设置有换热器(4)，所述换热器(4)内腔与所述燃烧腔相连通;
排烟管(2)，与所述换热器(4)内腔相连通，所述排烟管(2)上设置有开度调节阀(10)，以适于使所述燃烧腔内的气压保持微正压;
助燃空气进管(5)，一端与第一风机(21)出风口相连通，另一端穿过所述换热器(4)，并通过稳压管(3)与烧嘴(6)相连通;

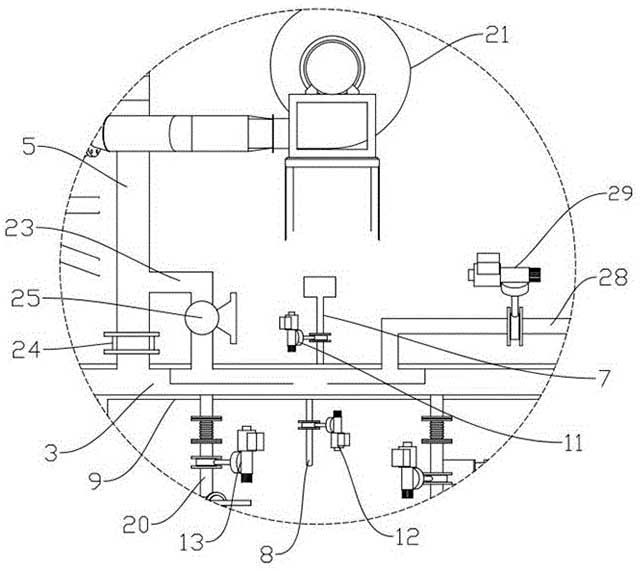

加压管(23)，一端与所述助燃空气进管(5)穿出所述换热器(4)的区域连通，另一端与所述稳压管(3)相连通，所述加压管(23)上设置有增压泵(25)，所述助燃空气进管(5)对应所述加压管(23)设置有单向阀(24);
压缩空气管(28)，与所述稳压管(3)相连通，以适于向所述稳压管(3)内通入常温的压缩空气，满足P4=P3+(T1-T0)/k，其中，0.1℃/pa≤k≤0.2℃/pa，T1-T0≥0，P3为助燃空气加压前的气压，其单位为pa;P4为所述稳压管(3)内的气压，其单位为pa;T0为助燃空气预热后的预设温度，其单位为℃;T1为助燃空气预热后的实际温度，其单位为℃。
2.根据权利要求1所述的罩式退火炉，其特征在于，定义所述燃烧腔内的气压为P1，定义所述罩式退火炉周围环境的气压为P2，其中，50pa≤P1-P2≤80pa。
3.根据权利要求2所述的罩式退火炉，其特征在于，所述外罩(1)上设置有气压传感器，所述气压传感器适于检测所述燃烧腔内的气压，所述开度调节阀(10)与所述气压传感器电性连接，以适于根据所述气压传感器检测的燃烧腔内的气压，调节所述开度调节阀(10)的开度。
4.根据权利要求1所述的罩式退火炉，其特征在于，所述压缩空气管(28)上设置有第四流量调节阀(29);所述助燃空气进管(5)穿出所述换热器(4)的区域设置有第一温度传感器，所述第一温度传感器适于检测预热后的助燃空气的温度，所述第一温度传感器与所述增压泵(25)和所述第四流量调节阀(29)电性连接。
5.根据权利要求1所述的罩式退
