权利要求

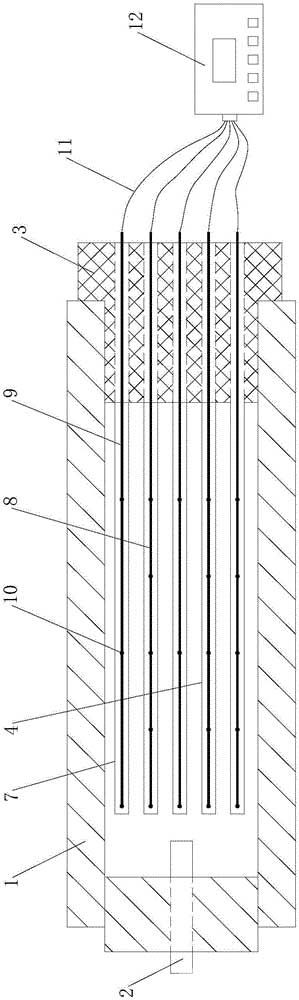

1.一种管式电阻炉有效加热区测试装置，其特征在于：包括设置在管式炉(1)内的测温机构和用于安装所述测温机构的定位调节机构，所述管式炉(1)的一端设置有伸入所述管式炉(1)内部的控温仪表(2);
所述定位调节机构包括设置在所述管式炉(1)另一端的定位块(3)和嵌设在所述定位块(3)内的旋转块(6)，所述定位块(3)上设置有第一测温管(4)，所述旋转块(6)上设置有第二测温管(7)，所述第一测温管(4)和所述第二测温管(7)均位于所述管式炉(1)内;
所述测温机构包括分别穿设在所述第一测温管(4)和所述第二测温管(7)内的多段式温度传感器，所述多段式温度传感器伸出所述定位块(3)的一端和伸出所述旋转块(6)的一端均连接有补偿导线(11)，所述补偿导线(11)与数据采集仪(12)连接。

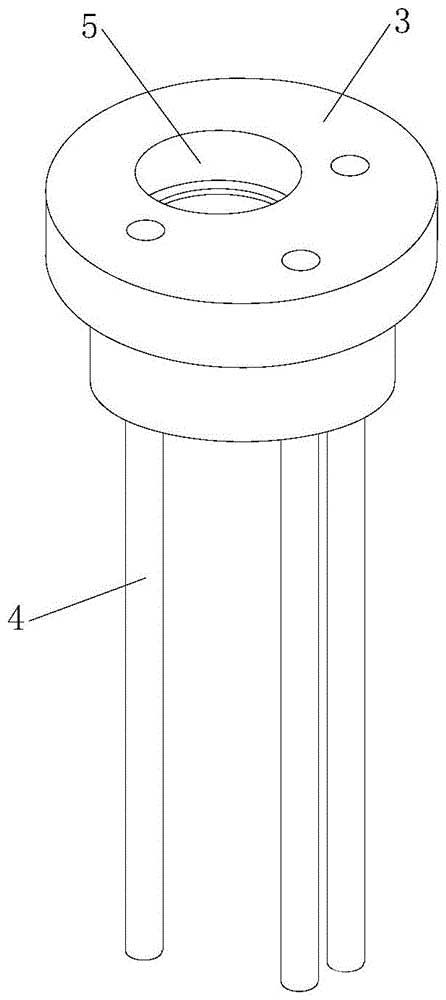

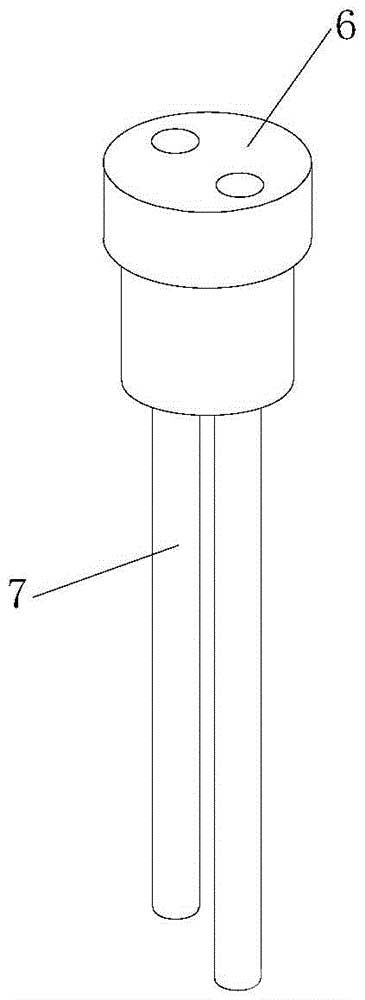

2.按照权利要求1所述的一种管式电阻炉有效加热区测试装置，其特征在于：所述定位块(3)和所述旋转块(6)均为双层圆台结构，所述定位块(3)上开设有供旋转块(6)嵌设的安装孔(5)，所述安装孔(5)为圆形阶梯孔，所述定位块(3)的小径端与所述旋转块(6)的小径端均为靠近管式炉(1)的一端。
3.按照权利要求1所述的一种管式电阻炉有效加热区测试装置，其特征在于：所述多段式温度传感器包括五段式温度传感器(8)和三段式温度传感器(9)，所述五段式温度传感器(8)上均匀布设有五个热电偶(10)，所述三段式温度传感器(9)上均匀布设有三个热电偶(10)。

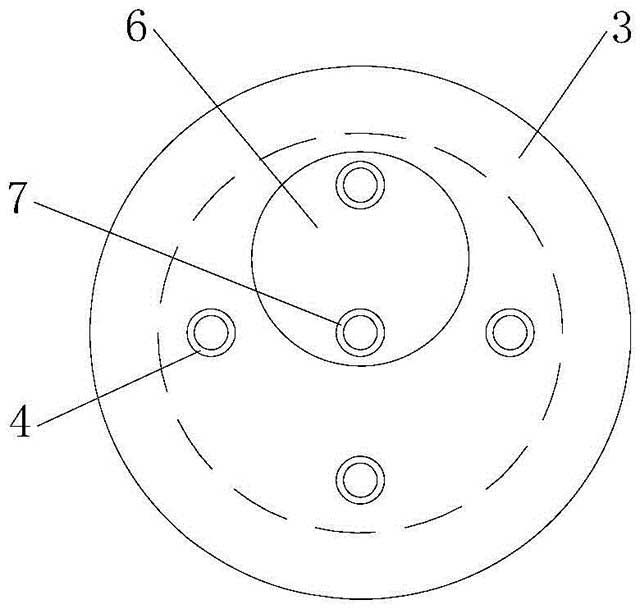

4.按照权利要求1所述的一种管式电阻炉有效加热区测试装置，其特征在于：所述第一测温管(4)和所述第二测温管(7)呈梅花状布设在管式炉(1)内。

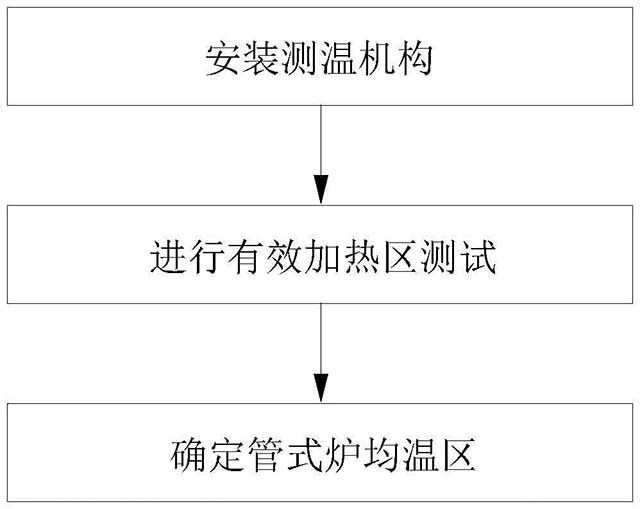

5.一种利用如权利要求1所述管式电阻炉有效加热区测试装置对管式电阻炉进行有效加热区测试的方法，其特征在于，该方法包括以下步骤：
步骤一、安装测温机构：
步骤101、安装定位调节机构：在管式炉(1)的一端插入控温仪表(2)，然后在管式炉(1)的另一端安装定位块(3)，并将旋转块(6)安装在定位块(3)上，使得第一测温管(4)和第二测温管(7)伸入管式炉(1)内;
步骤102、确定多段式温度传感器的类型：根据管式炉(1)的长度，选择五段式温度传感器(8)或三段式温度
