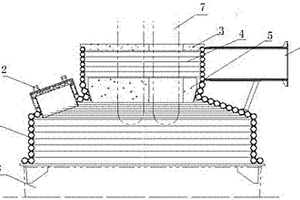

低电极消耗的LF炉盖 950

 0

本实用新型涉及一种低电极消耗的LF炉盖，属于冶金行业LF精炼炉设备技术领域。技术方案是：炉盖罩（1）的中部的外表面锥面结构，在炉盖罩（1）的中部设有合金料加入口，合金料加入口上设有封盖（2），炉盖集烟罩（4）通过上部耐火材料（3）和下部耐火材料（5）固定在炉盖罩（1）的上部，上部耐火材料（3）位于炉盖罩（1）的外部，下部耐火材料（5）位于炉盖罩（1）的内部，电极（7）从炉盖集烟罩（4）中穿过且延伸至炉盖罩（1）内，水冷吸烟管道（6）与炉盖罩（1）上部的炉盖集烟罩（4）连通。本实用新型的有益效果是：通过优化LF炉盖结构，降低LF炉电极的高温部分所处环境的气氛氧化性，从而使电极消耗能够降低15%以上。

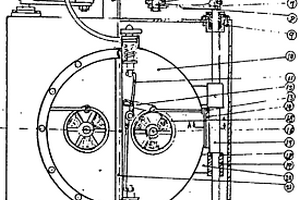

新型阀门 1074

 0

本技术是一种新型阀门，可广泛用于水泥、矿山、污水处理、市政煤气等大型管道的阻断。特别适用于火力发电厂的送粉、冲灰和冶金系统巨型煤气管道。本技术是把农户对开的两扇街门移植为阀门的阀板，开启时两扇阀板紧靠阀腔两侧的壳壁，消除了蝶阀产生的中心阻力和磨损，克服了刀阀密封困难跑、冒、滴、漏的弊病，避免了常规闸板阀门上部阀仓存污所造成的开不展毛病。而且该阀门还设有在阀门开启时随动的泄荷装置，能大幅度的减少开关阻力，并设有碰锁，能有力的防止正负冲击，是一种改进幅度大，适用范围广的多用途阀门。

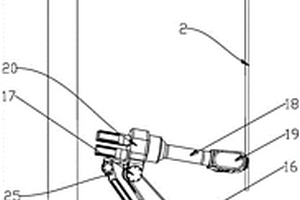

转炉测温取样机器人 820

 0

本实用新型涉及冶金技术领域，提出了转炉测温取样机器人，包括机械手，测温取样组件设置在所述机械手上，测温取样组件包括长探杆，长探杆一端设置在所述机械手上，所述长探杆的另一端设置所述芯轴，测温取样头设置在所述芯轴上。通过上述技术方案，解决了相关技术中的转炉冶炼测温取样工作效率低的问题。

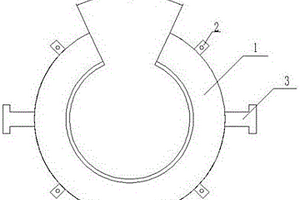

感应炉炉口护板 1022

 0

本实用新型公开了一种感应炉炉口护板，属于冶金行业技术领域，包括护板本体及均匀设置于护板本体外侧圆周上若干个安装台，所述护板本体为厚度为a的环形圆盘，环状圆盘上设置V形开口，其开口的大小与感应炉的炉嘴相配合，开口角度为β，所述安装台的中间位置设置螺栓孔，用于与感应炉外壁的安装架相固定，本实用新型采用了整体式结构设计，消除以往设计中强度不足、防护不到位等弊端，并且安装方便，结构简单。

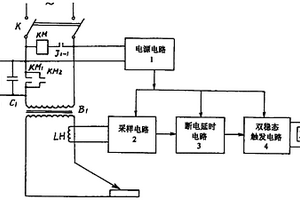

普通电焊机节能装置 674

 0

本实用新型涉及一种普通电焊机节能装置,其结构是在电焊机变压器的初级绕组回路上串联交流接触器的至少两个并联的常开触点,在该并联触点两端并联电阻和电容,交流接触器串联继电器常开触点后接在双掷开关的两级间;在焊把线上套接有电流互感器,电流互感器线圈的引线接采样电路,采样电路的输出经断电延时电路接双稳态触发电路,双稳态触发电路的输出端接继电器;电源电路为各部分提供电力。本实用新型具有安全性、稳定性和耐久性,与同类产品相比,每小时至少可节电3度以上,适于在造船、汽车、阀门、桥梁和冶金等焊接工作量大的行业和单位使用。

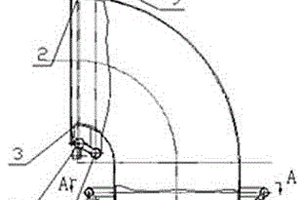

转炉尾段气化烟道 1089

 0

本实用新型涉及一种转炉尾段气化烟道，属于冶金行业炼钢设备技术领域。技术方案是：包含进水管（1）、出水管（2）、烟道管（3）、出水集管（4）、出水集箱（5）、配水集箱（6）、进水集管（7）、分水管（8）和集水管（9），所述烟道管（3）为四分之一圆弧形管，进水集管（7）和出水集管（4）分别固定在烟道管（3）的两端，进水集管（7）通过多个分水管（8）与配水集箱（6）连接，配水集箱（6）上设有进水管（1），出水集管（4）通过多个集水管（9）与出水集箱（5）连接，出水集箱（5）上设有出水管（2）。本实用新型的有益效果是：能够将转炉尾段气化烟道寿命提高到24个月以上，保障职工人身安全，提高转炉生产稳定性。

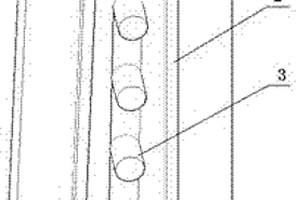

高炉铁口区域冷却壁 858

 0

本实用新型涉及一种高炉铁口区域冷却壁，属于冶金行业高炉炼铁设备技术领域。技术方案是：包含冷却壁基体（1）、肋板（2）和铜冷却棒（3），冷却壁基体（1）的一侧设有多个平行布置的肋板（2），相邻两个肋板（2）之间设有多个铜冷却棒（3）。冷却壁基体上平行布置的肋板以及铜冷却棒的数量可以根据冷却壁面积的大小而定，通过冷却壁上的多个肋板可以增加0.2‑0.5倍的传热面积，铜冷却棒能够大幅提高铁口区域的传热效率。本实用新型的有益效果是：能够提高高炉铁口区域的传热效率，延长高炉的使用寿命。

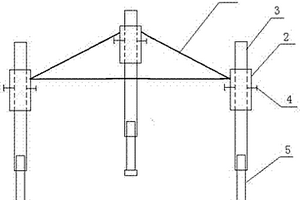

LF精炼炉电极吊装工具 903

 0

本实用新型涉及一种LF精炼炉电极吊装工具，属于冶金行业炼钢LF精炼炉设备技术领域。技术方案是：包含三角框架（1）、套管（2）、连接管（3）、紧固螺栓（4）和电极吊塞（5），在三角框架（1）的三个顶角的位置上分别竖直固定一个套管（2），连接管（3）从套管（2）内穿过，连接管（3）与套管（2）通过紧固螺栓（4）固定连接，电极吊塞（5）的上端与连接管（3）的下端固定连接，电极吊塞（5）的下端为与电极相配合的橡胶塞。在吊运电极时，打开紧固螺栓，转动连接管，将电极吊塞旋入电极上的螺纹内，指挥天车吊运至指定地点。本实用新型的有益效果是：能够一次吊运三根电极，减少吊运时间，提高作业效率，确保LF精炼炉的正常生产。

高线精轧机辊箱油膜轴承保护套 757

 0

本实用新型涉及一种高线精轧机辊箱油膜轴承保护套，属于冶金行业高速线材精轧机设备技术领域。技术方案是：保护套套体呈圆桶结构，桶底上设有一个中心孔（4），保护套套体靠近桶底一端的外表面为锥台形，保护套套体靠近开口一端的外表面呈圆柱形，保护套套体开口端的外径大于桶底端的外径。箱装轴承装配时，通过保护套套体靠近桶底一端的锥台形外表面来矫正油膜水平位置，通过靠近开口一端的圆柱形外表面导向，避免油膜与轴肩接触磕碰造成损伤。本实用新型的有益效果是：能够减少辊箱装配过程中对油膜轴承内孔表面造成的损伤，避免油膜轴承烧损。

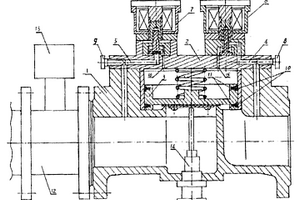

高密封性能的活塞先导式电磁阀 981

 0

一种高密封性能的活塞先导式电磁阀,属电磁阀技术领域,用以解决阀门的密封问题。构成中包括阀体、阀盖、活塞阀瓣、电磁先导阀、平衡和泄荷回路等,其改进为,活塞阀瓣采用双向软密封结构,两个密封碗以碗底相对、碗口向外的形式装设在活塞体上,电磁先导阀数量为两个,分别控制平衡和泄荷回路。在泄荷回路上可增设流量调节器。本实用新型利用介质压力自行密封,可采用大面积厚体活塞,水锤冲击小,启闭密封可靠,使用中无密封面划伤及活塞卡堵等问题;可通过两个电磁先导阀及流量调节器控制阀门开启关闭速度及活塞上下腔液压差,将活塞阀瓣锁定在所需开启高度上。适宜在石化、冶金、食品等管道储运中的自控执行装置中使用。

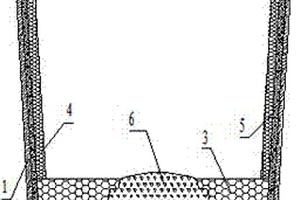

半钢包工作衬浇注用的冲击块结构 1017

 0

本实用新型涉及一种半钢包工作衬浇注用的冲击块结构，属于钢铁冶金中半钢包内衬整体浇注技术领域。技术方案是：包含半钢包包壳（1）、包底永久衬（2）、包底工作衬（3）、包壁工作衬（4）、包壁永久衬（5）和包底冲击块（6），在半钢包包壳的侧壁内依次设置包壁永久衬和包壁工作衬，在包壳的底从下至上依次设置包底永久衬和包底工作衬，包底冲击块设置在包底永久衬上，周围设置包底工作衬。本实用新型的使用，减少了半钢包的整体浇注时间,也使半钢包包底冲击区更耐冲刷，包底冲击块的使用节约了半钢包的整体浇注时间，提高了效率和延长了半钢包的使用寿命。

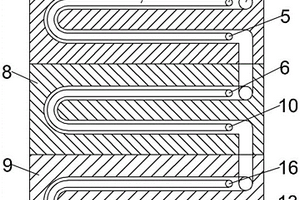

用于富氧侧吹炉的铜水套冷却装置 900

 0

本实用新型属于冶金炉冷却装置技术领域，尤其涉及用于富氧侧吹炉的铜水套冷却装置，包括铜水套，所述铜水套的截面为倒梯形结构，所述铜水套包括位于底部的第二铜体、位于所述第二铜体两侧的第一铜体与第三铜体，所述第一铜体、第二铜体与所述第三铜体内设置有水冷却部，所述水冷却部的外侧壁连通有空气冷却部，所述水冷却部连通有两组排气组件，其中一组所述排气组件的出口连接有第一水泵，另一组所述排气组件的出口连接有第二水泵。本实用新型可以为富氧侧吹炉的铜水套降低温度，并排出铜水套内的热蒸汽，提高冷却效率。

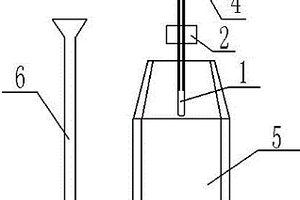

细化晶粒组织的装置及使用方法 678

 0

本发明公开了一种细化晶粒组织的装置及使用方法，属于冶金技术领域，包括插入钢锭模具中振动装置，所述振动装置包括与钢液直接接触的振动棒、振动棒上设置用于带动振动棒运动的振动发生源，其中振动棒中心设置用于冷却介质循环的通入管道及上端两侧设置用于冷却介质循环的排出管道。本发明在钢锭凝固过程中施以振动，促使枝晶熔断和破碎，并且增加游离冷晶的数目，从而抑制柱状晶的生长，提高等轴晶率、细化凝固组织，达到减轻偏析的目的。

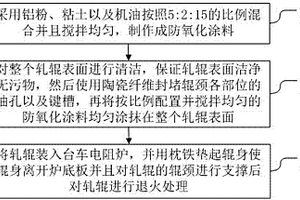

用台车电阻炉对成品轧辊的退火方法 1102

 0

本发明公开了一种用台车电阻炉对成品轧辊的退火方法，涉及冶金领域，包括：将铝粉、粘土以及机油按照5:2:15的比例混合并且搅拌均匀，制作成防氧化涂料；对轧辊表面进行预处理，将防氧化涂料均匀涂抹在整个轧辊表面；将表面涂抹防氧化涂料的轧辊装入台车电阻炉，并用枕铁垫起辊身使辊身离开炉底板并且对轧辊的辊颈进行支撑后对轧辊进行退火处理。本发明提供的技术方案适于对成品轧辊进行退火处理时采用，可以防止轧辊在退火处理过程中氧化脱碳以及变形，提高表面硬度以及耐磨性。

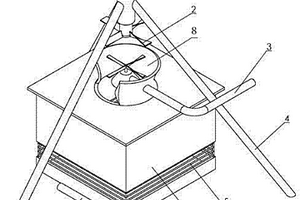

用于冷却塔的发电装置 930

 0

本实用新型涉及一种用于冷却塔的发电装置，其特征在于其由通过固定架固定设置在冷却塔上的风力发电机构成，和风力发电机相连接的桨叶设置在冷却塔的热风出口的上端。采用本实用新型可将冷却塔中废弃的上升热气流作为动力用于发电，本实用新型可应用在冶金、化工、制药和建材等行业冷却塔中，采用本实用新型既可以对老塔进行节能改造，也可以配套新塔建设，塔形越大，节能效果越显著。

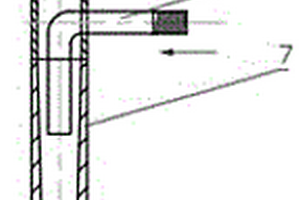

辅助中包水口烘烤装置 688

 0

本实用新型涉及一种辅助中包水口烘烤装置，属于冶金行业中包水口烘烤过程中辅助加热设备技术领域。技术方案是：圆柱形水口碗（2）通过托盘（3）固定连接在直管（5）上，所述直管（5）竖直固定在托架（4）上，直管（5）的下端依次与锥形管一（7）和锥形管二（8）连接，所述锥形管一（7）的内径从上至下逐渐变小，锥形管二（8）的内径从上至下逐渐变大，压缩气体弯管（6）为90度弯管，压缩气体弯管（6）连接在直管（5）上。本实用新型的有益效果是：保证温度低的水口在短时间内快速提升，使连铸机开浇前各流水口温度均能够达到600°C以上，中包内衬温度达到1000°C以上，提高连铸机开浇成功率。

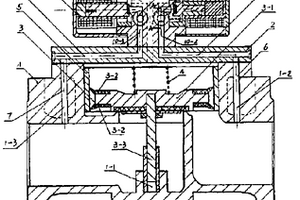

可控制流量的活塞先导式电磁阀 750

 0

一种可控制流量的活塞先导式电磁阀,包括阀体、阀盖、活塞阀瓣、电磁先导阀、平衡回路、泄流回路,其独特之处为,电磁先导阀的数量为两个,一个位于平衡回路上、一个位于泄流回路上,两回路中分别设有流量调节器,活塞体上设有浮动密封,具有可消除水锤冲击,并可控制介质流量流速及易于实现自动控制的优点,适宜作为石油、化工、冶金、食品等管道储运中的自动控制执行装置。

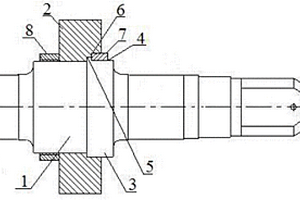

万能轧机的水平轧辊 909

 0

本实用新型公开了一种万能轧机水平轧辊，应用于冶金机械领域。包括由辊身、辊颈和辊头组成的辊轴，辊身外圆周固定安装辊套，辊身的一端设置定位台阶，定位台阶的外端面上设置至少一个下键槽，辊套内孔的一端设置台阶槽和上键槽，在下键槽和上键槽之间设置周向定位键，辊身另一端加工有普通细牙螺纹，普通细牙螺纹上配合安装螺纹套。本实用新型实现了辊套和辊轴的双向定位，辊套和辊轴装配过盈量较小，加工简单，拆卸方便，延长了轧辊的使用寿命。

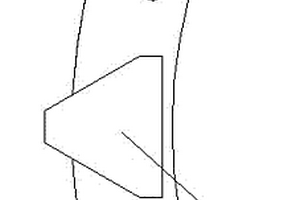

热带轧机立辊刮板 852

 0

本实用新型公开了一种热带轧机立辊刮板，属于冶金设备零部件技术领域，立辊刮板包括圆弧形底板和固定在底板中间的立柱，立柱包括一个长方柱和一个以长方柱的长边为下底的梯形柱，梯形柱的上底突出在底板的外缘，长方柱的两个长边均在底板内缘的内侧，底板的两端对称分布两个用于固定立辊刮板的通孔，通孔与底板内缘的距离小于通孔与底板外缘的距离。本实用新型提供了一种方便钻孔、攻丝的热带轧机立辊刮板。

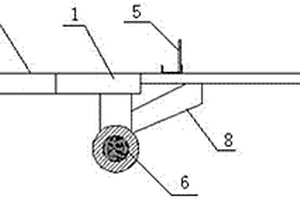

安装高炉进风件的装置 683

 0

本实用新型涉及一种安装高炉进风件的装置，尤其是安装1000级高炉进风件的装置，属于冶金行业高炉安装设备技术领域。技术方案是：包含行走支架（1）、行走扶手（2）、进风件支撑梁（3）、前托架（4）、后托架（5）和行走轮（6），行走支架（1）的下方设有行走轮（6），行走扶手（2）固定在行走支架（1）的一侧，进风件支撑梁（3）固定在行走支架（1）的另一侧，所述进风件支撑梁（3）的一端设有前托架（4），进风件支撑梁（3）的另一端设有后托架（5）。本实用新型的有益效果是：能够方便、快捷的完成高炉进风件的安装和拆卸，提高作业效率，降低工人劳动强度。

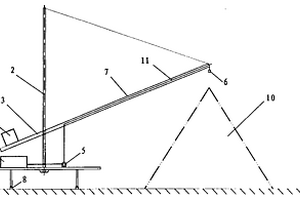

多功能堆料机 833

 0

一种多功能堆料机,涉及冶金混匀堆场中堆积设施,属堆料机技术领域,用于混匀堆场有效防尘的问题。构成中有沿轨道行走的车体、车体上的立柱、立柱上的活动悬臂,悬臂上的皮带输送机,改进为,构成中增设水箱、水泵、喷淋头,喷淋头安置于悬臂顶端,通过管路与水泵连通,水箱及水泵固定于车体上。本实用新型在堆料机中的悬臂顶端安置喷淋头,通过车体上的水箱、水泵输送压力水,使喷淋水可由混匀料垛的顶部对其进行全面、大范围的喷洒,既消除了高压喷头喷淋不全面的使用缺陷,也无覆盖料垛防尘措施的操作麻烦问题,以尽量少的投资、尽量简便的改进大大扩展了堆料机的功能,使其兼具喷淋防尘之功效,适宜在钢铁企中的堆料机上推广应用。

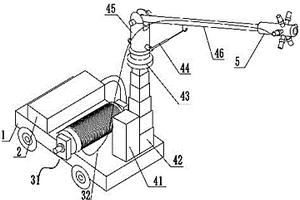

冶炼车间用除尘清洗车 896

 0

本实用新型涉及一种冶炼车间用除尘清洗车，属于冶金行业除尘清洗车技术领域。技术方案是：水箱（2）和液压缸（41）分别固定在车体（1）上，水管收纳筒（31）转动连接在车体（1）上，旋转件（45）通过旋转电机（43）与液压伸缩臂（42）转动连接，水平支臂（46）一端与旋转件（45）连接，水平支臂（46）另一端设有喷头（5），伸缩控制杆（44）一端铰接在水平支臂（46）上，伸缩控制杆（44）另一端铰接在旋转件（45）上，延长水管（32）一端与喷头（5）相连接，延长水管（32）另一端缠绕在水管收纳筒（31）上且与水箱（2）相连通。本实用新型的有益效果是：可以根据设备的高度进行调整，能够彻底的清除设备上的灰尘或杂物。

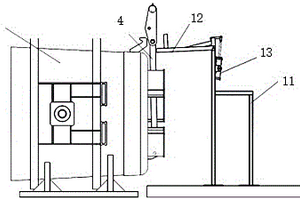

钢包板钩临时存放专用工装 726

 0

本实用新型涉及一种钢包板钩临时存放专用工装，属于冶金行业天车设备技术领域。技术方案是：旋转支架（12）包含矩形框架（21）、配重（22）、三脚架支撑梁（23）和板钩托架（24），矩形框架（21）的一侧设有配重（22），另一侧设有三脚架支撑梁（23）和板钩托架（24），三脚架支撑梁（23）为支撑在三脚架（3）上的横梁，板钩托架（24）为与板钩（4）相匹配支撑架，矩形框架（21）靠近配重（22）的一侧铰接在固定支架（11）上，驱动气缸（13）的缸体铰接在固定支架（11）上，驱动气缸（13）的杠杆连接在旋转支架（12）上。本实用新型的有益效果是：实现钢包板钩的临时存放，提高钢包的热修效率。

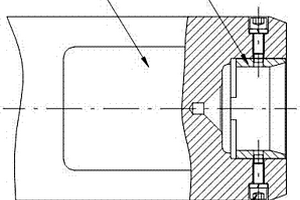

轧辊衬套的装配结构 734

 0

本实用新型公开了一种轧辊衬套的装配结构，冶金设备零部件技术领域，包括轧辊、衬套、螺钉，所述轧辊设有装配衬套的孔，孔和衬套采用间隙配合，所述衬套通过螺钉与轧辊固定连接。使用时，衬套装入孔中，孔和衬套采用间隙配合，衬套通过螺钉与轧辊固定连接。本实用新型，衬套和轧辊采用间隙配合，螺钉紧固的装配方法，克服了过盈装配的缺点，衬套装配操作简单，作业效率高；衬套上设有凸台，一方面装配过程中进行定位，另一方面衬套磨损时拆卸方便，提高了衬套的安装效率。

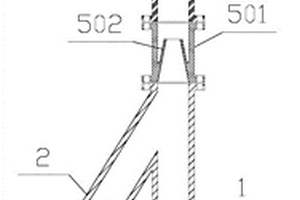

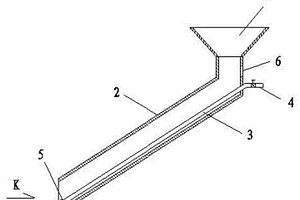

精炼炉投料均匀加入装置 896

 0

一种精炼炉投料均匀加入装置，属于炼钢设备技术领域，用于均匀地向精炼炉投料，其技术方案是：它由漏斗、投放管、喷吹管组成，漏斗连接在投放管的上端，投放管倾斜放置在溜槽内，下端开口，喷吹管沿着投放管的轴线安装在投放管的下底部，喷吹管的上端位于投放管与漏斗连接处的下方，通过阀门与氩气管道相连接，喷吹管的下端与投放管的下端齐平，喷吹管的开口处弯折为水平方向。本实用新型的喷吹管可以将投放的物料吹散，使粉状渣料均布渣面，降低了炉渣的氧化性，尽快化渣脱氧，形成碱度高、流动性好、氧化铁含量低的白渣，达到精炼炉快速脱氧成渣的冶金要求，从而提高了精炼效率，降低了钢水氧化物夹杂含量，具有改动小、投资低、效果好的优点。

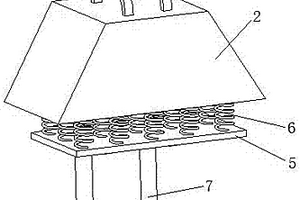

端盖小头平面修整机 1099

 0

本实用新型公开了一种端盖小头平面修整机，属于冶金设备领域，包括振动机构和设置在震动机构下端的水平的刮刀，所述振动机构包括壳体，壳体内部底面上固定有电机，电机两端输出轴上固定有偏心块，所述壳体下端通过弹簧组连接有连接板，刮刀固定连接在连接板下端。本实用新型提高了端盖及平面紧实度；实现平面自动修理，提高劳动效率。

高温铸坯喷号装置 1004

 0

本实用新型涉及一种高温铸坯喷号装置，属于冶金行业高温连铸坯断面标识设备技术领域。技术方案是：把手（6）固定在背板（1）上，背板（1）分成上半部和下半部，背板（1）的上半部的两侧分别设有一个压板（2），压板（2）与背板（1）之间设有与多数字插板（7）相配合的间隙，所述多数字插板（7）为长方形；盖板（3）固定在背板（1）的下半部，盖板（3）与背板（1）之间设有与单数字插板（8）相配合的间隙，盖板（3）上设有多个并排布置的窗口（4），所述窗口（4）的大小与单数字插板（8）相配合。本实用新型的有益效果是：满足了生产期间连续快速标识的要求，缩短了更换号牌时间，减少了人为手写的不清晰和容易出错的问题。

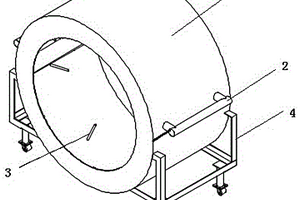

自耗电极的烘烤装置 922

 0

本实用新型公开了一种自耗电极的烘烤装置，属于冶金技术领域，包括一端封闭的平置筒体、设置在筒体内部的若干个用于测量自耗电极温度的温度传感器、电加热装置以及电缆；所述筒体内部内径侧通铺电加热板，外径侧通铺保温材料；所述筒体由径向切分为上筒体和下筒体，所述上筒体外表面的两端设置有两个扶手，所述下筒体由支架支撑。本实用新型实现了对各类型自耗电极的烘烤，进而实现了对重熔过程的稳定控制，尤其是在冬季较为寒冷的情况下，有效保证自耗电极端面的温度；通过在装置内部设置温度传感器，实现自耗电极端面温度的实时测量，并通过自耗电极端面温度对电加热装置进行控制，实现了自耗电极端面温度的可控性。

轧辊造型底箱清理装置 1089

 0

本实用新型公开了一种轧辊造型底箱清理装置，包括倾斜安装于主吸杂管外壁上且与主吸杂管连通的引流管，且于所述主吸杂管和引流管的连通处可拆卸连接有变径射流机构，于所述变径射流机构的出口端可拆卸连接有导杂管，所述导杂管的出口端连接有除尘袋，所述引流管的进口通入高压气体，主吸杂管的进口端伸入轧辊造型底箱内。本实用新型在轧辊浇注过程中，提前彻底清理底箱，且清理出来的杂物、涂料灰尘等被收集，防止环境污染，同时有利于操作者的身体健康，减少职业病发生。本实用新型适用于冶金铸造的技术领域。

快速更换除尘布袋的装置 817

 0

本实用新型涉及一种更换除尘布袋的装置，属于冶金行业除尘设施检修设备技术领域。技术方案是：包含夹杆一（1）、夹杆二（2）、凸点（3）、手柄（4）、弹簧（5）和转轴（6），所述夹杆一（1）的一端为手柄（4），夹杆一（1）的另一端为弧形，弧形的内表面上设有多个凸点（3），所述夹杆二（2）的结构和夹杆一（1）的结构相同，夹杆一（1）和夹杆二（2）的中部通过转轴（6）转动连接，夹杆一（1）和夹杆二（2）之间设有弹簧（5）。本实用新型的有益效果是：能够方便、快捷的将除尘布袋从除尘器隔板上拆下来，进行更换，保证除尘设施的正常运行。尤其是在遇到空间狭小或大批量更换除尘布袋时，其优势更为明显，能够提高数倍工作效率。
