棒材散料布料装置 802

 0

本实用新型涉及一种棒材散料布料装置，属于冶金行业棒材精整设备技术领域。技术方案是：平移传动链轮固定在平移链支架（7）上，平移链条设有涨紧链轮（6），平移链条的一端为上料端，平移链条的另一端为下料端；提升传动链轮固定在提升链支架（1）上；提升链条设置在平移链条的上料端，升降料框（3）固定在提升链条上；单支拨料器（8）设置在平移链条的下料端，拨料臂（11）铰接在平移链支架（7）上，调整凸轮（13）的中心轴固定在平移链支架（7）上，调整凸轮（13）的凸轮曲面与拨料臂（11）相切。本实用新型的有益效果是：能够将交叉叠压在一起的棒材分开，有效解决小规格棒材交叉叠压状态下的散料和布料，提高棒材矫直机的作业效率。

转炉在线合金烘烤设备 999

 0

本实用新型公开了一种转炉在线合金烘烤设备，涉及冶金设备技术领域，包括烘烤炉炉体、合金加料口、下料口、烧嘴、烟道、助燃管道以及燃气管道，还包括设置在烘烤炉炉体型腔内部的倾斜设置的分料板、设置在分料板表面上的穿过分料板厚度的分料口、固定连接在分料板两侧边缘的分料挡板、设置在分料口正下方的集料盒，分料口的宽度和面积由上到下逐步增大，烧嘴位于分料板最低端的正下方。本实用新型实现了对不同体积大小的合金原料的筛分，集中了燃气加热重点位置，减少了对合金烘干的时间。对加入烘烤炉炉内合金进行加热烘烤，效去除合金中的水分，降低转炉出钢温降、促进合金与钢水充分熔合，提高了钢材品质。

扇形段框架刚度测试装置 914

 0

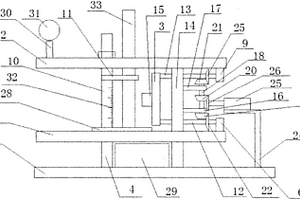

一种扇形段框架刚度测试装置，属于冶金行业连铸机扇形段维修设备技术领域。机壳是由上板、下板和侧板组成的方形盒，吊耳固定在方形盒的一侧，定位挡板铰接在方形盒的另一侧；在方形盒的上板上设有多排支撑块，靠近每块支撑块的上板上分别设有一个上部位置传感器，所述支撑块上设有与扇形段辊子相配合的半圆形凹槽；在方形盒的下板上设有与支撑块相对的压板，靠近每块压板的下板上分别设有底部位置传感器；在每个支撑块和压板之间均设有一个液压缸，液压缸的杠杆与支撑块驱动连接。能够在线下检测出扇形段框架刚度是否满足使用要求，避免因扇形段刚度不合格造成的铸坯中心偏析等质量问题，也避免了盲目报废刚度合格扇形段所造成的资源浪费。

压缩空气喷嘴 804

 0

本实用新型涉及一种压缩空气喷嘴，属于冶金行业热轧精整设备技术领域。技术方案是：包含转接头（1）、扩张室（2）、紊流板（3）、降噪板（4）和喷孔（5），所述扩张室（2）为扇形方喷管，扇形方喷管的横截面为扇形，纵截面为矩形，转接头（1）连接在扇形方喷管距离扇形圆心点较近的一端，降噪板（4）固定在扇形方喷管距离扇形圆心点较远的一端，降噪板（4）上设有多个喷孔（5），多块紊流板（3）沿扇形方喷管的径向固定在扇形方喷管内。本实用新型的有益效果是：能够有效去除热轧板带表面上残余的冷却水，而且噪声小，压缩空气压降低，除水效果明显，减少带钢局部温降对带钢性能的影响，有效保证热轧板带性能的稳定性。

可逆热轧机托辊单向传动装置 1030

 0

本实用新型涉及一种可逆热轧机托辊单向传动装置，属于冶金行业热轧机设备技术领域。技术方案是：轴套A（6）、棘链轮A（4）和挡圈A（8）依次通过螺栓A（11）固定在托辊A（2）的端面上；轴套B（7）、棘链轮B（5）和挡圈B（9）依次通过螺栓B（12）固定在托辊B（3）的端面上；所述轴套A（6）和轴套B（7）均为中空结构，挡圈A（8）和挡圈B（9）分别将棘链轮A（4）和棘链轮B（5）轴向定位在轴套A（6）和轴套B（7）上，棘链轮A（4）和棘链轮B（5）通过链条（10）传动连接，所述棘链轮A（4）和棘链轮B（5）的棘齿方向相反。本实用新型的有益效果是：能够满足托辊单向转动的要求，稳定性较高，避免出现轧制事故。

内置钢套铝铸件的模具定位结构 963

 0

本实用新型属于有色金属冶金领域的铝合金汽车零部件制造，涉及一种内置钢套铝铸件的模具定位结构。由下模、下模定位台、钢套定位套组成，其特征在于：在下模浇口周围设置四个均匀分布的长方形凸台结构；钢套定位套为环形台阶结构，在外径小的一侧设置四个C型凹槽结构，在外径大的一侧端面上方设置四个长方形凸台结构;钢套定位套落在下模表面上，钢套定位套通过下模定位台和钢套定位套的C型凹槽结构配合定位。本实用新型的优点在于：结构简单，通过在下模设置凸台结构和钢套定位套进行配合，解决了钢套在模具中的定位问题。

棒材表面缺陷自动清理系统 818

 0

本实用新型涉及一种棒材表面缺陷自动清理系统，属于冶金行业特钢企业棒材表面修磨设备技术领域。技术方案是：包含上料台架（1）、挡板（2）、对轮辊道（3）、磨头（5）、过渡板（6）和收集槽（7），对轮辊道（3）的一侧设有上料台架（1），对轮辊道（3）的另一侧设有收集槽（7），所述上料台架（1）向对轮辊道（3）一侧倾斜布置，上料台架（1）上设有挡板（2），对轮辊道（3）与收集槽（7）之间设有过渡板（6），所述过渡板（6）与收集槽（7）转动连接，磨头（5）设在对轮辊道（3）的上方。本实用新型的有益效果是：能够对不同规格、不同螺距的棒材表面实现自动打磨，提高棒材打磨效率和外观质量，降低工人劳动强度。

钢坯称重浮动托臂结构 702

 0

本实用新型涉及一种钢坯称重浮动托臂结构，属于冶金行业棒材或高线钢坯称重设备技术领域。技术方案是：所述横梁一（1）和横梁二（2）平行布置，液压缸（4）为四个，两两为一组，分别设置在横梁一（1）和横梁二（2）两端的下方；所述液压缸（4）的活塞杆分别通过调整螺栓（5）固定在横梁一（1）和横梁二（2）上，液压缸（4）的活塞杆上设有传感器安装座（7），传感器安装座（7）上设有传感器（8），浮动托臂（3）通过铰接轴（9）铰接在横梁一（1）和横梁二（2）上，浮动托臂（3）上垂直固定多个托杆（6）。本实用新型的有益效果是：通过浮动托臂自动平衡微调，使四个传感器受力均匀，从而确保钢坯称重的准确性。

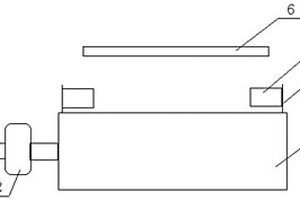

烧结机布料泥辊刮料装置 1014

 0

本实用新型涉及一种烧结机布料泥辊刮料装置，属于冶金行业烧结台车布料设备技术领域。技术方案是：包含泥辊（1）、减速机（2）、电机（3）、挡料板（4）、刮料板（5）和料仓（6），电机（3）通过减速机（2）与泥辊（1）驱动连接，泥辊（1）的上方设有料仓（6），泥辊（1）的两端分别设有挡料板（4），所述挡料板（4）上设有刮料板（5），所述刮料板（5）沿泥辊（1）的轴向布置，刮料板（5）与泥辊（1）的外表面之间设有间隙。本实用新型的有益效果是：能够避免物料从泥辊两侧落下，而且可以有效的清理泥辊两侧的粘料，改善烧结机台车上的布料，有利于强化烧结生产，提高烧结矿的产量及质量。

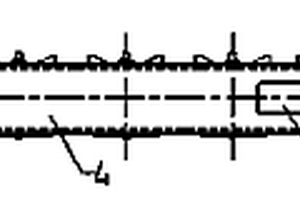

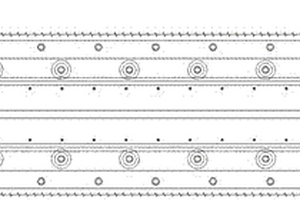

推拉式快速安装的封挡装置 932

 0

本实用新型涉及一种推拉式快速安装的封挡装置，属于冶金行业冷轧镀锌生产设备技术领域。技术方案是：包含方形框架（4）、滑轮、U型框架、封挡、箱体（10）和滑板（11），方型框架（4）固定在箱体（10）上，方形框架（4）上设有两组平行布置的滑轮，滑板（11）上设有与方形框架（4）上的两组平行布置的滑轮相配合的U型框架，封挡固定在U型框架内，滑板（11）与箱体（10）上的方形框架（4）通过滑轮滑动连接。本实用新型的有益效果是：结构简单，既可以线下预制，还可以在线更换，避免了由于封挡更换不及时造成的飞溅出的碱液污染环境。同时又避免了更换封挡时拆卸周边设备，提高生产效率，节约维修成本。 1

可调导轮装置 938

 0

本实用新型涉及一种可调导轮装置，属于冶金行业LF精炼炉设备技术领域。技术方案是：包括地脚座（10）、调整螺杆（11）、压盖（13）、导轮（14）、挡圈（16）、挡环（17）、轴承（18）和轴（19），调整螺杆（11）与地脚座（10）螺纹连接，轴（19）通过压盖（13）固定在地脚座（10）上，导轮（14）通过轴承（18）安装在轴（19）上，轴承（18）通过挡圈（16）和挡环（17）与轴（19）定位连接。本实用新型的有益效果是：结构紧凑，能够随时对升降立柱进行微调，实现升降立柱垂直度的调整，从而确保电极升降满足升降需求。杜绝因升降立柱磨损产生的电极偏离以及刮碰烟罩造成电极断裂等生产事故。 1

烧结机圆辊清扫装置 922

 0

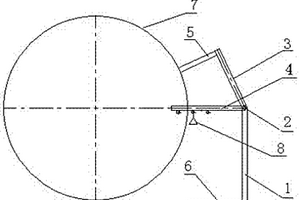

本实用新型涉及一种烧结机圆辊清扫装置，属于冶金行业用于烧结机布料的圆辊给料机设备技术领域。技术方案是：包含支座（1）、铰接轴（2）、连杆（3）、配重杆（4）、清扫铲（5）、圆辊平台（6）、圆辊（7）和配重（8），支座（1）固定在圆辊平台（6）上，连杆（3）和配重杆（4）的一端通过铰接轴（2）与支座（1）转动连接，配重杆（4）上设有配重（8），连杆（3）的另一端与清扫铲（5）固定连接，所述清扫铲（5）贴合在圆辊（7）的辊皮上。本实用新型的有益效果是：能够彻底清除圆辊边缘的粘料，使烧结机台车两侧宽度方向布料平整，无亏料欠料，提高烧结成品率。结构简单，使用方便，减轻了工人手工铲料的劳动强度。

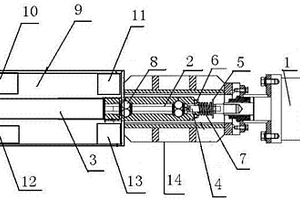

钢包自动吹氩保护结构 796

 0

本实用新型涉及一种钢包自动吹氩保护结构，属于冶金行业炼钢设备技术领域。技术方案是：包含底吹氩装置（1）、底吹氩装置球头（2）、上联接器（3）、球头下通气轴（7）和保护罩（8），所述保护罩（8）的上部外表面为球面（9），保护罩（8）的下部外表面为柱面（10），保护罩（8）套在底吹氩装置球头（2）上，保护罩（8）上部的球面（9）固定在上联接器（3）上，保护罩（8）下部的柱面（10）沿圆周方向上通过多个固定螺栓定位在球头下通气轴（7）上，球头下通气轴（7）设在底吹氩装置（1）内。本实用新型的有益效果是：能够有效的保护底吹氩装置球头，防止底吹氩装置球头受到损伤变形，保证其气密性，延长底吹氩装置球头的使用寿命。

能提高反渗透效果的废水处理反渗透装置 655

 0

一种能提高反渗透效果的废水处理反渗透装置，属于冶金废水处理设备技术领域，用于提高废水处理的反渗透效果。其技术方案是：它的一段反渗透膜压力容器和二段反渗透膜压力容器分别安装7只反渗透膜元件，二段反渗透膜压力容器中安装的反渗透膜元件为为低压抗污染膜反渗透膜元件。本实用新型在不改变现有高压泵流量、扬程等参数的基础上，在二段反渗透膜压力容器中采用低压抗污染膜反渗透膜元件，与相同膜面积的高压膜相比较对压力的需求可降低30%，可以降低二段反渗透装置对进水净推力的需求，可提高水流速，解决二段反渗透膜结垢、污堵的问题，保证反渗透装置的稳定运行。

提高插板阀密封耐用效果的装置 934

 0

本实用新型涉及一种提高插板阀密封耐用效果的装置，属于冶金行业烧结机设备技术领域。技术方案是：驱动装置（1）依次与支撑骨架（2）和阀板（3）连接，支撑骨架（2）的顶部设置支撑构件（4），支撑构件（4）的上部设置有压板（5），支撑构件（4）的下部设置有可沿支撑构件（4）上下滑动的限位挡板（6），压板（5）与限位挡板（6）之间设置有沿支撑构件（4）运动方向形变的弹性构件（7），阀板（3）匹配封闭下料箱体出口（9）；下料箱体出口（9）的侧壁与阀板之间设有附板，附板的一侧面固定在下料箱体出口的侧壁上，附板的另一侧面与阀板匹配贴紧。本实用新型提高了插板阀密封效果，减少了维修成本，降低了工人劳动强度。

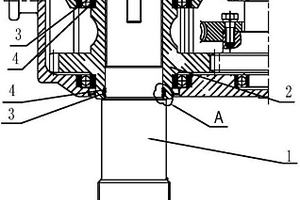

短应力轧机拉杆与压下齿轮密封装置 1066

 0

本实用新型提供了一种短应力轧机拉杆与压下齿轮密封装置，属于冶金轧制技术领域，压下齿轮设有中心孔，中心孔包括上腔、中间腔和下腔，中间腔内壁设有第一花键，拉杆设有与第一花键配合的第二花键，上腔内壁设有第一密封安装槽和第二密封安装槽，下腔内壁设有第三密封安装槽和第四密封安装槽，位于外侧的第一密封安装槽和第四密封安装槽均设有防尘圈，位于内侧的第二密封安装槽和第三密封安装槽均设有O型密封圈，压盖与上腔密封配合，拉杆与下腔密封配合。本实用新型提供的短应力轧机拉杆与压下齿轮密封装置，能够使拉杆和压下齿轮之间密封严密，避免污水从拉杆与压下齿轮之间渗入造成拉杆的花键与压下齿轮的花键抱死、拆卸困难的问题。

生球抗压强度检测装置 922

 0

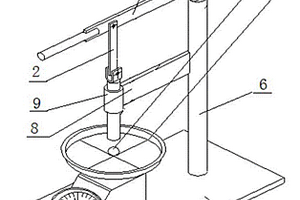

本实用新型涉及一种生球抗压强度检测装置，属于冶金行业球团矿生产检测设备技术领域。技术方案是：包含压力杆（1）、导向轴（2）、台式盘秤（4）、底座（5）、立柱（6）、支撑杆（8）和套管（9），台式盘秤（4）和立柱（6）分别固定在底座（5）上，压力杆（1）的一端与立柱（6）转动连接，导向轴（2）的一端铰接在压力杆（1）上，导向轴（2）的另一端设在台式盘秤（4）的上方，支撑杆（8）的一端固定在立柱（6）上，支撑杆（8）的另一端与套管（9）固定连接，所述套管（9）套在导向轴（2）上。本实用新型的有益效果是：能够准确的检测生球的抗压强度，并提供数据支撑。

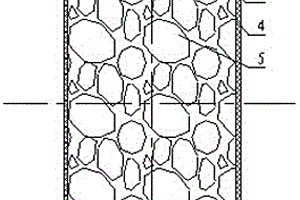

用于推焦车车载除尘的去湿装置 810

 0

本实用新型涉及一种用于推焦车车载除尘的去湿装置，属于冶金行业袋式除尘器设备技术领域。技术方案是：包含筒体（1）、连接法兰（2）、端盖（3）、侧网（4）、去湿剂（5）和方形管（6），筒体（1）的两端分别设有连接法兰（2），筒体（1）相对应的两侧分别设有一个方形口，所述方形口上设有方形管（6），方形管（6）上设有端盖（3），筒体（1）内设有侧网（4）和去湿剂（5）。本实用新型的有益效果是：能够提前对烟尘进行去湿处理，吸附生产过程中产生的蒸汽中的水分，从而保证了袋式除尘器的干燥，大大降低了布袋的阻力，提高了布袋除尘器的使用效率。

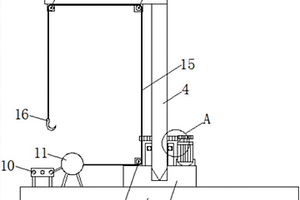

更换干熄焦车焦罐衬板的吊装装置 750

 0

本实用新型公开了一种更换干熄焦车焦罐衬板的吊装装置，涉及冶金焦化设备技术领域。该更换干熄焦车焦罐衬板的吊装装置，包括平台，所述平台的顶部与固定台的底部固定连接，且固定台的顶部固定连接有固定套，所述固定套内插接有转杆，且转杆上套接有球轴，所述球轴的侧表面镶嵌在固定套内，且固定套的上方设置有从动轮，所述从动轮套接在转杆上。该更换干熄焦车焦罐衬板的吊装装置，通过设置卷线器和电动葫芦，不仅达到了结构简单降低成本的效果，同时有效解决了目前更换衬板时需公司协调吊车吊装衬板导致影响更换进度的问题，通过设置转杆，以及球轴的配合设置能够有效保证转杆可在固定套内转动。

连铸热坯喷印前去除鳞片装置 1143

 0

本实用新型涉及一种连铸热坯喷印前去除鳞片装置，属于冶金行业连铸坯生产设备技术领域。技术方案是：包含压紧气缸（2）、缸杆（3）、滑块（4）、滑道（5）和刷头（7），压紧气缸（2）的缸杆（3）与滑块（4）驱动连接，滑块（4）的另一端到与刷头（7）固定连接，所述滑块（4）设在滑道（5）上，所述刷头（7）包含压紧板（7‑1）、钢丝绳（7‑3）和刷头连接板（7‑4），多根钢丝绳（7‑3）固定在两块压紧板（7‑1）之间，所述压紧板（7‑1）通过刷头连接板（7‑4）与滑块（4）固定连接。本实用新型的有益效果是：在连铸热坯喷印之前，能够有效的去除连铸坯上的氧化铁皮鳞片，保证连铸坯的标识和可追溯性，防止混号。

连铸机大包回转台与液压滑环连接机构 788

 0

本实用新型涉及一种连铸机大包回转台与液压滑环连接机构，属于冶金行业连铸机设备技术领域。技术方案是：驱动支架（2）固定在大包回转台（6）上，驱动支架（2）上设有挡臂（8），上拨叉（3）和下拨叉（4）上下平行布置，上拨叉（3）和下拨叉（4）的一端通过圆弧形法兰（7）与液压滑环（1）连接，上拨叉（3）和下拨叉（4）的另一端分别设有叉爪（5），所述叉爪（5）通过挡臂（8）固定在驱动支架（2）上，叉爪（5）与挡臂（8）之间设有间隙。本实用新型的有益效果是：提高了大包回转台与液压滑环之间的连接稳定性，减小了对各自旋转对精度的要求，避免了液压滑环被拉倒的设备事故，强度高，不易磨损损坏和发生断裂，实用效果好。

放空煤气回收利用装置及煤气放空系统 1097

 0

本实用新型涉及石化冶金技术领域，尤其涉及一种放空煤气回收利用装置及煤气放空系统，其中，该放空煤气回收利用装置包括水环压缩机组，水环压缩机组包括依次连通的缓冲罐、水环压缩机、汽水分离器；缓冲罐用于连通煤气发生炉，汽水分离器用于连通燃气管网或其他用户，本实用新型提供的放空煤气回收利用装置在资源综合回收利用方面具有重要意义，不但实现了清洁生产，减少了对大气环境的污染，而且将电炉气的有效资源合理利用实现了节能减排。同时该放空煤气回收利用装置有效整合产业资源，提高资源的综合回收能力，实现了资源循环利用，增加企业经济效益。

轧辊切割装置 772

 0

本实用新型公开了一种轧辊切割装置，涉及冶金机械领域，包括机体、固定平台和切割装置，机体上设有支撑杆，支撑杆的上端设有固定板，固定板上设有第一固定杆固定平台上设有圆孔，圆孔上设有的橡胶轴套，固定平台上垂直向下设有第二固定杆，固定平台上设有支撑柱，支撑柱上设有弹性带，所述固定板与固定平台之间设有立板，第一固定杆和第二固定杆上分别设有第一丝杠和第二丝杠，立板上垂直设有第三固定杆和第四固定杆，第三固定杆和第四固定杆上设有支撑杆，支撑杆上设有第一锥齿轮、第二锥齿轮和第三锥齿轮，所述第一丝杠上设有第四锥齿轮，所述第二丝杠上设有第五锥齿轮，机体上设有固定架，固定架上设有电机，电机的主轴上设有第六锥齿轮。

电动浇注车 1136

 0

本实用新型公开了一种电动浇注车，属于冶金机械领域。包括：车体固定架、引流槽、双轴电机以及滚动轮，所述滚动轮为四个，两两左右对称设置，分别设置于车体固定架下端的前侧和后侧，对称设置的滚动轮通过连接轴相连接，所述双轴电机设置于车体固定架上，设置于所述双轴电机两端的驱动轴通过链条与连接轴驱动连接，所述引流槽通过引流槽支撑架固定于所述车体固定架上。本实用新型通过设置双轴电机，且将设置于所述双轴电机两端的驱动轴通过链条与连接固定轮的连接轴驱动连接，可以实现一种电动浇注小车，降低了浇注小车对操作者存在的人身安全威胁，同时，省时、省力，提高了工作效率。

转炉炉前挡火门行走轨道 872

 0

一种转炉炉前挡火门行走轨道，属于冶金设备技术领域，用于解决现有挡火门行走轨道可靠性差的问题，其技术方案是，该挡火门行走轨道包括基板、导轨和楔形嵌条，所述基板水平固定在转炉炉前的基座上，其上表面设有导轨槽，所述导轨的下部安装在基板的导轨槽内，导轨的横截面位于导轨槽内的部分为直角梯形，该直角梯形的斜腰紧贴在导轨槽的一个侧壁上，直角梯形的竖直腰与导轨槽的另一侧壁之间嵌装楔形嵌条。本实用新型采用上窄下宽的导轨槽和楔形嵌条固定导轨，不仅可以提高导轨的稳定性，避免导轨变形、出槽等故障的发生，保证挡火门的正常运行，而且拆装十分方便。

叉车门架用热轧H型钢 816

 0

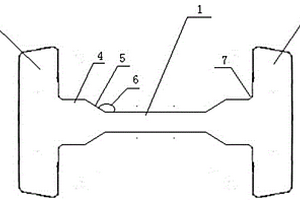

本实用新型涉及一种叉车门架用热轧H型钢，属于冶金行业轧钢产品技术领域。技术方案是：包含腹板（1）、翼缘板一（2）、翼缘板二（3）、凸台（4）和斜面（5），腹板（1）两端分别与翼缘板一（2）、翼缘板二（3）连接，横截面呈H型；所述腹板（1）与翼缘板一（2）、翼缘板二（3）的连接处分别设有凸台（4），所述凸台（4）横截面的外侧面为斜面（5），所述斜面（5）与腹板（1）的外侧面构成外角（6），所述外角（6）为150‑170度；所述翼缘板一（2）的横截面呈梯形。本实用新型的有益效果是：断面结构合理，轧钢成材率高，有利于门架滚轮和轴承的安装，而且可以减小滚轮与门架之间的摩擦力，延长滚轮使用寿命。

泥浆搅拌池压缩空气控制装置 675

 0

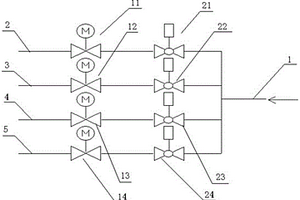

本实用新型涉及一种泥浆搅拌池压缩空气控制装置，属于冶金行业泥浆搅拌设备技术领域。技术方案是：压缩空气总管（1）分别与压缩空气支管A（2）、压缩空气支管B（3）、压缩空气支管C（4）、压缩空气支管D（5）连接，压缩空气支管A（2）上依次设有电磁阀A（21）和手动阀门A（11），压缩空气支管B（3）上依次设有电磁阀B（22）和手动阀门B（12）、压缩空气支管C（4）上依次设有电磁阀C（23）和手动阀门C（13）、压缩空气支管D（5）上依次设有电磁阀D（24）和手动阀门D（14）。本实用新型的有益效果是：通过对压缩空气用气时间的控制，大大节约了压缩空气的使用量，从而给生产带来了很大的经济效益。

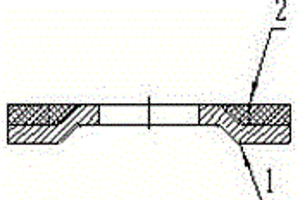

钢包滑动机构护板 783

 0

本实用新型涉及一种钢包滑动机构护板，属于冶金行业炼钢设备技术领域。技术方案是：包含钢板（1）、隔热石棉板（2）、弹簧压紧螺帽孔（3）和长条孔（4），所述钢板（1）呈凹槽结构，凹槽内设有长条孔（4），长条孔（4）两端呈半圆状，凹槽两侧的钢板（1）上设有隔热石棉板（2），隔热石棉板（2）的外面与凹槽的底面呈同一平面，隔热石棉板（2）的两侧设有弹簧压紧螺帽孔（3）。本实用新型的有益效果是：结构简单，操作方便；提高了隔热性能，降低了机构温度，提高了安全性；有利于下水口与保护套管间的密闭，不影响保护浇铸。

C型移动吊具 799

 0

本实用新型涉及一种C型移动吊具，尤其是拆除冷轧入口、出口活套摆门摆臂的吊具，属于冶金行业机械设备技术领域。技术方案是：包含吊具本体（1）、锁紧螺栓（2）、吊具上横梁（3）、吊具下横梁（4）、吊钩（7），吊具本体成C型，大小与活套摆门横梁（6）相匹配，吊具上横梁和吊具下横梁通过锁紧螺栓连接，吊钩设在吊具上横梁上。更换冷轧入口、出口活套摆门摆臂时，将C型移动吊具插入活套摆门横梁上，调节好位置，将锁紧螺栓锁紧，用吊钩将活套摆臂吊住，即可进行拆卸和安装。本实用新型的有益效果是：结构简单、操作方便、安全，大大节约更换冷轧入口、出口活套摆门摆臂时间，降低工人劳动强度，提高工作效率。

伞状拆除上水口工具 1014
