窄带钢的喷水冷却装置 882

 0

本实用新型涉及一种窄带钢的喷水冷却装置，属于冶金行业窄带钢生产技术领域。技术方案是：包含输送链板（1）、带钢（3）、喷嘴（4）、冷却水管（5）和输送链板护板（6），输送链板（1）两侧分别设有输送链板护板（6）和水管管路，带钢（3）均匀的设在输送链板（1）上，带钢（3）呈弯曲状，带钢（3）上方设有冷却水管（5），冷却水管（5）上均匀布置多个喷嘴（4），冷却水管（5）与输送链板（1）两侧的水管管路连通。本实用新型的有益效果是：采用水雾冷却带钢，冷却效率高，较强制风冷能耗低。喷嘴通过自动控制，实现带钢来，喷雾开；带钢走，喷雾关，避免了不必要的水资源浪费。能够满足卷曲温度要求，结构简单，使用方便。

球团出料皮带防烧毁自动控制装置 1118

 0

本实用新型涉及一种球团出料皮带防烧毁自动控制装置，属于冶金机械领域，该装置可以防止由于球团生产工艺变动时，导致出料温度过高烧毁出球皮带。它包括主控室设备（工控机及工业以太网交换机）、配电室设备（PLC系统）及现场检测及控制设备（红外测温仪及电子式调节水阀）。工控室设备用于参数的设定及相关运行参数的显示，现场检测设备用于现场实时参数的检测，检测信号输入PLC系统经运算后与设定值比较驱动冷却水阀的自动运行，实现出球皮带上出料温度的实时自动调节，防止出球皮带的烧毁。

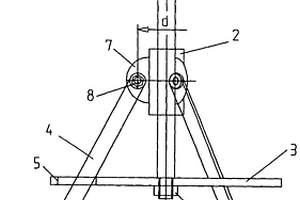

悬挂输送机的防撞击装置 977

 0

本实用新型涉及一种冶金轧钢行业中输送线材的悬挂输送机防撞击装置。技术方案是:悬挂输送机的平衡梁分为三段构成,两边的两段(1)(2)与悬挂输送机桁架(3)固定连接,中间一段活动平衡梁(4)与悬挂输送机桁架铰接、与两边的两段平衡梁(1)(2)搭接,在活动平衡梁(4)与悬挂输送机机身之间设有弹簧(5)。当打包机撞击平衡梁时,被撞击的活动平衡梁向悬挂输送机桁架方向摆动,与另两段平衡梁分离,防止平衡梁被撞击产生变形、弯曲,具有结构合理、安全可靠等特点。

预热混合料矿槽加热器 663

 0

一种预热混合料矿槽加热器,属于冶金原材料预处理设备技术领域,所要解决的技术问题是提供一种热损失小、提高蒸汽利用率和混合料温度的预热混合料矿槽加热器,其技术方案是:它由蒸汽连接管道、喷嘴组成,喷嘴后部与蒸汽连接管道相连接,喷嘴前端与混合料矿槽侧壁相连接,其改进之处是,蒸汽连接管道与喷嘴采用直通连接,喷嘴型式为十字喷嘴,喷嘴前端与混合料矿槽水平面之间的夹角为15°-75°。本实用新型由于采用直通连接方式并采用大直径和倾斜角度的喷嘴,使得热损失减小、蒸汽利用率大为提高,避免了蒸汽喷嘴堵塞的现象,烧结机上混合料的温度达到70℃-90℃,极大地改善了料层透气性恶化的问题,并解决了混合料矿槽粘料的问题。

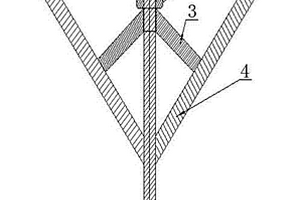

轴承拆卸吊具 868

 0

一种轴承拆卸吊具,属机械维修器具技术领域,用于解决轴承座中轴承拆卸难的问题,构成中有牵引杆、牵引杆上的滑动套、牵引杆下端的支撑盘及拔爪,多个拨爪上端与滑动套活动连接、爪杆位于支撑盘上的爪槽中,牵引杆顶端带有吊环,可通过牵引杆的升降使拨爪的爪钩扩张或回缩,进入轴承座中的卡固位置完成吊装连接,进而通过天车将轴承组件由轴承座中整体吊装出来,解决了轴承组件因无法整体吊装导致的拆卸难问题,摒弃了落后的手工分件拆卸作业方式,降低了拆卸作业劳动强度和耗时,结构简便,易于加工制作,使用操作方便,适宜作为大型轴承座中的轴承,尤其是冶金镀锌生产线光整机中支撑辊轴承座中轴承的拆卸吊具使用。

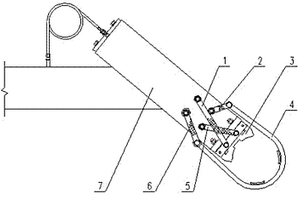

导电横臂本体与电极夹头水冷管路的连接结构 1083

 0

本实用新型涉及一种导电横臂本体与电极夹头水冷管路的连接结构,属于冶金设备技术领域。技术方案是包含导电横臂本体(7)、电极夹头(3)、进水管(5)、出水管(1),导电横臂本体与电极夹头固定连接,电极夹头内部设有水冷管路(9),电极夹头上面设有与之连通的进水孔(11)和回水孔(12),导电横臂本体上的进水腔和回水腔分别设有进水孔和回水孔,电极夹头上的进水孔与导电横臂本体上的进水孔通过进水管连通,电极夹头上的回水孔与导电横臂本体上的回水孔通过出水管连通。本实用新型解决了因电极臂的振动造成密封圈失效或密封圈备腐蚀后导致的冷却水泄露的问题,并且降低了导电横臂和电极夹头结合面的加工成本,提高了导电横臂的安全性能,保证了生产的安全进行,实用性高。?

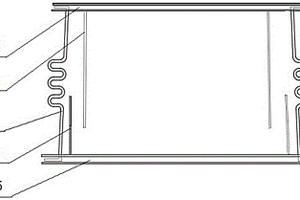

高可靠性的辐射管膨胀节 1085

 0

一种高可靠性的辐射管膨胀节，属冶金技术领域，目的是延长辐射管和同流换热器的使用寿命，确保机组的生产能力和带钢质量。其技术方案是：该膨胀节由波纹管和分别对接在波纹管两端的两个连接管组成，改进后，在波纹管的内部套装有导流筒，所述导流筒与波纹管间隙配合且与来风方向的连接管固定连接。本实用新型在传统膨胀节的基础上增设了导流筒，导流筒可防止高温气流直接冲击波纹管，使波纹管不易破裂，从而提高了辐射管的可靠性，保证了机组的生产能力和带钢质量，延长辐射管和同流换热器的使用寿命。

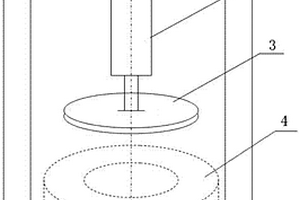

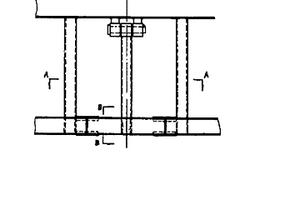

带钢卷塔形压平装置 937

 0

本实用新型涉及一种带钢卷塔形压平装置，尤其是热轧钢带立卷塔形的压平装置，属于冶金行业轧钢技术领域。技术方案是：包含门框式支架（1）、驱动机构（2）和压盘（3），门框式支架（1）的门框宽度大于带钢卷（4）直径，驱动机构（2）固定在门框式支架（1）的横梁上，且连接压盘（3），压盘（3）直径与带钢卷（4）直径相匹配。驱动机构带动压盘向下打压带钢卷塔形，多次打压直至带钢卷塔形消除。本实用新型的有益效果是：消除了带钢卷塔形，提高了产品外观形象和包装质量，具有结构简单，操作方便之特点。

球团环冷机台车间隙密合结构 1113

 0

一种球团环冷机台车间隙密合结构，属于冶金球团生产设备技术领域，用于保证环冷机的运行和提高球团生产质量，其技术方案是：它由前台车的凸台和后台车的盖瓦组成，凸台位于前台车后端上部，凸台的前后侧壁与前台车后端平面垂直，凸台的上表面为小弧度曲面，盖瓦位于后台车的前端上部，盖瓦沿后台车前端边缘向前上方伸出，盖瓦伸出的前端到达前台车凸台的前侧壁，盖瓦下表面与前台车的凸台的后侧壁和上表面相匹配，盖瓦下表面与凸台的后侧壁和上表面之间有间隙。本实用新型的有益之处在于：凸台和盖瓦结合部分圆润，不容易卡料，也不易损坏；漏料极少，保证冷却的风压及风量均匀，稳定了球团矿物理化学指标，提高了产量和产品质量。

铠装的耐火隔热管 901

 0

一种铠装的耐火隔热管,包括多层不同材料复合组成的管体,在所述的管体外侧包覆一层螺旋形不锈钢带铠装。在所述的钢带铠装内侧设有耐火层。所述的耐火层采用碳纤维、芳伦纤维、石棉纤维和玻璃纤维编织而成。主要用于石油、化工和冶金等行业中输送高温液体。本实用新型的螺旋形不锈钢铠装能有效抗较强的外部冲击,结合内侧的耐火层,大大提高了阻止外部高热火焰的侵袭,明显提高了其适用范围,延长了使用寿命,外套不易生锈,弯转性好,有效地保护了管体。

斗式输送机 959

 0

本实用新型涉及一种斗式输送机,适用于冶金、矿山、建筑、化工、食品、粮食等行业一定粒度、块度的物料和粉料的输送。它包括有驱动装置(含逆止装置)、壳体(包括水平段、改向段、垂直段)、及位于壳体内的牵引链、料斗、头轮和尾轮,在壳体的两端设有加料段和卸料段,料斗的两侧通过联接环分别与两根平行的牵引链相联接。头轮上设有与牵引链相吻合的齿。其输送形式为一字形、L形、Z形三种。本实用新型的优点是具有体积小、功耗低、输送形式灵活、密封输送等特点。

观测方向可调的高温电视摄像机 839

 0

观测方向可调的高温电视摄像机,特别适用于冶金、电力、化工、轻工等部门的特殊环境下,如在高温、多尘条件下对加工产品和生产流程实行远距离监视与控制。其特征是在摄像机主机上设置风、水两层冷却套,前部连接一具有锥型观测中心孔和空心水冷结构的球型体,球壁上设置安装法兰和夹持法兰,主机前端设置由前盖和镶入其内的石英镜片组成的机头保护装置。与现有技术相比,其结构简单;安装方便;观测方向容易调整;冷却隔热防尘效果好;适应现场环境能力强。

斜坡冷却机 1026

 0

本实用新型涉及工业企业冷却工艺的冷却机。解决运转可靠使用方便等问题。冷却箅床下部设有风机,上部设有烟罩,出料端设有输送机,并设有控制输送机运转速度的电气控制装置;其特征是:进料端的进料口设有前、后挡料墙,冷却箅床为利用按物料安息角与料层厚度额设置的带台阶分段斜坡式结构。用于冶金、建材水泥等冷却工艺。

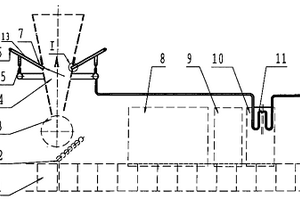

烧结铺底料弹性自动调节器 823

 0

烧结铺底料弹性自动调节器,属于冶金烧结设备技术领域,目的是提供一种结构简单、便于维护、布料可靠性高、有效提高工作效率的烧结铺底料弹性自动调节器,其技术方案是:它有铺底料仓、铺底料挡料板、挡板、横梁,横梁位于铺底料仓出口的侧下方,铺底料挡料板的上端固定在横梁上,铺底料挡料板的下端与挡板的下端由旋转轴相连接,挡板的上端与横梁之间有压缩弹簧连接。本实用新型去除了摆动溜槽,结构相对简单;挡板顶端采用弹簧,中间加旋转轴,这样在遇到台车粘料时,挡板摆动,让过大块粘料,保证铺底料层厚度一致。本实用新型具有设计安装简单、不易损坏、维护简单方便、布料效果好、能大大降低费用的优点。

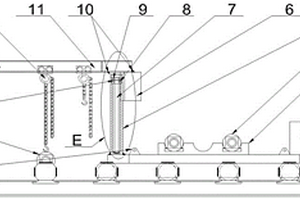

热轧带钢生产线狭小空间辊道更换装置 821

 0

本实用新型涉及一种热轧带钢生产线狭小空间辊道更换装置，属于冶金生产设备技术领域。技术方案是：辊道驱动电机（25）驱动辊道更换装置总成（29）移动；基座（3）上设有辊子架（5）和立柱套（14），辊子架（5）上设有辊位（22），辊位（22）内放置辊子（1）；立柱套（14）内设有转轴（7），转轴顶部与轨道梁（13）一端连接，轨道梁通过转轴转动；轨道梁（13）为工字梁，两侧设有轨道，轨道内滑动设置电动倒链（12），电动倒链（12）设有起重挂钩，起重挂钩钩挂在辊子上。本实用新型的有益效果是：能够对狭小空间辊道内的单体辊道进行更换，提高了辊子更换效率，降低了生产的额外消耗，提高了带钢的生产作业率。

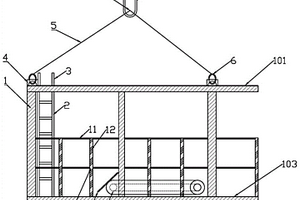

提高炼钢转炉更换出钢口效率的装置 865

 0

本实用新型涉及一种提高炼钢转炉更换出钢口效率的装置，属于冶金行业炼钢运行设备技术领域。技术方案是：顶面和底面通过多根支撑柱连接，形成更换转炉出钢口的工作空间；顶面设有吊装装置，顶面和底面之间设有爬梯，底面上设有托辊和转炉出钢口，底面侧面设有护栏。本实用新型改善了操作人员进行更换转炉出钢口作业时的作业环境，减少了安全隐患，降低了安全事故发生率；便于进行转炉出钢口位置微调，提高了更换质量，增加了使用寿命，降低了使用成本；便于操作人员快速稳定地完成更换操作，明显提高了工作效率，增加了生产效益，并降低了员工劳动强度。

转炉提钒用旋流氧枪 949

 0

本实用新型涉及一种转炉提钒用旋流氧枪，属于冶金技术领域。技术方案是：由连接在一起的氧枪枪身与喷头组成，喷头包含喷头端面（1）、喷孔、喷头外管（4）、中层隔水管（5）和内层氧管（6），喷头端面上设置喷孔，喷头端面设置在喷头外管的端部，喷头外管内设有中层隔水管，中层隔水管内设有内层氧管，内层氧管与喷孔连通；所述的喷头端面上沿同一圆周均匀分布多个喷孔，喷孔为先收缩后扩张型的拉瓦尔喷管。本实用新型有益效果为：相对于普通顶吹氧枪提钒，使用旋流氧枪提钒后，可以使提钒周期缩短1-2min/炉，同样铁水条件下钒回收率提高3%-5%，钒渣品位提高1%以上、钒渣中TFe可降低1%-2%左右，同时降低氧气消耗1-2Nm3/吨铁水。

CSP薄板坯结晶器检修校准仪器 1044

 0

本实用新型涉及一种CSP薄板坯结晶器检修校准仪器，属于冶金行业CSP薄板结晶器技术领域。技术方案是：测量基座（3）固定在标准仪支架（1）顶端的B面上，测量仪（13）固定在测量基座（3）上，测量基座（3）上设有微调板支架（19），标准仪支架（1）的A面上设有上下布置的基准块A（5）、基准块B（6）和基准块C（7），测量触头A（8）、测量触头B（9）和测量触头C（10）分别固定在上下布置的基准块A（5）、基准块B（6）和基准块C（7）上，靠近标准仪支架（1）的顶端的标准仪支架（1）的A面和B面上分别设有一个测量定位器（15）。本实用新型的有益效果是：能够高质量完成结晶器的对中，提高检修效率。

蒸汽过滤装置 948

 0

本实用新型涉及冶金蒸汽辅助设备技术领域，且公开了一种蒸汽过滤装置，包括蒸汽管，所述蒸汽管内壁的前后两侧均开设有限位槽，所述限位槽内部活动套接有刮杆，所述蒸汽管外壁的上端固定插接有限定套，所述限定套内部的左侧活动套接有支撑架，所述支撑架底部的前后两端分别与刮杆顶部的前后两端固定连接。在本实用新型中，当排污管内部积累的污垢需要清理时，打开球形阀后，污垢在内部高压蒸汽的压力作用下从排污管内挤压出来，实现不关闭蒸汽的同时将污垢清理出来，简单快捷，在驱动电机的驱使下圆盘带动支撑架和刮杆进行上下往复运动，刮杆会将过滤网左侧积累的污垢刮除下来，能够始终保持过滤网处于高效过滤状态，避免工作效率下降。

板坯结晶器热电偶离线检测装置 1103

 0

本实用新型涉及一种板坯结晶器热电偶离线检测装置，属于冶金行业连铸技术领域。技术方案是：结晶器（4）上安装有多排待测热电偶（9），结晶器上盖板（3）盖在结晶器（4）上口，结晶器下盖板（5）盖在结晶器（4）下口，结晶器上盖板（3）上设有排气孔（1）和与标准热电偶（2）相匹配的插入口，标准热电偶（2）从结晶器上盖板（3）上与标准热电偶（2）相匹配的插入口插入到结晶器（4）内部，结晶器下盖板（5）上设有通气孔（6），通气软管（7）的一端与结晶器下盖板（5）的通气孔（6）相连接，通气软管（7）的另一端与控压水蒸气发生器（8）相连接。本实用新型的有益效果是：可准确高效的检测出板坯结晶器上安装的热电偶是否合格。

振动给料机密封装置 934

 0

本实用新型涉及一种振动给料机密封装置，属于冶金行业振动给料机设备技术领域。包括上法兰盘组（1）、密封套（2）、上内衬板套（3）、下内衬板套（4）、下法兰盘组（5），所述密封套（2）为上下端口设置有外翻沿边的套状结构，所述密封套（2）的上下外翻沿边分别夹在上法兰盘组（1）、下法兰盘组（5）的两层法兰盘之间，所述上内衬板套（3）、下内衬板套（4）设置在密封套（2）内，上内衬板套（3）固定连接在上法兰盘组（1）的下端面，下内衬板套（4）固定连接在下法兰盘组（5）的上端面。本实用新型装置结构简单，安装方便，能够有效的杜绝或减少振动给料机工作时扬尘漏料现象的发生，能够满足设备环保治理的要求。

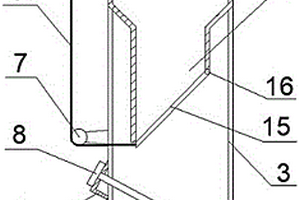

可调节缓冲下料装置 664

 0

本实用新型涉及一种可调节缓冲下料装置，属于冶金行业物料输送设备技术领域。技术方案是：下料筒（2）的顶部与料斗（1）相连接，下料挡板（15）设置在下料筒（2）的底部，下料挡板（15）的一侧与下料筒（2）底部相连接，连接杆（11）的两端分别通过轴承转动连接在调节盘（4）上，导绳器（12）固定在连接杆（11）上，钢丝绳（6）的一端与下料挡板（15）相连接，钢丝绳（6）的另一端通过定滑轮（7）导向后与导绳器（12）相连接；缓冲板（8）设置在下料挡板（15）的下方，缓冲板（8）与下料挡板（15）之间形成一个S型下料通道。本实用新型的有益效果是：大幅度降低物料下落时对受料溜槽内壁的冲击，提高了使用寿命。

防止转炉副枪沾钢渣装置 1041

 0

本实用新型涉及一种防止转炉副枪沾钢渣装置，属于冶金行业冶炼专用设备技术领域。技术方案是：连接套筒（8）的一端与副枪铜枪头（5）螺纹连接，连接套筒（8）的另一端与把持器（9）相连接，连接套筒（8）与副枪铜枪头（5）之间设有环形铜套（7），所述环形铜套（7）的内径与连接套筒（8）的外径相匹配，环形铜套（7）靠近副枪铜枪头（5）的一端设有外沿，环形铜套（7）外沿的直径与副枪铜枪头（5）的外径相匹配，纸管作成的副枪探头（12）套在连接套筒（8）和把持器（9）上，连接套筒（8）的外表面上设有与副枪探头（12）相配合的若干个凸起（6）。本实用新型的有益效果是：能够减少处理粘钢渣的次数，提高转炉生产效率。

热轧板带甩末尾轧机防止带钢划伤装置 886

 0

本实用新型涉及一种热轧板带甩末尾轧机防止带钢划伤装置，属于冶金行业热轧板带生产设备术领域。技术方案是：两块筋板（3）均为矩形去掉一角的五边形结构，两块筋板（3）带有完整直角的短边沿底板（2）长边方向与底板（2）垂直焊接在一起，压板（4）两个长边设有与两块筋板（3）去角处相适应的坡口，压板（4）沿长边方向与两块筋板（3）的矩形去角边焊接在一起；底板（2）、两块筋板（3）和压板（4）放置在F6活套高位制动块（6）的U型槽内，两块筋板（3）通过销轴（7）与F6活套高位制动块（6）连接在一起。本实用新型的有益效果是：能够避免在甩开末尾轧机进行带钢轧制时出现的带钢划伤现象，实现甩末尾轧机的正常轧制。

双轴加湿卸灰机 682

 0

本实用新型涉及粉尘加湿设备技术领域，且公开了一种双轴加湿卸灰机，解决了目前市场上的粉尘加湿机普遍采用的是单轴进行搅拌加湿和无法定时定量对搅拌槽内部加水的问题，其包括电机，所述电机右侧外壁转动连接有驱动轴的一端，且所述驱动轴的另一端延伸至减速机内部，所述减速机底面外壁与底座上表面固定连接，所述减速机右侧外壁通过联轴器与搅拌轴的一端可拆卸连接，本实用新型工艺独特、结构新型、运行稳定、操作简单、维修方便和对粉尘的适应性好，并具有加湿搅拌均匀、处理量大、噪音低等优点，是冶金、电力、矿山、建材等行业除尘系统治理二次扬尘、保护环境的理想配套设备，装置结构简单且实用性较强，适合被广泛推广和使用。

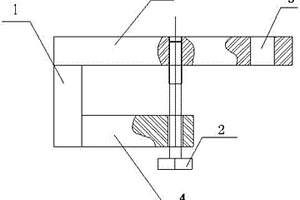

线材表面裂纹检测装置 1144

 0

本实用新型涉及一种线材表面裂纹检测装置，属于冶金行业圆钢物理性能检验技术领域。技术方案是：包含支架（1）、试样安装孔（2）、夹紧螺栓孔（3）、夹紧螺栓（4）、试样（5）和测量目镜（6），所述支架（1）为直径大于试样（5）的圆柱体，支架（1）的轴向设有与试样（5）相匹配的试样安装孔（2），支架（1）的径向设有与夹紧螺栓（4）相匹配的夹紧螺栓孔（3），测量目镜（6）固定在试样安装孔（2）的正上方；所述试样（5）通过夹紧螺栓（4）固定在支架（1）的试样安装孔（2）内，试样（5）的上端面与支架（1）的上端面在同一水平面上。本实用新型的有益效果是：方便试样的固定，能够准确的检测出线材表面裂纹深度，操作方便。

提高样品剪切效率的冲样机构 1123

 0

本实用新型涉及一种提高样品剪切效率的冲样机构，属于冶金实验室试样加工技术领域。技术方案是：在底座模板上表面垂直与液压冲针（10）开一个U型凹槽（7），凹槽的截面为U型，U型凹槽起点在底座模板（4）上表面的前侧，终点在中心冲样孔，U型凹槽的宽度与中心冲样孔的直径相同。本实用新型的有益效果是：既可以冲出片状样品，又可以冲出棒状样品，提高劳动生产效率，避免操作中用手剪切样品，杜绝安全事故发生，提高切割样品的质量，同时也增加冲剪样品操作的安全性。

碳硫仪炉头O形环快取工具 879

 0

本实用新型涉及一种碳硫仪炉头O形环快取工具，属于冶金行业金属检化验技术领域。技术方案是：框壁（3）是由左框壁（16）和右框壁（17）连接在一起的长方形，左框壁（16）和右框壁（17）上分别设有活动片凹形卡槽（15），两个活动片（2）的一端分别插在左框壁（16）和右框壁（17）的活动片凹形卡槽（15）内，两个活动片（2）的另一端与勾片（1）的一端相连接，推拉杆（4）设置在两个活动片（2）之间，推拉杆（4）的两侧分别设有与活动片（2）滚动连接的活动轮（5）。本实用新型的有益效果是：能够方便快捷的取出套在碳硫仪炉头玻璃管上的O形环，保证O形环的完好，确保碳硫仪的检测结果，提高碳硫仪维护维修的效率。

料浆振动筛 677

 0

本实用新型提供了一种料浆振动筛，涉及料浆分离设备的技术领域，解决了现有对冶金辅助料的料浆进行过滤的装置构造比较简单，对料浆不能进行充分均匀地过滤，且费时费力的技术问题。该料浆振动筛包括箱体、弹性组件、过滤装置和振动装置；箱体顶面开口，且在侧面设有出料口；弹性组件一端设置于箱体；过滤装置包括过滤支架和过滤组件，过滤支架与弹性组件另一端连接，并设置于开口上方；过滤组件设置于过滤支架；振动装置包括振动支架和振动电机；振动支架与过滤支架固定连接；振动电机与振动支架固定连接。该料浆振动筛对料浆能够进行充分均匀地过滤，且无需过多人工参与省时省力。

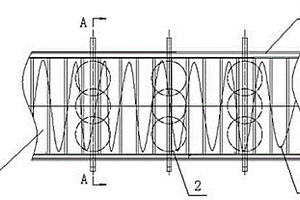

螺旋梯形肋孔格子砖 1106

 0

本实用新型涉及一种螺旋梯形肋孔格子砖，属于冶金耐火材料技术领域。包括上表面(2)、下表面(3)、孔道(4)，所述上表面(2)及下表面(3)为格子砖的上下表面，孔道(4)从上表面(2)延伸至下表面(3)，还包括螺旋梯形肋(6)，所述螺旋梯形肋(6)的形状为一个螺旋梯形体，螺旋梯形肋(6)截面为梯形，螺旋状设置在孔道(4)的内侧表面上，梯形体由四条平行于过圆心的螺旋线组成，基部的两条螺旋线和圆形孔道(4)的孔壁（7）重合。本实用新型装置能够提高气体在格子砖孔道内的流速，孔道内不易积灰；螺旋肋结构使格子砖本身的强度增强，提高了格子砖单位加热面积，热交换能力强，提高热风炉工作效率。
