河北有色金属电冶金技术理论与应用

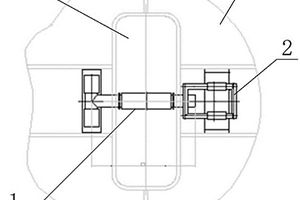

钢包底吹侧位装置 1141

 0

本实用新型涉及一种钢包底吹侧位装置，属于冶金行业炼钢设备技术领域。技术方案是：包含钢包（1）、钢包耳轴（2）、钢包支承座（3）、钢包车（4）、气缸（5）、活动接头（6）、固定接头（7）和吹气管（8），固定接头（7）固定在钢包（1）的一侧，吹气管（8）一端与固定接头（7）连接，吹气管（8）的另一端与钢包（1）的底部连通，钢包（1）置于钢包车（4）上，所述钢包车（4）上设有钢包支承座（3），气缸（5）固定在钢包车（4）内，气缸（5）的缸杆端设有与固定接头（7）相配合的活动接头（6）。本实用新型的有益效果是：有效避免了底吹公被挤压、弹簧受高温失效、底吹公头粘渣等弊端，保证了钢包的底吹效果。

组合立辊辊套与辊轴的定位结构 670

 0

本实用新型公开了一种组合立辊定位结构，具体是一种组合立辊辊套与辊轴的定位结构，属于冶金设备零部件领域。组合立辊包括辊套和辊轴，所述定位结构由辊套内孔中部的环状凹槽和辊轴外圆中部的环状凸台构成，环状凹槽的宽度与环状凸台的宽度相同，环状凹槽的直径大于环状凸台的直径。本实用新型中的定位结构实施过程简单，通过槽台定位结构和过盈配合相结合实现准确可靠的定位，采用该定位机构的组合立辊使用寿命长，抗事故能力强。

铁路石碴运送罐车 796

 0

一种铁路石碴运送罐车，属于铁路施工工程机械技术领域，用于铁路施工运送石碴。技术方案是：两个罐车出碴口在罐车车体的下底面上平行布设，两个罐车出碴口分别位于两条钢轨的正上方，罐车出碴口处安装有导碴板，罐车出碴口的导碴板将石碴向钢轨两侧溜放，两个罐车出碴口内侧分别安装有插板式闸门，闸门与开关把手相连接。本实用新型两个罐车出碴口可以向每个枕木槽内准确上碴，并可以精确控制溜放的石碴量，节省了施工时间，减少了人工上碴、平整等作业量，降低了员工劳动强度，提高了工作效率。本实用新型具有结构合理、制作方便、操作简单、运行可靠的优点，能够在狭小地域和半径较小的线路上作业，可在冶金企业铁路维护方面推广使用。

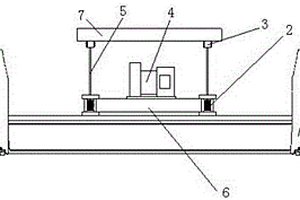

烧结机台车篦条自动清料装置 718

 0

本实用新型涉及一种烧结机台车篦条自动清料装置，属于冶金行业烧结机设备技术领域。技术方案是：包含烧结机台车篦条（1）、振打装置（2）、固定装置（3）、震动电机（4）、连接杆（5）、型钢底座（6）和烧结机压辊大梁（7），震动电机（4）固定在型钢底座（6）上，型钢底座（6）设在烧结机台车篦条（1）上方，型钢底座（6）的两端分别设有振打装置（2），振打装置（2）固定在连接杆（5）的一端，连接杆（5）的另一端与固定装置（3）连接，固定装置（3）固定在烧结机压辊大梁（7）上。本实用新型的有益效果是：能够及时将烧结机台车篦条间的粘料清除，提高烧结机透气性，减轻了操作人员的劳动强度。结构简单，操作、安装方便。

连铸自控液面传感器顶紧装置 784

 0

本实用新型涉及一种连铸自控液面传感器顶紧装置，属于冶金行业连铸设备技术领域。技术方案是：包含压头（1）、螺栓（2）、弹簧（3）、支杆（4）、销子（5）、支座（6）、固定耳轴（7）和压板（8），支杆（4）上设有弹簧（3），支杆（4）的一端通过销子（5）固定在支座（6）上，支杆（4）的另一端设有压板（8），压头（1）通过螺栓（2）固定在压板（8）上，固定耳轴（7）固定在支座（6）上。使用时，将固定耳轴卡在连铸结晶器自控液面固定卡槽内，用压头顶住传感器即可。本实用新型的有益效果是：结构简单，使用方便，防止由于结晶器上下振动，造成的连铸自控液面传感器不稳定和自控液面失效等情况的发生。

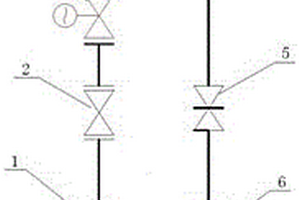

炼钢结晶器水流量控制系统 878

 0

本实用新型涉及一种炼钢结晶器水流量控制系统，属于冶金行业连铸设备技术领域。技术方案是：包含过滤器（1）、蝶阀（2）、电动调节阀（3）、结晶器（4）、闸阀（5）、流量计（6）、进水管道（101）和回水管路（102），结晶器（4）的进水管道（101）上按照水流方向依次设有过滤器（1）、蝶阀（2）和电动调节阀（3），结晶器（4）的回水管路（102）上按照水流方向依次设有闸阀（5）和流量计（6）。连铸配水人员根据结晶器进出口水的温差，设定电动调节阀的开度，通过电动调节阀的开度变化控制结晶器水的流量。本实用新型的有益效果是：保证结晶器水进出口的温差符合工艺要求，延长结晶器的使用寿命，提高钢坯质量。

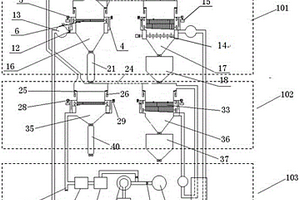

环形结构烧结系统 915

 0

本实用新型涉及一种环形结构烧结系统，属于冶金行业烧结设备技术领域。技术方案是：包含烧结破碎单元（101）、冷却单元（102）和烟气处理单元（103）；所述烧结破碎单元（101）包含烧结机（6）、破碎机（14）、散料仓（16）、热矿仓（17）、容积式热矿卸料器（18）和容积式散矿卸料器（21），所述冷却单元（102）包含冷却机（33）、冷散矿仓（35）、冷矿仓（36）、容积式冷矿卸料器（37）和容积式冷散矿卸料器（40），冷却机（33）呈环形机构，烧结机（6）与冷却机（33）的环形结构半径相同，呈上下布置，旋转方向相反。本实用新型的有益效果是：结构紧凑，占地面积小，降低了工序的消耗和污染物排放，减少了漏风率。

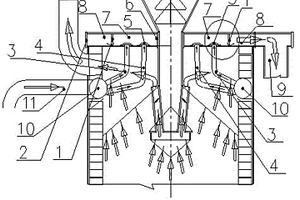

用于节能环保活性石灰窑的余热回收装置 740

 0

本实用新型涉及冶金建材生产设备技术领域，特别是一种用于节能环保活性石灰窑的余热回收装置。通过设置导风盘和换热风箱隔板下沿的导风口，使风均匀地吹向风箱底板；解决了窑顶换热风箱底板寿命短、助燃风温度低，热效率低的问题。本实用新型使石灰窑炉顶废气的余热用于加热助燃风，设备简单可靠，易于大型化，生产效率高，热能利用率高，产品成本低，利于绿色生产，友好环境。

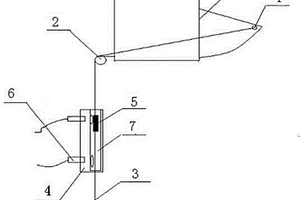

转炉散投料系统重力拉绳式限位开关保护装置 824

 0

本实用新型涉及一种转炉散投料系统重力拉绳式限位开关保护装置，属于冶金行业转炉散投料系统限位开关设备技术领域。技术方案是：包含固定螺丝（1）、定滑轮（2）、钢索（3）、固定支架（4）、限位砣（5）、接近开关（6）、限位砣导管（7）、铁球（8）和扇形阀（9），钢索的一端通过固定螺丝固定在扇形阀一侧的顶端，扇形阀另一侧的下方设有定滑轮，钢索从定滑轮上穿过，钢索的另一端连接铁球，定滑轮与铁球之间的钢索上设有限位砣，限位砣固定在固定支架上，限位砣设在限位砣导管内，限位砣导管上设有上、下两个接近开关。本实用新型能够有效的让接近开关远离热源，避免经常烧坏，影响生产，具有结构简单，操作维护方便之特点。

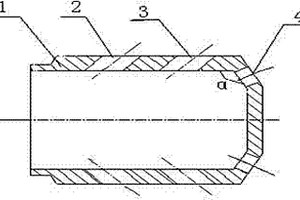

燃气锅炉焦炉、转炉煤气混合燃烧火嘴 943

 0

本实用新型涉及一种燃气锅炉焦炉、转炉煤气混合燃烧火嘴，属于冶金行业燃气锅炉发电技术领域。技术方案是：火嘴本体（1）呈空心圆柱状，火嘴本体（1）的头部为平头圆锥状，圆锥面上沿圆周方向均匀设有10-14个燃烧孔三（4），空心圆柱状的火嘴本体（1）沿圆周方向均匀设有两圈燃烧孔一（2）和燃烧孔二（3），燃烧孔一（2）和燃烧孔二（3）均为10-14个，所述燃烧孔一（2）、燃烧孔二（3）和燃烧孔三（4）直径不同，燃烧孔一（2）的直径大于燃烧孔二（3）的直径，燃烧孔二的直径大于燃烧孔三的直径。本实用新型的有益效果是：能够满足单一焦炉煤气或转炉煤气的要求，保证混合气燃烧完全，性能可靠，且不影响燃烧器烧高炉煤气的使用性能。

冶炼钒钛磁铁矿高炉的双高炉水处理装置 616

 0

一种冶炼钒钛磁铁矿高炉的双高炉水处理装置，属于冶金炼铁设备技术领域，用于提高双高炉水处理装置的效率。其技术方案是：它包括一个冲渣泵房，两个循环水池，一个总循环水池，冲渣泵房内安装五台冲渣泵，其中一台冲渣泵为两座高炉的共用备用泵，另外四台冲渣泵分别为每座高炉两台连接使用。本实用新型设置两个循环水池和1个总循环水池，减少了1个循环水池，两座高炉共同使用一个冲渣泵房，其中设置有两座高炉共用的备用泵1台，使每个高炉所用冲渣泵达到相当于1台使用2台备用的效果，减少了投资。本实用新型的冲渣泵房只有两台冲渣泵24小时全速运转，每台冲渣泵无空载运行时间，大大提高了工作效率，降低了费用。

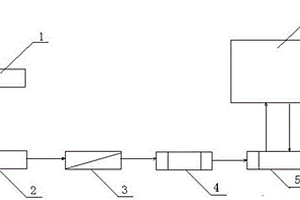

高线成品计量控制系统 713

 0

本实用新型涉及一种高线成品计量控制系统，属于冶金行业计量控制系统设备技术领域。技术方案是：包含称重传感器（1）、称重仪表（2）、转换器（3）、中央处理器（4）、数据处理器（5）和计算机主机（6），称重传感器（1）通过电缆与称重仪表（2）连接，称重仪表（2）的串行接口与转换器（3）的输入端连接，转换器（3）的输出端通过三芯屏蔽电缆与中央处理器（4）连接，中央处理器（4）连接数据处理器（5），数据处理器（5）通过屏蔽网线与计算机主机（6）连接。本实用新型的有益效果是：能够将称重数据实时的传至生产一线，实现每天报表输出打印，每月进行自动汇总。提高了数据的准确度，消除了人为计数误差。

钢包底吹支撑装置 926

 0

本实用新型涉及冶金技术领域，特别涉及一种钢包底吹支撑装置，该装置包括第一门栓单元及第二门栓单元。第一门栓单元及第二门栓单元分别活动连接在钢包盖上，第一门栓单元及第二门栓单元分别设置在钢包盖底吹孔的两侧；第二门栓单元上设置有与第一门栓单元相配合的卡槽。本实用新型提供的钢包底吹支撑装置，可防止钢包底吹支撑装置受到钢包盖底吹孔内高温的烘烤，延长了钢包底吹支撑装置的使用寿命。

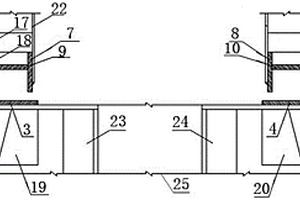

烧结余热发电环冷机台车密封装置 1067

 0

本实用新型涉及一种烧结余热发电环冷机台车密封装置，属于冶金行业发电设备技术领域。技术方案是：包含结构相同的台车内侧密封和台车外侧密封，所述台车内侧密封包含内侧滑板（1）、内侧水平支撑板一（3）、内侧密封板（7）、内侧水平支撑板二（9）、内侧橡胶板、内侧垂直支撑板（11）、弹簧钢板（17）、加强板二（19）和烟罩壁（22），内侧滑板（1）固定在台车内侧，内侧橡胶板一端固定在内侧滑板上，另一端与内侧垂直支撑板（11）连接，内侧垂直支撑板（11）通过内侧水平支撑板二（9）与内侧密封板（7）连接，内侧密封板（7）设在烟罩壁（22）上。本实用新型的有益效果：密封效果好，漏风率可降低到25%以下，余热发电效率提高15%以上。

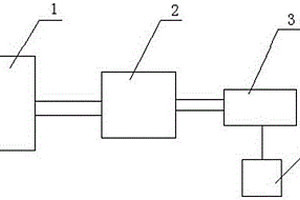

镀锌机组热风烘干系统 623

 0

本实用新型涉及一种镀锌机组热风烘干系统，属于冶金行业镀锌机组设备技术领域。技术方案是：包含烘干箱（1）、电加热装置（2）、风机（3）和变频器（4）；所述烘干箱（1）中的热风入口（1‑4）与电加热装置（2）中的热风出口（2‑3）连通，电加热装置（2）中的常温风入口（2‑4）与风机（3）的出口连通，风机（3）与变频器（4）驱动连接。空气通过电加热装置加热后进入烘干箱内部，热风沿带钢前后表面在烘干箱箱体内循环，并经带钢入口和带钢出口排出。本实用新型的有益效果是：风量和风温可根据生产需要随时调整，提高烘干效果，保证带钢的产品质量，满足生产要求。同时减少了操作人员的劳动强度，提高了劳动效率。

双轨道棒材打捆机拧丝装置 1075

 0

本实用新型涉及一种双轨道棒材打捆机拧丝装置，属于冶金行业棒材打捆机设备技术领域。技术方案是：包含拧丝头（1）、液压销A（4）、液压销B（5）、拧丝缸心轴（7）和拧丝缸缸体（11），拧丝头（1）为两瓣对称布置，两瓣通过柱销（2）连接，之间设有拉紧弹簧（3），拧丝头（1）前端设有开口，尾端两瓣分别连接液压销A（4）和液压销B（5），液压销A（4）和液压销B（5）固定在拧丝缸缸体（11）上，拧丝头（1）连接拧丝缸心轴（7），拧丝缸心轴（7）与驱动机构连接。本实用新型的有益效果是：拧丝头顶紧效果好，保证了棒材包装质量，结构简单，使用寿命长。

改进的环冷机 720

 0

一种改进的环冷机,属于冶金原材料预处理设备技术领域,所要解决的技术问题是提供一种冷却效率更高的改进的环冷机,其技术方案是:它由卸料槽、卸料小车、风道、冷却台车、给矿槽、曲轨、卸矿槽组成,冷却台车下部设置两个风箱和一个灰斗,两个风箱串联相接,风箱的底部分别有双重卸灰阀,灰斗位于风箱的前部,灰斗的底部有插板阀,风箱与灰斗之间有密封板。这种经过改进的环冷机,增加了通风冷却的面积,提高了冷却效果,它还具有结构简单、便于实施、节省投资的优点。

尼龙工业衬板 794

 0

本实用新型推出了一种结构新颖的工业衬板。该衬板是用稀土含油改性尼龙制成,有弧面和平面两种形式,形状有方形、扇形、梯形等多种形状,衬板内加装有增强纤维夹层,在衬板上开有安装定位孔,并设有突起的扬料板条和筛料孔。该衬板具有高强、耐磨、耐高温、不粘料、使用寿命长的特点,可提高设备的作业率,减少设备的维修。该衬板特别适用于冶金、钢铁烧结行业的原料、混料、送料设备使用,也可用于其它行业需要加装衬板的设备上。

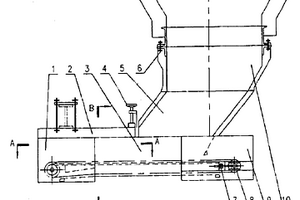

大运量链式刮板给料机 746

 0

本实用新型属大运量链式刮板给料机,其特点是机头架与机尾架由料槽连为一体,料槽呈箱形,箱内焊有中板,箱上设有调节闸门,一侧设有溜槽、漏斗和料仓,机头架外侧螺栓固定有传动装置,通过链轮组带动3条刮板链绕过尾部滚筒在中板上下转动,尾部滚筒靠滑块固定在机尾架外侧滑轨上,靠紧链装置调紧,该给料机结构紧凑,通用零件多,生产成本低,有两种给料量,使用方便可靠,可广泛应用于煤炭、冶金、电力、化工、建材等行业。

螺旋沟槽式金刚石钻头 867

 0

本实用新型涉及一种金刚石钻头,包括刀头1,钢体2,接首3。刀头1由金刚石颗粒和金属粉末混合均匀后经粉冶金工艺烧结成型。刀头1与钢体2烧结或焊接到一起。钢体2内壁开有螺旋式沟槽。本实用新型的有益效果是:解决了现有金刚石钻头在有水钻进时排屑难,钻进速度慢等缺陷,提供了一种排屑顺畅,钻进速度快的金刚石钻头,可用于各种脆硬材料的钻孔加工。

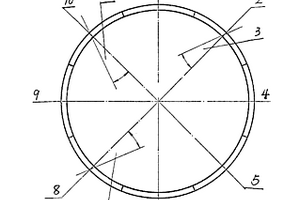

复合式水冷炉壁 764

 0

一种用于冶金工业炉窑用的复合式水冷炉壁,由炉壁板、循环水道构成,炉壁板呈圆弧形分为常规板、枪孔板、出钢口板、炉门板。八块板分组安装在炉壳内,按45°均匀布置。每一炉壁板上都安装有循环水道,循环水道通过进出水接头与炉壁板相连接。本实用新型具有体积小,重量轻,炉膛有效作业面积大等特点。

机装可逆式四角钻塔 1103

 0

本实用新型设计的机装可逆式四角钻塔由塔腿、斜拉手、横拉手和节点构成。其主要特点是节点固定在每节塔腿的下端,以便能逆式拆装,节点上还具有与拆装机连接的支撑板,结合本厂申请的发明专利四角钻塔拆装机,可在地面完成钻塔的拆装任务,避免了高空作业,安全、省力、工作效率高,适用于煤炭、地矿、冶金、水电等地质钻探行业。

双辊可调带式除油机 1048

 0

本实用新型双辊可调带式除油机属于环保设备技术领域。为解决单辊带式除油机橡胶带不能张紧、跑偏,刮油不净等技术缺陷,本实用新型增设了下托辊、调整丝杠、活动支架等部件,保证了设备的正常运行,扩大了使用范围。本实用新型双辊可调带式除油机广泛应用于冶金、化工、石油、食品等企业清除排放污水中的油污。

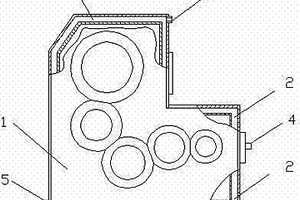

拉矫机主动辊水冷减速机 622

 0

本实用新型为一种拉矫机主动辊水冷减速机，涉及冶金拉矫机技术领域。包括可壳体及减速机构，其特征在于壳体壁内设有水冷夹层，水冷夹层设有进水口出水口。本实用新型克服了现有技术之不足，其水冷结构简单、冷却效果好，不仅耐用，承载力大，提高设备的使用寿命，而且工艺性好，使用及拆装方便，减少了工人的维修次数，减轻工人的劳动强度，有利于提高生产效率，有利于环保。

渣包车刮渣器 641

 0

一种渣包车刮渣器,属于冶金设备技术领域,所要解决的技术问题是提供一种清渣效果良好、保护渣包车及轨道、节约电能、降低维修工人劳动强度的一种渣包车刮渣器,其技术方案是:一种渣包车刮渣器,它由刮渣板、推渣板、滚轮、吊耳组成,刮渣板为整体箱体结构,推渣板为平板,焊接在刮渣板箱体的底部,与箱体底平面倾斜,滚轮为两个,分别安装在箱体底平面推渣板的两侧,吊耳为两个,分别固定在箱体上平面的两端。本实用新型具有如下优点:刮渣板为钢板整体焊接,保证了恶劣工况的使用效果;刮渣板两侧向推渣方向倾斜,保证了不会出现漏刮钢渣的现象;倾斜的推渣板可以保护渣车减速机和电机;可以大大降低了渣包车故障率和工人劳动强度。

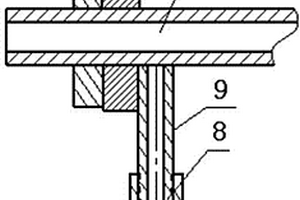

上水口安装定位装置 671

 0

本实用新型涉及一种上水口安装定位装置，属于冶金行业炼钢浇注设备领域。技术方案是：包含上水口母口托盘（5）、挡板（6）、长铁管（7）、旋转螺丝套（8）、可调节铁管（9）、调整托盘（10），上水口母口托盘和挡板分别设在长铁管上，可调节铁管一端设有调整托盘，另一端与长铁管垂直连接，可调节铁管上还设有旋转螺丝套。将上水口涂抹上火泥后，使用该装置将上水口安装到水口座砖中，调节旋转螺丝套，通过可调节铁管上下调整、浮动，使上水口调正，确保上水口上下、左右尺寸一致，本实用新型能够防止上水口安装时出现不正及深浅的问题，提高上水口安装定位准确性，保证生产的稳定，降低工人劳动强度，具有制作简单、使用方便、安全可靠等特点。

液密封式环冷机 919

 0

本实用新型涉及钢铁冶金领域采用的液密封式环冷机。它包括围绕环冷机的中心作回转运动的环冷机台车，和安装在环冷机的支架上的环冷烟气罩。环冷烟气罩内侧板的底部外侧、环冷罩外侧板的底部外侧分别设有一内环形槽和一外环形槽，内环形槽和外环形槽内灌注有液体；环冷机台车顶部的台车内侧栏板和台车外侧栏板分别插入内环形槽和外环形槽中液体的液面之下。由于液体的流动性和密封性，实现环冷罩与环冷机台车的密封，防止排烟道内的热烟气因外漏而损失，又能防止冷空气渗入而降低烟气温度，以提高余热利用效率，还可以防止排烟道内烟尘外泄造成环冷机周边的粉尘污染。

变偏硬密封蝶阀 682

 0

本实用新型公开了一种变偏硬密封蝶阀,包括阀体,蝶板和阀杆,还包括碟簧和阀杆控制臂,所述碟簧固定设置在所述蝶板上,所述阀杆控制臂与所述阀杆活动连接。本实用新型在原典型双偏心硬密封蝶阀的基础上,安装碟簧和阀杆控制臂,利用阀杆控制臂控制碟簧的状态,使蝶板产生微量的位移,进而减少了蝶阀在密封过程中的摩擦,改善其密封性能,延长使用寿命。本实用新型可广泛适用于冶金,化工,矿山,建材等行业的煤气,空气及水管道上。

铸坯辊道导向板 616

 0

一种铸坯辊道导向板,属冶金行业连铸设备技术领域,用于有效防止辊道导向板被撞击后变形,解决因导向板变形而造成辊道不能正常输送铸坯的问题,其技术方案是:它由顶头、弹簧、连杆、螺母组成,连杆连接在顶头的后部,连杆穿过辊道挡板上的安装孔,弹簧套装在连杆杆体上,位于顶头和辊道挡板之间,连杆的后部有螺纹,连杆穿过辊道挡板的安装孔后由螺母锁紧。本实用新型的有益之处在于:铸坯辊道导向板安装在辊道挡板上,它的的半圆形顶头对着辊道,当顶头受到铸坯撞击时,弹簧装置吸收了大量的动能,有效防止辊道挡板变形;同时,弹簧装置吸收的动能在释放过程中可以将铸坯推回至正确的运动轨迹上,防止铸坯出现运动死角发生的滞坯现象。

用于风机叶轮的轴端密封结构 647

 0

一种用于风机叶轮的轴端密封结构,属风机设备技术领域,用于解决风机叶轮轴端密封及密封盖脱落问题。构成中包括风机叶轮轮毂、密封盖和密封圈,改进后:风机叶轮轮毂端部与密封盖螺纹连接,该螺纹是与风机叶轮旋向相反的左旋螺纹。本实用新型以与叶轮旋转反向的内螺纹紧固方式及配套密封结构,取代原紧固螺钉,从根本上解决了其轴端密封及密封盖脱落问题,从而有效地避免了因传动轴端腐蚀带来的钛叶轮脱落事故。试运行表明,采用本实用新型的设计,可大大提高设备正常运转时间,减少设备维修时间和维修费用。本实用新型可广泛用于冶金、化工领域在腐蚀环境下使用的风机,尤其在高温盐酸雾气环境下使用的各类风机。
