全部
▼
热搜：
1049
0
本发明涉及一种从铁闪锌矿中真空提取金属锌的方法，属于冶金技术领域。首先将铁闪锌矿在空气气氛下、温度为1050～1080℃条件下氧化焙烧生成焙砂；将焙砂与金属铁混合均匀，然后在压强为10～30Pa，温度为1050℃～1200℃下恒温蒸馏20～60min，得到金属锌蒸汽，冷凝得到金属锌；以及铁渣残留物。本发明首先将铁闪锌矿进行氧化焙烧，矿物中的锌和铁从硫化物转化为氧化物；然后将焙烧产物与金属铁混合，放入真空炉内，在一定的温度和压力条件下，锌以金属蒸汽的形式在冷凝区冷凝，获得金属锌；铁残留于残渣中，作为铁精矿使用，产出的铁可作为还原剂循环使用。
947
0

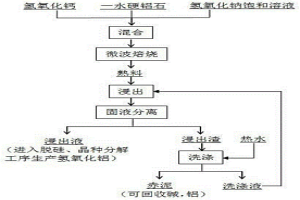

本发明涉及一种微波处理中低品位一水硬铝石矿的方法，属于冶金技术领域。该方法将微波加热技术应用在氧化铝生产中。具体将铝土矿、氢氧化钙和氢氧化钠饱和溶液混合均匀成泥状状态。利用其氢氧化钠饱和溶液中的氢氧化钠和水分在微波条件下的升温催化作用、微波快速和选择性加热等特点，在比较低的焙烧温度条件下，将一水硬铝石矿中含铝物质与氢氧化钠反应生成易溶于水的铝酸钠物相。而含硅杂质将与氧化钙反应生成不溶于水的二硅酸钙物相，从而实现铝硅分离。再将得到的熟料在常压、稀碱性溶液中进行浸出。该方法具有焙烧温度低（仅为800℃）、焙烧时间短（仅需要20分钟）、反应均匀，浸出条件温和，氧化铝浸出率高达97%以上，硅的浸出率为6%等优点。

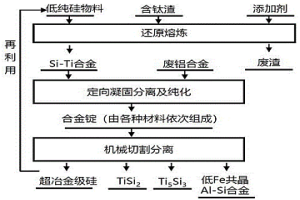

本发明涉及一种利用含钛渣和废铝合金制备硅基材料和低Fe共晶Al‑Si合金的方法，属于固废资源化和材料制备技术领域。将含钛渣和添加剂混合均匀后与低纯硅物料一起还原熔炼，经渣金分离后得到Si‑Ti合金和废渣；将Si‑Ti合金和废铝合金在定向凝固炉中熔炼形成Si‑Ti‑Al中间合金进行定向凝固分离和提纯得到合金锭；通过机械切割分离将得到合金锭进行切割，得到Ti5Si3、TiSi2、超冶金级硅、低Fe共晶Al‑Si合金，并机械切割去除杂质层，达到去除Fe和Mn等主要杂质的目的。采用本发明所述方法，可利用低纯硅物料将含钛高炉渣同时制备成Ti5Si3、TiSi2、超冶金级硅、低Fe共晶Al‑Si合金等多种高附加值产品，即由1个工艺路线同时获得多种产品。
1017
0
本发明涉及一种复杂铜铅铁混合硫化矿中铜和铅铁的分离方法，属于冶金工程技术领域。首先将复杂铜铅铁混合硫化矿与浓硫酸溶液混合均匀，然后在温度为450~750℃条件下焙烧0.5~3.0h，即制备得到焙砂；将上述步骤制备得到的焙砂自然冷却低于200℃后破碎，然后加入稀硫酸溶液，在温度为40~100℃条件下浸出0.5~5.0h，经固液分离即能得到铜含量低于1.0wt.%滤饼和硫酸铜溶液。本发明针对铜铅铁混合矿石矿物组成特点，采用硫酸化焙烧实现焙烧中的铜以硫酸铜、铁以三氧化二铁及铅以硫酸铅形态存在，用稀酸浸出焙砂时，极大部分铜进入溶液，铅和极大部分的铁存留于浸出渣中，实现铜与铅和铁的高效分离。
681
0
本发明涉及单宁锗渣微波一步法制备氯化锗的方法，属于冶金与能源技术领域。本发明将单宁锗渣和含氯化合物混合均匀得到混合物A，在混合物A中加入水混合均匀并静置5~30min得到混合物B；混合物B进行微波焙烧，焙烧蒸气冷凝即得四氯化锗。本发明方法可有效缩短工业单宁锗渣制备四氯化锗时间，改进洗涤‑焙烧‑氯化蒸馏的复杂工序，且单宁锗渣属于大分子有机盐，吸波性能好，能显著降低过程能耗，所制备的四氯化锗杂质含量也更低。本发明方法具有流程简单、高效、易于操作、样品纯度高等优势。
999
0

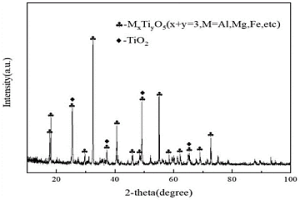

本发明公开了一种亚熔盐改性低品位钛渣制备纳米金红石的方法，涉及微波冶金技术领域。利用亚熔盐法与微波技术相结合制备了纳米级人造金红石。所述方法包括：a、将NaOH‑KOH亚熔盐与钛渣混合放入马弗炉中进行焙烧改性。b、将焙烧产物进行水浸、洗涤、过滤处理。c、将洗涤后的滤渣与酸混合酸浸、洗涤、过滤。d、用NaOH碱液浸出、洗涤、干燥。e、放入微波马弗炉中进行煅烧，得到纳米人造金红石成品。本发明将钛渣再利用，保护了环境，达到了资源再利用的目的，焙烧温度较低能够达节约能源，可实现大规模生产，具有很好的推广应用前景。
769
0

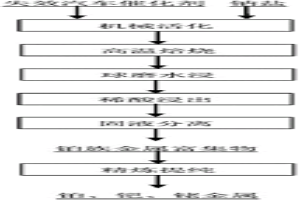

本发明公开了一种从失效汽车催化剂中回收铂族金属的方法，其步骤包括(1)机械活化：(2)高温焙烧；(3)球磨水浸；(4)稀酸浸出；(5)铂族金属精炼：将步骤(4)所得的铂族金属富集物通过现有的提炼工艺处理，获得铂族金属产品。本发明采用机械活化、钠化焙烧、水浸、酸浸联合的方法处理失效汽车催化剂，通过机械活化提高物料的反应活性，钠化焙烧使催化剂载体组分发生物相转变，水浸、酸浸后，铂族金属富集在不溶渣中，实现载体与铂族金属的分离。本发明所需的设备为常规冶金设备，工艺流程简单，易于工业化实施，铂族金属总回收率大于98％。
933
0

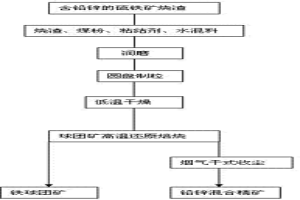

一种硫铁矿烧渣中低品位铅锌的回收利用方法，属于选矿冶金技术领域。在含铅锌的硫铁矿烧渣中加入煤粉、粘结剂，调节水分后进行润磨，制球团，球团经低温干燥后，用煤气进行高温还原焙烧，焙烧烟气收尘得到铅锌混合精矿，焙烧球团矿为含铁54%～60%，含铅锌小于0.3%的炼铁原料。该工艺通过烧渣制球团、煤粉与煤气联合还原焙烧，烟尘回收铅锌，将铅锌硫浮选分离困难而大量损失于硫铁矿烧渣中的铅锌资源高效回收，同时使硫铁矿烧渣中的铁资源也得到了高效利用。

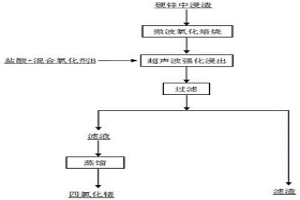

本发明涉及一种混合氧化剂及其利用该混合氧化剂从硬锌中浸渣中回收锗的方法，属于有色冶金技术领域。该混合氧化剂为由MnO2、CaCl2、NaClO和Ca(ClO)2按照质量比为0～2 : 1～3 : 0～4 : 1～6混合均匀得到的混合物。首先将硬锌中浸渣进行微波焙烧得到焙烧物料；向得到的焙烧物料中加入盐酸溶液，再添加混合氧化剂进行超声波浸出，浸出完成后进行液固分离，将含四氯化锗的浸出液蒸馏回收锗。本方法可避免目前现行工艺中氯气的使用所带来的安全生产问题，实现硬锌中浸渣的完全焙烧、提高锗的浸出率，增加锗的资源利用效率，具有重要的现实意义。
813
0

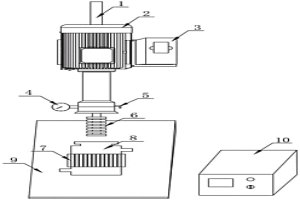

本发明涉及一种立式磨浸强化锂云母酸浸提锂的方法和装置，属于湿法冶金技术领域。将锂云母原矿粉碎得到锂云母原矿粉末；将得到的锂云母原矿粉末与H2SO4溶液充分混合，加入到立式陶瓷研磨机中，并加入氧化锆珠，升温至120~150℃，控制搅拌速度为500~1300rpm，磨浸焙烧1.5~3h，获得焙烧料；将焙烧料自然冷却，加入蒸馏水，在温度为60℃、搅拌速度为500~1600Rpm，浸出3h；浸出完成后过滤得到含锂浸出液，锂的浸出率为96.96%~97.63%。本发明解决硫酸焙烧中酸耗量大、能耗量大、易腐蚀设备等问题。
903
0
本发明涉及一种利用钠盐强化高铝褐铁矿铝铁分离效果的方法，属于矿物加工和冶金技术领域。本发明将高铝褐铁矿破碎细磨至粒径不大于0.074mm得到高铝褐铁矿粉，将钠盐溶液加入到高铝褐铁矿粉中混合均匀得到泥状混合物；将泥状混合物匀速加热升温至温度为500~900℃并恒温条件下焙烧30~60min得到焙烧物，焙烧物冷却至室温，磨细至粒径不大于0.074mm得到焙烧粉；将焙烧粉加入到碱性溶液中，在温度为80~120℃条件下浸出20~40min，固液分离得到富铝液相和富铁固相。本发明利用钠盐强化高铝褐铁矿铝铁分离得到铝矿物与铁矿物，适用于各种含铝铁矿石的铝铁分离工艺，特别是对铝矿物、铁矿物嵌布粒度细，相互胶结，矿石中存在铁铝、晶格取代，单体解离性能差的矿石处理。
787
0
本发明提供一种外场强化铜阳极泥提取硒的方法，属于冶金技术领域。本发明通过将铜阳极泥和生石灰混合造粒，通过微波焙烧，得到焙烧料；焙烧料顺次经过碱液浸出、硫酸中和、盐酸酸化后过滤，得到过滤液；向过滤液中通入二氧化硫气体，在超声的辅助下反应后过滤即得到粗硒。本发明通过将铜阳极泥和生石灰混合造粒后微波焙烧，避免了传统焙烧烧结导致硒回收率低的问题，且减少了产生的硒烟气污染环境。通过超声辅助SO2还原出硒单质，进一步提高了硒的回收率，为铜阳极泥的综合处理提供了方向。
779
0
本发明公开一种直接用活性炭回收（Au(S2O3)23‑）的方法，属于湿法冶金、贵金属回收领域。本发明通过加入无机物硫氰酸盐、异硫氰酸盐、硫化物、硫氢化物及它们的混合物作为添加剂，使溶液性质发生改变，从而使未经改性的活性炭可直接用于硫代硫酸盐溶液中金的吸附。本发明不仅工艺简单，成本低，且有效解决了未改性的活性炭对Au(S2O3)23‑吸附能力低的问题；本发明不涉及活性炭的活化、改性、浸渍、焙烧等步骤，所用时间短，能耗投入低，对使用活性炭高效吸附硫代硫酸盐中的金具有重要意义。
706
0
本发明公开了一种以钒钛磁铁矿为原料制取高品位钛渣的方法，将钒钛磁铁矿直接还原‑熔分产出TiO2质量百分数大于60%的熔分钛渣，属于冶金技术领域。本发明的钒钛磁铁矿粗精矿经过细磨精选深度抛杂，利用有机粘结剂造球，干燥球团后进行还原焙烧得到金属化球团，金属化球团利用电炉高温熔分产出熔分钛渣，熔分钛渣再经磁选除铁得到高品位钛渣；本发明方法具有提高钛渣的品位，为后续硫酸制钛白提高优质原料，具有节约成本，减少污染的特点。
738
0
锌矿全湿法制取硫酸锌及活性氧化锌。本发明是一种以锌矿为原料,全湿法制取硫酸锌及活性氧化锌的化学冶金方法。本法以稀硫酸为浸出剂从锌矿石中浸出锌,漂白粉氧化,石灰乳调节pH值除铁、锰,絮凝剂吸附除硅、砷、铅,锌粉置换除铜、镍、镉等杂质,再以漂白粉二次氧化除尽微量铁及锰。净化液蒸发浓缩、冷却析晶制得成品硫酸锌;净化液碳化沉锌,焙烧活化制得成品氧化锌。伴生铅以精矿或铅盐形式回收;废液以硫酸铵锌复合化肥形式回收。
本发明涉及一种SiO2/VO2混合物直接电脱氧制备锂离子电池用硅钒负极材料的方法，属于有色金属冶金技术领域。以微纳米级SiO2和VO2粉末为原料研磨0.5~1h混合均匀得到混合料，向混合料中加入混合料质量40~60%的粘结剂聚乙烯醇，然后继续研磨0.5h后制备获得电解原料；将得到的电解原料在空气气氛、500~600℃的管式炉中焙烧3~5h后得到电解阴极；以石墨为阳极、电解阴极为阴极，以CaCl2‑xM熔盐体系为电解质，在槽电压2.6~2.8V下，控制电解温度650~1000℃、电解时间3~5h后，反应终止，待电解质熔盐冷却后，取出阴极处电解产物，经去离子水冲洗和干燥后，得到硅钒复合材料。本方法原料易得，工艺流程短。
762
0

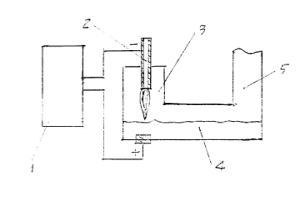

一种微波脱硫等离子冶炼直接获取高冰镍的方法。该法革除了铜镍氧化矿传统冶金工艺中的转炉吹炼工序,采用微波脱硫等离子体冶金直接获取高冰镍和元素硫。该法生产的高冰镍品位高于传统工艺,在50～60%,熔炼效率高,基建投资省、渣含镍低,金属回收率高由于过程中基本上不产生二氧化硫,从根本上解决了对环境的污染。
696
0
本发明公开了一种铟锗提炼的前处理工艺，包括熔融、雾化、后处理步骤，具体包括：将含铟、锗的物料置于熔融池中以1260℃下将物料熔融成液态物料并保持液态物料温度在1210～1260℃；将保持温度为1210～1260℃液态物料通过导管导入雾化室进行雾化得到固体粉末；将雾化的到的固体粉末经过分筛，通过筛网的物料装入容器并密封包装供后续焙烧、水洗、酸处理以及干燥煅烧的提炼使用；未通过筛网的物料返回熔融步骤循环。本发明方法安全可靠，物料颗粒度小，有利于湿法冶金浸出，物料中In、Ge回收效率高。本发明采用雾化法处理含铟、锗物料的细化的前处理工艺，不仅安全性好，物料缺失少而且易于加工处理。
1018
0

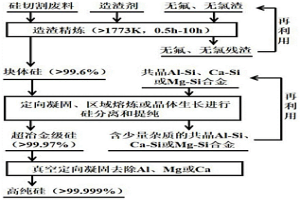

本发明涉及一种利用硅切割废料制备高纯硅的方法，属于固废资源利用和材料制备技术领域。本发明将硅切割废料、造渣剂和无氟无氯渣混合，在惰性气氛中进行造渣精炼，经渣硅分离后得到块状硅和无氟无氯残渣；以共晶Al‑Si、Ca‑Si或Mg‑Si合金为精炼剂，将块状硅与精炼剂混合后熔化形成过共晶的Al‑Si、Ca‑Si或Mg‑Si熔体，经定向凝固、区域熔炼或晶体生长法对过共晶Al‑Si、Ca‑Si或Mg‑Si熔体中的硅进行分离和提纯得到超冶金级硅和含少量杂质的共晶Al‑Si、Ca‑Si或Mg‑Si合金；将超冶金级硅经真空定向凝固去除Al、Mg或Ca等杂质得到纯度>99.999％的高纯硅。本发明通过回收处理硅切割废料制备高纯硅，同时产生的无氟无氯残渣和含少量杂质的共晶Al‑Si、Ca‑Si或Mg‑Si合金可以实现回收再利用。
814
0
一种从铟精矿中湿法回收铟、锗、铅、银、锌等有价金属的工艺方法,涉及湿法冶金技术领域,尤其是一种从铟精矿中湿法回收铟、锗、铅、银、锌等有价金属的工艺方法。本发明的方法包括铟精矿的氧化焙烧、硫酸氧化浸出、铟回收、锗回收和锌回收步骤。本发明的回收工艺,能高效回收铟精矿中的铟、锗、铅、银、锌等有价金属,实现了铟精矿的综合回收利用。
1030
0

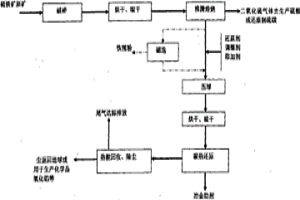

本发明是一种中低品位硫铁矿的综合利用的方法,其特征在于:将硫铁矿全层开采出来,直接进行粉碎,加入沸腾炉进行沸腾焙烧,得到二氧化硫气体和烧渣;含二氧化硫的气体用于生产硫酸或生产硫磺;烧渣磁选铁精粉后进行成份调整或直接进行成份调整,成份调整根据后续产品和熔融温度需要加入金属或非金属矿物进行调整,再根据调整成份后的烧渣中各氧化物碳热还原成单质金属所需碳单质质量,加入该质量的1.1～3倍还原剂,还原后产生冶金优质复合合金脱氧、脱硫剂。本发明解决了现有利用技术的环境污染难题;实现了中低品位硫铁矿的全层开采和循环综合利用。
946
0
湿法从高硅高碳钒矿中回收钒的方法,属于湿法冶金技术领域,针对高硅高碳且含有铝、硫、钙、铁、镁、钾等杂质的低品位钒矿,采用以下步骤回收钒:球磨磨矿,硫酸氧化浸出,将浸出液与浸出渣固液分离并将浸出渣洗至中性,加入铁粉将浸出溶液中的5价钒还原成4价钒,再用质量百分比为15%的P204+质量百分比为7.5%的TBP+质量百分比为77.5%的航空煤油混合溶液作为萃取剂,对1次硫酸浸出液中的4价钒进行萃取,用1mol/L的硫酸溶液对富钒的上述有机萃取相进行反萃取,将反萃取液再用氯酸钠进行氧化,使溶液中被还原成4价的钒再次被氧化成了5价钒,用氨水沉淀钒,钒沉淀渣烘干、焙烧等,可制得五氧化二钒含量在98%以上的产品。
601
0

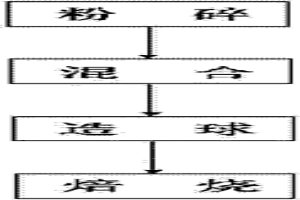

本发明公开了一种冶炼性质好、碱度适宜的球团矿及其制备方法，属于冶金材料改性技术领域。所述球团矿的还原度指标为64.00~67.00%，是通过在铁精粉中按2.8~5.3%的用量添加粒度≤0.074mm的石灰石粉或白云石粉制成。所述制备方法包括粉碎、混合、造球及焙烧工序，将石灰石或白云石破碎至粒度为10~15mm，再粉碎成粒度≤0.074mm的粉末；将石灰石粉或白云石粉按2.8~5.3%的用量添加到铁精粉中混匀；将混合矿料的水分调整为8~9%，在圆盘造球机内造球；先将生球在200~960℃下干燥预热12~17min，然后在1250~1280℃下焙烧25~30min，冷却到常温即得成品球团矿。采用本发明所述方法制备的球团矿具有适宜的碱度，冶金性能好，有利于优化高炉炉料结构，降低高炉焦比，提高高炉产量，具有良好的推广应用价值。
879
0

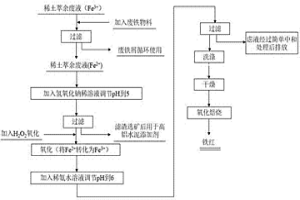

本发明涉及一种稀土萃余废液回收制备氧化铁红的方法，属于湿法冶金综合回收技术领域。向稀土萃余废液中加入铁废料得到含Fe2+稀土萃余废液并混合保持24~72h；向得到的含Fe2+稀土萃余废液加入氢氧化钠溶液调节pH至5去除绝大部分Al、Ti杂质；将处理的含Fe2+稀土萃余废液加入H2O2溶液，将溶液中Fe2+氧化成Fe3+得到含Fe3+稀土萃余废液；将经处理的含Fe3+稀土萃余废液加入氨水调节pH至6，然后过滤得到沉淀，沉淀采用稀氨水进行洗涤后干燥；得到的沉淀在空气气氛下、温度为400~600℃条件下焙烧1~3h得到氧化铁红。本发明从稀土萃余废液中回收得到的氧化铁红Fe2O3含量大于国家标准一级品大于95%的要求，且整个过程中铁的总回收率大于90%。
746
0

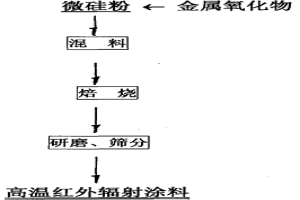

本发明涉及一种氧化硅系高温红外辐射涂料及其制备方法。本发明一种高温炉窑内衬用红外辐射涂料,其成分以重量%计为:Fe2O35～15,Al2O310～20,MgO5～10,Cr2O35～10,余量为微硅粉,其制备方法是,将微硅粉应用于高温红外辐射涂料中。在微硅粉中添加Fe2O3、Al2O3、MgO和Cr2O3等金属氧化物,混和后在1200℃～1500℃温度下焙烧1～5h,破碎研磨后的80目筛下粉料可用于制备在高温下具有高辐射率的红外涂层原料。该氧化硅系红外辐射涂料可应用于1200℃以上的高温环境,其辐射率超过0.9,且抗热震性好,与炉窑内衬材料间的热匹配性能良好,达到国标要求,可应用于冶金、化工、机械、建材等行业。
970
0
本发明涉及一种消除沉降电炉里炉结的方法，属于有色冶金技术领域。将铜熔炼过程中产出的熔炼渣和锍的混合熔体送入沉降电炉进行渣锍的澄清分离，控制电炉中的熔体温度在设定范围内进行锍的沉降时，投入铁硫合金进熔池，铁硫合金是单质铁与硫化亚铁构成的合金，其中铁硫合金中铁61％～70％、硫25％～35％；铁硫合金的比重为5.3～7.0克/cm3，熔点为900～1300℃，粒度1～40mm。采用本发明的方法能保证沉降电炉的炉底炉结厚度控制在300mm以下，排渣口、排锍口畅通不堵塞；炉结熔解速度快，整体消除炉结。用生铁来消除炉结，会在炉结层产生深坑，不利整体消除炉结。
710
0
本发明涉及一种湿法炼锌渣还原浸出过程中尾气回收利用的方法，属于湿法冶金技术领域。首先将锌冶炼工艺中锌精矿焙烧过程产生的含锌烟尘按照液固比为2~4：1L/kg加入洗水，然后机械活化制备活化矿浆，其中洗水中含量为锌10~20g/L、硫酸5~10g/L以及铜和铟；将得到的活化矿浆中吸收锌浸出渣二氧化硫还原浸出工艺过程排出的高纯SO2尾气，得到净化渣和可达标排放的尾气，净化渣作为含锌物料和还原剂返回锌浸出渣二氧化硫还原浸出工艺中。本发明实现了锌浸出渣二氧化硫还原浸出工艺过程SO2和终渣洗水的高效利用，避免了尾气排放，减少了环境污染。
998
0
本发明提供一种制备介孔二氧化硅材料的方法,它以生物发电厂的稻壳灰、冶炼企业的含SiO2烟尘、冶金硅厂的微硅粉及天然硅藻土矿物中的一种或几种为原料,磨细后,与摩尔浓度为0.5～4mol/L的盐酸溶液搅拌混合,再在40～60℃温度下处理2～4小时,分离出中间原料;再按中间原料∶NaOH∶结构导向剂∶H2O=1∶0.2～0.5∶0.05～0.2∶150～200的摩尔比混合搅拌8～24小时;进行水热合成或者微波合成后,调整合成液pH值10～12;烘干合成液后,于400～800℃下焙烧2～5小时,冷却后即得到介孔二氧化硅材料。本发明提供的工艺流程短,操作简单,适用范围广,产品性能优异,环境负荷小、能耗低、成本低,产品附加值高,解决了介孔二氧化硅原料难以寻求等问题。
762
0
本发明涉及一种钛涂层阳极的制备方法，属于湿法冶金电积技术领域，本发明包括：1）水合IrCl3、TaCl5和浓HCl混合物的制备；2）钛板除油，清洗、干燥处理；3）将水合IrCl3、TaCl5和浓HCl混合物均匀涂刷于钛板表面后干燥处理；4）将干燥后的钛板通氧焙烧；5）焙烧完成取出后冷却至室温，得到钛涂层阳极。本发明在钛板表面涂覆涂层材料，通过干燥、焙烧处理后得到该涂层阳极，可解决锌电积、铜电积等湿法冶金电积过程存在的电极材料使用寿命短、阴极沉积金属纯度低和直流电耗高等技术问题，延长电极材料使用寿命，提高阴极沉积金属品质，有效增加企业经济效益。
中冶有色为您提供最新的云南昆明有色金属火法冶金技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年08月08日 ~ 10日
2024年08月13日 ~ 15日
2024年08月14日 ~ 16日
2024年08月30日 ~ 09月01日
2024年09月19日 ~ 21日
