云南有色金属火法冶金技术理论与应用

循环使用硫化亚锡分离铜锡合金的方法 756

 0

本发明涉及一种循环使用硫化亚锡分离铜锡合金的方法，属于有色金属冶金领域。在常压下将铜锡合金加热至合金熔化为液体，向铜锡合金溶液中添加硫化亚锡，将金属液升温，充分搅拌溶液，将反应后锡液降温进行捞渣，得到含Cu＜0.1％的粗锡合金及硫渣。根据硫渣中锡和硫含量，选择性向硫渣中添加或者不添加金属锡，将物料放入真空蒸馏炉内进行真空蒸馏，得到金属铜及硫化亚锡。本发明使用硫化亚锡进行铜锡分离，硫化亚锡在流程中可循环使用，降低了铜锡分离的成本，分离工艺为全火法，不会产生废水及废气。

铜渣尾矿制备铁精矿的资源利用方法 877

 0

本发明公开了铜渣尾矿制备铁精矿的资源利用方法，属于冶金技术领域与尾矿资源化领域；本发明以火法炼铜浮选后铜渣尾矿、水为原料，低浓度二氧化硫烟气作为浸出剂，浸出渣尾矿中的铁、锌、铜、砷、硅等金属；利用金属铁粉置换、控制硫化沉淀等流程分步净化浸出液，分离锌、铜、砷等，净化后液主要为FeSO₄，可用于生产铁盐絮凝剂；尾渣用于磁选得到铁精矿，生成的铁精矿可用于进一步生产超纯铁精矿；该方法可实现铜渣尾矿中有价金属分离回收资源化利用，浸出成本低，实现渣尾矿减量化，是一种环境友好、经济高效的方法。本发明整个工艺简单，操作成本低，可增加企业效益，是一种集渣尾矿资源化综合回收为一体的高效利用方法。

高砷粗铅精炼造渣富集砷的方法 879

 0

本发明涉及一种高砷粗铅精炼造渣富集砷的方法，属于冶金领域，具体步骤为：将粗铅原料按照一定比例混合后装入熔铅锅，盖上环保收尘罩；升温熔化，在温度为330～340℃下进行压渣，温度到达340℃后进行搅拌；搅拌5～10min后，加入造渣剂进行搅拌造渣；搅拌造渣60～80min，温度不超过380℃，浮渣变动松散、不结块，呈灰黑色细粒状时停止搅拌；浮渣捞渣后进转炉处理，铅液泵入阳极浇铸锅处理。本发明通过对不同粗铅及含铅物料进行配比入锅、化料、造渣、捞渣作业，能将物料中砷更多地富集到浮渣中，同时确保铅阳极板的主品位控制在不低于98.5%及其含砷量不高于0.8%；有利于进一步降低电解后阳极泥中含砷量及提高铅阳极泥中银的火法精炼直收率。

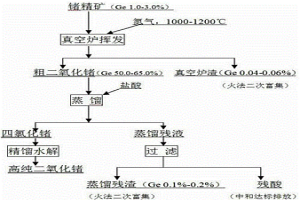

真空富集回收低品位褐煤锗精矿中锗的方法 1046

 0

真空二次富集低品位褐煤锗精矿的方法，属于冶金技术领域中的锗提取方法，尤其是一种从低品位褐煤锗精矿真空富集回收锗的方法。本发明真空二次富集低品位褐煤锗精矿的方法，该方法采用将低品位的褐煤锗精矿以惰性气体为载体经真空挥发富集处理后，再进行二氧化锰、盐酸加热浸出，然后蒸馏分离来提取锗。本发明解决了现有火法提锗工艺处理得到的锗精矿品位下降，造成后工序氯化提锗生产成本大幅上升，所产生的三废（残酸、残渣、废气）的无害化处理压力大的问题。

酸浸渣搭配铅渣一釜三段氧压浸出锌的方法 944

 0

本发明涉及一种酸浸渣搭配铅渣一釜三段氧压浸出锌的方法，属于湿法冶金技术领域，本发明充分利用酸浸渣和铅渣的物料性质，采用一釜三段的高效处理工艺，对原料中的锌进行短流程浸出，并在一釜内分段连续实现酸浸渣浸出、铅渣氧化浸出及沉矾除铁。本发明为铅锌冶炼渣物料的联合处理提供新的思路，得到的氧压液含铁≤500mg/L，无需再单独除铁，回收锗铟后可直接并入主系统锌浸出流程；氧压渣锌≤2%，且90%以上的铁渣随氧压渣并入粗铅火法系统，充当冶炼熔剂使用，回收铅和银，最终通过水淬渣的形式生产水泥，实现锌冶炼湿法铁渣的无害化处置与利用。

高酸高氯废水处理方法 872

 0

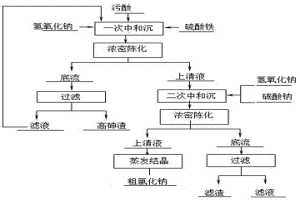

本发明涉及一种高酸高氯废水处理方法，属于冶金行业废水处理领域。取废水样加入同体积清水，然后加入硫酸铁，用氢氧化钠溶液调节混合液pH值，陈化后过滤，去除废水中的砷；再次用氢氧化钠溶液调节上清液的pH，同时加入少量碳酸钠固体，陈化过滤，去除废水中锌、铅、镉；最后蒸馏上一步沉淀的上清液。本发明处理的废水能够达到国家标准排放，所得重金属污泥通过火法冶炼工艺回收锌、砷等重金属。本发明的废水处理方法，操作简单，占地面积小，重金属综合回收利用率高，废水达到国家标准排放。

清除氧化锌杂质的方法 1085

 0

本发明属于有色冶金化工工业技术领域，尤其是清除氧化锌杂质的方法，初级氧化锌粉采取湿法处理方法(化学法)和火法处理方法(物理法)相结合，将原料中含锌量8％-30％不等的锌金属还原回收得到锌金属含量42％-52％之间的低品质氧化锌，通过制粒提纯工艺技术，除去低品质氧化锌中的F、CI、S等杂质，使处理后的初级氧化锌颗粒中的Zn金属含量为60％-65％，回收利用含锌杂质物料提炼成Zn金属含量高的产品，变废为宝，实现资源循环利用，增加经济效益，减少了对环境的污染。

浸出含砷铜冶炼烟尘及同步除砷的方法 740

 0

本发明涉及一种浸出含砷铜冶炼烟尘及同步除砷的方法，属于湿法冶金技术领域，本发明包括以下步骤：1）调浆；2）加压浸出及同步除砷；3）一级浆化洗渣；4）二级浆化洗渣。本发明可同时实现含砷铜冶炼烟尘中铜、锌、铟、镉等有价金属高效浸出和砷的同步脱出，铜、锌、铟、镉浸出率分别达97%、98%、85%、98%以上，砷的脱出率达99%以上；获得的低砷、低酸、高有价金属离子浓度的浸出液，浸出渣进入火法冶炼系统进一步回收其中的铅、银、铋、锡、锑等有价金属，其中的砷与铁以砷铁合金产品形式稳定固化。

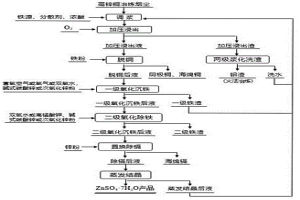

综合回收高锌铜冶炼烟尘中有价金属的方法 900

 0

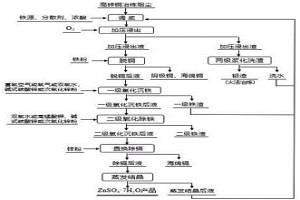

本发明涉及一种综合回收高锌铜冶炼烟尘中有价金属的方法，属于湿法冶金综合回收技术领域。通过采用加压浸出、脱铜、氧化除铁、置换除镉、蒸发结晶等核心工序实现铜冶炼烟尘中锌、铜、镉等有价金属的高效综合回收，锌以国家标准化学纯级七水合硫酸锌的产品形式回收，砷与铅、铁、银、铋、锡、锑、铟一起富集于铅渣中，铅渣采用火法冶炼工艺处理后实现其中有价金属的综合回收，砷转化为砷铁合金产品实现稳定固化及资源化利用。

氢氟酸反萃P204有机相中负载的Fe³⁺及反萃液处理的方法 868

 0

本发明涉及一种氢氟酸反萃P204有机相中负载的Fe³⁺及反萃液处理的方法，属于湿法冶金技术领域。采用氢氟酸溶液反萃负载Fe³⁺的P204有机相，富铁反萃液采用石灰浆中和沉淀除铁、除F^‑，所得到的贫铁反萃液直接返回系统洗涤反萃除铁后P204有机相，或者经补充氢氟酸后继续返回反萃工序使用，沉淀渣的成分为氢氧化铁和氟化钙，作为镍铁火法冶炼过程中的造渣剂进行回收利用。本方法在降低反萃成本的同时，达到无废渣、废液排放的效果，绿色环保，零排放。

高效简化处理含锗锌浸渣的方法 906

 0

本发明涉及一种高效且简化处理含锗锌浸出渣的方法，属于湿法冶金综合回收领域，本发明包括以下步骤：1）含锗锌浸出渣的磨矿；2）I级低酸加压浸出；3）II级加压深度浸出；4）浸出渣浆化洗涤；5）中和还原。本发明同时实现了含锗锌浸出渣中锌、锗等有价金属的高效浸出和铁的高效同步沉淀；锌、锗浸出率分别达98%、85%以上，产出有利于富集分离锗的低酸、低铁浸出液；铁与铅、银一起富集于铅银铁渣中，铅银铁渣中的铁做为火法炼铅造渣熔剂最终稳定固化于炉渣或铅富集过程的窑渣中，实现其由杂质向炼铅原料的转变。

综合回收高含铜冶炼烟尘中有价金属的方法 775

 0

本发明涉及一种综合回收高含铜冶炼烟尘中有价金属的方法，属于湿法冶金综合回收技术领域。通过采用加压浸出、两段脱铜、中和除杂、沉锌等核心工序实现铜冶炼烟尘中铜、锌、镉等有价金属的高效综合回收，铜以阴极铜、海绵铜的形式回收，锌以碱式碳酸锌产品形式回收，砷与铅、铁、银、铋、锡、锑一起富集于铅渣中，铅渣采用火法冶炼工艺处理后实现其中有价金属的综合回收，砷与铁转化为砷铁合金产品实现稳定固化及资源化利用。

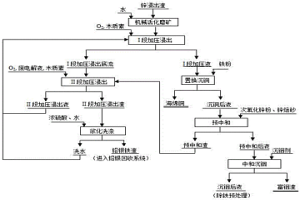

综合高效处理锌浸出渣的方法 836

 0

本发明涉及一种综合高效处理锌浸出渣的方法，属于湿法冶金技术领域，本发明包括以下步骤：1）湿法炼锌浸出渣磨矿；2）I段加压浸出；3）II段加压浸出；4）浸出渣浆化洗涤；5）置换沉铜；6）预中和；7）中和沉铟。本发明同时实现了湿法炼锌浸出渣中锌、铟、铜、银等有价金属的高效浸出和铁的高效同步沉淀；锌、铟、铜、银的回收率分别达98%、88%、96%、99%以上，产出有利于选择性分离铜、铟的低酸、低铁浸出液；铁与铅、银一起富集于铅银铁渣中，铅银铁渣中的铁可做为火法炼铅造渣熔剂并最终稳定固化于炉渣或铅富集过程的窑渣中，实现其由杂质向炼铅原料的转变。

硫化铅精矿连续冶炼的方法及设备 1133

 0

硫化铅精矿连续冶炼的方法及设备。本发明涉及硫化铅精矿的火法冶炼的工艺及实现工艺采用的设备。本装置中，在炉体熔池的液态炉渣层中以上空间设有隔墙，将其分隔为互不连通的氧化区、还原区和烟化区三个区域，每个区域顶有各自的烟气出口并分别装有喷枪，冶炼物料入口设在氧化区顶部，在炉体底部的粗铅层处设置有虹吸放出口，炉渣放出口设置在烟化区液态炉渣层处。冶炼物料从氧化区顶部连续加入炉内，液态金属铅通过虹吸放出口连续地放出炉外，氧化区得到的SO2用来制备硫酸，烟化区得到的高锌等有价金属烟尘被再利用。本发明的工艺路线短，炉渣热量得到充分利用，节能效果明显，冶金炉设备投资少，作业成本低，SO2浓度波动小，还原剂价廉且资源广。

从含铂碘化银废料中分离提取铂和银的新工艺 834

 0

本发明涉及回收含铂碘化银废料的湿法和火法联合新冶金工艺,包括:第一步,水合肼预还原除去部分碘离子和改善废料的粒度,有利于废料收集;第二步,火法还原造渣,完全分离碘,形成银铂合金颗粒;第三步,硫酸溶解分离银铂。该工艺具有流程短,回收率高,环境污染小的优点,可有效回收含铂碘化银废料中的银和铂。

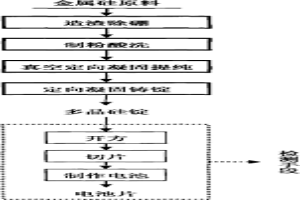

生产太阳能级多晶硅的新方法 861

 0

本发明公开了一种综合利用火法及湿法冶金方法提纯多晶硅,特别是采用造渣氧化、真空提纯、定向凝固、酸洗相结合将金属硅中硼、磷、有害金属等元素去除的联合流程。该工艺有流程短、成本低、操作简易等优点。金属硅(Si?99.5～99.9%、TM?1000～2000ppmw),经过造渣除硼—制粉酸洗—真空定向凝固提纯—定向凝固铸锭等工艺处理后,除去原料金属硅中硼、磷及金属杂质元素,并得到方锭形态的6N的太阳能级多晶硅锭产品,其中B≤0.3ppmw、P≤0.5ppmw、TM≤0.2ppmw,电阻率0.5～3Ω·cm,可用于切片的部分≥66%。用该多晶硅锭经开方切片,做成的多晶硅电池片,衰减后转化率达到16%以上。本发明是一种工业上可大规模实施的低成本、环境污染小、工艺简单、回收率高、产品质量稳定的冶金法生产太阳能级多晶硅的新方法。

铜工业深度脱氧用还原剂NFA 684

 0

本发明是一种铜工业深度脱氧用还原剂NFA，属于有色冶金技术领域。选取无烟煤或石油焦、沥青焦经过脱杂，选取Al、Si、Ca、Mg的氧化矿经强还原成为单质或合金，将两者分别破碎筛分至0.1~5mm的颗粒后根据精炼工艺需要将两者混合，即为还原剂NFA；也可以是将前述两种原料直接混合，在高温下通过强还原，再破碎、筛分而成。在粗铜火法精炼后期的还原阶段，单独使用还原剂NFA或与传统还原剂结合使用可以达到火精铜的深度脱氧目的，使残氧达到<30~1500ppm。本发明同时适用于铜冶炼行业和铜加工行业。?

处理复杂难选低品位硫化铅锌矿选-冶联合的方法 963

 0

处理复杂难选低品位硫化铅锌矿选—冶联合的方法,本发明属于冶金领域,具体步骤是:采取复杂难选低品位硫化铅锌矿,采用浮选工艺得到铅锌混合粗精矿,铅锌混合粗精矿采用重选工艺选别,得到部分铅精矿及混合硫化铅锌精矿;混合硫化铅锌精矿经过细磨加酸调浆;在高压釜中加温加压通氧进行酸浸;酸浸后固液分离;浸出液采用常规湿法炼锌工艺产出金属锌,浸出渣采用常规火法炼铅工艺进行回收铅、银金属。本发明选矿过程中流程中添加药剂种类及用量较少,产品铅锌回收率较高、生产成本较低,尾水可以直接回用有利于环保。冶炼过程的特点在于:流程较短、生产成本较低,无烟气排放有利于环保。

从铅冰铜中回收铜的工艺 627

 0

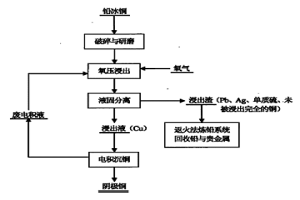

本发明涉及一种采用湿法冶金工艺从铅火法冶炼系统中产出的铅冰铜中回收铜,属有色金属湿法冶金领域。将铅冰铜块料磨至粒度小于40目以下;研磨后的铅冰铜用废电积液或稀酸溶液调浆后送入高压釜,液固比10∶1,并通入氧气,在氧分压0.2～1.0MPA,总压0.5～1.5MPA,浸出温度100～150℃,硫酸浓度50～150G/L,浸出时间2～6H的浸出条件下氧化浸出铜,而铅则以硫酸铅的形式留在渣中;浸出过程完成后,矿浆排出高压釜,进行液固分离,实现金属的初步分离;含铜的浸出液采用电沉积方法回收溶液中的铜,获得符合国标的阴极铜产品;浸出渣返回火法炼铅系统回收利用铅、银、单质硫有价元素。

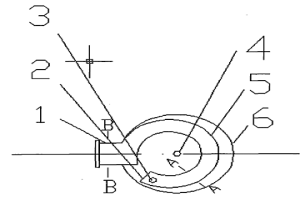

富氧顶吹内置环形氧化器 913

 0

本实用新型涉及一种富氧顶吹内置环形氧化器,属冶金化工熔炼设备技术领域。本实用新型的内置环形氧化器由安装于二氧化硒氧化罐(6)上部的环形管道(5)、穿过氧化罐(6)顶部置入环形管道(5)中的二次供氧管(3)、与环形管道(5)一端连接的截面为圆形的气流出口通道(1)组成;其中,环形管道(5)的气流进口(2)的截面为正方形。本实用新型具有结构简单、造价成本低、无额外操作、氧化效果佳等优点。经该富氧顶吹环形氧化器二次氧化后的二氧化硒气体纯度高,硒杂质含量大幅度降低,提高了集气设备的使用寿命,提高了产品的直收率。该环形氧化器适用于由液态制取气态产品过程的二次氧化过程。

带疏通功能的中低温金属熔化锅 922

 0

本实用新型设计一种中低温金属熔化锅,特别是带疏通功能的中低温金属熔化锅,属于冶金熔炼设施。本熔化锅内底部的出料口为内凹的弧形口,阀杆为空心杆,下端为与出料口对应相配的弧形凸起,上端与气管相连,且阀杆上部带螺纹并装入带螺纹的阀杆安装座上。本实用新型结构设计简单合理,操作方便,可很好地解决金属液在出料口冷凝堵塞的问题,并可以消除金属液在熔化锅底部残留,还可以方便地调节金属液流出的速度。

液态平衡连续给料装置 1091

 0

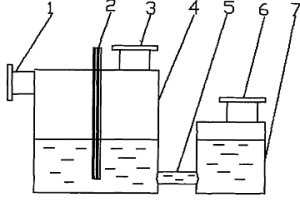

本实用新型涉及一种液态平衡连续给料装置,属冶金化工熔炼设备技术领域。本实用新型由置于二氧化硒反应罐(4)旁的给料储罐(7),给料储罐(7)上端的进料口(6),一端与二氧化硒反应罐(4)连通、另一端与给料储罐(7)连通的管道(5)组成。给料储罐(7)中的物料通过管道(5)补充到反应罐(4)中,保持反应罐(4)与给料储罐(7)的液面高度一致,实现二氧化硒生产过程的连续化。给料储罐(7)内部粗硒保持高温熔融状态,杂质沉降富集定期捞出,反应罐内粗硒品位提高,减少杂质累积,延长生产周期。本实用新型具有结构简单、成本低、能够实现连续生产的优点。本实用新型适用于液态制取气态产品过程的连续生产过程。

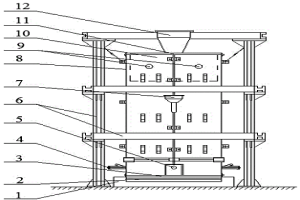

烟化炉喷吹生物质燃油燃烧装置 1054

 0

本实用新型涉及一种烟化炉喷吹生物质燃油燃烧装置，属于冶金设备技术领域。该烟化炉喷吹生物质燃油燃烧装置，包括底部的基体、基础框架、炉体、支撑框架和生物质燃油喷枪，所述炉体从上到下布置三层水套，在炉体上水套位置侧面及端面至少设4个二次风口，炉体两侧风口水套位置至少设2个生物质燃油喷枪，对炉渣和物料的还原熔炼提供热量，完成冶炼过程。本实用新型能够降低生产能耗，实现生物质能源的高效、资源化利用。

向定向凝固炉内多晶硅熔体中吹气的装置 1012

 0

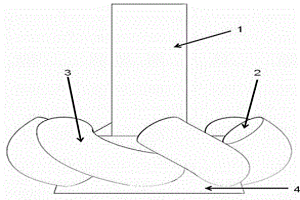

本实用新型涉及一种向定向凝固炉内多晶硅熔体中吹气的装置，属于冶金铸造技术领域。该向定向凝固炉内多晶硅熔体中吹气的装置，包括通气管、吹气管口、螺旋型吹气导管和储气腔，所述储气腔呈空心墩状，储气腔顶部连接通气管，储气腔壁面上均匀分布安装有若干螺旋向上的螺旋型吹气导管，螺旋型吹气导管顶面设有吹气管口。该装置不仅可以达到均匀熔体中温度场与杂质分布的效果，还能满足在凝固过程使结晶界面不受吹气的影响发生紊乱，并使熔体形成搅拌熔炼的效果，最终达到增强定向凝固过程除杂、铸锭和控制晶体生长的目的。

浸没式顶吹二氧化硒连续制备工艺 1092

 0

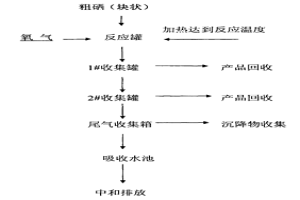

本发明涉及一种浸没式顶吹二氧化硒连续制备工艺,属冶金化工熔炼技术领域。本发明的工艺包括硒氧化工序和二氧化硒收集工序。硒氧化工序是将块状粗硒物料加入连续给料槽中加热熔化至反应温度后流入二氧化硒反应罐,同时通入液态工业纯氧进行氧化生成二氧化硒,并经反应罐上置的环形氧化器提高氧化效率;二氧化硒收集工序是通过两级中空结构的收集罐完成。温度下降后二氧化硒气体凝华落至罐底形成二氧化硒产品,剩余气体进入尾气收集箱,最终进入吸收水池被完全吸收。吸收水池中水吸收二氧化硒气体饱和后用氢氧化钠溶液中和并蒸发结晶,得到亚硒酸钠产品,水循环利用;整个流程产品直收率>98%。本发明具有结构简单、成本低、能够实现连续生产的优点。

红土镍矿干燥和预还原过程评价方法 892

 0

本发明提供一种红土镍矿干燥和预还原过程评价方法，属于冶金技术领域。通过将红土镍矿破碎并筛分，再按比例加入碳质还原剂，待两者混合均匀后进行压片；筛取片状物，再在升温速率为5～30℃/min下加热至900～1000℃，同时通入流量为0.2～1L/min的惰性保护气体，反应产生的烟气经冷却后进行红外气体分析得到烟气中CO/CO2的含量，并计算物料失重量。本发明具有的有益效果和优点是：充分利用热重分析和红外气体分析仪联合测试物料的失重及尾气中CO/CO2含量随温度及时间的变化，提供了红土镍矿预还原过程的评价方法；评价红土镍矿的预还原的程度，指导电炉熔炼过程，使生产过程更高效，低耗。

置换-还原法处理砷锑烟尘回收砷、锑的方法 862

 0

本发明涉及一种置换-还原法处理砷锑烟尘回收砷、锑的方法，属于有色冶金技术领域。首先置换法回收砷：向砷锑烟尘中加入锑粉，然后在温度为500～800℃条件下置换反应30～120min，在此过程中对三氧化二锑挥发烟尘进行收集，反应完成后将获得粗砷；然后还原法回收锑：向上述步骤收集到的三氧化二锑挥发烟尘中按照三氧化二锑与还原剂的质量比为10：（1～3）加入还原剂，在800～1000℃温度下还原反应30～180min，最终得到粗锑。发明充分利用三氧化二锑低温易挥发的特点，采用锑粉置换砷锑烟尘中的砷，并挥发出三氧化二锑，获得粗砷，三氧化二锑再进行还原熔炼获得粗锑，工艺简单，具有较好的工业应用前景。

高纯硒的制备方法 1081

 0

本发明属于冶金提纯技术领域，特别涉及一种高纯硒的制备方法。本发明提供了一种高纯硒的制备方法，包括以下步骤：将粗硒渣进行调浆，得到硒泥浆；所述粗硒渣中Se的质量百分含量为60～95％；将所述硒泥浆进行pH值调节后加入氧化剂至氧化电位，依次进行沉淀反应和过滤，得到初级硒；所述氧化电位为400～700mV；将所述初级硒进行熔炼，得到硒熔体；将所述硒熔体进行真空蒸馏，得到高纯硒。实施例测试结果表明，使用本发明提供的方法可以直接由粗硒渣得到的高纯硒，实现了粗硒渣中杂质元素的高效脱除；高纯硒纯度达到99.9996％；方法工艺简单、易于操作和掌握。

Mo纳米颗粒增强银基电触头材料的制备方法 880

 0

本发明公开一种Mo纳米颗粒增强银基电触头材料的制备方法，在真空条件下，将纳米球形Mo粉加入到熔化的银熔体中，并通过电磁搅拌后浇注，获得Mo纳米颗粒增强银基电触头的锭坯，采用挤压后拉拔或轧制制备成丝材或带材；该方法的最大优点在于可通过现有的设备进行熔炼，前期投入少；而且Mo以颗粒形式均匀分布在银基体中，从而使得该Ag‑Mo电触头材料与传统的粉末冶金电触头材料相比，其耐电磨损性、延展性、耐电弧侵蚀性均好于传统电触头材料。

高砷铅锌烟尘硫酸浸出时抑制砷化氢气体的方法 827

 0

本发明涉及一种铅还原炉产出的高砷铅锌烟尘硫酸浸出时抑制砷化氢气体的方法，属于有色金属冶金技术领域。本发明通过在还原炉上升段设置二次风口，并连续鼓入空气且控制烟气中氧气含量，使挥发的砷、铅、锌等金属蒸汽氧化，以控制烟尘中的金属单质量；将高砷铅锌烟尘用清水调浆后，只进行一段弱酸浸出，并控制加入的稀酸浓度、浸出过程及终点pH值，浸出矿浆液固分离后，滤液回收锌，滤渣返强化熔炼炉回收铅。本发明方法可使高砷铅锌烟尘中砷、锌等氧化完全，收尘脱硫尾气NOx含量符合排放标准，可防止烟尘中被金属氧化物包裹的少量金属单质与浸出的砷形成高浓度砷化氢气体逸出，滤渣Zn≤8.00％，锌、铅分离好。
