云南有色金属火法冶金技术理论与应用

新型高强耐磨耐蚀铝合金 982

 0

本发明公开了新型高强耐磨耐蚀铝合金材料及其制备方法,属于金属材料领域。其合金成份(重量%)为Si1.0-50.0、Fe0.5-10.0、Cu0.1-5.0、Mg0.01-5.0、La0.01-3.0,Ce0.01-3.0,余量为Al。其制备方法为:先将Al、Si、Fe、Cu、Mg、La、Ce单质金属按合金化学成份设计要求配制好,在喷射成形设备上真空喷射沉积为AlSiFeCuMgLaCe合金圆形锭坯。将所得到的合金锭坯,进行挤压、锻造、车制等成形机械加工,零件具体形状有:活塞、连杆、缸套、气门、齿轮、叶轮等,可广泛应用于汽车、机械、冶金、电气等行业。明显提高了铝合金的综合性能。

氯磷灰石多孔材料及其制备方法 1036

 0

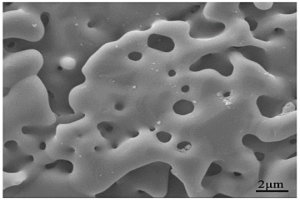

本发明提供一种氯磷灰石多孔材料，原材料包括氯磷灰石基体材料、增强剂SiO2和ZnO2、及造孔剂，以粉末冶金方法成型、烧结制备得到；其中氯磷灰石基体材料由含氯化钠的羟基磷灰石在高温下分解、反应得到，所述含氯化钠的羟基磷灰石由CaCl2溶液、Na3PO4溶液、氨水共沉积法生成。本发明提供的氯磷灰石多孔材料，具有高孔隙率和高强度的特性，且表面活性高。本发明还提供一种氯磷灰石多孔材料的制备方法。

红土镍矿的高温氯化处理方法 960

 0

本发明涉及一种红土镍矿中镍的高温氯化挥发和烟气中氯化镍的收集处理的方法,属有色金属冶金领域。本发明工艺过程为:将红土镍矿破碎,加入碳质还原剂,再加入氯化剂水溶液,混合均匀,制成球团;干燥球团,高温炉内升温到氯化镍的挥发温度,使氯化镍进入烟气,用水洗涤、吸收和溶解烟气中的氯化物,得到含氯化镍的溶液;加碱中和氯化镍溶液,得到氢氧化镍固体和氯化物废液,固体氢氧化镍作为生产镍产品的原料,氯化物废液补充氯化物后作为氯化剂返回使用。本发明的工艺简单,可将红土镍矿中的镍和铁、镁、硅有效分离,镍回收率可高达80%以上,生产效率高,氯化剂可循环使用,成本低;无废水排放,对环境无污染。

具有反应型界面过渡区的非浸润型陶瓷颗粒增强钢铁基复合材料及其制备方法 786

 0

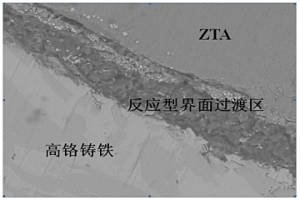

本发明涉及一种具有反应型界面过渡区的非浸润型陶瓷颗粒增强钢铁基复合材料的制备方法，属于金属基复合材料技术领域。首先将高活性的微粉与粘结剂混合均匀，然后将混合物通过物理吸附作用包裹在与钢铁润湿性较差的陶瓷颗粒表面，通过挤压铸造的方法制备出陶瓷颗粒增强钢铁基复合材料。本发明制备的复合材料中陶瓷颗粒与钢铁基体间存在厚度为10～40μm的界面过渡区，使非浸润的陶瓷颗粒与钢铁基体之间的界面结合类型由机械结合转变为冶金结合，复合材料的界面结合强度达132MPa。

硫酸锌结晶中砷、镉的去除方法 1129

 0

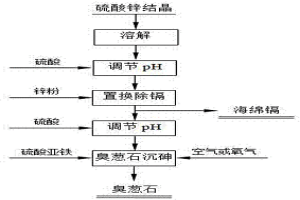

本发明涉及一种硫酸锌结晶中砷、镉的去除方法，属于有色冶金工业技术领域。首先将硫酸锌结晶溶解于水中，调节pH，向溶液中加入锌粉置换镉，形成海绵镉；然后向除镉后的硫酸锌溶液中加入亚铁盐，并通入预热后的空气或氧气缓慢氧化二价铁，生成砷酸铁晶体。本方法旨在解决有色金属工业中间产物中有价金属的回收及砷的无害化处理，本发明中砷以臭葱石形式达到固化和稳定化处理、镉以海绵镉的形式回收。

失效汽车催化剂协同回收贵金属的方法 987

 0

本发明涉及贵金属二次资源综合利用领域，具体涉及失效汽车催化剂协同回收贵金属的方法。失效汽车催化剂协同回收贵金属的方法，按如下步骤依次进行：A、物料准备及处理；B、配料、混料；C、熔炼；D、渣的取样，分析。本发明贵金属回收率高，节能降损，增加经济效益，操作简单，生产过程清洁，与环境友好。

稀土掺杂颗粒增强钢铁基复合材料的制备方法 772

 0

本发明公开了一种稀土掺杂颗粒增强钢铁基复合材料的制备方法，属于复合材料制备技术领域。本发明通过加入陶瓷颗粒、基体粉末及稀土元素，采用球磨混粉、压制成型、真空烧结以及真空吸附成形等技术制备钢铁基复合材料；其中，稀土元素以少量单质形式掺杂于粉料中。本发明所述方法采用真空吸附可以制备形状各异的材料，且采用真空吸附可以有效防止成形过程材料被氧化，浇铸完成后，可以防止金属液体回流，造成材料整体缺陷。采用粉末冶金预烧结结合真空吸附浇铸成形，制备出的稀土掺杂颗粒增强钢铁基复合材料硬度值较高，表面质量好，同时解决了传统粉末冶金致密性不足的问题，使材料的的耐磨性能、硬度大大提高。

氧化复合吸附脱除硫酸锌溶液中微量硒和碲的方法 959

 0

本发明公开一种氧化复合吸附脱除硫酸锌溶液中微量硒和碲的方法，属于冶金和化工领域，具体步骤为：将复合吸附剂溶液解；将复合吸附剂加入硫酸锌溶液中；将硫酸锌溶液冷却；硫酸锌溶液加氧雾化；雾化后的硫酸锌溶液在加压设备充分与氧气反应；保持超加压反应器的溶液循环，反应后溶液进行静置沉化反应；反应后溶液进行过滤即得到合格的硫酸锌溶液。本发明利用在加压环境下，溶液在雾化（细粒）条件与臭氧充分接触，促使硫酸锌溶液中的低价态硒和碲氧化生成高价在不对较低的pH条件下充分水解，再与复合吸附剂中水解的氢氧化物吸附凝结，从而实现湿法锌冶金过程硫酸锌溶液中微量硒和碲的脱除。

用于去除空气中苯系物的复合净化剂的制备方法 912

 0

本发明涉及一种用于去除空气中苯系物的复合净化剂的制备方法,属于冶金化工制备技术领域。适用于净化现代家装中的有机挥发物等多种有害气体。本复合净化剂以含锌量为5～10%的废活性炭为原料,通过分解、掺杂、活化、改性处理,使废活性炭活化再生,同时改变废活性炭中锌的化合状态,使活性炭表面形成多种对苯系物有吸附和降解作用的官能团,能适应室内空气污染物存在的长期性、释放周期长等特点,对弱极性或非极性的苯系物等有害气体去除率达到98%以上。

用于去除空气中甲醛的复合净化剂的制备方法 902

 0

本发明涉及一种用于去除空气中甲醛的复合净化剂的制备方法,属于冶金化工制备技术领域。适用于净化现代家装中的甲醛等多种有害气体。本复合净化剂以含锌量为5～10%的废活性炭为原料,通过分解、掺杂、活化、改性处理,使废活性炭活化再生,同时改变废活性炭中锌的化合状态,使活性炭表面形成多种对有机挥发物有吸附和降解作用的官能团,能适应室内空气污染物存在的长期性、释放周期长等特点,对甲醛等有害气体去除率达到90%以上。

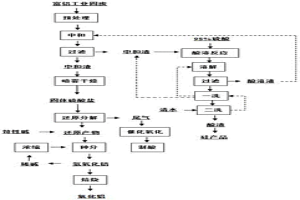

富含氧化铝的工业固废生产氧化铝的方法 1114

 0

本发明公开一种富含氧化铝的工业固废生产氧化铝的方法，属于矿产资源综合利用和冶金技术领域；本发明方法将富含氧化铝的工业固废加硫酸后经酸溶、中和、过滤、干燥、还原、碱溶、种分、煅烧生产氧化铝，该方法固废中氧化铝综合收率高，产品氧化铝质量满足冶金级氧化铝标准中λO‑3及以上要求，该方法氧化铝转化率高，可为氧化铝生产拓展原料来源以及提供新的思路和技术支撑。

新型高温合金及其制备方法 898

 0

本发明公开了一种新型镍基多元高温合金及其制备方法。镍基多元高温合金的重量百分比化学成分为:1.0～30.0CR,1.0～30.0CO,1.0～10.0MO,1.0～5.0W,1.0～5.0AL,1.0～5.0SM,1.0～5.0GD,1.0～5.0ER,余量为NI。其制备方法为:将镍(NI)、铬(CR)、钴(CO)、钼(MO)、钨(W)、铝(AL)、钐(SM)、钆(GD)、铒(ER)等金属元素,按照合金化学成分设计配方比例配好,在喷射成型设备中直接制备成NICRCOMOWALSMGDER多元系合金,合金形状为板状、棒状或圆柱状等成品。该合金材料具有强度高、硬度大、耐腐蚀、耐高温、热膨胀系数小等特点,可用做化工、矿山、机械、冶金、玻璃、机电等行业中的压力容器、反应釜、坩埚、漏板、齿轮、活塞、连杆、模具等零部件材料。

碲与贵金属分离的方法 908

 0

本发明涉及一种碲与贵金属分离的方法，属于稀有色金属冶金与贵金属冶金领域。采用“低温氧化－碱水浸出”的方法，流程简单，硒、碲浸出率高，贵金属不被氧化，全部留在固相中，得到的贵金属入渣率＞99.99%，硒、碲的浸出率＞96.00%，实现从含一定硒、碲的贵金属物料中使硒、碲和贵金属的彻底分离。

用代铋合金生产可锻铸铁的新工艺 1027

 0

一种用代铋合金生产可锻铸铁新工艺,其是用一种新型合金作为孕育剂加入,能促成可锻铸铁坏件形成白口,代替传统的金属纯铋。该合金是由铜、铅、锡冶金精炼时产生的烟尘或电解阳极泥中提出,在冶金精炼过程中富集为含铋15～30%,铅60—70%并含少量其它元素的合金。炉前采用硅铁、铝与该合金复合孕育,可以实现720～750℃范围低温退火,获得铁素体加石墨的黑心可锻铸铁。该合金价格仅为金属纯铋的1/2～1/5。

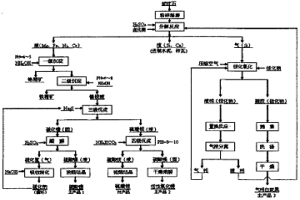

蛇纹石矿的全湿法综合处理方法 801

 0

本发明是一种以蛇纹石为原料,全湿法制取气相白炭黑、透明碳酸镁、活性氧化镁、硫酸镍,并回收铁、铬为精矿的化工冶金技术。本处理方法用硫酸为浸取剂,以卤化物为活化剂,使蛇纹石中的硅成气相卤化物形式分解逸出,再经铵化氧化制成气相白炭黑产品;让浸取的镁、铁、镍、铬成硫酸盐形式进入溶液,经一次碱化沉淀脱杂制铬精矿,二次碱化沉淀脱杂制铁精矿,三次硫化沉淀转化制硫酸镍,四次碳化沉淀转化制透明碳酸镁及活性氧化镁;酸解硫化沉镍反应放出之硫化氢以烧碱吸收为硫化钠返回沉镍循环使用;碳化沉镁之母液硫酸铵浓缩结晶成副产品工业硫酸铵。本发明对有价元素回收利用率高,避免了“三废”污染,适合于对蛇纹石综合开发。

用于去除空气中有机挥发物的复合净化剂的制备方法 965

 0

本发明涉及一种用于去除空气中有机挥发物的复合净化剂的制备方法,属于冶金化工制备技术领域。适用于净化现代家装中的有机挥发物等多种有害气体。本复合净化剂以含锌量为5～10%的废活性炭为原料,通过分解、掺杂、活化、改性处理,使废活性炭活化再生,同时改变废活性炭中锌的化合状态,使活性炭表面形成多种对有机挥发物有吸附和降解作用的官能团,能适应室内空气污染物存在的长期性、释放周期长等特点,对弱极性或非极性的有机挥发物等有害气体去除率达到95～100%。

有色金属电积用新型阳极材料的制备方法 1109

 0

一种有色金属电积用新型阳极材料的制备方法,其特征在于由如下重量百分比的成份制备:银0.1~0.2%,钴0.05~0.1%,锡0.1~0.5%,钙0.05~0.09%,锑0.1~1%,余量为铅,制备工艺流程是:将铅熔化后按银0.1~0.2%加入银钴和锡钴中间合金,待熔化后再加入铅钙中间合金、锑块以及余量铅,搅拌至少10min后静置5min,除去浮渣,浇注成毛坯合金板,冷却后轧制,铅合金板再通过增表处理,校平、剪切成所要求尺寸的合金阳极,采用本发明制得的新型阳极具有优良的机械性能和抗腐蚀性能,并且在湿法电积锌、铜、镍等电冶金过程中能大幅度降低电解过程的槽电压和能耗。

铜基受电弓滑板的制备方法 1118

 0

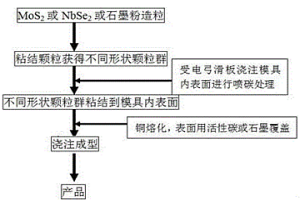

本发明公开一种铜基受电弓滑板的制备方法，属于带电滑动摩擦材料技术领域。本发明所述方法通过对具有自润滑特性的纳(微)米粒度的MoS2或NbSe2或石墨粉体材料进行造粒，获得0.1mm～1.5mm左右的球型颗粒，并将该球型颗粒用环氧树脂粘结成不同形状的颗粒群，然后将这些不同形状的颗粒群粘结在模具的内表面；最后将熔化的铜液浇注到成形模具中，以制备表面均匀分布着不同形状的具有自润滑特性的MoS2或NbSe2或石墨颗粒群的铜基受电弓滑板。该方法的优点是生产周期短、工艺简单，且无原料浪费、不需混粉、挤压、拉拔等工艺；而且由于采用浇注工艺，相对于目前所采用的粉末冶金技术制备的铜基受电弓滑板具有导电率、耐电磨损性好等特性。

从锌渣中回收锗的方法 765

 0

一种从锌渣中回收锗的方法属有色冶金技术领域。采用湿法浸出二次提取锌后,对浸出渣采用预处理的方法,使锗由金属或一氧化锗的低价形式转变成了四价锗的形式。即在盐酸介质中用过氧化氢氧化其中的锗、铅、铟、砷等元素,使其由低价态氧化成高价态,由于铅、铟、砷、镓等反应进入溶液,被这些元素包裹的低价态锗裸露出来,在酸性条件下被过氧化氢氧化成四价态进入盐酸溶液中,经蒸馏锗以四氯化锗的形式逸出,从而实现与其他杂质的分离,再对分离出的四氯化锗进行提纯,水解可制得二氧化锗。含锗在2.0%以上的锌渣,锗回收率可达98%以上;含锗在1.0-2.0%以上的锌渣,锗回收率可达95%以上;含锗在0.1-1.0%的锌渣,锗回收率可达90%以上。

地道双体土高炉综合生产系统 717

 0

本发明涉及冶金、环境保护技术领域,属于冶金、能源、化工、农业生物工程、环境工程、文教卫生工程等技术领域相互交叉起来的综合技术领域,具体地涉及地道双体土高炉和配套环保设备组成的综合生产系统,该系统主要用于原煤原矿直接连续炼钢或炼磷,钢渣磷渣都全直接烧成水泥熟料,同时都余热发电,产多种工业品和农产品,同时设置配套环保设备确保无三废污染环境。

吸附、沉淀脱除硫酸锌溶液中微量硒和碲的方法 852

 0

本发明公开一种吸附、沉淀脱除硫酸锌溶液中微量硒和碲的方法，属于冶金和化工领域，具体步骤为：将复合吸附剂溶液解；将复合吸附剂加入硫酸锌溶液中；将硫酸锌溶液冷却；硫酸锌溶液加氧雾化；雾化后的硫酸锌溶液在加压设备充分与臭氧和氧气反应；保持加压反应器的溶液循环；反应后溶液在磁场内进行静置沉淀反应；反应后溶液进行过滤即得到合格的硫酸锌溶液。本发明利用在加压环境下，使硫酸锌溶液中的低价态的硒和碲氧化生成高价态，再与复合吸附剂中水解的氢氧化物吸附凝结，在磁场作用下细小的荷电水解氢氧化物凝聚沉淀,从而实现湿法锌冶金过程硫酸锌溶液中微量硒和碲的深度脱除。

酸溶性钛渣微波制备电焊条用金红石的方法和装置 1001

 0

本发明涉及一种酸溶性钛渣微波制备金红石的方法和装置，属于冶金技术领域。该微波加热装置主要包括进料口、螺旋搅拌器、螺旋叶片、热电偶、保温层、外壳、磁控管、出料口、冷却段传送带、水淬设备、循环水入口和进料传送带。采用该微波加热装置制备的人造金红石完全符合电焊条用金红石的要求，原料具有广泛的适应性。由于选用微波加热作为加热方式，本发明可实现快速、连续化生产，副产物较少，环境污染小，符合节能减排与清洁冶金的要求。

有色金属电积用低银铅合金多元阳极材料及制备方法 849

 0

本发明涉及一种有色金属电积用低银铅合金多元阳极材料及制备方法，所述阳极材料的重量百分比为银0.1～0.2%,铟0.1～1%,锡0.1～0.5%,锆0.1～0.3%,钛0.01～0.4%,余量为铅。阳极板体的制作工艺流程是：将铅块熔化后先加入锡钛中间合金，待熔化后再加入部分铅，待熔化后再加入银铟和铅锆中间合金，待熔化后加入余量的铅至熔化得到铅合金液，然后将铅合金液进行浇注，冷却后得到毛坯板，之后轧制得到铅合金板，再对铅合金板进行增表处理，然后校平、剪切，经活化处理后得到成品板。本发明的阳极材料在高电流密度下使用具有优良的抗腐蚀性能，并且在湿法电积锌，湿法电积铜和锰等电冶金过程中大幅降低电解槽电压，降低能耗。

制备太阳能级多晶硅的方法 996

 0

本发明涉及一种制备太阳能级多晶硅的方法,采用冶金级硅作为原料,经破磨后得粒度为50目以上的硅粉物料,硅粉物料分别用浓度为1-6mol/l的盐酸、浓度为0.5-6mol/l的硝酸和浓度为1-5mol/l的氢氟酸进行酸浸处理,酸浸后加入真空炉内进行真空精炼处理,真空精炼分两阶段,第一阶段为真空氧化精炼,控制炉内温度为1430-1500℃,真空度为90000-1000Pa,第二阶段,即真空蒸馏精炼和真空脱气阶段,控制炉子真空度10-2-10-5Pa,温度1430-1500℃,最后经定向凝固及切头处理,获得太阳能级多晶硅产品。其硅的纯度为99.9999%以上,比电阻超过0.4Ω·cm,以满足太阳能电池行业所需硅原料的要求。

利用氧化铝厂赤泥制备硫化氢脱硫剂的方法 735

 0

本发明涉及一种用氧化铝厂赤泥制备硫化氢脱 硫剂的方法，以80～90wt％赤泥为原料、配以10～20wt％赤 泥附液、酸液、碱液、蒸馏水中的一种作助剂，经混合、成型、 干燥、焙烧，制备硫化氢脱硫剂。该法既可有效利用工业废渣， 消除工业废渣污染，又可去除工业废气中的有害气体硫化氢， 将赤泥附液作助剂，即能达到以废治废的效果，还降低脱硫剂 生产成本，提高对H2S气体的净 化效率，脱硫剂硫容量达19.0－19.3％。

污水脱氮除磷稀土吸附剂的制备方法 668

 0

本发明涉及一种污水脱氮除磷稀土吸附剂的制备方法,将粒度为60-100目的粉状沸石、硅藻土或氧化铝,在蒸馏水中浸泡15～30分钟,过滤后在100～430℃温度下烘干1～2小时,按照1∶40～60的固液重量比加入配制好的稀土氢氧化物溶液中,常温下搅拌45～60分钟,静置浸渍15～20小时,将溶液过滤,得到滤饼和滤液,滤饼经温度300～600℃,时间0.5～2小时焙烧后经筛分,得到孔径0.3nm～0.5nm的吸附剂。该吸附剂能同时除去污水中的氮和磷,对氮的吸附容量达到15-20mg/g,对磷的吸附容量达到22-25mg/g,吸附饱和后的吸附剂经碱液再生后,吸附容量仅降低6%～7%。

加压脱除硫酸锌溶液镁离子的方法及其装置 1035

 0

本发明公开一种加压脱除硫酸锌溶液镁离子的方法及其装置，属于有色冶金领域，本发明将含镁(Mg2+12-65g/L)硫酸锌溶液加入到压力罐体中，利用加压装置将压强提高至0.5-4.5MPa；将硫酸溶液温度提高到120-250℃；加入硫酸镁晶种后，保持温度在120-250℃，进行浓缩沉降0.5-6小时，使硫酸锌溶液镁离子进行有效脱除，保持湿法锌冶金过程镁离子的平衡。本发明在不改变现有湿法炼锌流程的情况下，在湿法炼锌过程中将溶液中镁离子高效脱除，避免产出中和沉锌渣，同时，本发明还具有生产运行整体成本低、操作简便的优势。

陶瓷颗粒多尺度增强金属基复合耐磨耙齿齿头及其制备方法 695

 0

本发明公开一种陶瓷颗粒多尺度增强金属基复合耐磨耙齿齿头及其制备方法，属于零部件制备领域。本发明用陶瓷颗粒与合金粉末压制烧结制备棒状复合材料，并结合镶铸工艺将多根棒状复合材料镶嵌在金属基体中，实现金属基体对均匀分布的多根棒状复合材料的包裹。本发明耙齿齿头避免了普通耙齿易磨损、均质复合耐磨件韧性差、质脆不耐冲击的问题，通过粉末冶金与镶铸结合工艺，相比于整体冶金烧结，保证零部件尺寸精准，满足特定部件使用性能要求，省略装配工序，一定程度简化了制造工艺，相比于整体冶金烧结极大降低零件制备成本，组织致密冶金结合良好，可应用于铁道维护用清筛车和耙斗装岩机耙齿零部件等。

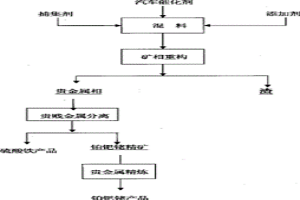

矿相重构从汽车催化剂中提取铂钯铑的方法 672

 0

本发明涉及一种从失效汽车尾气催化剂中回收贵金属的方法。该方法流程为:1.将失效汽车尾气催化剂与还原剂、添加剂及捕集剂混合;2.将混合后的物料放入黏土石墨坩埚中置于电炉内或在电弧炉内进行熔炼,获得贵金属相;3.选择性浸出贵金属相中的贱金属,即可得到贵金属富集物,贵金属富集物精炼产出铂钯铑产品。发明具有工艺流程简洁,贵金属回收率高的特点,弃渣含铂钯铑小于1G/T,产品纯度99.95%。

拌酸熟化处理原生低品位高磷锰矿的方法 810

 0

本发明涉及一种拌酸熟化处理原生低品位高磷锰矿的方法,属冶金技术湿法冶金领域。以锰品位13~24%的低品位原生高磷锰矿为原料,在低品位原生高磷锰矿浸出前,将锰矿粉碎为原矿粉后,加入工业浓酸(硝酸、盐酸、硫酸等),在常温下对原生高磷锰矿进行熟化,然后用稀酸(pH=1~2)在浆料浓度为50~200g/L、温度25℃~60℃条件下浸出1~3h,过滤分离、洗涤,渣即为P/Mn≤0.003,锰品位30~45%的优质富锰矿。本发明减少了传统选矿工艺流程,能除去大部分磷、大幅提高锰的品位,锰回收率达80%以上,磷浸出率达90%以上,可用于规模化、集约化生产冶金用富锰矿,产生良好的经济效益与社会效益。
