全部
▼
热搜：
726
0
本发明涉及一种将含砷烟尘或溶液中的砷氧化并合成为不溶于水的砷酸钙的方法,属于有色金属冶金技术领域。本方法的步骤为:(1)将含砷烟尘或含砷溶液与计量的石灰混合搅拌浆化;(2)浆化后的物料加入密闭搅拌反应器内,通入空气或氧气至密闭容器内的氧分压达0.6～1.5MPa,密闭搅拌反应,将浆化料中的三价砷氧化为五价砷并转化为难溶于水的砷酸钙,冷却、过滤得到稳定的砷酸钙固体。本发明可将含砷烟尘或溶液中的砷氧化为五价砷并转化为不溶于水的砷酸钙,过程无废气、废水排放,可解决各种含砷的烟尘中砷的开路问题,消除砷对环境的污染。
707
0
本发明涉及一种锌冶炼系统中去除镁的方法，属于湿法冶金技术领域；所述的锌冶炼系统中去除镁的方法包括以下具体步骤：（1）细磨；（2）稀释电解后液；（3）锌焙砂预浸出镁；（4）回收锌；（5）沉淀镁。本发明不产生外排废水，镁以钙镁渣的形式排出，可作为水泥生产原料，其原理是利用电解后液预浸出锌焙砂中的镁，焙砂中氧化锌与溶液中的硫酸锌生成碱式硫酸锌沉淀，生成的碱式硫酸锌直接返回浸出工序，而镁留在溶液中，使焙砂采用电解后液预浸脱镁的同时使电解后液从系统中开路，起到了双重除镁的作用；沉锌后液再添加少量石灰中和沉淀镁，沉镁后溶液作为稀释剂和中和剂返回到预浸镁及沉锌工序。
938
0
本发明涉及一种湿法炼锌溶液结晶析出硫酸亚铁的方法，属于湿法冶金技术领域，具体步骤如下：将含Fe2+浓度为20~40g/L的湿法炼锌溶液加入高压釜A中，同时通入氮气排空高压釜A内空气，然后将湿法炼锌溶液加热至150~200℃，溶液中结晶析出无水硫酸亚铁晶体，设置高压釜B的温度低于高压釜A的温度10~15℃，利用两高压釜之间的温度差引起的压力差使高压釜A内的含有无水硫酸亚铁晶体的混合浆料自流至高压釜B内，通过高压釜B内的过滤装置实现液固分离，得到无水硫酸亚铁晶体和Fe2+浓度较低的湿法炼锌溶液，本发明大幅度降低了湿法炼锌溶液中Fe2+浓度，可为后续锌铁的进一步分离创造有利条件，同时实现湿法炼锌工艺中铁的资源化和沉铁渣的减量化。
689
0
本发明公开一种马氏体钢基复合材料及其制备方法，包括马氏体钢基体、Sn金属层、Sn‑Bi‑Cu合金层、AlB12涂层，马氏体钢基体表面涂覆有Sn金属层，Sn金属层上面为Sn‑Bi‑Cu合金层，Sn‑Bi‑Cu合金层上面为AlB12涂层；本发明复合材料具有屏蔽效率高、强度大、无毒性、寿命长的优良特性，本发明通过功能梯度层状复合技术，制造出具有冶金式结合的层状复合材料，兼具γ射线，热中子综合吸收能的功能结构一体化特征，因其重量小强度高的优点，适用范围广，尤其适用于移动式反应堆及核燃料的运输设施装置中。
1112
0

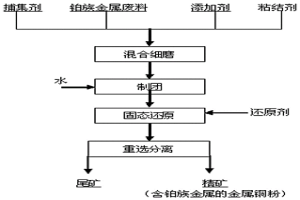

本发明公开了基于铜捕集回收铂族金属的方法，将含铂族金属废料与铜捕集剂、添加剂、粘结剂按比例混合、细磨后，加水制成球团，烘干，置于坩埚内加入一定的还原煤在一定的温度下进行还原；将还原所得的金属化球团破碎、球磨后，进行重选分离，获得的精矿为含铂族金属的金属铜粉，实现了铂族金属的回收。本发明工艺流程简单，还原温度低，所用设备均为常规冶金、选矿设备，易于实施；铂族金属回收率大于99％，重选尾矿中铂族金属含量小于10g/t。采用本发明可有效从失效汽车催化剂、石油化工催化剂、精细化工催化剂中回收铂族金属，无有害气体排出，尾矿可作为建材原料，整个过程清洁无污染。
997
0
一种泡沫金属制作的新方法,属于高技术、金属新材料技术领域。本发明采用聚氨酯泡沫塑料为骨架,用电化学方法制作泡沫金属,完全改变了现有技术采用的粉末冶金法、铸造法等的生产工艺,具有工艺设备简单,适用范围广、孔隙度高、重量轻、孔径范围大、强度大、加工性能好、抗腐蚀性能好等特征。
924
0

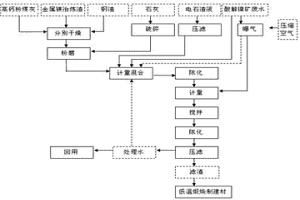

本发明公开了一种酸解红土镍矿含镁废水处理及渣的利用方法，属湿法冶金和环保技术领域；其主要过程是先对酸解镍矿废水进行曝气处理，然后加入由高钙粉煤灰、金属镁冶炼渣、钢渣、电石渣、石灰为主要成份的废水处理剂，经搅拌、陈化、过滤后得到处理水和渣两个组分，水回用于生产流程，渣经干燥或低温煅烧、粉磨后成为菱镁水泥的原料。本发明原料费用低，水处理效果好，实现了酸解红土镍矿含镁废水的资源化利用。
895
0
本发明公开一种以废弃物微硅粉为原料制备高纯硅的方法，属于硅材料制备技术领域。本发明所述方法利用硅冶金工业烟尘废弃物微硅粉为原料，经酸蚀预处理后与镁粉进行球磨混料，自然干燥后得Mg@SiO2‑NPs包覆型反应物料；将处理后的样品置于密封石墨坩埚内，转移至保护性气体的管式炉中，保温一段时间后，经酸蚀、水洗，干燥后得多孔硅粉末。将多孔硅粉末分散在混合酸蚀液中，水浴加热后真空抽滤，反复洗涤至滤液为中性后，烘干得高纯多孔晶硅。本发明通过对微硅粉的简单预处理后，与镁粉球磨混料，经镁热反应实现了较高的还原程度，同时经两道酸蚀处理后，制备得了高纯多孔晶硅，工艺简单，成本低廉，实现了对微硅粉回收的高附加值利用。
1076
0

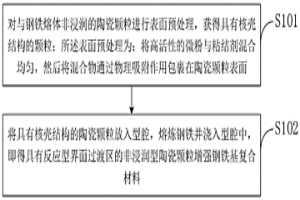

本发明属于金属基复合材料制备技术领域，公开了一种具有反应型界面过渡区的非浸润型陶瓷颗粒增强钢铁基复合材料及其重力铸造制备方法，首先将高活性的微粉与粘结剂混合均匀，然后将混合物通过物理吸附作用包裹在与钢铁润湿性较差的陶瓷颗粒表面，通过重力铸造的方法制备出陶瓷颗粒增强钢铁基复合材料。本发明制备的复合材料陶瓷颗粒与钢铁基体间存在厚度为5～30μm的界面过渡区，使非浸润的陶瓷颗粒与钢铁基体之间的界面结合类型由机械结合转变为冶金结合，复合材料的界面结合强度高达128Mpa，成本低廉，工艺简单，生产效率高，可显著提高耐磨件的使用寿命。
674
0

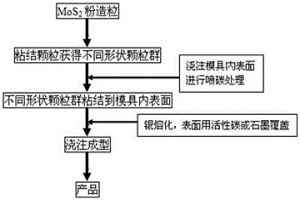

本发明公开一种银硫化钼滑动电接触材料的制备方法，属于滑动电接触材料技术领域。本发明所述方法通过对具有自润滑特性的纳(微)米粒度的MoS2粉体材料进行造粒，获得0.01mm～1.5mm左右的球型颗粒，并将该球型颗粒用环氧树脂粘结成不同形状的颗粒群，然后将这些不同形状的颗粒群粘结在模具的内表面；最后将熔化的银液浇注到成形模具中，以制备表面均匀分布着六边形或五变形或圆形等不同形状的具有自润滑特性的MoS2颗粒群的银基滑动电接触材料。该方法的优点是生产周期短、工艺简单，且无原料浪费、不需混粉、不需挤压和拉拔成型等工艺；而且由于采用浇注工艺，相对于目前所采用的粉末冶金技术制备的银硫化钼滑动电接触材料具有导电率、耐电磨损性好等优点。
741
0

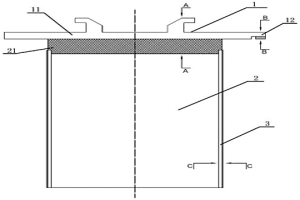

本发明涉及锌电积用节能高强度耐腐蚀性阴极铝合金板，属于湿法冶金电积技术领域。本发明阴极铝合金板包括导电横梁、铝合金复合板和绝缘夹边条，铝合金复合板焊接设置在导电横梁的底端，绝缘夹边条固定设置在铝合金复合板的两侧，导电横梁包括导电铝梁和设置在导电横梁端头的铝包铜复合导电头；以铝合金复合板中物质的质量为100％计，微纳米银包氧化铝复合粉末0.5～3％，Mn0.6～3.0％，Ca0.01～0.2％，Zr0.03～0.5％，Sr0.01～0.1％，Ti0.06～0.5％，B0.01～0.1％，La0.01～0.1％，Ce0.01～0.2％，不可避免的杂质小于0.06％，其余为Al。本发明节能高强度耐腐蚀性阴极铝合金板导电性和耐磨性好，在提取金属锌中，与传统的1070铝阴极板相比，抗拉强度提高2倍以上，硬度提高2.5倍，使用寿命长达到18～22个月。
1010
0
本发明是一种高铁贫锡矿的分离利用方法，尤其是将难於开发利用的高铁贫锡矿还原分离制取还原铁粉及锡化工产品和精锡的化工冶金技术。本方法以草泥煤作还原剂，铝土矿和萤石作亚氧化物稳定剂，将含铁≥30wt%、含锡≤wt3%的高铁贫锡矿磨碎，按各反应物料的检测含量进行配料、混匀，加热进行第一次还原，得到Fe3O4、Fe0和SnO，进行一次磁选使铁、锡分离；分离出的磁性矿再以草泥煤作还原剂配料、混匀、加热，第二次定向还原为Fe0，经二级和三级磁选制得还原铁粉；磁选分离的富亚锡尾矿经硫酸或盐酸浸取、净化、浓缩、结晶，制得锡化工产品。本发明可利用难於开发利用的高价值高铁贫锡矿，操作简易，生产成本低。
751
0
本发明涉及一种含砷污酸中砷的去除方法，属于冶金和化工环保技术领域。本发明将钢渣进行酸改性、碱改性、热改性或盐改性得到改性钢渣；将改性钢渣加入到含砷污酸中，再加入高锰酸钾超声混合均匀得到混合物A，置于室温条件下反应6~12h，再置于温度为15~45℃、搅拌速度为180~210r/min条件下反应1~3h，过滤得到滤渣和滤液，滤渣为含砷固体，滤液为除砷废液。本发明通过酸改性、碱改性、热改性或盐改性对钢渣进行改性处理，采用改性钢渣对含砷污酸中的砷进行吸附处理形成稳定的含砷固体，去除含砷污酸中的砷。
1041
0
本发明涉及一种联合脱除硫酸锌溶液中有机物和镁离子的方法及其装置，属于有色冶金领域，本发明将硫酸锌溶液加入到加压雾化脱除硫酸锌溶液中有机物的装置中，先雾化处理，再进行切割分配，最后强化搅拌，不断供入氧气，保证气体循环，氧气与溶液和雾化后的溶液充分反应，将硫酸锌溶液不断循环处理，实现硫酸锌溶液中有机物的脱除；脱除有机物后的溶液通过导管排到浓缩罐体，对溶液进行加压，提高温度，再加入硫酸盐晶种，恒温进行浓缩沉降，使硫酸锌溶液镁离子脱除，本发明使溶液与氧气接触反应，使溶液中的有机物分解生成CO2与H2，使有机物分解脱除，降低生产成本，将溶液中镁离子脱除，避免产生沉锌渣，经脱除有机物和镁离子的溶液质量稳定。
813
0

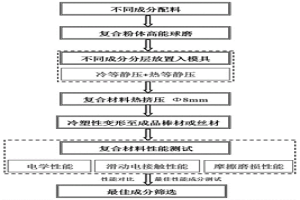

本发明公开了一种成分梯度分布的滑动电接触实验材料高通量制备方法，该方法步骤如下：(1)粉末冶金法制备1#配比/基体/2#配比/基体/......../n#配比的成分梯度分布的复合材料；(2)定向凝固制备1#配比/2#配比/3#配比/........./n#配比的成分梯度分布的合金材料；(3)复合材料经冷等静压、热等静压、热挤压、轧制、拉拔等步骤制备出棒材或丝材；(4)合金材料经轧制、拉拔等步骤制备出棒材或丝材。本发明通过成分梯度分布的工艺创新，可以实现同步一次性制备多种甚至上百种复合材料和合金材料试样，能大幅减少实验次数和时间，快速优化或筛选合金成分，极大地提高实验和研究的效率。
1005
0
本发明公开了一种从电炉炼锌炉底渣（俗称底铁）回收铁和富集铜锡的方法，属于冶金与化学分离领域，首先将底铁进行切割、破碎处理，在高温下将合金完全融化后，在氧化气氛下对熔融合金液体进行选择性氧化，获得含锡粗铜以及氧化亚铁渣，同时实现铟和部分砷的挥发分离，然后对氧化亚铁渣进行盐酸浸出，过滤后得到滤液与滤渣，对滤液进行除铜以及除铜液深度除杂后，获得纯FeCl2溶液，最后进行喷雾热分解，获得铁红和盐酸，盐酸再生率为95~99%，本发明为电炉炼锌炉底渣的高值化利用提供了一条新途径，该方法绿色、环保、节能效果显著，产业化应用前景较好。
894
0

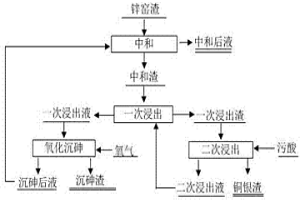

本发明涉及一种湿法炼锌窑渣与污酸联合处理的方法，属于冶金化工技术领域。首先将锌窑渣和沉砷后液进行中和处理，过滤得到的中和渣和中和后液，中和后液送往污水处理车间处理；中和渣与二次浸出液进行一次浸出，过滤得到的一次浸出渣和一次浸出液；将一次浸出渣与污酸混合进行二次浸出，过滤得到二次浸出液和铜银渣，二次浸出液返回；将得到的一次浸出液通入氧气或者空气，进行氧化沉砷处理，过滤得到沉砷渣和沉砷后液，沉砷后液返回。本方法具有环保、经济、资源利用率高、“以废制废”等特点。
717
0
本发明公开一种用于硫代硫酸盐提金的复合材料的制备方法，属于湿法冶金、贵金属回收领域。本发明所述方法以氧化铝为原材料，通过反应制备出了一种高硬度复合氧化铝材料，该材料可作为吸附剂用于硫代硫酸盐提金方法中，对浸金贫液中的金，具有良好的吸附作用，可有效的富集溶液中的金；该材料的制备过程易于操作，所得材料的性能稳定，使用时工艺流程简单，在硫代硫酸盐提金方法中对金的回收效益明显，是一种绿色环保的吸附材料，在提金工艺中具有广阔的应用前景。
636
0
银包覆镍或铁芯复合电极丝的制造方法属于金属复合材料领域，具体涉及一种Ag包覆Ni或Fe芯复合线的制备方法，本发明提供了一种电弧喷射雾化制备银镍、银铁复合粉末用复合电极丝的制备方法。复合电极丝由银包覆镍或铁芯构成，复合丝中镍或铁芯质量百分含量为10-60%，余量为银。复合丝制备方法是将经真空熔化好的银液浇注于中心部位放有镍或铁芯棒的铸模中得到直径80-90毫米圆形复合铸坯，复合铸坯经热挤压成6-8毫米直径的棒材，然后将复合棒材再冷拉拔为直径1.5-3毫米规格的复合电极丝。本发明有效克服了现有银镍、银铁粉末冶金电接触材料制备过程中、化学共沉淀法和机械混粉法制备银镍、银铁混合粉末存在的缺点。
997
0

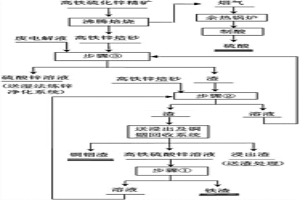

本发明属于湿法冶金技术领域，涉及一种高铁硫化锌精矿湿法炼锌过程除铁方法，特别是涉及一种高铁锌精矿湿法炼锌过程沉铁工艺。采用三段组合式除铁工艺，①将高铁锌精矿湿法炼锌产出的含铁25~40g/L的高铁硫酸锌溶液经过氧压水热沉淀结晶三氧化二铁，得到含铁4~7g/L的硫酸锌溶液。②将上一步骤含铁硫酸锌溶液经过常压反应沉淀水合三氧化二铁，得到含铁0.2~1g/L的硫酸锌溶液。③将上一步骤含铁硫酸锌溶液经过反应釜沉淀聚合氢氧化铁，得到满足湿法炼锌电解要求的含铁小于20mg/L硫酸锌溶液。本发明可同时去除系统中的氟、氯等离子，解决了高铁硫酸锌溶液锌铁分离的问题，提高有价金属回收率和资源综合利用率，避免废渣排放，减少环境污染。
957
0

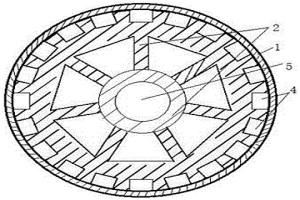

本发明涉及一种炉膛底部供热的旋转射流氧枪及其应用方法，属于冶金工业生产技术领域。该旋转射流氧枪包括栏栅网格层，栏栅网格层安装到氧枪枪体的氧枪枪口上，栏栅网格层包括中间位置与氧枪枪口相通的氧喷口、均匀设置在氧喷口周围的三角形气体出口、圆边上设有与氧枪枪体水冷通道相通的水冷通道出口以及空余位置处设有的倾斜网格形成的枪口栏栅。该炉膛底部供热的是在该氧枪枪口加装栏栅网格层，使得分割出的旋转射流流动迹线更为分散，流速达到充分搅动熔池的目的；本方法在充分利用氧气与矿料中的硫化物进行化学反应放出热量，同时气体射流形成气泡带动熔体向上运动的同时，提供一种横向的左右摇摆动力。
740
0
本发明涉及一种高砷锑合金真空蒸馏脱砷的方法，属于有色冶金技术领域。将高砷锑合金装入真空蒸馏炉内坩埚中，坩埚上端设有砷收集器，密封真空蒸馏炉后接通冷却水；启动真空系统，待炉内压力为1～100Pa时，开启加热系统，当温度达到600～1000℃时保温0.5～4h，然后停止加热，保持真空自然冷却，冷却结束后在坩埚内得到粗锑合金，在砷收集器中得到粗砷合金。本发明提供一种工艺简单，原料利用率高，环境友好的高砷锑合金真空蒸馏脱砷方法。
754
0
本发明提供了一种3D打印用铂或铂铑合金球形粉及其制备方法和应用，属于粉末冶金技术领域。本发明将金属棒在无坩埚电极感应气雾化制粉设备中进行雾化制粉，通过控制雾化制粉的各项工艺参数，制备得到的球形粉末具有流动性好、含氧量低、球形度高、不易空心和球形粉末粒度均匀的优点，实现了高球形度的铂及铂铑合金粉末在3D打印技术中的应用，解决了铂及铂铑合金材料在3D打印技术运用中原料限制问题，同时实现了产品质量稳定性的规模化生产，方法简便可行。
用于金属矿与伴生脉石分离的重选介质材料及其使用方法，属矿物的重选技术领域。将湿法冶金赤泥、或粘土、或红铁矿的选矿尾泥研磨过筛，经2～6次逐步加大磁场强度的磁选，再将各次磁选出的含铁磁性物质的材料重选，将重选呈现的材料分布带4～10等分，分别接出，如此经多次重选，最后得到本发明重选介质材料。使用时，先通过试验确定重选介质材料中适合使用的具体规格，再将该介质材料与待选矿浆混合后加入重选设备，将重选形成的三个分布带分别接出，再分别对接出物进行一次磁选以回收介质材料，就得到金属精矿。能显著提高金属矿物的回收率，使重选能达到浮选的回收率指标，从而避免浮选药剂对环境的污染，拓展重选应用范围。
953
0
本发明公开一种WCP/高锰钢基复合耐磨衬板及其制备方法，属于复合材料领域。本发明所述衬板包括嵌体和基体，嵌体为WCP/高锰钢复合材料，基体为贝马复相钢，通过拼接的方式使嵌体之间形成相应的空间结构。采用粉末冶金的方法制备嵌体，通过拼接的方式使嵌体之间形成相应的空间结构；采用常规砂型或消失模铸造以及后续热处理得到具有空间结构的WCP/高锰钢基复合耐磨衬板粗坯，最后将粗坯进行热等静压致密化处理即可得到具有优异性能的空间构型WCP/高锰钢基复合耐磨衬板。本发明所述方法非常有效的解决铸造产生的气孔、缩孔等缺陷，同时采用一定的空间结构促进材料本身的优势，提高衬板抗冲击性、耐磨性、适宜高中低不同的冲击载荷。
中空纳米立方NiCo2O4双金属氧化物材料及制备方法，属于冶金粉末材料及制备。本发明材料为直径500nm的中空纳米十字形立方体，可逆容量最高为1160mAh/g，循环100次≥1060mAh/g，比容量保持在84％，性能稳定。制备是以溶解于高纯水和乙醇的PVP溶液为溶剂，NiCl2·6H2O，CoCl2·6H2O为金属源，在适宜温度下利用S2O32+选择性侵蚀自制的Cu2O纳米立方模板，最终生成中空纳米立方结构NiCo2O4双金属氧化物。该制备工艺简单、成本低、具有工业化前景。
1086
0
本发明属于一种对难选冶共生矿的生物化工和化工冶金技术，具体涉及对含铁、锰均小于20wt%的难选冶共生贫矿传进行综合处理的方法。本发明工艺步骤为：还原剂为含纤维素的植物废料，活性剂为石灰石，铁锰共生贫矿含铁、锰均小于20wt%,分别破碎，按完全反应计算量配料均混，加热进行还原反应，得到磁性的Fe3O4、Fe0和可酸溶的MnO，磁选分离得出含铁＞60wt%的铁精矿和富锰尾矿，富锰尾矿经硫酸或盐酸浸取、净化、浓缩、结晶，直接制得硫酸锰或四水氯化锰、无水氯化锰产品；转化制取碳酸锰，二氧化锰，一氧化锰等锰化工产品。本发明工艺简单易行，成本低，回收率高，可较好地解决铁锰难选冶共生贫矿的资源利用问题。
911
0
本发明公开了新型高强耐磨耐蚀铝合金材料及其制备方法,属于金属材料领域。其合金成份(重量%)为Si1.0-50.0、Fe0.5-10.0、Cu0.1-5.0、Mg0.01-5.0、La0.01-3.0,Ce0.01-3.0,余量为Al。其制备方法为:先将Al、Si、Fe、Cu、Mg、La、Ce单质金属按合金化学成份设计要求配制好,在喷射成形设备上真空喷射沉积为AlSiFeCuMgLaCe合金圆形锭坯。将所得到的合金锭坯,进行挤压、锻造、车制等成形机械加工,零件具体形状有:活塞、连杆、缸套、气门、齿轮、叶轮等,可广泛应用于汽车、机械、冶金、电气等行业。明显提高了铝合金的综合性能。
1006
0
本发明提供一种氯磷灰石多孔材料，原材料包括氯磷灰石基体材料、增强剂SiO2和ZnO2、及造孔剂，以粉末冶金方法成型、烧结制备得到；其中氯磷灰石基体材料由含氯化钠的羟基磷灰石在高温下分解、反应得到，所述含氯化钠的羟基磷灰石由CaCl2溶液、Na3PO4溶液、氨水共沉积法生成。本发明提供的氯磷灰石多孔材料，具有高孔隙率和高强度的特性，且表面活性高。本发明还提供一种氯磷灰石多孔材料的制备方法。
932
0
本发明涉及一种红土镍矿中镍的高温氯化挥发和烟气中氯化镍的收集处理的方法,属有色金属冶金领域。本发明工艺过程为:将红土镍矿破碎,加入碳质还原剂,再加入氯化剂水溶液,混合均匀,制成球团;干燥球团,高温炉内升温到氯化镍的挥发温度,使氯化镍进入烟气,用水洗涤、吸收和溶解烟气中的氯化物,得到含氯化镍的溶液;加碱中和氯化镍溶液,得到氢氧化镍固体和氯化物废液,固体氢氧化镍作为生产镍产品的原料,氯化物废液补充氯化物后作为氯化剂返回使用。本发明的工艺简单,可将红土镍矿中的镍和铁、镁、硅有效分离,镍回收率可高达80%以上,生产效率高,氯化剂可循环使用,成本低;无废水排放,对环境无污染。
中冶有色为您提供最新的云南有色金属火法冶金技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年12月27日 ~ 29日
2025年01月03日 ~ 05日
2025年01月03日 ~ 05日
2025年01月03日 ~ 05日
2025年04月27日 ~ 29日
