江苏无锡有色金属冶金技术理论与应用

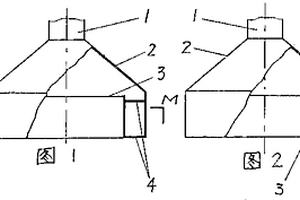

差速补偿罩 686

 0

差速补偿罩,属于烟气治理装置。本实用新型的差速补偿罩是由内罩、外罩两层罩组成,罩顶为伞形,下伸部分为内、外两层罩。内罩捕集中心烟柱烟气,外罩捕集四周游散烟气,本实用新型利用烟气的上升热动力,将不同流速的烟气分别吸入内、外罩内,有效地改善了冶金生产的工作环境。

中间包用烘烤器燃气烧嘴装置 715

 0

本实用新型公开了一种中间包用烘烤器燃气烧嘴装置，涉及冶金辅助设备技术领域，包括输气管、天然气输送管、空气输送管、混合箱、隔离板、煤气输送管、空心轮、第一传动轴、活动滑块、封闭塞、射焰口、挡焰板、定位块、卡合滑块和压紧弹簧。本实用通过设置第一传动轴、第一传动齿轮、封闭塞和空心轮起到了自由调节燃气与空气混合比例的作用，可使空气与燃气进行充分的反应，避免了燃烧不充分或空气被浪费的情况发生，降低了使用成本，提高了经济效益，还通过设置卡合滑块、压紧弹簧和定位块起到了方便进行更换安装的作用，解决了传统装置射焰口损坏时只能整体更换的问题，降低了操作人员的工作强度，省时省力，使用效果较佳。

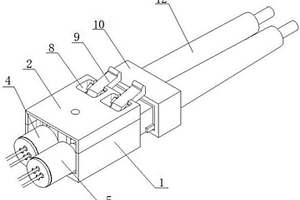

带中间隔板的双路LC型光模块 1058

 0

本实用新型公开了带中间隔板的双路LC型光模块，包括安装底座和外壳，所述安装底座的内部开设有安装槽，所述安装槽的内部活动连接有探测圆管，所述探测圆管的一侧活动连接有发射圆管，所述安装底座的顶部固定连接有定位块，所述定位块的表面活动连接有中间隔板，所述安装底座的底部螺纹连接有固定螺栓，所述安装底座的表面通过固定螺栓活动连接有外壳。该带中间隔板的双路LC型光模块，通过中间隔板的设置，可以使该装置把LC型标准光纤连接口分割成上、中、下完全开放的三部分，从而可以很方便的用CNC加工工艺得到完整的LC型光模块光纤接口，不必局限于锌合金压铸、粉末冶金工艺，使该装置不再需要昂贵的压铸模具。

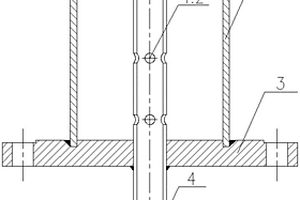

喷吹罐的流化装置 1204

 0

本实用新型涉及一种喷吹罐的流化装置，属于冶金行业炼铁喷煤生产设备技术领域。包括流化板、两端敞口的收集桶和进气管，所述流化板盖合于收集桶一端，所述收集桶另一端盖合第一法兰；所述进气管一端设有密封盖，所述进气管另一端为进气口，所述进气管周壁上开设出气口，所述进气管一端穿设第一法兰，使得进气管的出气口设于收集桶内、进气管的进气口露于收集桶外。所述出气口设有多个，多个所述出气口环向均匀间隔设置。本申请不仅提高了进气均匀性，而且减轻了充压氮气对流化板的压力，延长了流化板的使用寿命。

混铁炉兑铁、出铁口捕集罩 991

 0

本实用新型涉及一种混铁炉兑铁、出铁口捕集罩，包括兑铁钢包、混铁炉和出铁钢包，其特征是：所述混铁炉上方的兑铁钢包处设有顶吸罩，顶吸罩连接第一捕风管；所述顶吸罩的两侧分别设有捕吸口，捕吸口通过风管与引风机连接，引风机通过管道连接除尘风管；所述出铁钢包上方设有出铁顶侧吸罩，出铁顶侧吸罩连接第二捕风管。本实用新型所述混铁炉兑铁、出铁口捕集罩替代屋顶罩，捕集烟尘距离大为缩短，提高了捕集效率；当大流量烟尘发生逃逸，烟尘上升到兑铁侧封板顶端时被两侧的捕吸口二次捕捉；出铁时由出铁顶侧吸罩捕集烟尘；出铁侧封板堵截烟尘扩散，提高捕集效能，同时又不影响冶金工艺操作。

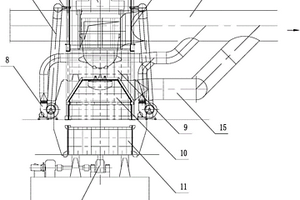

纵向前进料式中频炉烟气捕集装置 670

 0

本实用新型涉及一种纵向前进料式中频炉烟气捕集装置,用于冶金领域的烟气捕集。所述装置包含有集烟罩(1)、加料车(3)、排烟管(4)、排烟总管(5)、支架(6)和旋转接头(10),所述集烟罩(1)的前侧面和后侧面分别设置有前侧挡板(11)和支撑架(12),所述前侧挡板(11)上连接有一对接平台(13),所述对接平台(13)上架设有对接导轨(14),所述支架(6)前方设置有一加料平台(61),所述加料平台(61)上架设有两条平行的加料车导轨(62),所述加料车导轨(62)与对接导轨(14)相匹配,所述加料车(3)架设于加料车导轨(62)上。本实用新型纵向前进料式中频炉烟气捕集装置,加料速度快且生产效率高。

制备高纯超细镍(钴)粉氢还原专用炉 842

 0

本实用新型公开了的制备高纯超细镍或钴粉的氢还原专用炉全自动连续推舟粉末冶金还原炉,针对传统四管炉的缺陷,根据高纯超细镍或钴粉的氢还原的特点,采用进料前预热、双重动密封炉门,氢气逆流还原,出炉后水逆流冷却马弗管,充氮气保护,三管炉设计,合理截面积、长度和排列、不仅生产出的粉末质量好,而且比传统炉型节电30%以上、节氢气35%左右,产量提高20%以上。

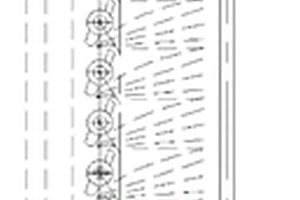

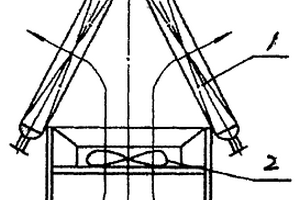

空气冷凝器 1141

 0

本实用新型公开一种空气冷凝器,具体说是以环境空气作为冷却介质、并用该冷却介质掠过翅片管束、使翅片管内的工业热流体冷却或冷凝的空气冷凝器,适用于石化、电力、冶金、能源和食品加工等部门。它含有支架,支架上有管束单元。所说管束单元为板状,其一面有风机,其含有边框,边框内有若干翅片管。该若干翅片管呈相互平行状等间距布置,它们的两端均穿过相应边框,它们的同一端边框外侧有气体分配管。所说气体分配管与相应边框相平行,其一端呈封闭状,其另一端呈敞口状,若干翅片管均与其内腔相连通。采用这种空气冷凝器,不仅可减少设备投资、降低生产成本,还可避免水资源的浪费。

便于安装连铸机扇形段的导轨结构 1110

 0

本实用新型涉及一种便于安装连铸机扇形段的导轨结构，属于冶金设备安装技术领域。包括两相对布置的轨道，形成导轨本体，所述导轨本体上设有连铸机扇形段，所述连铸机扇形段上设有多个扇形段导轮，所述扇形段导轮与导轨本体相配合，使得所述连铸机扇形段能够沿着导轨本体移动；所述轨道上分别设有向外凸出的凸台，所述轨道上开设凹槽，且所述凹槽延伸至凸台，所述凹槽内分别设有垫板，使得所述扇形段导轮能够在导轨本体内平滑滚动。本申请不仅结构简单，操作便捷，而且避免了不规律沉降带来的装配误差，使得扇形段能够顺利滑至预定位置，提高了工作效率。

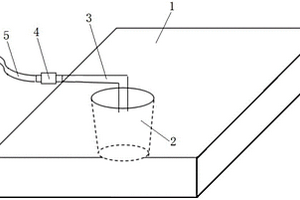

带透气功能的中间包盖板 791

 0

本实用新型涉及一种带透气功能的中间包盖板，属于冶金生产连铸技术领域。包括盖板本体，所述盖板本体上设有预留孔，所述预留孔内设置透气芯，所述透气芯上设有输气管路，所述输气管路一端贯穿透气芯，使得输气管路与中间包内腔连通；所述输气管路另一端通过快接接头与供气管路连通，所述供气管路内的惰性气体经输气管路流至中间包内腔，使得中间包内的空气经透气芯排出；所述供气管路上设有流量控制阀。本申请不仅结构简单，安装便捷，降低了工作难度，节省安装时间；且能够快速将中间包内的空气排出，降低了开浇炉钢水氧化程度。

连铸保护渣均匀布料装置 795

 0

本实用新型涉及一种连铸保护渣均匀布料装置，属于冶金连铸生产技术领域。包括若干个均匀间隔设置的叶片单元和用于驱动叶片单元翻转的驱动机构，若干个所述叶片单元分别与推杆一端固定连接，所述推杆均匀间隔铰接于驱动机构上，驱动机构推动推杆绕着铰接点旋转，推杆分别带动叶片单元同步旋转，使得相邻叶片单元之间分别出现间隙而实现料箱出料或相邻叶片单元首尾相接而实现料箱关闭。所述叶片单元包括转轴、叶片罩和叶片，所述叶片固定于叶片罩上，所述叶片罩固定于转轴上，所述叶片罩与推杆一端固定连接。本申请不仅实现了保护渣出料的均匀性，而且结构简单，操作便捷。

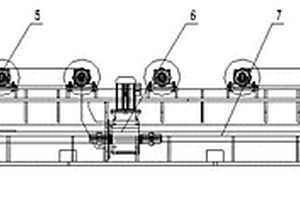

紧凑型板坯旋转台 1127

 0

本实用新型涉及一种紧凑型板坯旋转台，属于钢铁冶金技术领域。包括机架和回转支承，所述回转支承设于机架上方，所述回转支承底部设有下连接板，所述下连接板与机架固定连接；所述下连接板与回转支承的内圈固定连接，所述回转支承顶部设有上连接板，所述上连接板与回转支承的外圈固定连接，所述回转支承与小齿轮相互啮合，所述小齿轮固定于电机的输出轴上，所述上连接板上设置用于放置板坯的盖板组件，所述盖板组件底部环向设有若干滚轮，所述机架上设有环形导轨，若干所述滚轮设于环向导轨上。本申请不仅结构紧凑，占地小；而且降低了作业人员的劳动强度，提高工作效率，保证了作业人员的人身安全。

JDBW系列集电器 705

 0

本实用新型公开的一种JDBW系列集电器，涉及输电设备领域，包括壳体，所述壳体包括第一壳体和第二壳体，所述第一壳体的内表面设置有一组上下排列的固定凸点，对应的所述第二壳体的内表面设置有一组上下排列的通孔，所述固定凸点位置与所述通孔位置平行对称；所述电刷呈“n”形，所述电刷的前端伸出所述通孔；弹簧分别与所述固定凸点和所述电刷的尾部垂直连接；铜导线的一端分别与所述电刷的尾部焊接，另一端穿过所述第一壳体的表面设置的线孔与线圈压片焊接。本实用新型结构简单，加工成本低，使用安全，能适应多种输电轨道，电刷采用高温、高压粉末冶金压铸增加了整体产品的使用寿命。

可控集中自动升降装置 1098

 0

本实用新型涉及一种可控集中自动升降装置，属于冶金机械技术领域。它包括固定底座（1）和活动底座（2），固定底座（1）的前后两端均设置有两个螺柱（4），两个螺柱（4）上分别套装有从动链轮I（10）和从动链轮II（12），活动底座（2）底部固定设置有两个齿轮箱（5）和电机减速机（6），电机减速机（6）的输出端连接有驱动轴（7），驱动轴（7）与两个齿轮箱（5）的输入端相连接，两个齿轮箱（5）的输出端均连接有主动链轮（14），主动链轮（14）分别通过链条与从动链轮I（12）和从动链轮II（14）相连接。本实用新型一种可控集中自动升降装置，它可根据管坯的外径高效、精准、自动地调节管坯的中心高度，从而适应刀具的位置。

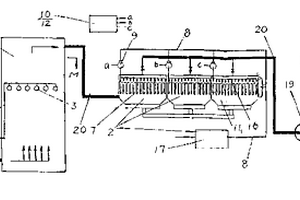

喷雾式冷却除尘系统 964

 0

本实用新型涉及一种喷雾式冷却除尘系统,用于冶金、暖通、废气治理等行业,属于烟气治理装置技术领域。其主要采用喷头、冷却液管道、冷却阀、喷头控制器等连接组成;其中布袋式除尘器由多个滤气布袋、压缩空气管道、脉冲阀、脉冲阀控制器、除尘仓等组成。喷头控制器控制其冷却液的喷雾时间与流量,保证通过喷雾冷却塔的烟气温度由高温烟气温度降至≤130℃、湿度≤10%RH。本实用新型将喷雾冷却塔与布袋式除尘器组合一体使用,通过喷头的不同位置组合及对喷雾流量的控制,将高温烟气温度降至130℃以下,避免烟气蜕变为有毒气体二恶英,同时烟气进入布袋式除尘器后不再结露板结或烧毁布袋,保证除尘工艺工程的平稳顺利进行,有效提高了烟气治理效率。

单抱闸电极压放装置 902

 0

本实用新型公开了一种单抱闸电极压放装置，属于冶金设备领域，该装置由一个抱闸以及可使抱闸上下移动的压放油缸组成，抱闸包括闸环体、安装于闸环体内的水平油缸、以及和水平油缸连接用于紧固电极的闸瓦。本实用新型优化了现有的装置配置，在减少装置组件的同时完全维持了装置的压放功能，简化了结构，降低了将近一半的成本。

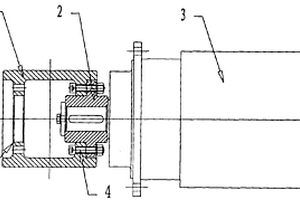

小棒冷床上钢装置辊子 751

 0

本实用新型涉及一种小棒冷床上钢装置辊子,属于冶金机械技术领域。它包括辊筒(1)和电机(3),所述辊筒(1)两端均设置有一轴套安装座(11),其中一轴套安装座(11)内用联接螺栓(4)安装有一过渡轴套(2),过渡轴套(2)与电机(3)输出轴相连。本实用新型把辊筒两端做成相同的结构,这样一端磨损以后,换上另一端继续使用,充分提高了辊筒的利用率,过渡轴套主要是连接辊筒和电机的作用。这种结构形式成本较低、拆卸方便、互换性强、结构紧凑,大大增加了电机高速旋转的稳定性,延长了电机的使用寿命。

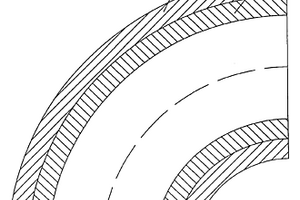

90°弯头管件 969

 0

本实用新型涉及一种90°弯头管件,广泛应用于石油、化工、电力、船舶、冶金、机械、纺织、食品、建筑等行业输送介质。所述管件由外管(1)和内衬管(2)复合而成,所述外管(1)材质为15CrMoR,内衬管(2)材质为00Cr19Ni10。本实用新型90°弯头管件既具有高强度、高耐压性能,又具有耐腐蚀、耐高温性能。

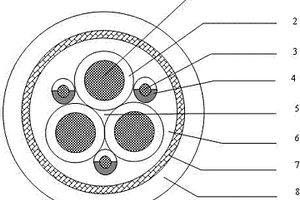

港机拖令系统变频驱动用电缆 1077

 0

本实用新型公开了一种港机拖令系统变频驱动用电缆，其包括位于电缆本体内相互绞合在一起的动力线芯和地线芯，其中动力线芯包括导体以及挤包在导体外的动力线芯绝缘；地线芯包括地线芯导体以及挤包在地线芯导体外的地线芯绝缘；在绞合后的动力线芯和地线芯间隙中设有填充，在绞合后的动力线芯和地线芯外依次设有内护套、金属编织屏蔽和外护套。本实用新型将地线导体均等分为3部分与主线导体构成3+3的对称结构，使得此电缆不但具有较强的耐电压冲击性，能经受变频式的脉冲电压，而且具有良好的屏蔽性，可有效消除电磁干扰，降低变频电机噪音，保证系统稳定运行。该电缆产品可广泛应用于港口、冶金、建筑等行业。

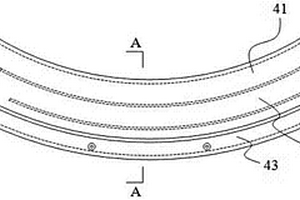

电极把持器底环 1118

 0

本实用新型公开了一种电极把持器底环，属于冶金领域装置的零件，包括上下组合在一起的密封层和水冷底环，密封层安装在水冷保护套和压力环下面，水冷底环内腔用不锈钢隔板隔离形成冷却水路。本实用新型通过添加密封层可延缓压力环因老化发生的泄漏问题，优化的水冷底环水路分布更合理，取代了原铸造底部环冷却水路靠去砂后而成型，降低了底部环的使用温度，使底部环在工程应用中的效果更加优良。

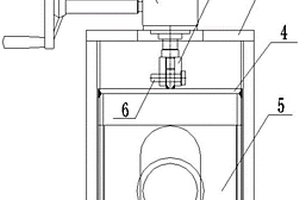

圆钢精整线分钢仪固定装置 963

 0

本实用新型涉及一种圆钢精整线分钢仪固定装置，属于冶金制造技术领域。包括固定座，所述固定座内设有安装盒，所述安装盒内设置分钢仪，所述固定座顶部设有升降机构，所述升降机构穿设固定座且与安装盒固定连接，所述升降机构驱动安装盒在固定座内作升降运动，带动分钢仪同步作升降运动。所述升降机构为螺旋升降机，所述螺旋升降机的输出丝杠上设置耳板，所述安装盒顶部设置吊耳，所述耳板与吊耳通过固定销固定连接。所述安装盒进口侧面设置挡护板，所述挡护板上开设过钢孔，所述过钢孔中心与分钢仪的内孔中心相对应，圆钢经所述过钢孔后进入分钢仪内孔进行检测。本申请结构简单，操作便捷，避免了弯曲的圆钢头部撞击分钢仪，降低了备件成本。

烧结机平料装置 982

 0

本实用新型涉及冶金技术领域，且公开了烧结机平料装置，包括四个底座，四个所述底座之间固定连接有支撑板，左侧的所述底座的右侧固定连接有进料管，所述进料管的底部贯穿并延伸至支撑板的底部，所述支撑板的底部固定连接有两个连接杆，两个所述连接杆左侧的底部固定连接有过滤板，所述过滤板的底部开设有等距离排列的矩形孔。该实用新型，通过支撑板的底部固定连接有过滤板，对原料中的块状杂质进行过滤，通过第一电机带动圆板和刮料板旋转，使烧结机平台边缘处的原料能够填充便于平料后的烧结，解决了烧结机平台边缘处原料较少，不利于烧结，原料中含有块状杂质，可能会卡在平料板前面导致原料拉花的情况。

带活动侧翼扒渣头装置的扒渣机 1092

 0

本实用新型涉及一种带活动侧翼扒渣头装置的扒渣机，属于冶金行业冶炼辅助设备技术领域。主要包括扒渣臂、带活动侧翼的扒渣头总成、驱动装置，所述带活动侧翼的扒渣头总成固定设置在所述扒渣臂前端，所述带活动侧翼的扒渣头总成包括若干子扒渣头，每个子扒渣头独立固定有扒渣板，若干子扒渣头包括固定子扒渣头和活动侧翼子扒渣头，所述活动侧翼子扒渣头能够相对固定子扒渣头旋转收拢和展开以调整由若干扒渣板构成的扒渣作业面积的大小。在铁/钢扒渣过程中增加扒渣板实际工作时的经过面积，增加单次扒渣收集和扒除的浮渣量，提高扒渣工作效率，降低扒渣操作时间，降低由于扒渣引起对铁/钢水质量的影响。

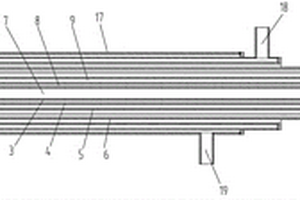

水平加料电炉专用集束氧燃枪 992

 0

一种水平加料电炉专用集束氧燃枪，涉及冶金炼钢技术领域，包括枪身、安装于枪身前端的喷头，其特征在于，所述枪身包括由内至外依次同轴套设的中心管、第二层管、第三层管和第四层管，所述中心管设为氧气通道，中心管与第二层管之间形成燃气通道，第二层管与第三层管之间形成环氧通道，第三层管和第四层管之间形成冷却水通道；所述氧气通道、燃气通道和环氧通道分别通入喷头内的中心主氧孔、燃气槽孔和环氧槽孔，所述喷头为口朝外的碗口式结构。本实用新型具有穿透力高、使用寿命长、燃烧率高的优点，可提升并满足水平加料电炉炼钢节电、降耗、增产的要求。

转炉烟气湿式净化除尘装置 1137

 0

本实用新型属于冶金行业炼钢氧气顶吹转炉烟气湿式净化设施技术领域，具体涉及一种转炉烟气湿式净化除尘装置。该转炉烟气湿式净化除尘装置，包括降温净化塔和旋流脱水塔，所述降温净化塔通过连通管道与旋流脱水塔连通，所述降温净化塔位于连通管道连通处、连通管道内和旋流脱水塔上分别设有多个复合声波团聚器，旋流脱水塔内位于连通管道连通处设有湿旋脱水器，旋流脱水塔内位于烟气出口与湿旋脱水器之间设有1‑3层脱水除雾器，位于湿旋脱水器一侧的脱水除雾器与湿旋脱水器之间设有清洗喷淋装置。其有益效果是：采用复合声波团聚器对微细颗粒物及水滴进行团聚，结合后续的脱水、除雾设施进行脱出，可以有效提高系统除尘以及除雾效率。

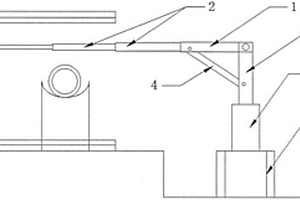

便捷式钢包透气芯更换装置 1079

 0

本实用新型涉及一种便捷式钢包透气芯更换装置，属于及冶金设备工具技术领域。主要包括臂杆、水平杆组件、提升杆、桩腿和固定座，所述桩腿上设有固定座，所述固定座内设有液压缸，所述提升杆一端与液压缸中的活塞杆连接，与固定座实现上下往复运动，所述提升杆另一端连铰接有水平布置的臂杆，所述臂杆内设有液压缸，所述水平杆组件与液压缸中的活塞杆连接，实现左右往复运动。一种便捷式钢包透气芯更换装置，可以稳定、方便、快速更换透气芯，提高了钢包的热周转率，降低出钢温降。

滚动式支座 861

 0

本实用新型涉及一种滚动式支座，包括底座，其特征是：在所述底座的两端分别设置滑轨，滑轨上滑动设置滑块，在底座两端的滑块之间转动连接滚杠，滚杠上支撑矩形管道。在所述底座两端的滑块之间连接拉杆。在所述底座上设置安装孔。本实用新型具有以下优点：本实用新型主要应用在冶金行业除尘系统中系统管网支架顶端，在支座上安装矩形管道，在管道在受到外力时能够在支座上做小范围活动，从而可有效缓解管道因受外力而产生的变形。

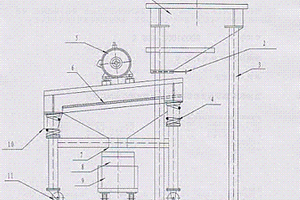

密封式铁合金粒度检测筛 688

 0

本实用新型涉及一种密封式铁合金粒度检测筛,用于冶金用块状铁合金粒度的筛分。包括料斗(1)和密封式筛体(6),料斗(1)安装在支架(3)顶部,且料斗(1)置于密封式筛体(6)上方,料斗(1)底部设置有进料插板(2),密封式筛体(6)顶部固定安装有一震动电机(5),密封式筛体(6)底部通过避震器(4)安装在轮脚(11)上,密封式筛体(6)底部中间设置有一粉屑出料口(7),粉屑出料口(7)下方设置有一屑盛积桶(8),屑盛积桶(8)置于一轮推车(9)上,密封式筛体(6)底部一边设置有一出料口(10)。本实用新型工作效率高、劳动强度小和无粉尘污染。

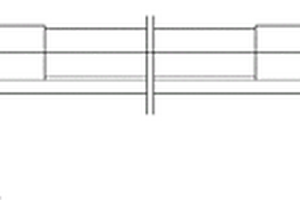

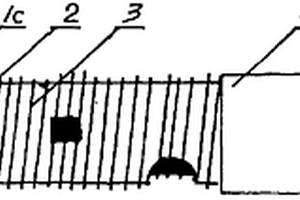

特种超长电热带 820

 0

本实用新型公开了一种电热带,这种电热带包括并排挤压在内绝缘护套内的三根导电芯线,以及均匀绕在其上并分段穿过内绝缘护套与导电芯线相焊接的电热丝,然后依次在电热丝上挤压有绝缘护套和编织金属网套。其特点是本实用新型在运行时,三根导电芯线分别与660伏或1140伏电源电压的三根火线相接,内、外绝缘护套的厚度分别为0.5～0.8mm和0.8～1.0mm。本实用新型可广泛用于石油、化工、电力、冶金等行业长输管线的防冻、防凝和保温。

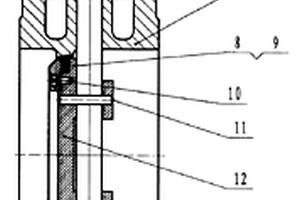

三偏心多层次密封蝶阀 1124

 0

本实用新型涉及一种三偏心多层次密封蝶阀,具体地说是用于石油、化工、冶金、电力、食品、医药、给排水、气体输送等不同介质的管路上作调节流量、截断或接通流体的最佳装置。特征是在蝶板的上下台阶上分别设置多层次密封圈组件,用压板压住。所述的蝶板制成倾斜的锥形。本实用新型蝶板密封圈为硬软叠层,具有硬软双重密封,无论在低温还是高温工况下,均具有良好的密封性能;由于采用三偏心结构,阀座与蝶板几乎无磨擦,不仅消除了在阀门启闭中密封件和两座之间的所有接触磨擦,从而增加了使用寿命,密封性能,达到零泄漏;启闭力矩小、操作灵活、省力节能,使用寿命较长;耐高温、耐高压、耐腐蚀使用范围广。
