由振动电机提供激振力的振动筛装置 922

 0

本实用新型属于固体物料筛选技术领域，具体涉及一种由振动电机提供激振力的振动筛装置，包括：筛箱、振动电机、筛网、弹簧座和弹簧，其中筛箱尾端连接有用来提供激振力的振动电机，筛箱两外侧壁通过弹簧座连接，筛箱内底部设有筛网；筛箱由侧箱板、底箱板、筛槽板、顶丝和弹簧压座五个构件构成一体式构件；筛网由筛子和筛网压板构成；弹簧座由底座和护套构成。本实用新型的筛网可以制式化流水生产，且可根据需求设计筛网网度。本实用新型取材广泛，可根据需要进行设计加工，具有较大的推广前景。

垃圾焚烧炉烟道附着物厚度检测装置 932

 0

本实用新型属于烟道检测技术领域，具体的说是一种垃圾焚烧炉烟道附着物厚度检测装置，包括固定座和滑动套；所述固定座顶部中心位置处开设有第一通槽；所述第一通槽侧壁上开设有一对对称的滑动槽；所述滑动套外侧壁两侧均开设有一组第一卡位槽；所述固定座通过卡位组件将滑动套卡住，同时卡在烟道内壁上；所述固定座内设有限位组件；所述固定座通过限位组件限制卡位组件在滑动槽内滑动；所述滑动套内部转动连接有第一转动杆；所述滑动套底部固接有测量座；本实用新型提供一种垃圾焚烧炉烟道附着物厚度检测装置，以方便对烟道较深部位附着物进行测量，同时也提高了测量的精准性。

可余热回收利用的垃圾焚烧锅炉 460

 0

本实用新型公开了一种可余热回收利用的垃圾焚烧锅炉，包括支架、燃烧器以及布袋除尘器，支架一侧的外壁上固定有焚烧炉，焚烧炉的顶端安装有锥形排烟筒，布袋除尘器顶端的一侧安装有保温箱，保温箱的内部安装有排烟箱，且排烟箱的内部固定有储液盘管，锥形排烟筒的顶端安装有第一排烟管,第一排烟管的一端与排烟箱的一端相互导通，排烟箱的另一端安装有第二排烟管,第二排烟管的一端与布袋除尘器的进气口相互连接。本实用新型不仅实现锅炉烟气余热的回收利用功能，提高锅炉的环保节能性能，还可主动清理炉体内壁上的积碳，无需工作人员后期清理维护，保证锅炉处于合适的焚烧效益状态。

高效除尘的废气处理设备 871

 0

本实用新型公开了一种高效除尘的废气处理设备，包括底座，所述底座的上端面固定连接有箱体，所述箱体的右侧侧壁上设有进气口，所述箱体的多个内壁之间共同固定连接有过滤网，所述过滤网的上端面与箱体的内顶部之间设有用于对废气进行限制的限制机构，所述箱体的内设有用于对废气进行净化的净化机构，所述底座内设有用于对净化机构进行持续供料的供料机构。本实用新型通过与圆盘上多个雾化喷头的配合下，对废气进行充分的净化处理，提高净化效率，避免废气净化不完全就排放至空气内，对人体健康造成影响，再通过管体内活性炭吸附层与紫外线灯的设置，对处理后的废气进行二次处理，从而进一步的提高废气净化的效果。

露天矿电铲自润滑铜套 1041

 0

本实用新型涉及矿山电铲技术领域，具体为一种露天矿电铲自润滑铜套，包括有铜套，套筒壁上设有镶嵌孔，镶嵌孔内镶嵌有石墨柱，铜套外壁上设有外槽，外槽上设有注油脂孔，所述的铜套内壁上设有油槽，注油脂孔连通油槽和外槽；本实用新型摒弃传统的电铲铜套结构方式，采用石墨基镶嵌的方式，铜套在承载载荷的同时，石墨基保持内部润滑，有效减少人工日常润滑工作量，有效减少润滑脂的使用量；改善滑动轴承润滑材料与润滑方式，实现减少电铲滑动轴承润滑维护次数，提升滑动轴承更换周期，为实现电铲远程操作岗位工与设备分离提供基础条件。

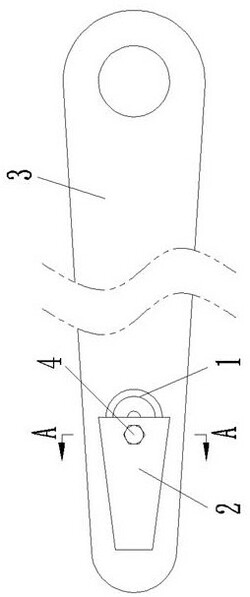

露天矿电铲拉门绳固定装置 447

 0

本实用新型涉及矿山电铲辅助设备技术领域，具体为一种露天矿电铲拉门绳固定装置，包括有拉门拐柄，拉门拐柄连接在电铲双斗杆上，拉门拐柄上焊接有锥套，锥套内插接有铁芯，拉门绳压装在铁芯外侧壁与锥套内侧壁之间。在使用时将拉门绳压入绳槽内,再将铁芯安装至锥套内，之后将螺栓紧固到位，将拉门绳穿入锥套与铁芯之间，向下拉拽拉门绳，把铁芯拉紧，即可完成安装，铁芯被拉门绳越拉越紧不会滑脱；更换拉门绳时，敲击铁芯下端，取出铁芯及拉门绳；本实用新型无需使用电焊作业，避免触电、灼烫等人身伤害事故，解决拉门绳检修时间长、检修效率低的问题，有效保证作业人员的人身安全，增强设备安全运行性能，提高设备生产效率。

金属矿山电铲提升机构用的钢丝绳连接组件 953

 0

一种金属矿山电铲提升机构用的钢丝绳连接组件，包括工作平台，所述工作平台的上表面固定连接有支撑架，支撑架的上表面固定连接有液压千斤顶，工作平台的上表面固定连接有支撑块，支撑块的上表面固定连接有顶紧套，顶紧套内设有绳卡套，绳卡套内设置有绳卡销子，所述支撑块的上表面固定连接有U形螺纹杆，U形螺纹杆的两端套接有同一个卡块，且U形螺纹杆的两端均活动连接有紧固螺母，所述支撑块的上表面固定连接有支撑轨。本实用新型使得绳卡销子在进入到绳卡套内时，可有效地保证绳卡销子处于绳卡套的中心位置，以防钢丝绳在受到拉力时会从绳卡套脱出，避免了安全事故和设备事故的发生。

连续起下钻钻机管具处理系统 1282

 0

本发明公开了一种连续起下钻钻机管具处理系统，包括安装在井架上的滑车轨道和滑车，滑车机架上安装有滑移顶升液压缸和滑动梁，滑车机架的顶端与提升片架的顶端相铰接，提升片架的底端与支撑滑移框架的前立柱顶端相铰接，连续旋转铁钻工和前开口动力卡瓦安装在支撑滑移框架内，支撑滑移框架的前立柱和滑动梁之间铰接有支撑杆；提升片架的中部安装有提升索头。在连续起下钻作业过程中，本发明中的连续旋转铁钻工和前开口动力卡瓦可按照管具作业需要与顶驱系统交替进出井口中心线位置，可实现对动态管柱的悬持以及对动态管具接头进行连续上扣、卸扣以及泥浆回收等作业过程的高效处理，大大提高了作业效率。

具有湿式除尘功能的潜孔钻机 306

 0

本实用新型公开了一种具有湿式除尘功能的潜孔钻机，包括水压力容器、主风管和过滤机构，所述水压力容器一侧外壁顶部安装有弧形固定架，且主风管固定在弧形固定架内壁，过滤机构包括固定在水压力容器一侧外壁底部的过滤壳体，主风管一侧外壁底部插接有第一连接管，第一连接管另一端延伸到过滤壳体内部。本实用新型通过设置有水压力容器、出水管上的喷水嘴，可以对钻机工作部位进行降尘工作，保证其能够长时间正常工作，提高了除尘效果，设置有通过设置有水压力容器内部滑动的塑料浮板，能够在钻机工作时发生震动，避免水压力容器内部的水发生晃动，从而提高了水喷出的充分性，提高了降尘效果，限位杆保证塑料浮板上下滑动的更加稳定。

用于回收废旧干电池的装置 388

 0

本实用新型属于废旧电池回收技术领域，尤其为一种用于回收废旧干电池的装置，包括回收箱、一号电池存储盒、五号电池存储盒、七号电池存储盒、干电池电量检测装置、电量显示屏和挂钩；回收箱内部通过隔板隔设成第一存储室、第二存储室和第三存储室，第一存储室、第二存储室和第三存储室内部通过限位滑槽分别设置有一号电池存储盒、五号电池存储盒、七号电池存储盒。本实用新型投塞干电池简单方便，且将不同的干电池分类，自动排列整齐，当电池装满时可以统一抽出并运走，并用新的储存室进行更换循环利用；通过电量显示屏的设计，能够对干电

自升式平台连续起下钻钻机 1019

 0

本发明涉及一种自升式平台连续起下钻钻机，包括安装在悬臂梁上的钻台和主钻井系统，从绞车引出的钻井钢丝绳绕过安装在主井架顶端的天车与游车连接，游车下端悬挂有顶驱，主井架的内部安装有连续起下钻系统和排管系统；连续起下钻系统包括滑车、提升片架、支撑滑移框架，连续旋转铁钻工和前开口动力卡瓦安装在支撑滑移框架内，支撑滑移框架的前立柱和滑车之间铰接有支撑杆；在连续起下钻作业过程中，本发明中的连续旋转铁钻工和前开口动力卡瓦可按照管具作业需要与顶驱系统交替进出井口中心线位置，可实现对动态管柱的悬持以及对动态管具接头进行连续上扣、卸扣以及泥浆回收等作业过程的高效处理，大大提高了作业效率，可靠性高。

钻机用单吊环保护装置 910

 0

本实用新型涉及石油钻机技术领，具体为一种钻机用单吊环保护装置，吊卡插销检测系统分别设在吊卡外侧，吊卡插销检测系统通过无线数据传输连接系统与综合控制系统电性连接，运行状态判断系统与综合控制系统电性连接，绞车接口控制系统与综合控制系统电性连接，综合控制系统与人机界面系统电性连接，本实用新型系统简洁、安装方便、保护全面，可全面适配市场上现有的交流、直流、数字、模拟的钻机电传动控制系统，适用性强，接口简单，且不影响司钻以往的正常操作习惯。本实用新型提供了一种在起、下钻绞车低位上提时，两个吊环未完全卡入吊卡，销子没有插到位时主动限制绞车扭矩输出，使其出力不足拉动带有钻具的吊卡从而起到保护作用的装置。

用于立轴岩心钻机提引系统的游动装置 563

 0

本实用新型公开了一种用于立轴岩心钻机提引系统的游动装置，包括水泵缸套、钻杆锁接手，所述水泵缸套为内部中空的筒状结构，两侧焊接有挂环，钻杆锁接手一端焊接有U形环，钢丝绳穿过U形环，钢丝绳两端分别与两个挂环连接。本实用新型的游动装置用于立轴岩心钻机提引系统，在升降钻具应用过程中，提引系统加装游动装置，可有效实现作业人员不登高在地面进行摘挂提引器，完成加减杆或倒杆作业，减少了作业辅助时间、作业人员劳动强度，防止高处作业安全风险。

钻孔取芯装置 720

 0

一种钻孔取芯装置，包括钻机和钻筒，所述钻筒连接于所述钻机底部，还包括：支撑所述钻机的升降机构；滑动连接于所述升降机构的滑杆；滑动连接于所述滑杆的支撑机构；以及用于限制所述支撑机构活动的锁止机构。本装置中的升降框侧壁固接的连接板，连接板螺接有固定套，钻机通过固定套固定于连接板从而使得钻机能够方便拆装从而更方便携带，更便于野外取芯工作；支撑板和锁止板能够快速折叠和展开，展开的支撑板和锁止板能够在支撑钻机时更稳定进行钻孔取芯作业，折叠后支撑板和锁止板具有更小的体积便于收纳，从而能够便于在野外移动整体装置，更适用于野外钻孔取芯作业。

金矿重选系统 575

 0

本实用新型属于金矿选矿技术领域，公开了一种金矿重选系统，包括振动给料机、带式输送机、球磨机、高频细筛、一段尼尔森选矿机、水力旋流器和二段尼尔森选矿机；其中，振动给料机通过带式输送机与球磨机相连；高频细筛给料端与球磨机相连，筛下与一段尼尔森选矿机相连；水力旋流器的给料口与一段尼尔森选矿机的排矿口相连，水力旋流器的溢流口与二段尼尔森选矿机的给矿口相连；水力旋流器的的沉沙口与球磨机相连。本实用新型工艺流程简单，磨矿、重选设备都为矿山生产常规设备，用一段磨矿代替两段磨矿极大的减少了设备投资费用，同时减少

可回收的合金粉末喷涂装置 1072

 0

本实用新型提供一种可回收的合金粉末喷涂装置，包括承载金属网板、微孔分选网板、回收盒、小型振动电机、纵向承托条以及高耐磨橡胶限位板，喷涂室内壁左右两侧对称安装有纵向承托条，纵向承托条上端面放置有承载金属网板，喷涂室内部下侧安装有微孔分选网板，微孔分选网板左右端面对称卡装有高耐磨橡胶限位板，微孔分选网板下端面中间位置装配有小型振动电机，微孔分选网板下方塞入有回收盒，该设计解决了原有喷涂装置不具备可回收能力的问题，本实用新型结构合理，具备分选回收能力，并且方便对静电粉末喷涂机使用高度进行调整，使用便捷性强。

主动抗冲击振动的箔片气膜密封结构 289

 0

本实用新型公开了一种主动抗冲击振动的箔片气膜密封结构，包括定子组件、转子组件，在密封腔体的一端可拆卸连接压紧端盖，还包括位于密封腔体内壁的若干分瓣式密封单元、位于分瓣式密封单元内径侧的弹性密封组件、安装在密封腔体内的主动控制组件；转子组件偏心安装于弹性密封组件内部，转子组件与弹性密封组件之间具有间隙；主动控制组件与分瓣式密封单元的外壁接触。本实用新型用于解决现有技术中高速旋转机械的轴端用柱面密封机组，在运行过程中存在被动控制、密封系统大振动位移导致接触摩擦磨损等问题，实现对密封机组的主动控制，使得密封间隙可调，保证密封机组保持在最佳工作状态运行，同时提高抗碰磨冲击性能、提高自适应能力等目的。

应用于泥浆循环系统中的渣浆分离装置 788

 0

本实用新型公开了一种应用于泥浆循环系统中的渣浆分离装置；该装置包括框架、筛板、筛网槽和排渣机构。其中，框架整体呈方筒状；筛板可拆卸的设置在框架内部并倾斜布设；筛网槽设在框架内侧并与筛板的低端对接；排渣机构包括设在框架上并位于筛网槽内的钻渣输送机构和设在框架外侧并与钻渣输送机构连接的钻渣脱水机构。本实用新型在渣浆分离过程中可提升渣浆分离效果，同时整体运行能耗更低。

高方形度永磁锶铁氧体磁性材料及其制备方法 924

 0

本发明属于磁性材料技术领域，本发明公开了一种高方形度永磁锶铁氧体磁性材料及其制备方法。本发明根据配方化学式SrFe11.8O19称量SrCO3、Fe2O3原料，一次球磨，预烧；其次，在二次球磨阶段，加入一定质量分数CaCO3、La(OH)3、Co3O4原料，并加入添加剂；最后，湿法磁场取向成型，采用梯次温度设置升温速率，烧结而成。由本发明所获得的永磁锶铁氧体在诸多控制器、电器仪表、汽车、电机等方面应用尤其广泛，适宜大范围的推广应用。

钙钛矿型铌酸钾钠基陶瓷及其制备方法 420

 0

本发明公开了一种钙钛矿型铌酸钾钠基陶瓷及其制备方法，利用三种具有不同相变温度的铌酸钾钠基陶瓷组分预合成粉体混合后干压烧结制备具有较好温度稳定性的连续相变铌酸钾钠基陶瓷。本发明通过研钵进行充分研磨混合过筛后，对三种组分混合陶瓷粉体进行干压成型，利用速升温烧结方式，设置不同的烧结温度，成功制备了较高压电性能和良好温度稳定性的连续相变铌酸钾钠基陶瓷。这种在较宽温区发生连续相变的铌酸钾钠基陶瓷具有较高的压电常数、平面机电耦合系数和良好的温度稳定性，其压电常数可达370pC/N，kp达到0.53，Tc为262℃，同时，温度稳定性较好，测试发现其Fs变化均在0.8‰以下，εr变化在12‰以下。

分选洗矿装置 1027

 0

本实用新型公开了一种分选洗矿装置，通过设置一级滚筒筛和二级滚筒筛，经过洗矿的矿料进入一级滚筒筛，一级滚筒筛转动过程会将直径大于筛孔一的矿料留下，同时一级滚筒筛转动时通过第一输送机构将其内部的矿料输送至出口排出，通过筛孔一的矿料会进入二级滚筒筛，再次进行筛选，直径大于筛孔二矿料会留在二级滚筒筛内，并在二级滚筒筛转动时由第一螺旋叶片将其内部的矿料向排料口输送排出，通过筛孔二的矿料会排出二级滚筒筛，实现那个三级矿料的筛选，且筛选过程能够对矿料进行清洗，相比现有的筛分机筛选的方式，能够在筛选过程进行清洗，相比现有的洗矿选矿一体的设备的单桶洗矿选矿的方式，提高筛选效果，避免出现漏筛错筛的情况。

混合式全自动集料筛分装置 924

 0

本实用新型公开了一种混合式全自动集料筛分装置，属于集料筛分试验技术领域，以替代摇筛机，解决摇筛机筛分不够彻底需要人工补筛的问题。装置包括设在试验台上的机械手组件、电子秤。试验台的台面开孔并安装有独立的振动架，振动架的顶面上安装方孔套筛，振动架底部安装振动组件；机械手组件包括横向滑台、竖向滑台、伸缩夹持臂，竖向滑台可在横向滑台上自由平移，伸缩夹持臂可沿竖向滑台上下自由移动，伸缩夹持臂可夹持方孔套筛模拟人工手筛，也可夹持方孔套筛移动至电子秤上称重。本实用新型在保证筛分完全的基础上极大地提高了筛分效率，省时省力，试验过程标准化，精度高，适用性强，便于推广应用。

施工现场废弃砂石分类回收装置 980

 0

本实用新型涉及建筑机械相关领域，具体涉及一种施工现场废弃砂石分类回收装置。包括顶部敞口的收集箱和位于收集箱上部的筛分架，收集箱分成第一箱体、第二箱体和第三箱体，第一箱体、第二箱体和第三箱体上表面的四个边角处设有安装套筒；筛分架四周设有挡板，用来阻挡废弃砂石；筛分架底部焊接有与安装套筒相配合的安装支腿，左侧的安装支腿长度大于右侧安装支腿的长度，可以使筛分架左高右低呈角度固定于收集箱上。筛分架根据三个箱体的开口面积分成三部分，筛分架上与第一箱体对应处设有第一筛分网，与第二箱体的对应处设有第二筛分网，与第三箱体对应处不设筛分网；所述收集箱底部安装有滚轮，方便现场移动。

污泥中有价金属回收系统 830

 0

本实用新型公开了一种污泥中有价金属回收系统，包括浸出系统、浸出后处理系统和萃取系统，浸出系统包括至少两级相互串联的浸出装置；浸出后处理系统包括储液槽、除铁反应槽、第二固液分离装置、酸溶槽、生成槽、以及第三固液分离装置；所述萃取系统包括至少三级相互串联的萃取装置，第一级萃取装置与第二固液分离装置的出液口连接，最后一级萃取装置与最后一级浸出装置连接。可以有效实现对除铁后的过滤液中的铜和镍的回收，分别产出纯净的硫酸铜、硫酸镍溶液；本实用新型公开的污泥中有价金属回收系统解决了废水处理污泥返回火法炉窑，占用火法生产系统产能、对火法生产系统稳定性影响的问题；同时该装置具有操作简单、铜镍收率高等优势。

卧式螺旋卸料离心机进料管 505

 0

本实用新型公开了一种卧式螺旋卸料离心机进料管，包括进料管和分料板；所述进料管为圆管，且周壁沿周向等间隔开设有分料孔组；每个所述分料孔组由沿进料管轴向排列的若干分料孔组成；所述分料孔横截面为椭圆形，所述分料板为圆筒斜切后形成的弧形板；所述分料板的斜切面焊接在所述分料孔边线上，且位于所述进料管内侧。本实用新型的进料管在管壁上开设分料孔，然后在分料孔的内壁焊接分料板，增加物料的出料面积，使物料的沉降面积增大，提高物料的分离效果；本实用新型的进料管对于含固量高的物料，扩大了出料面积，物料不易堆积在进料管的分料孔处，避免物料在进料管的分料孔口和转鼓壁内堆积，放置卧式螺旋离心机的物料处理量的降低。

排矿智能控制装置 536

 0

本实用新型公开了一种排矿智能控制装置，属于排矿技术领域，包括底座、干燥排矿外壳，底座一侧外壁顶部固定安装有干燥排矿外壳，底座顶部外壁一侧设置有智能控制送料对尾矿料进行挤压将水挤出的送矿挤出机构，通过传动将尾矿与水进行筛分并分别进行处理的筛分处理机构。本实用新型中，通过PLC编程控制器、称重传送带、水位传感器等结构半自动化控制进行挤压干燥，并且半自动化对挤压后的污水进行抽取排放，减少了工作人员的劳动强度，减少了该种装置的使用成本，通过双实施例的方式对尾矿以及污水进行筛分，通过传动的方式节省了震动电机

矿热炉自动加料装置 808

 0

本实用新型涉及矿热炉应用技术领域，尤其涉及一种矿热炉自动加料装置。中水冷接头(11)、下水冷接头(12)、水冷溜槽(14)能够整体转动；旋转机构(9)固定在上水冷接头(10)上，旋转机构(9)下部通过齿轮啮合传递动力至中水冷接头(11)，进而驱动水冷溜槽(14)在120度范围做往复旋转。与传统加料方式相比，本实用新型加料均匀,使用本新型后料面疏松，透气性好,提高安全性减少炉况波动，提高能耗利用率，自动化程度高，降低工人劳动强度，设备投资低。

离心式重金属污染土壤净化系统 778

 0

本发明公开了一种离心式重金属污染土壤净化系统，包括清洁装置；清洁装置包括架体、电机头、集液腔和罩体；罩体对应设置在集液腔内部；罩体内有土壤样品；罩体壁上设置有出水孔；电机头与罩体连接，驱动其回转；集液腔包括上腔室和下腔室；上腔室上设置有与药液储藏室连通的第一输送管；下腔室底部设置有漏液孔；在生产过程中，首先将土壤样品装入罩体内，随后将罩体与电机头连接，最后合上上腔室；药液储藏室中的药剂通过第一输送管流出，积蓄至集液腔内部；当电机头驱动罩体转动时，罩体内部的土壤样品先浸润在集液腔内的药剂中实现润湿，随后在升高的离心力作用下实现药液的重新分离。该结构操作便捷，处理效率高，具有极大的推广前景。

洗砂机 798

 0

本实用新型提供一种洗砂机，包括洗砂管，设置于洗砂管中的螺旋式推进器，设置于洗砂管一端的进水口和进砂口，与洗砂管输出端相连的脱水器，设置于脱水器外围的集水器，与脱水器输出端相连的转动筛，设置于转动筛外围的储砂箱，贯穿所述洗砂管、脱水器以及转动筛并驱动所述螺旋式推进器、脱水器和转动筛转动的转轴，以及驱动转轴转动的驱动电机；集水器的底部呈漏斗状，转动筛内设置有第一筛网和第二筛网。在封闭的洗砂管中进行洗砂，由螺旋式推进器为水砂提供能量使水砂混合物以旋流形式进入脱水器中，可以使水对砂石充分冲洗，充分去除砂石表面覆盖的杂质，脱水器提高了脱水效率；由一个驱动电机带动该洗砂机工作，结构简单，能源消耗低。

带刮料板的皮带输送机 1005

 0

本实用新型公开了一种带刮料板的皮带输送机，属于皮带输送机技术领域，其技术方案要点包括皮带输送机本体，刮料台以及吹气台，所述刮料台和吹气台的下端面固定连接有底座，所述底座的上端面固定连接有两个喷淋组件；所述第一安装块的内部后端安装有电机，所述电机的输出端可拆卸连接有转轴，所述转轴的外侧壁固定连接有刷毛；所述底座的内部开设有收集腔，所述底座的上端面贯穿开设有多个开口，从而该装置方便对刮料冲洗后的皮带上粘连的煤粉进一步滚刷冲洗，进一步提高了对输送机本体皮带上刮料处理的效率，并且方便对冲洗刷落的携带有煤粉的水收集，避免冲洗后的携带煤粉的水直接掉落到地面造成工作环境污染的问题。
