云南红河哈尼族彝族自治州有色金属火法冶金技术理论与应用

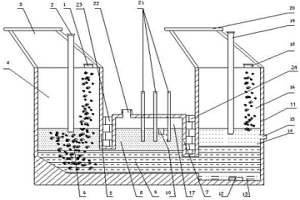

硫化铜精矿连续熔炼粗铜的冶炼炉 1051

 0

一种硫化铜精矿连续熔炼粗铜的冶炼炉。所述冶炼炉是前端顶吹熔炼、中间电炉沉降、末端冰铜连续吹炼的一体式冶金炉，包括有底部依序连通的前端顶吹熔炼炉、中间沉降电炉、末端冰铜连续吹炼炉，熔炼方法是不需要经过转炉连续地将硫化铜精矿熔炼成冰铜和炉渣的混合熔体后连续进行冰铜与炉渣沉降分离再连续将冰铜吹炼成粗铜。本实用新型可连续完成硫化铜精矿熔炼成冰铜和炉渣的混合熔体、冰铜和炉渣的沉降分离、冰铜连续吹炼为粗铜的三个冶金过程，设备结构及操作工艺简单、能耗低、环保、安全。

锡渣侧吹熔池熔炼炉冷料直炼烟化挥发法 984

 0

本发明涉及一种侧吹熔池熔炼物料冷料烟化挥发直炼的方法,属于有色冶金冶炼技术领域。本发明的工艺步骤是:①将破碎的含金属渣料与熔剂按完全反应的炉渣硅酸度计算值配料,搅拌混匀成炉料;②对侧吹熔池熔炼炉点火开炉,在熔池中产出200～500mm深度的熔体;③炉料的投料速度与熔化速度相一致,控制风压、风量、给煤粉量和熔炼温度,进行还原熔炼,熔融层高度为800～1300mm时,停止进料,进一步强化还原熔炼;④按计算量分次加入硫化剂,控制风压、风量和给煤粉量,进行硫化挥发,排放弃渣,留下200～500mm深度的底料熔体,进行下一轮操作。本发明其投资少,热利用率高,熔炼快速,能耗低,占地面积少,生产周期短,便于大规模生产。

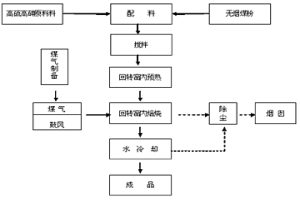

回转窑高温焙烧高硫、高砷褐铁矿方法 939

 0

本发明属于冶金技术领域,具体涉及一种高硫、高砷褐铁矿(磁选渣、硫酸渣)的处理方法。本方法的特点是以无烟煤粉作为还原剂,与褐铁矿原料混合后送入回转窑中焙烧反应,回转窑的预热段温度控制在300～1100℃范围随炉料移动逐渐上升,烧成带温度控制为1200～1500℃,出料温度控制在1100～1300℃。本发明的工艺简单,处理效果好,脱出硫及砷的效率高,产出的产品品位高,可不经磁选直接做为高炉炼铁原料。

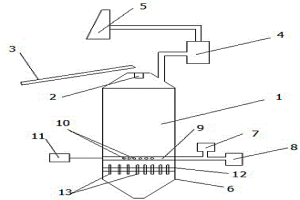

竖炉焙烧装置 707

 0

本实用新型涉及一种竖炉焙烧装置，属于有色金属冶金技术领域。该装置包括竖炉，所述竖炉的进料口处设有进料系统，竖炉的顶部与蒸汽冷却及烟气处理系统的进气端相连，蒸汽冷却及烟气处理系统的出气端与排放烟道相连；所述的竖炉的底部横向设有多个并联的进风管，所述的进风管为中空圆柱体，且设有多个出风孔；竖炉的底端设有出料系统，出料系统位于进风管的下方；所述的进煤系统和进气系统分别与多个并联的进风管的一端相连；进风管的另一端连接有动力输出装置。本实用新型利用出料装置滞留的物料，保障了气体压力的存在，避开了出料口堵料的要求，且高温焙烧料出炉后能得到及时冷却，减少还原铁或磁性铁的二次氧化，使铁达成良好的还原磁化效果。

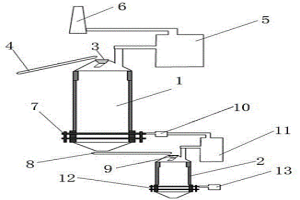

二段焙烧法矿石还原挥发联动生产系统 870

 0

本实用新型涉及一种二段焙烧法矿石还原挥发联动生产系统，属于金属冶金技术领域。本实用新型是为解决矿石焙烧过程中大生产设备所面对及遇到的各项技术的难点，如节能减耗、粉尘、窑内结圈、还原及挥发等难题而设计的改进方案。生产过程为矿石球团物料在一段焙烧炉中经干燥，燃烧至一定温度后，转移到二段焙烧炉中进行二次配煤及加氧升温焙烧，完成矿石还原挥发的焙烧过程。

流态化富氧焙烧含锡高砷高硫料的方法 747

 0

本发明属于锡冶金技术领域,具体涉及一种用流态化富氧焙烧含锡高砷高硫料的新方法。本方法在流态化炉的入炉气体中混进氧气,控制氧量达到入炉总气量的22wt%～45wt%,与物料一起在600℃～1000℃的温度条件下进行富氧流态化焙烧,启动加料系统投料时,加氧方式采取递减入炉空气量,递增氧气量,达到入炉总气量不变而氧气浓度符合所述工艺参数。本发明可有效提高脱砷、脱硫率,改善焙烧质量,降低单位物料处理的烟气量,减少热量损失,提高热利用率,能在不增加炉床面积的情况下,提高炉床能力,提高处理量,提高生产效率,同时提高烟气中SO2的浓度,为尾气制酸变害为宝解决尾气SO2的浓度低制酸不利污染环境的问题。

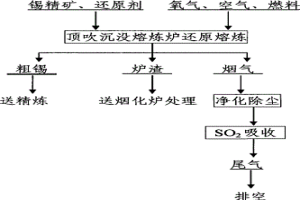

锡精矿顶吹沉没熔炼炉富氧熔炼方法 804

 0

本发明涉及有色金属冶金工艺技术,具体涉及锡精矿在喷枪顶吹沉没熔炼炉中的工艺方法。该方法是在锡精矿喷枪顶吹沉没熔炼炉中采用富氧熔炼,即在喷枪风中混入氧气,使压缩空气与氧气混合后的富氧浓度在25%～40%之间,燃煤量对应空气熔炼时增加量15%～35%,锡精矿对应空气熔炼时增加投入量20%～40%,在单位时间内投入炉内的总气量不变的情况下,使得单位时间内加入熔池的氧量增加,随之单位时间内投入炉内的燃料量、能量和处理的物料量同步增加,锡产量也随之增加。本方法使得熔炼速度和效率进一步提高,处理单位物料量的烟气量减少,烟尘率也随之降低,锡冶炼回收率进一步提高。

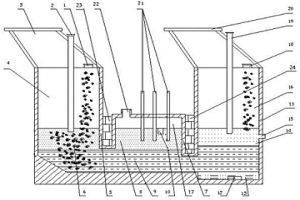

硫化铜精矿连续熔炼粗铜的冶炼炉及其熔炼方法 700

 0

一种硫化铜精矿连续熔炼粗铜的冶炼炉及其熔炼方法。所述冶炼炉是前端顶吹熔炼、中间电炉沉降、末端冰铜连续吹炼的一体式冶金炉，包括有底部依序连通的前端顶吹熔炼炉、中间沉降电炉、末端冰铜连续吹炼炉，熔炼方法是不需要经过转炉连续地将硫化铜精矿熔炼成冰铜和炉渣的混合熔体后连续进行冰铜与炉渣沉降分离再连续将冰铜吹炼成粗铜。本发明可连续完成硫化铜精矿熔炼成冰铜和炉渣的混合熔体、冰铜和炉渣的沉降分离、冰铜连续吹炼为粗铜的三个冶金过程，设备结构及操作工艺简单、能耗低、环保、安全。

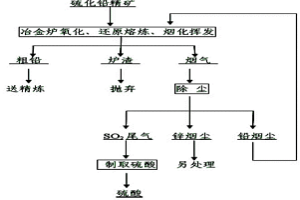

硫化铅精矿一步氧化熔炼、还原熔炼及炉渣烟化挥发方法 739

 0

本发明涉及有色金属冶金工艺技术,具体涉及硫化铅精矿的火法冶炼工艺技术。本工艺方法是将硫化铅精矿在同一冶金炉内先后依次进行氧化熔炼、还原熔炼和烟化挥发三个冶炼过程,一步冶炼出粗铅、锌烟尘和可以抛弃的炉渣。氧化熔炼阶段,进料到设定量后,不放出氧化铅炉渣,直接在炉内利用高温液态炉渣转入氧化铅渣的还原阶段,氧化熔炼和还原熔炼产生的烟尘返回炉内熔炼。还原结束后,放出全部粗铅,高温液态炉渣继续留在炉内,转入炉渣烟化阶段,炉渣烟化的锌烟尘回收,进入下一个冶炼周期。本发明炉渣热量得到充分利用,节能效果明显,该方法原料制备简单,还原剂只需要普通无烟煤,还原段和烟化段需要补充的部分燃料为粉煤,价值低,易获得。

含铱料液中贵金属杂质的脱除方法 1540

 0

本发明的目的在于提供一种含铱料液中贵金属杂质的脱除方法，以解决上述背景技术中提出的问题。

冶炼红土镍矿的方法及系统 3083

 0

冶炼红土镍矿的方法，其特征在于，包括如下步骤：将红土镍矿利用硫酸熟化处理，浸出镍；所述硫酸熟化的温度为130～150℃，硫酸熟化的时间为20-24h；所述硫酸熟化的酸矿质量比为1:(0.7～0.9)。
