全部
▼
热搜：
932
0
本发明公开了一种垃圾飞灰与冶金粉尘协同资源化处理的方法，该方法是将垃圾飞灰、冶金粉尘和固体燃料混合料造粒或压块后，干燥，高温焙烧，从烟气中回收含K、Na、Pb和Zn的烟尘，渣料为含铁炉料；该方法可以得到有害元素含量均在0.05％以下的合格含铁炉料,可以直接作为炼铁原料使用，且回收了富含K、Na、Pb、Zn等有价金属的烟尘，降解了飞灰自身所含二噁英，实现了垃圾飞灰与冶金粉尘协同资源化的目的。
791
0
本发明属于冶金技术领域，具体公开了一种钢铁冶金粉尘高效处理并联产直接还原铁粉的方法，包括以下步骤：将高炉粉尘和电炉粉尘经造球、干燥，制成核壳结构高炉粉尘/电炉粉尘复合球团；将烘干后的核壳结构高炉粉尘/电炉粉尘复合球团装入微波炉内，经高温还原焙烧实现有害元素脱除并制成金属化球团；将金属化球团经常规磁选后得到直接还原铁粉。本发明实现了钢铁冶金废弃物的二次资源利用，工艺简单，生产成本低，环境友好，具有良好的产业前景。
1096
0
本发明公开了一种清洁处置铅废料的鼓风炉还原造锍熔炼方法和设备,该方法先将铅物料与固硫剂、粘结剂及还原剂充分混匀,然后压制团块,团块干燥后送鼓风炉进行还原造锍熔炼。本发明在无二氧化硫产生的情况下一步炼制粗铅和铁锍,实现了高危铅废料的连续无害化处理,具有化害为利,变废为宝,流程简短,环境友好及成本低廉等优点。本发明不仅可清洁处置高危铅废料和黄铁矿烧渣等含重金属的固体废弃物,而且可使储量丰富的高铁氧化铅矿资源得到有效利用,对重金属污染治理和资源利用均具有重大意义。
646
0

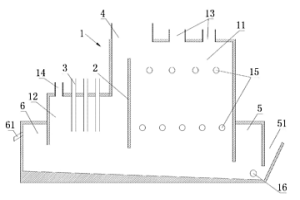

本发明涉及用于处理含铜污泥的冶金炉及处理方法，包括侧吹炉，所述侧吹炉具有由下至上依次分布的炉缸段、炉身段和炉顶段；所述炉缸段的底侧连通有电热前床，所述电热前床的侧壁上设有虹吸口和放渣口，所述虹吸口所处的位置低于放渣口所处的位置，所述电热前床内腔的底面积为炉缸段内腔的底面积的1/2‑3/2；所述炉顶段的高度L1为3‑5m。本发明的冶金炉可对低品位的含铜污泥直接单独熔炼生成具有经济价值的冰铜、黑铜以及水淬渣，成功解决了低品位含铜污泥难以进行直接熔炼的问题，简化了工序，采用电热前床贫化，降低了能耗成本。
1026
0

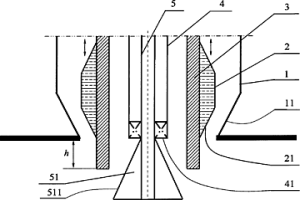

内旋流混合型冶金喷嘴，包括由外到内套装且共中心轴线的空气腔(1)、调风锥(2)、冷却水套(3)、内旋通道(4)和点火筒(5)，空气腔(1)底侧壁面(11)为倒圆锥台侧壁面，且和调风锥(2)底侧壁面(21)平行，内旋通道(4)底部周向均布旋流片(41)，旋流片(41)与半径交角15°～75°，点火筒(5)底部为钝体(51)，钝体(51)顶面和旋流片(41)底面平齐，钝体(51)底面直径比冷却水套(3)内径小10mm～15mm，钝体(51)水平中截面和冷却水套(3)底面平齐。铜铅镍锌精矿粉大投料量闪速熔炼可使用。发明气粒混合均匀，无生料堆和炉结，塔上部温度提高；投料量达到400吨／时，塔外壁温度98.5％，烟尘率<5％，渣含铜<0.5％。
855
0
本发明公开了一种粉末冶金高速钢及其制备方法。该方法比现有粉末冶金高速钢制备方法简单，省去了高速钢母合金熔炼、雾化制粉、热等静压，不需要昂贵的设备投资，降低了粉末冶金高速钢的生产成本。采用本发明的方法所制备的粉末冶金高速钢的杂质含量低，使用性能优异。本发明的粉末冶金高速钢由以下方法制备得到：1）制备粉末混合物：按照设定组份及配比称取原料，在滚筒式球磨机中进行混合球磨，制备得到粉末混合物；2）成型：通过冷等静压成型将上述粉末混合物制成压坯；3）烧结：采用热压烧结技术对上述压坯进行真空或惰性气氛下烧结，烧结时将压坯加热至1100－1250℃并保温30－90分钟，烧结压力为10－40Mpa；4）热锻；5）热处理。
769
0
本发明提供一种钼的清洁冶金方法，包括步骤：1)将辉钼矿加钙焙烧得到的钙化钼焙砂用无机酸进行浸出，得到含钼的无机酸浸出液；2)采用阳离子萃取剂萃取，得到负载了钼酰阳离子的有机相和萃余液，3)以双氧水溶液为反萃剂，得到钼反萃液；4)加热所述钼反萃液使其中的过氧钼酸解离，形成钼酸沉淀，再经煅烧得到三氧化钼产品。本发明利用钼的多酸化学性质，以辉钼矿的钙化钼焙砂为原料，跳出传统钼冶金氨氮流程的窠臼，提出无氨氮钼清洁冶金新工艺的技术路线。本发明提出的清洁冶金方法，大大简化了钼冶炼流程，且彻底解决了二氧化硫污染以及氨氮废水的产出问题，还可以进行铼的富集与回收；具有流程短、清洁高效的技术特点，易于工业化推广。
766
0
一种从大洋多金属结核中提取有价金属的方法,主要包括锰结核的烘干、破碎,锰结核的还原熔炼,直接产出富锰渣,将熔融合金破成细粒粉末,合金粉末在催化剂的作用下,进行常压锈蚀浸出,得铁钨沉淀进行重选分离,得氧化铁及粗钨粉。浸出液经用不同的萃取剂萃取和不同条件下的反萃,电积,得阴极铜及阴极镍。其中,锰的反萃液经碳铵沉淀得碳酸锰,钴的反萃液用草酸铵沉淀,得草酸钴、煅烧后得氧化钴粉。该法能有效回收六种有价金属。
本发明公开了一种低硫含铅二次物料和富铁重金属固废的还原固硫熔池熔炼方法和设备，该方法以富铁重金属固废作固硫剂，无烟碎煤作还原剂，先将低硫含铅二次物料等原料与固硫剂及熔剂等充分混匀干燥及制粒，然后将混合制粒料和还原（燃料）煤连续加入到氧气侧吹熔池熔炼炉中进行还原固硫熔炼，在无二氧化硫产生的情况下一步产出粗铅、铁锍和含硫炉渣，原料中的硫被固定在含硫炉渣和铁锍中，彻底消除低浓度二氧化硫污染，并高效低成本的回收固硫剂中的铁、金、银、锡、锑、铋等有价元素，实现了低硫含铅二次物料的连续清洁冶炼和富铁重金属固废的连续无害化处理，具有化害为利,变废为宝,流程简短，环境友好及成本低廉等优点。本发明对低硫含铅二次物料的连续清洁冶炼和重金属固废的治理及资源利用均具有重大意义。
671
0
本发明公开了一种大洋富钴结壳的配矿熔炼方法,包括配矿和熔炼步骤,该配矿步骤是将一种以上的大洋富钴结壳和一种以上的大洋多金属结核进行配矿。本发明大洋富钴结壳的配矿熔炼方法的优点在于工艺得到进一步优化,生产成本低,能源消耗小,产品质量和产量进一步提高。
本发明涉及一种用复合盐处理不溶性富钾铝矿物生产冶金级氧化铝的方法，包括：(1)将不溶性富钾铝矿物与复合盐混合后进行焙烧处理，焙烧料经水浸出，固液分离后获得固体1和液体1；(2)向液体1中加入氧化钙或氢氧化钙后搅拌，经固液分离获得固体2和液体2；(3)向液体2中加入氢氧化铝或氧化铝晶种，通入CO2直至溶液pH到约9～10，经固液分离获得Al(OH)3固体和液体3；(4)Al(OH)3固体在约950～1100℃温度下煅烧获得冶金级氧化铝。
923
0
本发明系一种钼钒多金属冶金物料碱分解方法，该方法的特点是，为避免焙烧过程产生SO2等有害气体，及浸出过程大量P、As、Si等杂质进入溶液，冶金物料先加石灰进行焙烧，焙烧得到的焙砂再加入NaOH或Na2CO3或NaOH和Na2CO3的混合物在水中搅拌浸出。该方法具有加工成本低、有价金属浸出率高、作业环境好等优点。
722
0
本发明公开了一种含铁冶金废料无害化处理及回收有价金属的方法，该方法是将含铁冷渣和含铁热渣配入炭质还原剂混合后，置于高温熔炼设备中，先还原熔炼，再氧化吹炼；氧化吹炼所得金属氧化物通过烟尘形式回收，所得炉渣进行水淬得到玻璃体；该方法不但能有效回收铅、锌、镉、铟、锗、锡等易挥发的有价金属，而且能实现铜、镍、钡等难挥发金属的固定，得到的玻璃体按GB5085.3-2007标准检测，玻璃体浸出液中有毒元素锌、砷、铅等含量远低于国家危险废物鉴别标准，且玻璃体可用作废水处理中的吸附剂、水泥或混凝土的掺合料、微晶玻璃的生产原料等，解决了含铁冶金类废料的堆存占地、污染环境的问题。
903
0

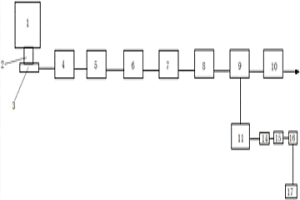

一种市政及冶金难处理固废协同资源化利用的系统，该系统包括：1)配料装置：配料装置包括料仓；2)混合装置：料仓通过第一矿料输送装置与混合装置连接；3)润磨机：混合装置通过第三矿料输送装置与润磨机连接；4)造球机：润磨机通过第四矿料输送装置与造球机连接；5)干燥装置：造球机通过第五矿料输送装置与干燥装置连接；6)预热装置：干燥装置通过第六矿料输送装置与预热装置连接；7)焙烧装置：预热装置通过第七矿料输送装置与焙烧装置连接。本实用新型以垃圾焚烧飞灰作为氯化剂、采用高温氯化焙烧工艺处理含铅、锌等重金属冶金粉尘。
840
0
一种等离子体转化尾气的循环低碳冶金法,利用等离子体发生器裂化尾气中的二氧化碳和高温水蒸气,使其重新转化成一氧化碳和氢气,将冶炼炉尾气通过尾气分离设备分离,一部分尾气用于制还原气用煤粉和各种矿料进行换热,换热后并回收利用,另一部分尾气通过尾气裂化转化设备重新转化成新还原气,并通过新还原气直接把矿料吹入闪速炉冶炼,再经熔炼炉快速熔炼出铁水,同时冷却设备中的热水可用于联合循环发电,不但实现了尾气的循环利用,提高了综合冶炼强度和热效率,降低了生产成本和净能耗,更重要的是降低了二氧化碳的排放,克服了原有高炉炼铁工业对冶金焦碳的依赖,达到了更环保、更低碳、更节能目的,是一项划时代的冶金技术革命。
1016
0

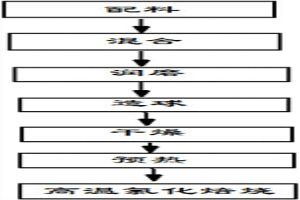

一种市政及冶金难处理固废协同资源化利用的工艺，该工艺包括以下步骤：1)配料：将垃圾焚烧飞灰仓中的垃圾焚烧飞灰和冶金粉尘仓中的冶金粉尘经过震动斗、给料机后，输送至混合装置；2)混合：混合装置进行混合，获得混合粉料；3)润磨：将混合粉料进行润磨，获得润磨后的混合粉料；4)造球：润磨后的混合粉料进行造粒，获得粉料球团；5)干燥：粉料球团进行干燥，获得干燥后的粉料球团；6)预热：干燥后的粉料球团进行预热，获得预热后的粉料球团；7)焙烧：预热后的粉料球团进行高温氯化焙烧。本发明以垃圾焚烧飞灰作为氯化剂、采用高温氯化焙烧工艺处理含铅、锌等重金属冶金粉尘，烟气处理和有价金属的回收等。
705
0
本发明公开了一种高氯冶金废料和焚烧飞灰的预脱氯‑烧结处理工艺，该工艺过程为：将高氯冶金尘泥、垃圾焚烧飞灰与炭质燃料混匀，并采用含氯废水平衡水分后，压制成团块；所得团块置于贫氧气氛下，进行焙烧预处理，得到焙烧团块；焙烧团块作为铁矿烧结铺底料参与烧结。该工艺通过焙烧预处理减少固体废弃物烧结过程中氯及二噁英的污染，实现了高氯冶金尘泥、垃圾焚烧飞灰等固体废弃物中的Fe、Ca、C等组元的资源化利用，同时实现含氯废水的回用。
916
0
本发明公开了一种垃圾飞灰与冶金粉尘资源化清洁处理工艺，该工艺是将垃圾飞灰、冶金粉尘、煤粉配料混匀后制成小球，然后用两段干燥、一段焙烧、二段冷却的工艺对其进行处理，在干燥Ⅰ段将小球水分脱除，在干燥Ⅱ段将二噁英降解和飞灰挥发物脱除，并将干燥废气循环至焙烧段，利用焙烧段的高温环境，进一步脱除二噁英并使挥发物燃烧，在焙烧段使小球固结成矿，同时将垃圾飞灰和冶金粉尘中的K、Na、Pb、Zn等挥发到烟气中对其进行回收。冷却Ⅰ段的废气循环到干燥Ⅱ段作热源，冷却Ⅱ段的废气循环到干燥Ⅰ段作热源，不但充分利用余热，且使得垃圾飞灰与冶金粉尘得到资源化清洁化利用。
714
0
一种冶金烧结烟尘综合回收稀贵金属的加工方法，主要包括:采用焙烧法去除冶金烧结烟尘中碳、硫非金属杂质；将经过水选、焙烧、细磨后的冶金烧结烟尘采用酸浸方法浸除锑预以回收；采用氰化法提金工艺提取冶金烧结烟尘中的金银铂，其特征在于：冶金烧结烟尘在焙烧前以1:20固液比加水倾析3-4次，掠除漂浮的黑色油状物，所述的焙烧温度为650-800℃，时间：1.0-1.5小时，所述的酸浸方法是将焙烧、倾析后的冶金烧结烟尘研磨至150-200目，加入浓度为30%的盐酸，酸度控制在0.8-1.0mol/1，液固质量比为3.5-4：1，常温下中速充分搅拌、溶解0.5-1.5小时。本发明综合回收了资源，节能环保，保护环境。
674
0
一种锡渣低温熔盐电解清洁冶金方法及装置，将锡渣、惰性熔盐混合并按一定的布料方式置于低温熔盐电解装置中，在一定的温度及脉冲电流条件下进行低温熔盐电解熔炼。随着低温熔盐电解的进行，炉膛内混合熔盐逐渐形成“三层熔体”结构。锡渣可从锡渣加料口连续加入，得到的液态锡可从下部放锡口放出。本发明大幅降低现行锡渣火法处理温度，一步产出高品位锡，与现行锡渣处理工艺相比具有流程短、能耗低、锡直收率高的优点。本发明的装置简单实用，配套使用能获得好的提锡效果。
728
0
本发明涉及一种钼钒多金属冶金物料分解方法。将冶金物料先加石灰进行一次焙烧,焙烧得到的焙砂再加硫酸进行二次焙烧,二次焙烧得到的焙砂再加水搅拌浸出。该方法具有加工成本低、有价金属浸出率高、作业环境好等优点。
606
0
一种锑的低温熔盐电解清洁冶金方法及装置，将含锑物料、惰性熔盐混合并按一定的布料方式置于低温熔盐电解装置中，在一定的温度及脉冲电流条件下进行低温熔盐电解熔炼。随着低温熔盐电解的进行，炉膛内混合熔盐逐渐形成“三层熔体”结构。含锑物料可从含锑物料加料口连续加入，得到的液态锑可从下部放锑口放出。本发明大幅降低现行锑精矿火法处理温度，一步产出高品位锑，与现行锑精矿火法冶炼工艺相比具有能耗低、锑直收率高、清洁环保的优点。本发明的装置简单实用，配套使用能获得好的锑提取冶金效果。
766
0
一种铋的低温熔盐电解清洁冶金方法及装置，将含铋物料、惰性熔盐混合并按一定的布料方式置于低温熔盐电解装置中，在一定的温度及脉冲电流条件下进行低温熔盐电解熔炼。随着低温熔盐电解的进行，炉膛内混合熔盐逐渐形成“三层熔体”结构。含铋物料可从含铋物料加料口连续加入，得到的液态铋可从下部放铋口放出。本发明大幅降低现行铋精矿火法处理温度，一步产出高品位铋，与现行铋精矿火法冶炼工艺相比具有能耗低、铋直收率高的优点。本发明的装置简单实用，配套使用能获得好的铋提取冶金效果。
774
0
本发明公开了一种从炼铜废渣中回收铜铅锌锡金属的冶金工艺，用锌电解废液补加硫酸或锌电解废液进行酸性浸出，95%以上的锌、铜进入溶液，溶液中Fe2+≤1.5g/L，再用铜渣除氯，溶液中CI-≤1.0g/L送入铜电积，电积脱铜生产铜片或铜粉；脱铜液中和是在待溶液中Cu2+≤1.0g/L，溶液用焙砂或次氧化锌中和酸，用石灰调pH值至5.2-5.4,硫酸锌溶液净化除杂后，进入锌电积电积生产锌片；火法提纯铅锡是在98%以上的铅锡进入酸浸渣后，酸浸渣配料压团进入熔炼炉生产铅锡合金，铅锡合金直接送真空分馏炉提纯铅、锡产品，尾气中的二氧化硫用氨吸收生产硫酸氨产品。本工艺是用铜锌联合湿法工艺提取铜锌和火法提纯铅锡，有效缩短了工艺流程，大大提高了金属回收率和资源利用程度，工艺过程中无二次污染。
806
0
本实用新型涉及冶金技术领域，具体涉及一种中频感应炉及高炉-中频感应炉组合熔炼系统。该中频感应炉包括炉壳以及套设在所述炉壳内的炉胆，所述炉胆上绕制有感应线圈；还包括设置在所述炉壳上部、与所述炉胆连通、用于排出金属液液面上浮渣的排渣机构，以及设置在所述炉壳下部、与所述炉胆连通、用于排出金属液的出液机构。由于避免了人工作业，因此大大提高了中频感应炉的安全性能；而且，由于可以及时的排渣以及释放金属液，不但可以实现连续作业，大幅度提高作业的效率，而且能够在很大程度上降低铸件产品废品率。
930
0
本实用新型属于冶金设备领域，公开了一种多介质喷吹装置及熔池熔炼炉。多介质喷吹装置包括冷却保护套和喷枪，冷却保护套设在喷枪的外周侧壁；喷枪的两端分别设置为进料端与出料端，喷枪内部设有1个介质通道和至少2个气体通道，气体通道围绕介质通道设置，介质通道与气体通道在出料端分别形成介质出口与气体出口，介质通道在进料端形成介质进口，气体通道在进料端形成环形气体混合腔，环形气体混合腔环绕介质通道设置，环形气体混合腔设有与每个气体通道连通的腔体出气口，环形气体混合腔上还设置气体进口；气体通道的气体出口处均设置导流片。本实用新型的多介质喷吹装置适用性强、耐高温、耐冲刷、使用寿命长。
855
0
本实用新型公开了一种电渣熔炼不锈钢复合钢坯的装置。包括基座、设于所述基座且间隔设置的立柱和芯棒支撑架、支撑于所述芯棒支撑架的芯棒、环绕所述芯棒支撑架设置且可沿所述立柱滑动的结晶器支撑架、支撑于所述结晶器支撑架并与所述芯棒同心且间隔设置的结晶器、设于所述结晶器上方且可沿所述立柱滑动的电极支撑架、固定于所述电极支撑架的电极、驱动所述结晶器支撑架上下滑动的第一驱动装置、及驱动所述电极支撑架上下滑动的第二驱动装置，所述电极的正投影位于所述结晶器与所述芯棒之间的间隙内。本实用新型提供的电渣熔炼不锈钢复合钢坯的装置，覆层与钢坯通过冶金结合，且界面结合质量好。
888
0
本实用新型涉及冶金技术领域，具体涉及一种高炉及高炉-中频感应炉一体熔炼系统。该高炉包括定位柱以及自上而下依次设置的烘干区、预热区、还原区和加热区，所述烘干区、预热区、还原区以及加热区均为独立结构，所述烘干区、预热区、还原区以及加热区均可拆卸的设置在所述定位柱上。本实用新型所提供的高炉，通过将烘干区、预热区、还原区以及加热区均设置为分装的独立结构，每个区均可拆卸的设置在定位柱上，安装快捷，检修方便；本实用新型所提供的高炉-中频感应炉一体熔炼系统由于高炉与中频感应炉直接对接，中频感应炉的余热可以为高炉提供部分热量，而不是完全利用焦煤供热，不但节省了能源，提升了熔炼温度，而且非常环保。
871
0
本发明公开了一种电渣熔炼不锈钢复合钢坯的装置。包括基座、设于所述基座且间隔设置的立柱和芯棒支撑架、支撑于所述芯棒支撑架的芯棒、环绕所述芯棒支撑架设置且可沿所述立柱滑动的结晶器支撑架、支撑于所述结晶器支撑架并与所述芯棒同心且间隔设置的结晶器、设于所述结晶器上方且可沿所述立柱滑动的电极支撑架、固定于所述电极支撑架的电极、驱动所述结晶器支撑架上下滑动的第一驱动装置、及驱动所述电极支撑架上下滑动的第二驱动装置，所述电极的正投影位于所述结晶器与所述芯棒之间的间隙内。本发明提供的电渣熔炼不锈钢复合钢坯的装置，覆层与钢坯通过冶金结合，且界面结合质量好。本发明还提供一种电渣熔炼不锈钢复合钢坯的制备方法。
中冶有色为您提供最新的湖南有色金属火法冶金技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年03月25日 ~ 27日
2025年03月28日 ~ 30日
2025年03月28日 ~ 30日
2025年03月28日 ~ 30日
2025年04月27日 ~ 29日
