湖南长沙有色金属湿法冶金技术理论与应用

硫酸铅渣湿法清洁处理的方法 987

 0

本发明公开了一种硫酸铅渣湿法清洁处理的方法，该方法首先以氯化物溶液为配位浸出剂，对硫酸铅渣进行氯化配位浸出，得到铅氯化配位浸出液及浸出渣。浸出液趁热过滤后冷却结晶，之后再次进行液固分离，分别得到氯化铅晶体及结晶后液。结晶后液回用于氯化配位浸出，结晶得到的氯化铅晶体加入到醋酸盐溶液体系内进行转化浸出。转化浸出后浸出液不经净化直接作为阴极液采用隔膜电积技术提取铅。隔膜电解结束后，阴极得到99.9％以上的电铅，而阴、阳极贫化液可返回系统使用，实现工艺流程的闭路循环。该工艺可以对硫酸铅渣进行清洁高效处理，直接得到纯度较高的电铅产品，具有原料适应性强、工艺流程简单、有价元素回收率高、清洁环保的突出优点。

高效综合利用含银耐火砖的方法 885

 0

本发明提供一种高效综合利用含银耐火砖的方法，首先将该含银耐火砖作为黄铜矿生物浸出体系的催化剂使用，生物浸出过程选用混合中度嗜热菌，该耐火砖可显著催化黄铜矿的生物浸出，黄铜矿中铜浸出率超过90%，比未添加耐火砖提高50%以上；进一步采用硫脲提取生物浸出渣中的银，银综合回收率达90%左右，比硫脲直接浸出耐火砖银回收率高60%以上，最终浸出渣主要为黄钾铁矾，可用作吸附材料使用。该方法简单、易操作，实现了含银耐火砖的高效综合利用。

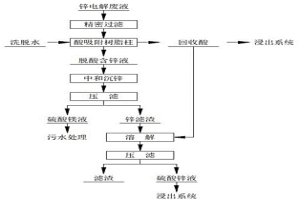

锌电解废液的综合回收工艺 981

 0

本发明公开了一种锌电解废液的综合回收工艺，该综合回收工艺包括将锌电解废液通过酸吸附树脂进行酸吸附，再洗脱酸吸附树脂，得到脱酸含锌液和回收酸液，将脱酸含锌液进行中和沉锌，得到的硫酸镁溶液排至污水处理进行镁开路，得到的含锌滤渣加入部分回收酸液将锌溶解，得到硫酸锌溶液，与多余的回收酸液均回用至锌浸出系统，或者将脱酸含锌液进行硫化沉锌。本发明对锌电解废液中的硫酸和锌进行回收，同时对镁进行开路，可回收90%以上的硫酸、99%以上的锌，同时可开路85%以上的镁等杂质，工艺简单，处理成本低。

废弃线路板资源综合回收工艺 822

 0

一种废弃线路板资源综合回收工艺，包括如下步骤：(1)将已拆解电子元器件的废弃线路板进行冲压预处理，使得多层复合材料初步解离，回收非金属材料；(2)将剩余废弃线路板进行三段式破碎后进行跳汰分选，得到非金属粉末与金属粉末；(3)金属粉末分离得到粗铜和细粒多金属混合物；(4)将细粒多金属混合物进行碱浸，固液分离得到含铅、锡的浸出液和含铜浸出渣，含铅、锡的浸出液中加入硫化钠沉淀剂，固液分离得到含铅沉淀和含锡溶液，含锡溶液经旋流电积回收锡后返回至碱浸工序，含铜浸出渣回收细粒铜。本发明实现了对废弃电路板的全资源回收，具有回收效率高、无污染、操作简单等点，适用于工业上大规模回收废弃线路板。

构筑原电池效应的还原碱浸回收工艺 864

 0

本发明属于锂离子电池回收技术领域，具体涉及一种构筑原电池效应的还原碱浸回收工艺。一种构筑原电池效应的还原碱浸回收工艺，是在给定碱性环境下引入还原性的金属粉末作为原电池负极，而待还原的废旧正极材料构成原电池正极，实现氧化还原反应。本发明利用原电池效应提供的还原效果，替代常见的火法预处理过程，有效地简化了碱性浸出体系，实现全湿法工艺过程回收废旧锂离子电池正极材料。

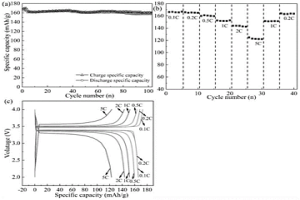

废旧磷酸铁锂电池正负极活性物质耦合再生修复的方法 1008

 0

本发明公开了一种废旧磷酸铁锂电池正负极活性物质耦合再生修复的方法，该方法是将废旧磷酸铁锂电池的正极片和负极片进行热解后，通过磁选或浮选分离回收磷酸铁锂活性物质；将磷酸铁锂活性物质与锂源、三价铁化合物及有机碳源混合球磨，得到混合料，所述混合料在保护气氛下进行焙烧处理，即得再生修复磷酸铁锂。该方法在废旧磷酸铁锂电池正极材料再生修复过程中将负极与正极活性物质进行耦合再生修复，获得电化学性能好的磷酸铁锂正极材料，且相对现有的再生修复，该方法省去了复杂除杂过程，成本较低，为大规模工业化再生修复废旧磷酸铁锂活性物质提供了可能。

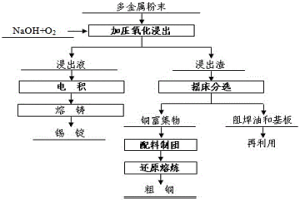

废旧线路板多金属粉末的选冶联合处理方法 665

 0

一种废旧线路板多金属粉末的选冶联合处理方法，多金属粉末在含催化剂的碱性体系中通入氧气氧化浸出，使锡以锡酸钠形式溶解进入浸出液，同时使铜与残余的塑料基体分离，浸出渣再采用摇床分选方式分别产出铜富集物和废塑料，铜富集物经过配料后还原熔炼产出粗铜。本发明的实质是采用化学选矿与火法熔炼的联合方式处理废线路板多金属粉末，不仅有效防止锡还原进入粗铜，而且消除了废塑料在熔炼过程带来的环境污染问题，采用源头治理措施杜绝了多金属粉末回收铜过程的环境污染。

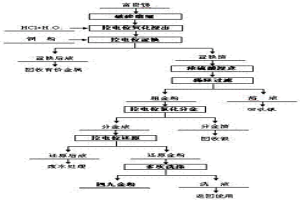

富贵锑控电位富集并制备四九金的方法 937

 0

一种富贵锑控电位富集并制备四九金的方法，富贵锑破碎磨细至要求粒度后，在纯盐酸体系加入双氧水控电位氧化浸出，浸出后料浆加入铜粉控电位置换，置换渣再用浓硫酸浸煮后得到粗金粉，粗金粉在盐酸溶液中加入双氧水控电位氯化分金，分金液加入氢氧化钠和亚硫酸钠控电位还原得到金粉，金粉经过洗涤后得到四九金粉。本发明的实质是采用控电位方式分别实现了氧化浸出、置换、氯化分金和还原等过程可调可控的目的，金和银的直收率分别达到99.9%和99.0%以上。本发明具有金属分离效果好、技术指标稳定和工艺流程短等优点。

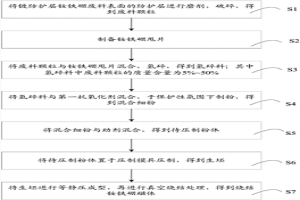

镀防护层烧结钕铁硼废料再利用的方法 648

 0

一种镀防护层烧结钕铁硼废料再利用的方法，包括以下步骤：将废料的防护层进行磨削，破碎得到废料颗粒；制备钕铁硼甩片，钕铁硼甩片与废料颗粒的元素组成相同，废料颗粒的元素组成包括Pr、Nd、B和Fe，钕铁硼甩片中Pr和Nd的质量百分含量之和与废料颗粒中Pr和Nd的质量百分含量之和的比值为1.02～1.1:1，钕铁硼甩片中B的质量百分含量与废料颗粒中B的质量百分含量的比值为0.98～1.03:1，钕铁硼甩片中余量为Fe；将废料颗粒与钕铁硼甩片混合，氢碎得到氢碎料；将氢碎料与第一抗氧化剂混合制粉，与助剂混合得到待压制粉体，压制得到生坯；将生坯等静压成型，真空烧结，得到烧结钕铁硼磁体。该方法无污染，镀防护层烧结钕铁硼废料的利用率高，得到的钕铁硼磁体性能好。

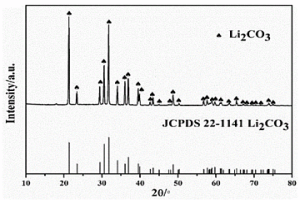

槟榔渣和废旧正极材料的联合处理方法 786

 0

本发明属于废旧电池回收技术领域，具体涉及废旧正极材料和槟榔渣联合处理方法，将槟榔渣在过热蒸汽气氛中进行预处理，随后再和废旧正极材料混合造球得球团，将球团进行焙烧处理得焙烧料，将焙烧料进行水浸处理，得到提锂液和水提渣。本发明能够实现锂的优先选择性提取，此外，还能够有效实现其他元素的高选择性回收，不仅如此，还能够联产高性能的槟榔基碳材料。

废旧锂电池正负极粉分离的方法 1089

 0

本发明公开了一种废旧锂电池正负极粉分离的方法。本发明利用正负极片的粘接剂性质差别分离正负极粉。正极片粘接剂为PVDF等脂溶性粘接剂，负极片粘接剂为SBR等水溶性粘接剂，所以用水浸泡正负极片，使负极片的水溶性粘接剂溶解，负极粉从负极片上脱落，而正极无影响，从而实现正负极粉的分离。本发明可得到三种极粉材料，即90％以上的纯净的正极粉和纯净的负极粉，以及10％以下的正负极粉混合料，纯净的正极粉和纯净的负极粉均可直接进行材料修复；能够实现正负极粉分离的大规模工业化生产，提高锂电池回收产物的经济价值。

吡啶类醚类化合物及其制备方法和作为铜萃取剂的应用 867

 0

本发明公开了一种吡啶类醚类化合物及其制备方法和作为铜萃取剂的应用。吡啶类醚类化合物由2‑(氯甲基)吡啶盐酸盐与对烷基酚在碱和相转移催化剂催化作用下进行威廉逊醚类合成反应得到。该吡啶类醚类化合物作为铜萃取剂用于氨‑铵盐溶液中铜与镍、钴、锌等金属的萃取分离，对铜选择性萃取性好，且分相时间短，反萃能力优良。

含硫砷难处理金矿提金方法 954

 0

本发明提供了一种含硫砷难处理金矿提金方法。该方法首先添加固体活性炭强化细菌氧化预处理，然后调整矿浆浓度以及pH后进行活性炭吸附浸出金。在生物氧化阶段固体活性炭的用量为6g/L～10g/L，粒度范围为1mm～5mm，在固体活性炭的作用下，细菌浸出含硫砷难处理金矿的氧化时间大幅缩短、浸出率大幅提高；预氧化完成后调整矿浆浓度及pH后直接用于浸金，浸金后解析回收金和砷。该方法为含硫砷难处理金矿细菌预氧化及浸金提供了重要的理论及技术指导。

从废旧锂电池钴酸锂中分离钴锂制备磷酸钴的方法 802

 0

本发明公开了一种从废旧锂电池钴酸锂中分离钴锂制备磷酸钴的方法，该方法包括以下步骤：1)对废旧锂电池进行拆解、剥离，得到正负极活性物质；2)将所述正负极活性物质进行煅烧和研磨，得到含LiCoO2的粉末物料；3)所述含LiCoO2的粉末物料采用H3PO4和H2O2的混合浸取液进行浸出，所得浸出液通过中和，固液分离，得到磷酸钴沉淀和含锂溶液。该方法以典型废旧锂电池钴酸锂为原料，采用焙烧结合浸出方法有效分离Co和Li，并回收其高附加值钴制备磷酸钴(钴紫)，实现废旧锂电池钴酸锂的资源化回收和利用。

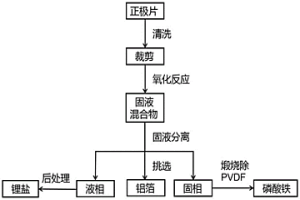

从磷酸铁锂废旧电池中回收得到高纯磷酸铁的方法 1071

 0

本发明提供了一种从磷酸铁锂废旧电池中回收得到高纯磷酸铁的方法，该方法通过对退役磷酸铁锂电池进行拆解清洗、氧化处理、高温煅烧，对磷酸铁锂正极PVDF进行去除，得到高纯磷酸铁。本发明具有成本低廉、过程简单的优点，通过对PVDF的处理消除了其对回收得到的磷酸铁纯度的影响，并且避免了其对环境的污染，达到了绿色环保的要求，适用于工业化大批量生产，具有良好的应用前景和经济价值。

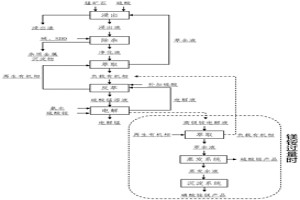

电解锰的生产方法 880

 0

本发明公开一种电解锰的生产方法，包括浸出、除杂、萃取、反萃、电解及氨氮和镁回收的工序，通过将液体循环分为两个部分，大幅度减少循环溶液中杂质的累积，有效增加循环次数，而且处理后的氨氮和镁可直接回收利用，处理工艺简单，有效解决了氨氮和镁难处理和难回收的问题。另外，本发明整体工艺流程不仅增加水资源的循环次数，而且环境友好，不产生含氨氮电解锰渣，绿色环保。

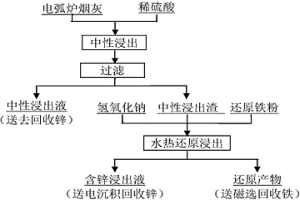

从电弧炉烟尘中选择性回收锌和铁的方法 968

 0

一种从电弧炉烟尘中选择性回收锌和铁的方法，本发明采用两段浸出法，第一段为中性浸出，将电弧炉烟尘与稀硫酸混合后加入到耐酸反应釜中，使电弧炉烟尘中的氧化锌优先溶解进入溶液中，铁酸锌保留在中性浸出渣中；第二段为碱性体系中水热还原浸出，将中性浸出渣加入搪瓷反应釜内，以Fe粉为还原剂，使中性浸出渣中的锌进入浸出液中，铁则以磁性铁氧化物的形式产出。本发明采用中性浸出来溶解电弧炉烟尘中的氧化锌，浸出时间短、浸出率高，优先实现了电弧炉烟尘中氧化锌中锌的回收；水热还原浸出过程能够将中性浸出渣中的三氧化二铁、铁酸锌物相转化为磁性铁氧化物，锌在此过程中得到高效浸出，不但实现了锌与铁的有效分离，同时有利于后续铁的磁选回收。

锑电解液选择性除铁的方法 1037

 0

一种锑电解液选择性除铁的方法,本发明在不调节酸度的情况下，通过配合剂配合电解液中铁和锑离子,配合剂加入摩尔量与铁、锑离子总摩尔量之比为3~5：1，再加入还原剂对铁离子配合物进行选择性还原，再对还原后电解液进行固液分离含铁化合物及过量配合剂，最后加入沉淀剂沉淀分离配合剂。本发明无需调整pH值，不破坏原电解液体系，结晶后液可直接返回电解；除铁选择性高，除铁率与沉锑率之比大于80，净化后渣中草酸亚铁纯度达到98%以上；过程环保经济，不产生二次污染。

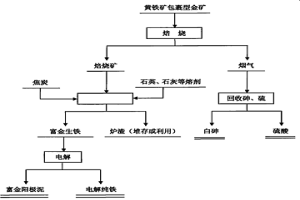

黄铁矿包裹型金矿富集金的方法 858

 0

一种黄铁矿包裹型金矿富集金的方法,以黄铁矿包裹型金矿(包括金具有回收价值的含金硫精矿)焙烧产出的焙烧矿为原料,按配比配入焦炭、石灰和石英等,加入熔炼炉内于1450～1600℃下还原熔炼,产出富金生铁。再将富金生铁铸成阳极板,采用隔膜电解技术,于硫酸亚铁或硫酸铵水溶液电解体系中电解,产出电解纯铁和富金阳极泥。这一方法资源利用率高,环境友好。

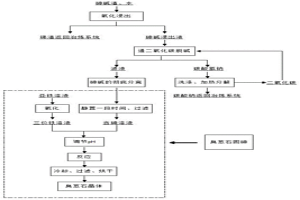

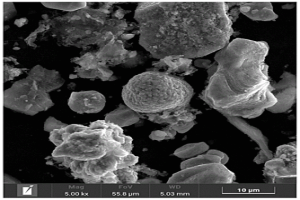

稳定化处理砷碱渣制备臭葱石的固砷方法 1066

 0

本发明公开了一种稳定化处理砷碱渣制备臭葱石的固砷方法，包括以下步骤：1)将砷碱渣进行氧化浸出，过滤得到含碳酸钠和砷酸钠的浸出液及锑酸钠沉淀；浸出液浓缩后通入CO₂脱碱，过滤得到脱碱浸出液及碳酸氢钠晶体；2)向步骤1)所得的脱碱浸出液中加入酸控制其pH为1.0～2.5得到富砷溶液；3)按铁砷摩尔比1.0～3.0向步骤2)所得的含砷溶液加入亚铁盐和H₂O₂的混合溶液，控制其pH为1.2～2.0，75～95℃反应即得到臭葱石晶体。本发明处理砷碱渣得到了具有双锥八面体形貌、颗粒均匀的臭葱石晶体，砷浸出浓度低于GB5085.3‑2007《危险废物鉴别标准‑浸出毒性鉴别》规定，可长期安全储存。

协同萃取剂及其从酸性含镍溶液中选择性萃取镍的方法 1038

 0

本发明公开了一种协同萃取剂及其从酸性含镍溶液中选择性萃取镍的方法；协同萃取剂为萘磺酸或萘磺酸盐与吡啶羧酸酯的复配物；所述的方法是用该协同萃取剂从酸性含镍水溶液中选择性萃取镍离子，负载有机相采用无机酸进行反萃取获得高纯度的含镍溶液，实现镍离子与铁离子、铝离子、锰离子、镁离子、钙离子和铬离子等杂质离子的有效分离，该方法镍离子回收率高，镍离子与杂质分离效果好，流程短，易于实现工业化。

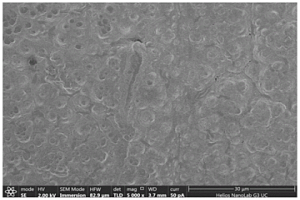

平板膜、膜组件、膜蒸馏装置及浓缩含铜废水的方法 939

 0

本发明提供了一种适用于浓缩含铜废水的疏水平板膜的制备方法，包括步骤：S1，将呈半结晶聚合物态的有机物、造孔添加剂和有机溶剂在50‑70℃温度下混合，得待脱泡液；然后对所述待脱泡液进行脱泡处理，得铸膜液；S2，对所述铸膜液进行预成型处理，得初生膜；然后将所述初生膜依次浸泡于60‑80％浓度的醇类弱非溶剂和水中，得具有乳突状结构的疏水平板膜；其中，所述初生膜在所述醇类弱非溶剂中的浸泡时长为10‑20s。基于上述制备方法，本发明获得了一种具有乳突状粗糙结构的疏水平板膜，其机械性能、疏水性能、抗污染性能和铜截留性能均较佳，具有较高的铜浓缩效率，适用于含铜废水的膜蒸馏。

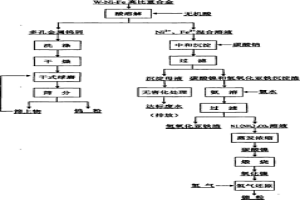

钨基高比重合金废料中钨、镍、铁综合利用的方法 720

 0

本发明是一种钨基高比重合金废料中钨、镍、铁综合利用的方法,其特征在于,对于W-Ni-Fe高比重合金废料,用无机酸与其在适当的温度下反应,使高比重合金中的镍、铁优先被溶解到溶液中,而钨则不被溶解;液固分离后所得到的多孔金属钨屑经去离子水洗涤后干燥,经干式球磨及筛分后,得可用于硬质合金生产的钨粉;然后向含Ni2+、Fe2+的滤液中加入碳酸钠,得碳酸镍和氢氧化亚铁沉淀渣;然后用氨水优先将沉淀渣中的镍溶解至溶液中,而大部分铁仍保留于渣中。所得镍溶液经蒸发浓缩后得碳酸镍产品,或将碳酸镍煅烧得氧化镍,再用氢气还原炉还原成金属镍粉。该方法工艺简单,设备简单投资少,易于实施,成本低。

含锌电子废弃物高效分离锌同步制备纳米氧化锌的方法 670

 0

本发明公开了一种含锌电子废弃物高效分离锌同步制备纳米氧化锌的方法，该方法是将含锌电子废弃物与碳质还原剂及由氧化钙和惰性氧化铝组成的稳定剂混匀后，置于惰性气氛下在800～950℃温度下进行焙烧，焙烧挥发物依次进入弱氧化性气氛中在700～950℃进行氧化焙烧和强氧化性气氛中在500～700℃进行氧化焙烧，得到纳米氧化锌粉体；该方法以含锌电子废弃物为原料高效回收锌并制备出高纯度纳米氧化锌粉体材料，不但实现了废物利用，而且获得较高的经济价值，且该方法操作简单、生产成本低、环境友好，满足工业化生产要求。

含硫酸铅物料的氯化脱铅液循环利用的方法 672

 0

一种含硫酸铅物料的氯化脱铅液循环利用的方法，本发明将含硫酸铅物料加入氯化钠溶液中脱铅并将脱铅液循环利用，将含硫酸铅物料加入氯化钠溶液中，搅拌下加热反应一段时间后趁热过滤，得浸出渣和浸出液；将浸出液冷却过滤，得富铅渣和脱铅滤液；向脱铅滤液中加入铅粉除杂，搅拌下加热反应一段时间后加入碱调节pH值为8.0～13.0，过滤，得沉淀渣和沉淀后滤液；加入盐酸调节沉淀后滤液pH值为4.0～7.0后补加氯化钠循环利用。本发明具有工艺简单，成本低廉，脱铅效果好，脱铅液可循环利用，大大减少了废水排放量。

废旧镍氢电池综合回收处理方法 923

 0

一种废旧镍氢电池综合回收处理方法,包括如下步骤:(1)将废旧镍氢电池进行破壳处理,分选出正极、负极、隔膜和钢壳;(2)将隔膜按每2L～3L硫酸溶液投入1kg隔膜的比例投入2mol/L～6mol/L硫酸溶液中,反应0.5h～2h,过滤;(3)将正极和负极分别进行球磨,分别过≤75目筛网,并对正极筛上物旋风分离回收粗镍,对负极筛上物旋风分离回收粗铜;(4)将正负极筛下物一起按每3L～6L硫酸溶液投入1kg筛下物的比例投入2mol/L～6mol/L硫酸溶液中,升温至50℃～95℃,反应2h～8h,过滤;(5)将步骤(2)与(4)所得滤液一并升温至50℃～100℃,并加入相当于沉淀稀土所需金属离子理论计算量2～4倍的可溶性碱金属盐,调节pH为1～5,反应1h～4h,过滤;(6)对滤液进行多级萃取除杂。本发明工艺简单,成本低,对环境污染少,回收率高。

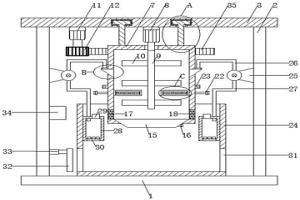

有色冶金固液分离装置及方法 975

 0

本发明公开了一种有色冶金固液分离装置及方法，属于冶金技术领域，包括下底座，下底座的上端左右两部均固定连接有支撑座，一对支撑座的上端固定连接有上底座，上底座的下端开设有T形环转限位转动槽，T形环转限位转动槽内转动连接有一对T形连接杆，且一对T形连接杆的下端延伸至T形环转限位转动槽的下侧，一对T形连接杆的下端固定连接有分离箱，分离箱的上端中部开设有轴孔，上底座的下端固定连接有第一正反转电机，且第一正反转电机位于T形环转限位转动槽的内侧，第一正反转电机的输出端贯穿轴孔，第一正反转电机的输出端固定连接有搅拌轴，搅拌轴的左右两端均固定连接有多个均匀分布的搅拌叶，分离彻底，分离效果较好，工作效率高。

电解用新型不溶阳极 1059

 0

一种电解用新型不溶阳极，为五元铅基合金(Ag-Sn-As-Sb-Pb)，主要用于电积铜粉和电积镍粉的生产，在高电流密度条件下，电流密度在(1200～1400A/m2)范围之间进行，更可用于其它电解行业及低电流密度条件(300～1000A/m2)的生产，例锰冶金与锌冶金。其化学成分为：Ag?815～980g、Sn?3.15～3.50％、As?0.65～0.85％、Sb?1.10～1.30％，余量为铅。耐腐蚀性能好，可用于硫酸浓度为180g/L，电流密度为1200～1400A/m2条件下电解。所析出的铜粉，经过滤、洗涤、烘干后，检测铜粉中铅含量均低于国家标准(GB5246-85)0.05％。

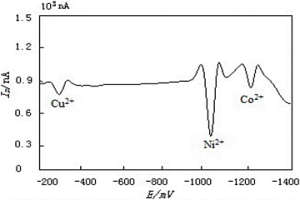

同时测定锌电解液中铜镉镍钴含量的方法 725

 0

本发明公开了一种同时测定锌电解液中铜镉镍钴含量的方法，包括将待测锌电解液与由硼酸钠、柠檬酸钠和丁二酮肟组成的检测体系反应，测定铜、镉、镍和钴络合物的吸附极谱波，通过获得的二阶导数波峰电流计算铜、镉、镍和钴的含量。本发明的方法通过采用硼酸钠、柠檬酸钠和丁二酮肟为检测体系，并通过调节pH值达到同时测量铜、镉、镍、钴离子的含量；该检测体系能完全掩蔽锌离子的干扰，无需对被测锌电解液预处理；通过标准加入法，减弱了待测锌电解液中其他共存离子的影响，选择性高，测量结果准确；所用仪器价格便宜，操作简单，所用试剂种类少，稳定性好，价格便宜，检测过程无沉淀生成，分析速度快，易实现自动化，适合在线检测中使用。

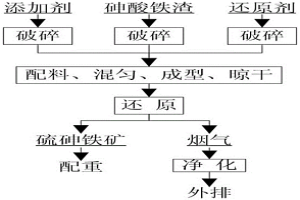

砷酸铁渣的稳定固化方法 746

 0

本发明公开了一种砷酸铁渣的稳定固化方法，该方法包括将砷酸铁渣、添加剂和还原剂混合均匀，经成型和还原，得到硫砷铁矿，完成稳定固化处理。本发明的方法可直接产出硫砷铁矿，不仅能够有效防止废渣中砷的溶出，不随时间反弹，而且稳定固化后的硫砷铁矿强度高，比重大，耐水性能好，可用于配重，消除了含砷渣堆存引起的环境隐患，实现对砷渣的稳定固化。
