全部
▼
热搜：
956
0

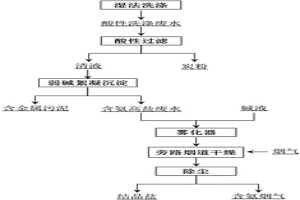

本发明提供一种酸性烟气洗涤废水零排放处理方法，通过酸性过滤，除去废水中的悬浮物；通过絮凝沉淀，除去金属离子；再通过干燥回收氟氯等物质、除去有机物；或者通过高碱除氨工艺回收含氨副产物，通过冷凝结晶回收氟氯等物质。本发明的方法能够有效处理酸性洗涤废水，实现重金属危废的减量化、氨氮清洁治理及回用、避免了单质硫堵塞设备、废水的零排放、粉尘粘度低、无糊袋现象；资源回收并重复利用，保护环境。
830
0
本发明公开了一种铜电解液脱铜后液制备精制硫酸镍的方法，包括将铜电解液脱铜后液通过酸盐分离将硫酸和硫酸镍分开、一次硫化、中和除杂、氟化物除钙镁、二次硫化、吸附材料吸附镍和浓缩结晶，制得精制硫酸镍产品。本发明的方法直接针对铜电解液脱铜后液进行提纯，节约了一次浓缩结晶成本，且镍收率高，提纯过程简单，省去了传统萃取过程，从而大幅降低了投资费用和运行成本。
691
0

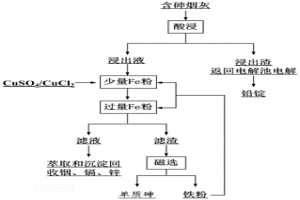

本发明公开了一种减量化高效处理含砷烟灰的方法，该方法主要包括以下步骤：(1)将含砷烟灰进行酸浸，得到酸浸液和酸浸渣；(2)将所得酸浸液用铁粉分步还原其中的砷，得到单质砷，还原过程中采用Cu2+做活化剂，反应完成后过滤得滤液和滤渣；(3)将所得滤渣进行磁选分离，将滤渣中的铁和砷分离，得到高纯的单质砷产品。该方法首先进行酸性浸出，使砷、锌、铟、镉进入酸浸液中，实现了砷、锌、铟、镉等有价金属与其他金属的分离；酸浸液中的砷使用铁粉分步还原为单质砷，这样不但可有效地回收砷，还可最大限度的降低砷产品的保存含量，实现含砷烟灰的减量化处理。该法操作简单、成本低、效率高。
922
0
本发明公开了一种用离子交换树脂从镍电解阳极液中深度除铜的方法，该方法包括如下步骤：用螯合型离子交换树脂对镍电解阳极液进行多级逆流吸附，将镍溶液中Cu的浓度降至40mg/L以下，过滤，用低浓度酸溶液洗涤树脂，除去树脂中以物理夹带及化学吸附的Ni，然后用酸溶液进行解吸得到Cu/Ni比大于20的铜溶液；将得到的Cu含量低于40mg/L的镍溶液进行动态吸附，控制溶液的流速与温度，从而获得Cu浓度低于3mg/L的镍溶液。本发明技术所得负载树脂中Cu/Ni比高，可达30以上，避免了除铜渣的生成，实现了无渣化除铜。本发明具有除铜深度高，工艺简单，无杂质引入、成本低、无废气废渣排放等优点，具有十分显著的经济效益与环保价值。
925
0
本发明公开了一种废旧锂离子电池的溶剂分选预处理方法，包括以下步骤：步骤1、放电；步骤2、拆解切割；步骤3、溶剂分选；步骤4、水筛选：把步骤3得到的滤渣放入筛网，以纯水冲洗作为动力进行筛分，筛上物为铝箔、铜箔，筛下物为正负极活性物质。本发明的废旧锂离子电池的溶剂分选预处理方法具有绿色环保、处理周期短、分离效率高和成本低廉的特点。
817
0

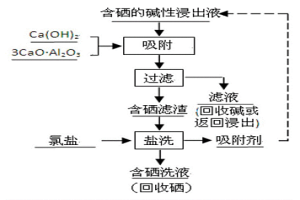

本发明公开了一种分离碱性浸出液中硒的方法，包括以下步骤：1)将Ca(OH)2和3CaO·Al2O3缓慢加入到含SeO32-和/或SeO42-的碱性浸出液中，搅拌，控制反应温度为40～80℃，生成沉淀；2)将步骤1)后的混合液过滤，得到含硒滤渣和滤液；3)将含硒滤渣用去离子水洗涤数次并烘干，然后将烘干后的含硒滤渣与氯盐溶液混合，搅拌，待反应完成后进行液固分离，得到含硒洗液和Ca-Al-Cl型吸附剂；所述Ca-Al-Cl型吸附剂主要为3CaO·Al2O3·CaCl2·10H2O；4)从步骤3)得到的含硒洗液中回收硒。本发明的工艺实现了吸附剂的循环利用以及浸出液中碱的回用，工艺清洁环保。
591
0
一种从硫酸烧渣中提取金和/或银的方法，将含有金、银的硫酸烧渣用酸性硫脲溶液进行多级逆流浸出，浸出液经酯基硫脲树脂柱吸附，再采用稀酸洗脱后，用铁置换还原得到含金、银的贵泥。本发明中的吸附液、置换液可分别返回上级作业作为浸出剂和洗脱剂使用，操作过程中无废水、废渣排放，具有显著的环境与经济效益。
840
0

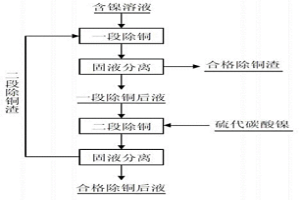

一种硫代碳酸镍与含镍溶液二段逆流反应深度除铜的方法，其实质在于用硫代碳酸镍作为除铜剂，与含镍溶液进行二段逆流反应除铜，一段反应的除铜剂为二段反应的除铜渣，最终排出合格的铜渣；二段反应时加入新鲜的硫代碳酸镍，并产生合格的除铜后液。本发明充分利用了硫代碳酸镍能长时间保持活性的特点，可将铜浓度可以降至1mg/L以下，并获得铜镍比高于80/1的除铜渣。
591
0

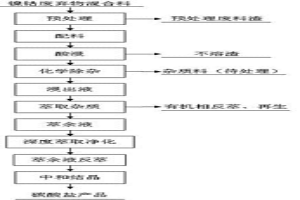

一种利用镍钴渣制备电子三元材料前驱体的方法，采用物理和化学一种或多种方法联用，对含镍钴的废弃渣或废弃物进行预处理，初步使镍钴元素与其他物质进行分离；对各种含镍钴的废弃渣或废弃物，将镍钴元素比例调整到mol比1∶(1-0.2)。采用萃取方法把镍钴元素之外的其他元素深度净化，把镍钴作为一组团来处理，分离净化出其他杂质，镍钴不再分离，通过冶金工艺技术，直接生成为三元电子材料适应的镍钴氧化物前驱体。在镍钴的硫酸溶液中，加入碳酸钠或氢氧化钠，直接产出镍钴的碳酸物或氢氧化物。本发明的重要特点或创新点为镍钴俩元素的结合是在离子层级上发生的。改善环境影响，同时得到镍钴的新产品，有利于资源再生利用和环境友好发展。
701
0
本发明公开了一种高锰锌精矿氧压浸出液除锰的方法，包括以下步骤：S1、将高锰锌精矿磨矿后进行氧压浸出，产出氧浸液和氧浸渣；其中氧浸液中锰离子的浓度大于5g/L；S2、在氧浸液中加入中和除铁剂，得到除铁后液和除铁渣；S3、在除铁后液中加入PbO2除锰，得到高铅锰渣和除锰后液；S4、粗铅及高锰渣回收：高铅锰渣干燥后与煤粉、石英石、石灰石、氧化铁进行混合，混合后于1250℃～1350℃进行还原熔炼，得到粗铅和富锰渣。本发明可高效脱除掉锌浸出液中的锰离子，且除锰过程不引入杂质元素，保证了锌电积工序正常生产，所得除锰产物可作为火法炼铅原料或铅系统配料，得到粗铅和富锰渣，实现了过程锰、铅的高效回收。
631
0

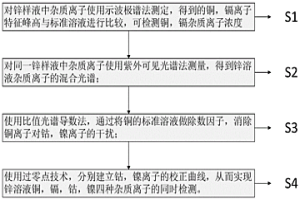

本发明公开了一种基于极‑光谱融合的锌溶液杂质离子浓度检测方法，执行过程如下：采用示波极谱法测定铜、镉混合标准溶液以及待测锌溶液的极谱，并基于极谱中铜、镉离子特征峰高计算出待测锌溶液中铜、镉离子的浓度；计算待测锌溶液中铜、钴、镍离子每个波长点对应的吸光度系数；以及获取待测锌溶液中杂质离子混合吸光度的比值导数光谱、钴离子的比值导数光谱、镍离子的比值导数光谱，其中将铜离子的标准溶液作为除数因子；基于杂质离子混合吸光度的比值导数光谱、钴离子的比值导数光谱、镍离子的比值导数光谱采用过零点技术计算出待测锌溶液中钴离子浓度、镍离子浓度。上述方法实现了不经分离可以同步检测出杂质离子的浓度。
841
0
本发明公开了一种硫酸渣磷酸浸出‑萃取提取有价金属的方法，该方法是将硫酸渣经过球磨处理后，采用磷酸‑氢氟酸混合酸浸出，所得浸出渣经过水洗得到二水磷酸铁，所得浸出液调节pH值至弱酸性后，萃取分离回收铜、钴和镍；该方法实现了硫酸渣中铁、镍、钴、铜等有价金属元素的高效综合回收利用，且该方法操作简单、生产成本低、环境友好，满足工业化生产要求。
1052
0
本发明公开了一种从含铁钴铜的合金中回收有价金属的方法，包括如下步骤：(1)将冰铜、铜‑镍冰铜和废杂铜中的一种或几种与含铁钴铜的合金加入到转炉内；(2)控制转炉内冶炼温度为1100℃‑1350℃，向转炉内鼓入含氧气体，使得转炉内的物料在氧化性气氛下进行反应，产出粗铜、含钴炉渣和烟气；(3)分离粗铜与含钴炉渣，从含钴炉渣中回收钴。本发明的方法，通过将高熔点的含铁钴铜的合金与低熔点的冰铜/铜‑镍冰铜混合熔炼，有效降低了单独熔炼铁钴铜的合金所需的冶炼温度，工艺的能耗优势十分突出，并且降低了耐火材料的要求，提高了工艺经济效益，造渣剂用量小，更加经济环保。
771
0

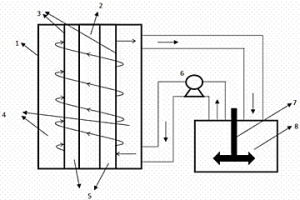

一种处理镍钴合金废料的方法，将稀硫酸体系镍钴合金废料浆料置于浆料槽中，浆料槽中设有机械搅拌桨，保持浆料处于混合均匀状态；浆料经过气动泵按照一定速度进入旋流电解系统，经电解后从电解装置排出继续进入浆料槽，如此循环，一定时间后矿物中的镍、钴得到高效提取。工艺条件为：浆料中稀盐硫酸浓度为180‑200g/L，温度为55‑85℃，液固比为6‑12 : 1，阴极电流密度为100‑200A/m2。本发明流程短，反应速度快，反应过程传质均匀，相比于传统酸性湿法技术，酸度低、无需添加额外氧化剂，可实现合金废料中镍钴的综合高效提取，提高资源利用率。
959
0

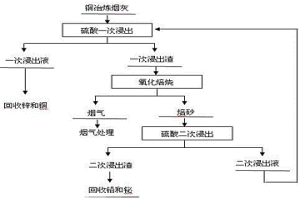

本发明提供了一种铜烟灰焙烧强化浸出的方法。本发明将含有较多金属硫化物的铜冶炼烟灰通过硫酸一次浸出‑氧化焙烧‑硫酸二次浸出的工艺流程有效浸出铜冶炼烟灰中的铜和锌，金属铜和锌的综合浸出率在90%以上。利用本发明提供的工艺流程回收铜冶炼烟灰中的铜和锌，工艺流程合理，金属浸出率高，试剂耗量少，操作简单、技术指标稳定、生产成本低，具有显著的经济效益和环保效益。
733
0

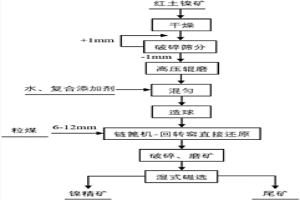

本发明提供了一种强化高镁型红土镍矿直接还原的复合添加剂及其应用，复合添加剂包括25wt%～35wt%脱硫石膏、20wt%～30wt%碳酸钠、10wt%～15wt%腐殖酸钠、10wt%～15wt%聚丙烯酰胺、5wt%～10wt%煤粉、5wt%～10wt%氧化钙和1wt%～5wt%铁精粉。本发明的复合添加剂可从高镁型中低品位红土镍矿中制取高镍精矿，可应用于高镁型红土镍矿直接还原，其应用方法为：将红土镍矿和复合添加剂混合，造球得到生球；将生球干燥，使生球固结成强度超过300N/个的干燥球；将干燥球进入回转窑，加入还原煤进行分段还原得到还原产品；将还原产品水淬急冷后，破碎球磨、湿式磁选得到高镍铁精矿。
688
0
一种冶炼烟气的余热利用方法，包括如下步骤：900～1400℃的高温冶炼烟气进入中压余热锅炉，产出压力1.80～3.82Mpa、温度250～400℃的过热蒸汽，同时烟气温度降低到320～400℃；然后，进入高温精密收尘器，收集烟尘，收尘后的烟气温度为300～350℃，烟气含尘量2～10mg/Nm3；接着，烟气进入低压余热锅炉，产出压力0.35～0.90Mpa、温度139～175℃的饱和蒸汽，烟气温度降低到150～180℃；最后，烟气进入二氧化硫气体吸收岗位处理或达标排放。采用本发明收尘效率为99.98%、收尘后的烟气粉尘含量降低到2～10mg/Nm3，收尘效率比传统的布袋收尘方式提高1～2%，烟气的余热回收利用率达到70～75%。
844
0
一种处理复杂次氧化锌原料制取电锌的方法，先以浓硫酸铵溶液为浸出剂浸出复杂氧化锌原料，得到浸出液和浸出渣；向浸出液中加入废电解液冷却沉复盐；将复盐用水和废电解液的混合液溶解，然后加入锌粉净化除杂得到净化液，最后将净化液电积得金属锌及废电解液，废电解液循环使用。复盐母液除去F－和Cl－后返回浸出过程。铅、银等有价金属富集在浸出渣中，送铅冶炼厂处理。本发明有效地解决了因为氟氯含量高而无法由锌渣、锌烟尘制取电锌的问题，为复杂氧化锌资源的高效利用创造了条件。具有原材料价廉，成本低，流程闭路循环，环境友好等优点，对复杂氧化锌资源的有效利用具有重要意义。
一种从重金属富集、超富集植物中提取有价金属及生物油,以实现重金属富集、超富集植物资源化、能源化利用的方法。本发明采用“水热”法对对重金属富集、超富集植物收获物中的重金属进行分离、提取,并将收获物生物质转化为生物油;实现重金属富集、超富集植物收获物的减量化和能量利用,达到植物收获物中各有价金属的资源化和生物质能源化利用的目的。本发明具有原料适应性强、重金属回收率高且无“二次污染”的突出优点,同时,能确保植物修复技术的完整性。既可以提供金属、生物油提取的有价资源,又可达到环境效益和经济效益的统一。
698
0

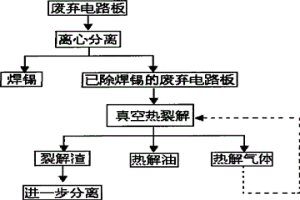

一种废弃电路板的回收方法,包括下述步骤:1.加热离心分离:将废弃电路板置于油浴中加热使焊锡熔化,然后,将焊锡已熔化的废弃电路板通过离心机械使焊锡从废弃印刷电路板高效分离。2.真空裂解:将脱除焊锡后的废弃电路板基板、电子元件置于真空裂解装置中,加热,进行热裂解,收集热裂解挥发产物,并冷凝成液态油。3.收集真空裂解后固体物质:将热裂解后的电子元件、电路板基板分类收集,以回收电子元件的贵金属和其他有价金属及电路板基板上的铜箔、玻璃纤维等物质。本发明根据废弃电路板的结构特性分阶段处理、方法简单、无污染、成本低、效率高、废弃电路板废弃资源回收率高,适于工业化应用,适合废弃电路板的大规模回收。
707
0
一种铜锡混杂屑末的分离方法，将处理剂溶液与 混杂屑末充分混合，用水为介质将疏水的青铜屑末与 亲水的锡合金屑末分离。分离可在摇床上进行。本 发明的分离方法可获得保持原有组分的两种合金屑 末；青铜末含Cu82.27—85.53％，锡合金含Sn81.33 —82.55％，两个合格的产品的产率96.9—95.8％。 容易实施、设备投资少、生产成本低、经济效益大，特 别适用于轴瓦加工屑末的分离。
671
0

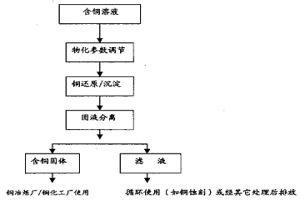

本发明涉及一种从含铜废液中分离铜的方法，包 括：对含铜废液的温度、浓度、氧化还原电位、pH值等物理 化学参数进行调节的步骤；向其中加入含－OH、－C(＝O)H、 －NH2基团的还原剂或含－SH、 －S－、－C(＝S)S －基团的沉淀剂或两者的混合物进行反应、使 铜以单质或固体化合物的形式从废液中析出的步骤；进行固－ 液分离、收集固体铜和/或铜化合物的步骤。需要时还包括对分 离了固体后的废液进行组成调节，使它恢复到配制后、使用前 的状态的步骤。本发明还涉及一种实施按本发明方法的设备。 本发明具有铜回收率高、三废排放少、设备和操作简单、投资 少的有利效果。
679
0
本发明公开了一种用电解金属锰浸出渣制备硫酸锰的方法,包括以下步骤:以电解金属锰浸出渣的洗涤液为原料,用碳酸盐沉淀该洗涤液,分离后得到碳酸锰沉淀和沉淀余液;再用硫酸溶解碳酸锰沉淀得硫酸锰溶液;硫酸锰溶液经多重纯化后得到纯净硫酸锰溶液,纯净硫酸锰溶液经蒸发结晶得到高纯硫酸锰产品。本发明的方法具有资源节约、环境友好、经济效益高、工艺简单、投资成本少等优点。
609
0
本发明公开了微生物浸出风化壳淋积型稀土矿的方法，包括以下步骤：1)将微生物进行活化后，进行培养，得到菌悬液；2)然后采用菌悬液、菌体或者去除菌体的代谢物作为浸出介质浸出风化壳淋积型稀土得到含稀土的浸出液。本发明中选用的微生物环保安全，在自然界普遍存在，来源广泛，一些微生物有利于环境污染物降解和生态修复及改善；2)本发明中微生物浸出过程中产生代谢产物通常含有羟基、羧基等官能团，微生物细胞膜或细胞壁表面也可含有与稀土作用的活性成分，可以通过络合和螯合作用浸出稀土元素，浸出效果好、选择性强、杂质溶出少，并且成本低、过程绿色环保。
831
0
本发明公开了一种从废石化催化剂中回收稀贵金属的方法：(1)将废石化催化剂和水混合浆化，得到浆化后浆料；(2)将浆化后浆料进行研磨；(3)向研磨后的浆料中加入盐酸和氯酸钠，搅拌浸出，得到浸出液和浸出渣；(4)向浸出液中加入铜粉反应，反应完成后过滤，得到稀贵渣和过滤液；(5)向过滤液中加入碳酸钠，使过滤液中金属镍浸出。本发明的工艺方法，在浸出之前，增加了浆化、粗磨和超细湿磨，有效地提高了铂和镍的回收率，具有高效、节能、回收率高的特点，铂回收率达到96％。
1047
0

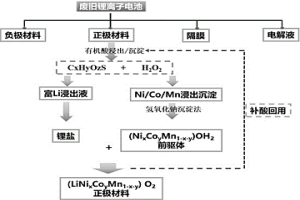

本发明公开了一种废旧锂离子电池正极材料高效回收与再生的方法，包括以下步骤：对回收的废旧锂离子电池完全放电、拆解、剥离、煅烧和研磨获得LiNi0.5Co0.2Mn0.3O2活性材料；将该活性材料用浸出剂浸出，得到富含锂的浸出液和含有镍钴锰的沉淀；将所得沉淀分散于水中，加入碱液，调节pH值得到氢氧化镍钴锰沉淀；将氢氧化镍钴锰沉淀过滤得到三元前驱体，按三元前驱体物质的量计与过量锂源配比锂化，经研末混合、煅烧，得到正极活性材料；将过滤后所得滤液加入无机酸，生成新的有机酸，实现有机酸的循环使用；使用本发明的方法，可实现三元正极材料循环利用，而且工艺简单，能有效降低加工成本，并且可实现有机酸的循环使用。
586
0

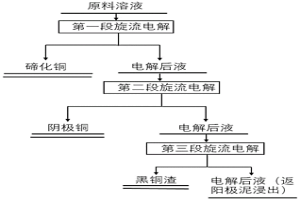

本发明公开了一种铜阳极泥分铜液的处理方法：将铜阳极泥分铜液加入旋流电解装置中进行第一段旋流电解，到达电解终点后取出第一段阴极产物；继续进行第二段旋流电解，到达电解终点后取出第二段阴极产物；继续进行第三段旋流电解，到达电解终点后取出第三段阴极产物并收集电解后液。本发明对铜阳极泥分铜液进行旋流电解梯级回收，通过第一段旋流电解使用高电流密度在阴极产生活性铜粉，直接置换溶液中的碲，得到碲化铜渣，碲得到了高效富集，同时避免了碲对后续铜电解的影响；通过第二段旋流电解得到的阴极铜产品，达到了国标标准阴极铜的规格；通过第三段旋流电解，将砷有效固化在黑铜渣中，实现了铜的深度回收，且实现了溶液的除杂和循环利用。
598
0
一种无害化处置电镀污泥的方法，本发明将电镀污泥与还原剂、石英砂按照一定比例进行配料后，在制粒机中进行混合制粒，得到入炉物料；将入炉物料加入熔炼炉中，通入天然气和氧气并控制还原气氛进行还原熔炼，得到玻璃态熔炼渣和合金。本发明得到的熔炼渣不再是具有浸出毒性特征的危险废物，可做建筑材料等使用；合金则进一步分离与提纯，还原熔炼可以高效回收电镀污泥中的有价金属，其中铜、镍的回收率可以达到90％以上，有价金属的回收效益好、劳动强度低、处理时间短、操作环境友好、工艺成熟可靠。
中冶有色为您提供最新的湖南长沙有色金属湿法冶金技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年08月13日 ~ 15日
2024年08月14日 ~ 16日
2024年08月19日 ~ 21日
2024年08月20日 ~ 22日
2024年09月20日 ~ 22日
