北京有色金属火法冶金技术理论与应用

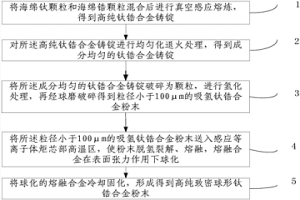

高纯致密球形钛锆合金粉末的制备方法及应用 722

 0

本发明涉及一种高纯致密球形钛锆合金粉末的制备方法及应用，属于合金粉体材料制备技术领域。本发明以海绵钛及海绵锆为原料，采用真空感应熔炼技术制备钛锆合金铸锭。对其进行均匀化真空退火处理，获成分均匀的铸锭。将钛锆合金铸锭破碎为颗粒后进行氢化处理，获得吸氢钛锆合金粉末。在保护气氛下对吸氢钛锆合金粉末进行球磨，得到粒径细小的不规则形态吸氢钛锆合金粉末。将不规则形态吸氢钛锆合金粉末送入感应等离子体炬，吸氢钛锆合金粉末迅速吸热并分解脱氢，并在脱氢过程中裂解、爆碎，进而在高温下熔融、球化，最终冷却得到高纯致密球形钛锆合金粉末。本方法制备的钛锆合金粉末，具有纯度高、粒径细小、均匀性好、球形度高、流动性好的优点。

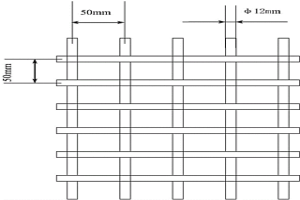

加铜网复合高硅铁基合金电极板及其制造方法 890

 0

一种加铜网复合高硅铁基合金电极板及其制造方法，属于耐蚀铸件复合铸造的领域。电极板的化学成分质量百分比为：碳：1.0～1.2％、硅：16.5～20.0％、锰：0.3～0.8％、硫、磷<0.03％、RE：0.01～0.05％、部分熔化的铜、其余为Fe和不可避免的杂质的组成；心部用纯铜编织成的网。制造方法如下：采用砂型铸造，在酸性感应电炉或电弧炉中进行熔炼，出炉前在铁水包中加入稀土硅铁合金，采用低温浇注，浇注温度为1250～1280℃，浇注后，采用高温退火工艺，铸件热装入炉，均匀加热到750～800℃，保温48～72小时炉冷到150℃以下出炉。加铜网复合高硅铁基合金电极板耐蚀性高、力学性能高、导电性好，满足冷轧不锈钢板酸洗池的制作要求。

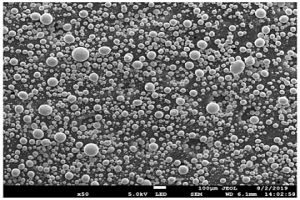

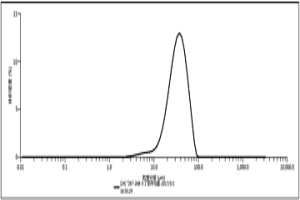

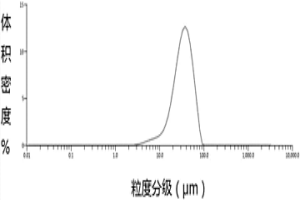

AlSi10Mg粉末材料及其制备方法和其应用 1041

 0

本发明涉及一种3D打印用AlSi10Mg粉末材料及其制备方法，所述粉末材料中主要合金元素的质量分数为：Si 9.0～11.5％，Mg 0.2～0.50％，余量为铝。本发明采用惰性气体雾化法制备粉末材料，采用高速气流将粉末材料的高温熔炼液破碎成小液滴后快速冷却，使其凝固成金属粉末，制得的金属粉末经筛分进行粒度分级，即得。本发明的AlSi10Mg粉末材料达到工业级金属3D打印用粉末材料的质量要求，并具有纯度高、杂质含量少、合金成分均匀、氧含量低；球形度高、卫星球少；粉末粒度分布均匀、质量可控、粉末性能优异等优点。

钨铈电极材料的制造方法及设备 638

 0

本发明为钨铈电极材料的制造方法及设备，属 于化工和冶金技术领域。 本发明的第一特征是，用液—液混合法代替现行 的液—固混合法，使添加剂、二氧化铈在钨基中的弥 散最均匀，从而大大改善了钨铈电极材料的加工性能 和使用性能； 本发明的第二特征是，用喷雾干燥法代替现行的 搅拌蒸发和盘式干燥，使钨粉粒度、粒度分布和颗粒 形状得以控制，从而保证了加工性能，便于连续、自动 和大规模生产。也为钨铈电极材料的推广与应用奠 定了基础。

多膛炉、转底炉集成化工艺方法 726

 0

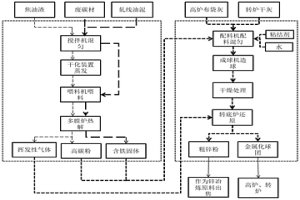

本发明公开了一种多膛炉、转底炉集成化工艺，属于冶金固废处理技术领域。涉及一种多膛炉、转底炉协同处置含锌尘泥和含能固废的方法，首先将冶金企业生产过程中需要处理的固废种类根据其特性及成分不同进行分类规划：一类，焦油渣、废碳材、轧线油泥在多膛炉内进行处理；二类，高炉布袋灰、转炉干灰一起在转底炉内进行处理。多膛炉产出的高碳粉或含铁固体可参与转底炉造球，转底炉产出的金属化球团可做高炉炼铁原料或代替废钢进入转炉炼钢，转底炉产出的粗锌粉可直接出售，该技术集成工艺极大地提高了能量的高效配置和能源的最大利用。

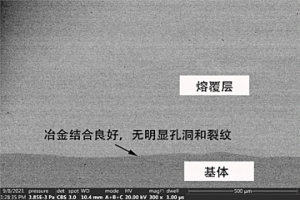

合金粉末材料、其制备方法与在耐海水腐蚀的激光熔覆材料中的应用 637

 0

本发明提供了一种合金粉末材料及其制备方法与在耐海水腐蚀的激光熔覆材料中的应用，该材料包括按质量百分比计的以下原料：Ni 38‑45%，Al 3‑6%，W 4‑8%，Fe 0.5‑1.5%，Mn 0.5‑1.5%，Sb 0.5‑1%,余量为Cu；该材料中其他杂质元素总量≤0.15%。制备时，先按比例称取原料粉末，将Cu加热熔化，然后加入Ni，待Cu和Ni完全融化后加入其他原料，得到熔融的合金熔液，将熔融的合金熔液倒入雾化快速冷凝装置的坩埚中，利用该装置进行雾化制粉，筛分即得合金粉末材料，将该合金粉末材料作为耐海水腐蚀的激光熔覆材料进行应用，能够与待防护工件实现冶金结合，大幅提高耐蚀寿命。

超细Ti₂AlNb合金粉末及其制备方法和应用 653

 0

本发明涉及粉末冶金技术领域，尤其是涉及一种超细Ti₂AlNb合金粉末及其制备方法和应用。所述制备方法，包括：(a)对Ti₂AlNb合金铸锭进行高温轧制成型处理制得电极棒毛坯；(b)对所述电极棒毛坯进行去应力退火处理和机加工成型，得到电极棒；(c)采用电极感应熔化气体雾化工艺对所述电极棒进行加工处理；所述电极感应熔化气体雾化工艺的条件包括：所述电极感应熔化的真空度不高于1.0×10^‑2Pa，功率为20～30kW，进给速度为10～20mm/min；所述气体雾化的介质压力为30～40bar。本发明可制备得到超细、高纯度、高球形度、低氧含量Ti₂AlNb合金粉末，具有优异性能。

含铝预熔渣及其制备方法以及含有该渣的钢水脱硫剂和净化剂 1023

 0

本发明为一种含铝预熔渣及其制备方法以及含 有该渣的钢水脱硫剂和净化剂, 属于炼钢技术领域。本发明将含 铝渣放入冶金熔炉中, 加热使含铝渣熔清后, 加入AlF3、CaF2、CaCl2或AlCl3中的任一种或一种以上, 继续加热, 当熔液温度超过1450℃时, 加入SiO2和MgO调渣剂, 根据终渣成分进行调渣; 得到的含铝预熔渣的成分为(重量%) : 金属Al12～15%, Al2O365～75%, SiO22～10%, MgO2～6%, AlF3或CaF2或CaCl2或AlCl3中的任一种或一种以上3～10%。上述的含铝预熔渣与CaO、CaC2、CaCO3、C等混匀后可制成不同类型的含铝预熔渣脱硫剂。通过直接使用该含铝预熔渣或在上述的含铝预熔渣与Si－Fe、BaO或混合稀土氧化物混合, 得到不同类型的含铝预熔渣渣钢水净化剂。

高温耐磨耐蚀Fe-Cr-Si铁基合金材料 695

 0

本发明公开了一种高温耐磨耐蚀Fe－Cr－Si铁 基合金材料，该合金材料主要由Fe、Cr、Si三种元素组成，其 中Fe的重量百分比含量为45～68，Cr的重量百分比含量为 20～36，Si重量百分比含量为6～20。该合金材料的主要组织 组成相是(a)σ相 Fe9Cr9Si2金属硅化物固溶体+铁基 固溶体α，或(b)σ相 Fe9Cr9Si2金属硅化物固溶体+B2 型铁基固溶体，或(c)B2型铁基固溶体 +Cr3Si金属硅化物固溶体 +Fe5Si3金属硅化物固溶体。该合金材料可应用于冶金、能源、 石油、电力中大量在腐蚀及高温环境下承受摩擦磨损作用的机 械运动副零部件的铸造成形与采用激光熔覆、等离子喷涂、火 焰喷涂、电弧喷涂等方法对耐磨耐蚀零部件进行表面改性与修 复。

超高碳Cr-Ni-C高温耐磨合金材料 630

 0

本发明公开了一种超高碳Cr－Ni－C高温耐磨合 金材料，该合金材料主要由Cr、Ni、C三种金属元素组成，其 化学成分为，Cr(wt％)为47～73、Ni(wt％)为16～48、C(wt％) 为4.0～12，其主要组织组成相是金属碳化物Cr7C3及被Cr、C元素过饱和的镍基固溶体。该超高碳Cr－Ni－C高温耐磨合金材料可广泛应用于电力、能源、石油、化工、有色金属冶金、钢铁冶金、航空航天等工业装备中大量高温摩擦磨损机械运动副零部件的高温耐磨涂层的制备或高温摩擦磨损机械运动副零部件的整体铸造成形。

金刚石工具用非晶粉末及其制造方法 740

 0

本发明涉及粉末冶金和超硬工具领域，尤其是金刚石工具用非晶粉末及其制造方法。本发明是将该非晶粉末作为金刚石工具胎体配料的添加粉末代替部分耐磨硬质相和/或合金元素，其用量是胎体总质量百分数中的3～40wt％；该非晶粉末中的组分按质量％为：Cu5～25％、C1～4％、B2～8％、Si2～6％、P4～20％、Cr5～15％，其余为Fe和不可避免的杂质。该非晶粉末采用高压水雾化制粉技术制备。本发明的非晶粉末由于其晶化相的硬脆特性和基体相的强韧性组合，以及胎体对金刚石的机械包镶力增加，可明显提高工具的加工效率；同时补偿烧结能耗、降低烧结温度、减低模具消耗、减小金刚石热损、节约粉末用量，可明显降低生产成本。

易切削合金、合金丝、其制备方法、笔头、笔芯及笔 1043

 0

本发明公开了一种易切削合金、合金丝、其制备方法、笔头、笔芯及笔，属于冶金技术领域。该合金按质量百分含量包括：C≤0.02％；Si≤0.3％；Cr：19?21％；Ni≤0.15％；Al≤0.01％；Ti≤0.01％；Mo：1.5?2.5％；Mn1?2％；P：0.02?0.04％；S：0.15?0.5％；Pb：0.15?0.3％；Te：0.02?0.06％；V：0.05?0.25％；Nb：0.01?0.1％；N：0.01?0.03％；H≤0.0005％；O：0.003?0.03％；Ce：0.01?0.05％；Fe：余量。该合金丝能够通过该合金进一步加工制得。该合金的制备方法能够制备得到该合金。该合金丝的制备方法能够制备得到该合金丝。该笔头由该合金丝制备得到。该笔芯包括该笔头。该笔也包括该笔头。经由该合金制得的合金丝应用于笔头时，性能稳定并且服役寿命长。

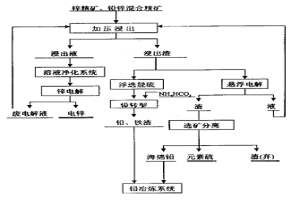

从含锌硫化矿物提取锌的方法 850

 0

一种从含锌硫化矿物提取锌的方法, 涉及从含锌硫 化矿物、铅/锌混合矿物、锌精矿中提取锌的湿法冶金过程。其 特征在于将含锌硫化矿物在通氧和硫酸存在的条件下, 进行压力 浸出; 工艺过程及条件为浸出矿物粒度为90%以上小于50μm 液固比为1－8∶1, 浸出的初始硫酸浓度为50g/l－200g/l; 浸出 总压力为200kPa－1000kPa, 氧分压为100kPa－800kPa, 温度为 100℃－130℃。本方法的特点是浸出温度低, 选择性好, 铁大部 分被抑制在渣中。避免了硫在矿物表面的包裹问题, 有害杂质如 砷被固化在砷铁渣中, 是一个环境友好的工艺。

煤油泵用铜合金密封材料及其制备方法 635

 0

本发明属于冶金材料领域,特别涉及以煤油为介质的液压泵用铜合金密封材料及其制备方法。一种生产煤油泵用铜合金密封材料的制备方法,该铜合金密封材料的化学组成成分重量%为:Sn?9.5-10.5%,Pb?3.5-4.5%,Zn?4.5-5.5%,Ni?1.0-2.0%,Al2O3?1.0-2.0%,Cu余量,该制备方法包括以下工艺步骤:制备上述成分的铜合金原料混合粉、添加润滑剂、混合、压制和烧结,润滑剂添加量为铜合金原料混合粉重量的1-2%,添加润滑剂后充分混合,先进行模压,经氢气保护下烧结,然后进行复压。该密封材料具有摩擦性能稳定、抗干磨、自润滑、使用寿命长、安全性和可靠性得到保障等优点。

高温耐磨耐蚀Ni-Mo-Si金属硅化物合金材料 947

 0

本发明公开了一种高温耐磨耐蚀Ni－Mo－Si金 属硅化物合金材料，该合金材料主要由Ni、Mo、Si三种元素 组成，其中Ni的重量百分比为50～72，Mo的重量百分比为 24～45，Si的重量百分比为3.8～5.8。该合金材料的主要组织 组成相是Mo2Ni3Si金属硅化物固溶体和镍基固溶体。该合金材料可用于冶金、化工、电力、能源、石油等工业中大量存在的在高温氧化和腐蚀等环境下承受摩擦磨损作用的机械运动副零部件。

各向异性钐钴基纳米晶稀土永磁体制备方法 927

 0

本发明属于采用新型粉末冶金工艺，制备各向异性SmCo-Co基纳米晶稀土永磁体的特殊方法。本发明突破了SmCo-Co基纳米晶永磁体纳米晶晶粒取向的难点，获得了具有明显的晶体学各向异性和磁各向异性的纳米晶永磁体。本发明采用表面活性剂辅助高能球磨，脉冲磁场取向，冷等静压成型，和低温加压烧结制备得到各向异性纳米晶稀土永磁体。本发明可以在烧结后不经过任何处理的条件下获得具有明显各向异性的SmCo-Co基纳米晶稀土永磁体。

高温耐磨耐蚀Co-Ti-Si金属间化合物合金材料 783

 0

本发明公开了一种高温耐磨耐蚀Co－Ti－Si金 属间化合物合金材料，该合金材料主要由Co、Ti、Si三种金 属元素组成，其中Co的重量百分比为15～57、Ti的重量百分 比为39～67、Si的重量百分比为4～18。该合金材料主要组织 组成相是 (a)Ti5Si3金属硅化物固溶体+TiCo金属间化合物固溶体，或 (b)Ti5Si3金属硅化物固溶体+TiCo金属间化合物固溶体 +Co3Ti2Si金属硅化物固溶体，或 (c)Ti5Si3金属硅化物固溶体+TiCo金属间化合物固溶体 +Ti2Co金属间化合物固溶体。该 合金材料可应用于冶金、能源、石油、化工、电力等工业中大 量存在的、在高温氧化及腐蚀等环境下承受摩擦磨损作用的机 械运动副零部件铸锭及铸件的铸造成形与采用激光熔覆、等离 子喷涂、火焰喷涂等方法使用雾化合金粉末在金属机械零部件 表面制备耐磨耐蚀防护涂层或对耐磨耐蚀零部件进行表面改 性与修复。

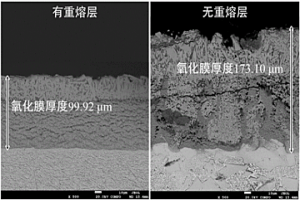

改善Nb-Si基多元合金高温抗氧化性的方法 781

 0

本发明公开一种改善Nb-Si基多元合金高温抗氧化性的方法，属于超高温合金材料领域。本发明利用激光熔化设备，通过合理的预热和熔化工艺参数设置，在氩气的保护下，将高能激光束作用于Nb-Si基多元合金试样表面，使得合金表面熔化和快速凝固，生成一层组织细小、均匀且致密的表面重熔层，从而通过细化组织改善了Nb-Si基多元合金的高温抗氧化性。本发明通过增加预热工序，有效克服了脆性合金在快速凝固过程中容易产生裂纹的现象，同时表面重熔层与基体以冶金方式结合，服役过程中不容易脱落，实用性较强。

新型δ相强化镍基高温合金及其制备方法 1022

 0

本申请提供一种新型δ相强化镍基高温合金及其制备方法。新型δ相强化镍基高温合金，以质量百分比计算，包括：8%‑18%Cr、8%‑18%Co、2.5%‑6.5%W、3%‑6%Mo、30%‑45.5%Nb、3%‑10%Al和30%‑45%Ni；其中，新型δ相强化镍基高温合金以金属间化合物Nb₃Al作为强化相。新型δ相强化镍基高温合金的制备方法，包括：将基体合金粉末和金属间化合物Nb₃Al粉末混合，处理后通过热等静压法成型得到镍基高温合金。该镍基高温合金具有稳定的组织，合金中强化相在基体中分布均匀并且与γ‑基体形成了良好的冶金结合，可以满足更高的使用温度。

二氧化钼直接合金化冶炼的方法 729

 0

本发明涉及一种二氧化钼直接合金化冶炼工艺，属于钢铁冶金合金钢(铁)冶炼技术领域。其特点在于：以含二氧化钼的原料为钼源加入到钢液或铁液或渣中，在钢液或铁液或渣中加入一定量的还原剂，利用还原剂还原二氧化钼，到了冶炼后期待钢液或铁液中的钼元素含量稳定后，加入含钼合金调节钢液或者铁液的成分。该方法与现有技术相比，克服了钼铁冶炼合金化工艺冶炼含钼钢种的高成本，高污染，以及用三氧化钼直接合金化炼钢时三氧化钼容易挥发的缺点，具有钼收得率高和经济效益显著等特点。

用于回收镁合金切屑的熔剂及其制备和应用方法 681

 0

本发明公开了属于镁合金冶金技术领域的一种用于回收镁合金切屑的熔剂及其制备和应用方法，该熔剂主要由无水光卤石、？氯化镁、氯化钾、碳酸镁和碳酸钙组成，上述各成分所占的质量百分数分别为10－80％、？0－40％、5－40％、0.5－3％、0－2％，根据镁屑粗细及加热条件的具体要求，也可添加不多于40％的氯化钠、氯化钙等其它成分。本发明是在镁屑入炉前，将镁屑与熔剂充分混和，然后加入熔炉中，随炉升温，熔剂熔化附在镁屑的表面，阻隔镁表面与气体的接触氧化，同时熔剂产生的阻燃气体，进一步有效防止镁屑氧化燃烧，提高镁屑的回收率和生产安全性。

(ScAl₃+Al₂O₃+Sc₂O₃)/Al基复合孕育剂、其制备方法和应用 993

 0

本发明提供了一种(ScAl₃+Al₂O₃+Sc₂O₃)/Al基复合孕育剂、其制备方法和应用。包括：步骤S1，将三氧化二钪粉末和纯铝进行铸锭，得到铝钪氧中间合金铸锭；步骤S2，对铝钪氧中间合金铸锭进行快速凝固处理，得到(ScAl₃+Al₂O₃+Sc₂O₃)/Al基复合孕育剂。上述制备方法只需两个步骤即可得到(ScAl₃+Al₂O₃+Sc₂O₃)/Al基复合孕育剂，制备工艺简单；铸锭和快速凝固处理均为冶金领域的常用技术，生产效率较高，便于工业化应用。得到的(ScAl₃+Al₂O₃+Sc₂O₃)/Al基孕育剂中增强相颗粒尺寸细小、分布弥散，克服了现有孕育剂中增强相颗粒尺寸粗大，易偏聚的缺点。

金属多孔催化过滤材料及制备方法 796

 0

本发明属于粉末冶金制品领域,涉及气体催化过滤材料及其制备方法。本发明一种金属多孔催化过滤材料由多孔金属或合金基体、中间过渡层和活性组分组成;本发明所述的金属多孔催化过滤材料的制备方法,其工艺步骤包括多孔金属或合金基体制备、制备中间过渡层和负载活性组分。本发明以多孔金属为载体、以过渡金属氧化物为活性组分,具有密度低、比表面大、孔隙率高和导热性能好等优异特性;并且活性组分分布均匀、负载牢固,催化活性好、热稳定性好。该催化过滤材料的制备过程简单,成本较低,易于实现工业化。适用于对高温气体中VOC、HC、NOx的净化以及高温含硫氧化物、氮氧化物烟气的同时除尘、脱硫、脱硝净化过程。

镍铜冶炼转炉溅渣护炉方法 576

 0

本发明属于有色金属冶金领域,涉及镍铜冶炼转炉溅渣护炉方法。本发明的主要特征是在镍铜转炉加入含氧化镁熔渣后,分批向渣中加入调渣剂(如轻烧镁球、轻烧菱镁矿、氢氧化镁块或其他含氧化镁物料),加入量约0～50千克/吨渣;向炉渣吹入高压空气或高压惰性气体,同时转动炉子,使炉渣飞溅在炉衬上,形成溅渣层。溅渣层在整个冶炼期对炉衬具有保护作用。

用于电渣重熔含B的9Cr转子钢锭的低氟渣系及其使用方法 548

 0

本发明涉及一种用于电渣重熔含B的9Cr转子钢锭的低氟渣系及其使用方法，属于电渣特种冶金技术领域，解决了现有技术中电渣重熔含B的9Cr高压转子钢锭用低氟渣系含氟量高，环境污染大的问题。一种用于电渣重熔含B的9Cr转子钢锭的低氟渣系，渣系中各组分的质量百分含量为：CaF₂；5％～30％，CaO；25％～35％，Al₂O₃：40％～50％，MgO：2％～5％，B₂O₃：0.1％～3％，其余为杂质；杂质中SiO₂＜0.5％。电渣重熔含B的9Cr转子钢锭的低氟渣系节能减排效果明显，电效率高，环境污染小。

在纯铝及合金铸件表面制备耐磨涂层的工艺方法 697

 0

一种在纯铝及合金铸件表面制备耐磨涂层的工艺方法，属于金属基复合材料制备技术领域。本发明采用自蔓延反应Ti+C＝TiC，按照化学计量比称取Ti粉与C粉，并添加30％-40％的调控粉末进行混料，调控粉末控制反应热量与强化涂层粘结相，调控粉末组分质量配比为Cu：0-10％，Mg：0-5％，Si：0-5％，Ti：0-5％，Zn：0-10％，其余为Al；添加粘结剂后置于塑料泡沫表面，利用外置点火装置与真空消失模铸造技术完成表面耐磨涂层与基体材料的同步制备。本方法通过外部热源引发材料表面预置粉末的自蔓延反应，并依靠反应热量与浇铸热量实现基体与强化层冶金结合，保证强化层与基体的结合强度；产物原位生成，避免了污染与夹杂，保证强化区域的力学与物理性能。

自还原球团竖炉熔融还原法 643

 0

本发明的自还原球团熔融还原包括用铁矿粉、煤粉和粘结剂制成的自还原球团,以及冶金型煤,在竖炉中进行熔融还原,实现了以煤代焦和高风温代氧的炼铁工艺。自还原球团由铁矿粉60～90份(重量,下同)、煤粉(或焦粉)10～40份以及粘结剂4～12份所组成。冶金型煤由适当配比的煤粉(或焦粉)与特制的粘结剂(4～12份)所组成。所得铁水适用于炼钢和铸造,最适于为电炉炼钢热装铁水。

永磁环组件及其制造方法 1028

 0

本发明属于仪器仪表技术领域，涉及一种惯性仪表用永磁力矩器组件的制造技术，具体为一种稀土-钴基辐向永磁环组件及其制造方法。该永磁环组件采用稀土-钴基永磁合金材料，通过粉末冶金方法制备制得多个辐向磁极块(1)，每个辐向磁极块(1)具有单一的磁极方向A，通过将多个辐向磁极块(1)粘结固定形成圆筒状结构的永磁环组件制得。永磁环组件机械强度可靠，中性状态下易于实现磁性元件的精密工艺制造，充磁后磁极表面辐向磁场强度大，均匀度好，解决了辐向永磁环表面磁性能低，均匀稳定性差，装配精度不高的问题。

铝电解用复合合金惰性阳极及使用该阳极的铝电解方法 1010

 0

一种铝电解用的复合合金惰性阳极,该铝电解用的复合合金惰性阳极的基体组成为(x)A(y)B,其中x为A的质量百分比含量,y为B的质量百分比含量,x为40～100%,y为0～60%;A由Cu、Ni、Fe、Co、Al、Mn、W、Cr、Ti、Sn和Zn中的单一或多种元素组成,B由Mo、Pd、Ag、Cd、Au、Pt、Sb、Mg、Ir、Bi、Pb、Si、N、C及稀土元素中的单一或多种元素组成。在基体上包覆着致密保护膜,该致密保护膜为氧化薄膜和/或渗层。电解过程中采用复合合金惰性阳极不仅可以解决陶瓷类阳极导电性能及抗热震性能差的问题,而且较单一合金阳极具有更好的耐腐蚀性能。另外,该复合合金惰性阳极特别适合在低温铝电解体系中应用,也可在稀土、Mg等熔盐电解冶金领域。

轻质碳酸镁制备工艺 767

 0

本发明涉及一种轻质碳酸镁制备工艺,尤其是涉及一种利用生石灰和湿法冶金过程产出的硫酸镁溶液生产轻质碳酸镁制备工艺,包括以下步骤:消化生石灰以便得到石灰乳;用石灰乳沉镁以便沉淀出结晶形式的硫酸钙和凝胶状的氢氧化镁;将硫酸钙与氢氧化镁分离以便得到硫酸钙和氢氧化镁浆料;向氢氧化镁浆料内通入二氧化碳以便得到碳酸氢镁溶液;加热碳酸氢镁溶液从而使碳酸氢镁分解生成碱式碳酸镁并释放出二氧化碳;和将碱式碳酸镁滤出并进行洗涤和干燥从而得到轻质碳酸镁。根据本发明的制备工艺简单,成本低,且能够处理湿法冶金产生的废液。
