辽宁有色金属火法冶金技术理论与应用

高品质轴承钢加压钙处理的夹杂物控制方法 749

 0

本发明涉及钢铁冶金领域，具体是一种高品质轴承钢加压钙处理的夹杂物控制方法。该方法为在加压条件下向钢液中加入含钙包芯线，细化钢中非金属夹杂物的洁净钢生产方法，通过加压熔炼设备按照钢种预定目标成分冶炼，严格控制钙铝比例，氧、硫含量，将夹杂调控为CaS‑CaO‑(MgO)类型。本发明提出的钢液加压钙处理方法，能够保证钢中非金属夹杂物稳定控制为细小弥散的CaS‑CaO‑(MgO)，打破了传统钢液钙处理夹杂物控制目标区域为钙铝酸盐的局限，有效克服了钙加入钢液过程的含量不稳定问题。同时，细小的CaS‑CaO‑(MgO)夹杂物不易变形，利于性能提升，将成为生产高品质各向等性钢材的技术基础。

信号驱动的电熔镁炉电极电流一步最优前馈PID控制方法 874

 0

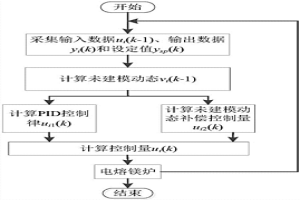

本发明属于冶金行业过程控制技术领域，尤其涉及一种信号驱动的电熔镁炉电极电流一步最优前馈PID控制方法。该方法包括对实时数据进行采集并存储；根据电机转动频率以及电极电流建立熔炼过程电极电流机理模型；通过Taylor展开电极电流机理模型而建立由低阶线性模型和高阶非线性未建模动态组成的电极电流控制器设计模型；针对低阶线性模型设计PID控制器，针对高阶非线性未建模动态设计消除前一拍未建模动态的补偿器；通过采用一步最优前馈补偿律来设计PID控制器和前一拍未建模动态补偿器的参数，得到电熔镁炉电极电流的控制器。采用上述方法改善了电流控制精度，降低了能源消耗，满足工艺要求。

高温、高强钛合金及其加工方法 642

 0

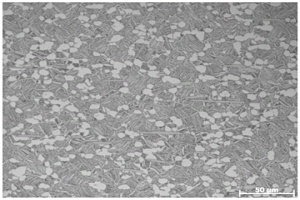

本发明公开了一种高温、高强钛合金及其加工方法，包括合金成分、制备方法、热变形和热处理等要素，所述合金成分为(重量百分比)，Al：5.00％～6.70％，Sn：3.00％～5.00％，Zr：2.5％～7.50％，Mo：0.3～2.0％，Si：0.25％～1.5％，Nb：0.30％～1.00％，Ta：0.50％～2.00％，W：0.20％～1.60％，C：0.02～0.1％，B：0.1％～1.5％，余量为Ti和不可避免的杂质元素。本发明合金材料可通过熔炼法和粉末冶金烧结法获得，随后通过热变形和热处理工艺组合获得锻件产品，采用上述工艺制备得到的锻件为双态组织，材料在室温至700℃范围内均具有较高的强度和良好的塑性，可用于制作航空航天关键部件在600～700℃长时使用，也可用于航天飞行器等耐温结构件在700～750℃短时使用。

轧辊埋弧焊烧结型合金焊剂 996

 0

本发明为轧辊埋弧焊烧结型合金焊剂,用于国家化学、冶金和机械系统的新型工业合金焊接材料,它代替了国内外的熔炼型焊剂和陶质焊剂,该焊剂配用普通焊丝修复热轧钢辊及球墨铸铁辊的大面积堆焊及结构钢的埋弧自动焊。焊接工艺性能好,成本低,可采用交直流焊机,无烟、无毒、无味,熔敷金属层耐高温,机械性能好。如全国推广使用,每年节约钢材6万多吨及大量能源和原材料。统计每年大约为国家节省约人民币1.5～2.0亿元。

屈服强度1000MPa级超高强钢板及其制备方法 925

 0

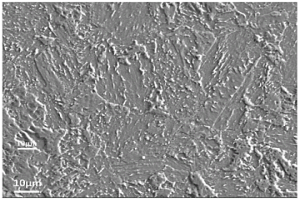

一种屈服强度1000MPa级超高强钢板及其制备方法，属于冶金技术领域。该屈服强度1000MPa级超高强钢板的制备方法为：1)按照热轧钢板的化学成分配比，熔炼成铸坯；2)将铸坯保温，进行热轧，以一定冷却速率，冷却至适当温度，随后在线升温至一定温度后卷取制得热轧板；3)进行回火热处理。得到的屈服强度1000MPa级超高强钢板是高强钢板，微观组织主要包括贝氏体和纳米级碳化物，碳化物弥散分布在贝氏体基体上，屈服强度为≥1000MPa，抗拉强度为≥1150MPa，断后延伸率A≥18％。

新型转炉炼钢脱磷剂及其制备方法 771

 0

本发明涉及冶金技术领域,尤其涉及一种转炉炼钢脱磷剂,其特征在于,其熔点≤1280℃。由以下组分按重量百分比组成:Fe2O3?60.0-75.0%;CaO:20.0-35.0%;其中杂质总含量≤5.0%。所述杂质包括MgO、Al2O3、MnO、SiO2、K2O和Na2O等。其制备方法是将上述原料破碎成粒度为0～10mm颗粒,混合均匀后在1350～1400℃高温下熔炼。熔化生成的矿相结构以2CaO·Fe2O3为主相的块状物料。冷却后破碎成3～40mm粒块。其使用方法是在转炉炼钢过程中加入8～10公斤/吨钢,其脱磷率可达90%以上。能将钢中磷含量有效地控制到0.004%。本发明的有益效果是:脱磷效率高而且稳定;不含氟化物对环境无污染。

电渣炉熔化电极剩余长度的软测量方法 764

 0

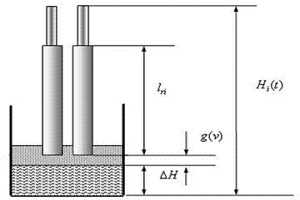

一种电渣炉熔化电极剩余长度的软测量方法根据电极复杂的受力关系得电极长度软测量公式,根据熔炼过程中各位置变化关系及熔化结晶模型得到电极剩余长度的软测量公式。由于受到干扰因素及不确定因素的影响,单一的重量预测模型或位置预测模型都不够准确,于是根据多传感器测量理论,对二者的结果进行融合,采用基于随机加权估计的多传感器信息融合算法,用于解决多传感器对电极剩余长度进行测量时权的最优分配问题。本发明属于电渣冶金领域,为大型电渣炉的自动换电极操作提供必要条件,可以减少贵金属原材料的浪费,降低生产成本,提高生产效率。该方法的特点是安全可靠、成本低、易于推广。

铝合金大型发动机机匣零件的铸造工艺 952

 0

本发明公开了一种铝合金大型发动机机匣零件的铸造工艺，所述机匣部件基本轮廓尺寸1400㎜x460㎜x195㎜,主体壁厚5～7㎜，整个机匣为半封闭大型腔体结构，外廓“细长”，内铸油路，所述铸造工艺路线包括以下步骤：S1、采取反重力法熔模精密铸造工艺初步设计铸件毛坯结构；S2、机匣铸件的铸造；S3、采用差压铸造工艺进行机匣铸造；S4、铝液熔炼和浇注控制；S5、铸件热处理。本发明机匣铸件采取铜管和“PLM‑聚碳石膏型芯”的复合型芯，实现一个整芯，大大提高了组芯精度，具有良好的退让性，极大地减少铸件应力和变形，大大地减小铸件尺寸变形和裂纹等铸造冶金缺陷。

利用高炉渣生产硅铁合金的方法 719

 0

本发明涉及一种利用高炉渣生产硅铁合金的方法，将炉心料布置到矿热炉的中心区，将边缘料布置到中心区的外围，炉心料包括炉心冶金炉料和高炉渣，在1700～1900℃下熔炼4～5小时，中间每隔1.5～2小时捣炉一次，经精炼，扒除炉渣，浇注，精整去渣后即得到硅铁合金。本发明回收利用高炉渣,降低能耗和原材料成本，实现了资源再利用，同时解决了高炉渣填埋或堆放所带来的占地及环境污染问题。

自发性增强耐磨钢耐磨性的方法 943

 0

一种自发性增强耐磨钢耐磨性的方法，本发明属于铁冶金领域，该方法包括如下步骤：（1）采用真空感应炉熔炼浇铸成型，铸件的铸造冷却速率为5~20℃/min；（2）耐磨钢成型后热处理工艺中最大加热温度≤1200℃，保温一段时间，水冷或油冷至室温；（3）以耐磨钢最大壁厚尺寸计，每10mm保温时间≤1h。本发明提供的合金成分设计制备方法，结合热处理的工艺控制，使耐磨钢基体中自发形成大量高硬度、高耐磨性的氮化硼夹杂物，达到发性增强耐磨钢耐磨性的效果。

用于高温合金母合金纯净化冶炼的底吹氩方法 875

 0

本发明涉及金属熔炼、铸造领域，具体涉及一种用于高温合金母合金纯净化冶炼的底吹氩方法。根据冶炼炉容量定制透气塞，若采用捣打坩埚，需将透气砂铺于透气塞上方，周围采用捣打料填充，通过纯镍洗炉使坩埚烧结，得到适用于底吹氩的捣打坩埚，根据经验公式初步制定吹氩压强、氩气流量和吹氩时间等工艺参数，待合金熔体精炼结束后进行底吹氩工艺，最后降温浇注。所述工艺方法制定的底吹氩工艺，能够大幅度降低母合金中的夹杂含量，降低母合金重熔期间的浮渣占比，提高高温合金母合金锭的冶金质量。本发明适用于大多数铸造高温合金母合金的纯净化冶炼，操作简单，实施难度低，效果显著。

太阳能级高纯多晶硅的制备方法 900

 0

本发明提供一种制备太阳能级高纯多晶硅的制备方法,它是一种采用物理化学法制备太阳能级多晶硅的生产方法。本方法以冶金级工业硅为原料,通过粉碎获得含水量低于3%、粒度为50～100nm的硅粉物料,经两次酸浸、清洗、干燥,真空熔炼和定向凝固获得纯度可达99.999%以上的多晶硅产品。本发明的制备方法易操作,耗电量小、生产成本低,易实现大规模、工业化生产。

由镍冶炼熔渣生产的方法 905

 0

本发明涉及一种由镍冶炼熔渣生产的方法，包括如下步骤：S1、炉渣混合：将镍冶炼渣加入熔炼反应装置中，加入钙系矿物与添加剂；搅拌，将熔渣加热至熔融状态，加入氧化铜矿物、氧化镍矿物、硫化铜矿物、硫化镍矿物、含铜物料中的一种或几种；混合均匀，作为反应熔渣，并实时监测，同时通过调控使混合后的含铜熔渣同时满足条件a和条件b，获得反应后的熔渣；S2、分离回收。本发明提供的方法既可以处理热态熔渣，又可以处理冷态炉渣，充分利用熔融镍冶炼渣物理热资源和热态冶金熔剂，实现了既可以处理含铜炉渣，又可以处理氧化铜矿物和/或硫化镍矿物，是一种新的铜冶炼工艺，实现铜与铁的同时生产。

烧结机箱式自调密封装置 995

 0

本实用新型属于冶金行业烧结和球团生产设备技术领域,特别涉及一种烧结机箱式自调密封装置。包括密封箱体、密封盖板、密封支撑机构、限位密封组、灰斗、设在此灰斗下部的放灰机构,其特征在于限位密封组由分别设在密封盖板下表面的两块限位板,分别对称设在密封箱体的两侧板顶部且开口向内的弧形凹槽,与此弧形凹槽相靠接的滚杆所组成,密封盖板的两翼通过铁链与密封箱体相连接,密封支撑机构由支撑组件,与此支撑组件相连接的配重机构所组成。本实用新型结构简单,能够有效地实现烧结机、焙烧机的头尾处和中间处的密封,降漏风,降能耗,提高产值量水平,同台车的接触力小,还能延长其使用寿命,达到降低设备维护费的目的,降低生产成本。?

自清式大型烟气加热器 1110

 0

本实用新型涉及一种对冶金轧钢、烧结、建材等行业焙烧和烘干过程中产生的烟气加热的设备——自清式大型烟气加热器。其目的是提供一种将烟气加热升温至烟气露点温度以上的自清式大型烟气加热器。其特征是由加热箱体和直流箱体、后静压箱、积灰斗组成,每个加热箱体中有加热单元,本实用新型的好处是:防止结露,避免形成酸液对金属壁腐蚀,可逐个加热器进行冲刷加热元件上的积灰,实现自身清灰功能,保证换热效率。

高炉瓦斯泥预还原球团的制备方法 681

 0

本发明提供一种高炉瓦斯泥预还原球团的制备方法，其原料质量百分比为：高炉瓦斯泥10%～30%，SiC粉3.5%～10%，铁精矿60%～85%，膨润土1.2%～1.5%；分别将膨润土总量的20%-30%与高炉瓦斯泥、SiC粉混匀，将铁精矿和膨润土总量的70%-80%混匀，制成混合料。造球时，先将瓦斯泥、SiC粉和膨润土的混合料造成球核；再加入铁精矿和膨润土混合料继续造球；并在成型的球团上外裹一层占原料总质量的0.5%～1.5%的白云石，按常规生产工艺制成预还原球团。本发明可大量消化高炉废弃物，降低球团的焙烧温度，增加非磁铁精矿的使用比例，成品球团间不粘结，冶金性能好，有利于提高高炉效率，降低高炉焦比。

回转卸灰阀 680

 0

本实用新型可应用于化工,食品,冶金,环保等相关行业解决带压容器无尘卸灰的设备,特别涉及一种回转卸灰阀。是由:导入管、回转筒、密封装置、壳体、锁气机构、传动机构组成,其特征在于:导入管通过密封装置与回转筒轴向端面联接,在联接面有密封装置,回转筒外侧是径向锁气机构,锁气机构位于回转筒的上方;传动机构固定在壳体的外部,通过轴与回转筒连接。本实用新型在烧结生产中给降低烧结和焙烧生产工艺中系统漏风率,提高产量和降低消耗提供了技术性更高,适应性更强的卸灰设备。由于采用了气—灰分锁和回转卸灰技术,能有效根除现有双层阀带料关闭不严和密合面易研磨漏风的弊端,是电动拨叉双层阀和电液插板双层阀的替代设备。

硼泥球团粘结剂／炼铁助剂及其制备方法 830

 0

本发明涉及一种硼泥球团粘结剂／炼铁助剂及其制备方法，属于冶金技术领域。原料组分及其质量百分比为：硼泥75～84%，硼矿石粉6～10%，轻烧镁粉10～15%；其中，硼矿石粉中硼含量为10～16%，轻烧镁粉的镁含量为70～90%。本发明既可以完全代替通常所用膨润土，又可以解决由于球团矿中镁成份（炼铁助剂）难于配加，导致的球团焙烧温度过高、抗压强度偏低等问题；以硼泥为主要原料，同时加入镁等炼铁助剂，较大程度降低了二氧化硅等有害成份的含量，在高炉炼铁时明显提高铁水、炉渣的流动性，并有很好的脱硫效果，在炉况顺行方面有明显改善。

超高品位铁精矿气基竖炉直接还原制取超纯铁的方法 1085

 0

一种超高品位铁精矿气基竖炉直接还原制取超纯铁的方法，属于冶金竖炉直接还原技术领域。其特征在于以超高品位铁精矿为原料，添加有机粘结剂、造球、氧化焙烧制取氧化球团，而后将超高品位铁精矿氧化球团置于气基竖炉中采用还原气进行直接还原，再将气基还原获得的金属化球团送至中频感应炉内在真空或氩气气氛下熔分，得到TFe≥99.98％、C≤0.005％的超纯铁。该工艺流程短且衔接紧凑，各工艺参数易于控制，可用于超纯铁的高效清洁生产。

酸性氧化镁球团矿及其制备方法 1056

 0

本发明涉及一种酸性氧化镁球团矿及其制备方法，将磁铁矿粉90～95％， 膨润土1～2％以及粒径-200目＞90％的镁石粉4～8％，在配料室配加镁石粉 及膨润土进行干混，控制球团矿原料中MgO/SiO2＝0.4～0.55；同时焙烧温度保 持在1250℃～1300℃之间，即可生产出本发明之酸性氧化镁球团矿。在不增加 设备投资和不改变原有工艺的情况下，改善球团矿低温还原粉化率指标，使低 温还原膨胀率降低50％；球团矿的软融温度提高120℃～150℃，提高球团矿的 高温冶金性能，改善高炉冶炼条件。并且原料来源充足，生产工艺简单，便于 操作和掌握，具有提高球团矿使用比例，进行普遍推广的优势与价值。

低质钒渣提质的方法 914

 0

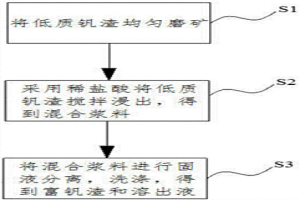

本发明公开一种低质钒渣提质的方法，涉及湿法冶金技术领域。其包括以下步骤：S1、磨矿：将低质钒渣均匀磨矿至可通过100‑200目筛；S2、酸浸富集：采用稀盐酸将步骤S1得到的低质钒渣搅拌浸出，得到混合浆料；S3、固液分离：将步骤S2得到的混合浆料进行固液分离，洗涤，得到富钒渣和溶出液；其中，所述步骤S1中的低质钒渣为低钒高钙高硅高磷钒渣。本发明方法操作简单，能够广泛应用于工业中，在短时间内将低质钒渣中的钒富集，便于后续钒渣提钒工艺时钒的分离与提取，同时迅速降低低质钒渣中的硅、钙、磷、猛等杂质的含量，减少后续低质钒渣焙烧提钒时浸出率低，物料烧结、窑体结圈的现象，有效节省后续浸出液中除杂净化工序，降低生产成本。

使用含铝吸附剂去除氟碳铈矿硫酸浸出液中氟的方法 790

 0

本发明属于稀土湿法冶金技术领域，具体涉及一种使用含铝吸附剂去除氟碳铈矿硫酸浸出液中氟的方法。本发明是将氢氧化铝于450～600℃焙烧2～6h，制得活性氧化铝含铝吸附剂，将氟碳铈矿硫酸浸出液稀释10～100倍，调节酸度为0.1～1.0mol·L-1，加入含铝吸附剂，加入量为0.5～10g/50ml，振荡10～60min，然后进行固液分离，得到负载氟的含铝吸附剂固体和脱氟硫酸浸出液。本发明通过除氟减少了含氟三废物的产生，大大减轻了流程对环境的污染，同时对萃取前的硫酸浸出液进行除氟，可消除氟对后续稀土的提取与分离的影响。吸附后的吸附剂可进行再生利用，大大降低了成本。

钙化转型-浸出分解氟碳铈矿的方法 1137

 0

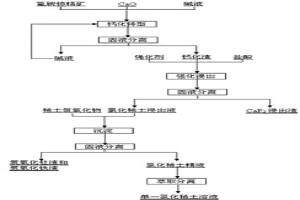

本发明属于稀土冶金技术领域，特别涉及一种钙化转型-浸出分解氟碳铈矿的方法，按照以下步骤进行：稀土精矿的活化预处理→活化矿钙化转型预处理→转型渣酸浸→氯化稀土精液萃取，最后得到钍铁渣和氯化铈、氯化镧、氯化镨或氯化钕的溶液，将稀土元素、氟元素、钍元素等有价组元高效分离。本发明降低了能耗，减少了燃料消耗，500℃以下低温焙烧，仅有碳酸根分解，不但提供了稀土精矿的反应活性，同时避免了氟资源的浪费和排放污染，属于绿色清洁工艺。

氧化球团回转窑燃煤用结圈特性的评价方法 982

 0

本发明属于钢铁冶金领域，具体涉及一种氧化球团回转窑燃煤用结圈特性的评价方法。本发明是将回转窑用不同来源的燃煤完全烧成煤灰，将煤灰与预热球团粉末按比例混匀并压制成圆柱形压块，于1200‑1300℃下焙烧5‑15min，得到烧结团块，然后检测烧结团块的抗压强度进行比较，烧结团块的抗压强度越高，对应的燃煤在回转窑中越容易导致回转窑结圈。本发明通过测定不同煤灰与同一球团粉末形成的混合粉末的抗压强度就可以反映该煤灰在回转窑中形成结圈的难易程度，进而从回转窑结圈角度为回转窑生产选用燃煤提供依据，具有重要的应用价值和现实意义。

微波加热赤泥和铝电解废阴极炭块合成碳化硅的方法 772

 0

本发明是一种微波加热赤泥和铝电解槽废阴极炭块合成碳化硅的方法，制造工艺为：将赤泥磨矿处理至粒度小于0.074mm的部分占整体的比例等于或大于40wt%，添加适量的还原剂进行磁化焙烧，然后再磁选分离磁铁矿获得含硅的固体物料；将铝电解废阴极炭块进行预处理，磨矿处理至粒度小于0.074mm的部分占整体的比例等于或大于40wt%，进行浮选分离、酸碱除杂处理后获得炭粉；把含硅的固体物料和炭粉混合均匀，在2450MHz或916MHz的微波场中合成30～300min，得到碳化硅产品。本发明方法可有效实现有色冶金领域的固体废弃物--赤泥和铝电解废阴极炭块的无害化与资源综合利用，生产效率和能源利用率高。

五氧化二钒废水处理回收利用的方法 1012

 0

一种五氧化二钒废水处理回收利用的方法涉及有色金属冶金技术领域，尤其涉及五氧化二钒企业产生的废水处理的方法。本发明提供一种适用范围广、高效、环保的一种五氧化二钒废水处理回收利用的方法。本发明包括：步骤一,将废水由泵打入搅拌罐中，开启搅拌和蒸汽加热，向搅拌罐中加入亚硫酸钠。搅拌后加入碳酸钠，调节ph值。在60℃下保温搅拌，停止搅拌和蒸汽加热，静止；步骤二,将上清液与沉淀在搅拌罐中分离，沉淀为湿铬渣。将湿铬渣经由泥浆泵打入闪蒸干燥器内，用回转窑内热风干燥，得铬渣；步骤三,将上清液送入四效蒸发器内，得到固体即为硫酸钠，用于焙烧工序；步骤四,将蒸发器内蒸汽回收冷凝，得到酸性溶液；此酸性溶液用于浸出工序。

铁铝共生矿的综合利用方法 817

 0

一种铁铝共生矿的综合利用方法，属冶金技术领域。按照以下步骤进行：将铁铝共生矿破碎制成球团，通入还原煤气预还原获得预还原矿；将预还原矿和石灰放入还原熔分炉中，以氧气为载气喷吹煤粉进行熔分还原，获得铁水和高温含铝熔渣；将高温含铝熔渣冷却至常温并自然粉化获得炉渣，置于碳酸钠溶液中浸出，获得浸出液和浸出渣；将浸出液进行常压脱硅和中压脱硅，获得精制液；向精制液中通入CO2进行碳酸化分解，得到分解母液和氢氧化铝，氢氧化铝焙烧制成氧化铝；向分解母液中加入碳酸钠进行补碱，制成碳酸钠溶液用于浸出。本发明既能保证铁铝的高效解离提取，又能在技术上和经济效益上可行，有效综合利用我国的铁铝共生矿资源。

电解氯化稀土制备氧化稀土的方法 996

 0

一种电解氯化稀土制备氧化稀土的方法，属于稀土的湿法冶金领域。该方法采用对氯化稀土溶液进行预脱酸电解，盐酸返回稀土生产系统；在10℃≤温度<100℃，电压≥2.2V，预脱酸后的稀土氯化物溶液作为电解液进行电解，得到氢氧化稀土；在阴极室进行搅拌，电解液和氢氧化稀土定向流动，经过滤装置固液分离，滤液循环返回阴极室；氢氧化稀土烘干、焙烧，制得氧化稀土；副产品氢气和氯气转化为盐酸。该方法直接以稀土生产过程中的氯化稀土溶液为原料，不加入任何化学试剂，经电解得到氢氧化稀土，然后煅烧得到高纯度的氧化稀土。该方法大幅度降低了生产成本，解决了传统工艺氨氮废水污染严重的难题，同时电解过程中实现了盐酸循环回收利用。

铜钢复合工件的制备方法 879

 0

本发明涉及一种铜钢复合工件的制备方法,该方法是用碳素钢或合金钢制成工件主体,并通过涂覆有过渡层的主体表面压入铜合金粉末,然后将其送入粉末冶金烧结炉中进行焙烧,最后经切削加工制为成品。该工件能有效地利用铜合金材料,使其即具有铜合金的减摩性能,又具有合金钢的刚性性能,此外,它还可节省多道工序,降低工件成本。

定向凝固用氧化铝基陶瓷型芯及制备方法 753

 0

本发明涉及一种定向凝固用氧化铝基陶瓷型芯及制备方法，该氧化铝基陶瓷型芯使用的耐火材料有EC95电熔莫来石、硅酸锆、二氧化硅粉、二氧化钛粉、铝粉。粉料中按重量百分比含EC95电熔莫来石65～95%，硅酸锆5～30%，二氧化硅粉2～8%，二氧化钛粉1～5%，铝粉1～10%。其中EC95电熔莫来石中粒度为F200号粉料占10～30%，F320号粉料含量40～70%，F600号粉料占10～30%。制备方法为把上述粉料球磨混合均匀，放入熔化的增塑剂中混炼，在陶瓷型芯成型机上热压注成型。热压注成型的陶瓷芯经修整、校型后放入箱式电阻炉中焙烧。出炉后的陶瓷型芯采用高温强化剂和室温强化剂进行高温强化和室温强化。本发明制备的氧化铝基陶瓷型芯具有高温强度高、抗蠕变性能好、烧成收缩小、烧成温度低、冶金化学性能好的特征。
