河北邯郸有色金属冶金技术理论与应用

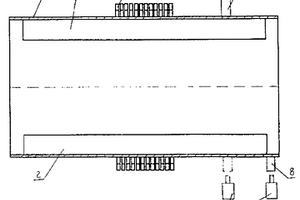

可提高成球率的混合机用滚筒 797

 0

可提高成球率的混合机用滚筒,属混合机械技术领域。所要解决的技术问题是为提高成球率而提供混合造粒用滚筒。技术方案为:筒体内有衬板,衬板为长条状、沿筒体的内筒壁间隔排布,衬板内镶嵌有电磁铁,滚筒上增设输电装置和传感器,输电装置设有集电环和碳刷,集电环固定于滚筒的外圆周上,碳刷固定于集电环旁,碳刷头部插入集电环上的环形滑道中,与环形滑道相接触,传感器的感应头对应衬板或衬板标识物的运动轨迹,电磁铁和集电环电连接,碳刷和电源电连接。解决了滚筒转动过程中的输电问题,使电磁衬板设计方案得以实现。成球率提高5～10%,可显著提高烧结生产率和衬板使用寿命,加工制作及安装方便。尤适于在冶金烧结矿的二次混合机中采用。

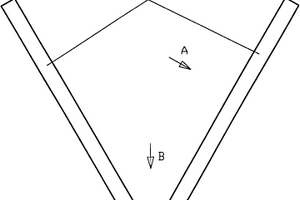

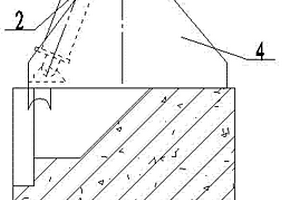

蛇形锚固钩 711

 0

本实用新型涉及一种冶金领域使用砌筑用的锚固钩,锚固钩为V形,锚固钩的V形两边皆为蛇形,可以自身伸缩来适应浇筑料的膨胀。它可以在高温状态下通过自身伸缩来适应浇筑料的膨胀,大大提高了砌筑物的使用寿命。

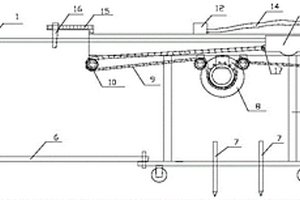

高炉自动捅风口装置 880

 0

本实用新型涉及一种高炉自动捅风口装置，属于冶金行业高炉生产作业技术领域。技术方案是：钢钎（1）为中空结构，钢钎（1）的前端为锥形，钢钎（1）的后端设有软管连接头(13)，冷却软管（12）与软管连接头(13)连接，钢钎（1）的后端固定在重锤（2）上；重锤（2）滑动连接在重锤导轨（3）上，重锤导轨（3）固定在导轨支架（4）上，导轨支架（4）固定在移动小车（5）上；重锤导轨（3）的两端分别设有链条前转向齿轮（10）和链条后转向齿轮（11），气动马达（8）固定在重锤导轨（3）中间，驱动齿轮、链条前转向齿轮（10）和链条后转向齿轮（11）通过链条（9）传动连接。本实用新型的有益效果是：能够实现自动捅风口作业。

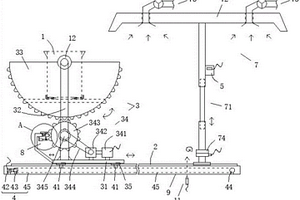

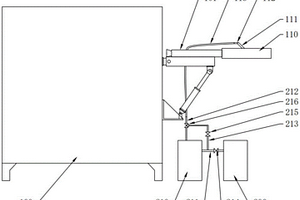

定位定量兑铁装置 1107

 0

本实用新型提供了一种定位定量兑铁装置，属于冶金冶炼技术领域，包括铁水包、滑轨、倾翻车、驱动机构和控制器，倾翻车滑动设于滑轨上，用于托运铁水包移动，可向滑轨长度方向上侧翻，且侧翻后铁水包内铁水向电炉内倾倒，倾翻车上设有用于限位铁水包移动的限位组件，倾翻车的倾翻速度和角度均可调节，驱动机构设于滑轨下方，用于匀速驱动倾翻车沿滑轨滑动，驱动机构的运行速度可调节，控制器用于控制驱动机构驱动铁水包的移动位置和控制倾翻车的倾翻角度。本实用新型的定位定量兑铁装置，具有使用铁水包向电炉内兑铁时，铁水包的兑铁位置定位准确、实现定量兑铁，倾翻车运输稳定，兑铁过程中铁水倾倒均匀的技术效果。

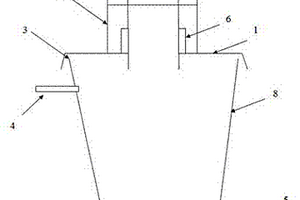

焦油渣挥发性有机物防逸散装置 1072

 0

本实用新型涉及一种焦油渣挥发性有机物防逸散装置，属于冶金行业焦化生产设备技术领域。技术方案是：渣箱（8）的上部连接一个溢流管（4），渣箱（8）的顶部设有升降盖板（1），升降盖板（1）上设有一个与渣箱（8）连通的下渣管（7），下渣管（7）的两侧分别设有一个导向杆（2），所述导向杆（2）的上端固定在下渣管（7）上，导向杆（2）的下端与升降盖板（1）滑动连接，套筒（6）套在下渣管（7）上，套筒（6）的下端固定在升降盖板（1）上。本实用新型的有益效果是：避免了焦油渣在用渣箱收集过程中挥发性有机物的逸散，避免了人工频繁查看渣箱液位以及渣箱液位过高导致的倒运过程中的漫流，避免了环境污染。

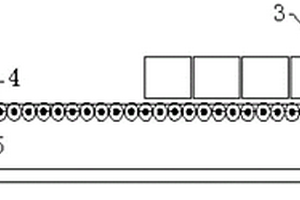

大方坯连铸机步进冷床下线收集装置 1035

 0

本实用新型涉及一种大方坯连铸机步进冷床下线收集装置，属于冶金行业连铸生产设备技术领域。技术方案是：包含多个平行布置的固定齿板（2）和设置在固定齿板（2）之间的活动齿板（1）以及驱动活动齿板（1）的连杆驱动机构，其特征在于：在相邻两个固定齿板（2）之间设置多个平行布置的滚轮（4），所述滚轮（4）通过轴承转动连接在滚轮轴（10）上，滚轮轴（10）的两端分别固定在固定齿板（2）上，滚轮（4）的上表面高于固定齿板（2）的上表面。本实用新型的有益效果是：能够减小铸坯和固定齿板之间的摩擦力，避免冷床齿板受冲击或高温烘烤而损坏，减少了连铸机停机事故，增加了连铸机生产时间，提高了连铸机作业率。

钢板收集台间垛板时使用的升降挡板 1025

 0

一种钢板收集台间垛板时使用的升降挡板,属于冶金行业轧钢设备技术领域,目的是提供一种具有结构简单、便于升降、有缓冲功能的升降挡板,其技术方案是:它由旋转挡板、驱动气缸、心轴、支承筋板构成,旋转挡板位于上方,支承筋板位于两侧,旋转挡板的两端通过心轴分别与两侧的支承筋板的上端相连接,支承筋板的下部与基础相连接,驱动气缸位于旋转挡板的下方,驱动气缸的缸体倾斜竖立,驱动气缸的推动杆连接在旋转挡板的下后方。本实用新型具有以下优点:受撞击的旋转挡板不易变形;后部安装的驱动气缸具有缓冲作用,也便于吊装维修;各摩擦副采用滑动轴承,不易磨损,延长使用寿命;驱动气缸对工作环境的要求低,气缸的使用寿命延长。

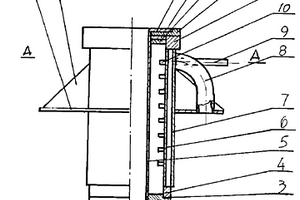

气水喷淋冷却结晶器 1079

 0

本实用新型属于气水喷淋冷却结晶器,是由结晶方管、内、外筒、进水管、喷嘴构成,其特点是在结晶方管的四个楞角处均设有一排喷嘴,每排喷嘴有6—8个,钢坯冷却均匀,结晶速度快,钢坯拉速快为1.9—2.5米/分;在冷却结晶器冷却水入口处进水管内设有进气管,用气体带动水喷淋,水雾化好冷却效果好,需要的冷却水压力低,是冶金工业联铸机上较理想的冷却结晶器。

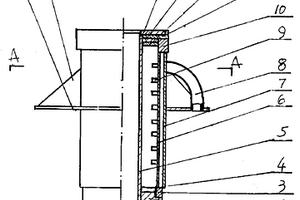

喷淋冷却结晶器 807

 0

本实用新型属于喷淋冷却结晶器, 是由结晶方 管、内、外筒、进水管、喷嘴构成, 其特点是在结晶方管前后、 左右四个侧面上均设有两排喷嘴, 在四个楞角处均设有一排喷 嘴, 每排喷嘴有6—8个, 每个喷嘴孔径φ=3—5mm, 该结晶器设 计合理, 喷嘴分布均匀, 冷却效果好, 结晶速度快, 冷却水压力低5kg/cm2, 用水量少50—60/小时, 钢坯拉速高, 每台联铸机1小时可增产钢坯20吨, 是冶金工业联铸机用较理想的冷却结晶器。

新型氮封装置 1040

 0

本实用新型提供了一种新型氮封装置，属于冶金技术领域，包括喂线套管和氮封管；喂线套管内设有沿轴向设置的穿线孔，喂线套管借助穿线孔套设在喂线机的喂线导管上；喂线套管的侧壁上开设有通气孔道，通气孔道与穿线孔连通且与穿线孔的轴向呈夹角设置；氮封管与氮气供应装置连接，氮封管的端部连接在通气孔道上。本实用新型提供的新型氮封装置，在喂线套管上开设通气孔道，并借助通气孔道将氮气输送至喂线套管的穿线孔内且氮气流动方向与喂线方向一致，有效抑制烟气随穿线孔倒流至作业现场，阻止了烟气异常排放。

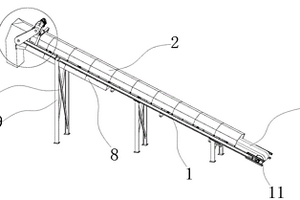

钢包精炼炉加料装置 699

 0

本实用新型涉及冶金设备技术领域，且公开了一种钢包精炼炉加料装置。该钢包精炼炉加料装置，包括加料机架、外壳、出料口和支撑腿，所述加料机架的外壁与外壳的底部固定连接，所述出料口的右端与加料机架的左端固定连接，所述支撑腿的顶部与加料机架的外壁固定连接。该钢包精炼炉加料装置，在使用时，通过将加料机架连接支撑腿放置在精炼炉处，将出料口移动到精炼炉的炉口上，通过将钢包精炼原料放到加料带上，通过设置的电机带动机头工作，将设置在驱动装置中的第一带轮和第二带轮带起转动，通过第二带轮将加料带轮带起转动，加料带在加料带轮上转动，将钢包精炼原料向高空输送，并从设置的出料口处进入精炼炉中进行精炼。

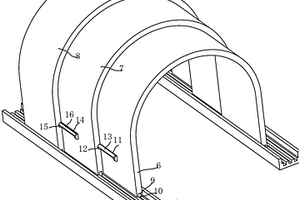

板坯去毛刺机护罩移动装置 1042

 0

本实用新型涉及钢铁冶金技术领域，且公开了一种板坯去毛刺机护罩移动装置，包括轨道，所述轨道的上表面开设有主轨槽，所述主轨槽的内部底面从左至右依次开设有第一轨槽、第二轨槽和第三轨槽，所述主轨槽的内部底面并位于第一轨槽、第二轨槽和第三轨槽的上方依次滑动连接有第一罩板、第二罩板和第三罩板，所述第一罩板、第二罩板和第三罩板的底面均开设有滚轮槽，所述滚轮槽的内部通过转销转动连接有滚轮，所述第一罩板和第二罩板之间设置有第一连接装置，所述第二罩板和第三罩板之间设置有第二连接装置。该板坯去毛刺机护罩移动装置，通过第一连接装置和第二连接装置可使第一罩板、第二罩板和第三罩板相互重合，进而便于打开罩板。

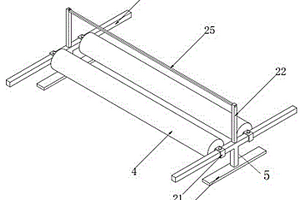

热轧平整机上卷控制装置 846

 0

本实用新型涉及一种热轧平整机上卷控制装置，属于冶金行业热轧平整机技术领域。技术方案是：包含两个支架、两个收紧辊（4）和一套钢卷防脱机构，两个收紧辊（4）在同一水平面上平行布置，两个收紧辊（4）的两端分别通过滑套（21）滑动连接在支架上，两个收紧辊（4）之间设有钢卷防脱机构，所述钢卷防脱机构包含安装杆（22）和挡杆（25），两个安装杆（22）分别垂直固定在两个支架上，两个安装杆（22）之间设有横向布置的挡杆（25）。本实用新型的有益效果是：能够方便调节两个收紧辊之间的间距,从而稳定的放置不同直径的钢卷，而且能够对钢卷进行限位，防止钢卷从两个收紧辊上滑脱。

打捆机钢带入口引导装置 792

 0

本实用新型涉及一种打捆机钢带入口引导装置，属于冶金行业全自动打捆机设备技术领域。技术方案是：导向套筒（3）包含底座（A）和圆筒（B），圆筒（B）呈水平状态固定在底座（A）上，圆筒（B）的一端为打捆钢带（4）的入口端，圆筒（B）的另一端为打捆钢带（4）的出口端；引导环（1）的外表面为与导向套筒（3）中的圆筒（B）相匹配的阶梯圆柱形，引导环（1）通过紧定螺钉（2）固定在导向套筒（3）中的圆筒（B）内，引导环（1）的内孔为与打捆钢带（4）相匹配的正方形孔，引导环（1）的轴向设有与打捆钢带（4）相匹配的切口。本实用新型结构简单，更换方便，可以在不抽出打捆钢带的情况下，快速更换引导环，节省维修时间。

用于连铸机热区辊道的专用辊子 689

 0

本实用新型涉及一种用于连铸机热区辊道的专用辊子，属于冶金行业连铸生产设备技术领域。技术方案是：轴承座（2）固定在轴（1）的两端，轴套（3）为圆筒形，轴套（3）通过轴套（3）两端的轴套端盖（4）固定在轴（1）的中间，轴承座（2）与轴套端盖（4）之间的轴（1）上设有防辐射散热板（5），所述防辐射散热板（5）上设有一个散热孔，轴套端盖（4）上设有多个散热孔。本实用新型的有益效果是：重量轻、承载能力大，散热效果好，能够有效的对连铸热坯的热量和热辐射进行有效的散发和阻挡，彻底改变辊子轴承的运行环境，使轴承的加油时间延长到每季度一加或是每半年一加。安装方便，运行惯性小，有利于起停，能够满足连铸机的使用要求。

降低水膜式超声探头磨损量的调整装置 721

 0

本实用新型涉及一种降低水膜式超声探头磨损量的调整装置，属于冶金行业无损探伤检测技术领域。技术方案是：包含金属板（1）、凸起平台一（A2）和凸起平台二（B2），金属板（1）的正面（A1）和背面（B1）的中心位置分别设有凸起平台一（A2）和凸起平台二（B2），所述凸起平台一（A2）和凸起平台二（B2）均为方形，凸起平台一（A2）和凸起平台二（B2）与金属板（1）呈一体结构。本实用新型的有益效果是：能够使耐磨板曲面与超声探头检测面之间产生一定的距离，提高了探头检测的稳定性，降低了超声探头的磨损，延长了探头的使用寿命。

高炉休复风环保置换装置 865

 0

本实用新型涉及一种高炉休复风环保置换装置，属于冶金行业高炉干式除尘技术领域。技术方案是：电动鼓风机（21）通过送风管道（22）与高炉热风炉（19）连接，冷风调节放散管（20）连接在送风管道（22）上，冷风调节放散管（20）上设有冷风调节阀（8），高炉（9）产生的煤气通过重力除尘（16）、布袋除尘（13）和调压后进入脱氯塔（14），脱氯塔（14）通过调节放散阀（4）连接系统总出口（5），置换放散管道（11）的一端连接在系统总出口（5）上，放散管道（11）的另一端与置换放散烟囱（3）连接。本实用新型的有益效果是：避免在高炉休复风时，开炉顶放散对环境造成极大的污染，提高置换效率，节约能源。

液体取样用具 641

 0

一种液体取样用具,属于对液体进行理化指标测定的取样工具技术领域。提供了一种液体取样用具,以便快速、简便、准确地完成表层与深层成分不均匀液体的取样问题,使所取样液能真实反映需检测部位液体的成分。技术方案是,构成包括取液罐和操作杆,管状操作杆的一端与取液罐体密封固定连接,且其管腔与取液罐连通。在取样时,握紧管腔口或与操作杆管腔密封连通的排气孔将取液罐探入深部液池内,松开管腔口或与操作杆管腔密封连通的排气孔,液体便流入取液罐。所取样液与内部液体的整体情况十分接近,分析测定结果真实可靠。能快速、简便、准确地完成取样,结构简单、使用方便,可广泛应用于冶金、化工生产,特别适于热镀锌过程中熔融锌液取样所用。

蒸汽加热再生的氢气干燥装置 1023

 0

本实用新型创造是一种净化气体用的干燥装置， 除适用于氢气外还适用于空气、氮气、氧气、氩气等多 种气体。 本实用新型创造提出了一种用蒸汽加热与水喷 射器抽真空相结合的氢气干燥流程，提出了一种适用 于该流程的干燥器结构。干燥器装有外部夹套，内填 硅胶等，按照该流程和干燥器结构设计而成的氢气干 燥装置，设备简单，操作简便；不存在引起氢气爆炸的 电火花，安全性好；它再生时不消耗氢气。可适用于 对氢气含湿量有一定要求的电力、化工、冶金、建材等 部门。

浸入式开浇长水口 761

 0

一种浸入式开浇长水口,属于冶金浇注设备技术领域,目的是解决连铸更换钢包开浇时长水口溢钢现象,其技术方案是:它由钢质圆筒长水口和托圈组成,其改进之处是,长水口的内腔为有一定锥度的圆筒空腔,内腔上端直径为100mm,下端直径为145mm;它的托圈由外圈圆环和内圈垫环所组成,内圈垫环为两个半圆垫环,内圈垫环套装在外圈圆环的内圆周上。本实用新型的有益之处是:将原来的直筒形长水口通钢管形从上下相同改为直筒和斜面相结合过渡的上小下大形式,使长水口的内腔具有一定的锥度,减小空气的逆向作用,同时增大了长水口内部空腔容积;将托圈从圆环改为圆环和两片半圆垫环组合结构,确保新结构长水口使用中的受力均匀和位置稳定。

连铸机水冷辊道 1142

 0

本实用新型为一种连铸机水冷辊道，涉及冶金连铸机技术领域。主要包括辊筒、第一辊筒轴、第二辊筒轴、轴承座，有一根通水管通过第一辊筒轴伸到辊筒的内部，位于辊筒内部的通水管部分设有喷水孔。本实用新型水冷结构简单、冷却效果好，耐用，承载力大，提高了设备的使用寿命，减少了工人的维修次数，减轻工人的劳动强度，既提高了生产效率，又有利于环保。

便于棒材冷剪输送辊快速拆装的联轴器 971

 0

本实用新型涉及一种便于棒材冷剪输送辊快速拆装的联轴器，属于冶金行业棒材生产设备技术领域。技术方案是：电机端半轴（1）的中心设有减速轴孔（1‑1），电机端半轴（1）的端面上设有凹型腔（1‑3），凹型腔（1‑3）内璧上均布棒销孔（1‑2），棒销（5）插在电机端半轴（1）的棒销孔（1‑2）中；花键轴（2‑2）边缘开有与棒销（5）对应的半圆槽，辊子端半轴（2）的花键轴（2‑2）嵌入电机端半轴（1）的凹型腔（1‑3）中，挡圈一（3）和挡圈二（4）分别通过螺栓固定在电机端半轴（1）和辊子端半轴（2）的端面上。本实用新型的有益效果是：结构简单，拆装方便，为输送辊道更换提供了便利条件。

钢水同时测温取样装置 1092

 0

本实用新型公开了一种钢水同时测温取样装置，涉及钢铁冶金技术领域。本实用新型包括测温枪，测温枪的一端固定有新型伸缩杆，新型伸缩杆的另一端连接有T形连接块，T形连接块与新型伸缩杆的连接端开设有一螺纹，T形连接块与新型伸缩杆通过螺纹连接，T形连接块的另一端固定有测温管固定杆与取样器固定杆。本实用新型通过可拆卸安装杆的结构设计，使得装置把功能单一的测温枪改为多功能的测温取样枪，且可以根据使用者的需求进行长度调节，通过辅助支撑结构设计，使得装置能够在操作员使用时能够起到辅助支撑作用，避免了因为长期的使用测量、取样工具，手腕部的受力过多，导致手腕部因长期受力造成损伤。

连铸中间包臂梁 844

 0

本实用新型公开了应用冶金领域的一种连铸中间包臂梁。该臂梁安装在导轨支架上，包括大臂梁和小臂梁，以及连接大臂梁和小臂梁的升降液压缸。大臂梁一体的水平斜梁和垂直主梁，在斜梁下方、连接主梁的一端安装支撑轮，另一端的上方安装定位轮。支撑轮和定位轮分别与导轨支架的支撑导轨和定位导轨配合。主梁为中空结构，前面有前开口。小臂梁包括一体连接的横梁和竖梁，竖梁插入装配在主梁内，横梁由前开口伸出，在横梁的下部，安装有与主梁前板外壁接触的前轮。升降液压缸与竖梁的顶板连接，可带动竖梁上下移动。本实用新型可在中间包的前方设置操作平台，实现近距离观察和操作，操作精准度高，安全方便。

减速机轴头非接触密封结构 1120

 0

本实用新型涉及一种减速机轴头非接触密封结构，属于冶金行业轧钢生产设备技术领域。技术方案是：包含减速机轴（1）、动环二（2）、静环（3）、动环一（4）、减速机箱体（5）、动环二密封圈（6）、静环密封圈（8）、动环一密封圈（9）和轴端压盖（10），动环一（4）和动环二（2）分别安装在减速机轴（1）上，动环一（4）和动环二（2）与减速机轴（1）之间分别设有动环一密封圈（9）和动环二密封圈（6），轴端压盖（10）固定在减速机箱体（5）上，静环（3）安装在轴端压盖（10）内，静环（3）与轴端压盖（10）之间设有静环密封圈（8）。本实用新型的有益效果是：密封效果好，便于装配，使用寿命长。

锅炉多种煤气燃烧器混合布置结构 1025

 0

本实用新型涉及一种锅炉多种煤气燃烧器混合布置结构，属于冶金行业燃气锅炉技术领域。技术方案是：燃烧器具有配风入口（2）和煤气入口（3），其特征在于：炉墙（4）的横截面为四方形，炉膛（5）的四个角按顺时针方向分别为A角、B角、C角和D角，A角和C角为对角，B角和D为对角；炉膛（5）内的燃烧器包括三层，分别为下层、中层和上层，每层四个燃烧器，每层的四个燃烧器分别设置在炉膛（5）的四个角；下层燃烧器和中层燃烧器为高炉煤气燃烧器，上层燃烧器中的两个对角为焦炉煤气燃烧器，另外两个对角为转炉煤气燃烧器。本实用新型的有益效果是：能够实现高炉煤气、焦炉煤气和转炉煤气的综合灵活利用，提高了煤气燃烧效率。

分体式脱硫喷枪 910

 0

本实用新型涉及一种脱硫喷枪，属于冶金行业铁水预处理设备技术领域。技术方案是：包含枪体上部（1）、枪体下部（2）、连接法兰（3）、固定螺栓（6）、枪芯（7）和中心套管（8），枪体上部（1）和枪体下部（2）通过连接法兰（3）固定连接，构成枪体，枪体下部（2）为枪体的工作部，所述枪体内设有中心套管（8），枪芯（7）通过固定螺栓（6）固定在中心套管（8）内，枪芯（7）位于枪体上部（1）的一端设有连接丝扣（5）。本实用新型的有益效果是：在喷枪出现熔损、堵塞不能正常使用，或者使用寿命到期时，可以实现快速更换，节省换枪时间，降低劳动强度，降低更换成本，提高工作效率。

改进的高炉喷吹罐 670

 0

一种改进的高炉喷吹罐，属冶金技术领域。其技术方案是：该喷吹罐包括一个上部呈柱形、下部呈锥形的罐体，罐体的锥形段内设置有流化装置并连接有流化管路和喷吹管路，罐体顶盖上设置有装料口、充压口、小放散口和大放散口，在罐体顶盖内侧安装有煤粉过滤板，所述煤粉过滤板位于充压口、小放散口和大放散口的下方，其边缘与罐体顶盖内壁连接，改进后，在罐体内还设置有附加放散管，所述附加放散管的上端接大放散口，下端穿至煤粉过滤板的下方，附加放散管的外壁与煤粉过滤板固定连接。本实用新型不仅大大提高了放散速度和喷吹罐的工作效率，而且可避免煤粉过滤板被放散气流破坏，减少了小放散口及阀门的磨损，保证了高炉生产的正常进行。

天车智能遥控装置 1069

 0

天车智能遥控装置涉及一种采用单片机智能优化控制、DTMF信号耦合及载波数字调频放大技术控制天车运行的智能遥控装置,由发射机和接收机组成,手控键盘发出的控制命令,经软件分析,然后再控制产生相应的DTMF信号,再经调制、选频放大、整形、带通滤波后由天线发射出去,接收机接到微弱的调制信号后,对信号进行放大解调后控制天车控制柜。使用该装置安全迅速、吊装定位置精度高、智能化、误操作率低,可广泛应用于冶金、化工、汽车、建筑等行业。

单啮合式联轴器 1086

 0

一种单啮合式联轴器,属啮合齿式联轴器技术领域,用于解决此种联轴器在恶劣工矿环境下工作可靠性差之缺陷。构成中有带法兰的轴套、带外齿轮的轴套、带法兰的内齿圈,两轴套用于与两对接轴相连接,内齿圈上的内齿与轴套上的外齿相啮合,内齿圈上的法兰与轴套上的法兰通过螺栓联接,改进后,内、外齿为矩形齿,矩形内齿设置在内齿圈的法兰上,矩形外齿设置在轴套一端,矩形内、外齿的齿数为3～6个。本实用新型具有滑动摩擦小,对润滑条件要求低,润滑油脂添加观察方便,齿形大、承载能力高,使用可靠、寿命长等显著优点,适宜在冶金、矿山、电力等恶劣工况环境中、尤其是轧钢生产线加热炉出口输送辊道中应用。
