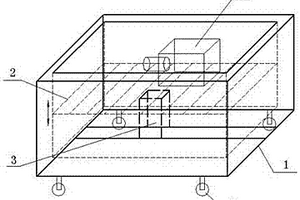

一种更换高炉炉前开口机凿岩机的小车，属于冶金行业高炉检修设备技术领域。技术方案是：包含车体（1）、移动滑板（2）、千斤顶（3）和万向轮（4），所述车体（1）为框架结构，车体（1）的下方设有万向轮（4），车体（1）内设有移动滑板（2），移动滑板（2）的下方设有千斤顶（3）。更换高炉炉前开口机凿岩机时，将移动滑板调至凿岩机的下方，并用千斤顶顶紧，然后拆卸凿岩机各部位连接螺栓和凿岩机旋转及打击油管，松开千斤顶，使凿岩机落到移动滑板上，推出车体。最后，再将新的凿岩机吊至移动滑板上，启动千斤顶，使新凿岩机复位。本实用新型的有益效果是：能够方便、快捷的完成高炉炉前开口机凿岩机的更换，减少安全隐患。
804
0

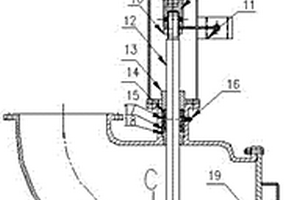

本实用新型涉及一种高炉炉顶均压放散阀连接装置，属于冶金行业高炉炉顶设备技术领域。技术方案是：包含液压缸（1）、阀门支架（8）、阀杆（12）、阀板（21）、石墨垫片（22）和球头压盖（23），阀杆（12）固定在阀门支架（8）上，阀杆（12）的上端与液压缸（1）的缸杆端驱动连接，阀杆（12）的下端设有阀杆球头，所述阀杆球头通过球头压盖（23）固定在阀板（21）上，球头压盖（23）与阀板（21）通过螺栓固定连接，球头压盖（23）与阀杆球头之间设有石墨垫片（22）。本实用新型的有益效果是：液压缸通过阀杆带动阀板上下开关动作时，阀杆球头无法从阀板中心脱落，保证了阀板与阀杆之间的绝对可靠连接。
968
0

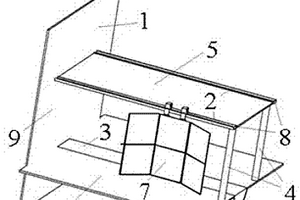

本实用新型涉及一种高炉炉前铁口热防护装置，属于冶金行业高炉设备技术领域。技术方案是：吊环（9）固定在炉体（1）外侧，在炉体（1）外侧的出铁沟（3）的上方，沿出铁沟（3）的长度方向设有两个平行的轨道（2），两个平行布置的轨道（2）之间设有顶棚（5），所述移动护罩（7）包含三扇通过门轴（72）转动连接的防护门和与轨道（2）相配合的车轮（79），车轮（79）固定在中间的防护门上，中间的防护门通过车轮（79）与轨道（2）滑动连接，靠近炉体（1）一侧的防护门上设有与炉体（1）外侧的吊环（9）相配合的钩子（78）。本实用新型的有益效果是：方便日常炉前工查看、清理铁口周围情况，避免了烧烫伤的可能性。
827
0
本实用新型涉及冶金设备的技术领域，特别是涉及一种适用于狭小空间内钢带取出装置，其可提高对面积较大带钢的吸附效果，并增强安装座及带钢上下移动时的稳固性，提高使用可靠性；包括安装架、电动缸、安装座和电磁铁，电动缸设置在安装架上，电动缸的底部输出端上设置有活动杆；还包括第一保护罩、第一缓冲件、两组第二保护罩、两组第二缓冲件、两组伸缩电机和固定座，安装架包括上安装板、下安装板和四组连接杆，电动缸设置在下安装板顶端，两组伸缩电机分别设置在固定座顶端左右两侧上，两组伸缩电机的底部输出端上均设置有驱动轴，三组电磁铁分别设置在安装座底端左侧、右侧和中部上，电动缸位于第一保护罩内侧。
710
0
本实用新型涉及一种车底式隧道炉废钢加热系统，属于冶金行业废钢加热设备技术领域。技术方案是：车底式隧道加热炉（14）的一端为进车端，车底式隧道加热炉（14）的另一端为出车端，进车室（11）设有进车室门（10）和通向进车室（11）内的进车端转运车道（8a），出车室（22）设有通向出车室（22）内的出车端转运车道（8b）和出车机（23），进车端转运车道（8a）和出车端转运车道（8b）之间设有轨道（7），轨道（7）上设有台车（4），轨道（7）、进车端转运车道（8a）、车底式隧道加热炉（14）和出车端转运车道（8b）构成环形。本实用新型的有益效果是：对钢铁企业节能降耗起较大的促进作用，工艺流程简单，维护成本低。
692
0
本实用新型涉及一种实验室用金属表面表调磷化搅拌辅助装置，属于冶金行业实验室模拟试样表调磷化过程设备技术领域。技术方案是：包含底座（1）、立柱（2）、横梁（3）、恒速电机（4）、旋转支架（5）和夹子（6），立柱（2）垂直固定在底座（1）上，横梁（3）固定在立柱（2）上，恒速电机（4）固定在横梁（3）上，恒速电机（4）的输出轴与旋转支架（5）固定连接，所述旋转支架（5）上设有夹子（6）。本实用新型的有益效果是：能够保证试样表面表调、磷化均匀，提高实验室模拟磷化结果的准确性、操作的安全性和高效性，无需多人操作，提高生产效率。
708
0
本实用新型涉及一种横列式型钢轧机导板修复辅助装置，属于冶金行业横列式型钢轧机设备技术领域。技术方案是：包含活动卡钳头（1）、卡钳体（2）、伸缩卡尺（3）、画笔夹具（4）、滑动底座（5）、工作台（6）和固定卡钳头（8），卡钳体（2）固定在工作台（6）上，固定卡钳头（8）固定在卡钳体（2）上，活动卡钳头（1）与卡钳体（2）转动连接，活动卡钳头（1）和固定卡钳头（8）相对布置构成导板卡钳，画笔夹具（4）固定在伸缩卡尺（3）上，伸缩卡尺（3）固定在滑动底座（5）上，滑动底座（5）与工作台（6）滑动连接。本实用新型的有益效果是：通过模拟导板的在线状态，并对导板弧形进行精准划线，提高导板的修复精度。
769
0
本实用新型涉及一种烧结机台车篦条自动清料装置，属于冶金行业烧结机设备技术领域。技术方案是：包含烧结机台车篦条（1）、振打装置（2）、固定装置（3）、震动电机（4）、连接杆（5）、型钢底座（6）和烧结机压辊大梁（7），震动电机（4）固定在型钢底座（6）上，型钢底座（6）设在烧结机台车篦条（1）上方，型钢底座（6）的两端分别设有振打装置（2），振打装置（2）固定在连接杆（5）的一端，连接杆（5）的另一端与固定装置（3）连接，固定装置（3）固定在烧结机压辊大梁（7）上。本实用新型的有益效果是：能够及时将烧结机台车篦条间的粘料清除，提高烧结机透气性，减轻了操作人员的劳动强度。结构简单，操作、安装方便。
826
0
本实用新型涉及一种连铸自控液面传感器顶紧装置，属于冶金行业连铸设备技术领域。技术方案是：包含压头（1）、螺栓（2）、弹簧（3）、支杆（4）、销子（5）、支座（6）、固定耳轴（7）和压板（8），支杆（4）上设有弹簧（3），支杆（4）的一端通过销子（5）固定在支座（6）上，支杆（4）的另一端设有压板（8），压头（1）通过螺栓（2）固定在压板（8）上，固定耳轴（7）固定在支座（6）上。使用时，将固定耳轴卡在连铸结晶器自控液面固定卡槽内，用压头顶住传感器即可。本实用新型的有益效果是：结构简单，使用方便，防止由于结晶器上下振动，造成的连铸自控液面传感器不稳定和自控液面失效等情况的发生。
923
0
本实用新型涉及一种炼钢结晶器水流量控制系统，属于冶金行业连铸设备技术领域。技术方案是：包含过滤器（1）、蝶阀（2）、电动调节阀（3）、结晶器（4）、闸阀（5）、流量计（6）、进水管道（101）和回水管路（102），结晶器（4）的进水管道（101）上按照水流方向依次设有过滤器（1）、蝶阀（2）和电动调节阀（3），结晶器（4）的回水管路（102）上按照水流方向依次设有闸阀（5）和流量计（6）。连铸配水人员根据结晶器进出口水的温差，设定电动调节阀的开度，通过电动调节阀的开度变化控制结晶器水的流量。本实用新型的有益效果是：保证结晶器水进出口的温差符合工艺要求，延长结晶器的使用寿命，提高钢坯质量。
961
0
本实用新型涉及一种环形结构烧结系统，属于冶金行业烧结设备技术领域。技术方案是：包含烧结破碎单元（101）、冷却单元（102）和烟气处理单元（103）；所述烧结破碎单元（101）包含烧结机（6）、破碎机（14）、散料仓（16）、热矿仓（17）、容积式热矿卸料器（18）和容积式散矿卸料器（21），所述冷却单元（102）包含冷却机（33）、冷散矿仓（35）、冷矿仓（36）、容积式冷矿卸料器（37）和容积式冷散矿卸料器（40），冷却机（33）呈环形机构，烧结机（6）与冷却机（33）的环形结构半径相同，呈上下布置，旋转方向相反。本实用新型的有益效果是：结构紧凑，占地面积小，降低了工序的消耗和污染物排放，减少了漏风率。
788
0

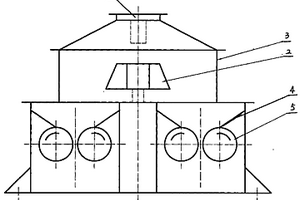

本实用新型涉及冶金建材生产设备技术领域，特别是一种用于节能环保活性石灰窑的余热回收装置。通过设置导风盘和换热风箱隔板下沿的导风口，使风均匀地吹向风箱底板；解决了窑顶换热风箱底板寿命短、助燃风温度低，热效率低的问题。本实用新型使石灰窑炉顶废气的余热用于加热助燃风，设备简单可靠，易于大型化，生产效率高，热能利用率高，产品成本低，利于绿色生产，友好环境。
870
0
本实用新型涉及一种转炉散投料系统重力拉绳式限位开关保护装置，属于冶金行业转炉散投料系统限位开关设备技术领域。技术方案是：包含固定螺丝（1）、定滑轮（2）、钢索（3）、固定支架（4）、限位砣（5）、接近开关（6）、限位砣导管（7）、铁球（8）和扇形阀（9），钢索的一端通过固定螺丝固定在扇形阀一侧的顶端，扇形阀另一侧的下方设有定滑轮，钢索从定滑轮上穿过，钢索的另一端连接铁球，定滑轮与铁球之间的钢索上设有限位砣，限位砣固定在固定支架上，限位砣设在限位砣导管内，限位砣导管上设有上、下两个接近开关。本实用新型能够有效的让接近开关远离热源，避免经常烧坏，影响生产，具有结构简单，操作维护方便之特点。
990
0
本实用新型涉及一种燃气锅炉焦炉、转炉煤气混合燃烧火嘴，属于冶金行业燃气锅炉发电技术领域。技术方案是：火嘴本体（1）呈空心圆柱状，火嘴本体（1）的头部为平头圆锥状，圆锥面上沿圆周方向均匀设有10-14个燃烧孔三（4），空心圆柱状的火嘴本体（1）沿圆周方向均匀设有两圈燃烧孔一（2）和燃烧孔二（3），燃烧孔一（2）和燃烧孔二（3）均为10-14个，所述燃烧孔一（2）、燃烧孔二（3）和燃烧孔三（4）直径不同，燃烧孔一（2）的直径大于燃烧孔二（3）的直径，燃烧孔二的直径大于燃烧孔三的直径。本实用新型的有益效果是：能够满足单一焦炉煤气或转炉煤气的要求，保证混合气燃烧完全，性能可靠，且不影响燃烧器烧高炉煤气的使用性能。
758
0
本实用新型涉及一种高线成品计量控制系统，属于冶金行业计量控制系统设备技术领域。技术方案是：包含称重传感器（1）、称重仪表（2）、转换器（3）、中央处理器（4）、数据处理器（5）和计算机主机（6），称重传感器（1）通过电缆与称重仪表（2）连接，称重仪表（2）的串行接口与转换器（3）的输入端连接，转换器（3）的输出端通过三芯屏蔽电缆与中央处理器（4）连接，中央处理器（4）连接数据处理器（5），数据处理器（5）通过屏蔽网线与计算机主机（6）连接。本实用新型的有益效果是：能够将称重数据实时的传至生产一线，实现每天报表输出打印，每月进行自动汇总。提高了数据的准确度，消除了人为计数误差。
1111
0
本实用新型涉及一种烧结余热发电环冷机台车密封装置，属于冶金行业发电设备技术领域。技术方案是：包含结构相同的台车内侧密封和台车外侧密封，所述台车内侧密封包含内侧滑板（1）、内侧水平支撑板一（3）、内侧密封板（7）、内侧水平支撑板二（9）、内侧橡胶板、内侧垂直支撑板（11）、弹簧钢板（17）、加强板二（19）和烟罩壁（22），内侧滑板（1）固定在台车内侧，内侧橡胶板一端固定在内侧滑板上，另一端与内侧垂直支撑板（11）连接，内侧垂直支撑板（11）通过内侧水平支撑板二（9）与内侧密封板（7）连接，内侧密封板（7）设在烟罩壁（22）上。本实用新型的有益效果：密封效果好，漏风率可降低到25%以下，余热发电效率提高15%以上。
670
0
本实用新型涉及一种镀锌机组热风烘干系统，属于冶金行业镀锌机组设备技术领域。技术方案是：包含烘干箱（1）、电加热装置（2）、风机（3）和变频器（4）；所述烘干箱（1）中的热风入口（1‑4）与电加热装置（2）中的热风出口（2‑3）连通，电加热装置（2）中的常温风入口（2‑4）与风机（3）的出口连通，风机（3）与变频器（4）驱动连接。空气通过电加热装置加热后进入烘干箱内部，热风沿带钢前后表面在烘干箱箱体内循环，并经带钢入口和带钢出口排出。本实用新型的有益效果是：风量和风温可根据生产需要随时调整，提高烘干效果，保证带钢的产品质量，满足生产要求。同时减少了操作人员的劳动强度，提高了劳动效率。
1130
0
本实用新型涉及一种双轨道棒材打捆机拧丝装置，属于冶金行业棒材打捆机设备技术领域。技术方案是：包含拧丝头（1）、液压销A（4）、液压销B（5）、拧丝缸心轴（7）和拧丝缸缸体（11），拧丝头（1）为两瓣对称布置，两瓣通过柱销（2）连接，之间设有拉紧弹簧（3），拧丝头（1）前端设有开口，尾端两瓣分别连接液压销A（4）和液压销B（5），液压销A（4）和液压销B（5）固定在拧丝缸缸体（11）上，拧丝头（1）连接拧丝缸心轴（7），拧丝缸心轴（7）与驱动机构连接。本实用新型的有益效果是：拧丝头顶紧效果好，保证了棒材包装质量，结构简单，使用寿命长。
686
0
一种渣包车刮渣器,属于冶金设备技术领域,所要解决的技术问题是提供一种清渣效果良好、保护渣包车及轨道、节约电能、降低维修工人劳动强度的一种渣包车刮渣器,其技术方案是:一种渣包车刮渣器,它由刮渣板、推渣板、滚轮、吊耳组成,刮渣板为整体箱体结构,推渣板为平板,焊接在刮渣板箱体的底部,与箱体底平面倾斜,滚轮为两个,分别安装在箱体底平面推渣板的两侧,吊耳为两个,分别固定在箱体上平面的两端。本实用新型具有如下优点:刮渣板为钢板整体焊接,保证了恶劣工况的使用效果;刮渣板两侧向推渣方向倾斜,保证了不会出现漏刮钢渣的现象;倾斜的推渣板可以保护渣车减速机和电机;可以大大降低了渣包车故障率和工人劳动强度。
717
0
本实用新型涉及一种上水口安装定位装置，属于冶金行业炼钢浇注设备领域。技术方案是：包含上水口母口托盘（5）、挡板（6）、长铁管（7）、旋转螺丝套（8）、可调节铁管（9）、调整托盘（10），上水口母口托盘和挡板分别设在长铁管上，可调节铁管一端设有调整托盘，另一端与长铁管垂直连接，可调节铁管上还设有旋转螺丝套。将上水口涂抹上火泥后，使用该装置将上水口安装到水口座砖中，调节旋转螺丝套，通过可调节铁管上下调整、浮动，使上水口调正，确保上水口上下、左右尺寸一致，本实用新型能够防止上水口安装时出现不正及深浅的问题，提高上水口安装定位准确性，保证生产的稳定，降低工人劳动强度，具有制作简单、使用方便、安全可靠等特点。
1087
0
本实用新型涉及一种物料细碎设备,特别是物料粉磨工艺前预破碎工序用的复合式高效细碎机。技术方案是:组成包括物料进口(1)、离心式反击破碎单元和辊压破碎单元,离心式反击破碎单元包括离心叶轮(2)和反击板(3),离心叶轮设置在进料口(1)下方,其转动轴与动力机构连接,反击板(3)设置在离心叶轮(2)的周围;辊压破碎单元组成包括一对以上相互匹配的辊压辊(5),设置在离心式反击破碎单元的下方。物料经过无锤、离心式反击破碎后,由于消除了大颗粒物料后再进行辊压破碎,可以大大降低辊压电机的功率,大幅度的降低电耗,并且减少故障率,提高细碎效果。特别适用于水泥、冶金、化工、建材等行业物料粉磨工艺前的磨前预破碎工序。
1059
0

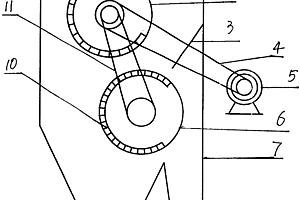

一种永磁干选机,属于矿石干选设备。包括:箱体,设置于箱体内用皮带连接的上、下滚筒,给料板,接料板和驱动电机,进料口位于箱体的上部,精料出口和尾矿出口位于箱体的下部,其特征在于:所述的上、下滚筒内分别装有由磁条组成的磁系,其中上滚筒的磁条包角为280°,下滚筒的磁条包角为260°,所述的上滚筒轴与电机皮带连接。本实用新型用于细粒铁矿石的干选,可增品位30-60%,在分选含铁量较低的贫矿时具有工艺流程简单,设备数量少,占地面积小,投资少,成本低等优点。本机还可用在粉末冶金、化工、水泥、陶瓷和炉渣等的分选领域。
933
0

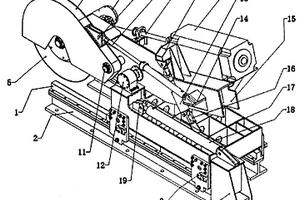

本实用新型涉及一种液压圆盘冷锯机,属于冶金型材复杂断面切断领域的执行机构,可广泛应用于各种型材的定尺高效切断作业。它包括底座、轨道、机身、电机、传动轴组件、锯罩、进给油缸、锯罩开启油缸以及稀油循环润滑装置等,底座安装在基础上,轨道装在底座上,带导向防倾斜装置的机身可在轨道上前后移动,传动轴组件连接直流电机和齿轮箱,机身上还设有液压式控制锯片升降的摇臂。具有结构合理、设计新颖、高速高效、动力强劲、工作稳定、维护简便等优点,可实现切割型材进料快速平移、摇臂升降、锯罩动力开启等功能。
797
0

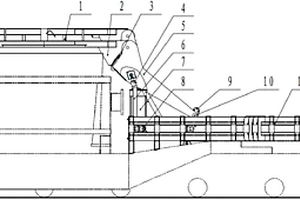

本实用新型公开了一种液压小车横移式摘加盖装置，包括铁水罐盖、支撑大臂、横移小车、轨道装置、液压马达，铁水罐加上罐盖，罐盖由支撑大臂支撑，支撑大臂被安装在横移小车上，在铁水罐车上安装轨道装置，横移小车在轨道装置中由液压马达驱动行走，铁水罐盖依靠吊耳与支撑大臂销轴座相连，顶升液压缸依靠销轴与支撑大臂相连，支撑大臂销轴与横移小车导轨轴承座相连，轨道装置将横移小车的四个车轮逼住，应用在冶金行业炼铁厂“一包到底”铁水运输工艺的敞口铁水罐中。铁水罐加盖后由支撑大臂连接铁水罐盖和横移小车，横移小车拖动铁水罐盖和支撑大臂在轨道装置上移动实现铁水罐盖在铁水罐车体范围内完成摘加盖动作，不占用车间空间。
1015
0

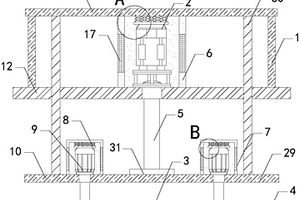

本实用新型公开了一种热处理炉炉底辊更换装置，涉及钢铁冶金技术领域。本实用新型包括动力行程箱，动力行程箱内侧的两端均焊接有导向限位板，动力行程箱的一端通过螺钉与第一电机固定连接，第一电机的输出端与输出螺纹杆转动连接。本实用新型通过自动化配调辊轮结构的设计，使得装置便于在炉内进行便捷的位置调节，并配合推导拉出结构的设计，使得装置还便于稳定的将滚轮通过自推导拉出的形式导出炉内，完成更换预备，大大提高了装置的使用便捷性，并通过受力限位晃动结构的设计，使得装置便于完成对滚轮的接触限位，避免了转动过程中的产生的不稳定晃动所带来的变向位置，大大提高了装置使用的稳定性。
972
0

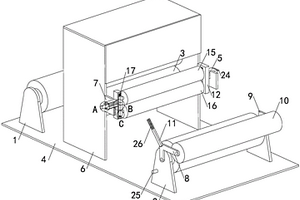

本实用新型涉及冶金工艺技术领域，具体为一种提升冷轧平整质量装置，其设置有平整机构，带头在卷取机上缠绕的未轧制的部分板形较为平整，同时鼓包和硌伤出现概率较低，轧制较为省工省时，产品的成材率较高，包括开卷机、卷取机和两个工作辊，还包括底板和两个支撑块，所述底板的顶端左侧和顶端右侧分别与所述开卷机的底端和卷取机的底端固定连接，底板上固定连接有安装架，两个所述工作辊均与安装架转动连接，所述安装架的右端固定连接有两个支撑板，两个所述支撑板上均开设有与所述支撑块相匹配的支撑槽，两个所述支撑块的相互靠近的一端固定连接有平整机构，两个所述支撑块的相互远离的一端均开设有通过孔。
672
0

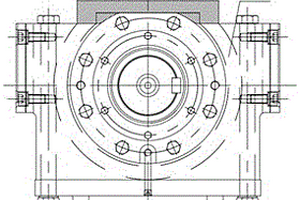

本实用新型涉及一种热轧带钢精轧机夹送辊缓冲装置，属于冶金行业热轧带钢生产设备技术领域。技术方案是：下夹送辊（2）为固定辊，下夹送辊轴承座（4）固定在机架（7）上，上夹送辊（1）为移动辊，液压缸（5）与上夹送辊轴承座（3）驱动连接，上夹送辊轴承座（3）通过滑板（6）上下滑动连接在机架（7）上，组成中还包含底座（8）、塔簧（9）和定位管（10），底座（8）固定在下夹送辊轴承座（4）上，定位管（10）呈竖直状态固定在底座（8）上，塔簧（9）设置在定位管（10）中，塔簧（9）的上端与上夹送辊轴承座（3）支撑连接。本实用新型的有益效果是：能够降低夹送辊施加到带钢表面的压力，减少氧化铁皮的压入，提高产品合格率。
